Как сделать освещение в гараже самостоятельно

Производство в домашних условиях

С целью экономии на приобретении светильников для гаража возникает желание смастерить его своими руками из подручных средств.  Существует много вариантов производства осветительных приборов для гаража, но мы рассмотрим один – потолочный тип для освещения подкапотного пространства.

Для производства лампы для гаража потребуется следующий материал:

• четыре доски размером 20х8 см (можно и больших размеров);
• 2-3 патрона с типом цоколя E27;
• стекло;
• саморезы.

Также потребуется некоторый инструмент для выполнения работ: дрель, лобзик, шуруповерт.

Диодный светильник своими руками

Этапы изготовления диодного светильника включают в себя:

1. На одной доске вырезать 2 отверстия диаметром по размеру патрона 27, чтобы можно было его установить. Расстояние между отверстиями 10 -15 см. отверстия делаются с помощью лобзика.
2. На второй доске сделать такое же отверстие, только по центру. Такое расположение необходимо для того, чтобы лампы, установленные в светильник, не соприкасались друг с другом.
3. Соединяются с помощью саморезов все четыре доски между собой, чтобы в итоге образовался квадрат. Два отверстия должны получиться с одной стороны, а два с другой.
4. В отверстия ввинчиваются патроны, предварительно подсоединив к ним провода. Дополнительно зажимаются с помощью саморезов.
5. С одной стороны (сверху) вырезается из нержавеющей стали лист соответствующего размера и крепится к получившейся конструкции.
6. Конструкция практически готова. Прикручивается к потолку, затем вкручиваются лампочки в патроны.
7. Поверх конструкции устанавливается защитное стекло, которое вырезается по размеру конструкции. Проводку подключаем к сети 220 В. Светильник готов к использованию.

Необходимо учесть некоторые правила безопасности:

При подключении проводки убедитесь в отсутствии напряжения.
Работать нужно осторожно и обязательно в специальных очках и перчатках. Особенно это касается работы с лобзиком, дрелью и стеклом.
Убедитесь в правильности подключения проводки, чтобы не вызвать замыкания сети.
Закрепив стекло, убедитесь в его надежности крепления.
По окончании работ уберите после себя место, особенно осколки стекла.. Таким образом, ловкими движениями получаем простой, но надежный светильник для гаража

Чем мощнее лампы вкрутить, тем больше будет излучение. Но трех энергосберегающих ламп мощностью в 15 Вт будет достаточно

Таким образом, ловкими движениями получаем простой, но надежный светильник для гаража. Чем мощнее лампы вкрутить, тем больше будет излучение. Но трех энергосберегающих ламп мощностью в 15 Вт будет достаточно.

Также сэкономить на электроэнергии Вам поможет установка диммера. Рекомендуем более подробно об этом прочитать.

Типы освещения гаражного помещения

Зоны освещения в гараже

В гараже, как и в других помещениях, используется несколько типов освещения по расположению осветительных приборов — общее и зональное, а также стационарное и мобильное (переносное). Лучшим вариантом организации системы освещения будет комбинированный вариант, то есть правильное использование и размещение разных светильников в различных областях гаража.

• Общее освещение. В эту категорию можно включить приборы, расположенные на потолочной поверхности или же встроенные в нее, а также закрепленные на стенах. Светильники, входящие в эту группу, дают основной световой поток. В качестве общего освещения могут быть использованы привычные лампы накаливания или люминесцентные элементы, заключенные в защитные плафоны. Кроме них, для этой цели подойдут и экономные светодиодные лампы, которые могут быть встроены в потолочную поверхность или же установлены в настенных светильниках.
• Зональное или локальное освещение — это расположение приборов, световой поток от которых будет направлен на конкретную область.

Освещение рабочего стола в гараже.

Например, к этой категории относится подсветка рабочего стола, стендов или полок для размещения на них инструментов, освещение в смотровой яме.

— Для зонального освещения хорошо подойдут светодиодные приборы, которые могут давать теплый желтый или холодный белый свет.

— Для подсветки стола лучше выбирать белый, установив светильники над столом таким образом, чтобы световой поток падал на столешницу.

Стационарное освещение состоит из приборов, постоянно закрепленных в конкретном месте. Сюда можно отнести источники света как общего, так и зонального размещения.

Гаражный светодиодный прожектор.

Переносные осветительные приборы. В эту категорию входят светильники, которые при необходимости можно переставлять в требуемую область помещения — это настольные лампы и прожекторы. Они особо необходимы в условиях гаража, например, для освещения различных участков автомобиля при его ремонте.

Чтобы добиться эффективности в освещении гаража, рекомендуется сделать его многоуровневым:

• Верхний первый уровень — это потолок.
• Вторая линия размещения — высота от пола 1800 мм.
• Третий рабочий уровень — примерно 750 мм от пола.
• Четвертая линия размещения приборов освещения — 400 мм от поверхности пола.

Свет в смотровой яме

Организация освещения в смотровой яме имеет свои особенности с учетом существующих условий. Критерии, которые должны быть соблюдены при разработке и монтаже осветительной системы этой области гаража, выглядят следующим образом:

Освещение смотровой ямы требует особого подхода

• Система освещения смотровой ямы в целях обеспечения безопасности должна обустраиваться с применением приборов пониженного напряжения питания. То есть потребуется трансформатор, который обычно размещается  в общем распределительном щите или для него выделяется отдельный модуль. Для этой области гаража могут быть использованы светодиодные лампы на 12 В или лампы накаливания в 36 В.
• Широко применяются переносные осветительные приборы, работающие от аккумулятора автомобиля, отличающиеся безопасностью эксплуатации. В качестве мобильного светильника может быть использован один из прожекторов, налобные фонарики и т.п.
• Все светильники должны быть оснащены защитными плафонами.
• В смотровой яме запрещено устанавливать розетки и выключатели — они должны быть вынесены на гаражные стены или располагаться в щитке. Данный запрет обосновывается тем, что, жидкость, случайно пролитая в гараже, может попасть в эти приборы, если они располагаются ниже уровня пола, а это приведет к короткому замыканию.
• Проводка электрического кабеля от щитка в яму должна быть скрыта и проходить через специальный кабель-канал, обеспечивающий ей защиту от влаги и случайных повреждений.
• Для светильников, монтируемых на стенах ямы, обустраиваются ниши, выполняющие сразу две функции — защитную от механических воздействий и отражающую свет. Чтобы ниша усиливала яркость лампы, ее стенки рекомендуется окрасить в белый цвет.
• Ниши в стенах обустраиваются примерно на уровне плеча или же чуть ниже этого уровня.
• Светильники, установленные в условиях ямы, должны быть оснащены заземлением.

Выбор светильников и их расположения

Разместить свет освещая все рабочие зоны.

Для регулярной работы с автомобилем рекомендуется сделать общую и локальную схемы освещения. Общая подсветка удовлетворит основную потребность в световом потоке, а локальная — точечно осветит рабочие зоны.

Общее освещение

Для освещения всего гаража стоит использовать накладные светильники. Они занимают немного места и подходят для потолочного и настенного размещения.

К лампам для общего освещения предъявляются следующие требования:

1. Они должны быть закрытого типа и иметь прочное защитное стекло.
2. На светильники, прикрепленные ниже 1 м от пола, нужно установить металлическую решетку, предохраняющую их от механического повреждения.
3. На пути излучения должен располагаться рассеиватель.
4. Общий световой поток нужно разделить на несколько источников, в помещении не должно быть резкого градиента освещенности и теневых зон.

Локальная подсветка

Для освещения верстака, рабочего стола или отдельных зон машины могут потребоваться дополнительные лампы.

Правильно установленный светильник отвечает следующим требованиям:

• находится вне поля зрения при работе;
• не раздражает и не слепит глаза;
• хорошо освещает рабочую зону;
• прочно фиксируется в заданном положении (для подвижных приборов).

Единственный локальный светильник желательно делать переносным или монтировать на поворотный кронштейн. Это позволит поворачивать источник света, направляя поток на нужную часть машины или другой конструкции.

Выполняем все правила установки.

Переносное освещение

В дополнение к основному освещению в гараже зачастую требуется подсветка в виде переносных светильников  для некоторых видов работ. Согласно ПУЭ 7 изд. переносное освещение должно быть выполнено на напряжении 12 или 24 В. Поэтому здесь нужно предусмотреть одну или несколько розеток на этот вид напряжения. Для осуществления идеи приобретается понижающий трансформатор 220/12 В

Важно правильно подключить его в распределительный щиток. Часто это делается вместе с установкой розетки в сам щиток

Переносной светильник для гаража

Альтернативный вариант — использование светильников на батарейках или аккумуляторах. Здесь стоит учитывать время, которое он может работать без подзарядки. Чтобы работы проводились бесперебойно, нужно запастись необходимым количеством таких светильников и прибавить к ним еще один.

Переносной светильник

Таким образом, чтобы организовать грамотное освещение в Вашем гараже, нужно учитывать много особенностей, таких как размеры помещения, зоны и их особенности, подбор нужных светильников с оптимальным типом ламп, продумать схемы управления светом. Все это технически возможно при наличии подключения гаража к основному источнику питания, но задача усложняется, если такого источника рядом нет и требуется организовать автономное освещение. О том как его реализовать, читайте в следующей статье.

Возможные варианты

Рассмотрим два наиболее распространенных варианта освещения с использованием светодиодов.

Лента

Светодиодная лента – осветительный прибор на основе светодиодов. По структуре представляет собой гибкую плату, на которой расположены светодиоды. Ширина такой ленты варьируется в пределах 8-20 миллиметров. Толщина составляет 2-3 миллиметра. В продажу лента поступает в виде рулонов, максимальная длина – пять метров. Ленты различаются по цвету и световому потоку.

На рынке встречаются устройства с монохромным и цветным свечением. Цветовая температура может сильно различаться – минимум 2700 К, максимум 10000 К.

Светодиодная лента в гараже работает от постоянного тока с напряжением 12 или 24 Вольта. Чтобы подключить осветительный прибор к электросети, вам понадобится специальный преобразователь, – устройство, преобразующее стандартное напряжение (например, 220 Вольт) в подходящее для светодиодной ленты.

Мощность преобразователя следует высчитывать, исходя из мощности самой ленты. Чем она длиннее и мощнее, тем основательней будет нужен преобразователь.

Справка: Устройство может преобразовывать напряжение от общей электросети и от автомобильного аккумулятора.

Данный источник света прост в монтаже. Большая часть светодиодных лент снабжена двухсторонним скотчем. Поэтому основная работа зачастую сводится к наклеиванию источника света на поверхность. Чтобы получить равномерное освещение, вдоль стен гаража можно наклеить две ленты и еще одну на потолок.

Несколько конкретных образцов светодиодных лент:

• SMD 5050, 300 Led, IP33 – неплохое сочетание мощности и светового потока. 14,4 Ватта и 660 Лм/м. Средняя цена – 100-130 рублей;
• SMD 3528, 300 Led, IP33, Econom – более дешевый аналог. Обладает меньшей мощностью и световым потоком (4,8 Ватта и 210 Лм/м).

Освещение гаража светодиодной лентой — фото:

Светильники

Светодиодная лампа выполнена с использованием светодиодов. Светильник на светодиодах – несколько ламп помещенных в корпус. То есть светодиодная лампа является составным элементом готового устройства, светильника.

Источники света на светодиодах имеют разные типы цоколя, мощность и цену. Существенным плюсом по сравнению с лентами является встроенный во многие виды светильников преобразователь напряжения.

По своей конструкции и процессу монтажа они практически не отличаются от ламп накаливания. Самое популярное решение – светодиодные лампы, которые можно использовать с обычным патроном. К таким относят виды E27, E14.

Светодиодные светильники обладают теми же преимуществами, что и лента. Они экономичны, отличаются длительным сроком эксплуатации. Источники света данного типа чаще всего используют для освещения отдельных участков (например, смотровой ямы).

Это обусловлено однонаправленностью света. Но некоторые устройства делают с параболическими отражателями, они значительно повышают угол освещения. Большая часть светильников идет с монтажным комплектом.

Некоторые варианты:

• Down Light 5W 3000К 90-260В – относительно низкая цена, около 300 рублей. Свет теплого белого цвета. Световой поток – 350 Лм/м;
• Navigator NBL-R1, 12W – вариант подороже, цена достигает 800 и более рублей. Цветовая температура – 4000 К.

Для гаража хорошо подойдут оба варианта – установка готовых светильников и замена старых ламп накаливания на современные, светодиодные.

Секреты обустройства

В принципе, расположение ламп зависит лишь от индивидуальных предпочтений, т. к. представление о комфорте у всех разное. Обычно светильники крепят на потолке и стенах, но в то же время все большую популярность обретает автономное освещение с помощью автомобильного аккумулятора. Благодаря ему условия, при которых проводятся ремонтные работы, независимы от включения/отключения электричества, что нередко случается в гаражных массивах.

Основные принципы обустройства автономной системы освещения

1. Ленты светодиодов должны устанавливаться в плафонах (по 300 штук в один плафон).
2. Проводка прокладывается по подвесному потолку.
3. Переключатель должен выводиться на щиток.
4. Провода подключаются к аккумулятору, а он, в свою очередь, к зарядному устройству.

Довольно часто встречается многоуровневое освещение гаража, когда на потолке устанавливается большая лампа, а в пределах рабочих зон – несколько боковых светильников поменьше. Такая система характеризуется тем, что при обустройстве учитывается условное деление стен на несколько уровней:

• уровень №1 – потолок;
• уровень №2 – 180 см;
• уровень №3 (он же рабочий) – 75 см;
• уровень №4 – 40 см.

Боковые лампы желательно закрепить на кронштейны, чтобы с легкостью подстраивать их под рабочие нужды, поворачивая в ту или иную сторону. Если светильники стационарные, то их нужно установить так, чтобы излучаемый свет не слепил глаза. Кроме того, все лампы обязательно нужно помещать в плафоны, иначе блики и мерцания будут неизбежно раздражать глаза.

Типы ламп для гаража

Есть несколько основных типов, которые являются самыми популярными и эффективными. Всего их четыре. И мы рассмотрим каждый:

• лампы накаливания;
• люминесцентные лампы;
• галогенные лампы;
• светодиодные лампы и ленты.

Лампы накаливания

Самый первый вариант является наиболее распространенным, благодаря самой легкой установке. В этом не возникнет никаких проблем. Также он может похвастаться очень простым использованием. Ну и самая важная характеристика, на которую смотрят большинство потенциальных покупателей этой вариации освещения — цена. Она значительно ниже в сравнении с другими вариантами.

Среди минусов можно выделить очень маленький срок эксплуатации. Такое освещение будет «тянуть» очень много электроэнергии, а также неравномерно излучать свет. Выделение люменов на ватт колеблется в радиусе от 7 до 17. Такие лампочки очень быстро выходят из строя, могут легко сломаться. Специалисты не рекомендуют устанавливать этот вариант, но, тем не менее, он является самым популярным по статистике социальных опросов среди владельцев гаражей. Причина — дешевизна и распространенность, их можно приобрести на любом рынке.

Люминесцентные лампы

Освещение гаража люминесцентными лампами является самым функциональным. Конструкция таких светильников состоит из стеклянной трубки, которая заполнена люминофором, инертным газом и ртутным паром. Приблизительно количество излучения люменов на ватт около 45, что значительно превосходит обычные лампы. Высокий уровень энергоэффективности значительно повышает ваш трудовой уровень.

Но и этот вариант имеет свои недостатки, например, слабую стойкость к низким температурам. Без отопления гараж моментально остывает, если температура опустится ниже пяти градусов, лампы могут не загореться. Также стоит остерегаться скачков напряжения, излучаемый свет может стать очень тусклым. Чтобы избежать этой неприятности, нужно пользоваться стабилизаторами.

Несмотря на производительность и эргономичность такого вида ламп, они имеют внутри себя ртутные испарения. Если она разобьется, то они попадут в воздух, а значит, отравят и хозяина помещения.

Галогенные лампы

Обладают очень высокой степенью нагревания, поэтому ломаются редко. Стекло сделано из кварца, внутри лампы смесь брома и йода. Также не стоит забывать о производимом свете, который очень яркий и имеет не желтый цвет, как у обычных ламп накаливания, а белый. Даже один галогенный источник света может осветить почти все помещение. Приблизительный срок работы такой лампочки — 4000 часов.

Показатель отличный, но есть варианты, которые отличаются большей самоотдачей. Снова все упирается в цену, ведь галогенные лампы не стоят дорого, да и найти их можно практически везде. Обычно галогенные лампы используют для точечного освещения рабочей зоны. Для этого есть две разновидности — капсульная и линейная. Они работают при небольшом напряжении, приблизительно равном 12 вольт.

Отличным вариантов освещения может стать смотровая яма для автомобиля или погреб. Также различные рабочие зоны в гараже. Среди недостатков можно выделить слишком большое нагревание, лучше их не трогать руками. Галогенные лампы не переносят грязи и пыли, достаточно нежны в использовании и требуют правильной эксплуатации. В противном случае, они не прослужат вам и половины предназначенного срока. Лучшим вариантом для избавления от подобных неприятностей будет покупка специального плафона, который защитит вас от ожогов, а лампу — от пыли и грязи.

Светодиодные лампы

Светодиодные лампы — самый эффективный и выгодный вариант. Такое освещение влетит вам в копейку, но в итоге окупится. Такая разновидность ламп является современным и лучшим способом осветить любое помещение. Она не имеет в себе никаких опасных спряжений химикатов, не перегревается, не склонна к перепадам и постоянным поломкам. Свет, который производят такие лампы, — белый, поэтому не раздражает человеческий глаз. Такие лампы практически никогда не моргают, могут работать даже при низких температурах. Срок эксплуатации — около 50 000 часов, то есть приблизительно шесть лет.

Удивительные показатели и огромное количество преимуществ перекрываются одним единственным минусом — стоимость. Но лучше потратиться один раз, нежели менять освещение каждые пару месяцев. Также стоит упомянуть о том, что светодиоды не боятся влаги и ударов. Их достаточно сложно разбить или вывести из строя.

Выбор потолочного светильника для гаража

Такие светильники крепятся непосредственно на потолок помещения. Обеспечивают основное освещение. Необходимо выбирать модели для работы в пыльных и влажных помещениях со степенью защиты IP65. Корпус должен быть выполнен из прочного, устойчивого к агрессивным средам материала. Лампа должна защищаться плафоном с рассеивателем.

Лучшие типы потолочных светильников представлены ниже.

Светильник потолочный «Раунд» 1xE27x60 Вт – лучшая цена

Светильник потолочный «Раунд»

Плюсы

• Низкая цена: 200 рублей.
• Компактный.
• Способ крепления: накладной.
• Основание из пластика, рассеиватель стеклянный рифленый.
• Цоколь E27, одна лампочка мощностью не более 60 Вт.

Минусы

• Низкая степень защиты: IP44.
• Максимальная температура 35⁰С.
• Неудобный цоколь.

Светильник X-Flash 47093- лучшая яркость

Светильник X-Flash 47093

Характеристики:

• Температура свечения 4000 К.
• Срок службы 50000 часов (при идеальных условиях).
• Цена: 1000 рублей.

Плюсы

• Яркий: 1600 лм.
• Компактный, накладной, встроенный светодиод.
• Степень защиты IP65.
• Пластиковый корпус и рассеиватель. Угол рассеивания света — 120⁰.

Минусы

Потолочный светильник светодиодный LLT ССП-456 2х18Вт – лучшая надежность

Светильник LLT ССП-456 2х18Вт (под светодиодную лампу)

Характеристики:

• 2 led лампы по 18 Вт.
• Тип цоколя G13.
• Длина 1260 мм.
• Ширина 100 мм.
• Цена: около 700 рублей.
• Срок службы 30000 часов (при идеальных условиях).

Плюсы

• Пластиковый светильник с прозрачным плафоном.
• Хороший коэффициент пульсации: меньше 5%.
• Рассчитан на освещение 5 м2.

Минусы

Потолочный светильник Navigator 61 086 DSP-04-1200-IP65-2хT8-G13

Светильник Navigator 61 086 DSP-04-1200-IP65-2хT8-G13 (под светодиодную лампу)

Характеристики:

• 2 led лампы по 18 Вт.
• Тип цоколя G13.
• Длина 1250 мм
• Ширина 120 мм
• Цена 600-800 рублей.

Плюсы

• Пылевлагозащищенный светильник: IP65.
• Подходит для накладного и подвесного монтажа.
• Температурный интервал от -40⁰С до +40⁰С.
• Корпус и рассеиватель изготовлены из ударопрочного пластика.

Минус

Потолочный светодиодный светильник Айсберг Мини 20W-2500Lm – лучший по качеству света

Светильник Айсберг Мини 20W-2500Lm

Характеристики:

• Световой поток 2500 лм.
• Цветовая температура: 6000 К.
• Срок службы 100000 часов (при идеальных условиях).
• Цена около 800 рублей.

Плюсы

• Пылевлагозащищенный IP65.
• Минимальный коэффициент пульсации: 1%.
• Прозрачный рассеиватель.
• Довольно хорошие светодиоды фирмы EPISTAR (Тайвань)

Минусы

Светодиодный подвесной светильник Слимлайт 40W-5000Lm – лучший из подвесных по сроку службы и яркости

Светильник Слимлайт 40W-50 00Lm

Характеристики:

• Подвесной.
• Цветовая температура 4000 или 6000 К.
• Срок службы 100000 часов (при идеальных условиях).
• Длина 1247 мм
• Ширина 75 мм

Плюсы

• Коэфффициент пульсации менее 5%.
• Степень защиты IP65.
• Яркий: световой поток 4800 лм, 72 светодиода.

Минусы

• Высокая цена: почти 2000 рублей. Не будет работать в сильный мороз: диапазон рабочих температур от -15⁰С до +50⁰С.
• Изготовлен из стали с пластиковым плафоном, при неправильном подключении или обрыве фазы основание светильника будет проводить ток

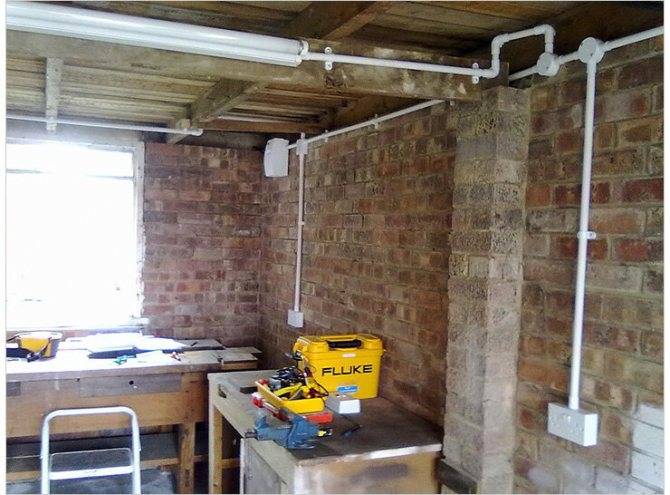

Примеры схем подключения электропроводки в гараже

Итак, нужные лампы запланированы и подобраны. Следует их запитать. Для этого нужно нарисовать схему. На схеме отметьте общий план гаража, а на нем:

• место для распределительного щитка и счетчика;
• места прокладки кабеля (наружного или скрытого);
• розетки, выключатели, светильники, распределительные коробки;
• оборудование, которое надо запитать.

Удобно и экономично, когда общее и местное освещение подключается к разным выключателям. Правую и левую стороны гаража тоже можно освещать отдельно.

Самая простая схема питания гаража включает в себя:

• вводной автомат, УЗО;
• понижающий трансформатор для низковольтных источников питания;
• автомат для розеток общего назначения;
• автомат для питания лампочек;
• проводка и оборудование;
• счетчик, если гараж запитывается отдельно.

Для мощных приборов и смотровой ямы необходимо устанавливать отдельные автоматы срабатывания.

Примеры электрических схем для гаража

На схеме полезно измерить и посчитать количество необходимых проводов. Итоговую сумму стоит увеличить на 20-25%. (Умножив на 1,2-1,25).

Заключение

Для создания в гараже автономного освещения сегодня существует масса возможностей. Некоторые варианты будут достаточно дорогостоящими, но зато очень эффективными (например, установка солнечных батарей или покупка бензинового генератора), а некоторые более дешевыми, но менее эффективными (например, использование садовых светильников с солнечными батареями). Но если подойти к решению данной проблемы грамотно, то можно из всех имеющихся вариантом подсветки выбрать наиболее оптимальный метод и перестать зависит от электричества, которое подается с перебоями.

https://youtube.com/watch?v=yq0WhxMmxe4
