Как сделать электрическую переноску своими руками и выбрать лучшую лампу

Электрическая переноска своими руками 220в

Перечитав вышеизложенное, можно сделать вывод. И так: самый лучший удлинитель – это устройство, собранное своими руками. Наша промышленность, не говоря уже о китайской, грешна сборкой некачественных устройств.

Купив все материалы, для изготовления удлинителя, и приготовив все инструменты, можно приступать самостоятельно к процессу сборки электрической переноски. Работа эта проводится в определённой последовательности.

Последовательность работ по изготовлению переноски:

• Подготовка провода;
• Установка вилки;
• Присоединение розетки.

Для начала берём провод. Снимаем с него изоляцию (где-то 30-50 мм), освобождая его жилы. Таким образом мы зачищаем провод. Затем где-то на 0,5 см зачищаем каждую жилу. Это нужно сделать на обоих концах электрического провода. Теперь устанавливаем вилку. Вилку нужно разобрать. Концы кабеля присоединяем к контактам вилки. Дальше разбираем розетку и присоединяем концы провода к её клеммам. Электро-переноску можно легко починить, поэтому вдруг чего не спешите её выбрасывать.

Как сделать электрическую переноску своими руками

В частном домовладении нередко возникает необходимость включения различных устройств на значительном удалении от источников электрического тока.

Чтобы запитать электроприбор в месте, где отсутствует розетка, можно использовать специальный удлинитель (“переноску”).

Как сделать электрическую переноску своими руками?

При грамотном подходе помимо функции удлинителя переноска может выполнять функцию разветвителя одного штепсельного разъёма на несколько. Такая задача может оказаться актуальной, когда возникает необходимость подключения нескольких потребителей в одну розетку. Например, чтобы включить в сеть компьютер со всей периферией, нужно предусмотреть возможность запитывания системного блока, монитора, маршрутизатора, принтера, аудиоаппаратуры и др.

В условиях частного домовладения электрическая переноска чаще используется для технических нужд, чтобы подключить к сети электроинструмент и различные приспособления. Для таких задач производители предлагают широкий ассортимент продукции разной мощности, количеством разъёмов, уровнем качества и цены (см. также нашу статью Как выбрать электрический удлинитель).

Проблема в том, что не все удлинители отвечают заявленным характеристикам. Поэтому под большой нагрузкой они зачастую выходят из строя. В этом случае некачественный удлинитель может стать причиной пожара и поражения людей электрическим током. Чтобы быть уверенным в используемой проводке, лучше сделать надёжную электрическую переноску своими руками. Изготовить удлинитель несложно, главное грамотно подобрать элементы конструкции.

Лампа из кусков светодиодной ленты

Часто после ремонта остаются лишние части светодиодной ленты. Из них может получиться удобная и эргономичная переноска. Помимо ленты, понадобится еще несколько предметов:

1. Корпус для светильника (например, жестяной поддон).
2. Диммер.
3. Блок питания.
4. Провод.

Лента со светодиодами наклеивается на подготовленный корпус, для надежности можно дополнительно использовать суперклей. В поддоне высверливается несколько отверстий для проводки. Лента соединяется с проводом и выключателем. Такое устройство незаменимо при осмотре днища автомобиля, может использоваться как дополнительный источник света над рабочим местом.

Материалы для самодельной переноски

Для того, чтобы своими руками сделать удлинитель, потребуется:

• Кабель;
• Вилка;
• Блок розеток.

Но этот набор видится банальным только для неискушённого взгляда. Дело в том, что в зависимости от параметров кабеля:

• Материала проводов;
• Вида изоляции;
• Площади сечения проводника;
• Длины.

Будет зависеть, какая суммарная мощность электроприборов может быть запитана через самодельный удлинитель.

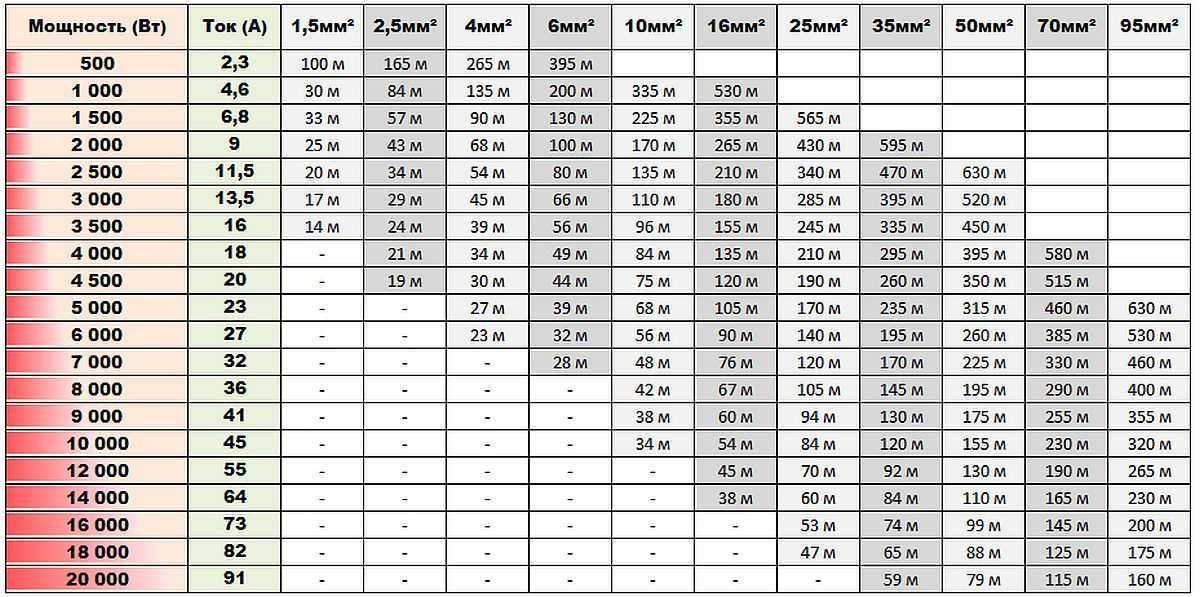

Соотношение максимальной мощности и длины провода

Градацию удлинителей правильнее всего выстраивать по подключаемой мощности и длине кабеля. Например, при использовании внутри квартиры, максимальная нагрузка редко может превышать 3 кВт:

• Телевизор — 100 Вт;
• Утюг — 1000 Вт;
• Микроволновка — 1.8 кВт;
• Ноутбук + роутер + 3 Led лампы — 100 Вт.

Для дачи или гаража, лучше сделать переноску, рассчитанную на более высокую мощность, ну хотя бы на 6 кВт. Но здесь вмешивается фактор длины кабеля. Зависимость можно увидеть в таблице.

Для квартиры, переноска длиной 10 метров, покроет потребности в 99.9 % случаев. Для дачи, гаража и прочих хозяйственных нужд, лучше сделать своими руками удлинитель на катушке, с кабелем длиной метров 40-50. Это априори решит почти все возможные потребности.

Кабель или провод

В отличие от провода, кабель имеет дополнительную, общую изоляцию проводников, что допускает его прокладку в земле, или временное размещение на грунте, под открытым небом. Следовательно, для внутриквартирного использования, можно использовать провод, а для универсальной переноски — кабель.

Основное требование для кабеля удлинителя — гибкость. Поэтому выбирая материалы, из числа претендентов выбывают все виды кабелей с алюминиевым проводником, а также одножильные медные провода.

Электрический кабель для удлинителя должен иметь маркировку ПВС или ПБППГ. Их отличие в том, что ПБППГ — плоский, а ПВС — круглый.

Жил в кабеле должно быть три! Заземление, это такая функция удлинителя, которую лучше иметь и не воспользоваться, чем сетовать на её отсутствие после трагического инцидента.

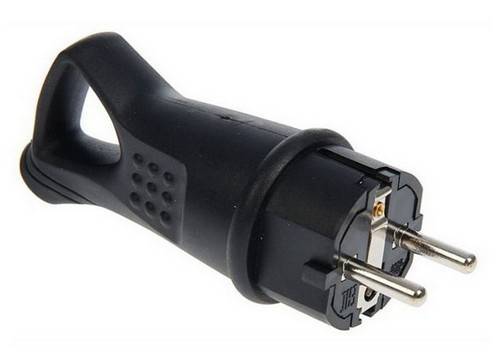

Вилка

Как показывает практика, сделать удлинитель лучше всего с прямой вилкой.

Провод к ней подходит по оси, без изгиба. В некоторых случаях, эта особенность бывает решающей, при подключении в местах с плохим доступом. Ушко на вилке, облегчит отключение и может быть использовано для подвешивания.

Заземление есть практически на всех вилках. Класс защиты не ниже IP44.

Что обеспечивает класс защиты IP44

Если правильно собрано подключение у вилки и розетки, то класс защиты IP44 позволяет оставлять их во влажных помещениях, они не боятся брызг. Если контактная группа будет подвешена над землёй, то переноску можно оставлять под дождём.

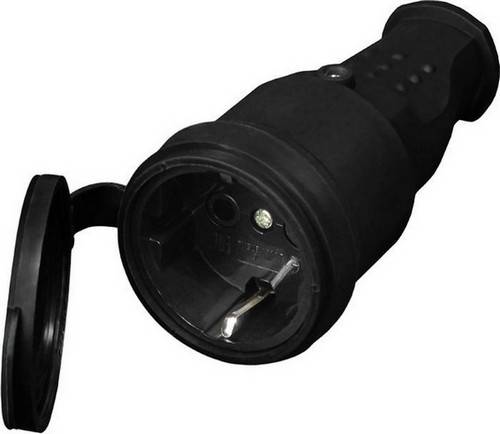

Блок розеток

Есть две категории товаров, которые очень похожи по внешнему виду

• Накладные розетки;
• Блок (колодка) розеток.

Такие устройства легко различаются при осмотре с обратной стороны.

Обратите внимание, что у блока розеток, с тыльной стороны нет специальных отверстий или щелей для крепления. Для удлинителя надо подобрать именно блок розеток. Он может быть с выключателем

Он может быть с выключателем

Это не имеет принципиальной разницы. Но не забудьте, что заземление должно быть обязательно.

Как выбрать класс защиты переносного блока розеток имеет значение, если удлинитель будет использоваться вне квартиры, как-то: на даче, в гараже или вообще на природе. Для универсальной переноски, в маркировке должно быть отмечено IP44.

Соотношение силы тока и мощности

На бытовых приборах, обычно указывается потребляемая мощность. А вот на электроустановочных изделиях, допустимая нагрузка обозначается в Амперах (А). Чтобы сопоставить эти величины, есть формула I=P/U, где:

• I — сила тока в Амперах;
• P — мощность в Ваттах;
• U — напряжение в Вольтах.

Так как напряжение у нас будет 220 V, то оперировать придётся двумя переменными, мощностью и силой тока. Например, переноска нужна для подключения приборов суммарной мощностью 3 кВт. Следовательно, допустимая сила тока на вилке и розетке должна быть: 3000/220 = 13.63 А.

Чтобы подобрать нужное электроустановочное изделие, необходимо округлять расчётные показатели силы тока, с увеличением. То есть на вилке и на блоке розеток должна быть надпись 15 А.

Как сделать электрическую переноску своими руками

Вопрос, как сделать электрическую переноску своими руками, решается довольно просто – для профессионального электрика это, как говорится, раз плюнуть и по времени занимает минут пять-десять, не больше. В целом, этот процесс можно представить в виде следующей последовательности.

1. Подготавливаем провод. Зачищаем его с обоих концов – сначала снимаем верхнюю изоляцию и освобождаем жилы провода. Много изоляции снимать не нужно – максимум 30-50мм. Потом зачищаем каждую отдельно взятую жилу – оголяем провода примерно на полсантиметра. Так поступаем с каждым из концов электрического провода.

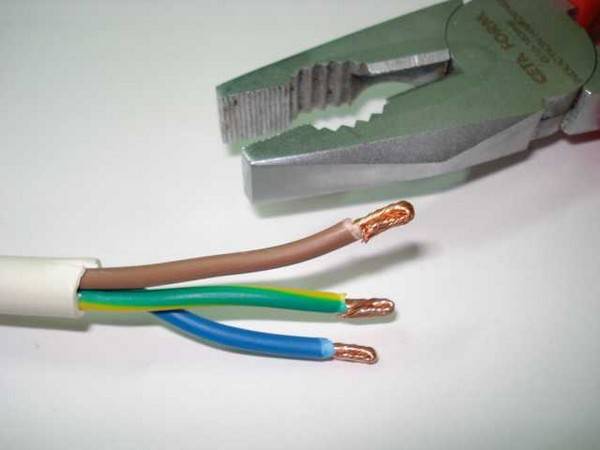

Подготовка провода для переноски фото

Как подключить кабель для переноски фото

Что касается патрона для обычной или светодиодной переноски, то он устанавливается на провод не намного сложнее, чем вилка или розетка. Принцип такой же – разбираем патрон на две части, вытягиваем середину, подключаем к ней концы проводов и собираем все на место. Здесь практически все точно так же, как и в вилке – перед тем как подсоединить провода к сердечнику, не забудьте надеть на провод одну из половинок корпуса патрона.

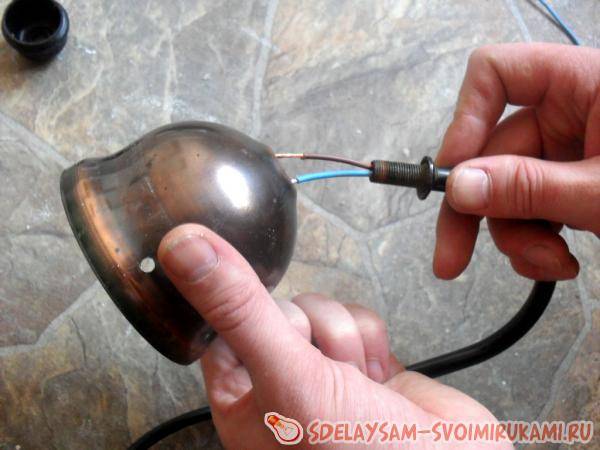

Патрон для лампы переноски фото

Как видите, электрическая переноска является отнюдь не сложным изделием. Таким способом можно изготовить переноску любой необходимой вам длины – здесь отмечу, что провод реализуется в бухтах, которые имеют намотку от 100 до 250м. Для длинных переносок понадобится продумать систему намотки – возможно, дополнительно понадобится сделать барабан или какое-либо другое приспособление.

Как выбрать хорошую лампу для гаража

Обычные лампы накаливания много жрут, и их приходится менять часто. К тому же корпус быстро нагревается и для переносок такие лампы совершенно не подходят. Другая история – современные светодиоды и люминесцентные лампы. Вопрос, какой вариант выбрать для переноски.

Люминесцентные лампы – достоинства и недостатки

Потребляемая мощность низкая, длительный срок работы, но к концу службы световой поток становится крайне низким, почти в два раза. Мерцание и снижение освещенности вызывает сильное напряжение глаз при работе в гараже, поэтому такие переноски использовать постоянно нежелательно. Они хороши тогда, когда переноска нужна исключительно для разовых работ.

Так как все эти светильники содержат компоненты ртути, то для лампы переноски их применять не желательно.

Лампы газонаполненные

Немного жрут электроэнергии, в пять раз меньше, чем лампы накаливания, но быстро снижается яркость. Срок службы – года три. Такие лампы лучше выбирать для замены обычных ламп накаливания, когда проще нормальный свет сделать в гараже, чем морочится с проводами и переносками.

Светодиоды

Выбирайте для гаража светодиоды с белым светом теплого спектра, цоколь E27,G13 – это самый экономичный и удобный вариант.

Лампы, которые для переноски использовать оптимально и варианты стационарного освещения:

• если нужно сделать свет норм. во всем гараже, то выбирайте светодиодные лампы М-40/42 (пассаж). Это аналог люминесцентных ламп с защитой IP65. Эти светильники устойчивы к грязным работам в гараже – пыли и влаге. Мощность – 40 Вт;
• для переноски надо подбирать светодиоды с углом освещения, который можно регулировать (до 75 градусов). Питание таких лампочек – от блока на 24В;
• диоды Line Light с мощностью 14Вт быстро не греются и обеспечивают оптимальную локальную освещенность;
• ленту из диодов для аварийного освещения можно запитать и от аккумулятора (12В). Выбирайте теплый белый спектр, такая лента (60 светодиодов) потребляет всего 4,8 Вт;
• в переноске лампочку светодиодную лучше поставить типа «кукуруза» с белым светом;
• люминесцентные лампы Осрам 4000к на 40вт в комбинации с Эпра на 57вт (на 40вт будет мало освещенности) — свет просто супер для покраски и смотровой ямы.

Другая история — фонарик прищепка. И руки свободны, и не надо возиться с углом освещения и проводами.

Предлагаем несколько вариантов простых и эффективных конструкций переносных ламп для гаража.

Проводим расчеты

Чтобы грамотно подобрать составляющие для удлинителя, нужно знать два параметра – напряжение и ток. Напряжение, как правило, составляет 220 В в бытовых сетях, 380 В – в промышленных. Ток высчитывается по формуле исходя из подключаемой нагрузки, то есть суммарной мощности потребителей. При расчетах мы пренебрегаем пусковыми токами.

Например, мы планируем подключать к удлинителю водяной насос (800 Вт), дрель (400 Вт) и триммер (1000 Вт). Сумма мощностей равна 2200 Вт.

Чтобы определить ток, полученную сумму делим на напряжение.

2200 (Вт) : 220 (В) = 10 (А)

Теперь мы можем подобрать розетку и вилку. Значения тока всегда указываются в технических характеристиках, а также на корпусах элементов.

Чтобы определить нужную площадь поперечного сечения провода, ориентируйтесь на таблицу ниже. Лучше выбирать провод с ближайшим значением в сторону увеличения, чтобы был запас при подключении более мощных потребителей.

Таблица определения сечения кабеля

Ток, А	Мощность, кВт	Сечение кабеля, мм2
220 В	380 В
11	2,4	—	0,5
15	3,3	—	0,75
17	3,7	6,4	1,0
23	5,0	8,7	1,5
26	5,7	9,8	2,0
30	6,6	11	2,5
41	9,0	15	4,0
50	11	19	6,0
80	17	30	10

Изготовление удлинителя: пошаговая инструкция

Как правило, процесс изготовления не занимает много времени, поэтому при наличии всех необходимых элементов и инструмента вы сможете изготовить электрический удлинитель за 15 – 20 минут. Для этого выполните такие действия:

1. Разберите вилку, как правило, она раскручивается одним или несколькими болтами, но в разных моделях конструкция может отличаться.

   Рис. 1: разберите вилку

2. Разделайте электрический кабель, для этого отступите нужную длину от места его подключения к контактам вилки до места выхода из вилки удлинителя. Следует отметить, что в месте выхода кабель должен иметь оба слоя изоляции, поэтому не стоит зачищать верхний слой диэлектрика с запасом.

   Рис 2. разделайте кабель

3. Подготовьте провод для подключения к выводам вилки. Для этого отступите около 1 — 2 см от края каждой жилы и аккуратно обрежьте резиновую изоляцию.

   Рис. 3. Зачистите концы

Следите за тем, чтобы не перерезать проволоку жил, иначе это уменьшит сечение и может привести к дальнейшему перегреву в точке крепления.

1. В зависимости от способа крепления в контактах вилки, подготовьте концы провода (сделайте петли, скрутите в одну жилу и т.д.).
2. Все эти процедуры проделайте и для второго конца провода.

3. Соедините концы провода с концами вилки и соберите ее.

   Рисунок 4: подключите провод к выводу вилки

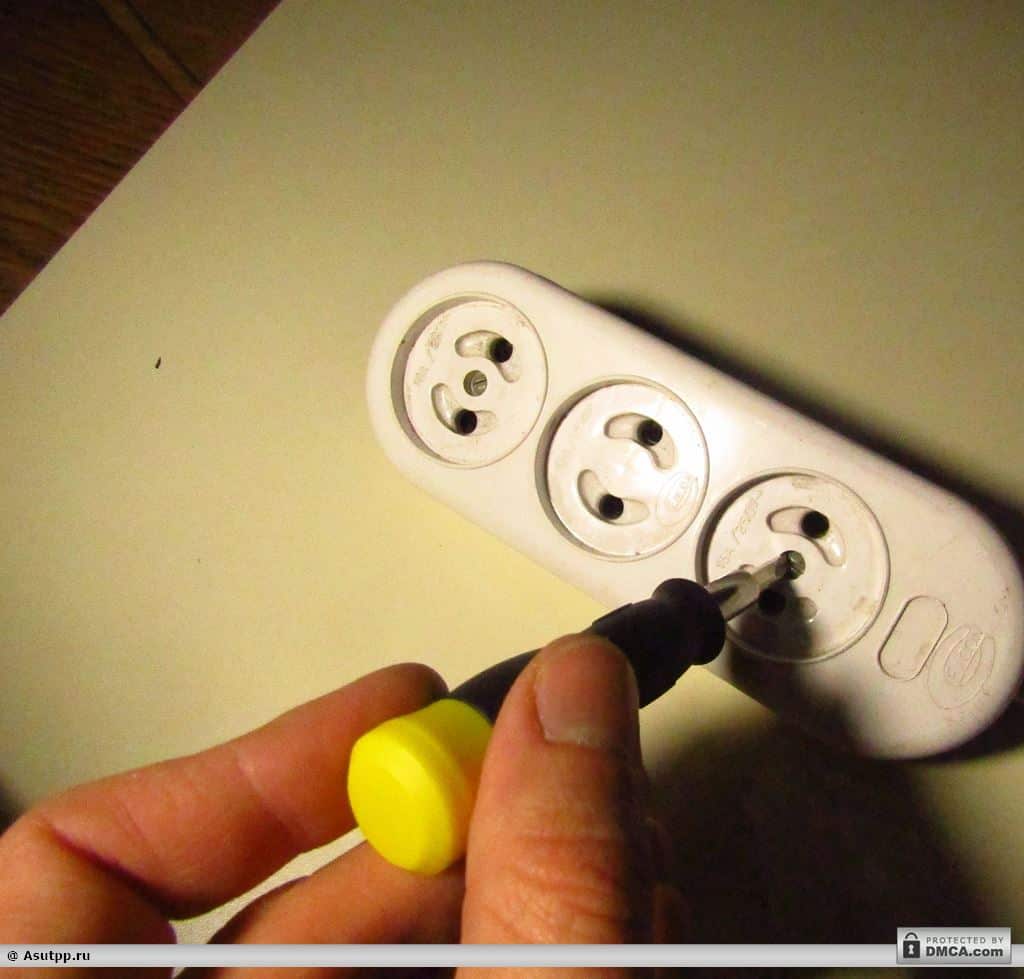

Стандартно они оснащаются одним болтом в центре розетки, но если крышка не поддается, следует осмотреть конструкцию на предмет наличия в ней дополнительных узлов крепления.

1. Подключите концы провода к соответствующим выводам розетки электрического удлинителя.

   Рис. 8: подключите провод к выводам розетки

Если вы изготавливаете устройство для трехпроводной сети, обязательно соблюдайте маркировку проводов. Особенно для заземляющего провода, иначе вы можете подать напряжение на корпус прибора.

1. Соберите розетку в обратной последовательности, электрический удлинитель готов.

Обратите внимание, при подключении тех или иных деталей контакт должен обеспечиваться при помощи специальных зажимов, гильз или посредством пайки. Ни в коем разе не допускается обеспечивать контакт только прикручиванием провода к ламелям или другим деталям

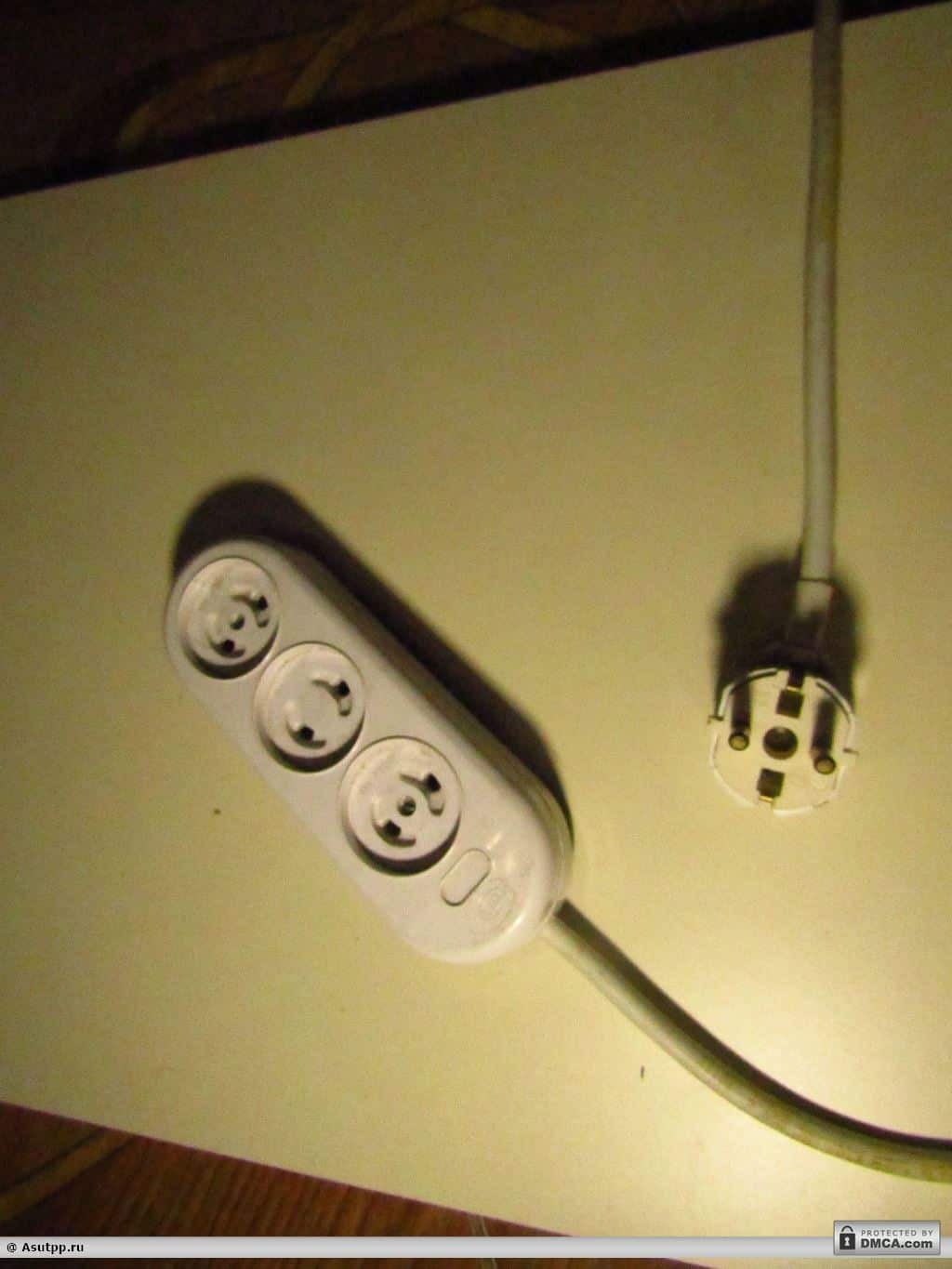

После изготовления электрического удлинителя не спешите включать его в розетку, предварительно проверьте его исправность при помощи мультиметра.

Проверка исправности электрического удлинителя.

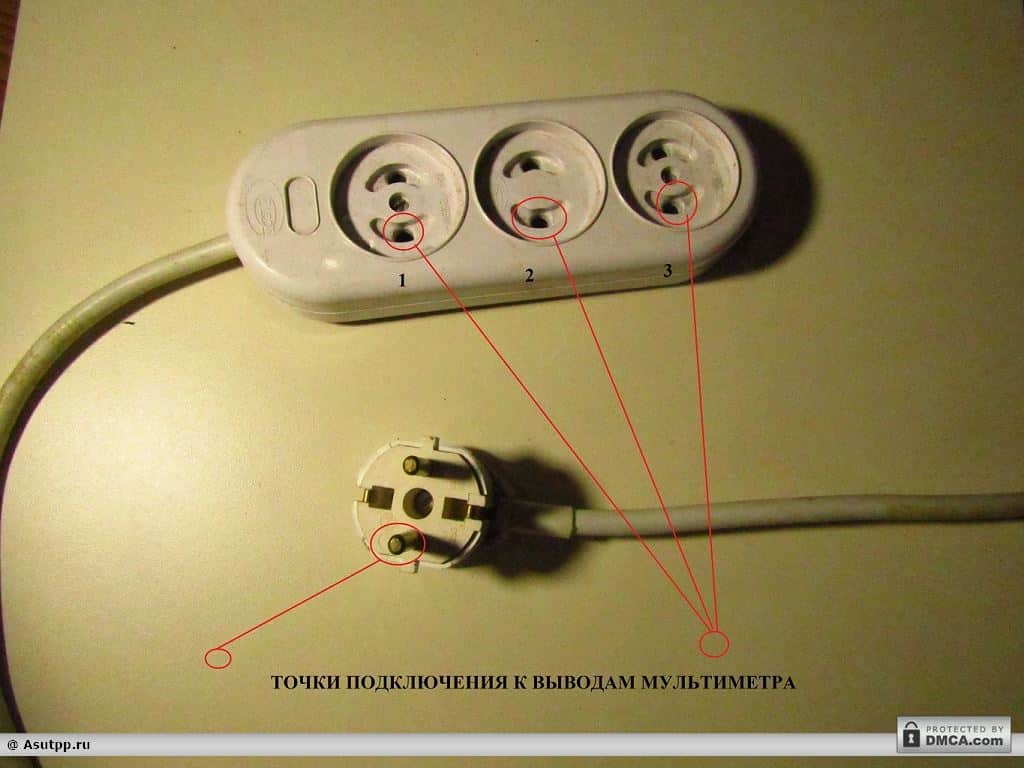

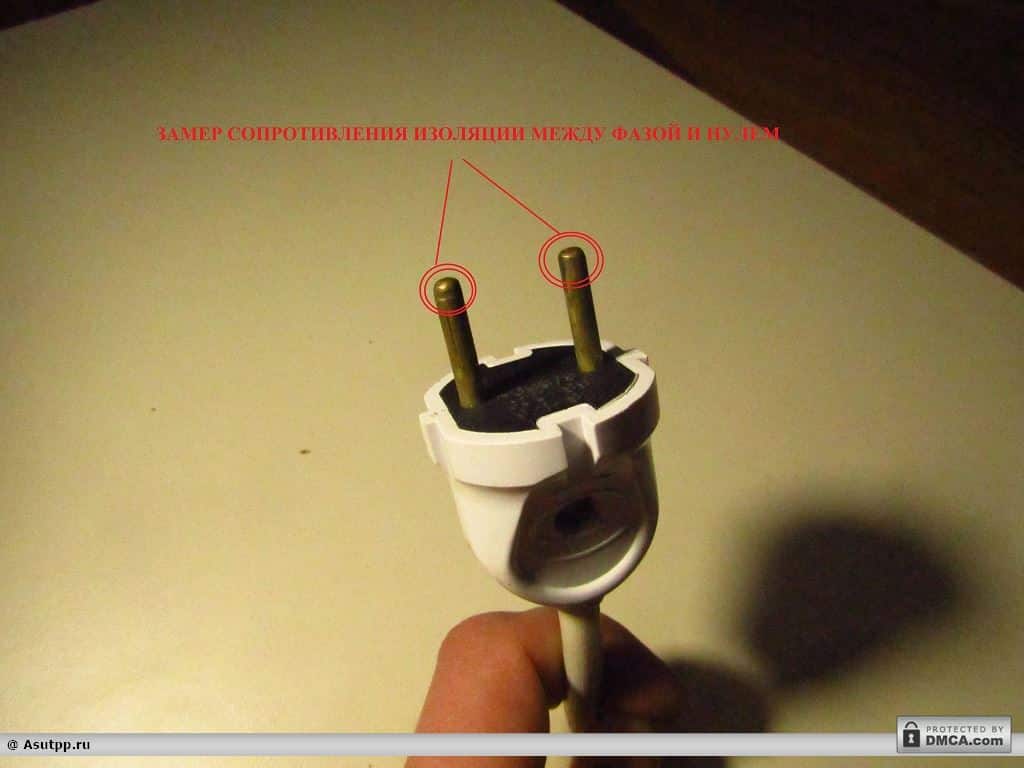

Чтобы проверить работоспособность переноски, вам понадобиться обычный мультиметр или мегаомметр. Весь процесс условно можно разделить на проверку целостности линии и на проверку изоляции. Изначально установите мультиметр в режим прозвонки:

• Подключите один вывод мультиметра в гнездо розетки, а вторым коснитесь контакта вилки электрического удлинителя. Если устройство не сообщает о наличии цепи, коснитесь второго контакта вилки.
• Удерживайте щуп мультиметра на одноименном контакте вилки, где прибор показал цепь, и проверьте другие розетки в блоке. Их одноименные контакты так же должны давать цепь на прозвоне электрического удлинителя.
• Проверьте вторую пару контактов электрических розеток и вывода вилки удлинителя, они так же должны показывать наличие цепи на прозвоне.
• Если вы используете трехпроводный удлинитель, таким же образом прозвоните цепь между заземляющими контактами на вилке и каждой из розеток.

Наличие цепи между всеми перечисленными выводами свидетельствует о том, что удлинитель может нормально передавать электроэнергию по замкнутому контуру. Но, помимо цепи необходимо убедиться в состоянии изоляции. Для чего применяется мегаомметр, но при его отсутствии можно воспользоваться тем же мультиметром в режиме измерения изоляции. В промышленных целях измерение изоляции мультиметром не допустимо, но для бытовых нужд этого будет вполне достаточно.

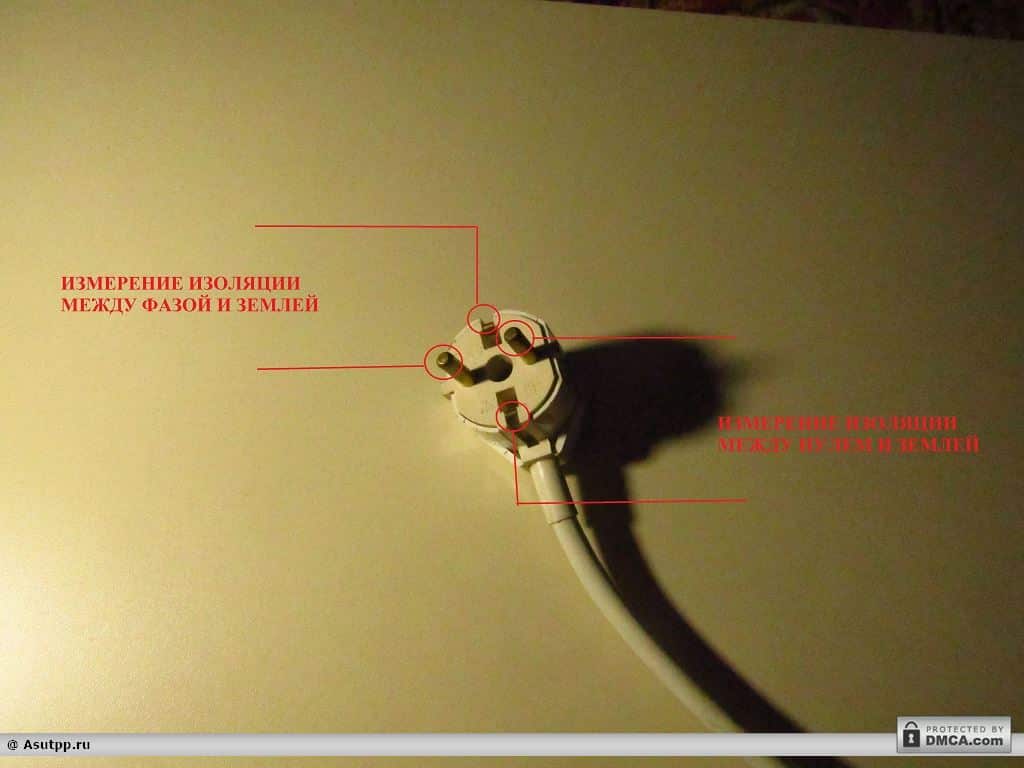

В процессе измерения вам необходимо установить предел на максимальную величину сопротивления кОм или МОм. Подведите щупы к выводам фазы и нуля на вилке, если сопротивление окажется более 500 МОм или бесконечности, ее уровня достаточно для нормальной работы электрического удлинителя.

Если сопротивление стремиться к нулю или составляет десятки Ом, вы где-то нарушили изоляцию и вам нужно перепроверить все места электрических контактов в удлинителе. При наличии заземляющего контакта, величину сопротивления необходимо проверять еще между фазой – землей и между нулем – землей.

Если в изготовленном электрическом удлинителе в ходе испытаний вы определили целостность цепи фазы, нуля и земли, а также достаточный уровень сопротивления между всеми выводами, то такую переноску можно смело использовать для подключения оборудования.

Сборка пластикового приспособления

Все детали предварительно нарезают и подготавливают, раскладывая их на рабочем месте. Так проще добиться результата. Как сделать катушку для удлинителя своими руками пошагово:

1. На фанере или листе МДФ расчерчивают круг подходящего диаметра. Если материал тонкий, то надо сделать 4 детали, чтобы в дальнейшем склеить их парами быстросохнущим клеем. Вырезают заготовки лобзиком или ножовкой по металлу.
2. Полученные элементы симметрично приклеивают друг к другу двусторонним скотчем. По диаметру втулки, на которую будет наматываться кабель, начерчивают на вырезанных фанерных кусках окружности. Намечают крестообразные линии и с одинаковым шагом и расставляют точки в месте установки втулки. Также одна точка располагается в центре деревянного диска. Дерево обрабатывают наждачной бумагой по краям, поскольку сложно сделать ровный разрез ножовкой.
3. Нарезают 4 металлические или алюминиевые трубки диаметром 10 мм по длине втулки, например – 25 см. Потребуется 8 дюбелей 8-ки. Пластиковые стержни вбивают в трубки молотком, в которых они должны устойчиво установиться.
4. В намеченных точках проделывают отверстия сверлом диаметром немного меньше черного самореза. В центральной отметине на деревянном диске изготавливают отверстие сечением 22 мм.
5. К каждой дыре на круге во внутренней части прикладывают трубку и прикручивают саморезами. Должно получиться 4 штыря, на них накладывается втулка из пластиковой трубы. Если диаметр оси 15 см, то и штырьки надо располагать в соответствии с этим размером. С обратной стороны устанавливается другой диск из дерева и прикручивается шурупами.

Внимание! Пластмассовая втулка из трубы должна плотно установиться на металлические стержни, чтобы она не вращалась во время скручивания провода. Смотреть галерею. Смотреть галерею

Смотреть галерею

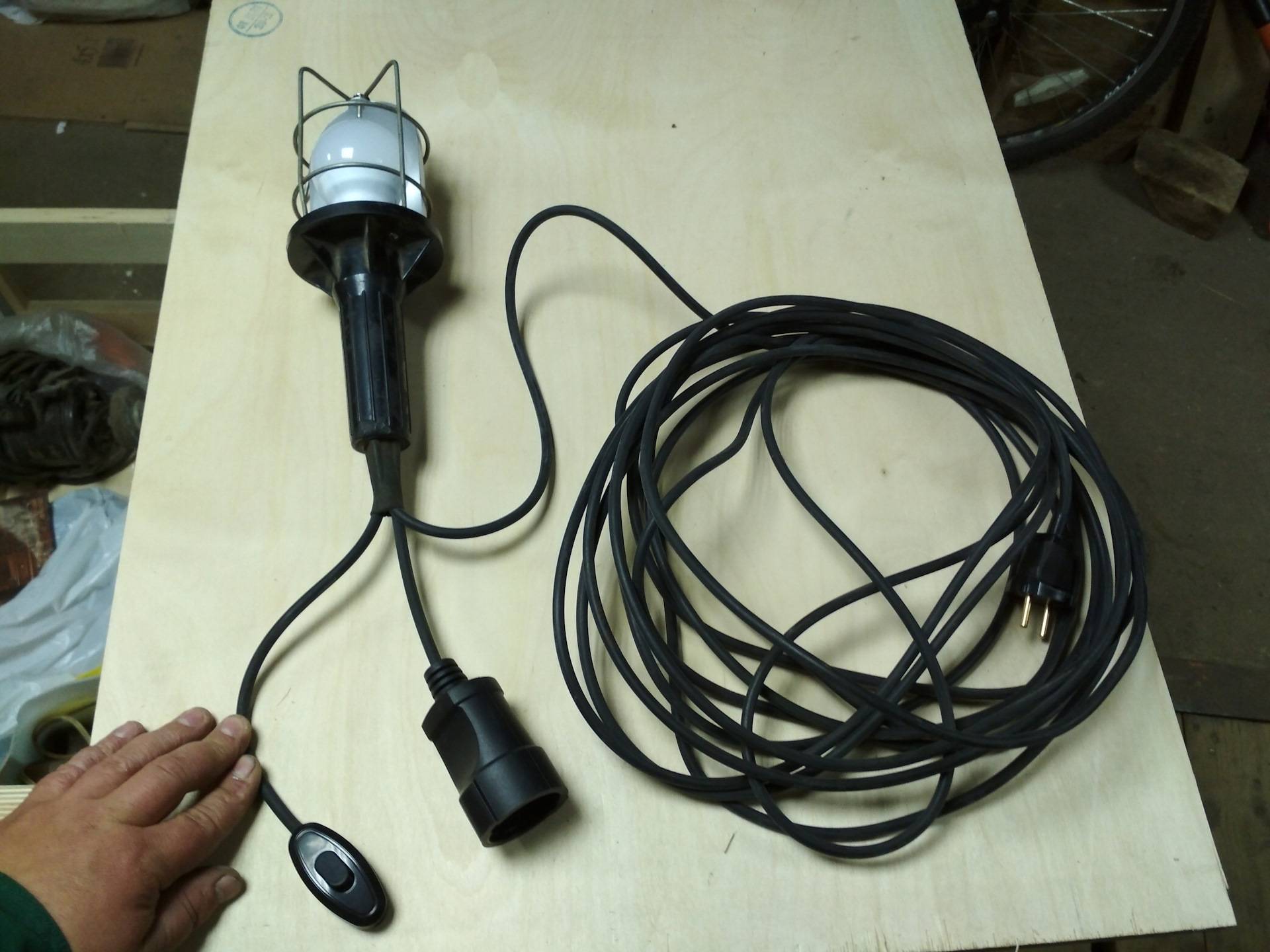

Как сделать электрическую переноску с выключателем.

У меня бывали такие случаи, что я включал что-то в переноску, а этот прибор или инструмент не работает. И тогда я начинаю искать, в чём же причина – в электроинструменте или в переноске. А вот если на блоке розеток установлена кнопка с подсветкой, то тогда становится визуально видно, есть ли в переноске напряжение. И круг поиска значительно уменьшается.

Так что давайте в нашу переноску установим кнопку с подсветкой. Можно конечно пойти более лёгким путём и купить в магазине готовый блок розеток уже с кнопкой. Но нам же с вами важен сам процесс монтажа, поэтому кнопку будем устанавливать самостоятельно.

В хозяйственном магазине покупаем кнопку с подсветкой KCD3

При покупке обращайте внимание на технические характеристики. Нужно, чтобы кнопка была рассчитана на напряжение минимум 220 В, обычно на них пишут 250 В, ток 16 А и степень защиты должна быть не меньше чем IP – 55

На кнопке будет три контакта. Два нужны для подключения (коммутации) силы, а третий для подсветки.

Чтобы установить кнопочку в наш блок розеток нам нужно вырезать под неё соответствующее отверстие. Для этого можно воспользоваться дрелью и маленьким напильником (надфилем). Насверливаем несколько отверстий, а потом напильником подгоняем под нужные размеры. Главное не переборщить, чтобы кнопка не болталась в корпусе.

На кнопке должна быть маркировка, где вход и выход, и где контакт для подсветки.

Теперь подключаем кнопку следующим образом: к контакту подсветки подключаем провод от контактной клеммы розетки. Если у вас ПВС, то нужно подключать синюю жилу. Теперь, так сказать, фазную жилу подключаем к «входу», а провод с «выхода» подключаем ко второй контактной клемме розетки.

Третий провод, как вы помните, сидит у нас на заземлении. Закрываем крышку блока розеток и можно проверять.

Если включить кнопку, то она должна засветиться, и тем самым будет сигнализировать, что в розетке есть напряжение. Когда выключить, то подсветка погаснет, и соответственно розетки работать не будут.

Внимание. При такой схеме подключения кнопки у нас разрывается цепь только на одном проводе, то есть фаза в розетках может присутствовать

Если вам нужно полностью снимать напряжение с розетки, то в таком случае нужно устанавливать две кнопки. Или если вы будете покупать блок розеток с уже вмонтированной кнопкой, то их тоже должно быть две.

В качестве закрепления знаний советую посмотреть видео ролик.

Хорошее видео как сделать переноску с выключателем

Как починить удлинитель в домашних условиях

С уважение Александр!

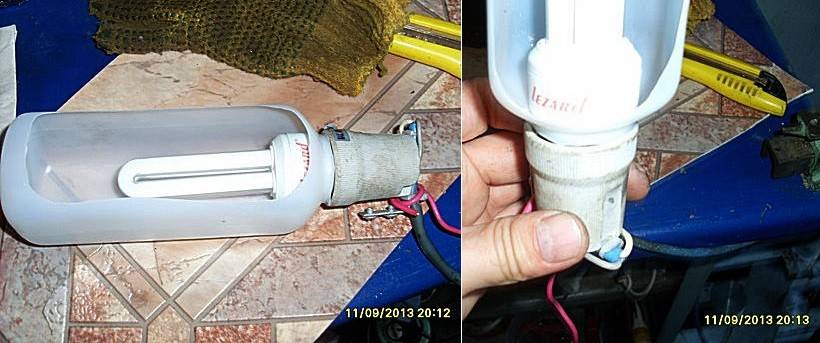

Переносная лампа (переноска) из ПЭТ бутылки. Как сделать переноску. Временное освещение на стройке

В процессе строительства или ремонта возникает проблема с дополнительным освещением рабочего места либо во все время работы, либо в темное время суток, что бы не прерывать работы после наступления сумерек или ночью. В таких случаях освещение обеспечивается как правило временными источниками света – лампами переносками. Их развешивают в нужных местах и перемещают по мере необходимости. И таких переносок могут потребоваться десяток – другой, особенно во время строительства.

Можно, конечно купить переноски промышленного изготовления. Но они и не дешевы, и вобщем то как правило с открытыми лампами. То есть — их нельзя оставить висеть под открытым небом, под дождем или допускать, что бы на них оседала роса. А при строительстве – это вобщем, рядовой случай. Крыши нет или работы ведутся на открытом воздухе. А убирать переноски на ночь или перед дождем, а потом развешивать – слишком хлопотно. Я предлагаю сделать самодельные лампы – переноски из ПЭТ бутылок. Причем такая переноска будет практически герметичной. Она не боится влаги и ее можно использовать на открытом воздухе и во влажных помещениях, не боясь, что она промокнет и выйдет из строя. Кроме того, такая переноска защищает лампу от повреждения даже при падении, от летящих предметов (осколков бетона, кирпича, щебня и т.п.)

Нам потребуется несколько ПЭТ бутылок из под воды (прозрачных) объемом 2 литра. Такое же количество патронов под лампы (Е27 или Е14), и необходимое количество провода. Лампы в таких переносках можно использовать только энергосберегающие! Потому что обычные лампы накаливания очень сильно греются и расплавят бутылку. А энергосберегающие лампы хоть и греются, но не сильно. Их свободно можно держать руками.

У бутылки острым ножом отрезают дно, захватив примерно 3-5 см самого цилиндрического корпуса бутылки. В крышке бутылки просверливают отверстие, сквозь которое пропускают провод. Отверстие делают минимального диаметра. Что бы провод едва можно было просунуть, лишние щели нам ни к чему. Затем провод пропускают через горлышко, зачищают его концы и крепят патрон.

Теперь наша задача — надежно зафиксировать патрон непосредственно у горлышка бутылки. Сделать это можно несколькими способами. Самый простой — использовать термоклей. Его температура достаточно высока, практически расплавляет материал бутылки и очень надежно к нему пристает. Жало термопистолета проходит в горлышко бутылки и мы наносим клей на весь периметр патрона, примыкающий к стенкам бутылки. Именно такой способ крепления показан на фото. Через 5 минут (после охлаждения клея) наша переноска будет готова.

Второй способ – использование герметика, силиконового или акрилового. Немного смазав герметиком патрон и прижав каким либо способом патрон к горлышку бутылки, заполняем герметиком горлышко. И ждем высыхания герметика примерно сутки.

Третий способ – механический. У патрона как правило есть отверстия для его крепления в арматуре светильника. Используем их для того, что бы закрепить патрон с помощью проволоки или длинных винтов.

На проводе делаем петлю, для того, что бы если случайно провод натянется, он не оторвался от патрона. Заталкиваем петлю в горлышко бутылки и навинчиваем крышку. В патрон вкручиваем лампу и проверяем . Наша переноска готова!

Что бы можно было вешать переноску, делаем из тонкой проволоки надежную петельку «восьмеркой» вокруг горлышка. В маленькое кольцо продеваем прочный шнур или еще одну проволочную петлю. Теперь наша переноска надежно разместится на любом гвозде.

Что бы усилить жесткость нашего бутылочного «плафона», вставим отрезанное ранее дно на место. Но так, что бы дно оказалось внутри бутылки. И тогда стекающая по поверхности плафона вода не попадет внутрь.

Можно усилить световой поток, который излучает наша переноска. Ведь они, как правило висят поблизости от стены. И много света поглощается стеной без особого толка для освещения. Возьмем обычную бытовую фольгу и оклеим примерно половину поверхности плафона, ту, что обращена к стене. Закрепим фольгу прозрачным скотчем. Теперь поток света из переноски стал значительно сильнее.

http://www.syl.ru/article/318569/perenoska-elektricheskaya-kak-sdelat-svoimi-rukamihttp://garazhyk.ru/obustrojstvo/kak-sdelat-perenosku-elektricheskuyuhttp://fazanet.ru/kak-sdelat-elektricheskuyu-perenosku-s-vyklyuchatelem.htmlhttp://www.syl.ru/article/318569/perenoska-elektricheskaya-kak-sdelat-svoimi-rukamihttp://samodel.pro/raznoe/raznoe4.html

голоса

Рейтинг статьи

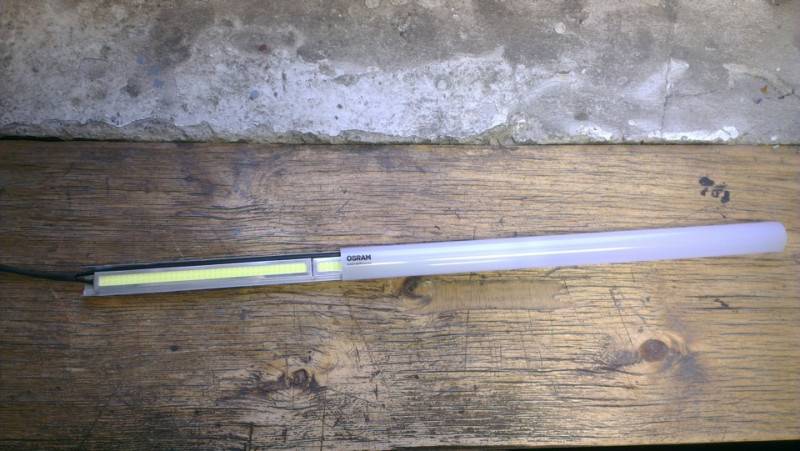

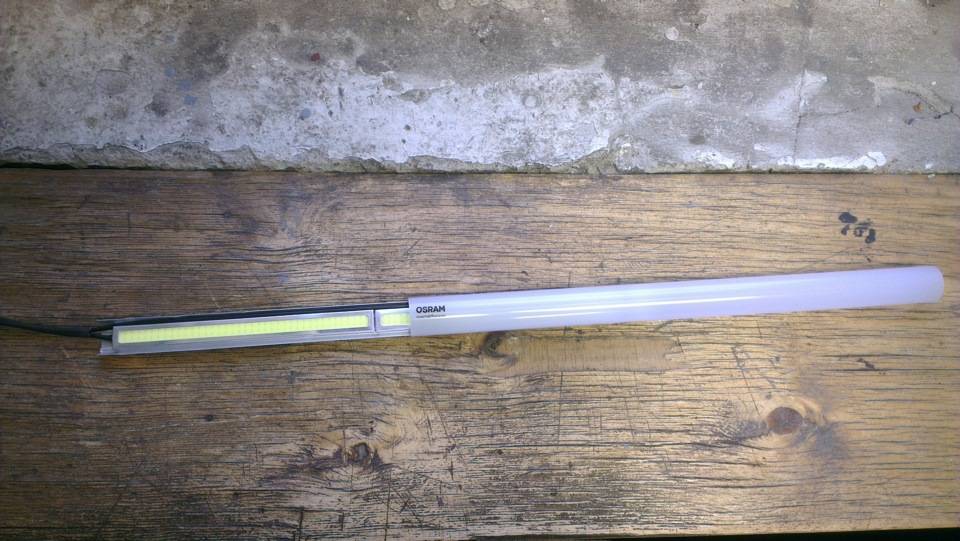

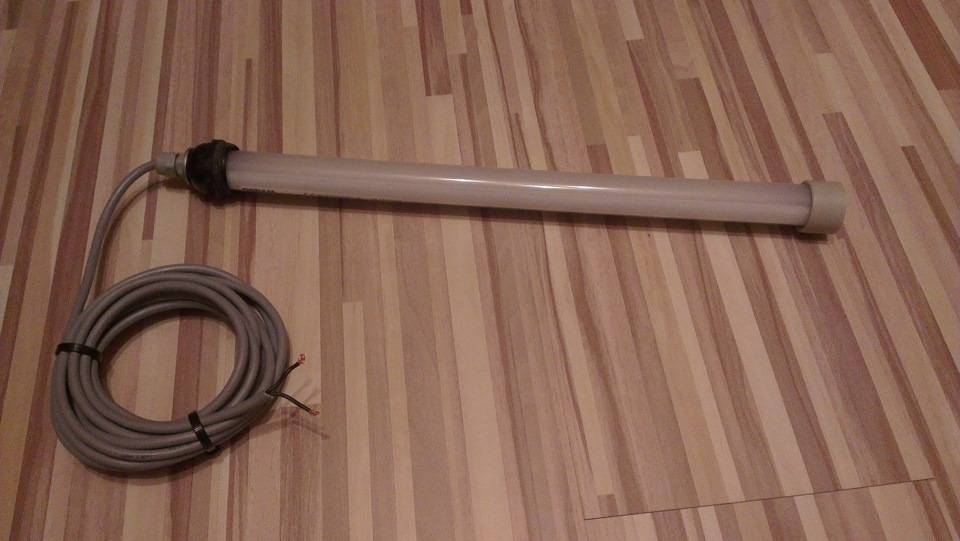

Лед переноска, питание от прикуривателя

Достаточно хорошее освещение можно сделать и от аккумулятора, для этого можно сделать простую переноску на 12 В. Это идеальный вариант, если переноска нужна исключительно для быстрого ремонта под капотом.

Для такой лампы нужно немного комплектующих:

• корпус от старой люминесцентной лампы;

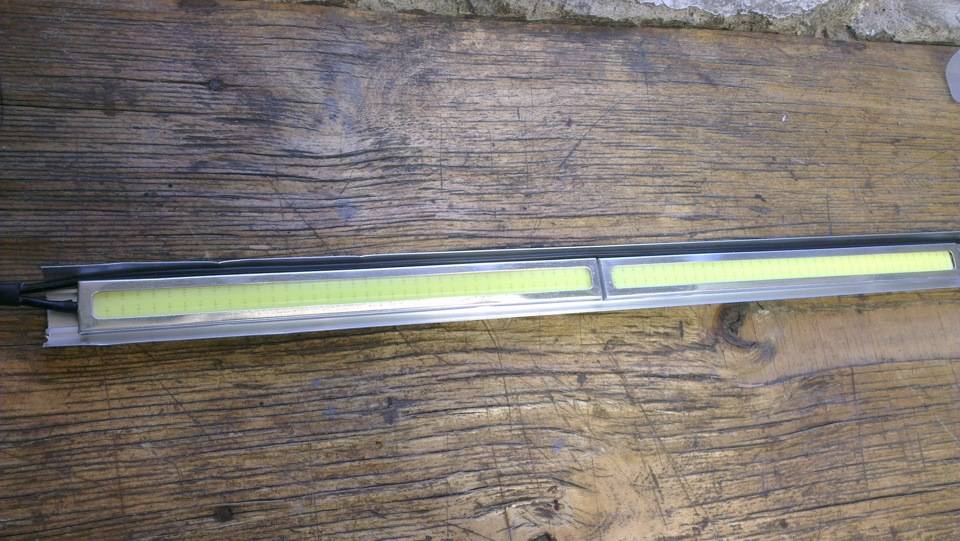

• лед светильники на светодиодах СОВ 84 – 2 штуки, длина по 17 см, от дневных ходовых на автомобиль;
• диоды приклеиваем к корпусу;
• собранную пластину с лампами помещаем в световой рассеиватель плафон;
• шнур закрепляем скаткой или можно зафиксировать прочно, припаяв пластмассовую заглушку;
• осталось подключить провода к блоку питания (DC на 12V).

При напряжении 600 мА выходная мощность такой переноски 7.2 Вт, даже если в гараже полумрак, такая лампа дает больше света, чем обычный люминесцентный плафон на 220 Вт.

Подключить переноску можно к любому питанию с постоянным током в 1 Ампер (220/12). Если припаять разъем, то может хорошо работать и от прикуривателя в автомобиле.

Собираем удлинитель

Последовательность действий довольно простая, но следует учитывать некоторые нюансы:

1. Зачищаем оба конца кабеля. Сначала снимаем общую изоляцию таким образом, чтобы она входила внутрь вилки или колодки розеток. Изоляцию с проводов снимают на расстоянии 1-1.5 см от края. Делайте это аккуратно, чтобы не разрезать тонкие провода в каждой жиле.
2. Разбираем вилку и фиксируем три провода, как схематично показано на изображении.

Если нанести несколько капель силиконового герметика на гнездо через которое проходит кабель для удлинителя вилки, то своими руками можно обеспечить класс защиты IP44. Для гарантированной герметизации, добавьте несколько капель полимерной композиции на:

• кабель, снаружи вилки;
• гнездо шурупа;
• посадочное место выдвижного модуля.

До полной полимеризации силикона (≈24 часа), постарайтесь не эксплуатировать переноску.

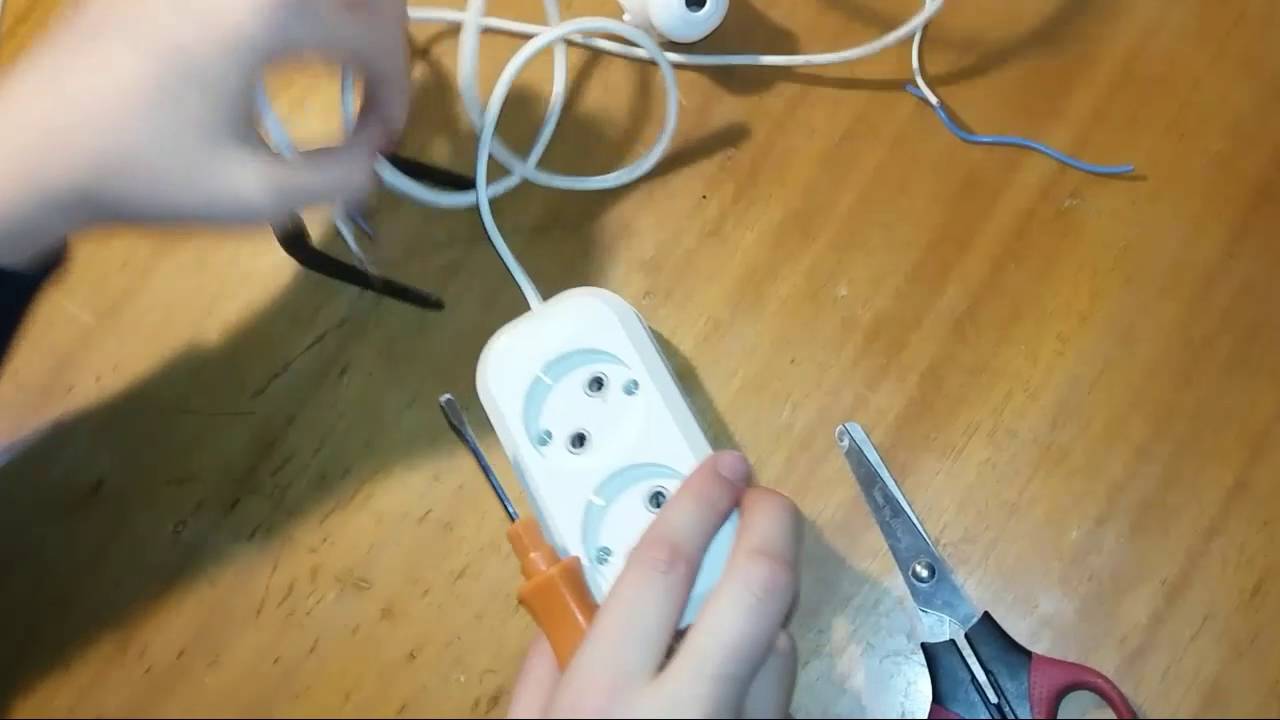

Разбираем мобильный блок розеток и подключаем провода с обязательным выделением полосатого, жёлто-зелёного провода под заземление.Для полноценной герметизации используйте силиконовый герметик перед сборкой колодки.

По описанной схеме, собирают переноску не более 15-20 метров длиной рассчитанные на небольшую нагрузку до 3 кВт. Для более мощных удлинителей нужен толстый и тяжёлый кабель, который лучше наматывать.

Все, чему научил нас интерьерный дизайн применяем в гараже

1

Внимание на потолок. Это новая для нас система, которую можно видеть в европейских и американских гаражах, призывает обратить внимание на потолок

Ради экономии места полки вешают прямо под ним. Основная часть вещей — наверху, а не вдоль стен. Верхние полки лучше делать решетчатыми, тогда за них можно крепить велосипеды — крючками за колеса

Это новая для нас система, которую можно видеть в европейских и американских гаражах, призывает обратить внимание на потолок. Ради экономии места полки вешают прямо под ним

Основная часть вещей — наверху, а не вдоль стен. Верхние полки лучше делать решетчатыми, тогда за них можно крепить велосипеды — крючками за колеса.

Совет:

такая система хранения предполагает, что потолки в гараже высокие — вспомните об этом на этапе проектирования.

2. Мотор! Снимаем!

Подвесные полки можно сделать на тросах и даже на электроприводе. Нажал кнопку — и вот все сокровища у ваших ног.

Хранить на них можно не только контейнеры и чемоданы, но и длинномерные материалы: рейки, доски, уголки и т.п. Чтобы они не рассыпались, используйте обрезки картонных труб или гильзы большого диаметра.

4. На крючке

Перфорированная металлическая панель, закрепленная на стене с небольшим отступом — готовое приспособление для крепления вещей любых размеров. Остаётся докупить крючки и развесить под свои нужды. Выдвижные перфорированные панели под столом делают систему еще эргономичнее.

DIY-урок: как сделать удлинитель. Проще, чем кажется!

Для большинства людей загородный дом – не только место отдыха. Починить крышу, поставить забор, помыть автомобиль, скосить траву на участке – дел невпроворот! А после работы неплохо бы и душ принять, и пообедать, и посмотреть фильм. Звучит хорошо. А на деле шнуров питания оборудования и инструментов не хватает, чтобы дотянуться до стационарной розетки. И к тому же, те немногочисленные источники питания уже заняты основной бытовой техникой.

Удлинитель вам в помощь! Однако готовые переноски дороговаты, не всегда идеально подходят по длине и мощности. Вы сможете сделать удлинитель самостоятельно – в этом нет ничего сложного. А главное – будете уверены в качестве выбранных материалов и добросовестности сборки. Мы расскажем, как рассчитать нагрузку и сечение провода. В этапах подробно опишем процесс сборки. А все необходимые детали и приспособления вы найдете у нас на сайте.

Выбор качественного электрического удлинителя

Новомодные удлинители, в которых есть от 2 до 10 розеток, предоставлены в торговой сети в широком ассортименте. Но выбрать среди этого изобилия качественный удлинитель не по силе даже профессионалам.

Поэтому, какой бы ни была реклама, нельзя превышать суммарную электрическую мощность, включённых приборов. Требования для качественного удлинителя – это 2000 Ватт или 2кВт. В магазине можно также приобрести блок розеток с заземлением. Следовать правилам электробезопасности – самая лучшая защита. Мы сейчас говорили о небольших по длине переносках. На практике же приходится, например, на стройке, пользоваться кабелем свыше 20 метров. Такие переноски часто запутываются и даже завязываются в узлы. Чтобы избежать этого строители пользуются удлинителями на катушке. Рамка тоже, как и катушка используется для этой цели. У такой электрической переноски есть различия.

Показатели, по которым отличаются удлинители на катушке:

• Длина;
• Мощность;
• Материал, из которого сделана катушка.

Длина удлинителя выбирается требуемая для работ на данном объекте, плюс небольшой запас. Показатель мощности может быть для стройки в пределах 5кВт. Сама катушка изготавливается из железа или пластика. Для использования в быту достаточно будет пластиковой катушки, а вот для строительного объекта лучше взять катушку из железа. В этих условиях она послужит дольше. Существует ещё адаптер для высоковольтного удлинителя. Он используется при съёме осциллограмм на автомобилях, где все катушки объединены в одну рамку.

Что такое электрический удлинитель?

Такое приспособление создали и внедрили в производство в 1972 г. Изобретение инженера Питера Талбота стало очень популярным, однако по некоторым причинам так и не было запатентовано. Это устройство, по-другому называемое электрической переноской, поставляет питание для тех бытовых приборов, которые имеют небольшую длину шнура, и он не достает до розетки, либо его сечение не соответствует нагрузке.

Во время проведения строительных работ на улице возникают ситуации, когда точка подключения нужна на фасаде здания или, к примеру, на заборе, а стационарную розетку на этом месте устанавливать нецелесообразно или, может, даже опасно. В таких случаях тоже пользуются электрическим удлинителем, а после окончания работ его легко переносят в другое место.

Устройство электрического удлинителя

Классическая переноска имеет две составные части: электрический шнур с вилкой и корпус, изготовленный из несгораемого пластика, с несколькими розетками. Бытовые электрические удлинители имеют длину шнура в пределах от 1,8 до 10 м. Для проведения строительных работ может потребоваться удлинитель электрический силовой длиной 20-50 м и более. Дополнительно приспособления могут быть снабжены:

• выключателями питания;
• индикаторами;
• USB-разъемами для зарядки мобильных телефонов;
• защитными автоматами;
• приспособлениями для сматывания длинного шнура;
• креплениями для фиксации удлинителя.

Лампа из кусков светодиодной ленты

Часто после ремонта остаются лишние части светодиодной ленты. Из них может получиться удобная и эргономичная переноска. Помимо ленты, понадобится еще несколько предметов:

1. Корпус для светильника (например, жестяной поддон).
2. Диммер.
3. Блок питания.
4. Провод.

Лента со светодиодами наклеивается на подготовленный корпус, для надежности можно дополнительно использовать суперклей. В поддоне высверливается несколько отверстий для проводки. Лента соединяется с проводом и выключателем. Такое устройство незаменимо при осмотре днища автомобиля, может использоваться как дополнительный источник света над рабочим местом.

Светильник для ремонта авто своими руками

Зарегистрируйся сегодня и получи купоны на сумму до $2

для заказов от US $3

car repair lamp 0 ? hotKeyText.join(‘ ‘) : »»>

By continuing to use AliExpress you accept our use of cookies (view more on our Privacy Policy). You can adjust your Cookie Preferences in the lefthand menu.

• Лучшее совпадение
• Цена (по возрастанию)
• Цена (по убыванию)
• Число заказов
• Рейтинг продавца
• Дата добавления (от нового к старому)

Товаров не найдено

Нет товаров по запросу «car repair lamp».

Товаров не найдено

Нет товаров по запросу «car repair lamp».

Вас сегодня просто не узнать!

С вашего адреса поступает большое количество запросов. Пройдите проверку безопасности – это очень быстро.
