Польза смотровой ямы
Зачем может понадобиться устройство смотровой ямы в гараже своими руками, такой вопрос ставят многие автолюбители. Она необходима для удобства обслуживания транспортного средства. Большинство автолюбителей не спешат доверять машину разнообразным сервисам или же не имеют таковых поблизости от дома. Многим приходит на ум простой выход — оборудовать в своем гараже миниатюрное подобие СТО, для чего и требуется сделать яму.
Даже те, кто для обслуживания автомобиля предпочитают обращаться к специалистам, не отрицают пользу владения смотровой ямой. Не редкость на наших дорогах ситуации, когда при езде водитель ощущает непонятные толчки в дно автомобиля. При возвращении домой появляется вполне понятное желание как следует осмотреть у машины дно. Выбоины и кочки даже на дорогах с асфальтовым покрытием не редкость, но далеко не всегда удобно посещать автослесаря после любого удара, показавшегося странным.
Поэтому многие автолюбители предпочитают делать яму в гараже. Это позволяет осматривать свой автомобиль абсолютно спокойно, в удобное хозяину время и без очередей. Наличие такого приспособления позволяет провести осмотр ТС и осуществить некоторые практические работы. При помещении авто на сооружение в полу открывается доступ к таким элементам:
- глушитель;
- ходовая часть;
- дно и защита его;
- поддон картера;
- коробка передач;
- выхлопная труба.
После обзаведения смотровой ямой можно самостоятельно менять масло, не обращаясь в мастерскую. А ведь кое-где такая процедура не отличается малой стоимостью. Построенный по всем правилам гараж с ямой помогает владельцу немало сэкономить, самостоятельно осуществляя несложные операции для обслуживания авто.
Технология сооружения смотровой ямы
Не будем рассказывать, как сооружать гараж с ямой, который возводится. Это не так сложно. Расскажем о том, как сделать смотровую яму в уже эксплуатируемом гараже.
Выкапывание котлована
Будем считать, что с размерами Вы определились. Их наносят на пол в гараже, к примеру, обозначив мелом. Основное требование – яма должна располагаться посередине гаражной постройки.
Разметка котлована внутри гаража Источник parki48.ru
Обычно пол в гараже – это толстая бетонная стяжка, в которую уложен армирующий каркас в виде решетки из стальной арматуры. Поэтому по разметке надо раздолбить бетон и срезать по периметру котлована арматуру.
Из образовавшегося проема лопатами удаляют песчано-гравийную подушку и грунт. Стенки и дно котлована лопатами выравнивают по максимуму. Это трудоемкая работа, которая может затянуться на два дня. Хотя многое будет зависеть от состава грунта под строением и активности мастеров. Есть одно преимущество при строительстве смотровой ямы в эксплуатируемом гараже. Стройплощадка находится под навесом, так что дождь в данном случае не помеха.
Выкапывание котлована (выемка грунта) Источник ok-berta.ru
Вентиляция смотровой ямы
Ошибку делает тот, кто не задумывается о вентиляционной системе. А ведь ее назначение не только удалять влажный воздух. Затхлые запахи от промасленных тряпок, бензина заполнят небольшое пространство быстро, постепенно перемещаясь в сам гараж. Так что лучше затратить немного времени и денег, но вентиляцию соорудить.
По сути это пластиковая труба диаметром 100 мм, которую выводят за пределы постройки. Для этого выкапывают горизонтальную траншею, которую выводят или под фундаментом, или через стену. В нее засыпают песок и укладывают трубу с выводом выше крыши гаража. Нижний конец должен располагаться у дна ямы.
Вентиляционная труба внутри смотровой ямы Источник drive2.ru
Обустройство смотровой ямы
Итак, переходим к основным работам, связанным со строительством самой ямы. В первую очередь подготавливают дно:
- Засыпают слой песка толщиною 15-20 см, который трамбуют с поливкой воды.
- Засыпают щебень средней или мелкой фракции толщиною 10 см, который тоже утрамбовывают.
- Проводится гидроизоляция всей ямы: пол и стенки.
Гидроизоляция
Гидроизоляция смотровой ямы в гараже – ответственный этап. Поэтому разберитесь в этом процессе.
Для проведения гидроизоляционных работ используют рулонный материал. Это может быть полиэтиленовая пленка толщиною не менее 0,2 мм, уложенная рукавом. Для этого используют рубероид или современные гидроизоляционные материалы на основе битума.
Полосы гидроизоляции укладывают полосами от стены до стены внахлест относительно друг друга со смещением в 10-15 см. Битумные изделия в местах нахлеста крепятся битумной мастикой. Полиэтиленовая пленка скрепляется самоклеящимися лентами. На фото ниже как раз показан вариант с полиэтиленом
Обратите внимание, что края гидроизоляции заводят за пределы ямы и прижимают грузом
Гидроизоляция смотровой ямы в гараже с помощью полиэтиленовой пленки Источник martand.ru
Формирование пола и стен
Подготовленное дно заливают стяжкой толщиною 3-7 см. Никакого армирующего каркаса в него закладывать не надо, потому что нагрузкам конструкция не подвергается, кроме веса человека
Поэтому основное внимание сооружению стенок
Как уже было сказано выше, здесь два варианта:
- использовать кирпичи или блоки;
- возвести монолитную конструкцию.
В первом случае блочный стеновой материал укладывают по периметру подготовленного котлована, укладывая элементы кладки с перевязью. То есть со смещением в половину блока или кирпича. Для скрепления используется обычный кладочный раствор с рецептурой 1:2 (цемент-песок).

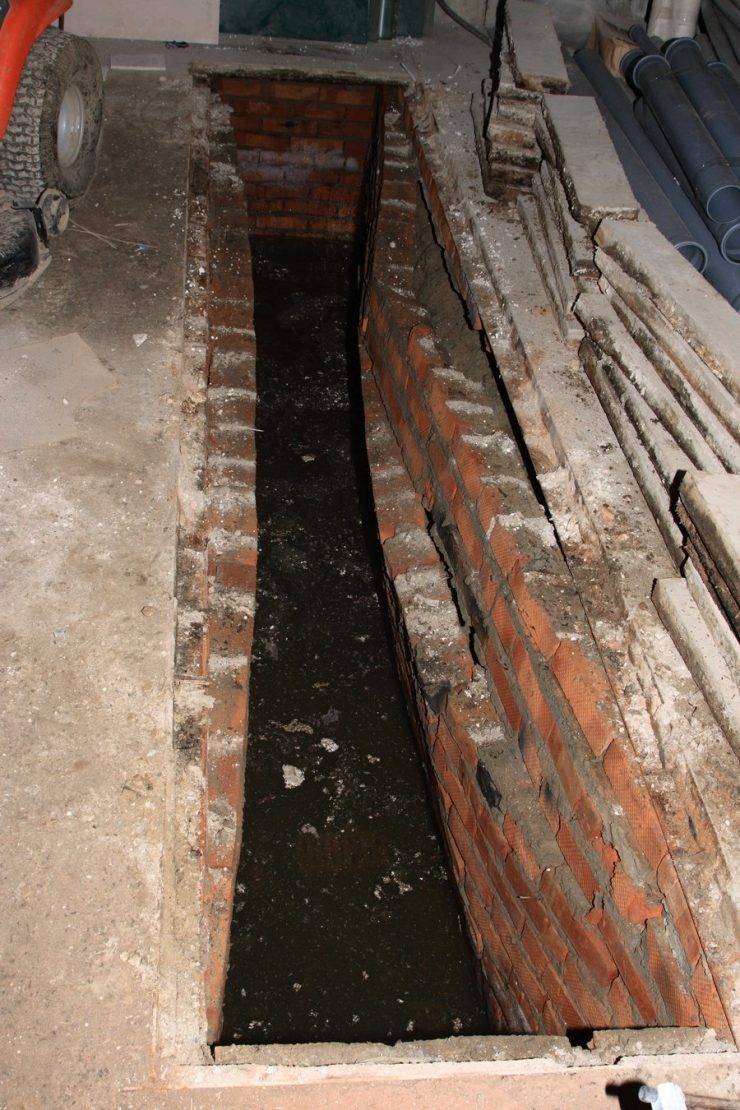

Яма из блоков или кирпича Источник drive2.ru

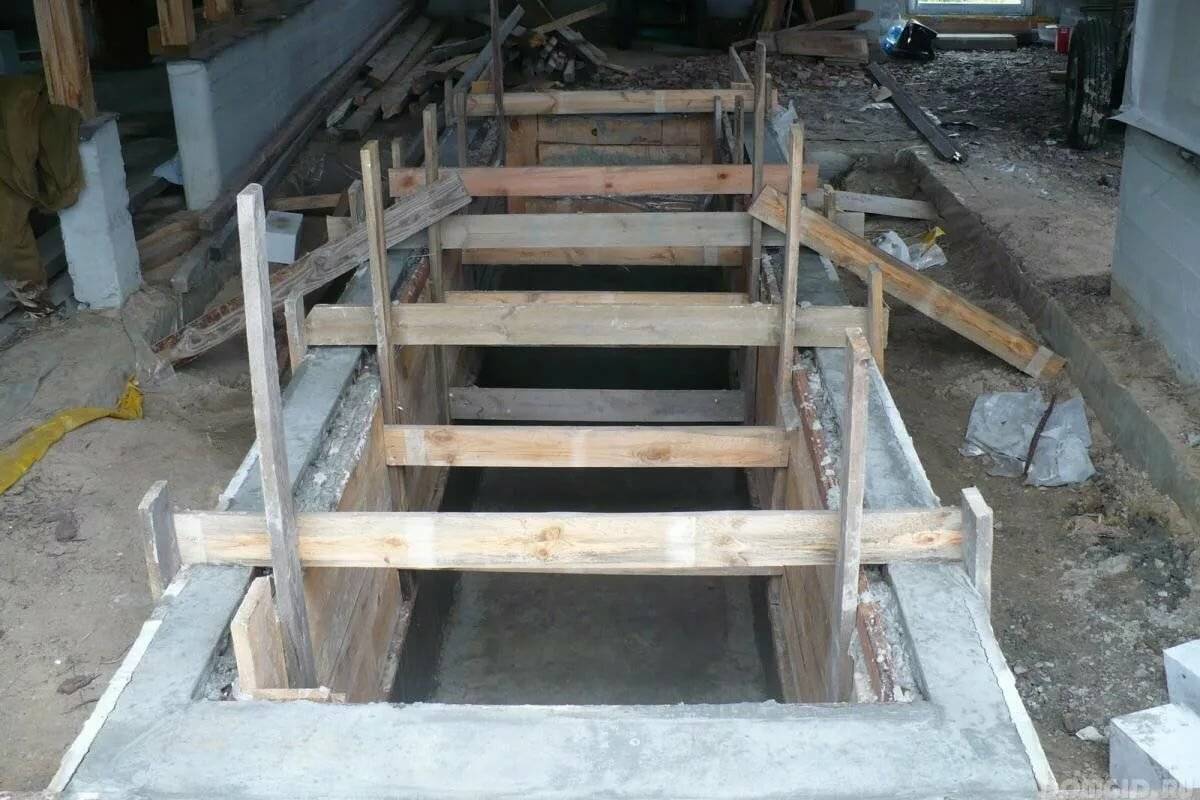

Если сооружают монолитную конструкцию, то для этого собирают опалубку. Изготавливают ее из досок, плитных или листовых ровных и прочных материалов. К примеру, из металлического листа или профнастила, фанеры или плит ОСП.
Основная задача – собрать опалубку так, чтобы она не разъехалась под действием достаточно большого веса заливаемого бетона. Если грунт под гаражом глинистый, то опалубку монтируют как один слой ограждений с внешней стороны. Покрытая гидроизоляцией стенка котлована сама сможет спокойно выдержать любые нагрузки. Если грунт песчаный, неплотный и непрочный, тогда опалубку устанавливают в два слоя, оставляя между ними пространство для заливки бетонного раствора.
Бетон заливают за один раз, не оставляя на следующий день. Перерыв может быть между заливками, но не более 4 часов. Посмотрите на фото, вот так выглядит опалубка с залитым в нее бетонным раствором.
Смотровая яма, как монолитная бетонная конструкция Источник azowo.ru
Переходим к процессу возведения
Из бетона
Все этапы работ:
- Нужно сделать опалубку из OSB плит.
- Плиты соединяют, применяя доски и саморезы.
- Нужно форму укреплять распорками.
- Плиты должны быть соединены без зазоров или с минимальными зазорами. Внутрь опалубки ставят армирующую сетку.
- Потом заливают бетон, и после застывания получают монолит.
- Есть другой вариант использования бетона. Сначала нужно накрыть стенки котлована гидроизолирующим слоем материала. Дальше внутри ямы ставятся OSB плиты. Устанавливается сетка между гидроизоляцией и плитами. Внутрь данной системы вливают бетон.

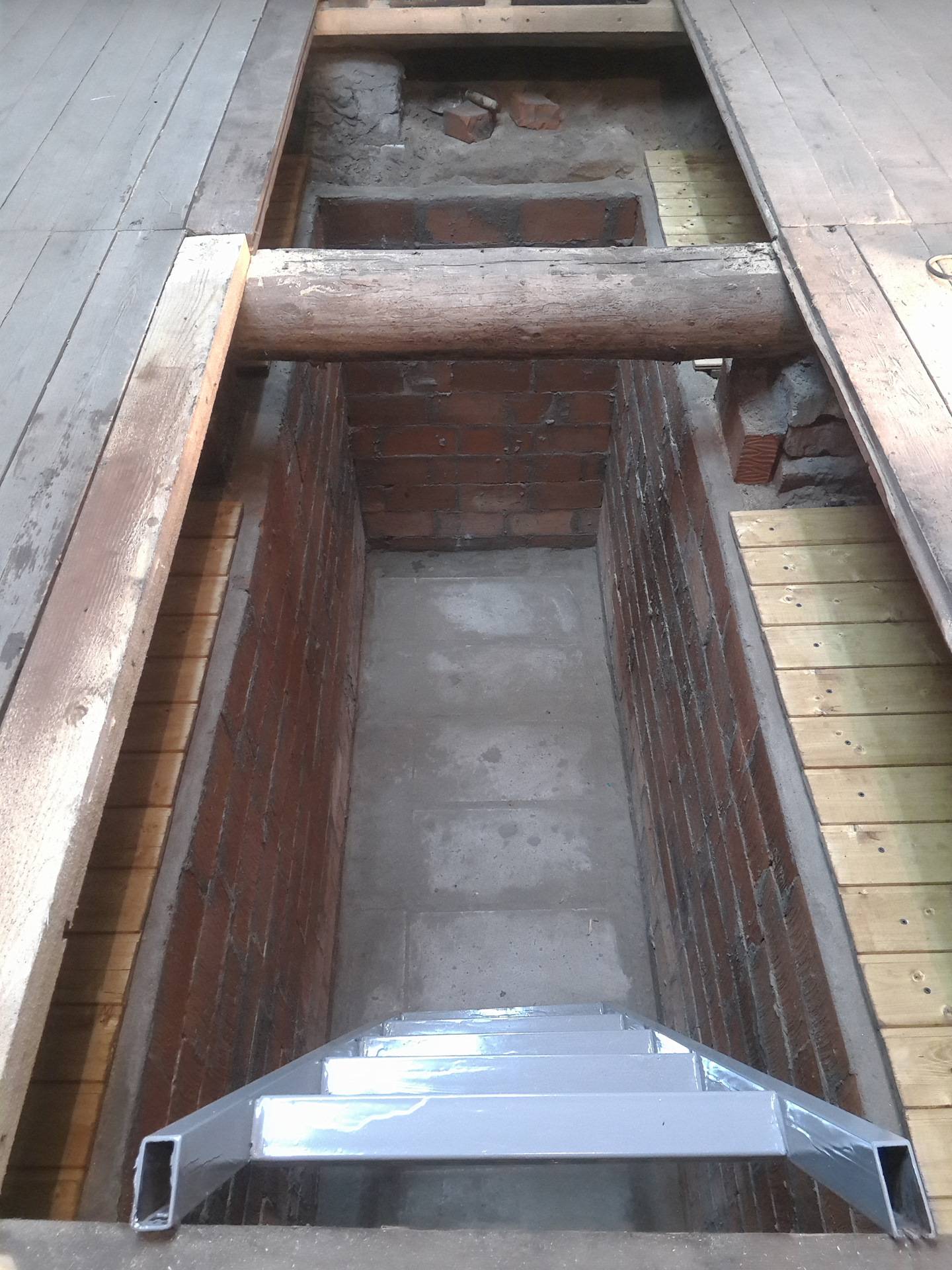

Из кирпичей
Все этапы работ:
- В отделанный котлован устанавливают гидроизоляцию в виде полотна. Оно обязано вполне накрывать настил и стенки. Полотно нужно складывать внахлёст. Чтобы края лежали, их придавливают досками.
- Сверху совершают кладку «в полкирпича». Когда стенка вырастет до 135 см, изготавливают ниши, а потом кладку делают до края ямы.
- При укладке последнего ряда делают рамку из уголка так, чтобы при ее установке полки были параллельны полу. На неё ставятся толстые дощечки, накрывающие яму. Дальше совершают заливку пола батоном в автогараже.

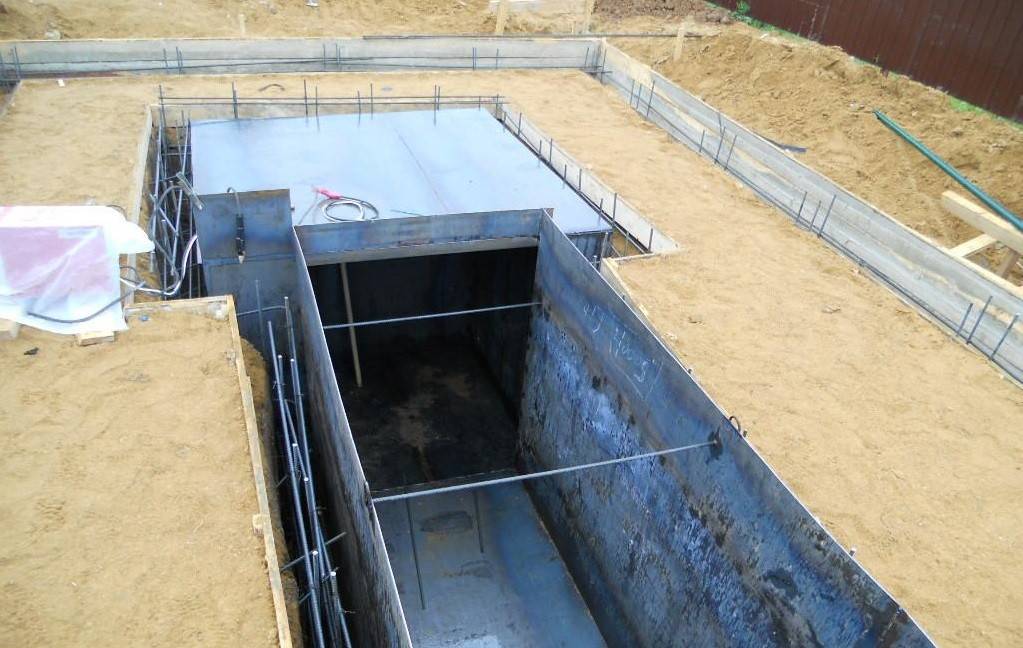

Из металлических листов
Данная система, как короб, главное достоинство которой надежность и не требует много времени на установку. При ее производстве листы объединяют непрерывной сваркой. Систему кропотливо покрывают специальными покрытиями против коррозии. Короб надлежит снабдить крепежами. С 4-х сторон к коробу привариваются уголки, которые углубляются в почву на 100-150 см для его удержания.
Сложности, с которыми можно столкнуться
Автовладельцу необходимо учесть следующие проблемы, которые иногда сопутствуют устройству смотровой ямы:
- неглубокое залегание грунтовых вод – потребуется выполнять тщательную гидроизоляцию, а если полностью устранить проблему не удается – устроить приямок и дренаж для скапливающейся влаги;
- недостаточная площадь помещения, где устраивается яма – в этом случае строительство следует выполнять в другом месте. Ни в коем случае котлован не должен повредить фундамент существующих конструкций;
- ненадлежащее качество материалов – при покупке цемента и других составов следует обращаться в проверенные торговые точки, поскольку, в случае недостаточного качества, выполнение работ значительно затянется и повлечет перерасход средств.
Работы должны быть предварительно организованы, просчитан необходимый объем материалов, подготовлены инструменты и оборудование. Строительство следует выполнить в максимально короткие сроки, чтобы уложиться в подходящие температурные условия сезона и обеспечить качество работ.
Смотровая яма – необходимый элемент гаража любого автолюбителя, но при ее сооружении необходимо обеспечить соблюдение всех требований в плане подбора материалов и разработки проекта.
Это позволит гарантировать удобство работ по техническому обслуживанию и ремонту автомобиля, с соблюдением требований безопасности.
Размеры смотровой ямы в гараже для легкового автомобиля. Когда и как планировать постройку смотровой ямы?
Общие рекомендации по планированию
Оптимальным вариантом будет постройка ямы до начала возведения стен гаража, на распланированном для него месте, параллельно с созданием фундамента и пола. Понятно, что в уже готовом строении можно столкнуться с рядом ограничений, которые значительно усложняют работу.

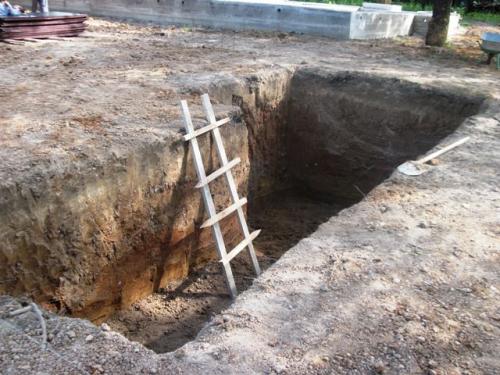

Отрывать котлован для ямы удобнее всего еще на стадии подготовительных работ, до заливки пола и возведения стен
Например, тот же котлован, устраиваемый на открытом пространстве, может быть вырыт быстро и аккуратно с помощью специальной техники. В готовом же гараже его придется копать исключительно вручную, а эта работа достаточно трудоемка, так как придется не только разрыхлить, но и извлекать несколько кубов грунта с достаточно большой глубины, а затем еще организовывать его вынос из гаража и дальнейший вывоз с территории.
При планировании выкапывания котлована рекомендовано заранее получить информацию о расположении грунтовых вод на участке строительства, чтобы обезопасить постройку от их проникновения внутрь ямы, иначе она станет непригодна для выполнения работ, а со временем начнется ее обрушение. В этом случае придется «спасать» гараж, привозить грунт и закапывать яму. Поэтому лучше всего все нюансы ее обустройства продумать заранее и получить всю необходимую для этого информацию, иначе работы могут быть проделаны напрасно.
Материалы для сооружения ямы
Для постройки смотровой ямы потребуется достаточно много различных материалов, которые нужно приобретать с небольшим запасом. Обычно профессиональные строители советуют увеличивать их количество на 10÷15%.
Итак, для создания полноценной смотровой ямы могут понадобиться следующие материалы:
- Песок, гравий или щебень. Песок и гравий необходимы для кладочного или заливного раствора, а для обустройства подушки на дне ямы кроме этих материалов потребуется щебень. Для замешивания всех типов растворов требуется цемент.
- Брус сечением в 30×30 или 40×40 мм, доски 25 мм или фанера толщиной в 10÷15 мм – для изготовления опалубки, и хорошо обработанные доски толщиной в 40÷45 мм – для крышки ямы.
- Арматурный прут диаметром 6÷8 мм для вязки армирующей решетки при укреплении стен и пола.
- Гидроизоляционные материалы – плотная полиэтиленовая пленка, рубероид и мастика. Для гидроизоляции могут быть использованы и более современные материалы, но они имеют более высокую цену.

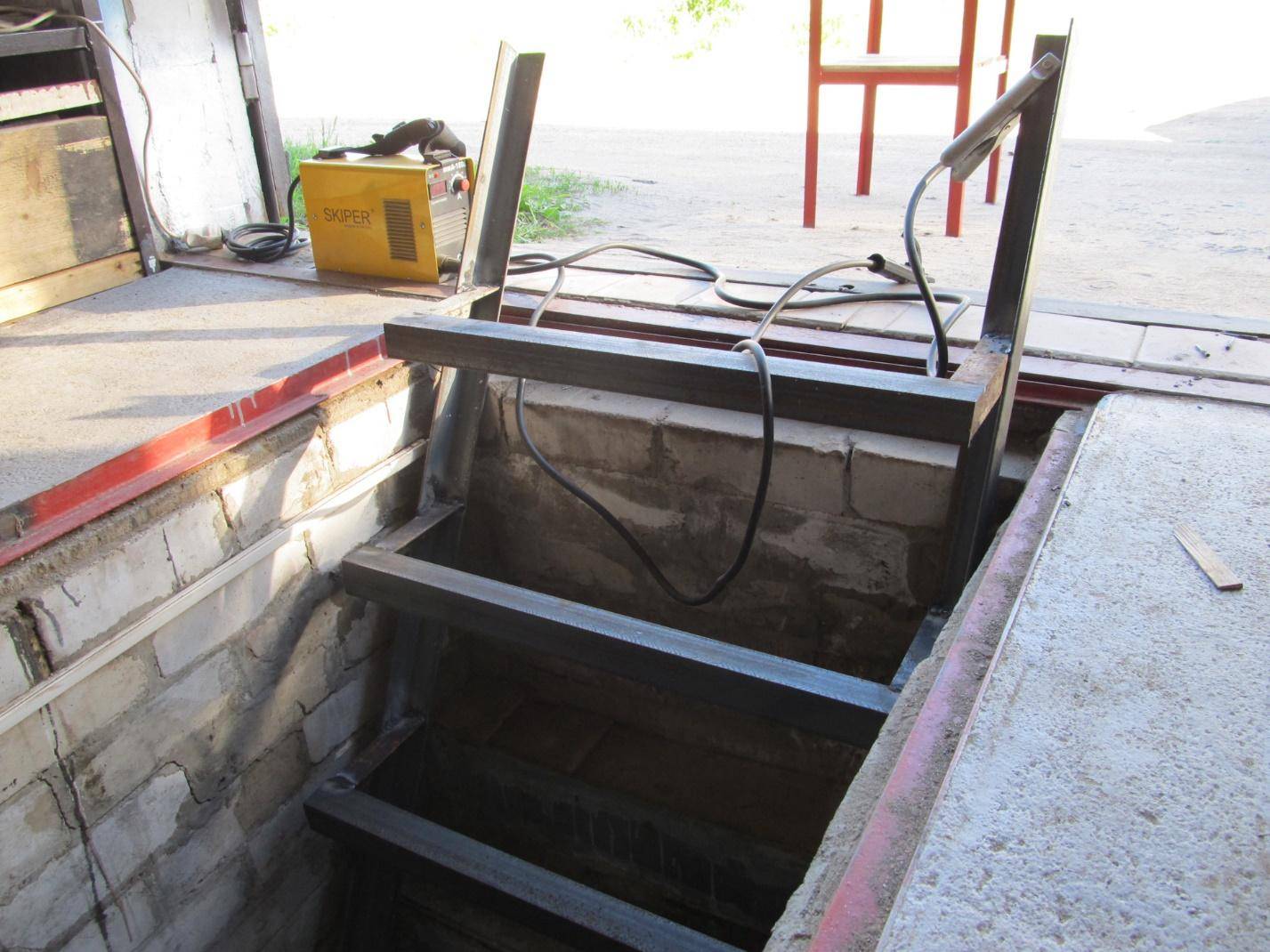

- Металлический уголок размером 50×50 мм для закрепления периметра ямы на уровне пола. Часто из уголка делают еще и колесоотбойник.
- Стальная проволока сечения 1,5÷2 мм — для скрутки арматурной решетки.
- Пластиковые трубы диаметром 100 мм – для обустройства вентиляционной системы ямы.
- Кирпич или пеноблоки, если из них планируется возводить стены ямы.
Основные требования к смотровой яме
Поскольку нормальным считается работа в полный рост, с поднятыми руками, глубина ямы обычно превышает рост человека.
При этом не обязательными, но очень полезными являются такие элементы, как:
- качественно укрепленный край углубления. Поскольку пол гаража обычно забетонирован, лучше использовать для укрепления металлический уголок. Его можно установить на стадии бетонирования;
- освещение. Свет не должен слепить глаза, и при этом лучи направляются не вниз, а вверх, к днищу ремонтируемого автомобиля. Поэтому в качестве светильников обычно используют модели с направленным мягким светом;
- полка/полки или ниши для инструментов. Ниши удобнее, поскольку меньше риск в ограниченном пространстве задеть их рукой или плечом, травмироваться или просто уронить все нужное на пол;
- настил или крышка, закрывающие яму вне моментов использования.
Размеры смотровой ямы во многом зависят от того, какой именно транспорт обслуживается в гараже/мастерской. На схеме ниже показаны примерные габариты углубления и положение колесоотбойников (если они устанавливаются).
Ширина смотровой ямы для легковых автомобилей редко составляет более 1 м, а чаще – 80 см. Это связано с относительно небольшим расстоянием между колесами машины, а ведь от внутренней кромки колеса до края ямы должно оставаться не менее 20 см!
Если размеры гаража или мастерской позволяют, имеет смысл сделать один край канавы со ступеньками, как показано на чертеже ниже. При этом следует иметь в виду, что возможность выйти из углубления должна быть даже в том случае, когда машина стоит на ней. Следовательно, длина канавы должна быть как минимум на 1 м больше, чем общая длина автомобиля (ступени не учитываются).
Если для полноценной лестницы места недостаточно, можно устроить металлическую или деревянную лестницу.
Точные размеры смотровой ямы ГОСТами не регламентируются, большая часть параметров оставляется на усмотрение проектировщика в конкретном случае с учетом класса и особенностей ремонтируемой техники. Однако ряд параметров гаража или мастерской, имеющих отношение к обустройству канавы, определяются СНиП 21-02-99:
- между стеной строения и стенкой машины должно быть не менее 0,8 м;
- колонны, пилястры, любые другие внутренние и пристенные элементы конструкции должны быть удалены от борта авто на 0,5 м минимум;
- обязательна достаточная прочность пола и краев, а также внутренней конструкции (бетонных или кирпичных/блочных стен) смотровой канавы.
Дополнительные работы
Кроме того, что яму надо выкопать и выполнить комплекс строительных работ, её ещё нужно обустроить – обеспечить абсолютную безопасность, удобство работы и хотя бы минимальный комфорт.
Способы гидроизоляции
При строительстве ямы приходится решать разные технические проблемы. Одна из них, из разряда важных и сложных, – это защита ямы от воды. Вода, в основном, поступает из грунта. Недаром первым шагом в процессе строительства ямы является решение вопроса: «А можно ли на этом месте яму строить?». Мы об этом уже говорили. Для этого необходимо ознакомиться с гидрогеологическими характеристиками того участка, на котором построен гараж.
Существует один технически интересный, но очень дорогой способ построить яму в месте, где уровень глубины грунтовых вод менее 2 м. Называется этот способ «строительство кессона». Кессон в данном случае – это непромокаемая коробка с внутренним размером, равным желаемой смотровой яме. Она сваривается из листовой стали или изготавливается из пластика, а затем загружается в котлован и закрепляется там крепко-крепко – так, чтобы не всплыла на пришедших в яму водах. Если хозяин гаража владеет методами сварки и в состоянии купить нужное количество стального листа, можно кессон сделать металлическим. Но его необходимо в два слоя покрыть горячей битумной мастикой.
Если уровень глубины грунтовых вод лежит глубже 2,5 м, можно смело строить яму и решать вопросы гидроизоляции обычным способом. На днище котлована формируется подушка из песка и щебня, на неё укладывается гидроизоляционный материал, который заливается бетоном. После застывания бетона выпущенные края гидрозащиты поднимаются вверх и прикрепляются к стене. Бетонную или кирпичную стену снаружи следует промазать двумя слоями горячим жидким битумом. Капли протекшей в яму воды должны самотёком собираться в специальный приямок, устроенный в одном из углов ямы. Приямок тоже нужно забетонировать. Вода из него откачивается насосом. Можно эту процедуру выполнять автоматически. В приямок устанавливается датчик влажности, который в нужный момент включает откачивающий насос.
Укрепление краёв и ограничители для колёс
И без воды у ямы имеются недруги. Края такой ямы (хоть бетонные, хоть кирпичные) под регулярной переменной нагрузкой имеют привычку постепенно разрушаться. Чтобы этого не происходило, нужно край по всему периметру ямы закрыть металлическим катаным уголком. Для этой годится уголок № 45–55. Из него по всему периметру варится рама, с внешней стороны к ней привариваются анкеры, при бетонировании пола они заливаются бетоном.
В тех местах, где при осмотре машины находятся её колёса, не помешает укладка дополнительных балок, иначе колёса продавят пол и разрушат край ямы. В тех местах будут надёжно устанавливаться домкраты.
Для безопасной установки машины на краях ямы требуется поставить ограничители. Можно устроить контрольно-предупредительный бортик над уровнем пола, который при нормальной установке машины будет находиться внутри колёсной колеи. Можно ограничиться невысокими столбиками
В любом случае места для колёс следует обозначить яркой, привлекающей внимание краской
Изготовление крышки
Машина не всегда стоит над ямой. И чтобы туда нечаянно кто-нибудь не провалился, яму следует закрывать прочной крышкой. В конструкции бортика ямы можно предусмотреть пазы, в которые будут вставляться доски.
Утепление
Работать на холоде неприятно и неэффективно, поэтому в холодное время на дно ямы можно ставить обогреватель или направлять туда поток воздуха от тепловентилятора. Но для более быстрого прогрева между грунтом и стенкой ямы следует закладывать теплоизолятор, например листы экструдированного пенополистирола (ЭПП).
Ниши и проводка для осветительных приборов
Для оперативного размещения инструментов и деталей в стенах ямы устраиваются небольшие ниши размером примерно 300 х 400 х 450 мм. Для легковой машины достаточно четырёх ниш в районе каждого колеса.
Для работы обязательно нужен свет, поэтому при изготовлении стен ямы надо предусмотреть места для размещения осветительных приборов и розеток. Направление света должно регулироваться.
Отделочные работы

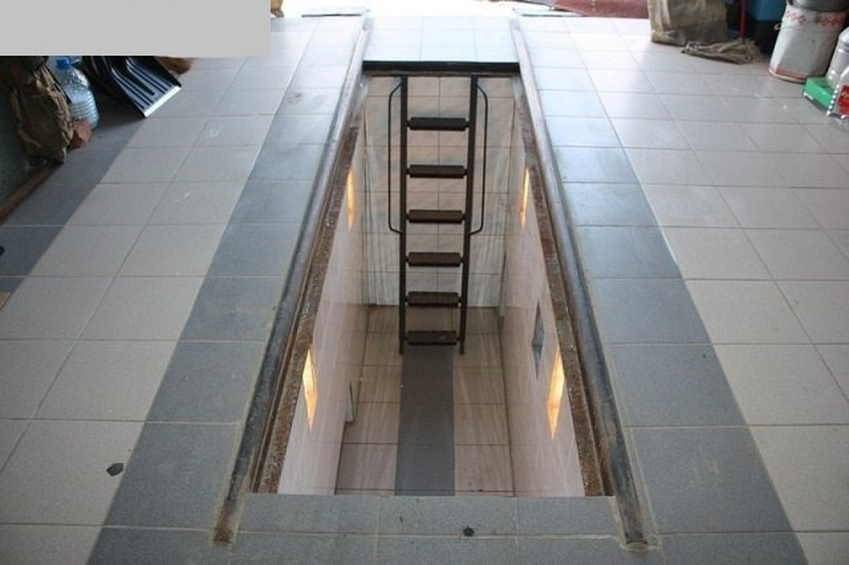

Хорошо, если яма выглядит красиво и чисто. Для этого внутренние стены можно красиво оштукатурить или облицевать керамической плиткой. Деревом выполнить облицовку тоже можно, но его следует пропитать защитными реагентами и покрыть лаком.
Пластиковые модели
Сегодня производители изделий из полимерных и пластмассовых материалов предлагают готовые пластиковые ямы для гаража. Надо отдать должное данному виду продукции, которая упростила сооружение смотровых ям. Предложений на рынке с каждым годом все больше и больше. Здесь не только широкий размерный ряд, но и разнообразие сырьевого материала, да и цены значительно разняться.
Для готового котлована нет надобности проводить гидроизоляцию. Главное – заложить хорошую песчаную подушку и засыпать песком пространство между стенками выкопанного углубления и сами пластиковым изделием.
