Расчет вентиляции гаража
На этапе проектирования воздухопродувной системы гаража рассчитывается естественная вентиляция. В этом сценарии необходимо учитывать характеристики здания, количество стоящих в нем машин, наличие химикатов и ядовитых веществ, а также само назначение помещения.
Существует два способа расчета количества и диметра вентиляционных коммуникаций:
- На 1 м2 полагается одно отверстие, размером 15 мм. Выходит, если площадь помещения составляет 10 м2, соответственно потребуются 10 штук вентиляционных коммуникаций.
- Общий диаметр всех проемов равен 150 мм. Общая площадь воздухотводных отверстий составляет 0,3% от общей площади сооружения (при расчете для одного канала проветривания).
Расчет установки воздуховодов следует производить, придерживаясь следующих рекомендаций:
- приточная труба располагается на 10-15 см выше уровня пола;
- если вытяжка встраивается в стену, то необходимо сделать отступ в 10-15 см от линии потолка;
- оптимальное расстояние между приточным входом и выпускной трубой — 3 м, высота вытяжной трубы над крышей гаража составляет 50 см.
- если результат расчета диаметра вентиляционного канала достаточно велик, используйте две вентиляционные трубы с общим поперечным сечением не меньше расчетного.
Как выбрать вентилятор вытяжной для гаража
В гаражах вентиляцию размещают на верхней и нижней зоне, согласно ВСН 01-89. Если в гараже стоит автомобиль, стоит учитывать, что выхлопные газы тяжелее воздуха. Мощность двигателя машины используется для расчета расхода воздуха:
- 350 м3/ч — до 90 кВт/120 лошадиных сил;
- 500 м3/ч — от 90 до 130 кВт/от 120 до 180 лошадиных сил;
- 650 м3/ч — от 130 до 175 кВт/от 180 до 240 лошадиных сил;
- 800 м3/ч — 175 кВт/240 лошадиных сил.
Необходимо всё точно рассчитать.
Зачем вентилировать гараж?
Как сделать вентиляцию в гараже. Улучшение естественной вентиляции.
Существует два способа улучшить вентиляцию в гаражном боксе:
1. Прогрев воздухоотводящий канал:
Существует несколько способов сделать это:
- В летний период достаточно покрасить трубу отвода в тёмный цвет (лучше чёрный). Чёрные стенки канала будут лучше всего поглощать солнечные лучи и соответственно прогревать воздух.

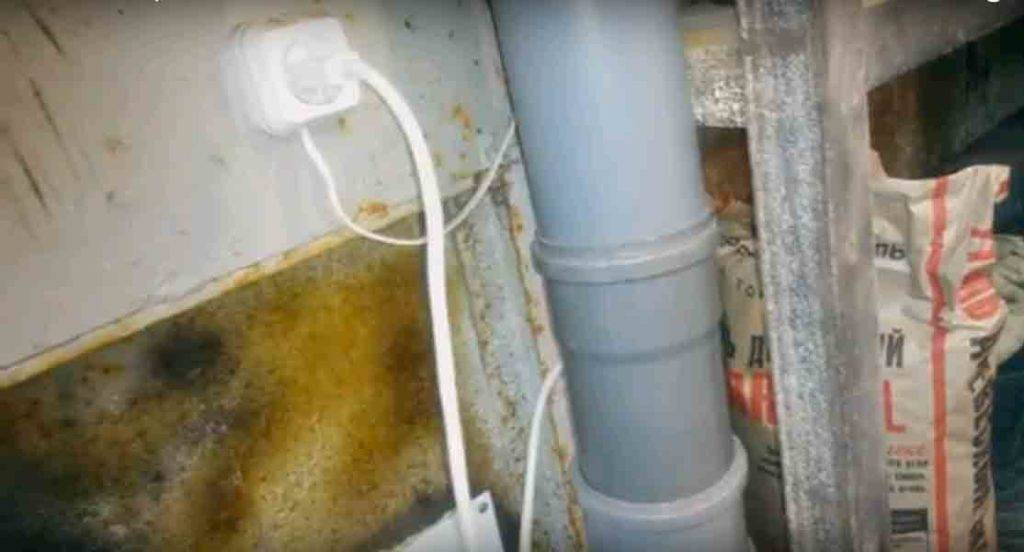

- Осенью и зимой прогреть вытяжной канал можно с помощью обычной лампочки накаливания. Но так как выделяемого ею тепла может не хватить на прогрев всего канала, то обязательно необходимо его теплоизолировать. Стоит отметить, что энергосберегающие лампы для этой цели не подойдут. В следствие того, что выделяют гораздо меньше тепла.
2. Установив вентиляционный дефлектор
Можно увеличить вытяжку воздуха примерно на 20 процентов. Работа дефлектора основана на законе Бернулли. Данное устройство включает в себя следующие части:
- Стакан (диффузор) устанавливает разницу давления воздуха и увеличивает вытяжку. Выполнен в виде конусообразной трубки.
- Колпак или зонт, выполняет защитную функцию. Препятствует проникновению в дефлектор осадков и мусора.
Корпус устройства выполнен в виде цилиндра. С его помощью создаются участки пониженного давления.
Наиболее часто используемые в России дефлекторы ЦАГИ, флюгерообразные, тарельчатые, ротационные. Эффективность работы прибора напрямую зависит от наличия ветрового потока. При его отсутствии эффективность дефлектора практически нулевая.
Вентиляция в гараже своими руками
Необходимо устроить так, чтобы был приток свежего воздуха извне и его вытяжка из гаража. С позиции отопления этот процесс выглядит нелогично, ведь при этом значительная часть тёплого воздуха, нагретого обогревателем или печкой, будет постоянно уходить из помещения гаража. Но, с другой стороны, в процессе приточно-вытяжной вентиляции поступивший снаружи холодный и менее влажный воздух нагреется, вберёт в себя влагу из помещения и выведет её за пределы гаража.
Существует два эффективных варианта приточно-вытяжной вентиляции — естественная и принудительная.
В первом варианте небольшая, но достаточная воздушная тяга образуется за счёт более высокой (по естественным причинам) температуры внутри гаража, во втором — за счёт, к примеру, вытяжного вентилятора.
Естественная вентиляция
Простейший способ устройства вентиляции в кирпичном гараже — образование в кирпичной кладке вентиляционных каналов сечением 260х130 мм (в один кирпич). Можно воспользоваться пустотелыми блоками или кирпичами, уложив их в кладку боковых стен гаражной постройки. Такие вентиляционные проёмы выполняются сверху и снизу в каждом углу по бокам гаража, предотвратить проникновение в гараж птиц и грызунов помогут металлические сетки или решётки, которыми перекрывают вентиляционные проёмы. Какая-то вентиляция при этом достигается, вот только насколько она эффективна — судить об этом сложно.
Классическое построение приточно-вытяжной вентиляции заключается в установке двух труб — первой в одном углу, второй в противоположном. Естественный воздухообмен возможен только при потоке воздуха снизу вверх, поэтому первую трубу следует расположить в горизонтальном положении, в 150–300 мм от уровня пола, входное отверстие вытяжной трубы должно быть практически на уровне потолка. Диаметр вентиляционных труб определяется, исходя из общей внутренней площади гаража: на один м2 площади — 15 мм диаметра трубы. Материал для создания вентиляционных труб может быть любым — доска, пластик, кирпич, кровельное железо, популярны готовые воздуховоды, выполненные из алюминиевой фольги. От попадания в поднятую над уровнем гаражной кровли на 500 мм вытяжную трубу дождевых потоков на её торце крепится конический, цилиндрический, пирамидальный колпак. Для быстрого перекрытия вытяжного канала при появлении обратной тяги (опрокидывании тяги) его требуется оснастить заслонкой, которой можно полностью перекрыть сечение трубы.
Недостатки естественной вентиляции:
- Она работает только при наличии разницы температур между внешней и внутренней атмосферой, т. е. снаружи температура воздуха должна быть ниже. Соответственно, в тёплое время года естественная вентиляция практически не действует.
- Большое значение в её организации имеет скорость воздуха снаружи гаража — приточная труба, размещаемая вблизи пола, должна быть установлена с наветренной стороны гаражного строения. Однако определить преобладающее направление ветров, а уж тем более планировать по его направлению позиционирование гаража достаточно сложно.
- Существует потребность в создании значительного перепада давления между приточным и выходным воздуховодами, для этого вертикальная дистанция между ними должна составить от 3 м и более. Но организации столь значительного перепада уровней препятствуют размеры гаража.
- Значительные низкие температуры во время холодного сезона вызывают обмерзание воздуховодов, набивание их инеем. Сильный поток холодного воздуха, поступающий через приточную трубу, может серьёзно понизить внутреннюю температуру гаража. Планируя естественную вентиляцию на весь период холодного сезона, следует учитывать особенно холодные дни — оборудовать приточную трубу перекрывающей задвижкой, утеплить трубы вытяжки и регулярно очищать их от снега.
Принудительная вентиляция
Принудительная вентиляция гаража строится аналогично естественной с той лишь разницей, что организация циркуляции воздуха поручается не только ветру. Кроме вытяжного вентилятора можно задействовать другие приспособления. К примеру, выставить на торец вытяжной трубы вращающийся дефлектор, поручив ему тем самым функции вентилятора. Повысить температуру внутри вытяжной трубы для лучшей вентиляции можно двумя способами: установкой в её канале маломощной лампочки с узким цоколем (типа «миньон»); окрасить внешнюю поверхность трубы, расположенную над уровнем крыши, в чёрный цвет — в солнечную погоду идущей по ней поток воздуха будет нагреваться. И ещё раз — в холодный сезон вытяжную трубу утеплить обязательно!
Погреб в гараже — вентиляция
На первый взгляд может показаться, что наличие вентиляции в гараже в погребе – явное излишество. В самом деле, это нежилое помещение, предназначенное для ремонта автомобиля, хранения вещей или урожая с дачи. Однако все сложнее, чем кажется.
Во-первых, стоит вспомнить про «вещи или урожай» — для их длительного хранения нужно соблюдать определенную температуру и влажность воздуха. А погреб без вентиляции быстро станет сырым и душным, а от повышенного уровня влажности на его стенах может появиться грибок.
Эти факторы могут привести к порче вещей, гниению и заплесневелости продуктов. Хуже всего то, что скапливающаяся в смотровой яме влага может способствовать коррозии днища автомобиля и прочих металлических частей и поверхностей.
Кроме того, в подвале могут скапливаться токсичные испарения и пары бензина и машинного масла, что точно сделает хранимые в нем овощи непригодными для употребления в пищу. А длительное нахождение в таком погребе потом может «аукнуться» симптомами, похожими на отравление. И, в конце концов, пары бензина и масел могут привести к пожару.
Потому вентиляция в подвале гаража является вопросом сохранности автомобиля и вашей безопасности. Согласно СНиП 41-01-2003, в гараж стандартных размеров должно поступать не меньше 180-200 литров воздуха в час. В Европе эти требования строже и там это число больше практически в два раза.
Правильная вентиляция в гараже с подвалом — схема:
Естественная
Теперь поговорим о том, как можно организовать вентиляцию в гараже и подвале (смотровой яме). Существует два основных вида вентиляции:
- естественная, когда циркуляция обеспечивается за счет разницы температур воздуха снаружи и внутри помещения;
- принудительная, использующая вентиляторы.
Преимуществом естественной системы вентиляции является простота установки и отсутствие затрат на электроэнергию. Ее можно использовать в небольших по площади помещениях, таких как наш гараж и его погреб (или смотровая яма).
Прежде всего в Интернете Вы можете найти схему вентиляции в подвале гаража. Также самую примитивную естественную вытяжку в гараже с погребом можно организовать, выдолбив стене вентканал в один кирпич. Не очень эффективно, но чрезвычайно быстро и дешево. При этом не забудьте установить на входе вытяжки погреба в гараже частую металлическую сетку, чтобы через него внутрь гаража не проникли грызуны или птицы.
Более продвинутым вариантом естественной вентиляции является установка приточного и вытяжного воздуховодов. Как понятно из названия, через первый воздуховод в погреб проникает воздух с улицы, а через второй осуществляется отток отработанного воздуха, а вместе с ним влаги и паров бензина.
Для такой системы вентиляции необходимо использовать две трубы сечением от 5 до 15 сантиметров, в качестве материала нужно выбирать нержавеющую сталь или пластик.
Располагать воздуховоды следует на противоположных сторонах помещения, при этом приточная труба должна стоять на 15-30 см выше уровня пола, а вытяжная должна быть находиться ближе к потолку – так будет организовано перемещение воздуха снизу вверх и по горизонтали.
Вход приточного воздуховода снаружи должен быть немного выше уровня земли, а выход вытяжки – подниматься на полуметр от самой высокой точки крыши гаража. Не забудьте оборудовать воздуховоды защитными решетками и колпаками.

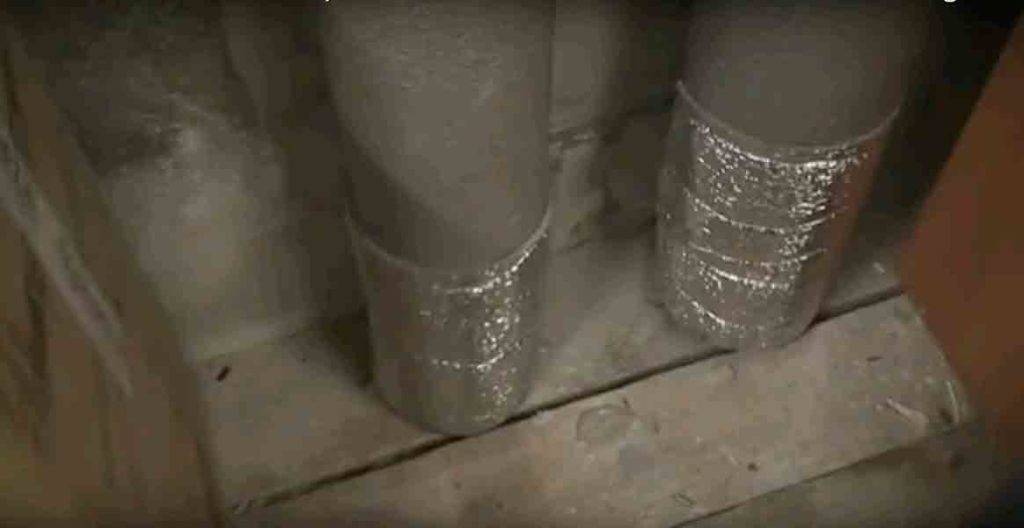

ВАЖНО: Зимой внутренние стенки труб могут покрываться инеем и льдом, а это может привести в итоге к закупорке вентиляции. Во избежание следует утеплять вытяжку в гараже с подвалом и регулярно прочищать ее от снега и льда в холодное время года
В принципе, такой вытяжки из подвала (в гараже) может быть достаточно
Но, к сожалению, она работает не всегда – если на улице и в помещении температура одинаковая, то циркуляции воздушных масс практически не происходит (особенно часто это проявляется летом). Для решения этой проблемы придется озаботиться установкой принудительной системы вентиляции
В принципе, такой вытяжки из подвала (в гараже) может быть достаточно. Но, к сожалению, она работает не всегда – если на улице и в помещении температура одинаковая, то циркуляции воздушных масс практически не происходит (особенно часто это проявляется летом). Для решения этой проблемы придется озаботиться установкой принудительной системы вентиляции.
Вентиляция смотровой ямы в гараже — схема:
Нужна ли вентиляция в гараже?
В соответствии с нормативными документами РФ, свежий воздух должен поступать в помещение, где хранится автомобиль, в объёме, по меньшей мере, 180 литров ежечасно. В Европе данный норматив равен 360 литрам в час. Считается, что обновление воздуха в соответствии с данной нормой делает пребывание автовладельцев в закрытом гараже безопасным на предмет отравления выхлопным газом. СО2 может уже при уровне 0,2 % привести к потере сознания или даже гибели человека. Опираясь лишь на эту информацию понятно, что вентиляция гаража — это залог сохранения здоровья всех, кто в нем может находиться даже непродолжительное время.
Вентиляционная система в гаражном помещении, несмотря на его:
- размеры (для одной или нескольких машин),
- наличие надстроенных комнат (мастерских),
- помещений нижнего уровня (смотровых ям, погреба, подвала),
выполняет не только функцию выведения вредных газов. Она устраняет излишнюю влагу, скапливающуюся в гараже, а также предотвращает образование агрессивного конденсата, как в самом помещении, так и внутри автомобиля. Повышенная влажность — это вероятность образования грибка и плесени на всех поверхностях, а их споры приводят к аллергии и заболеваниям дыхательных путей человека. Хорошая вытяжка поможет предотвратить подобные проблемы.

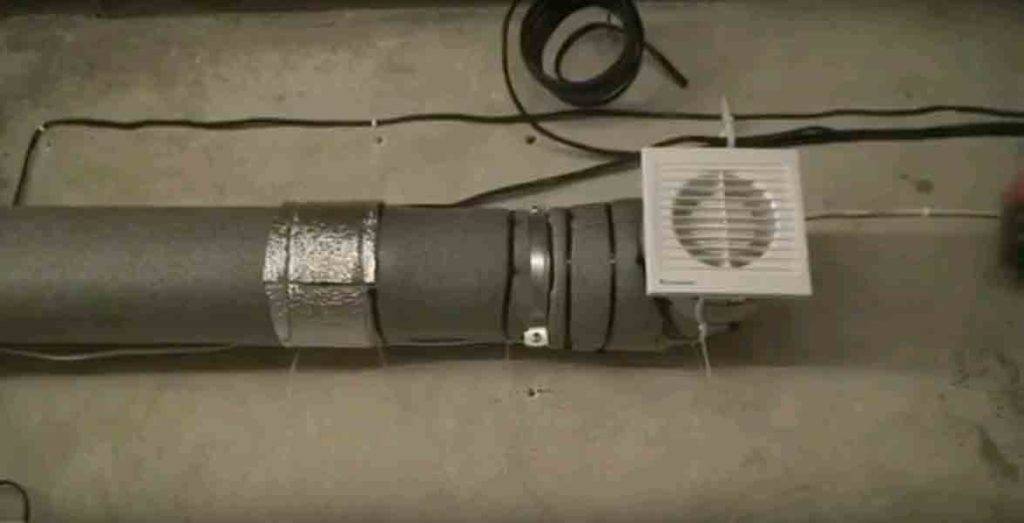

Переоборудование естественной вытяжной системы в принудительную
Как сделать вентиляцию в гараже своими руками
Вентиляция в подвале гаража
Самое главный негативный фактор, от которого вентиляция защищает гараж с подвалом – это возникновение повышенной влажности воздуха. В подвале температура всегда немного выше, чем в самом гараже, так как идет нагрев от земли – особенно в зимнее время. Это приводит к циркуляции теплого воздуха вверх и образованию конденсата в местах, где теплый воздух взаимодействует с холодным. Поэтому подвалы, так же как и все гаражное помещение нуждаются в вентиляции.
Важно! Еще один важный момент, — поскольку гараж служит для нахождения автомобиля, а подвалы и погреба для хранения продуктов, то для вентиляции возникает еще одна важная функция. Эта функция заключается в эффективном отводе угарного газа от работы автомобильного двигателя и насыщение помещения свежим воздухом.
Вытяжка
Вытяжная труба необходима для отведения излишней влаги и токсических веществ, которые неизбежно накапливаются в процессе работы двигателя автомобиля во время въезда в гараж или выезда из него. Воздух в подвале свободно циркулирует, удаляясь в вытяжку, чем обеспечивается комфортный уровень влаги.
Самой эффективной системой является комбинация из приточной и вытяжной систем. Обустроить вентиляцию можно по двум эффективным схемам:
- Естественная вентиляция. Осуществляется установка вытяжной и приточной трубы. Циркуляция воздуха обеспечивается разными параметрами температур внутри и за пределами гаража. Отрицательная черта такой системы состоит в том, что зимой труба может забиться снегом, в ней может замерзнуть конденсат, а вот летом при выравнивании температур внутри и снаружи, циркуляция воздуха может замедлиться или вовсе прекратиться. Такой тип вентилирования гаража подходит для небольших помещений.
- Принудительная система воздухообмена. Принудительное побуждение циркуляции воздуха осуществляется за счет применения вентиляторов, кулеров или иных устройств. Систему составляет одна труба, которая обустраивается через стену и оснащается механическим устройством. Главная положительная черта данной системы – доступность. Принудительная вытяжка весьма эффективна для обеспечения воздухообмена в крупногабаритных гаражах.
Монтаж естественной вытяжки
Для обустройства естественной вентиляции следует выполнить простую последовательность действий:
В стене проделывается отверстие в один кирпич или диаметром не менее 10 см.
В отверстие обустраивается горизонтальный вентканал из трубы ПВХ.
За долгое время данный способ зарекомендовал себя эффективностью. После монтажа труба вентканала должна быть защищена сеткой для защиты от насекомых и птиц.
Естественные вытяжные системы состоят из:
- Притока – трубы, которая обеспечивает циркуляцию воздуха внутрь.
- Вытяжки – трубы, которая осуществляет вывод отработанной воздушной массы за пределы гаража.
Естественная вентиляция может быть обустроена самостоятельно в следующей последовательности:
- Вытяжная труба закрепляется в верхней части стены, но более целесообразен ее вертикальный вывод через крышу. Высота возвышения над кровлей должна быть не менее 0,4 м. Высота конца трубы над полом внутри гаража не менее 2 м.
- Приточная труба выводится также наружу, но в нижней части через стену или вертикально, но ниже вытяжной на 0,2-0,3 м.
- После окончания монтажа приточной и вытяжной трубы проверяется тяга, а концы труб закрываются решетками.
Важно! Контроль интенсивности вентилирующего потока контролируется заслонкой, это позволит уберечь гараж от промерзания.
Приток
Приток воздуха в гараж осуществляется из вне и также основывается на естественных свойствах воздуха циркулировать при изменении температуры и давления.
В нижней части фасадной стены устанавливается горизонтальная труба, которая закрывается решеткой, кроме того, она должна быть удалена от земли на 0,5-0,6 м., чтобы пресечь попадание в приток мелких животных (птиц, грызунов и т.п.). Для того чтобы с одного притока насыщалось помещение гаража и погреба, достаточно выполнить два духовых отверстия в полах, прямо над пространством погреба, – но такое мероприятие актуально для малогабаритных гаражей и погребов.
Какой тип вентиляции выбрать
Тип вентиляции нужно выбирать, ориентируясь на особенности конструкции помещения, наличия погреба или смотровой ямы, варианта фундамента и варианта утепления и гидроизоляции покрытия пола в гараже. Вентиляция может быть трех видов:
- естественная вентиляционная система – воздух с улицы через вентиляционные отверстия поступает в помещение и выводится вместе с влажными парами путем естественного сквозняка. Такая система хороша тем, что не требует наличия электросети и такую систему в металлическом гараже легко сделать самому;
- принудительная вентиляция – надо устанавливать вентилятор, который и будет гонять воздух по гаражу. Постоянно использовать электрическую вентиляцию дорого, но, для боксов, которые установлены на земляном полу, и в которых ежедневно проводятся ремонтные работы, принудительная вентиляция необходима;
- комбинированная вентиляция в гараже – оптимальное соотношение двух типов вентиляции металлического гаража. Автоматическая регулировка включения вентилятора помогает снизить расход электроэнергии и поддерживать в боксе необходимый процент влажности.
Если в гараже есть смотровая яма, то движение воздуха должно быть скорректировано с учетом этого пространства, в котором всегда наиболее высокая влажность.
Материалы и оборудование для устройства вентиляции в гараже
Конечно, самой важной частью вентиляции являются воздуховоды. А чтобы не переплачивать за их покупку, многие устанавливают в гаражах вентиляцию из канализационных труб
При этом, помимо дешевизны этого материала, он еще и достаточно надежен, поэтому его использование наиболее оптимально. А теперь попробуем сравнить стоимость не только воздуховодов из разных материалов, но и вентиляторов, которые могут не только нагнетать или вытягивать воздух, но и нагревать его. Для начала рассмотрим трубы для вентиляции гаража.
| Имя | Размер | Материал | Стоимость, руб. |
| Труба | 110х3000 | ПВХ | 400 |
| Труба | 110х3000 | Латунь | 1100 |
| Воздуховод | 250х1000 | Алюминий | 340 |
| Воздуховод | 204x60x1000 | Пластик | 160 |
Давайте теперь рассмотрим различные типы воздуходувок.
| Имя | Модель | Выход | Стоимость, руб. |
| Воздуходувка с подогревом | Прана-250 | 650 м3/ч | 51000 |
| Вентиляция свежего воздуха | Селенга | 600 м3/ч | 38000 |

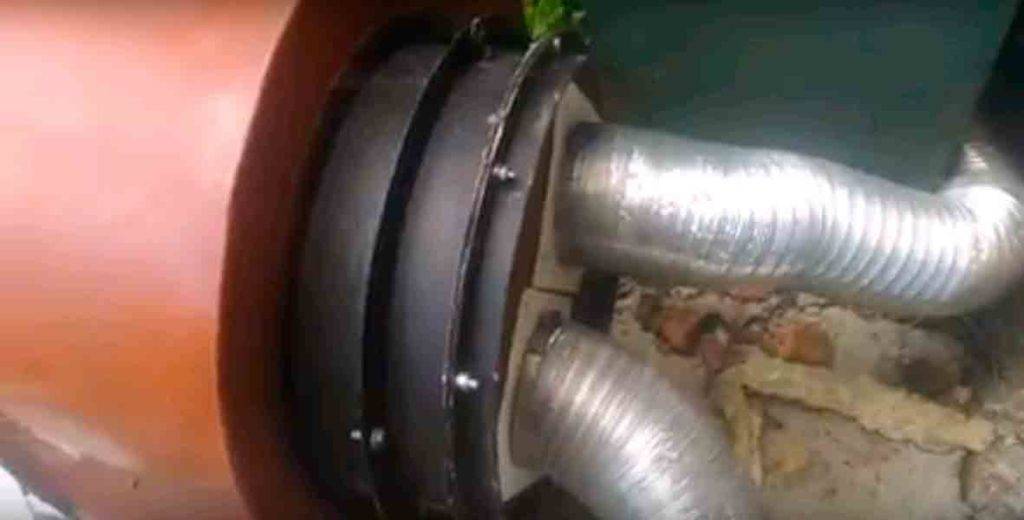

Поэтому покупка отопительного агрегата является дорогостоящим мероприятием. По этой причине вам стоит подумать о том, чтобы сделать его самостоятельно. В конце концов, обычный вытяжной вентилятор в гараже обойдется гораздо дешевле. Тем более что их предложение на полках российских магазинов достаточно широко. Средняя цена, за которую можно купить вытяжной вентилятор для гаража, колеблется от 1500 до 4000 рублей.
Ассортимент пластиковых труб для вентиляции
Виды вентиляции
Какой бы у вас ни был гараж, есть ли у него подвал или смотровая яма – вентиляция необходима обязательно.
Существует несколько видов вентиляции такого помещения.
Естественная
Естественная вентиляция – самый бюджетный вариант
Свежий воздух в гараж поступает из-за разницы температур на улице и внутри помещения. Для естественной циркуляции воздуха необходимо предусмотреть 2 вентиляционных отверстия – приточное и вытяжное. Обновление воздуха поможет ускорить дефлектор, размещённый в вытяжном отверстии. Поблизости от этого устройства создаётся участок низкого давления, что позволяет быстро удалять воздух.
Воздушные потоки перемещаются благодаря обычным физическим законам:
- Разница в плотности холодного и нагретого воздуха.
- Воздействие потоков ветра.
- Перемещение воздушных масс в результате взаимодействия высокого и низкого давления.
При использовании естественной вентиляции не забывайте:
- В летнее время циркуляция воздуха заметно снижается.
- Из-за резкого изменения давления могут появляться сквозняки.
- Необходимо постоянно контролировать состояние вентиляционных отверстий и при необходимости их чистить.
Такая вентиляция в основном подойдёт тем, кто не хочет тратить много денег.
Принудительная
Принудительная вентиляция требует тщательного проектирования
Даёт возможность частично или полностью отказаться от дополнительного обогрева гаража, доводя температуру воздуха до 5 градусов тепла. Приточная часть содержит в своём составе фильтр, вентилятор и электрокалорифер. Воздух удаляется из помещения с помощью осевого или канального вентилятора, который установлен в воздуховоде. Перед поступлением воздуха в помещение он проходит фильтр и подогревается калорифером. Удаление отработанного воздуха производится при работе канальных вентиляторов.
Принудительный воздухообмен во время проектирования требует правильных расчётов по точному определению необходимому сечению воздуховода, мощности вентилятора и других рабочих параметров. Чаще всего создают вентиляционные каналы сечением 160-180 мм
Для такой конструкции важно правильно поместить отверстия в разных концах помещения по диагонали
Комбинированная
Комбинированная вентиляция отличается от естественной наличием дополнительного оборудования
Разновидность естественной вентиляции, она отличается только удалением отработанного воздуха – процесс происходит с помощью дополнительного оборудования. При этом способе на вытяжном отверстии ставят электровентилятор. Способ проветривания независим от изменений природы и требует меньших затрат, чем принудительная вентиляция. Минус этого метода в том, что поток воздуха не очищается и не подогревается, а за вентиляционными каналами нужно постоянно следить и очищать их от грязи и наледи.
Приточная
Приточная вентиляция не удаляет отработанный воздух, а обновляет его
В этом названии слово «приточно» сообщает, что основная функция вентиляции заключается не в удалении отработанного воздуха, а только в обновлении его объёма с помощью закачки свежего.
Конструкция такой вентиляции выставляет собственные требования:
- Вентиляционные выходы, в отличие от вытяжной системы, должны находиться невысоко, в идеале – максимум на высоте 30-50 см от пола.
- Выходы в этой системе нужно делать в 2 раза шире, чем при устройстве вытяжной вентиляции.
- Каналы нужно размещать так, чтобы потоки ветра почаще задували в них. Поступление свежего воздуха в помещение удобней всего организовать, установив внизу ворот решётку. Если у вас длинный гараж, то лучше всего разместить вентиляционные каналы в длинной стене по центру гаража.
В стене в подходящем месте проделывают отверстия, а в них устанавливают гофрированные трубы. Учтите, что для хорошей производительности такой системы необходимо создать максимальную разность высот между каналами, для этого придётся найти длинную трубу. Но при низкой кровле гаража можно сделать гофрированную трубу выше, удлинив её пластиковой трубой. В результате мы сможет получить необходимую разность высоты.
