Вентиляция смотровой ямы: все нюансы, полезые советы

Как правильно сделать вентиляцию в подвальном помещении

Рассмотрим несколько вариантов, как сделать вентиляцию в подвальном хранилище своими руками. Приведенные ниже способы – монтаж системы естественного проветривания, которая с легкостью станет принудительной или комбинированной после дополнительной установки вытяжных/приточных вентиляторов.

Гараж + подвал Очень часто вентиляционные каналы из хранилища проходят сквозь гаражное помещение и выводятся за его пределы. Здесь есть два варианта размещения воздуховодов.

Вариант 1. Прямая подача воздуха снаружи гаража своими руками схема.

Определить, где будут располагаться вентиляционные каналы. Наиболее эффективный вариант – противоположные углы, чтобы поступающий воздух по возможности максимально охватил весь объем пространства. В наружной стене постройки строго вертикально над приточным подвальным проемом размечается отверстие выхода трубы для поступающего воздуха. Вычислить необходимый диаметр трубы из расчета 1,5 см диаметра на 1 м² помещения. Сделать проемы внутри стен для вытяжного/приточного воздуховодов соответствующего размера

Важно, чтобы приточный проем располагался на высоте не более 20 см от пола, вытяжной – не ниже 10 см от перекрытия, а лучше внутри потолка. Так вырастет разница в температуре, а значит увеличится тяга. Установить воздуховоды (пластиковые, асбест-цементные, из нержавейки или др.)

Установить воздуховоды (пластиковые, асбест-цементные, из нержавейки или др.)

Вытяжная труба выводится через гараж как можно выше (для усиления воздухообмена). Минимально – 50 см над гаражной кровлей. Приточный канал небольшой, через гаражное помещение выводится к наружной стене строения. Расстояние от приточного проема до окончания вытяжки – от 250-300 см. Главное, чтобы диаметр труб сохранял свою величину по всей длине. Использовать как можно меньше сгибов. После монтажа воздуховодов, необходимо устранить зазоры возле труб с помощью монтажной пены, цементного раствора. Снаружи приточный выход закрывается решеткой, защищающей его от мелких животных, мусора. Вытяжка оснащается металлическим колпаком для защиты от атмосферных осадков. Можно установить дефлектор, чтобы усилить тягу воздуховода.

Для регуляции воздушного потока можно установить заслонки. Особенно актуально зимой, при сильных морозах. Когда нужно сохранить температуру внутри подвала, приточный канал перекрывается такой заслонкой.

Это общая схема монтажа естественной вентиляционной системы для подвального пространства. Чтобы организовать принудительное (механическое) или смешанное проветривание, достаточно установить внутри воздуховодов вентиляторы, которые усилят циркуляцию воздушных потоков.

Вариант 2. Косвенный приток воздуха из гаражной вентиляционной системы.

Схема установки идентична первому варианту с той лишь разницей, что приточный канал выходит внутрь гаражного строения. Свежий воздух забирается не с улицы, а из самого помещения, куда он попадает через общегаражную вентиляцию. Приточный воздуховод располагается рядом с вентиляционными решетками внутри ворот, либо приточным отверстием внутри гаражной стены.

Недостаток данного варианта – вместе со свежим воздухом внутрь подвального пространства попадают токсические химикаты, пары топлива. При эффективной циркуляции воздуха они выводятся наружу. Если же проветривание налажено слабо, могут оседать внутри хранилища.

Подвал + смотровая яма

Устройство системы воздухообмена, когда рядом с подвалом находится смотровая яма:

Для подвального помещения монтируется вытяжной канал, выводится над гаражной крышей (см. вариант 1).
Для гаража также устанавливается вытяжная труба.
Внутри гаражных ворот/наружной стены проделываются вентиляционные проемы, устанавливаются решетки для поступления воздушного потока.
Внутри ямы, рядом с вентиляционным проемом ворот устанавливается приточная труба, по которой свежий воздух будет поступать внутрь смотрового отсека.
В противоположном углу ямы сквозь стену монтируется еще один приточный воздуховод, но уже для подвала.

Воздухообмен происходит следующим образом. Через вентиляционные решетки гаражных ворот/наружной стены воздушный поток попадает внутрь строения, а также в приточную трубу смотровой ямы. Далее, двигаясь вперед через промежуточный воздуховод, оказывается внутри подвального хранилища. После, отработанный, воздух отводится вытяжным каналом. Параллельно выводится застоявшийся воздух из гаражного помещения.

Данный способ организации вентилирования хорош тем, что происходит проветривание сразу всех помещений здания.

Технология организации естественной вентиляции

Рассмотрим основную схему естественной вентиляции с двумя независимыми вентканалами.

При организации полноценной циркуляции воздуха в гараже следует учесть следующие моменты:

Входной люк для поступления воздуха располагается внутри гаража выше пола на 10 см, а сам вентканал изгибается под 90° и поднимается на 30 см от земли. От осадков и грызунов желательно защитить вентиляционный вход козырьком и решеткой. Если использовать для поступления воздуха специально прорезанные отверстия в воротах гаража или его передней стене, то они делаются по площади в два раза больше, чем сечение трубы для входной вентиляции и их так же необходимо защищать решетками.
Вытяжка должна быть расположена у задней стенки гаража в верхнем противоположном углу по отношению к входному вентканалу. Начинается вытяжная труба на 10 см ниже потолка, а заканчивается не менее полуметра над крышей. Защищается от осадков козырьком и, желательно, дефлектором для стимуляции тяги.

Естественная вентиляция базируется только на действии физических законов и погодных изменениях:

движение воздуха в гараже происходит благодаря разнице температур и плотности воздушных масс внутри и снаружи постройки, смене выходящего теплого входящим охлаждённым воздухом
скорость обмена потоками зависит от силы ветра, стремящегося на замену теплого воздуха (с низкой плотностью), сохраняющего температуру при хорошей изоляции гаража
движение при воздухообмене задано стремлением теплого воздуха вверх туда, где давление понижено.

При простоте конструкции и экономии средств при создании естественной вентиляции стоит не забывать о существующих минусах:

летом на улице теплее, чем в гараже, и процесс смены воздуха будет идти очень слабо
перепад давления приведет к сквознякам, а они очень вредны для здоровья
если гараж маленький, то разница в давлении и температуре тоже будет небольшая, а это ухудшит циркуляцию воздуха
не всегда ветер дует во входное отверстие
необходимо регулярно чистить каналы зимой от замёрзшего конденсата

Монтаж естественной вентиляции

Как правильно сделать естественную вентиляцию в гараже своими руками? Необходимо строго придерживаться расчетов и соблюдать всю последовательность монтажа вентканалов.

Для расчета вентиляции необходимо знать площадь гаража. На 10 квадратных метра площади будет требоваться 150 мм диаметра вентканала. К примеру, при площади гаража 20 м2 понадобится, соответственно, труба с сечением 30 см (2,0 х 15=30). Выходит, если трубы только две, то они обе должны быть с таким сечением, если же используется несколько вытяжек или приточных входов, то можно разделить диаметр на количество входов. Получается, приточный канал — один диаметр трубы 30 см, а вытяжка, оборудованная в двух местах — две трубы, каждая не менее 15 см (30:2=15).
Для установки труб или коробов согласно расчету и схеме, описанной в технологии организации естественной вентиляции, понадобятся:

трубы необходимой длины,
уголок для приточной трубы,
инструмент для изготовления отверстий в стене и крыше,
герметик для заделывания щелей,
дефлектор на вытяжку,
защитные решетки и козырек.

Изоляция погреба

Всем известно, что температура под слоем земли 1 метр сохраняется круглый год одинаковая. Летом подвальный воздух прохладен, а зимой не холодный. Именно это позволяет людям сохранять в погребе овощи и фрукты достаточно продолжительное время без порчи.

Как правило, помещения погреба полностью изолированы от смотровой ямы или гаража. Сверху находится люк. Толщина потолка 25-45 см. Каркас люка делают металлический, он всегда будет немного влажный, поскольку у металла очень хорошая теплопроводность и его температура будет практически всегда такая же, как и у помещения сверху. И даже шляпки шурупов, на которые крепиться изоляционный материал к стене, в зимний период покрываются лёгким слоем инея.

Изоляция стен подвального помещения обычно делается из пенопласта толщиной от 3-х сантиметров. Листы крепятся встык друг к другу, так чтобы между ними не было никаких щелей.

Очень часто люди используют погреб как овощехранилище. Все овощи испаряют влагу и тепло, которое нагревает воздух и поднимает его вверх. И если потолок не изолирован, или изолирован плохо, на нём будет скапливаться конденсат, и помещение будет отсыревать

Поэтому, изоляцию потолка очень важно сделать правильно. Обычно изолируют потолок тоже пенопластом, и размещают его, так чтобы, не было никакой воздушной прослойки между самим потолком и пенопластом

В местах, где появляется воздушная подушка, будет скапливаться влага и, как следствие, плесень и грибок. Швы между листами тщательно заполняют санитарным или водостойким герметиком.

Схемы вентиляции для гаража с подвалом

Различается три варианта сети: естественная, принудительная и комбинированная. Все конструкции работают по принципу циркуляции воздуха, отличается организация сети. Для формирования схемы требуется две трубы или воздуховода – один на вход (приточный), второй – на выход (вытяжной).

Естественная вентиляция

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

Работает по природному свойству нагретого воздуха подниматься, холодного – опускаться. Теплый пар с газами и компонентами поднимается вверх, выходит через естественные отверстия в крыше, через окно или щели в дверях. Приток свежего воздуха также поступает через двери и окна. Для интенсивности воздухообмена устанавливаются воздуховоды. Сеть энергонезависимая, может работать в любых условиях.

Плюсы:

простота монтажа;
невысокая стоимость;
удобство эксплуатации;
длительный срок службы;
отсутствие шума.

Главный минус – нестабильность работы в летнее время. Чтобы образовалась тяга, необходима разница давления и температур внутри и снаружи помещения. Летом в жару организовать вытяжку крайне сложно, зимой трубы промерзают, что также снижает эффективность системы.

Принудительная вентиляция

Принудительная схема вентиляции гаража стоит дороже, зато работает в любую погоду. Организация сети подразумевает применение автоматических или механических нагнетателей.

Плюсы принудительной вентиляции в гараже:

Регулирование и контроль. Благодаря автоматическим нагнетателям хозяин может задать режим воздухообмена, отключить сеть или увеличить интенсивность циркуляции.
Универсальность. Принудительный воздухообмен организуется в строениях любого типа, конструкции, этажности. Благодаря системе вентиляторов и трубопроводов нормальный приток и вытяжка формируются в ямах и погребах большого заглубления.

Есть минусы:

энергозависимость – без электропитания вентиляторы не заработают;
высокая цена – оборудование стоит довольно дорого.

Комбинированная система

Сеть организуется так: приток осуществляется естественным образом, вытяжка – принудительная. Для формирования системы применяется приточный воздуховод, а в трубу вытяжки устанавливается вентилятор.

Достоинства:

оперативность воздухообмена;
быстрое удаление продуктов отработки;
минимальные затраты;
максимальная эффективность.

Минусов сеть не имеет – вложения небольшие, сделать сможет начинающий мастер. При соблюдении технологии схема работает в любое время года.

Погреб в гараже — вентиляция

На первый взгляд может показаться, что наличие вентиляции в гараже в погребе – явное излишество. В самом деле, это нежилое помещение, предназначенное для ремонта автомобиля, хранения вещей или урожая с дачи. Однако все сложнее, чем кажется.

Во-первых, стоит вспомнить про «вещи или урожай» — для их длительного хранения нужно соблюдать определенную температуру и влажность воздуха. А погреб без вентиляции быстро станет сырым и душным, а от повышенного уровня влажности на его стенах может появиться грибок.

Эти факторы могут привести к порче вещей, гниению и заплесневелости продуктов. Хуже всего то, что скапливающаяся в смотровой яме влага может способствовать коррозии днища автомобиля и прочих металлических частей и поверхностей.

Кроме того, в подвале могут скапливаться токсичные испарения и пары бензина и машинного масла, что точно сделает хранимые в нем овощи непригодными для употребления в пищу. А длительное нахождение в таком погребе потом может «аукнуться» симптомами, похожими на отравление. И, в конце концов, пары бензина и масел могут привести к пожару.

Потому вентиляция в подвале гаража является вопросом сохранности автомобиля и вашей безопасности. Согласно СНиП 41-01-2003, в гараж стандартных размеров должно поступать не меньше 180-200 литров воздуха в час. В Европе эти требования строже и там это число больше практически в два раза.

Правильная вентиляция в гараже с подвалом — схема:

Естественная

Теперь поговорим о том, как можно организовать вентиляцию в гараже и подвале (смотровой яме). Существует два основных вида вентиляции:

естественная, когда циркуляция обеспечивается за счет разницы температур воздуха снаружи и внутри помещения;
принудительная, использующая вентиляторы.

Преимуществом естественной системы вентиляции является простота установки и отсутствие затрат на электроэнергию. Ее можно использовать в небольших по площади помещениях, таких как наш гараж и его погреб (или смотровая яма).

Прежде всего в Интернете Вы можете найти схему вентиляции в подвале гаража. Также самую примитивную естественную вытяжку в гараже с погребом можно организовать, выдолбив стене вентканал в один кирпич. Не очень эффективно, но чрезвычайно быстро и дешево. При этом не забудьте установить на входе вытяжки погреба в гараже частую металлическую сетку, чтобы через него внутрь гаража не проникли грызуны или птицы.

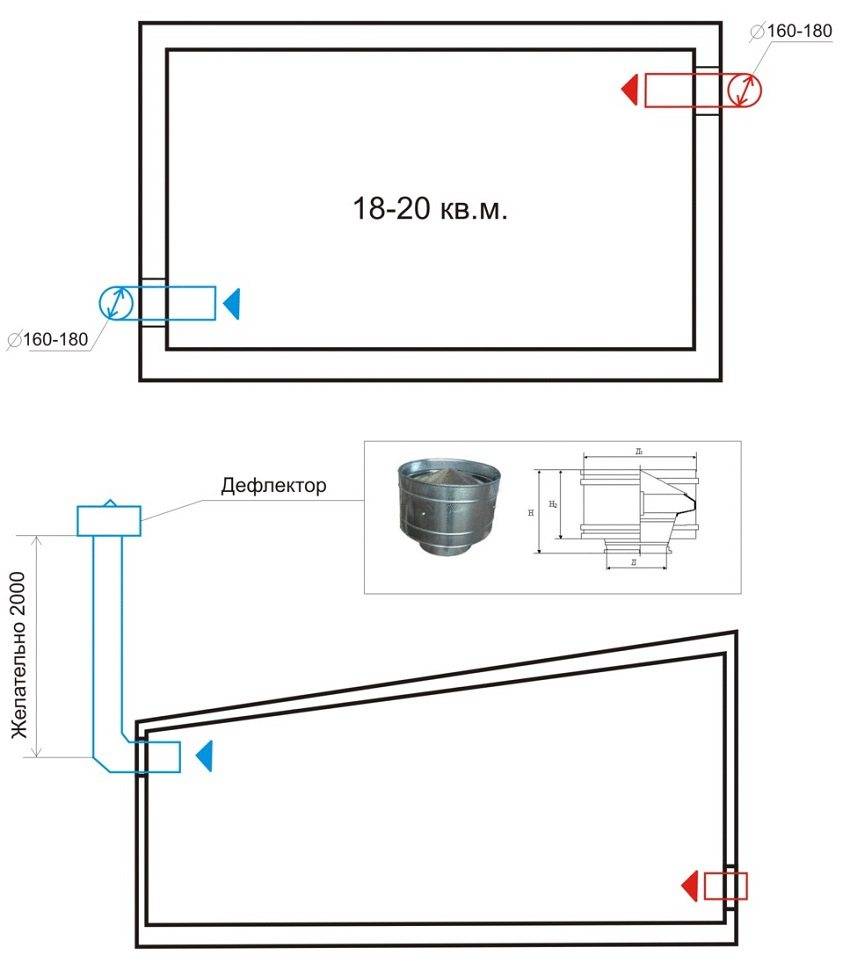

Более продвинутым вариантом естественной вентиляции является установка приточного и вытяжного воздуховодов. Как понятно из названия, через первый воздуховод в погреб проникает воздух с улицы, а через второй осуществляется отток отработанного воздуха, а вместе с ним влаги и паров бензина.

Для такой системы вентиляции необходимо использовать две трубы сечением от 5 до 15 сантиметров, в качестве материала нужно выбирать нержавеющую сталь или пластик.

Располагать воздуховоды следует на противоположных сторонах помещения, при этом приточная труба должна стоять на 15-30 см выше уровня пола, а вытяжная должна быть находиться ближе к потолку – так будет организовано перемещение воздуха снизу вверх и по горизонтали.

Вход приточного воздуховода снаружи должен быть немного выше уровня земли, а выход вытяжки – подниматься на полуметр от самой высокой точки крыши гаража. Не забудьте оборудовать воздуховоды защитными решетками и колпаками.

В принципе, такой вытяжки из подвала (в гараже) может быть достаточно. Но, к сожалению, она работает не всегда – если на улице и в помещении температура одинаковая, то циркуляции воздушных масс практически не происходит (особенно часто это проявляется летом). Для решения этой проблемы придется озаботиться установкой принудительной системы вентиляции.

Вентиляция смотровой ямы в гараже — схема:

Схемы вентиляции для гаража с подвалом

Естественная вентиляция

Плюсы:

простота монтажа;
невысокая стоимость;
удобство эксплуатации;
длительный срок службы;
отсутствие шума.

Принудительная вентиляция

Плюсы принудительной вентиляции в гараже:

Регулирование и контроль. Благодаря автоматическим нагнетателям хозяин может задать режим воздухообмена, отключить сеть или увеличить интенсивность циркуляции.
Универсальность. Принудительный воздухообмен организуется в строениях любого типа, конструкции, этажности. Благодаря системе вентиляторов и трубопроводов нормальный приток и вытяжка формируются в ямах и погребах большого заглубления.

Есть минусы:

энергозависимость – без электропитания вентиляторы не заработают;
высокая цена – оборудование стоит довольно дорого.

Комбинированная система

Достоинства:

оперативность воздухообмена;
быстрое удаление продуктов отработки;
минимальные затраты;
максимальная эффективность.

Нюансы проведения вентиляции в зависимости от типа гаража

Естественная вентиляция производит замену воздушных масс благодаря отличию температуры на улице и внутри гаража. Для эффективного перемещения воздуха необходимо сделать 2 вентиляционных отверстия. Лучше, если вентиляция предусмотрена до постройки несущих конструкций.

Чтобы гараж хорошо проветривался, нужно следовать таким правилам:

Приточное отверстие должно находиться не ниже 10 см над поверхностью пола. Чтобы в него не проникал мусор и пыль, отверстие закрывают сеткой. Для защиты от снега в зимний период воздуховод на улице размещают не ниже 30 см от грунта.
Вытяжное отверстие размещают в верхнем углу напротив приточного отверстия (желательно по диагонали или как можно дальше от притока), в 10 см от перекрытия. Трубу для удаления воздуха выводят на 50 см выше уровня кровли, защищают сверху «грибком».
В качестве приточных отверстий в ворота встраивают решётки. В этом случае эффективный воздухообмен возможен, только если размер установленных решёток будет в 2-3 раза превышать сечение требуемой вытяжной трубы.
Удаление грязного воздуха будет проходить лучше, если установить дефлектор. Он создаёт участок с низким давлением. Чтобы на дефлекторе не появлялся конденсат, его нужно хорошо утеплить.

Такая вентиляция для гаража хороша тем, что на неё не нужно тратить много денег. Из минусов нужно упомянуть, что из-за нестабильной погоды (изменения давления, температуры и силы воздушных потоков) не получится полностью контролировать качество воздухообмена.

В зависимости от материала

В гараже из металла на стенках всегда появляется конденсат, а в зимний период на кровле образуется наледь, повреждающая покрытие. С конденсатом нужно обязательно бороться, ведь высокая влажность становится причиной коррозии металла и, как результат, быстрого износа автомобиля.

В гараже конденсат возникает из-за двух факторов:

Отсутствие вентиляции или ошибки в её конструкции.
Отсутствие обогрева помещения или плохое утепление.

Предотвратить появление конденсата можно и самому, необходимо только сделать хорошую вентиляцию и надёжно утеплить гараж. Если есть вентиляция и работает она как нужно, но конденсат появляется, то нужно подумать о чистке её каналов – возможно, они забыты мусором. Со временем вентиляция загрязняется маслянистыми отложениями и пылью, которые могут повредить здоровью человека.

С подвалом

Использование подвала для хранения консервированных продуктов и овощей допустимо только при правильной работе вентиляционной системы. В подвале применимы практически все вентиляционные системы. Но обычно для такой площади хватает естественного проветривания, для изготовления которого используют канализационные пластиковые трубы.

При планировании конструкции нужно учесть:

Вентиляционная система погреба должна быть сделана с минимальным числом изгибов и поворотов труб.
Вытяжную трубу нужно хорошо утеплить, чтобы предотвратить возникновение конденсата.
Нельзя изменять диаметр труб на каком-либо участке.
Наружные входы вентиляции необходимо защищать специальными колпаками для защиты от осадков.

Создавая вентиляцию в подвале, нужно размещать вытяжную трубу под потолком подвала и выводить её на крышу гаража, а приточную – на 0.5 метра выше пола.

С ямой

Если в вашем гараже есть смотровая яма, то желательно её проветривать отдельно от остального объёма гаража. Здесь часто скапливается конденсат и, как результат, на стенах появляются грибок, плесень и даже насекомые.

Чтобы проветрить яму, хватит естественной циркуляции воздуха. Сделать это несложно. По краям настила оставляют зазоры (шириной примерно 10-15 см). Там, где будет поступать свежий воздух, можно вдвое увеличить щель, что позволит заметно усилить тягу. Нужно не забывать, что ставить автомобиль над ямой при открытом зазоре нежелательно.

Постройка смотровой ямы

Перед началом строительства на полу гаража проводится разметка, в которой определяют наиболее правильно используемую траекторию заезда автомобиля, расстояние от въездных ворот и до стены, устанавливают разметочные маяки по размерам будущей ямы.

Отрывка котлована осуществляется с условием запаса по размерам минимум 20 см с каждой стороны, то есть при ширине 1 метр котлован под яму должен быть не меньше 1, 4метра. Такой запас необходим для устройства гидроизоляционного замка из глиняного раствора. Глубина отрывки должна быть на 15-20 см ниже необходимого размера глубины сооружения. Длина ямы должна быть больше длины автомобиля как минимум на 1 метр, это необходимое расстояние для установки лестницы и удобства спуска в яму.

После отрывки котлована, проводятся работы по гидроизоляции дна ямы. Сначала дно утрамбовывается и отсыпается песком, а дальше заливается слоем глиняного раствора толщиной 10 см. После высыхания глины на дно укладывается слой полиэтиленовой пленки большой плотности, для этого берется отрезок, который полностью обеспечит покрытие как дна, так и стен ямы.

Поверх покрытого слоем пленки дна устанавливается арматурный каркас и опалубка для заливки дна бетоном. Заливка делается одновременно, с таким расчетом, чтобы толщина дна была минимум 10 см. Ширина заливки зависит от того какой конструкции планируется возводить стены – для кирпичной кладки ширина увеличивается на 2 ширины кирпича, а для бетонной заливки на 20 см – из расчета по 10 см ширины на каждую стену ямы.

Возведение стен обычно начинается после 4-5 суток высыхания дна. Однако, сначала в яме монтируется вентиляционная вытяжка, она размещается в нижней части ямы, на высоте 20-25 см от дна, системы вентиляции монтируют из канализационных пластиковых труб или труб для вентиляции, диаметром не менее 100 мм. Трубы соединяют и фиксируют в верхней части, так чтобы пленка гидроизоляционного барьера охватывала трубы снаружи, разрезов пленки для того, чтобы пропустить трубы не делают.

Кирпичная кладка делается на цементный или известково-песчаный раствор, строго выдерживая размеры и вертикальность кладки. Кладку делают на высоту 10-15 см ниже уровня пола.

При устройстве бетонной заливки стенок ямы устраивают опалубку и арматурный каркас из арматуры или проволоки диаметром 8 мм в виде клетки с размерами 12-15 см. по всему периметру. При заливке используется в качестве наполнителя щебень или гравий мелкой фракции, при заливке необходимо тщательно осуществлять уплотнение всех ячеек заливки.

После того как заливка будет выполнена и бетон наберет свою прочность, через 5-7 дней после окончания заливки или кладки кирпича необходимо провести заливку глиняного замка вокруг конструкции. Для заливки используется жирная глина, разведенная водой до состояния домашней сметаны, для того чтобы ускорить процесс схватывания глиняного раствора можно в состав раствора добавить небольшое количество конторского клея, примерно 200 грамм на 30 литров раствора, заливка также должна осуществляться одновременно без перерывов для формирования монолитного слоя. После того как будет осуществлена заливка глиняного замка наступает время устройства остальных элементов смотровой ямы.

Зачем вентилировать гараж?

Схема естественной вентиляции гаража

Естественная вентиляция в гараже своими руками схема:

приточные отверстия размещены внизу, внутри стены;
вытяжные – внутри противоположной стены вверху, либо в потолке.

Циркуляция воздушных потоков: приточный воздух подается снизу, проходит помещение, постепенно прогреваясь, поднимается вверх, выходит через вытяжку.

вытяжка размещена так же;
приток подается сверху через проемы, расположенные по обе стороны гаражных ворот.

Воздухообмен: свежий воздухопоток, попадая сверху, сначала опускается вниз, затем прогревается и поднимается снова вверх, чтобы выйти через вытяжные отверстия.

приток подается через вентиляционную трубу, установленную внизу короткой стены;
вытяжка организована также трубой, выходящей наружу через потолок.

Процесс смены воздушных масс происходит благодаря разнице температурных показателей потоков. Поступающий воздух холоднее, тяжелее теплого отработанного, который вытесняется через вытяжной канал.

Возведение стен

Для возведения стен смотровой ямы у вас будут два варианта проведения работы: либо бетонирование, либо кирпичная кладка, затем проводятся отделочные работы.

Вначале проведите небольшую подготовку, состоящую в нанесении глины на стенную поверхность, укладывании пленки для гидроизоляции и установке опалубки толщиной в 12 см.

Как указывалось выше, стены ямы возводятся либо из бетона, либо из кирпича.

Для начала уплотните щебень, после чего необходимо провести армирование, используя сетку из проволоки с ячейками размером 15х15 см.

Чтобы приготовить один кубометр бетона вам понадобится:

300 кг цемента;
700 кг песка;
200 л воды;
1200 кг щебня.

При ручном замесе воды необходимо добавлять больше, используя бетономешалку, оставляйте приведенные пропорции без изменений.

Стены возводятся толщиной в 15 см, бетон укладывается послойно. Также потребуется армирование при помощи сетки, аналогичной той, что применялась вами при армировании пола.

Сетку устанавливают полосами, бетон укладывают тем же способом. По истечении трех суток с момента окончания бетонирования опалубку снимают.
