Виды и особенности стапелей
Разновидностей стапеля очень много, и каждый из них относится к определенной группе:

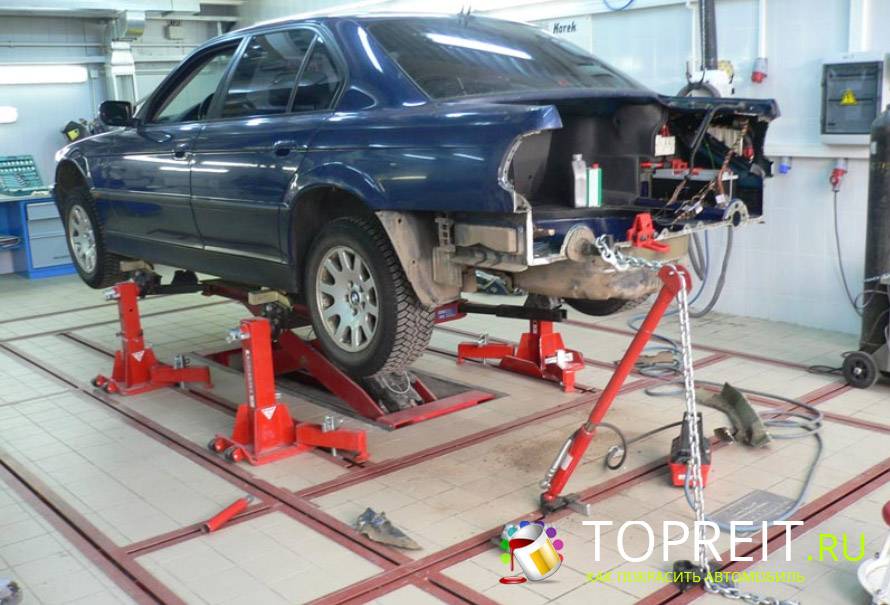

- Напольный стапель для кузовного ремонта: представляет собой крупногабаритную передвижную систему. Перемещение производится по проложенным рельсам. Использование напольного стапеля актуально для восстановления грузовых и легковых кузовов любой степени деформации. В комплект к напольному стенду входят зажимы, выпрямитель с пневматическим механизмом, укрепленные стойки. Несмотря на размер такого устройства, он не занимает много места, а при его простое пространство с рельсами может использоваться для других целей, ведь их уровень одинаков с полом. Выпрямитель может функционировать в любом направлении, что облегчает ремонтный процесс. Средняя стоимость такого изделия варьируется от 125 тыс. до 360 тыс. рублей.
- Платформенный стапель: идет в комплекте с рельсами и въездным мостом. Оснащен лебедкой и передвижным блоком для автомобилей, у которых не функционируют колеса. «Опорные стойки имеют надежный гидравлический механизм, что гарантирует долгий срок службы».
Балки крепления обладают способностью передвигать конструкции массой более 20 тонн в любых направлениях. Платформенный стапель делает более точные расчеты и определяет погрешности благодаря телескопической шкале. Стоимость такого устройства составляет 300 тыс. рублей и более. - Рамный стапель для кузовного ремонта: по сравнению с другими видами восстановительных стендов обладает высокой эргономичностью и экономичностью рабочего пространства. В частности это вызвано наличием автоподъемника. Стапель надежно фиксирует машину и выпрямляет по заданным параметрам. Давление на кузов оказывает гидравлика силового устройства. Из-за недостаточно укрепленной системы выравнивания рамный стапель не может выполнять сложные восстановительные работы, но актуален для незначительных кузовных повреждений. Стоимость устройства составляет 70 тыс. рублей и более.
Рамный стапель для быстрого ремонта
Оборудование имеет стандартную комплектацию:
- Фиксирующие элементы для крепления отбортовки к выпрямителю.
- Укрепленные колонны.
- Гидравлический насос.
- Вытягивающий механизм с несколькими точками фиксации.
- Зажимы для кузовных работ.
- Усиленная цепь.
Стапель для быстрого ремонта оснащен усиленным захватом отбортовки, что гарантирует отсутствие рисков соскальзывания автомобиля с платформы. Таким устройством можно легко поправить незначительные удары в боковые части машины, при этом без обязательного крепления авто к полу.
В модели предусмотрена возможность ограничения движения поворотных деталей за счет стопорных строений на шарнирах. Основная колонна плавно регулируется в вертикальном положении в любом направлении тяги, что уменьшает время восстановительных работ. Рабочий процесс проходит следующим образом:
- Поднятие авто на нужный уровень и закрепление под колеса специальных блокаторов.
- Помещение машины на ремонтную платформу.
- Подвод зажимов под отбортовку и фиксирование к рампе.
- Укрепленная колонна устанавливается в нужное место с помощью шарнира.
Вес такой конструкции не превышает 400 кг, башня может наклоняться на 90 градусов.
Стапель для поправки геометрии кузова
Нарушение геометрии кузова часто приводит к опасной ситуации на дороге
. Малейшее отклонение геометрии от нормы вызывает такие явления, как занос, плохой вход на поворот и т.д. В любой технической документации указываются контрольные точки, по которым специалисты определяют правильную геометрию авто и, соответственно, параметры ее искажения.
Осуществляется при помощи стапеля, который силовым механизмом тянет его на место. Восстановление геометрии кузова своими руками осуществляется при помощи заводского оборудования и самостоятельно собранного устройства.
К особенностям стапелей относятся:
- Наличие на платформе 4-х анкерных стоек, установленных в любом месте удлиненных паз.
- Тяговое усилие колонн – до 10 тонн.
- Полный подъемник обеспечивает плавное регулирование всей платформой.
- Наличие въездных аппарелей.
Изготовление стапеля своими руками: конструирование рамы

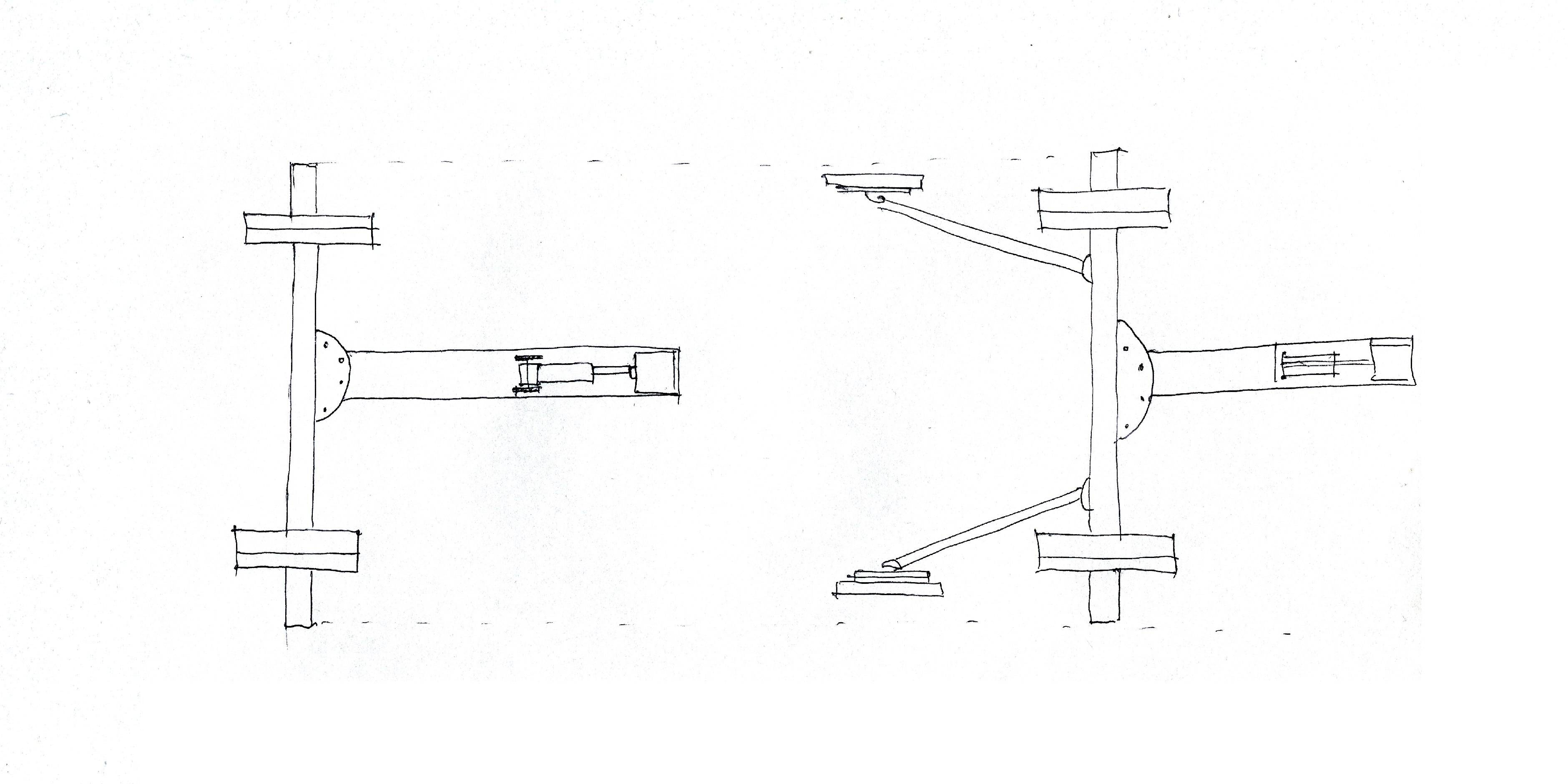

Изготовить стапель можно самостоятельно, для этого стоит изучить видео и фото в интернете, где описана поэтапная работа по его созданию. Много времени и средств процесс изготовления самодельного устройства не займет. Безусловно, для ремонтных работ необходима гидравлика, которую в домашних условиях изготовить не представляется возможным. Поэтому рассмотрим, как можно сделать раму стапеля, отвечающую за фиксацию авто. Начинать нужно с чертежа, который можно создать самому, либо скачать фото в интернете.
Для изготовления поперечной балки необходим металлический профиль, на котором впоследствии будет закреплена стойка с захватами, фиксирующими пороги машины. Захваты для порогов делают из металлических уголков, в которых просверливают отверстия под крепежные болты. Затем уголки приваривают к балке. Проделывать отверстия нужно, учитывая модель авто. Если необходимо изменить размеры, можно просто просверлить в балке дополнительные отверстия. Минимальные размеры профиля – сечение 40х80 мм и длина 150 мм. Такие параметры позволяют выполнять ремонт почти всех видов легковых машин.
Для того чтобы изготовить стойки, понадобится продольный металлический профиль сечения 20х40 мм. Высота каждой стойки должна равняться 25 см. Для укрепления нужно приварить косынки из этого же профиля. Вверху привариваются уголки для захвата порогов машины.
Чтобы обеспечить хорошую сцепку, можно предварительно нанести насечки либо приварить гайки. В качестве креплений используйте болты и гайки с мелкой резьбой. Полезный совет: элементы крепежа лучше всего позаимствовать с иномарок, где болты намного прочнее и качественнее, чем в любом магазине. Фиксировать стойки на балке лучше болтами М10: такой крепеж позволяет работать с гидравликой, развивающей тяговое усилие в пределах 4 тонн.
Завершающий этап работы
Для предохранения от коррозии следует создать надежное защитное покрытие, ведь устройство будет установлено в месте повышенной влажности. Для этого, предварительно очистив все элементы конструкции, покрываем ее грунтовкой. Наиболее надежную защиту от появления ржавчины обеспечит эпоксидная грунтовка, поэтому лучше воспользоваться ею. Не дожидаясь высыхания грунтовки, нанести краску пульверизатором. (Для придания презентабельности самодельной конструкции, то есть фабричного вида, можно после высыхания краски нанести на раму черные полосы).
Итак, самодельная рама почти готова. Остается только установить ее в подготовленное место. Можно изготовить еще одно подобное устройство, но не фиксировать его к полу, а укрепить на поворотной колонне. Соединив такую конструкцию с описанной выше, получим передвижной вариант.
При сильных ДТП автомобиль получает деформацию кузова. Неисправный корпус влияет на расход топлива и управляемость. Кузов с нарушенной геометрией не сможет защитить пассажиров в случае повторного ДТП. Стапель для кузовного ремонта это необходимый инструмент для ремонта машины.
Стапель для правки кузова – это приспособление для проведения кузовного ремонта. Стенд предназначен для выправки серьезных повреждений авто, и оснащается креплениями, позволяющими вытягивать кузов, а также менять форму и размер некоторых элементов. Стапелем устраняют серьезные повреждения автомобильного корпуса.
Стапель для кузовного ремонта своими руками
Стапель – сложное ремонтное оборудование, которое требует профессиональных навыков, как с эксплуатацией устройства, так и со сборкой. Стапель своими руками изготавливается из стандартных приспособлений:
- Металлический профиль длиной 150 см с сечением 40х80 мм.
- Стальной продольный профиль с сечением 20х40 подходит для опорных стоек.
- Уголки понадобятся для приварки к стойкам.
- Сварочный аппарат.
- Болты и гайки мелкой резьбы.
- Крепежи (лучше всего подойдут от иномарок).
- Антикоррозийная эпоксидная грунтовка.
- Порошковая краска, краскопульт.
- Болты М10.
- Гидравлическое устройство с уровнем тяги не менее 4 тонн.
- Мощная цепь с крюком.

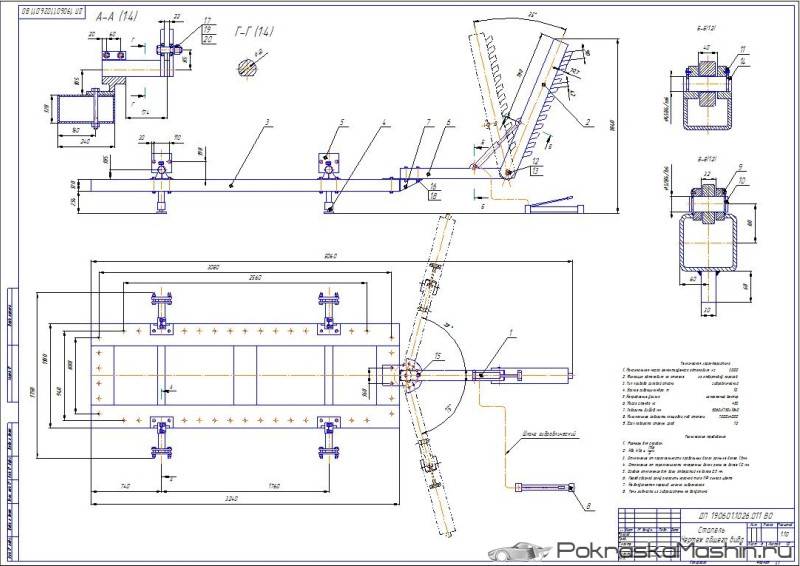

Для сборки стапеля нужны чертежи, чтобы сделать все правильно. Без них могут возникнуть проблемы и нестыковки деталей.
Чертежи можно найти в Интернете. Сооружение элементов стапеля проходит следующим образом:
- К металлическому профилю, служащему поперечно балкой, нужно приварить уголки с отверстиями под болты. Получится стойка с захватами. Если требуется стапель для одной машины, то все отверстия должны быть проделаны по индивидуальным параметрам.
- Продольный стальной профиль – стойки – лучше усилить уголками. Это требуется для правильного захвата порогов авто. Минимальная высота стойки составляет 25 см.
Перед началом монтажных работ необходимо окрасить . Подойдет и , но первый вариант более качественный и надежный:
- Все элементы будущего стапеля нужно очистить и обезжирить, а затем , устойчивой к коррозии.
- После грунтовки приспособления для ремонта автомобилей следует и дождаться полного высыхания.
После этого процесс монтажа продолжается:
- Все стойки рекомендуется фиксировать болтами М10. Они отлично служат при работе с гидравликой любого уровня тяги.
- Полученный стапель нужно поставить в рабочее пространство с учетом минимальных параметров: легковое авто должно свободно помещаться на стенде, причем обязательно отсутствие каких-либо посторонних предметов, мешающих движению стапеля.
- В завершение осталось прикрепить цепи и захваты.
Как сделать стапель своими руками, спросите вы: чертежи, материалы, вспомогательные средства находятся в свободном доступе, поэтому работы по сборке собственного ремонтного стенда под силу каждому автовладельцу. Было бы желание.
Хочешь знать о покраске автомобиля все? Читай еще полезные статьи:
- . Вы пробовали ее красить?
- . Как сделать ее правильно.
- . О чем молчат производители.
Справиться с рихтовкой кузова автомобиля без использования специальных вспомогательных средств не получится. Одним из основных приспособлений для работ по восстановлению геометрии кузова, нарушенной в результате аварии, является стапель. Это устройство позволяет прилагать усилия в несколько тонн для сжатия или растягивания кузова. При этом обязательным условием является надежное крепление автомобиля на специальной раме: от этого будет зависеть результат работы.
Если нет возможности приобрести такую конструкцию, возможно использование самодельного стапеля для кузовного ремонта.
