Как сделать защелку на калитку

Что можно сделать самому

Любая защитная система, изготовленная самостоятельно, имеет свои преимущества: позволяет изготовить конструкцию, которая уже не производится, а ещё сэкономить время и деньги. Предлагаем детальные инструкции по изготовлению запоров для гаражей своими руками, чтобы Вы смогли выбрать наиболее подходящий вариант.

Самым простым в создании замков станет проверенная годами вертушка. Найти её в продаже крайне проблематично. Если коротко – это зафиксированная сквозным болтом планка, при запирании она проворачивается вокруг горизонтальной оси и укладывается в пазы.

Вертушка закрывается только изнутри и обеспечивает плотное прилегание створок распашных ворот.

Из материалов Вам понадобятся металлическая планка или брус (оптимальная толщина – 50 мм, длина – две трети ширины ворот).

  1. Фиксируем брус по центру ворот, к краю одной из створок, закрепляем сквозным болтом (10- или 12-мм) и насаждаем на него шайбы.
  2. Устанавливаем несколько петель для запора вверху и внизу, что позволит открывать двери вращательным движением.

Не будет лишним обработать материалы для замка антикоррозийным составом для сохранения механизма при непогоде и осадках.

Горизонтальный ригель

Другими словами – шпингалет. Данный тип зачастую используется для въездных ворот. К сожалению, он не создаст плотного прилегания створок, тем не менее, всё же остается надёжной и прочной системой.

Создание запорного устройства:

  1. Загибаем отрезок арматуры (диаметр – 20 мм) в форме буквы Г либо привариваем ручку.
  2. Монтируем на створках отрезки трубы, кольца или петли.
  3. К противоположной створке крепим трубку (диаметр – чуть больше 20 мм) для плотной фиксации отрезка.

Резьбовой запорный механизм

Чтобы сделать запоры на гаражные ворота данного типа, потребуется металлическая планка. Длина материала должна превышать длину створок. С одной стороны устанавливаем планку на отдельное ушко на стене.

В конце другой стороны нужно создать в рейке отверстие для болта. В стенном или воротном отверстии делаем резьбу. Поверх неё для большей защиты механизма крепится металлический кожух.

Защитный вертикальный засов

Устанавливаем конструкцию на раме, ближе к краю створки крепится рычаг. Основной материал – профильная труба или металлический уголок. Для засова нужно несколько отрезков трубы приварить к раме и сделать в ней отверстия для фиксации створки.

Необходим и фиксатор для закрепления самого замка. Этому поспособствует выступ для рычага запора.

При создании отверстия учитывайте все параметры ворот – длину, высоту и вес.

Электромеханический замок

Для самостоятельного создания комбинированной электромеханической конструкции используют уже упоминаемый нами сувальдный механизм. Из замка вынимают пластины с фигурными вырезами, меняют на направляющую и крепят к ригелям. Для них делают отверстие в торце второй створки ворот (менее зафиксированной).

На месте крепления приваривают уголки, а в дальнейшем устанавливают замок. Подводом источника питания выступают аккумулятор или блок питания. Этот тип замков достаточно затратный. Не забывайте также, что без электроэнергии в гараже он не будет функционировать.

Безопасность автомобиля – прежде всего. Мы подобрали информацию о конструкциях, типах и работе механизмов дополнительных гаражных замков; собрали материал о том, как создать запоры для охраны гаражей своими руками. Всё, чтобы гараж стал крепостью для железного коня.

Надеемся, мы внесли вклад в защиту вашего автомобиля от злоумышленников. Будем рады комментариям и распространению нашей информации.

Чтобы засовы служили долго: совет

Без защиты от внешних проявлений любой запор вряд ли долго прослужит. Понадобится потайная ниша из металла или другого материала, чтобы на сам механизм не поступала влага. Применение машинного масла для смазывания рабочих механизмов будет нелишним.

Для изготовления запора для откатных ворот с калиткой нужно всего лишь точно измерить будущую конструкцию и начертить верный чертеж. Только при таких условиях защелку изготовит любой мастер, имеющий набор необходимых инструментов для точных работ.


Пример задвижки из дерева

В случае если замок, который понравился, изготовить своими силами не удалось, можно всегда обратиться в надежную компанию, где за вполне доступную цену сделают качественный монтаж запора.

Оповещение, как средство защиты от проникновения

На дачах повсеместно устанавливаются «голосистые охранники» звуковой сигнальной системы. Кто мало-мальски дружит с электричеством и электроникой, оснащает окна, двери чувствительными датчиками, реагирующими на любые попытки вторжения. Такие же анализаторы можно зафиксировать и на калитке у входа. Информация, полученная от них, передается в общую систему, где преобразуется в сигнал. Громкий тональный звук пугает не только непрошеных гостей, но и всю округу. Чем больше датчиков, тем система эффективнее, а стало быть, дороже. Но какой бы совершенной она не была, без калитки в сложной цепочке получения и обработки информации все равно не обойтись.

Выбор механизма

Если это ваша первая самодельная конструкция, то лучше начать с простейших элементов. Данный опыт, несомненно, пригодится для выполнения более сложных засовов.

Простой засов

Это самое легкое приспособление для крепления на воротах. Чтобы его закрепить, нужно запастись тремя скобами из металла, шпингалетом и основой для него. Потом скобы надо приварить сваркой к внутренней стороне ворот и закрепить на них шпингалет. Дальше для крепости к скобам прикручивают перпендикулярно к полу ограничитель. Главное, чтобы он был чуть выше скоб.

Изготовить очень просто

Запоры на проушинах

Такая конструкция не займет много времени для сборки. Любой дилетант легко справится с этой задачей. Потребуются проушины, купленные в магазине или выполненные из металлических пластинок.

Какие бывают калиточные замки

Например, защелка бывает механическая (с ключом), ручная. Дополнительная установка ручной пригодится, если ключи потеряются.

По расположению направления монтировки делят на горизонтальные и вертикальные.

По тому, как работает сам механизм, они бывают винтовые, сдвигающиеся накладные, поворотные с пазами, на пружинах, ригельные, электромеханизмы (работающие в автоматическом режиме).

Запор можно сделать самому или купить.

Раньше обыкновенные задвижки были самыми распространенными. Сейчас появилось большое количество других замочных типов, которые стали активно применять для различных дверей.

Хороший вариант для деревянного ограждения

Делая калитку своими руками, не поленитесь установить простую задвижку в виде вертушки или щеколды.

Еще несколько способов

Иногда на ворота устанавливают фляжные запоры. Они способны открываться и закрываться очень быстро. Делают запоры из куска трубы, в котором прорезаны специальные отверстия. В эту трубу вставляется отрезок арматуры или металлического прута. Запор работает как оконный шпингалет. При таком способе запора полотна ворот не всегда притягиваются к своему месту в раме. Приходится тратить свои усилия.

Запорные устройства винтового типа хорошо притягивают полотна ворот. Про секретные запоры говорить сложно. Для их изготовления нужно знать и уметь довольно много. При изготовлении запоров любых систем необходимо учитывать:

Изображение 3. Различные приспособления для засовов и других запоров.

По совокупности всех показателей наиболее предпочтительны механические системы запирания гаража. Они способны выдерживать значительные усилия, направленные на них. Нельзя забывать и о том, что чем проще изделие, тем оно надежнее. Шпингалетные затворные системы хорошо зарекомендовали себя. Их можно дополнить пружинным упором вместе с ручкой значительно большей длины. Такие устройства позволяют экономить свое время. Со временем может появиться люфт в воротах, оборудованных засовами. Но это устройство зарекомендовало себя на воротах из профнастила.

Чтобы изготовить самодельные запоры для гаражных ворот своими руками, необходимо приготовить:

Само изготовление запорного устройства не представляет особых сложностей. Приварить колечко на створке ворот – это нетрудно. Далее нужно отметить место монтажа замка, отрезать куски прута. К верхней их части привариваются короткие отрезки, нужные для фиксации прутьев в земле.

Ригельное устройство для запирания гаража состоит из амбарного замка, который давно заслужил популярность. Наиболее популярны замки компаний Border, Cisa, Эльбор и Меттем. Они отличаются прочностью всех составляющих, дополнительными механизмами, осуществляющими секретность.

Сделать запоры для ворот своими руками не очень сложно.

Не надо для этого использовать дорогостоящие материалы и инструменты. Нужно будет лишь периодически смазывать замки и другие устройства. Для этой цели подойдет графитный порошок, трансформаторное или веретенное масло. Двери, особенно металлические, нужно красить. В замок на калитку порошок просто вдувается с помощью трубочки.

Самостоятельное изготовление

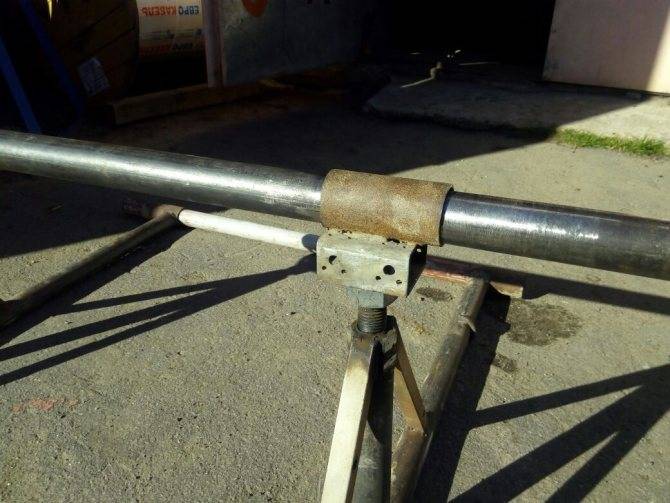

Запоры-задвижки своими руками

Засов такого типа более популярен и в магазине можно найти несколько разных конструкций: плоские, круглые, с пружинами. Но их легко сделать своими руками из подручных средств. Для этого желательно иметь:

Изготовление задвижки начинаем с поиска пары труба-стержень. Стержень (запирающий пруток) должен свободно перемещаться в трубе. Отметим, что труба не обязательно должна быть круглой. В профильную трубу 15х15 мм с толщиной стенок 2 мм входит пруток диаметром 10 мм. Для усиления ее можно вставить в трубу следующего размера (20х20) и заварить края. Толщина стенок станет 4 мм – более чем достаточно.

Самый простой вариант задвижки, когда берут три отрезка трубы и стержень. Два отрезка приваривают непосредственно на створки ворот, вставляют пруток и приваривают ручку-болтик (как у оконного шпингалета). Ответную часть крепят на другой створке.

В более сложном варианте два отрезка трубы варят к полосе металла, добавляют ограничители хода, ушки для замка, иногда возвратную пружину. Затем такую задвижку можно прикрутить на саморезы, болты, приварить к любым воротам.

По такому же типу делают фиксаторы для створок в крайних положениях, только отрезки труб приваривают вертикально в нижней и верхней части створок.

Как врезать замок в калитку из профнастила своими руками

Схема врезки замка: а – нанесение разметки на торце металличсекого полотна; б – сверление отверстий; в – чистка внутренней поверхности паза.

Если каркас калитки изготавливался из тонкой профтрубы, под замок необходимо сварить короб из стали. Конструкция должна предусматривать минимальные боковые зазоры, которые будут оставаться между стенками и корпусом запирающего механизма. Короб лучше делать из 3-миллиметровой стали.

С торца калитки выбирают паз под ригель и сверлят дыры для скрепляющих винтов. При этом стараются вывести их за пределы короба, в противном случае не удастся скрутить гайку с винтом. По обеим сторонам короба выбирают пазы под ключ либо под весь сердечник. На столбе в паз под ригель крепят ответную часть замка.

Другой способ врезки замка применяют для монтажа готовых устройств с минимальной шириной. Ставят их в профтрубу размером не менее 40 х 40 мм.

Работу выполняют в пять шагов без привлечения сварочного аппарата.

  1. После разметки по боковой стороне дверцы выбирают паз под корпус. Два реза болгаркой проделывают вертикально, а третий – по диагонали предполагаемого прямоугольника. Образовавшиеся треугольнички выгибают наружу и срезают. Края опиливают до идеальной гладкости.
  2. По бокам сверлят дыры для винтов и сердечника.
  3. Место паза для ответной части определяют, смазав ригель густой массой (например, шпаклевкой или зубной пастой). Когда при закрытой калитке повернется ключ, на столбе отпечатается нужное место для паза.
  4. Фиксацию личины в пазу проводят саморезами.
  5. Замок закрепляют винтами, вставляют в него квадратный стержень и надевают ручки. По обеим сторонам конструкцию закрепляют стяжными болтами.

Шпингалет

Калиточный шпингалет представляет собой один из самых простых и распространенных видов запора. Такая задвижка может быть односторонней и двусторонней. Двусторонний отличается тем, что задвижка имеет две ручки управления.

Вторая выводится на улицу.

Простой шпингалет на деревянной калитке Односторонняя может служить для запора только изнутри или если расположить его достаточно высоко, то можно открывать и закрывать через верх.

Если выполнить в двустороннем варианте, то установить его можно в любом месте, лишь бы удобно пользоваться.

Металлический прут длиною 15–20 см и трубка по его диаметру. Для изготовления требуется подготовить не менее трех колец. Два из них будут располагаться на калитке, а третье — фиксироваться к краю ограждения.

Хотя это необязательно и его роль может выполнить отверстие.

  1. Делаем и крепим металлические кольца в нужных местах. Их можно зафиксировать с использованием сварного соединения или приварив сваркой к основанию и потом закрепить болтами.
  2. Устанавливаем запирающий прут, так, чтобы открытие калиточной дверцы было полностью заблокировано.
  3. Привариваем упор на запирающий прут, который будет играть и роль ручки.
  4. При монтаже двустороннего шпингалета делаем все на пластине.
  5. К запирающему штоку привариваем сразу две ручки. При этом ручка, выходящая на улицу, должна быть длиннее.
  6. Делаем крепление на калитке под запор.
  7. Вырезаем прорезь для ручки и устанавливаем конструкцию.

Несколько подробнее про двусторонний засов можно посмотреть на видео: Самостоятельное изготовление не должно вызывать сложностей. Особенно удобен такой запор на калитке из профнастила.

Изготовление запоров своими руками

В категории засовов для ворот наблюдается огромное разнообразие моделей. Но, как и в любом другом соперничестве, побеждают наиболее простые, но эффективные решения:

  • Запоры на проушинах. Самый распространённый вариант, который легче всего изготовить своими руками. В центральной части створок, в том месте, где они прилегают друг к другу, приваривают по одной проушине на каждой стороне. В получившийся проём впоследствии можно будет повесить обычный навесной замок.
  • Штырьковый механизм. Стандартное устройство, которое работает по принципу запора на контейнерах. На углах створок методом сварки устанавливается вертикально по одной полой металлической трубе. При этом трубка не должна быть длиннее 20 см. Такие же отрезки труб вкапывают в грунт. Затем берётся 2 40–50 сантиметровых куска арматуры, которым придаётся форма шпингалета. После этого каждый запор «продевается» вертикально через полые трубки.
  • Засов. Чтобы сделать такой запор для ворот своими руками, потребуются 4 металлические скобы, основание и шпингалет. Скобы приваривают к металлическому основанию, и проводят через них засов. Чтобы засов не выпадал, можно приварить к нему небольшую ручку или иной ограничитель. Чтобы изготовление своими руками было максимально надёжным, длина засова должна равняться длине створки ворот.
  • Защёлка. Необходимы 4 либо 6 Г-образных металлических крючков, одинаковых по размерам. Крюки устанавливают примерно в местах соприкосновения створок ворот и на противоположных концах. Через эту конструкцию продевается металлическая трубка или засов. Как и в предыдущем варианте, возможно придание засову формы шпингалета.

У таких моделей есть огромные преимущества: возможность их создать своими руками, простота в эксплуатации и надёжность. По этим причинам, собственноручные защитные механизмы и обрели такую популярность.

Выбор механизма

Механические модели для врезки легко установить самостоятельно, классифицируются на 3 основные группы:

  • Кодовые. Их открывают с наружной стороны посредством ввода цифр. Чтобы открыть изнутри есть рычаг, защелка. Недостаток механизма – истирание кнопок.
  • Сувальдные. Отличаются по форме ключей. На них имеются бороздки с разными в высоту зубчиками, соответствующих тонким пластинам внутри замка. При использовании неподходящих ключей не получится открыть замок. Сувальд, по сути, это скрытый секрет. Главное преимущество – длительная эксплуатация, возможность усиления кодом, нормальная реакция на высокую влажность, доступная стоимость. Но есть и недостатки. Основной – слишком большой ключ. Также многие хозяева говорят о неудобстве того, что изнутри для открытия и закрытия также нужен ключ.
  • Цилиндрические. Отличаются иглоподобным механизмом. Он должен идеально совпасть с ключом. По-другому этот тип называет английским, так как имеет компактный ключ. Механизм при необходимости поддается ремонту, плохо переносит влагу, попадание пыли.

Правила – как выбрать

Владельцы частного дома подбирают замок для калитки с учетом длительного срока эксплуатации, а перед выбором обязательно обозначаются требования к изделию. Профессионалы советуют присматривать к следующим критериям в процессе покупки:

  • Любой замок не должен бояться высокой влажности, попадания пыли, должен быть отказоустойчивым. Обычно таковыми являются сувальдные типы механизмов с бородочым ключом.
  • Лучше выбирать варианты, которые будут исправно функционировать с любой стороны от входа и без ключа. А когда механизм закрыт ключом снаружи – чтобы его можно было отпереть вручную изнутри.
  • Следует устанавливать компактные замки и ручки. Для массивных потребуются крепкие калитки внушительных размеров. Крупные засовы плохо гармонируют с калиткой их профнастила, а в месте установки обшивка может легко повредиться.
  • При приобретении нужно проверить легкость работы ключа. Не стоит брать модель, в которой ключ прокручивается с усилием, так как она быстрее сломается.
  • Установленный механизм требуется перепроверить по несколько раз. При выявлении неудобств их сразу исправляют. Замок с ручкой должен плотно крепиться на полотно, в противном случае в месте зазора накапливается влага после дождя, в итоге приводящая изделие в негодность.
  • Требуется подбирать модели для эксплуатации на улице. При правильном подборе замок и ручка для калитки прослужат максимально долго.

После того как выбор сделан, можно начинать установку. Справиться с этим сможет любой человек с минимальным опытом.

Современный рынок запорных механизмов

Прогрессивные методы разработки надежных моделей запоров для ворот и калиток позволяют владельцам загородных участков приобретать электромеханические и электромагнитные замки.

Надежность второго типа объясняется в подаче силы напряжения, которая и приводит в действие створки ворот. Магнит имеет свойство буквально прилипать к металлической поверхности, и открыть его без применения набора специальных инструментов не представляется возможным в принципе.

Данный комплект отличается дороговизной, но, по мнению экспертов в этой области, затраты полностью и целиком себя оправдывают. Самые последние модели открываются после подтверждения отпечатка пальца хозяина усадьбы. Сделать подобный механизм своими руками без специальных навыков нельзя.


Обычная конструкция защелки для калитки

Засов своими руками

Как изготовить «вертушку»?

Материал для засова.

Для того, чтобы сделать засов на ворота по типу «вертушка», необходимо минимум материала, инструментов и времени. Основой для затвора может служить деревянная балка или кусок профильной трубы, а из инструментов потребуется дрель, болгарка и болты.

Первым делом, следует отмерить на заготовке основы середину и сделать на этом месте отверстие, диаметр которого должен будет подходить под размер болта. Затем такое же отверстие необходимо просверлить в одной из створок ворот.

После этого заготовка временно крепится с помощью болта на створку, чтобы определить, где именно будут располагаться скобы. При этом они должны быть зафиксированы таким образом, чтобы одна из них была направлена открытой частью вверх, а другая – вниз. Сама основа устанавливается в строго горизонтальном положении.

Завершающий этап в изготовлении «вертушки» – подготовка конструкции к установке замка. Для этого в одной из скоб, а также в конце трубы, которую необходимо загнуть с этой же стороны, делается отверстие. После чего можно считать, что запирающее устройство готово к использованию.

Кованые ручки – лучший вариант для калитки

Среди всех материалов особое внимание привлекает кованый металл. Такие изделия часто украшают калитки домов, ворота во дворах

Они эстетически привлекательны, изящны, могут использоваться для украшения дверей гостиниц, музеев, кафе. Кованая ручка прекрасно впишется в любой стиль, дополнит его роскошью и колоритом прошлых веков.

Именно этот материал как нельзя кстати подчеркнет вкус владельца помещения, его респектабельность. А еще кованые изделия чудесным образом подходят для входных калиток из стекла, пластика, дерева, металла.

Кованая ручка на калитке — это престижно

Вы сможете сделать с кованой ручкой все, что пожелаете. Например, покрасить ее, покрыв новым цветом в тон забора. Это сделает изделие более аккуратным и оригинальным, придаст всему сооружению из профнастила желаемое тематическое настроение. Кстати, именно ковка позволяет целенаправленно “состарить” изделие, имитировать его под серебро или даже золото. Оно отличается отличными показателями жароустойчивости, износостойкости – этим могут похвастаться далеко не все материалы.

А еще ручки совершенно не боятся коррозии, поэтому гарантированно прослужат вам долгие годы.

Перед покупкой обязательно учитывайте, из какого материала сделана калитка. Это может быть профнастил, каркас с сеткой, штыки и пр. Уже в зависимости от конструкции и определяется процедура монтажа.

Для дополнительной защиты нередко закрепляется замок.

Самостоятельное изготовление

Если нет желания или возможности приобретения запирающего механизма, то можно сконструировать запор на калитку своими руками. Чаще всего владельцы земельных участков предпочитают самостоятельно изготавливать:

  • Самозакрывающаяся щеколда на калитку.
  • Запирающее устройство для калитки со щеколдой и верёвкой.
  • Пружинный запор.
  • Потайной замок.
  • Винтовой запор.

Создание каждого из перечисленных замков на металлическую или деревянную калитку имеет свои особенности.

Щеколда

Популярность защёлки на калитку, во многом обусловлено эффективностью подобного устройства. Разновидностей таких запоров много, а изготовить её своими руками из подручных средств достаточно просто. Вот одна из них, для этого требуется:

  1. Подготавливаем основу запорного механизма в виде пластины толщиной 3 мм с размерами 10*10 см с отверстиями по краям ⌀ 3–4 мм.
  2. Привариваем посередине сваркой к ней болт под крепление защёлки.
  3. Делаем плоскую и узкую пластину толщиной не менее 3 мм и шириной 3 см. При этом его длина не должна превышать 10–15 см и на краю сверлим отверстие под болт.
  4. Крепим запорный рычаг и установив его горизонтально привариваем под ним упор. Упор не даст опуститься рычагу вниз.
  5. Крепим к основной запирающей пластине ручку для открывания.
  6. Зафиксировать готовую щеколду на калиточной дверце.
  7. Делаем зацеп в виде треугольника с прорезью под запор и закрепляем на краю калиточного проёма, ориентируясь на положение щеколды на дверке. После монтажа запорный рычаг должен свободно подниматься и опускаться.
  8. Для открывания с наружной стороны протянуть шнур приподымающий рычаг.

Шпингалет

Калиточный шпингалет представляет собой один из самых простых и распространённых видов запора. Такая задвижка может быть односторонней и двусторонней. Двусторонний отличается тем, что задвижка имеет две ручки управления. Вторая выводится на улицу.

Односторонняя может служить для запора только изнутри или если расположить его достаточно высоко, то можно открывать и закрывать через верх.

Если выполнить в двустороннем варианте, то установить его можно в любом месте, лишь бы удобно пользоваться.

Металлический прут длиною 15–20 см и трубка по его диаметру. Для изготовления требуется подготовить не менее трёх колец. Два из них будут располагаться на калитке, а третье — фиксироваться к краю ограждения. Хотя это необязательно и его роль может выполнить отверстие.

  1. Делаем и крепим металлические кольца в нужных местах. Их можно зафиксировать с использованием сварного соединения или приварив сваркой к основанию и потом закрепить болтами.
  2. Устанавливаем запирающий прут, так, чтобы открытие калиточной дверцы было полностью заблокировано.
  3. Привариваем упор на запирающий прут, который будет играть и роль ручки.
  4. При монтаже двустороннего шпингалета делаем всё на пластине.
  5. К запирающему штоку привариваем сразу две ручки. При этом ручка, выходящая на улицу, должна быть длиннее.
  6. Делаем крепление на калитке под запор.
  7. Вырезаем прорезь для ручки и устанавливаем конструкцию.

Несколько подробнее про двусторонний засов можно посмотреть на видео:

Самостоятельное изготовление не должно вызывать сложностей. Особенно удобен такой запор на калитке из профнастила.

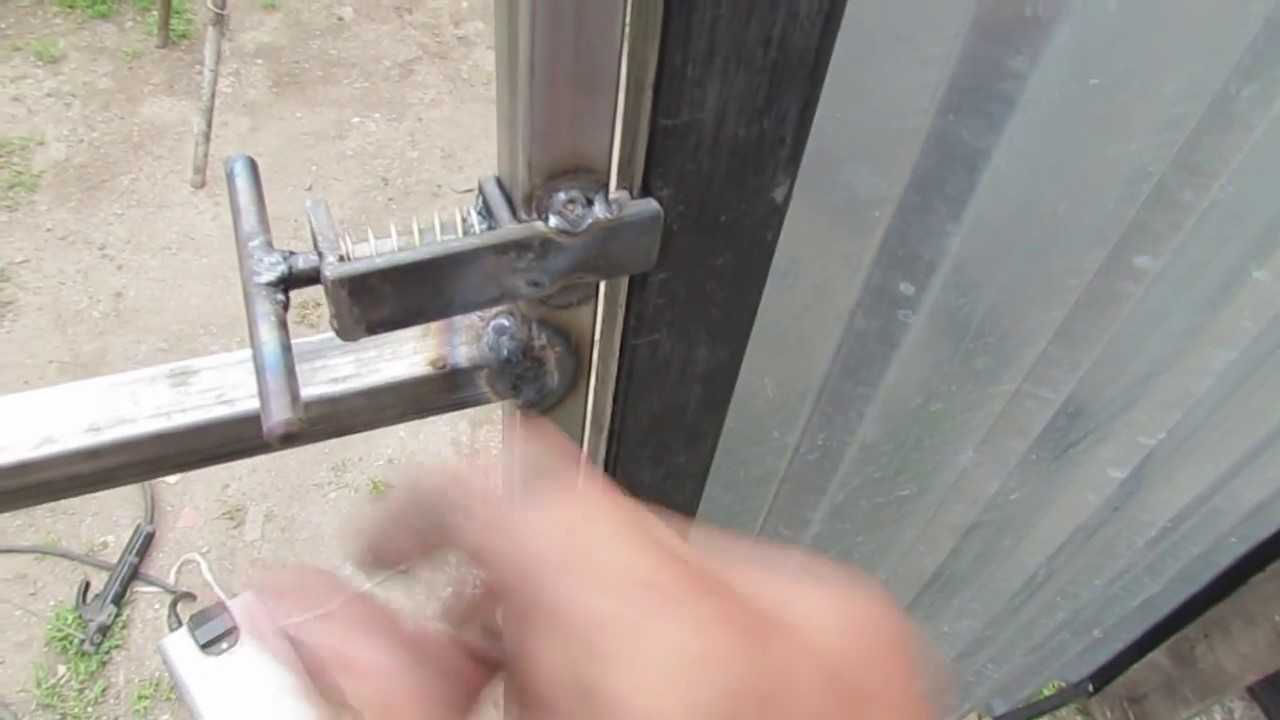

Пружинный засов

Чтобы своими руками сконструировать пружинный засов, требуется сначала подготовить необходимые инструменты и материалы. Из инструментов понадобится: болгарка,

сварочный аппарат, молоток и дрель, материал — стальная пластина (3–4 мм толщиной и 10–15 см длиной), стальной прут (⌀ 10–12 мм), кусок трубки по диаметру прута, пружина, шплинт. Далее:

  1. Обрезается кусок стального прута длиной 20–25 см.
  2. Согните его под прямым углом 5–10 см от края.
  3. По заданным размерам отрезается стальная пластина, после чего на неё навариваются два небольших направляющих кольца из трубы длиной 2 см.
  4. В стальном пруте просверлить отверстие диаметром ⌀3 мм под шплинт.
  5. В зависимости с какого края будет отверстие, запор будет сам открываться или закрываться.
  6. Отрезанный стальной прут вставляется в приваренные кольца. При этом вставляя прут, наденьте на него пружину и шайбу. Шайба должна быть со стороны отверстия.
  7. Пластина, являющаяся основанием для механизма, приваривается к забору.
  8. На проём крепится сваркой третье кольцо из трубки, в которое будет входить засов. Если позволяет конструкция, то можно просто просверлить отверстие под прут.

Запор на калитку с секретом своими руками

«Вертушка» на калитку: проще простого

Такое незатейливое охранное устройство можно изготовить из подручных средств. Берется небольшой деревянный брусок 100 х 200 х 50 мм. Прибивается посередине толстым гвоздем или сквозным болтом к опоре калитки.

При повороте вокруг своей оси в горизонтальном относительно земли положении «вертушка» будет фиксировать калитку в закрытом виде. Метиз ввинчивается изнутри с использованием шайб. Между ними располагается пружинка. Надетая щеколда дополнительно прижимается гайкой. В этом случае дверки прилегает к опоре достаточно плотно. Провернув перекладину на 90 градусов и выставив ее параллельно опоре, препятствие убирается, калитка открывается.

Слабым местом конструкции считается место крепления к столбу. Прибитая с усилием «вертушка» хорошо держится в положении «закрыто», но при попытке открыть калитку, она проворачивается туго. Если же оставить люфт между двумя деталями, то сделать поворотное движение перекладины в положение «закрыто» будет легко, но здесь возможно самопроизвольное открывание калитки, например, при легком толчке, или дуновении ветра. Да и гнездо под болт само по себе со временем деформируется, расшатывается. Вертушка перестает «держать» заданное положение. Исправить ситуацию поможет обыкновенная пружина в диаметре чуть больше, чем сечение болта. Небольшой ее фрагмент (буквально 3-4 витка), надетый на забиваемый болт или гвоздь со стороны рабочего тела, будет своего рода, компенсатором, реагирующим на прикладываемые усилия и удерживающим «вертушку» в нужном положении. При этом снаружи запорный механизм не виден, его можно открыть только со стороны двора.

Оповещение, как средство защиты от проникновения

На дачах повсеместно устанавливаются «голосистые охранники» звуковой сигнальной системы. Кто мало-мальски дружит с электричеством и электроникой, оснащает окна, двери чувствительными датчиками, реагирующими на любые попытки вторжения. Такие же анализаторы можно зафиксировать и на калитке у входа. Информация, полученная от них, передается в общую систему, где преобразуется в сигнал. Громкий тональный звук пугает не только непрошеных гостей, но и всю округу. Чем больше датчиков, тем система эффективнее, а стало быть, дороже. Но какой бы совершенной она не была, без калитки в сложной цепочке получения и обработки информации все равно не обойтись.

Разновидности

Современные виды запоров для ворот различаются по особенностям крепления, типам конструкции, внешнему виду.

Тип конструкции

По особенностям установки выделяют горизонтальные, вертикальные и дополнительные запоры для ворот.

Горизонтальные устанавливаются в верхней, нижней, а также в центральной части створок. Используются преимущественно для ворот и калиток.

Запорные устройства с вертикальным принципом действия ставят сверху, снизу и в середине. Устанавливают в гаражах на приусадебных участках, сдвижных воротах дома.

Дополнительные используются в калитках, дверях небольших подсобных помещений и хозяйственных построек.

Легкость в монтаже

Особенности установки

Запирающие устройства могут быть врезного, поворотного, накладного сдвижного, винтового вида, а также с фиксацией. Последние виды запорных устройств имеют пружинный, поворотный или пазовый механизм.

Расположение

Элементы запорного приспособления устанавливают на специальных рамах или непосредственно на дверном полотне.

Покупной вариант

Виды моделей

  1. Вертушки. Ось вращения расположена посередине. Крутя засов, запирают оба полотна. Этот простой механизм прекрасно защищает от проникновения в помещение во время отсутствия хозяев. В течение долгого времени считалось, что открыть такое устройство невозможно.
  2. Шлагбаумный тип запора. Данная модель устройства является видом вертушки. Ось вращения находится на краю.
  3. Шпингалет. Это самый распространенный вид засова. Их покупают, но часто изготавливают самостоятельно. В последнем случае обычно делают очень прочными, однако при этом значительно страдает внешний вид. Запор используют для закрывания и удерживания полотен в необходимом положении. Шпингалет с пружинной основой подходит для откатных ворот.
  4. Конструкция фляжного типа. В механизме этого вида запоров выделяют петлю, фиксирующую рычаг, и сам рычаг. Засов крепится на полотно. Закрывая ворота, закрепляют петлю и перекидывают до конца рычаг. Считается, что если двери закрыты, все напряжение воспринимается фляжным механизмом. Открыть засов можно усилием, которое оценивается в несколько тысяч килограммов. Другое преимущество в том, что в таком запоре нет полых труб, поэтому они не засоряются.
  5. Поворотные стоечные. Этот механизм представляет собой вертикальную стойку в форме трубки. Ее крепят на четырех петлях к полотну. Посередине устанавливается рычаг, его делают на болтовом соединении, чтобы была возможность складывать. Рычаг позволяет стойке вращаться вокруг своей оси.
  6. Запоры с фиксацией. Такие приспособления применяются в грузовиках, контейнерах. По аналогии делают вертикальную блокировку также для дверей и ворот.
  7. Сейфовое устройство. Блокировка происходит в верхней и нижней частях.

Самыми надежными являются фляжный запор, поворотное стоечное устройство, засовы, устанавливаемые на сварной раме, вертушка.

Вертушка

Электромагнитные запоры

Если есть возможность подвести к калитке постоянное напряжение 12 Вольт, своими руками можно изготовить электромагнитный замок. Для этого применяют автомобильные активаторы дверей

Важно уточнить, при подаче или снятии напряжения активатор перемещает шток замка

Устройство необходимо установить скрытно под обшивку калитки или в какой-либо корпус для защиты от осадков и обледенения.

Используя ненужную или самую дешёвую автомобильную сигнализацию, делают замки с дистанционным открыванием.

Электрический магнит замка срабатывает при подаче напряжения от блока управления или работает от скрытой кнопки.

Недостатком конструкции является невозможность замозащёлкивания — при каждом закрытии необходимо активировать перемещение штока активатора.

Монтаж электромеханического замка

Электромеханические запорные устройства вставляются в калитку таким же способом, как и врезные. Их отличительные черты:

  • когда подводится питание для замка, следует надежно изолировать провод;
  • к замку необходимо подключить все механизмы, при помощи которых будет осуществляться управление;
  • также стоит установить устройство считывания карт или ввода кодовой комбинации.

После установки важно провести полную проверку устройства на работоспособность. Теперь участок можно считать защищенным

При подборе замка для распашных ворот учитываются такие факторы, как вес створок и их толщина, тип механизма запорного устройства, место установки. Стоит помнить, что каждый оптимальной надежностью отличаются врезные механизмы. Их сложнее взломать, а для деформации засова или калитки придется приложить немало усилий.

Изготовление шпингалета

Шпингалеты служат в качестве дополнительной защиты участка от проникновения посторонних в ночное время или когда все хозяева находятся дома.

Шпингалеты закрывают калитку с одной стороны.

Простейшее устройство состоит из нескольких деталей:

  • корпуса-направляющей;
  • засова;
  • ответной планки;
  • ручки для манипуляций;
  • ограничителя хода.

Изготавливают шпингалет из подручных материалов: металлической пластины, подходящего отрезка гладкой арматуры. Для крепления понадобятся саморезы, шурупы или болты с гайками.

Алгоритм работы:

  1. Замеряют расстояние между створкой калитки и противоположным столбом, чтобы вырезать рабочий орган необходимой длины. Размеры выбирают таким образом, чтобы у засова был достаточный запас хода, и он минимум на 2 см перекрывал ответную планку в закрытом состоянии.
  2. Соединяют детали шпингалета сваркой.
  3. Приваривают ограничитель хода, чтобы детали задвижки не выпадали из корпуса.
  4. Окрашивают детали.
  5. Монтируют шпингалет на дверь.

Устройство готово к работе.

Двусторонний шпингалет

Если калитка изготовлена из металлического профиля, засов можно скрыть внутри поперечины. Для этого в трубе вырезают необходимые отверстия для хода ручки. Такую же прорезь выполняют в профнастиле.

Заканчивают работу привариванием ручек изнутри и снаружи калитки.

Недостаток в том, что закрываться дверь на замок не будет, тем самым путь на участок окажется свободен для любого человека. В то же время такие запоры надёжно фиксируют калитку от воздействия животных и ветра.

Шпингалет может закрываться на навесной замок, для чего на него приваривают проушины.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
