Как установить автоматические гаражные ворота распашные и автоматику на них

Устройство и принцип действия

Секционные ворота состоят из нескольких элементов:

• направляющих;
• электрического привода;
• модулей;
• пружинного механизма;
• полотна;
• секций.

Основным механизмом, осуществляющим движение полотна, выступают направляющие. Они представляют собой профили, изготовленные из стали, крепящиеся вертикальным образом, по сторонам от проема, а также горизонтально – под потолком. На них находятся кронштейны, непосредственно двигающие основное полотно.

Направляющие должны быть установлены максимально точно, любое отклонение их по вертикали понижает эффективность функционирования всей системы. Они могут затруднять её свободное движение, что негативным образом скажется на герметичности закрытия створок.

Чтобы уравновешивать возможные колебания полотна, применяется пружинный механизм. Его установка требует правильной регулировки, от этого фактора зависит надежность всей фиксации.

Секции представляют собой пару листов из стали, пространство между которыми заполняется полиуретановой пеной. Последняя сберегает температуру внутри помещения, изолирует проникновение внутрь шума. Для повышения сроков службы панелей их дополнительно покрывают антикоррозийными составами. Иногда внутрь панелей монтируют прозрачные акриловые вставки, они гарантируют проникновение внутрь дневного света, отличаются высокой устойчивостью к ударам.

Кроме вышеперечисленного, такие конструкции оснащают:

• замками;
• торсионной системой;
• механизмами обеспечения безопасности;
• ручками;
• засовами;
• крючками.

Движение системы происходит таким образом:

• во время открывания полотно поднимает по вертикально направленным рельсам;
• после происходит его плавное преломление и перенаправление на горизонтально расположенные рельсы;
• после открытия проема, полотно находится над ним, удерживаемое там специальным механизмом.

Варианты открывания распашных ворот

Для распашной створки можно установить любой механизм открывания, но, перед тем как начинать работы, следует определиться, в какую сторону будут открываться и закрываться ворота. Схем всего две:

Самые распространенные приводы – это линейные автоматические, которые работают по принципу поступательного движения.

1. Классический вариант – распашные ворота открываются внутрь участка. В данном случае можно смело приобретать рычажковые и линейные приводы. Выбор по большей части зависит от типа опорных боковых столбов. Если используются стальные профилированные трубы либо швеллеры, то лучшим вариантом станет линейная автоматика. Распашные ворота с такой автоматикой более надежны, да и обходятся дешевле. Рычажковые в таком случае применяются реже, так как они слишком дороги. Сложнее, если распашные ворота поставлены на бетонные либо кирпичные колонны, линейные автоматические приводы уже не подходят, так как при закрывании они упираются в край опорного столба. Решением проблемы может стать только устройство углубленного желоба под механизм. А вот рычажная автоматика, которую можно установить наружу столба без необходимости дополнительных работ, в данном случае очень удобна и проста.

2. Открывание створок наружу используется реже, только в том случае, когда на территории самого участка места для этого недостаточно либо такой монтаж просто неудобен по ряду причин. Чтобы установить наружу створки, можно применять автоматику любого типа, но линейные приводы являются более целесообразными. Ставят их внутрь проема, занимает такой монтаж до 15 см полезного места. При узких воротах надо ставить автоматику вверху створок. В данном случае не требуется проведение каких-либо дополнительных работ, то есть механизм можно установить наружу опорных столбов, не применяя специального короба либо желоба, монтируемого в кирпичных, бетонных опорах. Это позволяет сделать все работы более дешевыми и простыми, времени на них требуется всего пару часов.

Выбор и расчёт двигателей

Расчет материалов и список инструментов

Для того чтобы изготовить автоматические ворота, нет необходимости в подготовке специального оборудования и инструмента. При изготовлении автоматического привода, возможно, потребуется выточка некоторых деталей на токарном станке.

В целом, для всей работы потребуется следующий перечень инструментов:

• гаечные ключи (набор);
• болгарка;
• сварочный аппарат;
• заклепочник;
• рулетка;
• чертилка из инструментальной стали;
• строительный уровень.

Помимо перечисленных инструментов, потребуются для проведения земляных работ емкости для подготовки растворов, лопата, трамбовка, материалы для установки опалубки. Также нужна защита всех поверхностей из металла от атмосферного воздействия. Для этого нужно подготовить преобразователь ржавчины, алкидную краску для наружных работ, грунтовку по металлу.

Материалы для откатных ворот

Чтобы автоматические ворота служили долго, необходимо подобрать качественные комплектующие.

Для расчета необходимых материалов для откатных ворот нужно определиться со следующими параметрами: размер проема, высота ворот, размер фундамента и тип зашивки полотна.

Для изготовления рамы потребуется 2 вида профильных труб:

• для внешнего каркаса параметры материала – 60х30х2;
• для внутреннего – 30х30х2.

При изготовлении рамы также потребуется направляющий профиль с параметрами – 60х70х3,5.

Рассмотрим расчет материалов для наиболее распространенного воротного проема 4х1,9 м, для которого используется профиль 60х30:

1. длина направляющей с расчетом противовеса рамы – 6 м;
2. 2 боковины, включая направляющую (60 мм) – 1,84*2=3,68 м;
3. для верха потребуется 4 м, и здесь необходимо еще и учитывать то, что полотно должно скрываться за столбами. Для этого достаточно будет дополнительно еще добавить по 15 см с каждой стороны. В итоге, для верха потребуется следующий расчет: 4м+0,15м+0,15м=4,30м;
4. на диагональ противовеса потребуется 2,8 м, но обязательно стоит брать материал с запасом, поэтому здесь потребуется – 3м.

В итоге, для изготовления внешней рамы потребуется стальной профиль с параметрами 60х30х2 длиной 17 м.

Расчет материалов, необходимых для изготовления внутренней рамы:

• необходимо подготовить 4 стойки по 1,8 м, две из которых привариваются к внутренней стороне рамы внешнего каркаса с правой и левой стороны, а остальными двумя разделить полотно на 3 части;
• горизонтальный профиль – 3 шт. по 4,25 м, которые привариваются к верхней и нижней части внешнего каркаса.

Исходя их вышеописанного расчета, для изготовления внутренней рамы потребуется 20 м профиля с параметрами 30х30х2.

Расчет направляющей выглядит так: 4 м (ширина проема) + 2 м (противовес). В итоге, для изготовления направляющей потребуется 6 м профиля с параметрами 60х70х3,5.

Материалы для раздвижных ворот

При изготовлении распашных ворот потребуются следующие материалы:

• профильная труба для изготовления рамы с параметрами 60х40х1,5 или 40х20х1,5;
• труба для стоек, выбор параметров которой зависит от веса готовых ворот;
• регулируемые или нерегулируемые петли для ворот;
• механические или электромеханические замки;
• обшивка;
• автоматика.

Для того чтобы изготовить распашные ворота с параметрами 2868х2918 мм потребуется:

• 2 стальных листа шириной 1,5 м и высотой 3 м;
• для П-образной рамы необходимо профильной трубы 18 п. м, а для замкнутой – 24 п. м

Необходимо подготовить 4 воротных петли, диаметр которых должен составлять не менее 36 мм.

Мелкие уточнения и советы

Уделите особое внимание материалу, из которого будут выполнены направляющие. Это должен быть металл достаточной толщины, тогда элементы смогут справиться с весом дверного полотна

Высокой надежностью должно обладать и дверное полотно, однако, при желании вы можете оформить его внешнюю часть при помощи пластика. Благодаря подобному решению вы придадите ему современный вид, что сделает его максимально схожим с заводским вариантом.

Будьте особенно аккуратны с роликами, так как среди всех элементов конструкции они меньше остальных защищены. Во время их установки убедитесь, что они закреплены максимально надежно. Однако вначале следует определиться с подходящим вариантом роликов. Учитывая, что они выполняют роль движущегося элемента конструкции ворот, их характеристики прочности будут самыми низкими.

Большинство владельцев чаще всего ограничиваются установкой одного либо двух роликов. Лучше всего, если вы выберете систему роликов, состоящую из большего количества элементов. Действуя подобным образом, вы сможете рассчитывать на их высокую надежность, при этом, если один ролик сломается, то это не скажется на работе всей конструкции. Ворота будут функционировать без видимых изменений, а вы получите возможность подыскать подходящую замену.

Установка подъемных ворот своими руками — эффективное решение проблемы защиты гаража, которое, помимо всего прочего, обеспечит вам комфорт при пользовании ими. Выполнить эту работу в состоянии любой владелец

Но здесь, как и в любом другом деле, важно уделить особенно тщательное внимание нюансам. Решив сделать гаражные ворота подъемного типа своими руками, тщательно подойдите к выбору материалов, которые должны обладать высокими характеристиками прочности

Также важно в точности соблюдать технологию монтажа, учитывая особенности гаража. При условии выполнения всех рекомендаций вы сможете рассчитывать, что ваши новые гаражные ворота будут служить на протяжении длительного времени, не требуя большого внимания по их обслуживанию

https://youtube.com/watch?v=coP-ewSAo5I

Схема и принцип работы

Принцип работы зависит от выбранного типа автоматики на распашные ворота. Наиболее популярным является линейный привод. Он отличается относительно невысокой стоимостью, простотой конструкции и долговечностью. Срок службы двигателя увеличивается благодаря использованию специальной функции – при открытии и закрытии створки замедляют ход.

Линейный привод позволяет открывать створки участка на 90 градусов. Однако осуществлять монтаж автоматики с открытием распашных ворот наружу и вовнутрь можно лишь на узкий опорный столб. Например, когда его изготавливают из профильной трубы. При открытии створок наружу рекомендуется устанавливать линейный привод в верхней части ворот, поскольку он, сужая проезд, может препятствовать движению автомобиля.

Производители электроприводов стараются постоянно расширять свой ассортимент, удовлетворяя спрос потребителей. Так, на рынке можно найти автоматику для распашных ворот Nice с рычажным приводом (с использованием инструкции вы с легкостью сможете установить его самостоятельно). Он не замедляется к концу цикла открытия или закрытия, поскольку принцип работы рычажного привода заключается в непревзойденной плавности хода. Его использование позволяет открывать створки наружу и вовнутрь участка от 90 до 110 градусов.

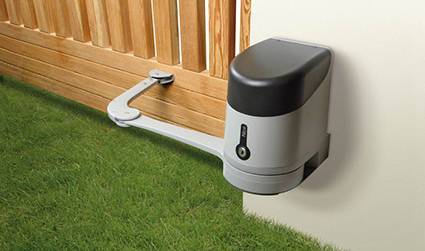

Принцип работы рычажного привода заключается в передаче энергии двигателя через редуктор на центральный вал. К нему одной стороной крепятся рычаги, а другой – к створке. Производить монтаж автоматики на распашные ворота своими руками необходимо предельно внимательно: изучите инструкции с фото и видео и информацию на форумах. Рычажный привод используют в тех случаях, когда установка линейного невозможна. Например, если опорные столбы имеют большую ширину и выполнены из кирпича или камня. В этом случае перед монтажом необходимо удостовериться в надежности поверхности, чтобы она не просыпалась под весом привода.

Автоматика для откатных ворот: устройство и преимущества

Механизмы подъема

В воротах подъемного типа используется механизм открывания двух видов:

• Рычажно-пружинный. Он является наиболее популярным среди владельцев гаражей с такими воротами. Одним из его главных достоинств является простота конструкции, а, следовательно, и надежность. При изготовлении металлических конструкций подъемного типа, которые снабжены таким механизмом, большое значение имеет точность регулировки пружин. Наряду с этим, крайне важна точность установки направляющих, по которым после завершения всех работ будут перемещаться ролики.
• Если створки довольно значительны по своему весу, то в этом случае оптимально использовать при сооружении подъемных конструкций механизм, снабженный противовесом. В таких случаях выбор обычно делается в пользу лебедки. Противовес закрепляют с одной из сторон, и при помощи троса происходит его соединение с другим краем створки. Подбор подходящего механизма для ворот производится в каждом конкретном случае индивидуально.

Монтаж автоматики при открытии створок наружу

Для таких ворот подойдет любая система. Однако линейный механизм считается более надежным. Во-первых, его стоимость намного ниже, а качество не вызывает никаких сомнений.

Электромеханическая система устанавливается в проеме. Она займет примерно 150мм на каждой стороне. Для узких ворот крепление осуществляется в их верхней части.

Открытие створок наружу

Электропривод обычно монтируют к столбу. Для распашных ворот, открывающихся наружу, необходимо установить гидравлический привод и настроить его на ручной режим.

После этого привариваются специальные кронштейны для фиксации всей конструкции. Необходимо выдержать свободный ход рычага. Он должен не превышать один сантиметр. Следующим шагом будет проверка движения электропривода и створок распашных ворот.

Открывание ворот и их закрывание должно ограничиваться специальными упорами. После их установки подсоединяют электромоторы, оборудуются перемычки. Перед включением электромеханической системы подключаются пульты управления.

Если одна из створок начала двигаться в обратном направлении, нужно поменять местами провода на электродвигателе.

Автоматическая система должна обязательно иметь концевые выключатели. При отсутствии таких деталей, нужно обязательно настроить усилие открывание ворот, установить время функционирования створки.

Не нужно устанавливать самое большее усилие, так как оно сокращает время эксплуатации системы. Даже самого маленького усилия будет достаточно для открытия распашных ворот наружу. Не забудьте установить сигнальный маячок и фотографирующее устройство.

Как работает приводная система открытия воротных створок можно увидеть в видео:

https://youtube.com/watch?v=CzJzfyl0X5Q

Как работает автоматизация

Привод рычажного типа снабжен двумя коленами. Поворот начинается с работой первого элемента, а когда вылет первой рукоятки заканчивается, начинает движение второй рычаг. Питание подводят с помощью полых труб, в которых протянуты электрические провода, координирует действие управляющий узел. Блок крепят на стойке на усиленных закладных деталях.

На время отсутствия хозяев ставят запоры внутри или снаружи, которые закрывают при сохранении автоматики в нерабочем виде, открывают по возвращении. Внизу под створками монтируют стопоры, которые являются конечными упорами. Автоматика останавливает усилие поворота после упирания в них полотна, т. к. поступает сигнал, что ворота закрыты.

Принцип работы линейного привода (актуатора)

Линейный привод для ворот Линейный тип бывает на основе механики и на базе гидравлики. Его устанавливают на железные столбы или колонны маленького сечения. Неподвижный кронштейн фиксируют к стойке, а движущаяся часть располагается на створке. Две пары фотоэлементов контролируют присутствие в проеме предмета или человека, блокируют закрывание на дистанционной основе.

Распространенный линейный двигатель работает по принципу затягивающегося и выдающегося вперед штока. Слайдер передвигается по полозьям с помощью винтовой передачи. Крепежный элемент вращается, но сообщает штоку линейное направление.

Линейные приводы различают по длине хода, различаются размерами элемента поступательного движения и корпуса. Другими характеристиками являются усилие передачи и скорость работы.

Этапы установки

Если вы планируете устанавливать ворота для гаража своими руками, обязательно используйте чертеж. Это поможет вам легко и правильно их установить.

Материалы и инструменты

Для того чтобы установить откатные ворота для гаража, понадобятся следующие материалы:

• роликовые каретки;
• верхние поддерживающие ролики;
• накатные ролики;
• направляющий профиль;
• два уловителя (верхний и нижний);
• заглушки (резиновые).

Инструменты:

• сварочный аппарат;
• дрель;
• болгарка;
• измерительные инструменты;
• шнур;
• ножовка по металлу;
• шуроповёрт;
• перфоратор;
• гаечные ключи;
• лопата;
• рулетка.

Обязательно используйте защитные очки, перчатки и каску.

Для того чтобы механизм функционировал долговечно, выбирайте комплектующие хорошего качества.

Элементы откатных ворот

Шаг #1 Сделать замеры

Прежде всего, определитесь с размером ворот. Высота, ширина, а также длина подвижной створки обуславливают вес конструкции, а, следовательно, и выбор комплектующих.

От размера полотна будет зависеть величина отрезка, который нужен для сдвигания створки. Как правило, он должен быть в полтора раза больше, нежели проем.

Шаг #2 Установить опорные столбы

Опорные столбы могут быть из:

• дубового бруса;
• швеллера;
• стальной профильной трубы;
• бетонного или кирпичного столба.

Важно, чтобы опорные столбы были углублены в грунт на глубину от 1 метра. Если же этого не сделать, то ближайшей зимой или весной опорный столб наклонится, и ворота будут плохо открываться

Для того чтобы правильно установить столбы, необходимо:

1. Вырыть яму глубиной 1,2 метра.
2. Уложить на дно ямы песок, щебень. Толщина насыпи составит 15 см. Хорошо утрамбуйте.
3. Установить опорный столб, затем залить бетоном.

Застывает бетон примерно неделю.

Шаг #3 Фундамент

Фундамент – основа нашей конструкции. Сделаем фундамент, на котором будет держаться наша конструкция. В фундаменте будет «банкетка» – швеллер. По нему будет ездить створка ворот на роликах.

Для закладки фундамента необходимо:

1. Выкопать котлован. Длина должна составлять 50% от размера проема ворот. Ширина – 40-45 см, глубина — 100-120 см. После того как выкопаете котлован, сделайте насыпь из щебня и песка, как при установке опорных столбов.
2. Сделать «банкетку». Берем швеллер, ширина которого составит 20 см, и железную арматуру с сечением 10-12 мм. Разрежьте арматуру длиной 1 метр и приварите к полкам швеллера.
3. Установите «банкетку» и залейте бетоном.

Полезные советы: Очень важно, чтобы бетон отстоялся от 7 до 14 дней. Верх «банкетки» установите заподлицо с дорогой

Каждый день поливайте бетон, чтобы не было трещин.

Примерная схема откатных ворот

Шаг #4 Изготовление несущей рамы

Несущую раму для откатных ворот делают из профильной трубы.

Этапы изготовления:

• Разрежьте профиль на необходимые части
• Удалите с трубы ржавчину с помощью болгарки с железной щеткой.
• Обезжирьте трубы растворителем и нанесите антикоррозийный грунт
• Сварите раму.
• Зачистите сварочные швы и обработайте антикоррозийным грунтом весь каркас.

Важно:

• Для внешнего каркаса выбираем трубу сечением 60х40 мм или 50х50 мм.
• Для внутреннего – 20х30 мм или 30х40 мм.
• Составляющие каркаса и направляющей необходимо собрать в шахматном порядке, так как при нагревании полотно может повести.

Шаг #5 Покраска каркаса и зашивка полотна

После того, как погрунтовали каркас и грунтовка высохла, можно его окрашивать. Самая популярная и недорогая краска – алкидная эмаль. Чтобы ворота смотрелись красиво, рекомендовано наносить не меньше чем 2 слоя краски.

Прежде, чем наносить второй слой краски, первый должен высохнуть.

Материал для зашивки выбирайте на свое усмотрение.

Крепите материал по внутренним трубам. Используйте саморезы или заклепки для сборки полотна.

Шаг #5 Монтаж ворот своими руками

1. Установите на «банкетку» ролики, затем заправьте их в направляющую ворот.
2. Обязательно выставьте ворота по уровню.
3. Приварите нижние роликовые каретки к швеллеру.
4. Приварите верхние поддерживающий и концевой ролики.
5. Приварите нижний и верхний улавливатели к опорным столбам.
6. Установите автоматику.

Установив откатные ворота для гаража строго по рекомендациям, они будут служить вам долго и надежно. Кроме того, вы сэкономите средства, сделав ворота своими руками.

Нет ничего надежнее и прочнее, чем откатные ворота для вашего гаража.

Оборудуем ворота автоматикой

Гаражные автоматические ворота с электроприводом встречаются наиболее часто и установка автоматических приводов – задача достаточно сложная, требующая определенной квалификации, аккуратности, а также точности.

Существует большое количество фирм, которые на протяжении долгого времени выпускают автоматические гаражные ворота, причем довольно качественные. Поэтому, если у вас есть необходимая сумма, лучше всего приобрести электропривод.

Если установка створок – задача не самая сложная и ее можно выполнить своими силами, то автоматика для распашных ворот должна быть оборудована с учетом большого количества норм. Установка автоматических гаражных ворот подразумевает правильный выбор и монтаж привода. Он задаст качественную работу конструкции.

Монтаж привода распашных автоматических ворот имеет свои особенности, когда учитывается:

• Использование створочных упор, если автоматику применяют без концевых включателей;
• Положение створки по отношению к столбу.

• Помимо этого, автоматика обладает большим количеством электрических приводов и устанавливаемых параметров работы на плате. Это снижает вероятность того, что механизм будет правильно установлен людьми, не обладающими должным опытом.
• К плюсам сооружения такого вида относят универсальность, прочность, а также долговечность работы. Механизм подобного сооружения прост и неприхотлив, ворота открываются со скоростью до пятнадцати секунд. К недостаткам можно отнести то, что наличием преград по ходу движения может привести к тому, что электропривод и сама автоматика дадут сбой, вследствие чего створки заклинятся. Чтобы автоматика для распашных ворот работала правильно, а электропривод не выходил из строя, нужно тщательным образом следить за отсутствием преград перед проемом.
• Самым оптимальным способом предотвращения возможных сбоев в работе является осуществление профилактики. Все части, которые необходимо смазывать, с определенной периодичностью нужно собственными силами хорошо обрабатывать смазкой. Если автоматика отказывается работать, то не рекомендуется прикладывать усилия, чтобы открыть или закрыть створки. Если неприятность все же произошла, то к ремонту автоматического привода следует подойти со всей ответственностью.

Характеристика конструкции и принцип работы

Секционные ворота – хорошо продуманный, долговечный механизм, поднимающий дверное полотно вверх по направляющим, расположенным на потолке.
Полотно состоит из металлических панелей (секций), соединенных шарнирными петлями. Подъемный механизм состоит из направляющих, барабанов и тросов с пружинным механизмом. Одно движение руки – и ворота плавно поднимаются вверх. Секции накладываются друг на друга и прячутся под потолком.

Обычно конструкция снабжена автоматикой для открывания, но в случаях перебоев с электроэнергией ворота можно открыть вручную.

Секционные ворота состоят из металлических панелей, соединенных шарнирными петлями

Автоматическое открывание обеспечивается приводом, который может быть 2х видов:

• торсионная система. Устанавливается на потолке, работает благодаря тросу. Как только владелец нажимает на кнопку, тяговый рычаг подтягивает трос, а вместе с ним и секционное полотно. Этот тип чаще всего используется в гаражах при частных домах;
• навальный привод. Более сложная конструкция с мотором и торсионным валом. Крепится прямо над воротами, оборудована цепью, благодаря которой полотно открывается без электричества. Этот вид автоматики – более мощный, подходит для габаритных тяжелых ворот, а значит, редко используется в гаражах при доме.

Этапы установки

Процесс установки секционной системы ворот, включает ряд последовательно выполняемых этапов, который четко прописаны инструкцией. Их нужно выполнять один за другим, не забегая вперед, только так можно гарантировать соблюдение технологии и беспроблемную дальнейшую работу механизма.

Секционная конструкция ставится по такому плану:

1. Удаление или укрепление существующего покрытия (при необходимости).
2. Проверка горизонта пола (погрешность может быть максимум миллиметр).
3. Нанесение разметки для дальнейшего крепления направляющих элементов.
4. Фиксация профилей, проходящих по вертикали. Для этой цели используют саморезы на длинных ножках.
5. Основываясь на расположении вертикальных элементов, ставят горизонтальные. Они должны образовывать прямой угол, иначе полотно не будет двигаться надлежащим образом.
6. Секции собирают.
7. Замеряют все параметры.
8. Проводят выравнивание с использование металлических прокладок. Доски или строительную пену использовать строго запрещается.
9. Закрепить механизмы управления.
10. Проверить точность замеров, зафиксировать все элементы.
11. Поставить пружины.
12. Установить и закрепить ограничители.

Крепление направляющих

Монтаж секционных ворот своими собственными руками начинается с крепления рельсов, определяющих направление движения полотна. Чтобы соблюсти необходимую вертикаль, карандашом размечают те точки, где будут зафиксированы профили. Если конструкция отличается большими параметрами, каркас нужно предварительно собрать, разложив его по поверхности пола. Когда размеры стандартные, можно проводить поэтапный сбор:

1. Поставить к проему нижнюю часть.
2. Вертикальные профили крепят к полотну, затем фиксируют всю конструкцию к стене.
3. Оставить по 3 см между профилем и панелью, чтобы створка легко двигалась.
4. Закрепить угловые элементы с помощью саморезов на верху проема.
5. Вставить и укрепить нижние рельсы.
6. Перпендикулярно вертикальным элементам, расположить горизонтальные составляющие.
7. Стыки скрепить, закрутив болты на соединительных пластинах.
8. Поставить профили, используя уплотнители, чтобы обеспечить их плотное прилегание.

Сборка секций полотна

Когда несущие части уже закреплены, производится сборка полотна:

• все секции фиксируют с использованием петель;
• при необходимости, делают отверстия сверлом, их диаметр должен составлять 4 мм, глубина проникновения — 30 мм;
• саморезами фиксируют плоскость, ролики крепят к нижней панели;
• рельсы монтируют следующими;
• нащельник скрепляют с верхней панелью;
• материал выравнивают согласно расположению кронштейнов.

Установка механизмов

Монтаж гаражных ворот требует размещения, закрепления тех устройств и механизмов, что обеспечивают их функционирование.

Этот процесс проходит так:

• с помощью концевых кронштейнов, выставить торсионную систему;
• смонтировать пружины, расположив его над проемом, в центре;
• развести пружины, прикрепить вал;
• болтами крепят пружины;
• кронштейнами регулируют степень натяжения тросов;
• ставят ограничители, регулирующие ход конструкции;
• проводят монтаж привода электрического типа.

Крепление аксессуаров и проверка хода

Когда все основные элементы уже установлены, нужно закрепить дополнительные составляющие сверху полотна. Для удобства использования ставят ручки, чтобы повысить надежность крепят замки, засовы.

Их фиксация должна осуществляться максимально плотно, чтобы во время постоянного функционирования, механизмы не расшатывались.

Завершив все предыдущие действия, работу конструкции проверяют. Ворота несколько раз открывают, закрывают ручным образом. Это необходимо для проверки хода полотна. Во время этого процесс не должно быть слышно никаких звуков, а именно скрипа, сука, зацепов за выступающие элементы.

Функции

Предназначение предлагаемой на рынке автоматики: дистанционное закрытие/открытие, блокирование в автоматическом режиме (см. Замки с дистанционным управлением). Изделия открывают дверцы наружу или внутрь.

Угол, на который открываются створки, зависит от привода и типа автоматики:

• 90° (линейные);
• 120° (рычажные);
• от 110 до 360° (подземные).

Механизмы предусматривают опцию автономного питания от отдельных аккумуляторов, управление с локального блока радиоканальной охранной сигнализации, отключение устройства, ручной режим работы.

Управляют посредством пультов, брелоков и даже смартфона. Предусмотрен ручной режим работы.

Расчёт материалов и список инструментов

Подготовительные мероприятия

Сборка актуатора

Правило 1. Все решает притолока.

Этапы работы

Для получения хорошего результата необходимо чётко придерживаться пошаговой инструкции.

Для начала устанавливаются опорные стойки. Во избежание искривления стоек глубина, на которую они должны быть опущены в землю, должна составлять не менее 1 метра.

Устанавливать стойки необходимо в такой последовательности:

1. Разметить место для установки.
2. Выкопать 2 ямы глубиной минимум 1,3 м и шириной в 0,6 м.
3. На дно ям насыпать мелкого щебня толщиной 15-25 см.
4. Установить и выставить по уровню опоры.
5. Залить бетоном.

Сварка створок осуществляется в несколько этапов:

1. Нарезается профиль согласно размерам в чертеже.
2. Зарезать в профиле концы под углом 45° в элементах, создающих основной прямоугольник.
3. Конструкция сваривается.
4. Привариваются остальные элементы середины.
5. Привариваются петли.
6. Все сварные элементы зачищаются болгаркой.
7. С помощью болтов крепятся профильные листы, конструкция зашивается.

После приварки противоположных петель на столбах и установки ворот можно переходить к монтированию автоматического механизма.Это интересно: сдвижные ворота своими руками без автоматики. После монтажа всей конструкции проверяют качество открывания ворот, работы автоматизированного механизма и т.п. Двигатель и все электрические части можно обезопасить от дождя кожухом, который делают из подручных материалов.

Для владельца дачного участка, который умеет работать такими инструментами, как сварка и болгарка, сделать ворота несложно. Но более сложная процедура — автоматизация процесса. Не все домовладельцы рискуют самостоятельно делать автоматические ворота, боясь сложных электрических механизмов. Тем не менее, изготовить автоматизированные ворота несложно. Главное – желание и соответствие веса ворот, надёжности механизма и опорных столбов.
