Как установить петли бабочка на межкомнатные двери: 9 видео

Конструкция накладных петель

Подвесы для дверных полотен, которые не требуют врезки, отличаются наличием следующих конструктивных особенностей:

Выполняются из легированной стали, нержавейки или латуни с заниженными деформативными свойствами и повышенной коррозионной стойкостью.
Качественные изделия обрабатываются гальваническим покрытием, краской по металлу, порошковыми пигментами с последующей температурной обработкой или другими специализированными составами.
Вне зависимости от отсутствия углубления, при закрывании, данные петли обеспечивают плотное прилегание торца дверного полотна к коробке с формированием стандартного стыка. Это достигается за счёт особой прорези на одной из пластин, которая точно повторяет конфигурацию ответного элемента.

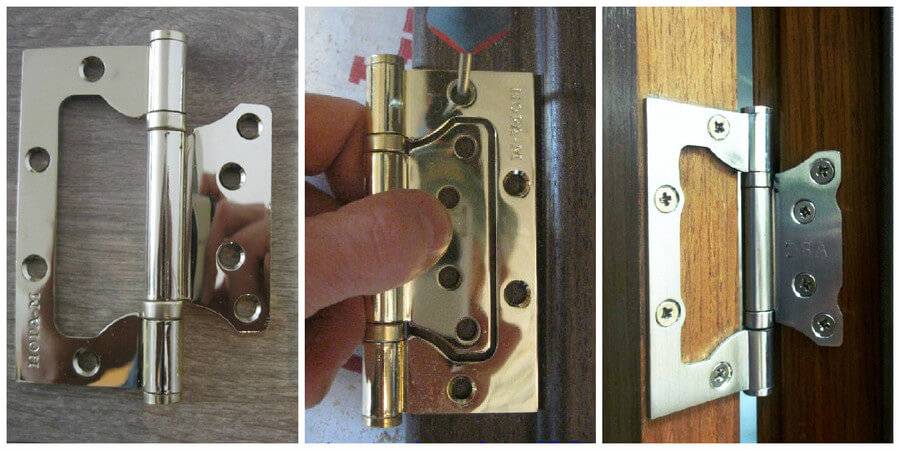

Латунные накладные подвесы

При покупке таких петель, рекомендуется уделять повышенное внимание качеству и толщине металла, а также наличию лакокрасочного покрытия, которое существенно увеличивает их долговечность

ДВЕРИ – АВТОМАТЫ | МОДЕЛИСТ-КОНСТРУКТОР

Каких только не придумано приспособлений, чтобы входная дверь закрывалась сама. Это и специальные пружинные петли, и грузовые устройства с противовесами и системой блоков, и всевозможные пружины или полосы резины. Есть и выпускаемые промышленностью, однако, к сожалению, они не лишены недостатков: одни слишком сложны и довольно дороги, другие неудобны в эксплуатации или ненадежны, быстро выходят из строя. Позтому домашние конструкторы продолжают своими силами решать эти проблемы, о чем свидетельствует предлагаемая подборка материалов, присланных читателями. В зимнее время входные двери подъездов наших домов часто остаются открытыми. Это ведет к перерасходу энергии, требуемой для отопления лестничных маршей. Чтобы сохранить драгоценное тепло, необходима простейшая автоматика.

ЗАКРОЕТ… ГРУЗ

Можно, однако, обойтись и без механических устройств, обеспечив небольшой наклон всей дверной коробки. Главный недостаток — удар двери о коробку — легко устранить, проложив полосы толстой резины по вертикальной части дверной коробки.

Рис. 1. Пружинный механизм закрывания двери:

1 — резиновый амортизатор, 2 — дверь, 3 — пружина.

Для обеспечения плотного закрывания используют устройство с грузом, соединенным с дверыо при помощи тросика, пропущенного через блок. В зависимости от места установки последнего возвращающий момент будет или возрастать, или убывать. Для ограничения угловой скорости двери при закрывании груз помещают в вертикальный цилиндр, заполненный какой-либо жидкостью, лучше всего минеральным маслом. Под действием веса груз будет опускаться в вязкой среде, которая ограничит его скорость и соответственно угловую скорость движения двери. Зазор между стенкой трубы и цилиндрической поверхностью груза должен быть не более 1 мм.

Процесс установки

Алгоритм монтирования таких навесов очень простой. Не нужно иметь большой опыт, а само изделие уже готово к использованию. Время установки при наличии всего необходимого от 5 до 10 минут.

Что понадобится для монтирования петель бабочек?

Из инструмента нужно иметь карандаш для разметки, шуруповерт или отвертку, сверла (если нужно засверлить точки фиксации), крепежи в виде саморезов соответствующего размера.

Процедура установки петель бабочка своими руками следующая:

На торцах межкомнатных дверей нужно сделать отметки расположения механизма. Оптимально отступить от верхнего и нижнего края полотна по 200-300 мм и пометить эти точки.
Приложив в отмеченных местах петлю можно сразу засверлить места, где будут ввинчены саморезы.

К дверному полотну закрепляют ту пластину, в которой находиться вырез под «крыло». Вторая часть фиксируется на поверхности короба.
На короб дверь с прикрепленными петлями навешивают либо по отмеченным заранее маркерам, или же прислонив полотно к коробу и завинтив саморезы на месте. Если метки делают заранее, то стоит их ставить с учетом всех необходимых зазоров.

Также возможна установка таких петель с врезкой их пластин в дверной короб. Это делается чаще всего при перекосах элементов косяка. Что бы сделать такой монтаж, двери с петлями прикладывают к поверхности короба, и карандашом проводят отметки, где будет осуществляться выборка. После этого стамеской и молотком аккуратно снимают древесину. Процесс выборки лучше всего делать не спеша, снимая стружку толщиной в 1 миллиметр.

Когда гнезда готовы, дверь с петлями прикладывают в полученные ниши, и жестко фиксируют на саморезы.

При врезке петель стоит выровнять поверхность место крепления до ровного состояния, иначе неизбежен перекос дверного полотна.

Распространенные ошибки

Самое безобидное, что может быть это неправильный отступ от края полотна. Если петли установлены правильно, но слишком близко к краям, то вы просто испортите внешний вид.

Слишком малое расстояние до края полотна.

Следующая и наиболее распространенная ошибка это когда люди путают места установки, маленькую внутреннюю часть петли крепят к коробу, а большую наружную к полотну. Такая установка опасна по нескольким причинам.

Если наружная часть петли проходит по краю полотна, то отверстия будут на расстоянии в пару миллиметров от края, соответственно, стоит вам чуть перекосить саморез и он вылезет сбоку или может попасться сучок и тогда наружная кромка вообще отломится.

Отверстия слишком близко к краю.

При правильной установке, отверстия маленькой части бабочки будут находиться практически по центру дверного полотна, а значит опасаться каких-либо трещин и перекосов не стоит.

Правильная установка петли на полотно.

С коробом дела обстоят не лучше. На фото видно, что отверстия находятся слишком близко, а толщина облегченного короба маленькая, соответственно при нагрузке он может лопнуть.

Внутреннюю часть бабочки крепить к коробу нельзя.

Кроме того, короб к стене обычно крепят анкерами в 3 местах – это две точки под петлями и одна в районе замка. Если сделать все как положено, то у нас останется 2 места, куда можно загнать анкер и прикрыть его петлей, в противном случае анкер будет видно, что также не очень хорошо.

Точки в которые можно загнать крепежные анкера для короба.

Есть еще один нюанс, при монтаже все петли должны быть строго параллельны относительно друг друга, Малейший перекос по вертикали или горизонтали приведет к тому, что дверь начнет «играть» и в конце концов петля лопнет или вырвутся саморезы.

Перекос петли по вертикали и горизонтали недопустим.

https://youtube.com/watch?v=gaHy_1ygKXM

Особенности навесов «бабочка»

Конструкция такого механизма очень проста. Бабочки относятся к карточному виду дверных навесов, так как их устройство состоит с двух пластин-карточек, и поворотного шарнира. Такое устройство при закрытии дверного полотна складывается практически в одну плоскость, что делает петлю практически незаметной.

В зависимости от назначения навесы в виде бабочки выпускают в двух исполнениях: для двери с четвертью (притвором), и без. В первом варианте, механизм имеет дополнительный изгиб, для обеспечения плотного закрытия полотна.

Еще одна особенность, это простота установки своими руками. Петли бабочки не требуют подготовительных работ перед их монтированием. Это накладной тип навеса, и он не подразумевает выборку дерева с короба и полотна дверной системы под их крепление. Пластины просто закрепляются саморезами, и сразу же готовы к использованию.

Механизм петли неразборной, то есть для демонтажа двери петли потребуется отвинтить от короба. По сути, то, что упрощает их монтаж, в то же время усложняет разборку.

К положительным качествам петель «бабочка» можно отнести:

Эстетичный внешний вид.
Простой монтаж своими руками без специальных инструментов.
Надежность поворотного механизма (в петлях попросту нет ничего, что может сломаться).
Универсальность (петли можно навесить слева или справа).

Но, не существует идеальных механизмов и материалов, есть у таких навесов и свои недостатки.

Конструкция не рассчитана на массивные и тяжелые двери. Их можно использовать только для межкомнатных дверей.
Для крепления бабочек нужна ровная и практически идеальная поверхность.
Дешевые и некачественные петли очень легко могут деформироваться под весом полотна.
Бабочки не позволяют снять дверь с навесов, нужно полностью откручивать крепежные саморезы.

Однако, несмотря на такие недостатки, петли «бабочки» самый простой и недорогой способ навесить межкомнатные двери. А срок эксплуатации качественного изделия очень большой.

Преимущества навесных петель

Обычно петли-бабочки используются в качестве фурнитуры для первого опыта установки межкомнатной двери. Они характеризуются следующими преимуществами:

Относительная прочность и износостойкость. Обычно эту фурнитуру изготавливают из н/ж стали или латуни и покрывают гальваническим слоем, обеспечивающим дополнительную устойчивость к механическому износу.
Простая установка. Петли не требуют врезки, поэтому для их врезки не требуется помощь специалиста.
Комфортность эксплуатации. В конструкцию фурнитуры входят подшипники, которые обеспечивают плавный ход и отсутствие скрипа.
Универсальность. Подходят для левого и правого крепления двери.
Эстетичный вид. Стильная и современная форма петель хорошо сочетается с многими стилями интерьера. Широкий ассортимент цветов позволяет выбрать фурнитуру в соответствии с оттенком двери.

Для навешивания полотна стандартных размеров достаточно приобрести две петли, рассчитанные на нагрузки от 40 до 100 кг.

Отличительные особенности

Для того чтобы установить двери на петли бабочка, не нужно в дверной конструкции, а также в коробке вырезать специальные пазы. В полностью развернутом виде боковые стороны конструкции имеют сходство с крыльями бабочек, вследствие чего они получили такое название. Если ее, сложить, то можно заметить, что одна половинка вкладывается в другую, что в свою очередь обеспечивает минимальный зазор между полотном и коробкой.

Также продукции данного типа могут выпускать с дополнительным изгибом, который предназначен для дверей с притвором. Однако следует помнить, что конструкцию, оснащенную петлями бабочками, довольно сложно снять, поэтому их придется выкручивать. И хотя это считается значительным недостатком, все же изделия обладают и неоспоримыми преимуществами:

элегантный внешний вид.
невысокая стоимость.
надежность.
возможность монтажа, как на левую, так и на правую сторону.
хорошо подходят для межкомнатных дверей.

Петля для двери бабочка изготавлена из латуни, цинка или нержавеющей стали. Самым надежным материалом является латунь, поскольку данный металл наиболее устойчив к разнообразным негативным воздействиям окружающей среды. Также продукция из такого материала имеют высококачественное декоративное покрытие.

Как видно на фото, изделия из стали выглядят привлекательно. Они способны выдержать перепады температур и повышенную влажность, вследствие чего их можно использовать даже для установки входных конструкций. Модели из цинка или сплавов являются самыми недорогими, поскольку подвержены коррозии металла и не обладают необходимой износостойкостью.

Цветовая гамма петель бабочек не слишком разнообразна. В ней преобладают оттенки, имитирующие такие металлы, как хром, бронза, медь, золото. Популярностью пользуются также модели белого цвета.Но выбирая цвет, стоит учитывать, что матовые оттенки более практичны, поскольку на них почти незаметны царапины, пятна, небольшие механические повреждения. В то же время глянцевые изделия способны украсить даже саму обычную дверь. После того, как куплены дверные петли бабочка установка на видео покажет, как правильно их прикрепить своими руками.

Какие существуют размеры?

Накладные карточные петли выпускаются двух основных размеров. Их высота составляет 100 мм (4 дюйма) и 125 мм (5 дюймов), ширина – 30 мм, а толщина может колебаться от 2,5 до 3 мм. Иногда профессионалы, занимающиеся монтажом межкомнатных дверей, называют петли бабочки в зависимости от размеров «четверками» и «пятерками». Стоит отметить, что четырехдюймовых изделия имеют по четыре отверстия под саморезы, а пятидюймовые – пять. Выбор размера карточной модели будет зависеть, прежде всего, от веса дверной конструкции. Для очень тяжелых полотен рекомендуется использовать три петли большого размера, а для легких хорошо подойдут изделия поменьше.

Монтаж петель без врезки

Установка петель бабочка на межкомнатные двери считается несложным процессом, так как не требует выполнения трудоемких работ по созданию паза. Установка дверных петель бабочка включает в себя следующие этапы:

Сначала необходимо разметить участки крепления накладных петель на торце дверного полотна.Традиционно отступают приблизительно по 200 мм от нижнего и верхнего края. К выбранному участку прикладывают одну сторону бабочки. При помощи шипа или остро заточенного карандаша надо отметить будущие отверстия, как показано на фото.
Аккуратно просверливают отверстия, после чего снова прикладывают изделие к полотну и привинчивают его шурупами.
Затем необходимо вставить полотно в коробку. Отметить карандашом положение петли бабочки на внешнем крае вертикального бруса, отмечая при этом контур внешнего «крыла».
После этого петлю следует снова отвинтить от торца и, приложив к вертикальному брусу коробки, снова размечают шилом либо карандашом места для отверстий.
Просверлив все необходимые отверстия, можно начинать крепить изделие при помощи саморезов. Вначале нужно присоединить внутреннюю сторону петли к дверному полотну. Потом дверь прикладывают к коробке, после чего крепят внешнюю сторону.

Установка петли бабочки на видео поможет лучше разобраться в том, как выполнить монтаж данных изделий своими руками. Они хорошо подойдут в тех случаях, если двери изготовлены из легкого материала. Кроме того, установка не потребует много сил, специальных знаний или навыков. Накладные петли-бабочки помогут облегчить проведение ремонтных работ, не прибегая к помощи мастеров. Но если установлены двери из цельного массива древесины, которые имеют достаточно большой вес, то стоит остановить свой выбор на классическом варианте врезных петель.

Схема монтажа

Установка этой фурнитуры начинается с этапа разметки. Для этого необходимо:

отмерить 200 мм от верха и низа полотна и приложить петлю;
отметить с помощью карандаша места расположения метизов.

Специалисты рекомендуют к полотну фиксировать внутреннюю часть петли, меньшую по размеру. В противном случае разметка второй части фурнитуры на коробке будет осложнена.

Дальнейшие действия выполняются по схеме установки:

По отмеченным насечкам высверлить отверстия, диаметр которых чуть меньше, чем соответствующий показатель саморезов.
К торцевой части полотна посредством отвертки или шуруповерта прикрутите меньшую половину накладной фурнитуры.
Зафиксируйте другую часть навеса на коробке. Для этого предварительно фурнитуру необходимо полностью раскрыть, приложить к брусу и выполнить соответствующую разметку.
После установки критически оценить качество проведенной работы.

Устранение неисправностей

Если при визуальном осмотре выявлены механические несильные повреждения, такие как:

Различные расцветки петли бабочка

деформация металлического штифта;
небольшая трещина в пазу;
небольшая трещина в крепежных элементах.

Эти неполадки можно легко исправить самостоятельно. Для этого разберите петли двери, аккуратно выровняйте штифт при помощи молотка и пассатижей.

Схема крепления двери на петлю бабочка

Если проблема скрыта в небольших повреждениях, то здесь можно использовать секундный клей и герметик, который надежно состыкует поврежденные части

Стоит отметить, что даже небольшая деформация штифта, может привести к неправильной работе всей петлевой группу, поэтому выполняя визуальный обзор изделия, обратите особое внимание именно на штифт

https://youtube.com/watch?v=J_nzb_yecDs

Как выбрать петли бабочки

Как показывает практика, карточные петли бабочки являются одними из лидеров на рынке подделок, но к счастью отличить такую подделку не сложно. На любительском уровне достаточно знать 3 правила.

Правило №1. Стальной или латунный навес не может быть легким. Если вам предлагают неадекватно легкое изделие по бросовой цене, значит, это дешевый сплав.
Правило №2. На центральном стержне между всеми секциями навеса должны стоять подшипники. В низкокачественных моделях вместо подшипников могут стоять стальные шайбы.
Правило №3. Возьмите в руки навес и попытайтесь его расшатать в горизонтальной плоскости. Если секции на центральном стержне имеют люфт, то дальше он будет только увеличиваться.

Наличие люфта между смежными секциями на центральном стержне говорит о низком качестве сборки навеса

Выравнивание и регулировка

Мебельные крепления нуждаются в регулировке. Для этого в процессе установки проверяют их фиксацию по глубине и расстоянию. Можно это делать при горизонтальном или вертикальном положении частей шкафа

После сборки мебели все предварительные расчеты превратятся в результат, поэтому важно заранее уделить разметке и параметрам соединения больше времени

При выборе нужно в первую очередь обращать внимание на прочность изделия, оно должно служить на протяжении всего срока эксплуатации мебели. После установки креплений на дверцы шкафа необходимо тщательно примерить створки к боковинам, чтобы они точно совпадали

Пометьте карандашом места соединений. Зафиксируйте дверь и проделайте крепежные работы на обеих сторонах

Важно, чтобы точность всех деталей шкафа была стопроцентной. Закончите сборку и проверьте работу

После установки креплений на дверцы шкафа необходимо тщательно примерить створки к боковинам, чтобы они точно совпадали. Пометьте карандашом места соединений. Зафиксируйте дверь и проделайте крепежные работы на обеих сторонах

Важно, чтобы точность всех деталей шкафа была стопроцентной. Закончите сборку и проверьте работу

При первом открывании-закрывании створки могут двигаться несколько туго, если петли еще не смазаны и не разработаны.

После того как крепление петель на шкаф закончено, рекомендуется капнуть внутрь механизма немного машинного масла. Затем необходимо протереть поверхность впитывающей тканью.

Виды петель и их устройство

Современные дверные и мебельные петли классифицируют по ряду признаков: особенностей конструкции, места и способа крепления, а также материала изготовления.

Мебельные

Наибольшей популярностью пользуются мебельные петли, накладные, вкладные (внутренние), секретные, безчашечные, четырехшарнирные, а также для фасадов особой конструкции. Они представлены в ассортименте не только строительных, но и обычных хозяйственных магазинов.

Безчашечные: рояльные, карточные, штырьевые

Безчашечные петли при производстве мебели используются редко. Они предназначены для монтажа межкомнатных дверей. Встретить безчашечные петли можно в мебели советского образца. Сейчас они больше играют декоративную роль, используются при монтаже секретерных полотен и откидных крышек столов-книжек.

Четырехшарнирные

В большинстве случаев распашные створки современной мебели посажены на четырехшарнирные петли. Это позволяет отрегулировать плотность прилегания полотна к мебельному корпусу, откорректировать расположение дверцы по вертикали и горизонтали относительно короба.

Четырехшарнирная деталь состоит из двух соединенных друг с другом частей:

монтажной планки;
чаши с коленом.

Накладные петли, не требующие сверления фасада

Устанавливаются, когда монтаж обыкновенных четырехшарнирных петель невозможен. Например, если толщина фасадной панели незначительная.

Петли для крепежа специфичных фасадов

Используются, если алюминиевые рамки сборного фасадного полотна имеют различную ширину. Детали подразделяются на внутренние и накладные. Их устанавливают в угловых шкафах, лицевой створ которых отворяется на 45°, 135° и 180°.

Как правильно прикрутить петли бабочка на дверь: пошаговая инструкция

На двери в комнату поставить петли бабочка несложно. Стоит действовать грамотно и последовательно. Потребуются саморезы, стамеска, молоток, шуруповерт, шурупы, деревянные клинья, строительный уровень, столярный карандаш. Хорошо, если есть электрофреза. С таким инструментом крепление навесов пройдет оперативнее и проще.

Для установки петель рекомендуется следовать такой инструкции:

Разметка места установки карточных изделий на дверном полотне.
Закрепление части навесов на дверном полотне.
Выполнение разметки на дверной коробке.
Фиксация петель на коробке.

Чтобы установить петли бабочка быстро и без проблем, нужно разобраться в каждом приведенном этапе.

Разметка полотнища дверного блока

Важно выдерживать при установке петель на межкомнатные двери бабочки расстояние между карточными навесами, от края полотна. Это требуется для надежной фиксации створки и нормального ее функционирования. От краев дверного полотна следует отступить 20 см

Приложить петлю и очертить ее контур. Место для расположения петель бабочка должно быть без сучков и прочих дефектов древесины. Чем оно ровнее будет, тем лучше. Иначе могут возникнуть проблемы с завинчиванием саморезов или прочих крепежных элементов. Поэтому, если есть неровности в области крепления петель, стоит расположить их чуть ниже или выше торца дверного полотна

От краев дверного полотна следует отступить 20 см. Приложить петлю и очертить ее контур. Место для расположения петель бабочка должно быть без сучков и прочих дефектов древесины. Чем оно ровнее будет, тем лучше. Иначе могут возникнуть проблемы с завинчиванием саморезов или прочих крепежных элементов. Поэтому, если есть неровности в области крепления петель, стоит расположить их чуть ниже или выше торца дверного полотна.

Крепление петли бабочки к дверному полотну

Стамеской необходимо сделать вырубку по контуру навесов. Скошенную часть инструмента следует направлять в сторону петли. Дополнительно следует использовать молоток. Вырубку следует произвести на глубину, равную толщине плоской части петли. В углубление вставляют навес и прикручивают его саморезами.

Разметка дверной коробки

Для фиксации петель бабочки на дверной коробке нужно сначала выполнить ее установку в проход в стене. Для этого раму собирают и устанавливают в проход. Собирают петли на дверном полотне. Створку вставляют в дверной проем и фиксируют ее временно клиньями. Если есть замок или защелка, рекомендуется закрыть створку. Вдоль боковых граней полотнища и снизу должен быть зазор в 2-3 мм. Обводят по контуру вторую часть навеса, прилегающую к раме.

Крепление петель бабочка к коробу

К коробу дверные петли крепятся по аналогии с дверным полотном. Стамеской вырезается контур навеса. Углубление делается на толщину врезной петли. Вторая планка навеса крепится саморезами. После того, как обе части петли прикручены, выполняют установку полотна. Для навешивания створки внешнюю и внутреннюю части петель соединяют металлической осью. Правильно поставленные навесы обеспечат легкое открывание и закрывание полотнища.

Правила выполнения работы

Снять балконную пластиковую дверь нужно, если поломалась 1 из петель, или дверное полотно требует ремонта. Также снять дверь надо, чтобы смазать крепления маслом. Заменить неисправные крепежи можно без особых проблем, так как конструкция обладает высоким качеством и мобильностью. Дверной механизм достаточно смазывать 1 раз в год. Благодаря этому долговечность изделия повышается.

Снимать полотно входной двери из ПВХ нужно по правилам. Входная конструкция, в отличие от балконной, оснащена усиленными креплениями и механизмом, защищающим от взлома. Она обладает большим весом, поэтому в таких случаях лучше работать с помощником. Изделие из металлопластика оснащено 3 креплениями.

Если нужно снять металлопластиковую входную дверь, то следует действовать по следующему плану:

Нужно при помощи пассатижей и отвертки разобрать все 3 коробки навесных петель. Следует снять колпачки декоративного вида, поддев их при помощи отвертки.
Придавить верхнее крепление и вытащить пассатижами штифт петли из паза за нижний конец.
Следующим этапом становится выполнение тех же действий со средним креплением.
Потом нужно приподнять створку кверху на 50 мм и наклонить ее в свою сторону. Если конструкция тяжелая, то можно выполнить этот этап, подсунув под створку рычаг.
Повернуть конструкцию, чтобы пришел в действие рычаг-вращение нижней створки. Потом аккуратно поднимаем и снимаем конструкцию с нижнего крепежа.

После снятия изделия смазывают или меняют крепежи, выполняют ремонт дверной створки. После проведения ремонта главная задача — установить дверное полотно ровно, так чтобы оно легко открывалось. Регулировать положение изделия надо после его установки.

Конструкция пластиковой балконной двери не особо отличается от обычных межкомнатных. Дверь на балкон включает дверную коробку и полотно, зафиксированное на петлях. Снять балконную створку можно своими руками. Изделие имеет небольшие размеры и маленький вес, поэтому выполнять все работы можно без помощника.

Чаще всего установка пластиковых балконных дверей осуществляется всего на 2 петли, что ускоряет работы по их демонтажу. Можно встретить створки и на 3 креплениях — тогда понадобятся немного другие расчеты и способы демонтажа.

Крепежи обладают простой съемной конструкцией, поэтому балконную створку надо приоткрыть и приподнять на 2-3 см при помощи монтировки в качестве рычага.

Чтобы снять балконную створку с петель надо:

Убрать с креплений защитные колпачки.
Приоткрыть створку, но не блокировать ее.
Надавить на штифт верхнего крепления для того, чтобы вытащить его конец из паза.
Пассатижами вытянуть штифт из паза, предварительно захватив его внизу петли.
Нагнуть створку к себе и потянуть створку за ручку вверх, чтобы освободить нижний штырь.
После этого конструкцию свободно снимают.

Когда изделие снято, можно осуществлять ремонт и смазывать крепления.

Как собрать и установить дверную коробку своими руками?

Двери, несмотря на внешнюю простоту очень требовательны в монтаже. Малейшая ошибка может привести к плачевным последствиям. Неправильно снятые размеры, сделанные отрезы невозможно будет откорректировать, и придётся выполнять все заново, используя другие материалы. Щели, образовавшиеся из-за ошибочного отпила, устранить с помощью герметика невозможно.

Даже если это и замаскирует внешние дефекты, то конструкция не будет прочной из-за неплотного прилегания к поверхности. В результате существенно увеличивается нагрузка на бруски, а срок службы двери сокращается. Для того чтобы не допустить такой ситуации необходимо собирать дверную коробку своими руками строго соблюдая пошаговую инструкцию

Важно не только правильно, но ещё и очень внимательно и аккуратно выполнять все установочные работы

Как разобрать универсальную дверную петлю бабочка

В большинстве люди, которые воспользовались петлями-бабочками при установке межкомнатных дверей, делятся только положительными отзывами. Своевременная обработка фурнитуры способствует продлению их срока службы. Редкие случаи возникновения скрипа решаются в одну минуту.

Если речь идет о заводском браке, то дефект можно увидеть при покупке во время проверки механизма закрывания. Специалисты по монтажу дверных проемов отзываются только лестными словами о конструкции петель-бабочек.

Во-первых, это очень удобный и простой способ установки, а во-вторых, при соблюдении правил монтажа конечный результат превосходит все ожидания.

О том, как устранить провисание петель-бабочек, смотрите в следующем видео.

из нас при переезде и ремонте в новом доме или квартире. Сама по себе процедура переборки старых петлей требуется при не целесообразности покупки новых элементов фурнитуры.

В данном случае процедуру разбора будем подробно рассматривать на примере дверной фурнитуры Archie, которая уже имеет массу фанатов среди ремонтных и строительных организаций в силу простоты при монтаже и последующей эксплуатации дверных полотен.

Внешний вид и конструкция дверной петли бабочка

Стоит отметить, что в данном случае мы будем рассматривать процедуру разборки петли бабочка, которая подходит лишь для межкомнатных дверей. Для входной двери использовать такие модели петель неразумно в силу их простоты и непригодности под массивные полотна, которые устанавливаются на входные группы.

Подготовительные мероприятия

Начинать демонтаж нельзя до того, как вы разберетесь с типом крепежного элемента. От характеристик дверных петель напрямую зависит, как снять дверь, какие инструменты для этого потребуются и насколько сложным будет процесс. Наиболее существенными являются различия по:

Механизму – бывают разъемные и неразъемные вариации. Первые состоят из двух вставленных друг в друга блоков, а вторые представляют собой одиночный элемент на шарнирах.
Способу инсталляции – различают карточные (накладные), врезные и вворачиваемые крепежи.

О том, как снять старую дверь с петель в зависимости от её типа, мы детально расскажем чуть позже, а сначала дадим примерный список инструментов и материалов, которые нужны будут для деинсталляции:

отвертка с соответствующим петлям диаметром;
шуруповерт;
лом, топор или палка для создания рычага;
смазка и антикоррозийный состав.

Как правильно снять дверь с петель разъемной модификации

Если крепежные элементы состоят из двух блоков, демонтировать их следует в такой последовательности:

Снятие деталей (накладок, колпачков), выполняющих декоративную функцию. Ослабление регулировочных болтов при их наличии

Аккуратное вытягивание соединительного элемента с помощью молотка – важно избежать сильных ударов, способных деформировать петлю. Подъем дверного полотна с помощью упорного инструмента (например, лома) на 1-3 сантиметра

Поднимать нужно до того момента, как один блок отсоединится от другого. Удобнее, если на данном этапе у вас будет помощник, который поддержит дверь и проследит за успешным разъединением деталей

Для снятия тяжелой двери с петель могут потребоваться два человека.

Удобнее, если на данном этапе у вас будет помощник, который поддержит дверь и проследит за успешным разъединением деталей. Для снятия тяжелой двери с петель могут потребоваться два человека.

Процесс установки осуществляется в обратном порядке.

Иногда сразу отделить блоки не получается из-за ржавчины, поэтому перед разъединением нужно будет использовать специальное средство — аэрозоль WD-40 (есть в любом строительном магазине).

Следуя инструкции, его нужно распылить на проблемную область и через 6-12 часов вытереть, и только потом сделать еще одну попытку демонтировать полотно.

Чтобы в будущем налет не возник снова, нужно не забывать периодически смазывать петли.

Конструктивные особенности, плюсы и минусы

Сначала необходимо рассмотреть конструкцию данных моделей. По виду они напоминают бабочку, отчего и получили такое название. Относятся к категории карточных моделей, так как состоят из двух неразъемных частей.

В чем отличия от обычных врезных петель? Стандартные образцы устанавливаются на предварительно обработанные поверхности. Сначала необходимо снять несколько миллиметров материала, сделать углубление на двери и коробе, затем уже приступать к монтажу. Накладные виды не нуждаются в подготовке и крепятся непосредственно на облицовку полотна.

Что делать, если был выявлен дефект при работе петли-бабочки?

Петля-бабочка имеет настолько простую и лаконичную конструкцию, что идеально подходит для установки начинающим мастером. Как правило, при недостатке или полном отсутствие опыта столярных дел, имеют место некоторые ошибки в монтаже. Заметить их можно не сразу, но вскоре при эксплуатации конструкции они проявят себя в скрипе, самопроизвольном раскрывании двери или, напротив, в затрудненном закрывании полотна. Опытные мастера утверждают, что каждый дефект можно исправить своими руками.

Выявленный дефект в эксплуатации двери

Дверь при использовании скрипит, открывается в самопроизвольном порядке, быстро изнашиваются петли и облицовка полотна

Крылья петель неплотно прилегают к торцу или к коробке двери. Скорее всего, остались избыточные зазоры и петля «гуляет»

Исправляется дефект подкладыванием небольшого отрезка картона таким образом, чтобы свободная часть петли плотно прилегала к поверхности полотна или короба

Дверь в процессе эксплуатации не закрывается до конца

Необходима замена петель, в которых крылья не расположены в единой плоскости

Старая фурнитура заменяется навесами подходящего типа. Другой способ – подкладывание небольшого куска картона с внутренней стороны конструкции.

Невозможно плотно закрыть дверь

Провисание верхней петли. На этапе подготовки к монтажу не был предусмотрен правильный зазор (больший по величине) со стороны замка

Проблема чаще выявляется на конечной стадии монтажа полотна и коробки, когда изменение может навредить внешнему виду изделия. В качестве выхода рекомендуют утопление внешней карты в дверную коробку.

Базовые габариты петель-«бабочек»

Накладные петли-«бабочки» относятся к товарам эконом-класса, и каждый производитель при их поставке на рынок ориентируется на широкие массы. В связи с этим, согласно международным стандартам, такие изделие подразделяются на 2 базовые категории:

Петлевые подвесы, предназначенные для монтажа дверей с массой до 30 кг – габарит составляет 100 х 75 х 2,5 мм.
Если масса дверного плотна превышает указанные значения и достигает 40 – 50 кг, то для таких конструкций рекомендуется приобрести усиленные подвесы с габаритами 125 х 75 х 2,5 мм. Данные изделия отличаются наличием большего количества отверстий и расширенную площадь контакта, что значительно увеличивает их несущую способность.

Петли-бабочки с габаритом 125 х 75 х 2,5 мм

Следует учесть, что многие компании прибегают к некоторым простым хитростям. Если потребитель видит, что петли одной и той же марки имеют разные габариты, но, в то же время, на них размечено одинаковое количество отверстий, переплачивать за большой габарит не нужно.

Врезка ввертных петель

Врезку скрытой и ввертной фурнитуры сложнее осуществлять. Обязательно понадобится электроинструмент. Для установки скрытых петель нужен ручной фрезер. Выполняют следующие действия:

На торце полотна и стойке коробки размечают место расположения навесов.
Фрезером выбирают углубления. При необходимости дополнительной вырубки для придания пазу нужной формы используют стамеску.
Скрытый навес состоит из двух частей. Перед установкой фурнитуру разбирают

Чтобы правильно осуществить врезку скрытых петель, надо обратить внимание на размер деталей. Часть навеса с большими габаритами всегда монтируется на коробку

Деталь меньшего размера крепят в створку.
Обе части навеса фиксируют в углублениях саморезами. Дверь ставят в коробку, соединяют элементы фурнитуры, затягивают крепёжным винтом.

Чтобы установить ввертные петли, достаточно иметь электродрель. Фурнитура обычно продаётся с монтажным шаблоном.

На полотне и коробке отмечают место входа крепёжных штырей. По разметке высверливают отверстия. Ввертные навесы разъединяются на половинки, что существенно упрощает их монтаж. Каждый элемент закрепляют на коробке и створке. При навешивании двери просто соединяют две половинки ввертного навеса.

9 видео про установку накладных дверных петель бабочка своими руками
