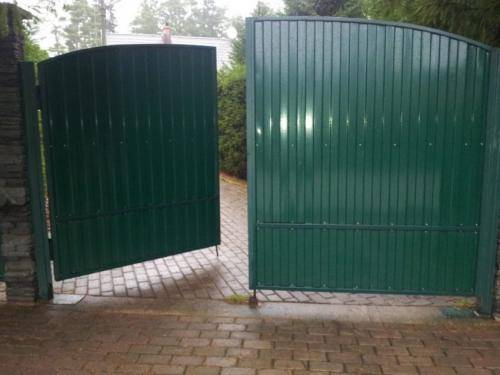

Распашные ворота из профнастила – основные этапы создания

Монтируем профнастил

Далее с помощью саморезов или заклепок прикрепите листы профнастила к каркасу. Для этого соединяйте между собой два листа в верхней части волны. Следите, чтобы крепление было надежным, прикручивайте лист ко всем перекладинам, которые есть на каркасе. По окончании работ установите на ворота и калитку ручки, а также надежные замки.

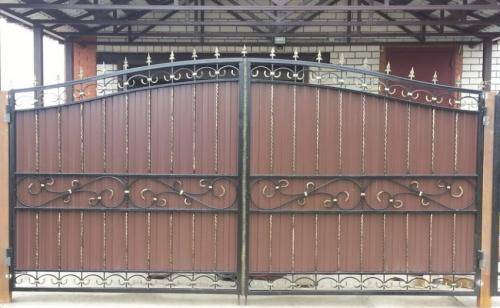

Если вам захочется в будущем придать воротам более эстетичный вид, вы можете украсить их декоративными коваными элементами

Чтобы иметь наглядное представление, как изготовить ворота с калиткой для дачи, посмотрите это короткое видео. В нем показаны основные этапы по сооружению распашных ворот из профнастила.

Как видите, построить железные ворота своими руками не слишком сложно. Следуйте нашим советам, и ваш участок станет еще красивее и функциональнее!

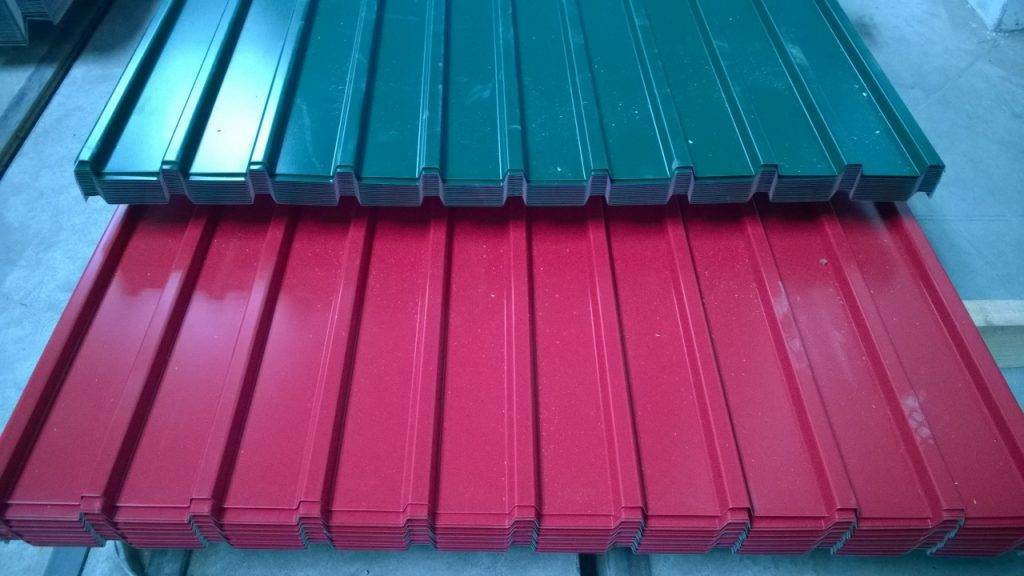

Цвета материала

Если вас заинтересовали цвета полотен, которые вы будете использовать для обшивки каркаса ворот, то следует разобраться с этим вопросом более подробно. При наличии на поверхности полимерного покрытия удается получить решения, которые точно имитируют натуральные материалы. Это может быть древесина, камень или кирпич.

Цвета профлиста могут регулироваться ещё и полиэстеровым покрытием. Оноо является самым универсальным и популярным. Цвета получаются разнообразными, но однотонными. Их в продаже около 20. Наиболее прочным и толстым защитным покрытием является пластизол. При его нанесении получается несколько более скудная палитра цветов, но выбрать из неё всё же можно. Цвета профлиста могут определяться ещё и покрытием призма. Оно является защитным и представлено стандартными цветами в 12 решениях.

Гаражные двери из профильной трубы

Если помимо установки заборных ворот возле частного дома или дачи планируется постройка гаражного помещения, каркас для дверей гаража можно также выполнить из профильных труб. Самые распространенные варианты воротных систем для гаражного помещения – подъемно-поворотная и распашная.

Монтаж и сварка

Создание подъемно-поворотной конструкции

При открытии подъемные ворота поднимаются горизонтально, выдвигаясь наружу и создавая подобие козырька. Принцип работы такой конструкции заключается в движении установленного на раме полотна вокруг своей оси. Это позволяет менять горизонтальное и вертикальное положение створки посредством роликового механизма и металлических направляющих.

Перед свариванием каркаса выполняют чертеж с указанием ширины и высоты въездного проема гаража. Профильные трубы сечением 40х20 мм и толщиной стенки 2 мм выступают в качестве каркасной основы подъемного полотна.

Схема с описанием

1. Чтобы сварить раму, отрезается 4 куска профиля размерами, указанными на чертежном рисунке. По углам рамы привариваются косынки, повышающие жесткость конструкции.
2. Рама покрывается антикоррозийными грунтовочными составами и алкидной краской. К верхним угловым торцам привариваются кронштейны с роликами.
3. В проеме двери устанавливается П-образная коробка. Изготавливают ее из толстого уголка с шириной полки в 1,5 раза толще створки. К потолку перпендикулярно дверному отверстию фиксируют направляющие.
4. На раму створки конструкции крепится профлист при помощи самонарезающих шурупов. К ее торцам болтами прикручивается шарнирный механизм. Затем створка устанавливается в проем.

Чертеж и расчет размеров проема

Установить подъемные ворота самостоятельно достаточно просто. Данная конструкция занимает мало места, поскольку в ход идет неиспользуемое пространство под потолком.

Распашные гаражные створки

Это самая простая в установке модель. Перед началом монтажа конструкции изображается схема, где указаны размеры всех составляющих элементов распашной системы.

Чертеж гаражной сварной конструкции с калиткой внутри

Распашная конструкция состоит из следующих составных частей:

• внутренней и внешней рам, которые помещают во входной проем;
• створчатой рамы;
• полотна створок;
• составляется чертеж с учетом необходимых рекомендаций;
• по своей ширине ставни не должны превышать расстояние в 30 см от боков машины до сторон входного проема гаража.

Вариант с калиткой

Уровень высоты створок определяется по высоте автомобиля (стандарт для легковушки составляет 2 м, микроавтобуса – 5 м). Для установки конструкции ворот, во входной проем вмуровываются внешняя и внутренняя рамы из металлического уголка.

Их монтаж необходимо предусмотреть еще на стадии возведения гаража. Гаражные ставни монтируются пошагово с учетом чертежа. Работу выполняют в такой последовательности:

1. От профильной трубы прямоугольного сечения отрезают 8 частей. Из труб сваривают каркас с ребрами жесткости, после чего швы шлифуют. Установку выполняют по аналогичной схеме с заборными створками.
2. Под каждую воротину вырезаются 2 стальных листа нужного размера, на 3–4 см превышающих высоту проема гаража. Оба вырезанных изделия привариваются к дверцам.
3. К внешней раме проема и створкам приваривают петли. Затем навешиваются ворота, врезаются замки.

В качестве урока можно смотреть размещенное ниже видео с Ютуба, чтобы правильно сварить конструкцию.

Для дополнительной безопасности на полотно ворот монтируется замковый люк с подвижно закрепленной массивной дверцей, оборудованной замком. Это обеспечивает защиту замков от взлома путем устранения прямого доступа к ним.

Фото гаражных дверей с калиткой внутри представлено ниже.

Около города

Схема и этапы установки ворот и калитки из профнастила

Первым делом определяется место, где будут установлены вертикальные стойки. Их три: две для ворот, одна для калитки. Опорные столбы устанавливаются в одном ряду со стойками забора. Выкапываются три ямы диаметром двадцать сантиметров и глубиной до одного метра. Для этого лучше всего использовать садовый бур. Проще и быстрее.

В отрытые ямы засыпается щебень или гравий толщиной десять-пятнадцать сантиметров, который трамбуется. Это так называемая опорная подушка. Теперь необходимо сделать замес бетонного раствора.

Виды ворот: распашные, откатные: рельсовые, секционные.

Для этого вам потребуется одна порция цемента марки М400, две порции песка, четыре порции щебня. Все это смешивается с добавлением воды. Здесь нет необходимости применять бетономешалку, потому что объем достаточно небольшой и сделать его самостоятельно не проблема.

Теперь выставляются в ямы опорные стойки строго по вертикали и заливаются бетонным раствором. Специалисты рекомендуют для более прочного обеспечения устойчивости стоек предварительно приварить к их нижним концам три-четыре горизонтальные планки. Здесь можно использовать металлический уголок, арматуру или трубу небольшого диаметра.

Стойки установлены и залиты, теперь необходимо дать время, чтобы бетон схватился и хорошо просох. Какой срок дается для высыхания бетона? Многое будет зависеть от погоды и температуры окружающего воздуха. Но не меньше двух-трех дней.

Следующий этап – это подгонка створок к стойкам. Для этого створка ворот устанавливается на подставки, это может быть обычный кирпич, деревянные бруски.

Выставляется створка строго в плоскостях, а на стойке отмечается место установки нижней части петли, которую приваривают к столбу.

Петель должно быть минимум две на каждую створку. Петли приварены, можно навешивать створку. Все то же самое проделываем со второй створкой и калиткой. Для более жесткой конструкции две крайние стойки приваривают к стойкам забора. Но и это еще не все.

Схема забора из металопрофиля

Конструкция ворот по своей площади достаточно большая, поэтому ветровые нагрузки, которые воздействуют на створки, будут пагубно влиять на нее. И если ворота предназначены только для въезда легкового транспорта, то можно опорные стойки ворот соединить между собой горизонтальной планкой из металлического профиля по верхним краям.

Это сильно увеличит жесткость конструкции, повысив ее безопасность. Следующий этап – покраска всех деталей ворот и калитки. Понятно и без слов, что цвет должен в точности совпадать с цветом элементов забора, то есть стоек и поперечных лаг.

И последний этап – это установка профнастила. Его подрезают под размеры створок по высоте, укладывают внахлест друг на друга на одну волну. Крепление листов можно сделать двумя способами. Первый – при помощи саморезов. Второй – при помощи болтового соединения.

Если используются саморезы, то выбирайте их для металла. Подбирать болты необходимо по длине, который определяется высотой волны профлиста и толщиной металлического профиля на створках. Для крепления предварительно проделываются отверстия в профилях и на профнастиле.

Монтирование опор

Для возведения ограждения, высота которого составит 2 м, на обычном грунте потребуется сначала подготовить столбы 3 м длиной. Их вкапывают в землю в гулбину 1 м. Работа реализуется последовательно:

1. Провести разметку, протянуть по линии будущего забора шнур, закрепив на установленные в углах поворотов колышки.
2. Проводится разметка точек установки опор. Должны поддерживаться одинаковые расстояния между ними.
3. Выкопать ямы до 110-120 см глубиной, наспать подушку из щебня. Ее толщина не меньше 10 см, тщательно уплотнить.
4. Поставить в каждую подготовленную яму по столбу, четко проверяя вертикаль. Стойка не должна подкашиваться, ее дополнительно закрепляют подпорками, камнями и т.п.
5. Замесить смесь из бетона, добавить к нему ведро цемента, 2,5 ведра песка и 4 ведра щебенки, лучше, если ее крупность составит 40 мм.
6. Залить опоры в ямах на уровне грунта.

После установки опорных балок должно пройти 3 недели. За это время бетонная смесь успеет полноценно схватиться и полностью высохнуть. Некоторые мастера самоучки, делающие работу самостоятельно, не обращают внимания на эти рекомендации по срокам, начинают работу раньше, получая в результаты перекосы оснований.

Как выбрать замок на ворота из профнастила: актуальные советы

В качестве запорного механизма на воротах из профнастила может использоваться:

• внутренний (врезной) замок. Для его размещения в каркасе предусматривается специальное место;
• навесной. Чаще всего используется в двустворчатых конструкциях. Для него на каждой створке приваривается петля;
• накладной, с ручкой;
• электромеханический замок.

Чтобы выбрать подходящее запорное устройство на ворота из профнастила, стоит обратить внимание на:

• уровень защиты. Модель должна допускать эксплуатацию в условиях повышенной влажности и значительных температурных колебаний, сохранять работоспособность при большом количестве пыли. С этой позиции оптимальным вариантом являются накладные и врезные замки сувальдного типа;
• геометрические параметры. Размеры запорного механизма должны соотноситься с параметрами установленных ворот;
• плавность хода запорного механизма. Недопустимо заклинивание, наличие резких движений.

Вид замка выбирается индивидуальноФОТО: remontnik.ru

Как выбрать подходящий профиллированный лист?

Такие листы производятся различной толщины, жесткости и цветового исполнения, поэтому каждый сможет подобрать материал, подходящий к общему экстерьеру участка. Для грамотного выбора, следует знать, каким образом листы маркируются.

Профнастил с-18.

Профнастил НС35.

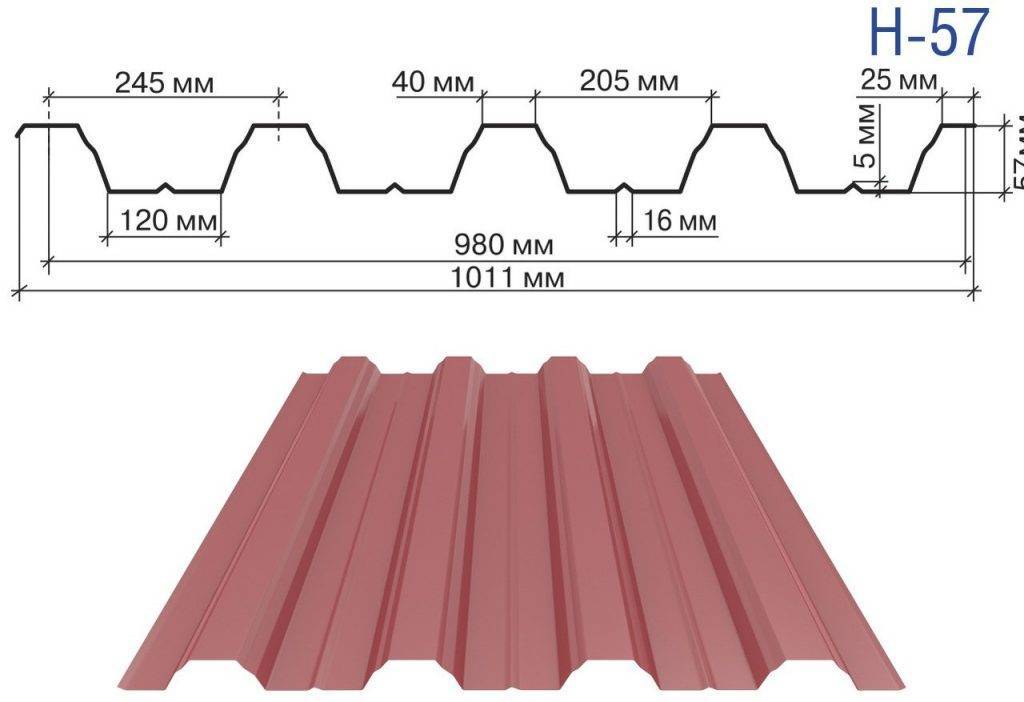

Профнастил Н-57 полиэстер 0,5 мм.

От степени жесткости, которая определяется высотой «ребер», зависит и маркировка. Она расшифровывается следующим образом:

1. «С» – профнастил с небольшой толщиной и малой высотой «ребер». Такой материал применяют для возведения различных ограждений.
2. «НС» – более плотный материал, который используется при строительстве крыш, ворот и заборов.
3. «Н» – самый тяжелый и плотный профиллированный лист, который в основном применяется в установке ангаров. Для использования в качестве материала для ворот такая маркировка нежелательна.

Помимо толщины и плотности материала в маркировке указывается высота «ребер». Наиболее подходящими для изготовления ворот считаются С8 и С10, где цифры указывают на высоту «волн» в миллиметрах.

Оцинковка – не единственный слой, которым покрываются стальные листы при изготовлении профнастила. Кроме него, на материал кладут полимерный слой, защищающий поверхность от механических повреждений. Он имеет различные расцветки, и выбрать наиболее гармонирующий к забору и постройкам на участке можно по фото в каталогах, предлагаемых в специализированных супермаркетах.

Сборка каркаса, рамки

Перед соединением деталей проведите повторно замеры проема под ворота, калитку, чтобы успеть исправить обнаруженные неточности.

Технология создания каркаса выглядит так:

1. Металл разрезают болгаркой на заготовки нужных размеров.
2. Очищают от ржавчины щеткой по металлу.
3. Верхние углы сваривают под углом в 45 градусов. Так зимой не будет затекать вода. Нижние части разрешается приварить встык.
4. Детали сначала лучше наживить, проверить ровность по уровне. После чего заварить постоянным сплошным швом.
5. Если того требует конструкция, усиливают каркас дополнительными уголками, поперечинами.

Для усиления каркаса подойдут несколько способов:

1. На рамку наваривается уголок. Применяется под створки шириной до 1,5 м. Берется сплошная косынка или распорка (угловая перемычка). Чем большей ширины берется уголок, тем жестче получится каркас.
2. Создается рамка из труб меньшего сечения в середине каркаса или сверху него.
3. Монтируются перемычки поперек каркаса или по диагонали. Для калитки хватит одной горизонтальной перемычки внутри каркаса. Для усиления ворот по всей длине рамки приваривают диагональную перемычку.

Сварные швы на готовой рамке зачищаются, обезжириваются.

8 этап – установка фурнитуры (комплектующие для ворот)

Дополнительные элементы:

замок для распашных ворот из профнастила. Устанавливается уже после того, как створки навешены.

Нижний фиксатор створки распашных ворот

Ограничитель створки распашных ворот

защелка на ворота (засов), предназначена для закрытия ворот изнутри (блокировка). Защелка больше подходит для калитки, а для распашных ворот используют запор (засов).

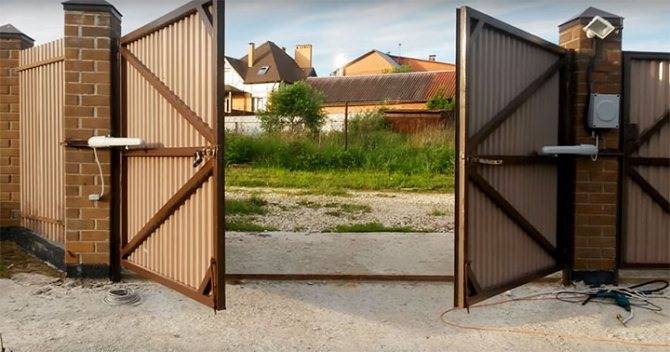

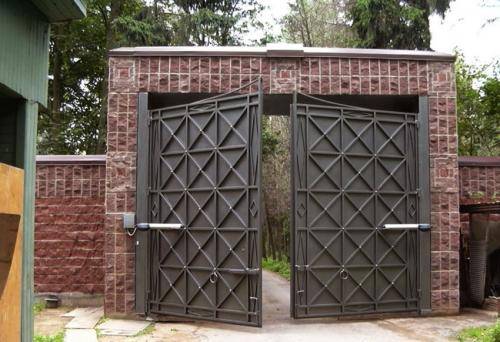

автоматика для распашных ворот. Позволяет открыть ворота дистанционно, что очень удобно, когда холодно, идет дождь или темно.

система безопасности: камера наружного наблюдения, сигнальная лампа, сигнализация.

Металлопрофильные ворота, монтаж своими руками

Ворота из металлопрофиля достаточно распространены, именно о них мы и поговорим, а также приведем подробные инструкции, как правильно установить ворота из металлопрофиля своими руками. Прежде чем приступать к монтажу ворот, необходимо определиться, как они будут выглядеть, и составить примерный чертеж.

Расчеты для монтажа

Он поможет рассчитать объем и вид материалов, которые понадобятся при постановке ворот.

Из материалов необходимо будет приобрести:

• металлический профиль круглого или квадратного сечения, с диаметром не менее 100мм, он нам понадобится для организации столбов. Совет при расчете длины профиля: к высоте ворот следует прибавить глубину, на которую он будет бетонироваться и высоту зазора между створками ворот и землей;
• уголок или квадратный профиль, который пойдет на изготовление каркаса и ребер жесткости ворот. Совет: уголок легче и практичнее, чем квадратный профиль;
• антикоррозионную жидкость, которой будут обрабатываться используемые материалы — грунтовку и краску;
• петли для ворот, и конечно, замок.

Материалы для монтажа

Для работы будем использовать следующий инструмент:

• отвес и капроновую нить;
• сварочный полуавтомат;
• для установки и фиксации столбов понадобятся бур и кувалда;
• ножницы по металлу и болгарка.

Инструменты для монтажа

Установка ворот начинается с разметки и установки столбов. При их монтаже следует учитывать размер и вес конструкции, чем она больше и тяжелее, тем крепче должны быть установлены столбы. Для обычных ворот, как правило, используют по две петли на сторону. Чтобы увеличить общую надежность конструкции, можно установить три завеса на одну створку ворот. На их стоимости это не сильно скажется, зато увеличит их надежность и долговечность.

На заранее выбранном месте наносим разметку под столбы, в точках которой вырываем ямы в два раза большего диаметра, чем сама труба и глубина которой должна составлять не менее чем 1 метр. Берем трубу и при непосредственной помощи болгарки отрезаем необходимую длину с учетом глубины закапывания и нужным зазором между воротами и землей. Следующим этапом устанавливаем их в яму и засыпаем щебнем и заливаем бетоном. Совет: столбы следует устанавливать строго перпендикулярно относительно земли, если не соблюсти эту рекомендацию, можно получить кривые ворота, этот дефект не будет возможности исправить в будущем.

Для раствора используем цемент марки 300, который следует разводить в соотношении 1 к 3. Сухую смесь постоянно мешаем до однородности и затем медленно вводим воду, до тех пор, пока раствор не придет к жидкому состоянию, он при заливке должен заполнить все полости и пустоты. Их присутствие серьезно ухудшит прочность конструкции. Бетону для полного высыхания и окончательного схватывания требуется не менее суток.

Многие, вокруг металлических труб устраивают короб из кирпичной кладки, который не только хорошо смотрится, а и способен усилить конструкцию. Для него раствор готовится по тому же принципу, что и для заливки, единственное отличие — он должен быть густым, а не жидким.

Что стоит учесть при монтаже распашных ворот?

7 этап – монтаж профнастила на ворота

Профлист монтируется с одной или двух сторон каркаса. Правила монтажа не сложные, но их знание и соблюдение поможет установить профнастил на ворота правильно.

В общих чертах: нужно обеспечить надежное крепление листа к каркасу, зафиксировав профлист через одну нижнюю волну листа. При этом к диагональным или перпендикулярным перемычкам профилированный лист также прикручивается. А два листа соединяются между собой в верхней части волны (на гребне).

Для крепления используются заклепки или саморезы. Заклепки выглядят изящнее (особенно подобранные в цвет профлиста), саморезы исключают возможность затекания воды в место установки. Конечно, это не столь критично, как на крыше, но появления со временем ржавых подтеков не избежать.

Рекомендуем подробное описание технологии монтажа профнастила на ворота/забор/стену своими руками.

Варианты конструкции

Профилированный лист необходимо выбирать от 0,5 мм толщиной Все типы ворот можно классифицировать:

• по количеству створок;
• по способу открывания — откатные или распашные секционные, поворотно-откидные;
• по расположению калитки — в створке или отдельно;
• по способу перемещения — ручному или механизированному.

Одностворчатые конструкции имеют небольшую жёсткость, поэтому для чаще выбирают откатной способ открывания. Конструкция в этом случае удерживается верхней и нижней рамой.

В распашном варианте могут присутствовать 2 створки, но и в этом случае из-за массы предъявляют повышенные требования к основательности и прочности опор, а также к качеству крепления к ним створок.

Поворотно-откидной вариант больше подходит для гаражных ворот, так как им неудобно пользоваться при порывистом ветре. Этот тип сложен в расчёте и изготовлении подъёмного механизма.

Последующие этапы

Ворота своими руками – 120 фото, чертежей и эскизов не сложных современных и классических вариантов ворот

Занимаясь обустройством дачного участка, или загородного дома возникает вопрос того, как сделать ворота своими руками. Перед началом рабочего процесса стоит определиться с типом, материалами и способом установки. Учитывая все нюансы можно сделать ворота самостоятельным образом, не прибегая к помощи профессионалов. Каждый тип ворот отличается друг от друга, имеет свои особенности, качественные характеристики. Их стоит рассмотреть детальнее.

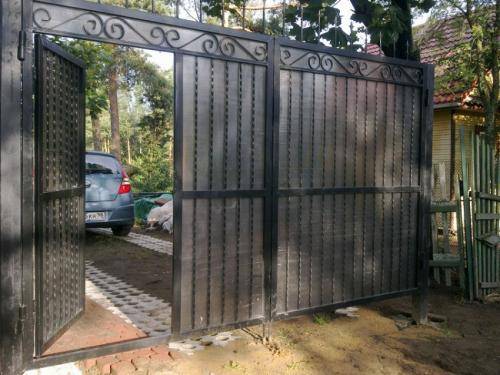

Распашной тип

На фото ворот можно увидеть самую простую в выполнении модель. Конструкция такого плана обустроена вместе с калиткой. Это достаточно распространенный вариант для частного дома. В качестве основы используют столбы, их устанавливают по ширине. Третий столб необходим для того, чтобы установить точную ширину калитки.

Монтировка происходит по такой схеме ворот:

Сначала створки ворот, калитки устанавливают на приваренные петли, что находятся на столбах. Это важный этап, ведь в зависимости от него в будущем будет определена сторона их открытия.

В целом створки – это рамы, изготовленные из металла. Возможны и другие варианты, например, профильная труба, или угол, что обшиваются с помощью металлического листа, дерева, или профнастила.

Выделяют вариант изготовления, который подразумевает использование исключительно древесины. В таком случае стоит закрепить доски на усиленную раму.

Тяжелые конструкции ворот не стоит использовать, ведь это весомая нагрузка на петли и опорные столбы. Лучше всего придерживаться соответствия весу створок. Закрывающее устройство пригодиться для петли замка, можно использовать мощную защелку.

Данный тип действительно простой при установке. Работы можно сделать самостоятельным путем. Стоит рассмотреть в этом случае также недостатки.

Возможен при установке наклон опорных столбов, а также провисание створок. Данный недостаток наблюдается, если установка была изначально нарушена. К причинам относят также неправильный расчет веса створок

Важно заглублять фундамент опор. Тяжелый материал усугубит ситуацию. Вес петель должен соответствовать материалу

Вес петель должен соответствовать материалу.

Преимущества такого выбора состоят в следующем:

• экономное, достаточно компактное размещение, надобность расчищать дополнительное место для установки отсутствует;
• легкие монтажные работы.

Рабочий процесс

Для успешного конечного результата необходима инструкция по установке ворот своими руками. Если вес ворот нормальный, тогда оптимальным считается выбор металлических столбов из труб. Их диаметр составляет в среднем около 80-100 мм.

Подойдет также профилированная труба с аналогичным диаметром. Такого плана опорные элементы превосходно справляются с задачей.

Можно выделить такие способы установки:

• забивание;
• бетонирование.

Если речь идет о первом способе, тогда глубина, на которую забивают столбы, составляет 1,2-1,3 м. Такой тип имеет свои преимущества. Среди них особое значение занимает надежность, а также скорость выполнения работы.

Следует пробурить необходимое вам отверстие. Это должно быть заглубление на половину будущего заглубления столба.Следует установить столбы в скважины. С помощью кувалды, или же ударной бабки можно их забить

При этом обращайте внимание на вертикальность стойки

Следующий шаг – это прикрепление столбов к стойкам забора. Затем необходимо приварить петли. Заранее обозначьте для этого место.

После этого следует на петли подвесить створки. При этом проверяется правильность схождения элементов к центральной части.

Такой метод повышает жесткость, а также показатель устойчивости. Для данного метода потребуется использование тяжелых и широких створок.

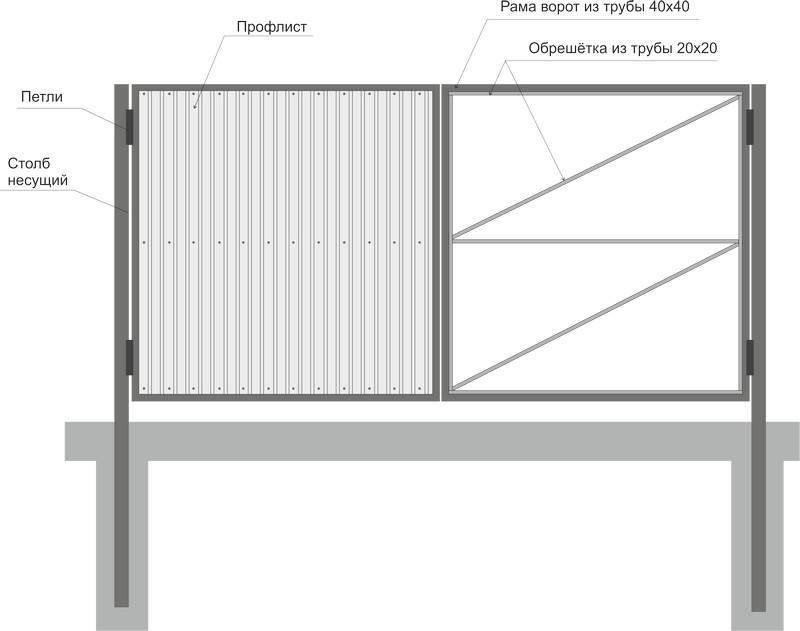

Схема ворот

Фото: распашные ворота с калиткой из профнастила При составлении схемы, эскиза нужно предусмотреть такие моменты:

1. Общую ширину проема. Этот показатель позволяет увеличивать зазоры (при необходимости), менять габариты фурнитуры.
2. Материал, количество, диаметр, показатель заглубления столбов.
3. Общую высоту каркаса и ширину створок.
4. Где будет находиться калитка с указанием ее размеров. Врезная они или рядом стоящая.
5. Сколько потребуется петель. Место крепежа.
6. Расположение замка, внутреннего фиксатора.
7. Нахождение усиленных деталей рамки.

Важно учесть и как будут открываться створки: наружу или вовнутрь двора

Для автоматических распашных створок с открытием наружу следует предусмотреть по 15 см с каждой стороны в проеме под линейные приводы.

Для такой же конструкции с открытием вовнутрь выдерживается расстояние от середины петли до края опоры равное 6 см. Закладные под привод выводятся на дистанции от 6 до 10 см от края стойки.

Самостоятельное изготовление калитки

Обшитая профнастилом калитка – экономный и эстетически привлекательный вариант конструкции. Существует множество идей самостоятельного изготовления калиток: прямоугольные, с фигурным верхом, коваными элементами. Все они отличаются только внешним видом.

Принцип их изготовления практически одинаков:

1. Для любого типа калиток бетонируете две металлические стойки на одной плоскости с ограждением. Укрепите их, приварив к опорам забора. Если калитка будет выше 2 м, стойки между собой свариваете перемычкой из профильной трубы.
2. Каркас изготавливаете из профильной трубы сечением 60 х 30 мм. Оптимальные размеры калитки – 100 х 200 см. Метод изготовления каркаса одинаков, как и для створок. Вот только если вы решили сделать фигурный верх, верхний элемент рамы потребуется выгибать трубогибом. К раме приварите две петли, пластины для фиксации ручки и замка.
3. Готовый каркас выставляете по уровню на кирпичи в проеме. Вторую сторону петель привариваете к стойке. Испытываете конструкцию. Если все в порядке, каркас обшиваете профнастилом. Крепить листы можно через волну, но обязательно их надо зафиксировать на средней перемычке каркаса.
4. Калитка готова, осталось закрепить замок и установить ручку. Чтобы калитка не открывалась в противоположную сторону, на стойке приварите ограничитель из уголка.
