Как врезать замок в межкомнатную дверь – 2 варианта установки для домашнего мастера

Как подобрать замок для двери

Как правильно рассчитать выемку на деревянной поверхности?

Процесс изготовления паза под замок

Прежде чем врезать замок в дверь необходимо произвести замеры и разметку для вырезания паза. В инструкции к купленному замку указывается различное расстояние, на котором должна располагаться ручка от замка. Это расстояние лежит в границах от 95 до 100 см, но многие мастера соотносят это расстояние с ростом людей, проживающих в квартире или доме. Чем выше человек, тем выше должен находиться замок.
Изготовления паза под замок:

Допустим, высота будет 95 см. отмерять следует от пола вверх.
Далее, требуется взять замок и приложить в месте, где поставлена отметка, стороной, которая будет крепиться к двери. Механизм замка требуется обвести карандашом.
Отверстие для замка вырезается по намеченным линиям перьевым сверлом, ширина которого совпадает с шириной планки замка. Здесь есть 2 метода вырезания паза. Первый: аккуратно, не спеша продвигать сверло внутрь двери на 2см до отметки. Второй: сразу просверлить нужный паз.
Вырезанное отверстие должно быть немного больше ширины замочного механизма (на 2мм). Это даст спокойное вхождения замка в дверь (без применения физической силы).
Выровнять края отверстия нужно молотком, стамеской.
После этого требуется замок вставить в получившийся паз. Он должен беспрепятственно входить в гнездо.
Далее, следует сделать разметку отверстий для планки замка. Для этого её требуется приложить к двери и обвести карандашом.
По сделанной разметке стамеской и молотком делается выемка, глубина которой равна толщине планки. Не надо выемку делать больше, но и меньше тоже нельзя.

После проделанной работы нужно внимательно и аккуратно все примерить. Если есть какие-либо погрешности, их следует аккуратно убрать острым ножом или стамеской. Чтобы ничего не мешало вставлению замочного механизма в дверь.
При работе дрелью требуется инструмент держать ровно. Если работу делать под градусом наклона, тогда паз может быть неровным.

Врезка замка вида «ручка»

Эта манипуляция точно заслуживает отдельного разбора. Специалисты рекомендуют перестраховаться и заклеить торец двери, а также ее плоскость малярным скотчем. Делать это нужно для профилактики вероятных повреждений. Как показала практика, наносить на скотч отдельные отметки намного удобнее. И еще он послужит хорошо заметной границей, переходить которую при работе категорически нельзя.

Рекомендуется ставить ручки-замки на высоте строго 100 см над полом. Такой вид запора неизменно должен поставляться вместе с шаблоном. Потому особых проблем в разметке не возникает. Так как цилиндровые механизмы могут быть разными по величине, искать подходящую коронку нужно только после покупки замка. Когда используется шаблон, поступают так:

его сгибают осторожно по линии выступа двери;
прикладывают с торцевой стороны;
делают метки, показывающие центры отверстий.

В этих местах сверлят отверстие в плоскости двери. Нецелесообразно пробивать ее насквозь. Как только направляющее сверло выйдет с противоположной стороны, делают паузу и начинают сверлить коронкой с изнанки. Такой подход действительно профессионален и позволяет избежать раскола древесины. Потом приходит время готовить отверстия для защелки.

При этом по отмеченным местам работают перьевым сверлом 2,3 см. Пройти надо до предыдущего отверстия. Сверло удерживают строго под углом 90 градусов к двери. Иначе велик риск, что защелка станет заедать и плохо работать. Когда проход готов, защелку вводят в него.

Теперь нужно выровнять расположение элемента по отношению к кромке. Карандаш поможет обвести контур декоративной рамки. Далее, извлекая защелку ножом для канцелярских работ, по этой линии надрезают полотно. Когда эта работа выполнена, при помощи стамески выбирают потайную полость, которая должна быть немного меньшей по размеру, чем рамка защелки. Нельзя изначально вычищать полость, это может закончиться повреждением пленки стамеской.

Подготовив паз, возвращают изделие на место, притягивая защелку саморезами. Отверстия под них сверлятся заблаговременно сверлом на 2 мм. Если деталь движется туго, надо подрубать соприкасающиеся места. Сама сборка ручки делается по инструкции производителя

Надо обязательно обращать внимание на то, как расположен язычок (в норме он всегда смотрит внутрь комнаты)

О том, как врезать замок в деревянную дверь своими руками, смотрите в следующем видео.

Входная дверь – надежная преграда на пути злоумышленников в дом. Важным моментом становится выбор замка для подобной конструкции, который позволяет усилить защиту. Замки бывают различных видов и классов устойчивости ко взлому. Необходимо правильно подойти к процессу выбора и установки запирающих изделий. Монтаж не вызывает сложностей, но действовать следует по инструкции.

Врезка подходящего замка в дверь из дерева

Инструменты для врезки замков и защелок

Врезать замок в межкомнатную дверь не так уж и сложно, но для работы потребуются инструменты:

Коронкой лучше работать с деревянной дверью

Дрель с коронкой на 25 мм и/или перьевым сверлом на 22-23 мм (есть элементы замков и с меньшими размерами, так что может потребоваться перо/коронка на 20 мм). Этим инструментом вырезают отверстия под замок в дверном полотне.
Перьевое сверло на 16 мм — чтобы сделать выемку в ребре двери и ответную часть в косяке.
Киянка и стамеска (лучше — дюймовая). С их помощью «заглубляют» накладку с защелкой и пластину на ответное отверстие.
Сверло диаметром 1 мм — просверлить отверстия под установку саморезов, которыми крепится сам замок и накладки.
Отвертка — закрутить саморезы.
Еще нужны будут рулетка или длинная линейка (более метра длиной), карандаш, треугольник (лучше плотницкий, но подойдет обычный школьный).

Не такой уж дорогой и редкий инструмент. Если у вас нет сверла и коронки, купить можно в любом строительном супермаркете или на рынке. Так как сверлить будем не камень, слишком дорогие покупать не надо — обычные коронки или сверла по дереву.

Киянка и стамеска (лучше — дюймовая). С их помощью «заглубляют» накладку с защелкой и пластину на ответное отверстие.
Сверло диаметром 1 мм — просверлить отверстия под установку саморезов, которыми крепится сам замок и накладки.
Отвертка — закрутить саморезы.
Еще нужны будут рулетка или длинная линейка (более метра длиной), карандаш, треугольник (лучше плотницкий, но подойдет обычный школьный).

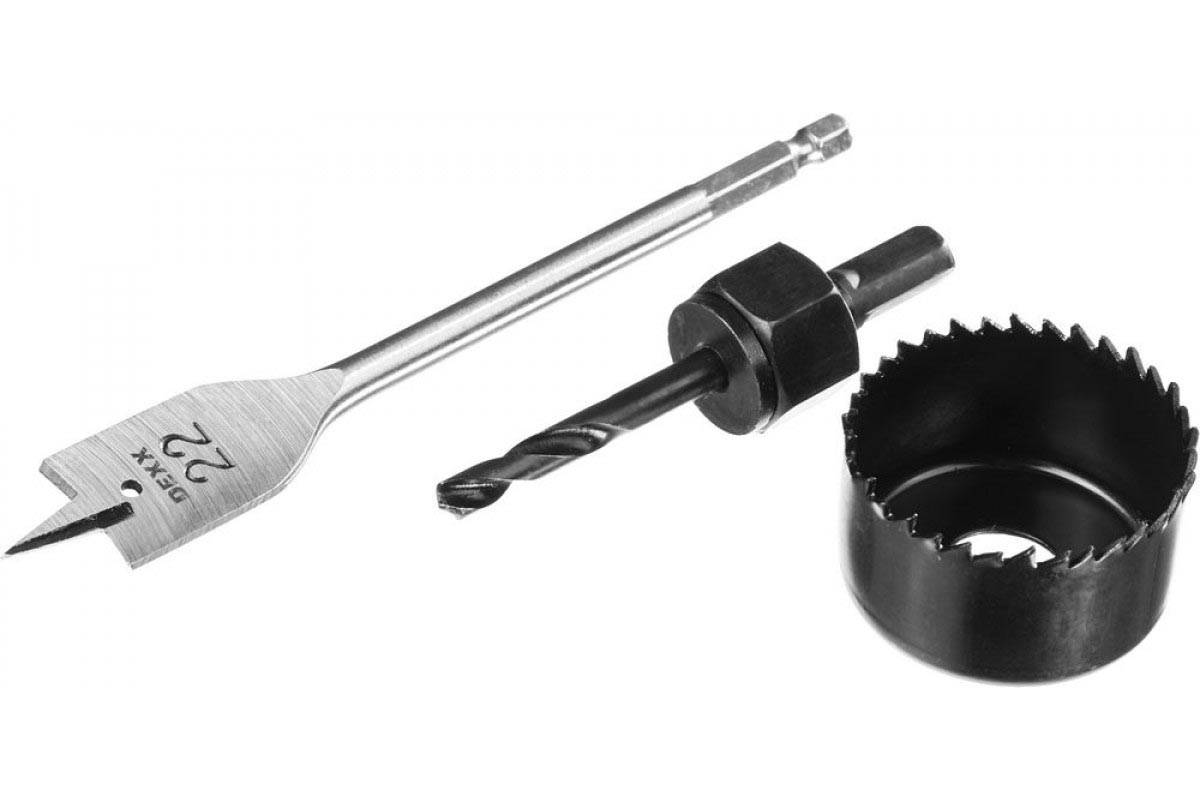

Готовый набор для врезки замков в межкомнатные двери (по дереву): перьевое сверло, державка, коронка

Пару слов о том, что лучше — коронка или перьевое сверло. Вырезать в двери отверстие под замок проще и быстрее коронкой, стружек при этом меньше. Но в торце работать коронкой далеко не так удобно, да и отверстие получается больше чем нужно. Сверлить пером чуть дольше и стружек больше, но проще контролировать процесс. А вообще, большой разницы нет, но чаще всего, отверстие в полотне делают коронкой, а в торце — пером. Но можно везде использовать перо.

Без стамески не обойтись

Еще момент: стандартная коронка имеет диаметр 25 мм, а под замок необходимо отверстие 22-23 мм. Лишние 2 мм без проблем перекрываются декоративными накладками, но при очень узкой двери эти лишние миллиметры могут стать критичными.

Как врезать петли своими руками

Настройка фрезера сводится к двум приемам:

установка фрезы на нужную глубину по толщине петли;
если выборка делается с приспособлениями, установка параллельного упора или двустороннего шаблона на нужные размеры, точно по размерам выборки по ширине.

Фрезу легко выставить по глубине следующим приемом:

Отпускается зажим фиксации платформы по высоте, фрезер ставится на ровную площадку.
На площадку строго горизонтально (без подъема за счет втулки) кладется петля.
Фрезер опускается так, чтобы фреза коснулась петли.
Положение фиксируется.

Петли накладывают на место расположения. Главное – соблюдать соосность петель, оси должны находиться на одной линии. Если оси петель будут закреплены криво относительно друг друга, при открытии/закрытии двери петли будет выламывать, дверь будет открываться туго или не закрываться до конца.

Для контроля соосности можно использовать ровный уголок или брусок, длины которых хватает на 2 петли. Также выверяются размеры до края дверного полотна на обеих концах разметки, то есть обе петли должны быть строго параллельно полотну и находиться на одинаковом расстоянии от края.

Контур отмечают, прорезая периметр острой стамеской, монтажным ножом или резцом. Желательна глубокая прорезь, тогда ламинат не будет рваться при выборке. Разметка должна оставаться на полотне, так как она изначально наносится за пределами петли.

В продаже есть петли с закругленными и прямыми углами. Фреза на углах выборки оставляет полукруг. Если петля прямоугольная, закругления на углах выборки выбирают с помощью стамески.

В идеале петля не должна болтаться в нише, а садиться плотно под легкими ударами молотка.

Аналогично размечается и выбирается посадка на дверной коробке (стойке). Наглядно и понятно весь процесс можно увидеть на видео ниже, в нем показан полный процесс врезки, а выборка на коробке (стойке) начинается с 15-ой минуты.

Если полотно на несколько мм короче стойки (допустимые зазоры), разницу делят пополам вверху и внизу. То есть, после монтажа двери на место вверху и внизу дверного полотна должны быть одинаковые зазоры, например, по 2-3 мм.

В итоге, ручной электрический фрезер — современный инструмент, который отлично подходит для врезки замков и петель в межкомнатные и другие деревянные двери. Задача мастера заключается лишь в том, чтобы правильно выставить глубину фрезерования, направлять и удерживать фрезу в рамках разметки.

Требуемые инструменты и комплектующие

Врезка замков в полотна из дерева требует применения:

сверл по дереву;
комплекта стальных коронок;
набора стамесок;
рулетки;
строительного карандаша;
отверток — шлицевых и крестовых;
дрелей;
шуруповертов;
молотка.

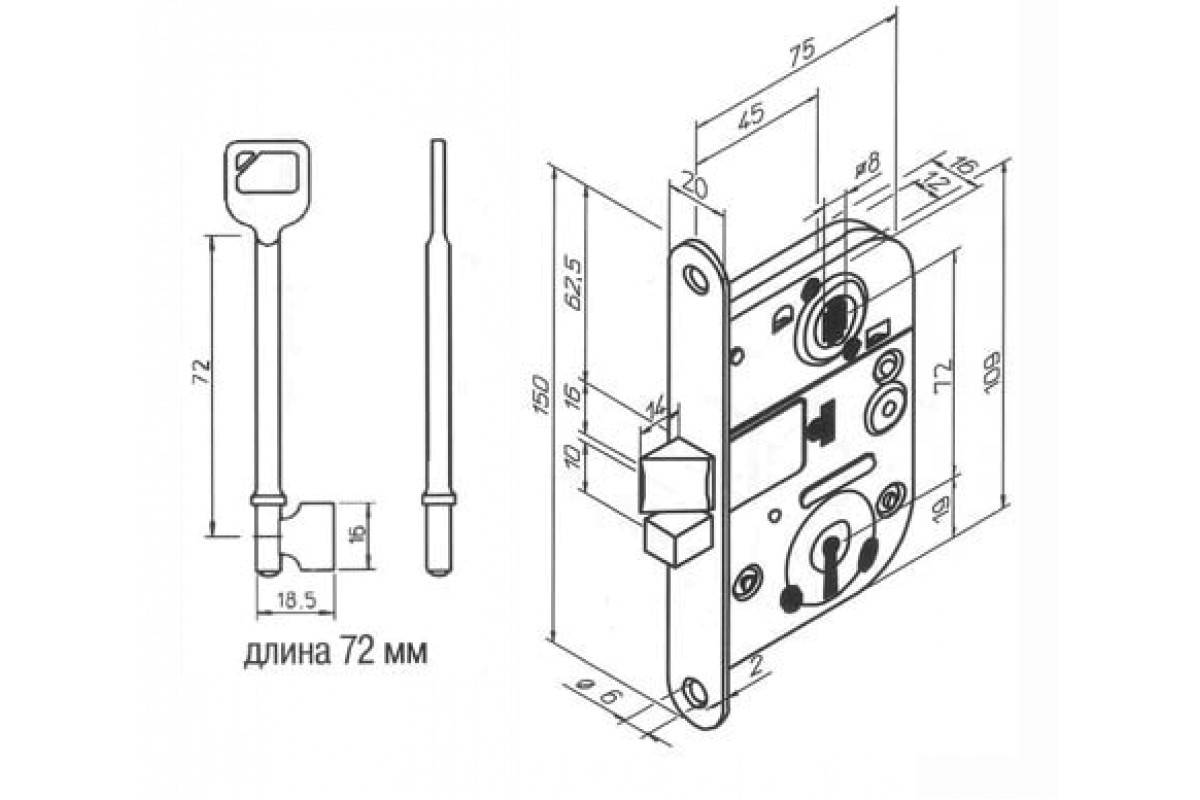

Очень важную роль играет подбор замка. При этом ориентируются на размер конструкции. Избыточно толстый запор не позволит обеспечить необходимую массу древесины с левой и правой стороны. Если там останется менее 1 см дерева, дверца окажется недостаточно прочной. Хватит пинка, чтобы все полотно треснуло.

Дополнительно требуется контролировать глубину входа замка. Часть полотен снаружи толще, чем в центре. Сложности может представлять и застекленная часть. Если придется готовить место для вставки крупного замка, легко деформировать материал. Что касается крепежных элементов, они должны подбираться сообразно инструкциям от производителей.

Часто обойтись дрелью или угловой шлифовальной машиной не удается. Оптимальным приспособлением при врезке замков в двери из массива дерева или иных деревянных материалов считается ручной фрезер. Хотя «почти готовые» наборы для врезки замков относительно недороги, профессионалы советуют выбирать каждый инструмент по отдельности. Это позволяет окончательно убедиться в его качестве (как при покупке, так и при аренде). Кроме того, такое решение помогает сэкономить.

Как выбрать запорный механизм?

Ручки со встроенной защелкой-«язычком» – самый распространенный, относительно популярный способ закрывать межкомнатные двери. Они предотвращают открывание их от сквозняка, а при наличии рычажка-защелки или ключа можно запирать комнату.

Список и фото замков:

«Кноб» (сферической формы — «пипочкой, бамбошкой»)

Г-образная (стандартный рычажок)

Замок (ключ) есть или нет

С различными типами запора (простой фиксатор или ключ)

Привычно видеть в межкомнатных дверях простую Г-образную конструкцию с язычком. Ее устанавливают, чтобы только предупредить случайное распахивание дверей (сквозняк). Или для возможности плотно прикрывать ее, если в другом помещении нужна тишина. Но если комната – это кабинет, родительская спальня, бойлерная, ванная комната, туалет или иное помещение, где требуется запереть дверь, то устанавливают замок «под ключ».

Скважина для ключа может быть двусторонняя, или только с одной стороны, а с другой фиксатор защелки (ручной блокиратор).

Особенности использования

Врезка замка в межкомнатную дверь

Как разобрать ручку межкомнатной двери нажимного типа

Нажимные ручки для межкомнатных полотен являются более распространенным вариантом фурнитуры. Они встречаются повсеместно и отличаются простотой монтажа и эксплуатации. Конструкция нажимных изделий включает в себя два основных элемента (наружный и внутренний), которые крепятся к центральному стержню.

Чтобы снять ручку нажимного типа в первую очередь нужно открутить винты

Принцип действия нажимных ручек основан на простом механизме. Подобная фурнитура имеет защелку, которая располагается в углублении ответной планки при закрытом положении двери. Для того чтобы открыть дверное полотно, необходимо нажать на рычаг с любой стороны двери. Демонтаж таких механизмов также включает в себя несколько этапов, как и в случае с аналогами круглыми. Как разобрать дверную ручку межкомнатной двери нажимного типа?

Для того чтобы снять такой элемент фурнитуры, необходимо придерживаться инструкции. Подобная работа под силу любому человеку, не обладающему специальными знаниями. В первую очередь нужно открутить винты, функция которых заключается в фиксации декоративной накладки. Это позволит получить доступ к осевому элементу. В такой фурнитуре он имеет четыре грани. В интернете можно отыскать множество материалов, позволяющих ответить на вопрос о том, как снять ручку с межкомнатной двери. Видео- и фотоматериалы позволяют провести быстрый и грамотный демонтаж этого элемента фурнитуры.

На следующем этапе следует убрать оставшуюся часть ручки. После этого можно приступить к демонтажу накладки с другой стороны дверного полотна. Второй фрагмент нужно вынуть тем же способом, что и первый. Таким образом производится демонтаж нажимной ручки, используемой в межкомнатных дверях.

Монтаж накладного замка

Не менее знаменитым является накладной замок. Его установка отличается от врезного, но также требуется аккуратность, поэтапность действий и точность в работе.
Набор инструментов стандартный для врезания замков в деревянную дверь.
Данный запирающий механизм устанавливается изнутри комнаты, квартиры или дома.
Итак:

Первым делом следует сделать разметку от пола вверх, где будет место для установки замочной скважины. Максимальное расстояние – 1 метр;
Далее, на дрель одевается металлическая коронка требуемого диаметра для цилиндра замка. Сверлится отверстие;
В это отверстие монтируется цилиндр замка. Обязательно нужно проверить на работоспособность механизм;
Далее, с внутренней стороны двери по сделанным ранее точкам устанавливается весь остальной замочный механизм;
После установки замка требуется закрепить планку к дверному откосу;
Для этого следует отметить места, где замок будет закрываться (можно с помощью гуаши);
Высверлить место для планки и выемку нужной длины под ригели и язычок;
Планка монтируется шурупами, идущими в наборе к замку.

Таким образом, своими руками устанавливаются замки на входные и межкомнатные двери.

Готовый смонтированный накладной замок

На межкомнатные деревянные двери могут устанавливаться более скромные замки, которые монтируются непосредственно в саму ручку.

Установка дверного замка в межкомнатные двери: необходимые инструменты

Для того чтобы самостоятельно провести монтаж запорного механизма, необходимо подготовить соответствующий инструментарий. Установка подобных устройств не требует большого количества приборов и приспособлений. Минимальный набор включает в себя следующие элементы:

карандаш (для выполнения разметки);
измерительную рулетку;
дрель;
шуруповерт;
строительный нож;
стамески (на 10 и 20 мм);
набор сверл;
малярный скотч.

Перед началом монтажа рекомендуется изучить пошаговую инструкцию, которая поможет разобраться, как установить замок на межкомнатную дверь. Стоит отметить, что в настоящее время в продаже можно встретить специальные наборы, с помощью которых производится врезка запорных механизмов в полотна, изготовленные из различных материалов.

Для того, чтобы качественно установить замок своими руками нужно иметь все необходимые инструменты

Комплекты для врезки запорных приборов, как правило, включают в себя перьевое сверло, показатель сечения которого составляет 22 мм. Такая деталь не подходит для организации отверстия под защелку. В этом случае рекомендуется воспользоваться стамеской.

Инструменты необходимые для врезки

Хорошо если будет еще несколько дополнительных инструментов, которые могут понадобиться в ходе работы. Это могут быть напильники, набор сверл, метчик, чтобы нарезать резьбу.

Для сборки дверного фиксатора (замка) потребуется подготовить все необходимые материалы и компоненты. К ним относятся:

Две ручки. Можно отдать предпочтение любой форме (круглые, г-образные и другие типы).
Крепежные элементы (винты для соединения цилиндровых механизмов).
Цилиндровые механизм, дополненный пружинкой.
Ригели.
Две розетки для скрытия цилиндрового устройства.
Измерительный прибор (например, рулетка).
Ручка, фломастер или карандаш для нанесения отметок.
Дрель.
Канцелярский нож.
Малярный скотч.
Стамеска (размер на 0,1 и 0,2 сантиметра).
Сверла (перьевое на 2,3 сантиметра, обычное на 0,2 см).
Коронка (габариты зависят от показателя толщины дверного полотна). Чаще всего используются 5 или 5,4 сантиметра.
Молоток.

Для удобства и можно воспользоваться специальным инструментом для врезки замка.

Это список инструментов обязательный для качественного выполнения врезки дверного замка. При отсутствии определенных компонентов, потребуется их приобрести или взять в аренду на некоторое время.

Чтобы было удобно работать и не было необходимости постоянно отвлекаться на то чтобы придержать дверь, то лучше закрепить дверное полотно.

Алгоритм подключения замков на различные виды дверных полотен

Как поставить ручки?

Последний этап в установке – формирование отверстий под ручки. Для такой работы потребуется максимальная точность действий, чтобы все выглядело красиво и замок работал хорошо.

В комплекте с дверным замком идут саморезы, но они (как правило) сделаны из мягкого металла, поэтому их сразу лучше заменить на каленые длиной 1 см и диаметром 1,5-2 мм.

Порядок работ:

Замок придется снова вынуть из двери, либо отметки сделать заранее. Поставить (см. фото) замок к боковой поверхности двери, точно совмещая его с пазами. Через прорези карандашом делается отметка, где будет проходить ручка.

Такое действие делают с 2-х сторон двери.

Устанавливается на дрель «коронка» или «перо». По центру отметин на двери устанавливается сверло и делается ровное, круглое отверстие. Обязательно с 2-x сторон, не рекомендуется с одного захода просверливать насквозь, иначе может получится неровно.

На заключительном этапе из отверстий извлекаются все стружки, на место монтируется замковая пластина и крепится саморезами. Берутся ручки, ослабляются прижимные винты, проверяется ход центрального стержня, он не должен заедать, и ручки устанавливаются на место.

Последний штрих – это установка декоративных элементов, если они есть, и прикручивание конструкции саморезами.

Как установить дверную ручку?

Определяют высоту установки ручек на межкомнатные двери по своему предпочтению, но обычно придерживаются расстояния от пола 0,9–1 м. Показатель может зависеть от роста людей, проживающих в доме. Для соблюдения эстетики рукоятки всех полотен ставят на одной высоте.

Начинают установку дверных ручек на межкомнатные двери с нанесения разметки, но сначала полотно легонько простукивают. По звуку определяют плотность. Современные двери часто идут внутри пустые. Деревянный каркас сделан только по периметру и установлены перемычки. Если фурнитура попадёт на пустоту, то закрепить её невозможно.

Выполняется установка ручки на снятой с петель двери. Если полотно нельзя безболезненно демонтировать, то его расклинивают в открытом состоянии. Каждая модель имеет свои особенности конструкции

Поэтому перед врезкой важно ознакомиться с прилагаемой инструкцией, сделать замеры. Они помогут точно подобрать по диаметру сверлильные насадки

Монтаж ручки защёлки

Начинают установку ручки защёлки на межкомнатные двери с выбора полнотелого места и нанесения разметки. Обычно схему производитель прилагает. При её отсутствии делают ручную разметку одновременно с врезкой:

Сначала от края полотна на расстоянии 60 мм ставят отметку. На торце проводят осевую линию, отмечают центр для будущего отверстия.
Чтобы лицевая пластина корпуса защёлки получилась заподлицо с древесиной, в торце дверного полотна стамеской выбирают гнездо глубиной 3 мм.
Для дальнейшей установки ручки кноб берут электродрель с коронкой и сверлят в полотне сквозное отверстие

Важно соблюдать аккуратность, чтобы избежать повреждения декоративного покрытия полотна.
С торца створки на отмеченном центре сверлят перьевым сверлом отверстие. Его глубина и диаметр равен размеру корпуса защёлки

Глубже сверлить нельзя, так как существует риск повреждения филёнки. Защёлку вставляют внутрь, фиксируют двумя саморезами.

Чтобы установить кноб, сначала её разбирают. Сбоку имеется технологическое отверстие, внутри которого расположен фиксатор – язычок. При нажатии его ключиком рукоятка легко снимется.
Следующим элементом снимают декоративную накладку. Внешнюю половинку ручки вставляют в отверстие двери, а с другой стороны ставят внутреннюю и оба элемента стягивают болтами. Теперь осталось поставить на место декоративную накладку и саму рукоятку.

Продолжение установки дверной ручки с защёлкой предусматривает крепление ответной планки. Створку полностью закрывают и пытаются обозначить на лудке место прилегания язычка запорного механизма. По разметке стамеской выбирают углубление, вставляют декоративный карман, сверху саморезами фиксируют стальную накладную пластину.

По окончании работ проверяют работоспособность механизма.

Монтаж ручки с замком

Установка дверной ручки с замком усложнена выдалбливанием большого паза в торце створки для корпуса запорного механизма. Работа состоит из следующих действий:

Замок прикладывают к торцевой поверхности полотна. Карандашом обводят заднюю часть корпуса. По разметке электродрелью сверлят отверстия, располагая их максимально плотно. Оставшиеся перемычки выбирают стамеской. Делать отверстие лучше перьевым сверлом, причём его диаметр должен быть на пару миллиметров больше толщины корпуса запорного механизма.
Внутрь паза вставляют замок. На торце створки карандашом обводят контур лицевой пластины, выбирают стамеской под неё углубление.
Приложив к боковой поверхности полотна замок, отмечают отверстие для рукояток. Ниже обозначают и проделывают отверстие под замочную скважину.
Замок устанавливают внутрь паза, фиксируют саморезами. Вставляют металлический квадрат, надевают декоративные накладки. На квадрат надевают рукоятки. Каждую накладку фиксируют к створке саморезами или насквозь болтами, что зависит от модели.
При закрытом дверном полотне выполняется разметка лудки под ответную планку. После выборки стамеской углубления саморезами фиксируют пластину.

После установки замка проверяют его работоспособность.

Монтаж ручек для раздвижных дверей

Для врезки ручки в межкомнатную дверь откатного типа понадобится только дрель, стамеска и отвёртка. Упростить задачу можно фрезёром. Обычно рукоятки раздвижной двери выполнены продолговатой формы. Состоят они из пластмассового вкладыша, на который защёлкивается декоративная накладка.

Происходит установка на двери купе ручки так:

Пластиковый вкладыш прикладывают к боковой поверхности створки. Обводят карандашом контур.
С помощью сверла и стамески или фрезером выбирают паз. Его глубина соответствует толщине вкладыша. Обычно достаточно 12–15 мм.
