Особенности сварного забора из профильной трубы

Особенности конструкции

Прочность и надежность оград из профильной трубы сделала их востребованными на рынке. Они способны защитить любую территорию от незаконного проникновения. Выполняются изгороди из отдельных элементов: профилированной трубы, стальных прутьев, металлической сетки.

Сварные конструкции выполняются в разнообразных вариациях. Несмотря на многообразие видов, они обладают общими критериями производства:

  1. Секции забора из профильной трубы предварительно собирают в цеху. Такая технология производства позволяет осуществлять монтаж на объекте за минимальное время.
  2. Металлические трубы служат каркасом изделия и выполняют фиксирующую функцию.
  3. Опоры для каркаса выбирают с учетом местности и общего дизайна объекта.
  4. Столбы опускают на глубину не более 90 см.
  5. Максимальное расстояние между секциями составляет 2,5 метра.

В этом видео показано как сделать забор из профильных труб:

Виды и материалы

Заборы в большинстве случаев изготавливают из металлической трубы, которая обладает определенным запасом прочности. Условно эти конструкции можно разделить на несколько видов:

Секционные ограждения. Эта конструкция состоит из нескольких секций, которые изготавливают на заводах. Их монтаж предполагает установку опорной профильной трубы и подвешивание перегородки к ней. Такой вариант не всегда удобен, так как не отличается красотой и оригинальностью. Но все модули качественно защищаются, что позволяет продлить срок службы металла в несколько раз. Выполнить же такие сварочные работы в домашних условиях довольно сложно и долго.

В зависимости от сечения трубы, материалы для заборов бывают нескольких типов:

Квадратные. Профтрубы отличаются прочностью, но при этом не всегда практичны. Квадраты хорошо стыковать между собой, что и придает этому типу особую популярность.

  • Прямоугольные. Трубы такого типа являются самыми востребованными при строительстве заборов. Металлопрофильные конструкции отличаются оптимальным соотношением прочности и стоимости.
  • Круглые. Если учитывать прочностные характеристики, то подобные изделия являются самыми прочными и надежными. Они выдерживают нагрузки, которые профильная конструкция не способна перенести. Из таких труб очень часто изготавливают винтовые опоры, дополняющиеся специальной резьбой. Такая структура позволяет вкручивать винт в грунт, не используя при этом бетонирование для фиксации.

Применение пластиковых конструкций встречается редко, так как материал не особо прочен и не способен выдерживать высокие нагрузки.

При изготовлении заборов из труб также могут использоваться несколько вспомогательных материалов:

  • Профнастил. Листы прекрасно стыкуются с профильными конструкциями. Монтаж их относительно легок и быстр. Поэтому данное сочетание встречается очень часто.
  • Дерево. С помощью древесины просто украшают каркасы. К трубе могут крепить как вертикальные штакеты, так и продольные декоративные доски.
  • Металлическая сетка. Применяется этот продукт для создания простых и практичных заборов. Для соединения данных материалов могут применять как точечную сварку, так и специальные саморезы. Подобные конструкции зачастую являются сборными, так как их изготавливают на заводах.
  • Кованые изделия. Конструкции из труб очень часто украшают ковкой, которая придает им оригинальности. Здесь используется изогнутая арматура и декоративные элементы в виде цветков. Такие материалы требуют хороших навыков работы со сваркой, поэтому лучше доверять ее опытным специалистам.

Особенности

Заборные трубы отличаются от изделий, предназначенных для прокладки водопровода, либо газопровода. Опоры изготавливаются из стали высокой прочности, имеют другой диаметр сечения и толщину стенок. Тонкие водопроводные трубы подходят разве что для декорирования секций.

Мнение эксперта

Владимир Ульянов

Занимаюсь заборами более 10 лет, отвечаю на вопросы и помогаю людям самостоятельно справиться с задачей по установке.

Задать вопрос эксперту

Разновидности профильного металлопроката стандартизированы прямоугольным сечением, в редких случаях — круглые столбы. Последние используются для возведения временных ограждений, поскольку можно просто вбить в грунт.

Круглые опоры устанавливаются без фундамента, потому заглубление необходимо минимум на 1 м, либо 1,2 м. в грунт.

Постоянные заборы возводятся на основе профильных конструкций. Они отличаются наличием ребер жесткости, повышающих надежность и прочность.

Плюсы металлических опор:

  • способность выдержать высокую нагрузку;
  • поддаются окрашиванию и обработке;
  • возможность монтажа и демонтажа любого облицовочного материала: от древесины до поликарбоната;
  • многократное использование, что влияет на стоимость — можно купить пребывавший в использовании (б/у) металлопрокат.

Основная особенность заборных труб — защитные элементы на торцах (заглушки). Изделие полое внутри, но с закрытыми отверстиями при помощи сварки. Значительно снижена вероятность накопления мусора и воды внутри профиля. Метод увеличивает срок эксплуатации трубы. Полые трубы для забора наполняются галькой для достижения аналогичной цели и большей прочности.

Полезное Подходящая пропорция смеси для бетонирования столбов забора

Другие нюансы установки трубчатых опор заключаются в климатических условиях и плотности почвы. Простая вбивка в грунт подходит для низкого, либо временного ограждения — почва размокает, пересыхает или замерзает. Каркас в результате наклоняется, теряет устойчивость и валит конструкцию.

Прямоугольный профиль заливается цементным фундаментом. Глубина залегания при этом меньше, поскольку основание закреплено прочнее.

Жесткость столбов увеличивается, если широкая сторона трубы будет лицевой.

Относительно круглых опор эту особенность учитывать не нужно — легкое облицовочное покрытие (к примеру, рабица) не создаст большого сопротивления ветру.

Этапы изготовления забора

Заборы и ограды из профильной трубы изготавливаются по следующей схеме:

  1. подготовка эскиза и подробного чертежа;
  2. изготовление конструкции;
  3. установка.

Чертеж забора

На начальной стадии рисуется эскиз ограждения. Данный рисунок содержит схематическое изображение будущего забора. Эскиз определяет места установки основных и декоративных элементов конструкции.

Предварительное изображение ограждения, отражающее желание изготовителя

На основании готового эскиза разрабатывается подробный чертеж конструкции. В отличие от эскиза чертеж забора из профильной трубы должен отражать габариты целой конструкции и каждой его отдельной части.

Чертеж готовой конструкции с определением и описанием требуемых материалов

На основании чертежа производится подсчет материалов, требующихся для изготовления забора.

Изготовление забора

Заборы, изготавливаемые из профильных труб, могут быть двух видов:

  • сварные, то есть цельные конструкции;
  • секционные, то есть конструкции, состоящие из отдельных секций.

Чтобы изготовить сварной забор из профильной трубы, надо:

  1. подготовить все комплектующие, то есть нарезать трубы соответственно чертежному размеру;

Подготовка комплектующих элементов для дальнейшей сборки

Некоторые трубы имеют отклонения в габаритах. Это связано с методом производства профтруб. Перед нарезкой составляющих элементов забора все неровности требуется удалить при помощи шлифовальной машинки.

  1. приварить комплектующие конструкции к предусмотренным местам. Сварка начинается с вертикальных участков, которые крепятся к несущим столбам. Далее устанавливаются горизонтальные перемычки изгороди, и производится окончательное наполнение открытого пространства трубами маленьких размеров;

Изготовление забора методом сварки отдельных частей

  1. при необходимости устанавливаются декоративные элементы;

Различные элементы для придания забору индивидуального и эстетичного вида

  1. места сварки зачищаются от образовавшегося налета и окалины;

Обработка мест сварки перед покраской

  1. готовая конструкция покрывается специализированной краской.

Нанесение на металлические поверхности защитной краски

Секционный забор из профильной трубы изготавливается поэтапно:

  • на первой стадии производится необходимое количество секций, которые выполняются по подготовленному чертежу;
  • все секции устанавливаются на основные столбы. Для этого можно использовать сварку или специальные крепления, предусмотренные конструкцией.

Чтобы изготовить секцию ограждения, надо:

  1. сварить каркас из труб;

При изготовлении каркаса надо учитывать расстояние между опорными столбами.

  1. приварить элементы наполнения и декора;
  2. зачистить места сварки;
  3. покрасить готовую конструкцию.

Как изготовить отдельную секцию забора можно посмотреть на видео.

Установка готовой конструкции

Установка забора – это окончательная стадия. Чтобы своими руками поставить готовую конструкцию, требуется:

  1. по периметру будущего забора произвести разметку. Отметить места установки опорных столбов;
  2. под каждый основной столб пробурить отверстие. Диаметр каждого отверстия должен составлять минимум два диаметра столба;

Образование ям для установки столбов

  1. в готовую яму устанавливается столб и заливается бетонным раствором;

Схема правильного монтажа опорного столба для забора

При выставлении столба особое внимание уделяется вертикальности и горизонтальности. Если эти параметры нарушены, то забор будет выглядеть покосившимся. Для фиксации опорной конструкции в нужном положении применяются растяжки, которые удаляются после полного высыхания бетона

Для фиксации опорной конструкции в нужном положении применяются растяжки, которые удаляются после полного высыхания бетона.

Проверка вертикальности конструкции строительным уровнем

  1. на столбы навешиваются готовые секции или изготавливается сварной запор по вышеописанной схеме;

Установка отдельных секций забора без использования сварки

  1. устанавливаются ворота и калитки.

Все работы по изготовлению и установке забора из профилированной трубы считаются законченными. Заборы из профилированной трубы отличаются долговечностью, простотой конструкции, совмещенной с эстетичным видом и небольшой стоимостью. Перед началом работ рекомендуется разработать собственный проект забора или воспользоваться готовыми эскизами. Изготовление забора своими руками возможно при обладании начальными навыками работы со сварочным оборудованием.

Изготовление секций и монтаж

Монтаж заборов из профильной трубы обычно производится из изделий сечением 45х45 или 55х55 мм, при этом толщина их стен составляет приблизительно 4 мм.

Также можно выбрать разные модификации, которые изготавливаются под заказ. В этом случае могут быть трубы с элементами ковки, или же они могут иметь любую другую модификацию.

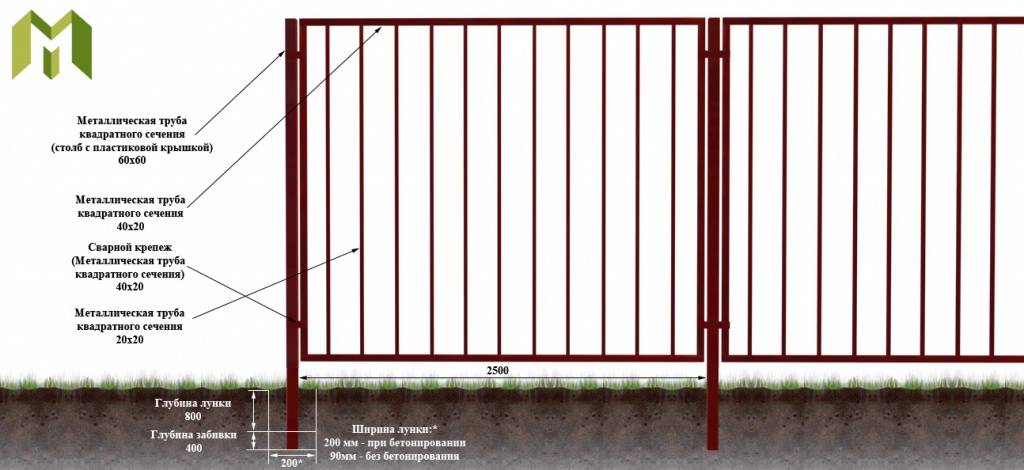

Схема с размерами

Профилированные трубы для забора более надежны и экономичны в отличие от модульных ограждений. Но есть одна сложность – это сварка материала.

Если навыки работы со сварочным аппаратом есть, то можно начинать самостоятельную установку профилированных труб:

  1. Вначале нужно выбрать и выровнять изделия. Такая процедура является обязательной, поскольку размер промышленного проката может отличаться.
  2. Затем профлист обрезают с учетом того, какую используют схему для монтажа.
  3. После этого начинают собирать ворота и каркас панелей, используя для этого сварку.
  4. К каркасу необходимо заварить тонкий профиль и все элементы декора. Чтобы во время сварочных работ все части будущей панели не смещались друг к другу, их зажимают между собой при помощи струбцин.
  5. Затем, когда необходимый размер и число панелей выбрано, приступают к монтажу.


Сварочный чертеж

Установка столбов

На днище скважины диаметром 200 мм на глубину 1200 мм, пробуренную ямобуром, засыпается песчаная подушка толщиной 100–150 мм. После этого вставляют опоры 110х110 мм и закрепляют их при помощи мелкого щебня или битого кирпича. Самое главное – четко контролировать вертикальный уровень и размер заглубления труб

Это особенно важно, когда профильная труба для забора формирует проем под ворота

Затем подготавливается бетонный раствор и заливается в скважину. Для его полного затвердевания необходимо около одной недели.

Во время установки столбов и их цементирования в отмеченных участках требуется временное вертикальное крепление строго по уровню. Для этого используют подпорки. Так будущую ограду оставляют до полного затвердевания бетона.


Схема установки столбов

До застывания бетонной смеси можно подобрать соответствующий размер профлиста и выбрать ворота, которые можно заказать в кузнице, или же они изготавливаются своими руками. После затвердевания бетона на пролеты навешивают облицовочный материал. Крепеж выполняется разными способами, зависящими непосредственно от материала.

Так монтируется наружная часть забора. Боковые части крепятся проще. Для этого, как правило, применяют металлическую сетку, которую натягивают между опорами. Возводить фундаментное основание при этом чаще всего не требуется.

Крепление секций

В горизонтальных лагах ограждения проделывают сквозные отверстия, это необходимо для крепления вертикальных стоек. Когда отверстия подготовлены, в них устанавливаются прожилки. Чтобы все получилось максимально ровно, используют угольник или рулетку.


Установка секции

Участки пересечения желательно обработать точечной сваркой, поскольку это значительно повышает прочность конструкции. Также зачастую устанавливают вертикальные балки при помощи саморезов, проделав перед этим отверстия в необходимых участках опор.

Стоимость

Что касается цены, то в этом случае самое главное – учесть материал полотна. К примеру, цена ограждения из профтруб высотой в 2 м за один погонный метр составляет около 4500 руб. Эта стоимость подразумевает монтаж столбов, заполнение пролетов и окрашивание. Чаще всего встречается следующий ценовой диапазон:

  1. Стоимость самого простого варианта – примерно 3000 руб. за 1 м погонный.
  2. Средний уровень – около 4400 руб. за 1 м погонный.
  3. Бизнес-класс – 5800 руб. и выше за 1 м погонный.

Чертежи пролетов

Эскизы

Как показала практика, если грамотно подобрать профильные трубы и во время установки соблюдать все технологии установки, то можно получить оригинальный и практичный забор. А положительные отзывы и наглядные фото являются этому ярким примером.

Плюсы и минусы конструкции

Применение таких конструкций для сооружения изгороди имеет только некоторые оговорки – невозможность использования на скалистых грунтах и возможные препятствия при высоких грунтовых водах.

При торфяной прослойке или насыпном привозном грунте могут потребоваться нестандартные размеры, чтобы добраться до твердого слоя. Поэтому с винтовыми сваями могут наблюдаться некоторые сложности на месте осушения болот, вблизи природных водоемов.

Однако положительных моментов в постройке забора на винтовых сваях несоизмеримо больше:

  • можно выбрать нужный диаметр труб для любого типа ограждений;
  • есть варианты с литым наконечником, применяемым для тяжелых конструкций и со сварным, у которого тоже прекрасные параметры эксплуатации;
  • при соблюдении правильной технологии работы будут быстрыми и относительно бесшумными;
  • забор можно выполнить в любой необходимой конфигурации – ступенчатой, на одном визуальном уровне и в свободной форме, что означает отсутствие необходимости специальной подготовки и выравнивания рельефа.

Главным преимуществом по сравнению с остальными способами монтажа ограждения считается ценовая доступность и универсальность использования, достигаемая благодаря винтовой лопасти на конце металлического элемента.

Изготовление сварного забора из профильной трубы своими руками

Пошаговый процесс установки ограды начинают с разработки проекта. Кроме самой изгороди в нем указывают размеры ворот и калитки, если их придется делать своими руками. По чертежу определяют, сколько материала нужно для сварки забора из профильной трубы.

Выбираем профтрубы

Прочность сварного ограждения во многом зависит от правильного выбора материала. Для строительства забора необходимо запастись:

  • профильной трубой сечением 200×200×6 — 8 мм для столбов под ворота;
  • размером 100×100×5 — 6 мм для промежуточных опор;
  • профилем 40×40 или 50×50 с толщиной стенки 3 мм для ненесущих стоек, устанавливаемых по вертикали;
  • трубами сечением 25×25 или 30×30 со стенкой 3 мм, из которых делают горизонтальные лаги;
  • профилем 10×10×1,5 — 2 мм для декоративного оформления пространства между опорами.

Делаем чертеж

Проект разрабатывают самостоятельно или берут готовый из свободного доступа в сети, адаптируя его к своим условиям. На чертеже отмечают размеры всего сварного забора с учетом рельефа и отдельных частей. Указывают длину и сечение профильных труб, глубину закладки фундамента и опор.

Поскольку секции одинаковы, достаточно сделать эскиз только одной. Если размеры крайних модулей отличаются от остальных, для них составляют отдельный чертеж. Внешний вид, размеры ворот и калитки с опорами для них указываются также отдельно.

Сделать эскиз можно самостоятельно или взять готовый из интернета и подогнать под свои условия

Сварка секций

Чтобы сварить каркас для каждой секции, нужно:

  • нарезать заготовки из профильных труб в соответствии с размерами на чертеже;
  • абразивным инструментом удалить заусенцы с разрезов;
  • обварить каркас по периметру, потом внутренние детали;
  • приварить декоративные элементы или установить их на готовый забор перед окрашиванием;
  • очистить сварные швы от шлака, затем зашлифовать вровень с металлом.

В такой же последовательности делают калитку и ворота из профильной трубы.

Монтаж фундамента и опорных столбов

В зависимости от веса ограждения и особенностей грунта фундамент делают столбчатым, ленточным, столбчато-ленточным. Разметку периметра забора выполняют в следующем порядке:

  • по углам вбивают колышки;
  • натягивают между ними шнур;
  • по ширине секций отмечают колышками места установки опор с добавлением 2 см для креплений.

Под столбы выкапывают или пробуривают ямки размером на 10 см больше сечения профильных труб на глубину промерзания почвы. В зависимости от региона она бывает 0,8 — 1,5 м. На дно насыпают слой песчано-гравийной смеси толщиной 10 см. Вертикальное положение опор выставляется по отвесу и фиксируется распорками.

Под фундамент между столбами выкапывают траншею шириной 30 и глубиной 50 см. Опалубку устанавливают на 10 см выше уровня почвы. На дно насыпают подушку из песчано-гравийной смеси толщиной 20 см. В качестве арматуры на высоте 5 см от подушки укладывают строительную сетку, подкладывая кусочки кирпича. Полотна связывают между собой проволокой. На высоте 15 см от первого кладут второй слой сетки.

Траншею и ямы с выставленными столбами заливают бетоном без длительных перерывов. Чтобы в фундаменте не остались пустоты массу уплотняют вибратором. Дальнейшие работы выполняют через семь дней, когда бетон отвердеет.

Установка секций

Для крепления секций на опоры приваривают кронштейны. Монтаж забора выполняют на болтах диаметром 10 — 12 мм или сваркой. Отверстия в кронштейнах лучше просверливать по месту. Для упрощения выравнивания на секциях делают пазы длиной 3 диаметра болта. В последнюю очередь устанавливают калитку, ворота. Чтобы внутрь не попадала влага, торцы труб закрывают пластиковыми заглушками.

Антикоррозийная обработка

Чтобы металлический забор не ржавел, поверхность покрывают защитными составами:

  1. Битумную мастику наносят на участки столбов, погружаемых в почву.
  2. Битумным лаком защищают металл от коррозии и применяют в качестве грунтовки. Если цвет устраивает, оставляют как финишное покрытие.
  3. Окрашивание масляной краской обойдется недорого, но на жаре покрытие отслаивается. Поэтому лучше красить акриловыми эмалями, которые нечувствительны к высокой температуре и ультрафиолету.

Какие есть варианты

Приведенные фото сварного забора явно показывают все многообразие таких конструкций:

Из арматуры. Самый дешевый вариант, при котором к крепким железным основаниям привариваются имеющиеся прутья.

Из сетки. Экономично и легко работать с рабицей: достаточно между двумя металлическими балками натянуть заготовленную сетку.

Секциями. Более декоративный способ, предполагающий сварку отдельных фрагментов ограды. Основанием нередко становятся бетонная опалубка или кирпичный фундамент со столбами.

Из подручных материалов. Когда отдельные секции собираются из всех имеющихся дома запчастей. Выбирается более крепкая основа, на которую фиксируются остальные элементы.

Достоинства и недостатки ограды

Данный материал в последнее время набирает всё большей популярности, и её очень часто можно встретить в качестве ограждения частных двором и прочего. Следовательно, если вы читаете эту статью, значит, вам интересно, почему же профтруба является такой популярной и актуальной на сегодня, мы поможем вам разобраться, путём составления списка плюсов и минусов.

Начнём с достоинств материала:

Небольшой вес – помогает сделать столбы и секции ограды очень лёгкими, и процесс сварки очень простым, так как с материалом очень просто работать.

  • Хорошая гибкость и лёгкость разогрева материалов до температуры деформации. Эти показатели позволяют создавать различные формы, не ограничивая себя линейностью и прямотой конструкции.
  • Дешевизна, благодаря тому, что труба состоит из небольшого количества металла, что напрямую влияет на стоимость.
  • Сварной шов или точка между двумя трубами получается очень качественной. Все сварочные работы проходят гладко и без излишней возни, так как материал отлично подаётся соединению.
  • Достаточная прочность готовой секции и столба, позволяет выдержать существенные нагрузки и воздействия на секции и столбы.

С достоинствами всё понятно, теперь следует разобрать недостатки, которых не так то и много:

  • Основным, и, наверное, самым значимым недостатком является прозрачность секции, изготовленной из профильной трубы. Для тех, кто хочет уединиться и скрыть свой двор от назойливых взглядов, данный материал не подойдёт. Конечно, данный недостаток можно компенсировать путём установки на внутренней части глухого, непрозрачного листа металла или поликарбоната.
  • Практически невозможно вернуть исходное состояние после деформации. Так что если материал был повреждён, его необходимо будет заменить новым отрезком изделия.

Характеристики изделия

Как видите, недостатков довольно мало, но они существенные и их не стоит отбрасывать на второй план во время подбора подходящего для вас заборного материала.

Выбор формы и диаметра

Используя такой уникальный и в то же время универсальный материал, вы получаете отличное ограждение, которые может служить в защитных целях, так и в качестве декоративное небольшого ограждения, которое сможет отлично украсить клубку, отделить загон и прочее.

Для такого забора подойдёт практически любая подобная труба, но основным условием является достаточная гибкость материала и возможность легко разогревать его докрасна. Так как они обычно изгибают до необходимой формы, то данные критерии являются очень важными.

Оптимальный диаметр для труб полтора на полтора сантиметра, для больших секций ограды, можно подобрать диаметр немного больше.

Чем выгодно свайное строительство?

Широкое применение в строительстве они находят благодаря ряду неоспоримых преимуществ:

  • Возможность установки в условиях «сложных грунтов». Забор на винтовых сваях можно возводить не только на торфяниках и суглинках, но и на любых почвах с высоким уровнем залегания подземных вод. Монтировать сваи можно даже в болотистой местности, на разнородных рельефах и склонах с большим перепадом высот.
  • Строительство в любой сезон. Винтовые сваи легко монтируются при любых погодных условиях. Недаром их активно применяют при строительстве даже в условиях вечной мерзлоты.
  • Простота возведения. Винтовые сваи под забор представляют собой металлические трубы со сварными или литыми наконечниками, которые подобно шурупам, просто ввинчиваются в землю. Вкручивать «шурупы» в грунт можно ручным способом без задействования строительного оборудования.
  • Скорость монтажа. На завинчивание одной сваи уходит не более 20-30 минут. Возвести надежные столбы на винтовом основании можно всего за пару дней.
  • Долгий срок службы. Винтовые сваи способны исправно прослужить около 50 лет. Если же перед установкой их дополнительно обработать антикоррозийным составом, то такие изделия прослужат более сотни лет.

Винтовые сваи для заборов – один из самых экономных вариантов обустройства надежной опоры. В сравнении с тем же ленточным или столбчатым фундаментом, стоимость винтового основания выходит на 40-50% дешевле.

Кроме того, сваи можно использовать повторно. Это дает возможность в любой момент демонтировать опору и установить на любом другом месте участка.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
