Строительство каркасных гаражей: как правильно сделать

Крыша для каркасного гаража

Рисунок 2. Схема стен каркасного гаража.

Для этого понадобятся доски 10х2,5 см. Их надо обшить волнистым материалом для кровли. Создание крыши состоит из таких этапов, как:

• монтаж системы стропил;
• установка слоя паровой изоляции;
• теплоизоляционные работы с использованием плит из минеральной ваты;
• гидроизоляция конструкции;
• перекрытие кровельным материалом.

Крыша должна выдерживать вес снежного покрова вместе с человеком на кровле, быть простой и надежной. Для ее покрытия используются следующие материалы:

• листы шифера;
• профнастил;
• металлическая, гибкая или мягкая черепица;
• ондулин.

Закрепление этих видов кровли производится при помощи электродрели и шурупов. Водослив выполняют с использованием трубы из пластика, которую надо разрезать вдоль. По периметру крыши закрепляют снегозадерживающее устройство, которое предохранит автомобиль от повреждения зимой.

Инструменты и материалы

Для возведения гаража из дерева, то есть с несущим каркасом из этого материала, понадобятся, соответственно, брус – сплошной или клееный из досок, а также некоторое количество плит ОСБ для обшивки. Дальнейшие действия зависят от конструкции гаража, типа кровли, габаритов.

Из инструментов обязательно будут нужны:

1. Молоток.
2. Уровень.
3. Отвес.
4. Рулетка.
5. Электро- или аккумуляторная дрель.
6. Угловая шлифмашина с насадкой для резки дерева (опционально).

Конкретные действия сборщиков зависят от степени подготовленности к монтажу – древесина уже размечена, порезана на детали (стойки, балки, подкосы) или все придется делать «с нуля». В первом случае время на возведение здания значительно сокращается.

Столбчатый фундамент

Каркасный гараж на столбчатом фундаменте

Конструкция столбчатого фундамента выглядит следующим образом:

На данной схеме:

1. Обсадная труба.Бетон.Бетонная опора.

Достоинствами данной конструкции фундамента являются:

Низкая стоимость, по сравнению с иными, более сложными конструкциями;Не подвержен воздействию пучинистых грунтов и грунтовых вод.

Недостатки:

Нельзя использовать при строительстве тяжелых сооружений;Не обладает достаточной прочностью к перемещению в горизонтальной плоскости.

Строительство фундамента, данной конструкции, выполняется в следующей последовательности:

Осуществляется планировка участка строительства, снимается плодородный слой почвы;Выполняется разметка участка. Отмечаются углы строящегося гаража, места установки ворот и промежуточных столбов.

Промежуточные столбы устанавливаются через 2,5 – 3,0 метра между угловыми столбами, на прямых участках периметра сооружения. Выбирается вариант и способ устройства столба. Это может быть:

1. Обсадная труба – используются металлические или асбестоцементные трубы диаметром 250 – 400 мм и толщиной стенки не менее 25 мм;Использование деревянной опалубки;Использование пеноблоков или кирпича.

В зависимости от выбранного варианта устройства столба, выполняются работы по его устройству.

При использовании обсадной трубы:

Подготовленные трубы нарезаются. Их длина должна быть не менее 1,5 метров.Изготавливается арматурный каркас. Размеры каркаса определяются исходя из размеров обсадной трубы.При помощи бурильно-крановой машины (БКМ) выполняется высверливание котлованов под столбы, требуемого диаметра.В изготовленные котлованы устанавливаются обсадные трубы, в которые помещается арматурный каркас.В обсадную трубу заливается бетон, при этом используется глубинный вибратор.

При использовании деревянной опалубки:

Копается котлован. Работа может выполняться экскаватором или вручную.На дне котлована монтируется опалубка для устройства бетонной опоры. Опора шире столба.В опалубке опоры монтируется арматурный каркас, с таким расчетом, чтобы были предусмотрены выпуски, для крепления к нему каркаса столбов.Опоры заливаются бетоном.Изготавливаются каркасы столбов, после чего они крепятся к выпускам каркаса бетонных полушек.Вокруг смонтированных каркасов столбов монтируется опалубка столбов.В подготовленную опалубку заливается бетон.

При использовании кирпича или пеноблоков:

Работы выполняются, как и при использовании деревянной опалубки, до момента заливки бетоном подушек.На верхнюю поверхность подушек укладывается 2 слоя гидроизоляции;Выполняется кирпичная кладка, от бетонных полушек, до отметки высоты фундамента над поверхностью земли.

Кладка столбов выполняется не менее, чем в 1,5 кирпича.Выполняется гидроизоляция кладки специальными мастиками или составами.Для создания устойчивости фундамента в горизонтальной плоскости, осуществляется монтаж ростверка. Ростверк может выполняться из металла, дерева или железобетона. Материал выбирает застройщик, в зависимости от материала каркаса сооружаемого объекта.

Пошаговая инструкция по возведению гаража из бруса

Подготовка фундамента

Для гаража из бруса лучше всего подойдёт ленточный фундамент

Монтаж фундамента можно разделить на несколько этапов:

1. Выбор типа фундамента и его размеров. Для гаражей чаще всего используют ленточный фундамент. Средняя глубина для него должна составлять 70-100 см, а ширина – 50 см. Длина и ширина рассчитываются исходя из размера будущего гаража.
2. После всех измерений и разметки нужно выкопать траншеи для фундамента заранее обговоренной глубины. На дно траншеи насыпается песок и щебень — для прочности будущего фундамента.
3. Далее устанавливается опалубка. Предпочтительнее всего просто купить и установить, но можно сделать её своими руками. Опалубка должна быть хорошо закреплена, чтобы в процессе заливки не сдвинулась и не деформировалась.
4. Часто фундамент решают сделать армированным, для дополнительной прочности. Для этого в будущий фундамент вставляется металлическая сетка, которая скрепляется специальной проволокой.
5. После армирования можно приступать к заливке цемента. Нужно подождать около месяца, пока фундамент наберёт полную прочность, после чего можно переходить к следующему этапу.

Монтаж сруба

Способы соединения бруса

На этом этапе производится монтаж венцов сруба. При сборке гаража из готового заводского комплекта все необходимые вырубки уже будут сделаны.

Если же вы делаете гараж из обычного сруба, то необходимо самостоятельно проделать нужные вырубки. Рекомендуется придерживаться типа «в полдерева» или «в лапу» — это наиболее проверенные и надёжные типы соединения. Определившись с типом, выполните черновую сборку сруба, согласно шаблону. Сделайте все необходимые запилы и отверстия, пронумеруйте брус для более удобной сборки после обработки специальными средствами.

Возведение гаража идёт полным ходом

Монтаж стен выполняется согласно выбранному типу проекта. Удобно использовать профилированный брус, так как он имеет специальные пазы для прочного скрепления.

Монтаж кровли

Металлочерепицу как материал для кровли стоит выбирать, если вы не очень ограничены в бюджете

Для возведения крыши нужно определиться с кровельным материалом. Есть несколько распространённых вариантов, из которых и придется выбирать:

1. Керамическая и металлическая черепица. Очень дорогой и сложный в установке материал. Его используют для дорогих гаражей, характеризуется высоким качеством.
2. Профнастил. Дешевый и легкий материал, который легко установить на любую крышу. Но, к сожалению, он подвержен коррозии и слабо держит тепло.
3. Гибкая черепица. Продаётся в рулонах и очень легко монтируется на крышу. Единственный минус – короткий срок службы.

Возведение крыши начинается с установки мауэрлата — это важнейший элемент будущего перекрытия. Делается мауэрлат из бруса с сечением 150х150 мм. Мауэрлат крепится к стене с помощью скоб или шпилек.

На мауэрлат устанавливаются стропила — это каркас и основная часть односкатной крыши. Для стропил чаще всего используют брус сечением 100 мм.

Процесс установки стропил односкатной крыши гаража

Далее стропила скрепляются обрешёткой.

Не стоит забывать о гидроизоляции, которую нужно подложить под кровельный материал.

После возведения деревянной части крыши на неё кладётся кровельный материал, который изначально выбирался.

Отделка

Чаще всего гараж из бруса с внешней стороны отделывается сайдингом

Гараж из бруса нуждается как во внутренней, так и во внешней отделке. Снаружи такие гаражи облицовывают сайдингом, который придаёт постройке теплоизоляционные свойства и эстетичный внешний вид.

Внутри гаража прокладывается теплоизоляционный материал, а стены отделываются вагонкой или любым другим материалом.

Обшивка и утепление каркасного гаража

Утепление гаража производится минватой, пенополистиролом, пеноплексом и др. материалами, в т.ч. напыляемыми. Плитные либо рулонные утеплители вкладываются между стойками каркаса гаража. В утепляемом гараже необходимо смонтировать вентиляцию – приточное отверстие для доступа воздуха и вытяжку, которая выходит на крышу.

Поверх утеплителя натягивается ветрозащитная паропроницаемая пленка. Полосы крепят степлером с нахлестом по всем сторонам не менее 10 см, стыки склеивают фольгированным скотчем.

Поверх ветрозащиты набивается обрешетка из реек толщиной 3 см для создания воздушной прослойки (вентилируемый фасад).

Схема обшивки каркасного гаража

Если вы затеяли строительство каркасного гаража из металла своими руками, то обшивку каркаса можно выполнить стальными листами (в т.ч. профилированными). Сталь режется и изначально крепится точечной сваркой к металлическим опорным стойкам. После полной обшивки, стыки провариваются полностью.

Другой вариант крепления (подходит и для деревянного каркаса) – с использованием саморезов, которые вкручиваются по периметру листов. Обязательно используются металлические шайбы. Нахлест листов материала должен производиться сверху вниз, чтобы в стыки не затекала вода. С внешней стороны металлические листы при необходимости окрашиваются после процедуры зачистки от следов коррозии. Углы можно укрепить металлическим профилем.

Вместо листовой стали для обшивки часто применяются плиты ОСБ, цементно-стружечные плиты или влагостойкая фанера. Эти материалы имеют свойство деформироваться при различных показателях влажности и температуры воздуха, соответственно, крепить листы встык нельзя. Оптимальная величина деформационных швов – 3-5 мм. Для крепления листов к стойкам используются саморезы по дереву либо «ершовые гвозди» длиной от 55 мм. Шаг между гвоздями составляет 150 мм по краям листа и 300 мм в его центре. При этом крепеж вкручивается на расстоянии 10 мм от кромки для исключения ее раскола и не затягивается слишком плотно. Перед вкручиванием крепежа, в листах обшивки и стойках высверливаются отверстия. Монтаж плит может выполняться как горизонтально, так и вертикально.

Для обшивки можно использовать плиты «Изоплаат» толщиной 25 мм. Это экологичный материал, который обладает достаточной жесткостью и хорошей паропропускной способностью. Крепление осуществляется непосредственно на деревянные стойки каркаса оцинкованными гвоздями с широкой шляпкой (длина гвоздей > 70 мм), допустимо использовать скобы длиной более 58 мм. Оптимальное расстояние между стойками каркаса составляет 600 мм. Гвозди вбиваются по периметру листов (расстояние от края – 10-20 мм, шаг – до 150 мм, внутри листа шаг – 300 мм). Если стыки плит приходятся не на опорные балки, то крепление производится с использованием закладной (деревянного бруска). Плиты рекомендуется крепить «вразбежку», то есть, со смещением стыков листов второго ряда относительно первого. Обязательно выдерживать деформационный шов 2-3 мм.

Для декоративной отделки применяется сайдинг из пластика, фиброцемента, дерева и т.д. Стальную обшивку можно покрасить, предварительно зачистив и обезжирив. Плиты «Изоплаата» допустимо оштукатуривать паропроницаемой штукатуркой, которую наносят поверх щелочестойкой мелкоячеистой сетки.

Внутренняя отделка гаража может производиться вагонкой, пластиковыми панелями, листами влагостойкого гипсокартона, фанеры и другими материалами.

Все деревянные элементы пропитываются влагостойкими антисептическими составами.

Деревянная вагонка более прочная, нежели пластиковая. Монтаж производится в следующем порядке:

1. Рейки можно располагать горизонтально или вертикально. В зависимости от выбранного метода, первая доска вагонки крепится либо от одного из углов, либо от линии пола.
2. Вагонку можно крепить саморезами или кляймерами. Последний вариант более эстетичен и прост.
3. Первая доска фиксируется гвоздями, затем в ее пазы вставляются кляймеры, фиксируются гвоздями, защелкивается вторая панель. В пазы второй панели также вставляются кляймеры, которые прикручиваются к обрешетке саморезами или прибиваются гвоздями.

Виды крыш

Кровля гаража может быть выполнена в виде одно- или двускатной конструкции. Для выполнения работ своими руками при минимальном строительном опыте проще соорудить крышу односкатной. В таком случае слив дождевой воды будет осуществляться в одну сторону гаражного строения. Для того чтобы равномерно распределить слив на обе стороны гаража, конструкцию крыши делают двускатной.

Односкатная кровля.

Для сооружения односкатной крыши стены гаража выполняют разными по высоте. Одну стену поднимают выше другой на 300, 400 и более мм. Разница в высоте стен определяет угол наклона крыши, который, в свою очередь, зависит от количества снеговых осадков в зимний период года.

На заметку
Угол наклона кровли определяется количеством осадков в зимнее время. Чем больше снега, тем больше должен быть угол ската крыши. Для регионов с умеренным климатом и средним количеством снежных осадков угол наклона кровли выбирают 20-25°. Для тёплых зим с небольшим количеством снега достаточно 10-15°.

При разнице высоты стен 300-400 мм и ширине гаража 3 м кровля получает наклон на 10-15°. Что достаточно для скатывания снега в регионах с умеренным количеством осадков. Для постройки гаража в зонах с большими снеговыми осадками угол наклона кровли делают большим, до 30°.

Односкатная крыша сделанная по каркасной технологии.

После сооружения каркаса приступают к навешиванию кровельных элементов. Пошаговая инструкция к каркасному гаражу регламентирует правила монтажа кровельных панелей. Работу начинают с укладывания нижнего ряда листов кровли. Поверх – кладут листы следующего ряда. Последним укладывают верхний ряд, расположенный вдоль приподнятой стены. Таким образом, листы кровли перекрывают друг друга и не допускают попадания влаги внутрь гаражного пространства во время дождя, снегопада.

Для сооружения двускатной крыши каркас  собирают из треугольных каркасных элементов. Их размер определяется шириной гаража и углом наклона крыши. Треугольные элементы собирают на земле и после – поднимают на крышу. Здесь их устанавливают на верхней обвязке стен. Поверх готового кровельного каркаса – укладывают шифер или металлический профиль.

Проект

Теперь Вы знаете какой гараж лучше строить. Но, перед строительством гаража для автомобиля своими руками необходимо создать проект, не обязательно профессиональный, но учитывающий основные пожелания и требования к устройству гаража своими руками; расчеты так же желательно отразить на схеме гаража.

На этапе планировки гаража необходимо:

1. Отметить список задач, которые будет выполнять гараж. Будет ли это только автостоянка или еще и автомастерская? Нужен ли погреб или смотровая яма?
2. Рассчитать размеры гаража, учитывая все возможные варианты его настоящего и будущего применения.

Для этого нужно определить:

• площадь пространства после заезда автомобиля в гараж, остающегося свободным, и позволяющего проводить ремонт;
• заранее предусмотреть возможность покупки автомобиля больших размеров и сделать запас для его размещения;
• при необходимости определить пространство для рабочего стола и место для демонтажа автомобильных агрегатов;
• предусмотреть место для инструмента, запчастей и стеллажей под сезонные автомобильные шины;
• место для размещения ГСМ (по специальной инструкции для них нужно выделять дополнительное помещение с дверью, закрывающейся герметично).

Как сделать своими руками гараж — чертеж, фото:

Рекомендации по оптимальным размерам

Автомобильные двери должны открываться с двух сторон одновременно и при открытых дверях должно оставаться еще по 15 см от каждой двери до стен гаража.Внимание! Между автомобилем и стенами гаража достаточно оставлять по 90 см для комфортного открывания дверей. Расстояние между воротами и автомобилем рекомендуется выбирать в 60-80 см, это даст возможность свободно проходить человеку, и разгружать багажник автомобиля. Проем ворот предпочтительно делать на 80 см шире автомобиля для заезда в гараж даже неопытного водителя без риска поцарапать автомобиль

Проем ворот предпочтительно делать на 80 см шире автомобиля для заезда в гараж даже неопытного водителя без риска поцарапать автомобиль

Расстояние между воротами и автомобилем рекомендуется выбирать в 60-80 см, это даст возможность свободно проходить человеку, и разгружать багажник автомобиля. Проем ворот предпочтительно делать на 80 см шире автомобиля для заезда в гараж даже неопытного водителя без риска поцарапать автомобиль.

Минимальные размеры гаража по нормативам:

• ширина: 2,3 м;
• высота ворот (для легковых авто): 2,1 м;
• высота ворот для внедорожников или семейного микроавтобуса: 2,4 м.

Расчет высоты потолка производится от самой верхней точки автомобиля при всех открытых внешних элементах автомобиля. От верхней точки автомобиля необходимо прибавить вверх 20 см для возможности установки на потолке освещения, вентилирования и секционных ворот.

Приведем оптимальный гаражный размер для микроавтобуса Газель, имеющего габариты 5,5х2 х2,2 м: если в гараже запланирован верстак, яма, место для запчастей, то оптимальным и проверенным временем размер будет 5х10х3 м.

Разбивка на местности

После проведения всех расчетов, план гаража необходимо физически «привязать» к местности.

Для этого надо выбрать точку, на которой запланирован один из углов гаража. От этой точки нужно отложить все необходимые размеры из проекта, забивая арматурные колышки и провязывая шнур из капрона, обозначающий линию стен будущего гаража.

Помните, что важно расстояние между гаражом и забором. Как построить правильно и законно гараж читайте в статье здесь

Какие виды фундаментов подойдут для гаража из пеноблоков

Вот такая симпатичная конструкция должна получиться у вас по окончании строительства

Пеноблок – лёгкий строительный материал, вес которого напрямую зависит от плотности. Для возведения стен гаража преимущественно используют конструкционно-теплоизоляционные блоки плотностью 600-800 кг/м3 размером 200х300х600 мм. Такой строительный камень весит 19-22 кг, а 1 м3 блоков – в пределах 460 кг.

Тем самым на фундамент будет оказана небольшая весовая нагрузка и основания с высокой несущей способностью не требуется. Для строительства гаража из пеноблоков подойдут следующие виды фундаментов:

• мелкозаглубленный ленточный (МЗЛ);
• плитный (если в гараже будет находиться тяжелая крупногабаритная техника);
• винтовой;
• свайный.

При выборе типа основания, помимо весовой нагрузки строения, учитывают ещё несколько параметров:

• тип грунта;
• точку промерзания грунта (ТПГ);
• уровень грунтовых вод (УГВ).

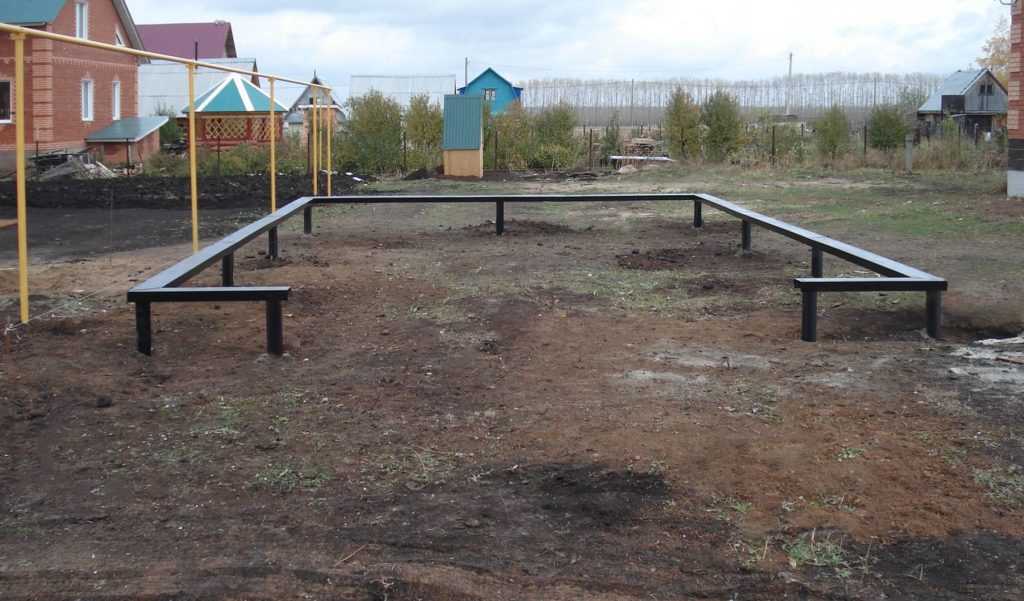

Фундамент на винтовых сваях

С установкой такого фундамента можно справиться и без спецоборудования

На подвижных почвах с преобладанием песка или супеси оптимально возводить фундамент на винтовых сваях. Эти опоры погружают ниже ТПГ на 20-30 см, благодаря чему свая прочно держится в грунте и не реагирует на его естественные или сезонные (периоды замерзания-оттаивания) подвижки.

Для монтажа фундамента на винтовых сваях не обязательна помощь дорогостоящей техники: ямобура, сваевёрта, специализированных установок. Умельцами давно разработана технология установки металлических опор своими руками. Для этой цели используют лом или металлическую трубу, которые заводят в технологические отверстия под оголовком. Вкручивают сваю усилиями нескольких человек. Количество опор высчитывают, исходя из требования: расстояние между ними должно быть не более 3-х метров.

Преимущества фундамента на винтовых сваях для гаража из пеноблока:

1. Отсутствие трудозатратных и длительных по времени земляных работ.
2. Скорость монтажа.
3. Возможность монтажа при высоком УГВ.
4. Проветриваемость нижнего перекрытия.
5. Возможность установки на сваи пустотной ЖБИ плиты, что оптимально для гаража с легковой машиной). В этом случае расстояние между опорами сокращают до 2-х м.

Недостатки:

1. Необходимость устройства пандуса для заезда в гараж, так как строение будет приподнято над уровнем грунта.
2. При отсутствии возможности монтажа ЖБИ плиты нижнее перекрытие делают деревянным, что чревато другими недостатками и сложностями эксплуатации.

Свайный

Свайный во многом схож с фундаментом на винтовых сваях

Свайный фундамент обладает теми же плюсами и минусами, что и винтовой. Различие заключается лишь в материале, из которого изготовлены опоры, и способе их монтажа.

Для устройства свайного фундамента могут быть использованы:

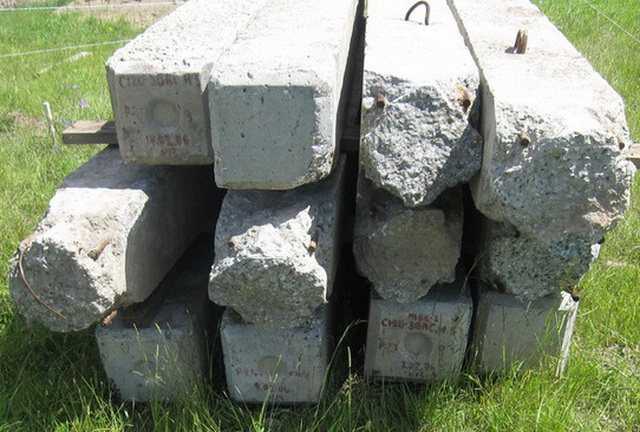

• узкие и длинные ЖБИ блоки;
• металлические или асбестоцементные трубы с залитым в них бетоном;
• столбы, обственноручно изготовленные с помощью опалубки и бетона.

Опоры погружают в грунт ниже ТПГ на 20-30 см. Фиксируют в вертикальном положении с помощью забутовки и бетонирования.

Плитный

Если планируете держать в гараже грузовую технику, советуем остановить выбор на плитном фундаменте

Плитный фундамент для гаража из пеноблоков можно устраивать в двух случаях:

• если в строении будет находиться грузовая техника;
• если на участке строительства пучинистый грунт и в регионе суровые климатические условия.

В первом случае плиту заглубляют по аналогии с МЗЛ: на 30-40 см. Во втором – устраивают УШП (утепленную шведскую плиту), которая одновременно является «плавающим» фундаментом, компенсирующим все подвижки грунта.

Утепление необходимо для создания благоприятных условий эксплуатации гаража и его долговечности в условиях холодного климата. Нередко такое решение принимают при строительстве гаража рядом с домом, так как наличие УШП сокращает теплопотери.

Металл или дерево?

Каркасный гараж своими руками можно сделать из металлических конструкций или деревянным. Все зависит от личных предпочтений будущего владельца. У каждого варианта есть свои достоинства и недостатки.

Металлический каркасный гараж

Плюсы:

• удобство транспортирования покупных деталей;
• быстрая и несложная сборка, при необходимости легко разбирается для последующей продажи;
• долговечность;
• устойчивость к возгоранию. Относится к категории негорючих построек.

Минусы:

• зимой помещение трудно обогреть, а стены покрываются инеем (эта проблема решается с помощью утепления каркаса);
• более высокая стоимость по сравнению с деревянным.

Деревянный каркасный гараж

Плюсы:

• простота возведения;
• строительство можно вести без привлечения грузоподъемной техники;
• низкая теплопроводность, что позволяет быстро нагреть помещение зимой.

Минусы:

• пожароопасность сооружения, необходимо несколько раз обработать конструкцию защитными средствами — антипиренами;
• дерево гигроскопично, требуется тщательная гидроизоляция нижней обвязки;
• впитывает выхлопные газы, запахи бензина и других химических соединений.

Фундамент под каркасный гараж, как металлический, так и деревянный, можно сделать не таким массивным, как для кирпичного сооружения.

Проектирование будущего строения

Чертеж каркасного гаража

Начальным этапом в любом строительстве является эскиз или рисунок будущего помещения. Это позволит сэкономить время и деньги на строительство, ведь вы будете знать, сколько материала вам понадобится на вашу задумку. Если раньше проект каркасного гаража, все необходимые расчеты нужно было делать вручную, то сейчас в Интернете немало специальных программ, которые с максимальной точностью проведут все вычисления.

Площадка, на которой планируется строительство гаража, не должна находиться далеко от дома. Предпочтительное расстояние – до 10 метров. Зону строительства необходимо очистить от растений, мусора, корней. Землю на ней нужно утрамбовать и выровнять. После подготовительных работ сделайте подушку из гравия и песка, на которую потом ляжет фундамент.

Разновидности каркасных гаражей

Сделать каркасную конструкцию для гаражного помещения можно практически из любого существующего на рынке материала. Сюда могут хорошо вписаться такие элементы как: дерево, металл, панели. Каждую из них стоит рассмотреть отдельно, чтобы выделить для себя некоторые нюансы и особенности.

Из бруса
Опоры такой разновидности выполняются из деревянных брусков или брёвен. Также есть ещё третий вариант, это клееный брус. За счёт склейки нескольких брусков, образуется прочная и долговечная конструкция. Стены из дерева требуют дополнительной обработки и защиты. Так как со временем они будут пропитываться влагой и гнить. Необходимо обязательно наносить на них лак или антисептические вещества. Красить их нужно практически каждый год, чтобы не потерялась прочность конструкции. Доски со временем начнут портиться и им потребуется немедленная замена, иначе есть вероятность обрушения. На замену рекомендуется устанавливать панели из дерева.

Металлопрофиль
Следующая популярная разновидность — металлопрофиль. Опорами здесь служат металлические балки, углы. Стены обшивают специальными металлическими листами. Это может быть монолитный лист или раздельный на кубические части. Самостоятельно построить помещения из такого материала будет немного сложнее из-за того, что необходимо уметь пользоваться сварочным аппаратом, болгаркой и другими сложными инструментами.

Сэндвич панели
Следующая менее популярная разновидность — панели. На данный момент этот вариант набирает большие обороты и в скором времени станет на одном уровне с остальными каркасными конструкциями. Использоваться здесь может металл и дерево. Панели также могут выполнены из специального материала, который способен защитить поверхность от проникновения влаги и холода.

Что выбрать — дерево или металл?

Поскольку гараж — постройка типовых размеров (3х6х2.5), и крыша у него чаще — односкатная, об особой прочности каркаса заботиться не стоит.

А вот для гаража на 2 машины, да ещё с рабочим местом, для несущей нагрузки лучше выбрать как основу профиль для каркасного гаража с антикоррозийным покрытием.

Правда, ещё надо учитывать архитектурный стиль всей застройки участка, чтобы гараж не выбивался из общей картинки. Каркасная технология, при любом каркасе, позволяет сохранить внешнее сходство построек, подобрав соответствующий отделочный материал для облицовки.

Залогом долговечности задуманной конструкции будет правильно выбранное место, с учётом уровня грунтовых вод, климата, соседства с коммуникациями. К периоду проектирования относится определение типа строения, въездной зоны, способа открывания ворот.

1. Каркас деревянного гаража — особенности:

• выполняется из клеёного бруса или оцилиндрованного бревна, или того и другого вместе; в работу идут доски и рейки с допустимой влажностью не более 18%;
• используют линейные конструкции 3-х видов: доска 100х50мм — для нижней обвязки; брус 100х100мм — для углов, стропил и перекрытий; брусок 50х50мм — для продольных элементов;
• в процессе установки, каркас гаража из бруса требует временной фиксации стоек;
• для усиления жёсткости стойки укрепляются перемычками с соединением саморезами на металлический уголок; количество таких распорок корректируется видом листового материала для отделки;
• оцилиндрованное бревно как дорогостоящий материал используют при возведении гаража только для нижней обвязки, и то, если все остальные постройки на участке бревенчатые; чаще в таких случаях облицовку делают из блок-хауса (имитация бревна), что создаёт иллюзию бревенчатой стены;
• основой гаража из деревянного каркаса будет плитный фундамент, который может служить черновым полом;
• односкатная крыша (с наклоном назад) поверх деревянной обрешётки покрывается досками под рубероид, шифером, профнастилом, металлочерепицей;
• каркасный гараж из дерева пропитывается антисептиками и антипиренами.

Деревянный каркасный гараж — чертежи:

Металлический каркас для гаража — особенности:

• выполняется из профильной трубы 2-х видов: 40х20х1 мм — для нижней и верхней обвязки, стоек, стропил 2-скатной крыши; 20х20х1,5 — для горизонтальных элементов;
• каркас собирают с помощью болтов и нагелей (соединение — каждые 1,5 метра), лучше воспользоваться сваркой;
• для надёжности крыши увеличивают частоту стропильных элементов и ригелей;
• стойки каркаса укрепляют укосами (внизу, вверху, посередине);
• над въездом устанавливают дополнительную балку для подъёма металлических ворот;
• фасадная облицовка и крыша делаются из профнастила С10; лист укладывается внахлёст, крепится саморезами;
• чтобы получить теплый каркасный гараж используют пенополистирол, лучше — минеральную вату;
• внутренняя отделка каркасного гаража из металлопрофиля выполняется на усмотрение владельца: гипсокартон, вагонка, сайдинг; для заделки стыков продаются отделочные детали;
• при любом покрытии двухскатной крыши (металочерепица, ондулин, профнастил) делается широкий конёк из листового металла;
• совокупность массы конструкции и автомобиля требуют надёжного фундамента со стяжкой; по углам в бетон закладываю анкеры для крепления обвязки каркаса.

Металлический каркасный гараж — чертежи:

Если деревянный каркас собирается быстрее и легче, то каркас гаража из металлического профиля будет прочнее и долговечней. Кроме того, в отличии от каркаса гаража из бревен, он пожаробезопасен и не поддаётся гниению, а от коррозии его может защитить специальное покрытие, оцинковка или покраска.

Преимущества и недостатки

Каждая технология имеет свои плюсы и минусы. Каркасные гаражи не стали исключением, к ним это относится так же, как и к другим зданиям.

Главные преимущества заключаются в следующем:

• быстрота возведения;
• упрощенная конструкция фундамента;
• малый вес, возможность сборки без применения грузоподъемных механизмов;
• дешевизна строительства в целом в сравнении с капитальными сооружениями.

Но, к сожалению, оборотной стороной экономичности, легкости постройки является ее низкая, по отношению к кирпичу или бетону, прочность, посредственные теплоизоляционные показатели. Дерево обязательно обрабатывается специальным составом, во избежание развития гнили и разрушения.

Если других вариантов нет, то остается выбрать каркасный гараж. Тем более, что он не так уж и плох: его можно утеплить, защитить от воздействия атмосферы, сделать настоящим домом для автомобиля.

Обшивка и утепление гаража

В качестве обшивочного материала для отдельных элементов гаража чаще всего выбирается так называемый «металлопрофиль» или «профнастил», обладающий такими очевидными преимуществами, как прочность, огнестойкость и долговечность.

Особенности отделки каркаса гаража с одновременным его утеплением рассмотрены ниже:
В первую очередь обшиваются стены; при этом лист металлопрофиля сначала прикладывается к одной из угловых стоек, тщательно выравнивается по отвесу и лишь после этого фиксируется саморезами, вворачиваемыми в нижнюю волну.

Все последующие заготовки монтируются с небольшим нахлестом (в одну волну) и закрепляются с таким расчётом, чтобы с помощью одного самореза можно было зафиксировать оба листа сразу.

Подгонка отдельных заготовок по размеру производится с помощью ножниц по металлу или с использованием специального электрического лобзика. Применение для этих целей болгарки не рекомендуется, поскольку в этом случае возможно оплавление полимерного покрытия, влекущее за собой снижение коррозийнной стойкости материала покрытия.

Для утепления гаражного остова может использоваться каменная вата, сформованная в виде плотных матов, размещаемых между стойками каркаса. Уложенные по месту теплоизоляционные маты фиксируются специальной подшивкой из досок или же прижимаются самой обшивкой.

Нередко вместо металлопрофиля с утеплителем для обшивки гаражного каркаса применяются так называемые «сэндвич-панели», имеющие вид комбинированных элементов отделки с профилированным покрытием. В теле этих элементов располагается пластина утеплительного материала с металлизированной подложкой.

Особенности каркасной технологии

Здания на основе каркаса экономичны еще и потому, что не нуждаются в мощном фундаменте. Их могут выдержать даже слабые насыпные грунты и торфяники, а основание может быть самым бюджетным. К тому же благодаря отсутствию мокрых процессов сборка производится в любую погоду за исключением неблагоприятных условий для самих строителей.

Конструкции монтируются двумя методами:

«Канадская платформа». Сначала устраивается горизонтальное основание, обычно это полы или перекрытие. Затем на готовой платформе собираются крупные секции — целые стены или их участки. Они устанавливаются в проектное положение и закрепляются. Такой способ позволяет удобно смонтировать узлы на земле, поэтому сборка более точная и быстрая.

Последовательный монтаж. Традиционный способ, когда все элементы устанавливаются поэтапно. Возможно, он не такой скоростной, но если стройкой занимается один человек, справиться с конструкциями небольших размеров ему гораздо легче, чем с тяжелыми неповоротливыми блоками.

Основные элементы каркаса:

• горизонтальные — верхняя и нижняя обвязка, балки перекрытия, перемычки;
• вертикальные — стойки,
• наклонные — укосины, подкосы, распорки.

Если используется жесткая листовая обшивка, наклонные связи можно не ставить. Устойчивость будет обеспечиваться листовым материалом.

После сборки каркаса и устройства кровли производится монтаж ворот, дверей, окон, наружная и внутренняя обшивка, а также при необходимости утепление. В уже готовой крытой коробке можно устраивать освещение и другие коммуникации.
