Ворота для гаража на даче своими руками

Монтаж направляющих на проём

При установке направляющих важно соблюсти вертикаль и горизонталь

Монтаж подъёмных ворот начинают со сборки и установки направляющих, которые крепят с внутренней стороны проема

Важно соблюсти вертикаль и горизонталь, так как любое отклонение от них станет препятствием для свободного движения секций при открывании и закрывании ворот. Во время монтажа желательно использовать лазерный уровень. Этапы работ:

Этапы работ:

1. От уровня пола по направлению вверх отмеряют 100 см и ставят отметки на боковых стенках проема.
2. С помощью болтовых соединений собирают раму из несущих профилей.
3. Вставляют уплотнитель в пазы профилей.
4. В угловых точках, в местах перехлёста уплотнительных лент, излишки иссекают острым ножом.
5. Для придания раме устойчивости и соблюдения её геометрических параметров в нижней части крепят временную монтажную перемычку.
6. Устанавливают раму вплотную в проём.
7. В местах ранее сделанных отметок на высоте 100 см. фиксируют профили струбцинами.
8. Крепят раму к стенкам и притолоке анкерами или дюбелями, предварительно проверив соответствие положения профилей вертикали и горизонтали.
9. В верхних угловых точках вертикальных стоек крепят ролики.

Монтаж ворот

Первым шагом в установке ворот является их проектирование. Для этого необходимо замерить проем и самостоятельно составить эскиз или подобрать готовый чертеж .

Чертеж подъемно-поворотных ворот

После этого приобретаются материалы, инструменты и начинается непосредственная работа по изготовлению ворот:

1. Собирается коробка из брусков, которые скрепляются между собой угольниками или металлическими пластинами.
2. Коробка фиксируется в проеме и крепится штырями, низ примерно на 2 см заглубляется в стяжку пола.
3. Собирается полотно ворот: рама обшивается щитом и закрывается листовым металлом.
4. Из уголка изготавливается опора механизма, в одной полке просверливается два отверстия диаметром 1 см для фиксации к продольным стойкам, в другой – еще три под крепления пружинного кронштейна. Для крепления швеллерного кронштейна, используемого как опора для пружины, в одной из полок просверливается 3 отверстия.
5. Кронштейн и пружина соединяются с помощью регулировочной пластины, изготовленной из полоски железа. Крайние витки пружины используются в качестве зацепов, а к низу присоединяется регулятор натяжения из прутка. С одной из сторон получается кольцо, с другой – нарезается резьба.
6. Шарнирный узел снизу изготавливается из уголка с отверстием (0,85 см) и приваривается к раме между нижним ребром и серединой отверстия для рычага механизма подъема на расстоянии 12 см.
7. Пластина с отверстием для регулятора натяжения приваривается к торцу рычага.
8. Изготавливаются рельсы для движения щита: составляются 2 уголка, и края их полочек свариваются таким образом, чтобы внутреннее пространство между их вершинами равнялось 5 см.
9. Один конец такой рельсы приваривается к пластине с отверстиями. Между осевой линией направляющего и нижним ребром поперечины должен остаться промежуток 8 см. Куски швеллера привариваются к другим краям рельс на расстоянии 14-15 см. Швеллер крепится к потолочному бруску с помощью болта.

После окончания сборки конструкция окрашивается для придания ей эстетичного вида, труднодоступные места рекомендуется окрасить перед сборкой.

Схема установки ворот

Рекомендации профессионалов, которые надо учитывать при изготовлении подъемно-поворотных гаражных ворот:

• для сборки деталей рекомендуется использовать сварку, что снизит необходимость в крепеже и сверлении отверстий;
• высота проема ворот не должна быть меньше, чем 2,2 метра, а расстояние от верхней части проема до потолка – 0,35-0,5 метра;
• если подъем низкий, барабан следует располагать сзади;
• в нижнем профиле полотна должен быть паз, в который устанавливается уплотнитель;
• вес полотна – очень важный параметр, его оптимальное значение составляет 100 кг;
• в качестве привода можно установить реверсивную самоблокирующуюся лебедку (220 В, 350 Вт, тяговое усилие – 125 кг);
• для обустройства автоматики можно воспользоваться автомобильной сигнализацией.

Для удобства эксплуатации полотно можно изготовить со вставками из полупрозрачных материалов, что увеличит количество света, а также оснастить стопорными устройствами и системами безопасности, защищающими от защемления или предотвращающими взлом.

Самодельные подъемно-поворотные ворота – это самая экономная возможность закрыть проем гаража, не ограничивая функциональность, удобство пользования и оригинальность их дизайна.

На видео — подробный рассказ о самостоятельном изготовлении подъемно-поворотных гаражных ворот:

• Новые и старые СНиПы по дачному.
• Как сделать быстрорастущую живую.
• Как сделать плетеный забор на даче.
• Расстояние от забора до забора.
• Установка шлагбаума во дворе многоквартирного.

• Какие существуют виды деревянных.
• Как сделать форму для бетонного.
• Виды и порядок монтажа сварных.
• Как сделать оригинальный забор.
• Как установить декоративный забор.

• Что делать если в лунке вода? 24.10.2014 — 07:29 по Сергей
• Это и так понятно,а как делать если. 24.10.2014 — 07:29 по Сергей
• Мне надо шумопоглащающий забо. 31.08.2014 — 10:17 по Руслан
• Я так и не пойму ,при вертикальном. 04.11.2014 — 21:57 по Галя
• А про топинамбур забыли. 17.10.2014 — 02:38 по 1k

Как собрать

Сборка подъемных ворот на гараж своими руками выполняется в следующем порядке:

• Изготовление рамы. Можно сварить конструкцию из металла или изготовить из бруса; металл будет надежнее. Готовую раму примеривают в проеме, чтобы исключить ошибку, проверяют положение уровнем, а затем закрепляют (например, анкерами).
• Если между проемом и рамой остались зазоры, их задувают строительной пеной. Нижнюю часть каркаса утапливают в пол на пару сантиметров, а сверху закрепляют горизонтальные направляющие.
• Установка роликов. Когда рама стоит на месте, к направляющим приваривают кронштейны для роликов, а затем устанавливают сами ролики. Чтобы механизм при движении не зацеплялся, верхнюю пару кронштейнов немного выдвигают вперед.
• Сборка полотна. Его изготавливают из сплошного металлического листа или готовят щит (каркас) и обшивают его металлом. Вид ворот будет эстетичнее, если обшить их пластиком подходящего цвета. Полезным дополнением в конструкции будет калитка или окно.

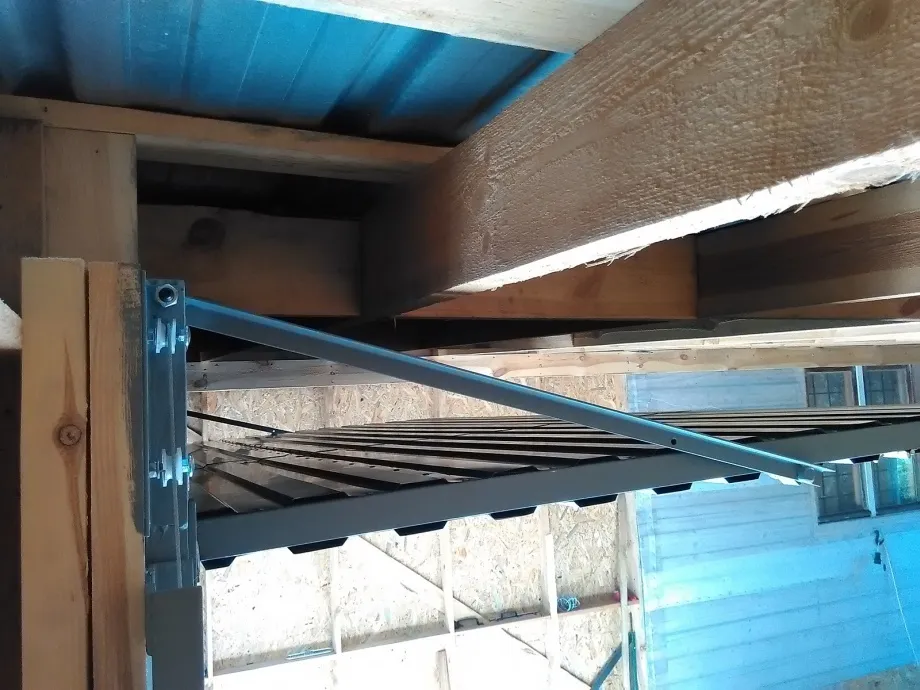

Узел крепления роликов к направляющим

• Готовое полотно закрепляют в полозьях и проверяют работоспособность ворот. Чтобы оно не соскочило с направляющих, нужны стопоры; эти небольшие детали значительно повысят безопасность эксплуатации подъемной системы.
• Чтобы обеспечить плавный ход полотна, приваривают пружины. Чтобы увеличить плавность, устанавливают систему противовесов с использованием лебедки и тросов.
• Монтаж дополнительных деталей. В их число входят ручки (которые полезно сделать и внутри, и снаружи), замки, щеколды.

Что потребуется для изготовления

Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров — а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с завода покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.

Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.

Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.

Для теплоизоляции ворот, из соображений цена-качество, целесообразно использовать пенополистирол толщиной 40 мм и плотностью от 15 до 25 кг/м3.

Подготовительные работы

Прежде чем приступать к изготовлению и установке ворот для собственного гаража, необходимо выполнить определенный набор подготовительных мероприятий

Основное внимание следует обратить на стены и потолок. Их поверхность должна быть абсолютно ровной

В этом случае вы сможете при установке конструкции выполнить фиксацию направляющих без каких-либо уклонов.

Если на ролики или на направляющие попадет пыль, то работа механизма будет нарушена и вы не сможете легко открывать свои ворота. Поэтому до момента начала работ по установке конструкции в гараже необходимо завершить все внутренние отделочные работы. Пола это не касается и связано с тем, что внутрь гаража рама заходит всего на 2 см.

Поэтому завершить работу по устройству пола вы можете уже после установки ворот. Перед началом работ по их установке проем должен быть готов. Именно по нему будут производиться все основные расчеты. Перед началом работ вы уже должны знать его габариты.

Выбор

Разнообразие гаражных конструкций затрудняет выбор. Хозяин автомобиля прежде всего озабочен безопасностью своего транспорта. Только потом он учитывает остальные характеристики, такие, как удобство в эксплуатации, цена, габариты конструкции.

Таблица сравнения основных характеристик гаражных ворот.

Сравнение характеристик

Руководствуясь показателями в таблице, можно сказать, что выбор – только за покупателем. Все зависит от стоимости и надежности. Например, распашные и секционные модели хорошо ставить в домашнем гараже, но они не подойдут для гаражных кооперативов, так как имеют невысокую степень надежности.

Подъемно-поворотные ворота для гаража подойдут для любого строения, но их главный недостаток – высокая стоимость. Из-за невысокой цены для частного гаража подойдут распашные ворота. При необходимости их можно утеплить, автоматизировать и усилить дополнительным листом металла. К тому же несложно сварить ворота для гаража в домашних условиях.

В процессе установки

Виды подъемных ворот

Подъемные конструкции нескольких видов, каждый из которых имеет свои особенности, преимущества и недостатки.

Подъемно-секционные

Данный тип ворот состоит из нескольких полотен по 40-60 см, для соединения которых используются шарнирные петли. При открытии полотно затягивается на потолок гаража, складываются там и удерживаются при помощи специальных направляющих.

В движение конструкцию приводит торсионная система и барабанные пружины. Технология изготовления полотен схожа с технологией производства сэндвич-панелей.

Внешняя часть полотна изготавливается из оцинкованной меди, покрытой полимером, внутри – слой теплоизоляции. Чтобы уменьшить промерзание и предотвратить попадание холодного воздуха в помещение используется пробковый утеплитель. Он устанавливается между составными панелями.

Преимущества конструкции:

• высокая теплоизоляция;
• установить конструкцию можно в проем любого размера;
• чтобы отремонтировать часть полотна, можно заменить только часть поврежденной панели;
• привлекательный внешний вид.

Недостатками ограждения являются некоторые сложности в процессе установки ворот и их комплектующих. Если пользоваться ими каждый день, то оборудование может быстро выйти из строя.

Среди недостатков: сложности при установке ворот, а также комплектующих. При ежедневном использовании ворот, составные элементы быстро приходят в негодность.

Подъемно-поворотные

Основой конструкции является цельное полотно, функционирующее за счет подъемного механизма. При открывании конструкция двигается вперед, а затем поднимается на 90 градусов. Принцип работы заключается рычажно-шарнирном механизме и противовесной системе. Конструкция состоит из опорной коробки, подъемной створки и открывающегося механизма. Подъемно-поворотные ворота легко соорудить своими руками.

Преимущества:

1. устойчивость к взлому;
2. прочность створок;
3. бесшумный и простой метод закрывания;
4. простота монтажа.

Среди минусов: большой вес конструкции, также наличие свободного пространства при открытии и закрытии ворот.

Подъемно-вертикальные

Данный вид практически не используется, так как для их установки требуются слишком высокие потолки. В основном их применяют для производственных помещений, где высота потолков не менее 5 м.

Об утеплении

Когда вы собираете самодельные подъемные ворота для гаража своими руками, нельзя игнорировать вопросы утепления. Бюджетный вариант утеплителя – пенопласт, и его предпочитают другим материалам. Он отличается хорошими теплоизолирующими свойствами и небольшим весом, а, значит, не нагружает ворота.

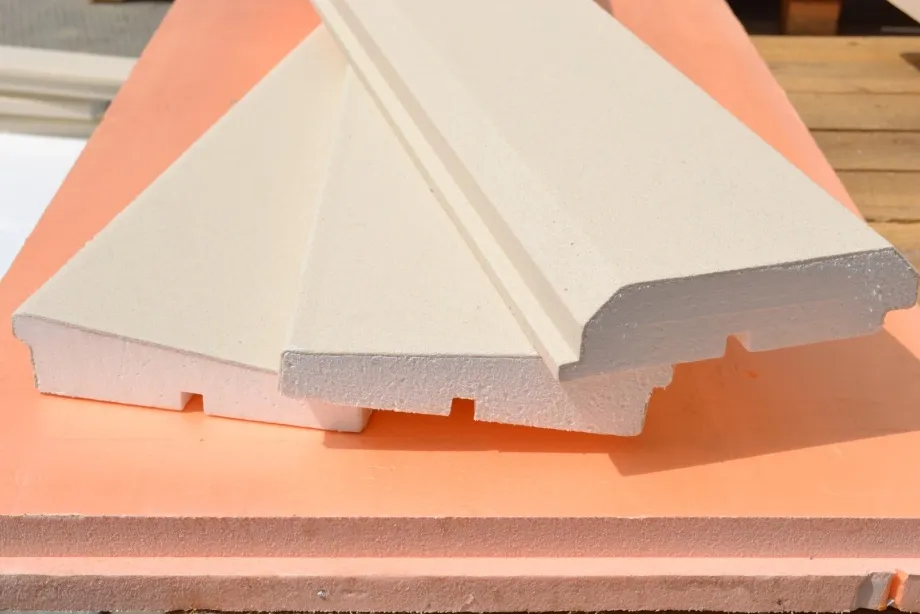

Утеплитель выбирают из соображений цена/качество

Кроме того, он совсем не впитывает влагу и достаточно жесткий для использования в воротных системах. Дополнительный плюс – материал прост в работе, и его можно клеить. Утепление полотна проводят в следующем порядке:

• Полотно грунтуют и красят для защиты от коррозии.
• Если ворота цельные, пенопласт приклеивают к поверхности.
• Если выбрано размещение между лагами, нужно соорудить вспомогательный каркас (например, из вагонки).

О простой конструкции односекционных ворот в следующем видео:

Проведение замеров

Прежде, чем разработать чертеж гаражных ворот, необходимо произвести качественные замеры проемов для их установки.

Для этого понадобятся:

• Рулетка.
• Уровень строительный.
• Металлический метр.

Наиболее распространенными стандартными параметрами для изготовления гаражных проемов являются:

• Ширина (см. Ширина ворот гаража в разных вариантах). Ее размеры должны быть достаточными для свободного проезда среднестатистического легкового авто. При этом между машиной и краем гаражного проема промежуток должен быть свыше 300 миллиметров. По возможности расстояние лучше брать немного больше. Это позволит в случае приобретения автомобиля с большими габаритами не переделывать ворота.
• Высота. Она не должна быть менее двух метров (см. Оптимальная высота ворот гаража).
• При формировании размеров проема гаража должны учитываться дополнительные припуски для монтажа рамы. Оптимальные размеры проема:

1. ширина – от 250 до 550 сантиметров;
2. высота — от 210 до 240 сантиметров.

Чертеж рамы для проема в гараже

Чертеж ворот

Учитывая полученные после замеров величины, можно разработать чертежи, по которым будут изготовлены ворота, не создающие в будущем дополнительных проблем. Обычно проем укрепляется рамой, что уменьшает размеры каркаса створок распашных гаражных ворот.

Чтобы ставни конструкций свободно и плавно перемещались, между каркасом ворот и рамой выбирается зазор свыше 10 миллиметров, оптимальный размер — 20 миллиметров, как на фото.

Чертеж гаражных ворот

На чертеже имеются ребра жесткости с указанием размеров между ними. В зависимости от конструкции эти величины могут меняться: при установке дополнительных горизонтальных ребер; увеличении размеров конструкции в целом.

Чертеж калитки

Калитка для гаражных ворот

Особенность чертежа калитки для распашных гаражных ворот — наличие кармана под врезной замок и ушей под крепления навесного замка. Размеры на чертеже выбираются для прохода ростом взрослого мужчины со средним ростом 1,75 метра. Расстояние от низа калитки до замков меняется при изменении количества запоров на чертеже.

Размеры самого кармана, для крепления врезного замка, зависят от габаритов замка. Зазоры с каждой стороны выбираются в пределах до 3 сантиметров с каждой стороны замка.

Конструкция гаражных ворот

Проем для устройства подъемных ворот

Так же как и для установки распашных вначале разрабатываются чертежи подъемных гаражных ворот.

Для этого, прежде всего, определяются размеры проема:

• Определяется ширина и высота проема. Снимаются размеры в трех местах по ширине и в двух по высоте существующего проема и выбирается большая величина.
• Измеряются боковые расстояния. Они должны быть с каждой стороны больше 15 сантиметров. При установке дополнительного оборудования расстояния выбираются:

1. для осевого привода – от 35 до 45 сантиметров;
2. для цепного редуктора – от 24 до 36 сантиметров.

Выбирается размер притолоки. Для подъемных ворот она должна быть от 25 до 30 сантиметров. При размере притолоке менее 11 сантиметров, для установки потолочного привода, его следует увеличить занижением проема установкой профильной трубы, деревянного бруса. Снаружи, чтобы закрыть конструкцию монтируется фальш-панель.

Чертеж проема ворот

На рисунке в проеме:

• B — ширина в свету;
• H — высота в свету;
• b1 — левый заплечик;
• b2 — правый заплечик;
• h – притолока.

Сборочный чертеж подъемных ворот

После определения размеров проема, заказываются чертежи подъемно поворотных ворот для гаража. Сложность их изготовления и монтажа, не гарантирует качественное изготовления конструкции.

Лучше пригласить специалистов, которые не только все сделают правильно, но и выполнят регулировку плавности хода устройства, дадут гарантию на определенное время работы всех механизмов. Чтобы понять все нюансы монтажа гаражных ворот рекомендуется просмотреть видео.

https://youtube.com/watch?v=5WEpOnTbuao

Небольшое отступление

Иногда может потребоваться уплотнение стыков подъёмных ворот. Для этих целей используется специальная эластичная пена, внутри которой образуется минимум пузырьков. Она наносится на угол получившегося косяка, а край самих створок проклеивается скотчем, после чего ворота закрываются. После высыхания пены излишки нужно будет удалить.

Готовый шов после удаления излишков  ФОТО: atvarmor.ru

Для подобной работы подойдёт не всякая монтажная пена. На примере ниже можно увидеть 2 варианта этого материала. Левый для уплотнения использовать не стоит – очень быстро рассыплется. А вот правый баллон как раз и является подходящим.

Правый баллон с эластичной пеной именно тот, который требуется для уплотнения  ФОТО: atvarmor.ru

После высыхания пены нужно лишь толкнуть створки и, открыв их, удалить скотч.

Вот такой шов получается после уплотнения  ФОТО: atvarmor.ru

Коротко о главном

Хозяева машин все чаше делают выбор в пользу подъемных ворот: перемещение створки под потолок удобнее распашных створок, особенно, если процесс автоматизирован. Подъемно-поворотную систему несложно сделать своими силами, чего нельзя сказать о секционной разновидности конструкции.

Чтобы конструкция получилась надежной и функциональной, важно правильно рассчитать ее параметры, подготовить гараж и проем. При сборке необходимо обеспечить прочное соединение деталей и теплоизоляцию помещения

Есть много способов улучшить конструкцию подъемных ворот: сделать окно, чтобы улучшить освещение, поставить стопоры, чтобы сделать работу устройства безопасной.

Вопрос

Установка замка

В большинстве случаев устанавливают 2 вида замков – навесные или врезные

Важно устройство замкового механизма. Чтобы зимой не пришлось отогревать замок горящими бумажками, лучше приобрести устройство сувальдного типа, в котором установлены жесткие пружины

Схема для изготовления дверей из профтрубы

Для усиления изготавливают штыревые стопоры на створки ворот и мощный запор. Это позволит закрыть их с внутренней стороны гаража, но придется установить входную дверцу в полотне ворот. Монтаж качественного дорогого замка не решит всех проблем, но правильная установка серьезно усложнит возможный взлом гаража.

При установке нужно следовать нескольким важным правилам:

1. Все запорные элементы гаража желательно устанавливать самостоятельно. Чем меньше чужих людей знает о конструкции ворот и об установленных запорах, тем выше безопасность вашего автомобиля.
2. Корпус замка нельзя размещать прямо на внешнем металлическом листе обшивки ворот.
3. Нежелательно использовать внешнюю декоративную накладку, продающуюся с замком. Для защиты замка от влаги лучше изготовить самодельное приспособление, так как дорогие фирменные детали привлекут к гаражу злоумышленников.

Установка запорных конструкций

Фирменная накладка, установленная на замок ворот, – явное указание для криминальных элементов, что в гараже есть что-то очень ценное. Кроме того, данный элемент дополнительно указывает на конструкцию замка. Это повышает возможность взлома и ускоряет работу преступника.

Утепление дверей

Выбор материала

Каркас из профильных труб

Для изготовления каркаса подъемно-поворотных ворот своими руками, готовят деревянные бруски разного размера. Понадобятся пиломатериалы сечением 12 х 10 см (коробка) и 10 х 10 см (крепление на потолке).

Другие материалы:

• металлическая полоса шириной 40 мм, толщиной 2,5 – 3,0 мм;
• уголки для изготовления рамы № 3,5 со стенкой 4,0 мм;
• уголки для направляющих полозьев № 4, стенка 5,0 мм;
• швеллер для кронштейна №8, толщина 5,0 мм;
• пружина с внутренним сечением 3 см;
• металлическая арматура диаметром 8 – 10 мм (для регулировки натяжения).

Направляющие полосы представляют собой профили, которые крепятся к проему с помощью подвесов. Различают вертикальные и горизонтальные элементы. Первый вид используют, когда высота гаража и притолоки в 2 и больше раз превышает размер проема.

Пружинные механизмы используют для равновесной балансировки тяжелых полотен ворот, открывающихся вверх своими руками. Используют торсионные рычаги и пружины растяжения. Первые ставят на промышленных объектах, а вторые применяют в частном строительстве.

Понадобится материал полотна и электропривод для автоматической работы ворот. Для собственноручного изготовления подойдет деревянный щит, отделанный сверху листами металла или сэндвич панелями. Для теплоизоляции используют пенопласт, экструдированный пенополистирол, изолятор в матах.

Принцип работы подъемных ворот

Секционные гаражные ворота

Полотно состоит из отдельных секций, соединенных петлями и установленных в раму. К краям проема и на потолке крепят направляющие полозья для перемещения сегментов. В процессе открывания секции поворачиваются под углом и уходят на перекрытие одна за другой. В комплект входит пружинно-рычажный привод или система противовесов.

Виды подъемных ворот:

• Поворотные. Относятся к категории простых структур, в конструкции есть створка, двигатель, стальная рама. Дверь поднимается под прямым углом, передвигается внутрь на потолок.
• Складные. Плотно включает несколько секций шириной 40 – 60 см, при открывании сегменты перемещаются по направляющим полозьям.
• Рулонные. Дверь складывается из тонких алюминиевых ламелей. Полотно при открывании наматывается с помощью троса на барабан, крепящийся под потолком. Компактная структура отличается низкой прочностью против взлома.

Анализ схемы изготовления

В отличие от других вариантов, брать за основу чертеж заводской модели не рекомендуется. В большинстве случаев полотно поднимается с помощью сложной системы противовесов и направляющих. Сделать подобную конструкцию ворот самостоятельно будет проблематично. Но из этого чертежа можно взять некоторые компоненты.

Особую проблему представляет собой нижняя часть. Сделать движущиеся шарниры и регулируемую подъемную систему будет сложновато. Выход – закрепить нижнюю часть воротного полотна с помощью системы роликов. Рама будет выполнять функцию направляющих. В итоге схема будет модернизирована для изготовления конструкции своими руками.

Описание принципа работы самодельных подъемных гаражных ворот:

• Верхние ролики крепятся на г-образные профильные трубы. Движение происходит по горизонтальным направляющим из п-образного профиля.
• Подъем осуществляется с помощью противовеса. Снизу ворот приваривают крюк, к которому крепится стальной трос, ведущий к ролику вверху. Масса противовеса зависит от веса створки и ее высоты, определяется опытным путем.
• Дополнительно можно сделать распашную створку. Для этого на раму ворот необходимо приварить ребра жесткости.
• Полотно формируется из алюминиевых или оцинкованных листов. Желательно сделать утепление с внутренней части.

Это общее описание принципа изготовления и работы конструкции. Детали можно адаптировать под конкретный проем, улучшить функционал подъемных ворот.

Виды конструкций

Перед закупкой стройматериалов и проектировкой владелец выбирает подходящий вид ворот для гаража. Существуют всего 3 типа изделий:

• распашные;
• подъемные;
• сдвижные.

Ворота для гаража можно сделать самому

В первом случае створки открываются наружу, а во втором они смещаются в стороны за счет роликов

Чтобы правильно сварить ворота, надо уделить внимание следующим моментам:

• учесть вес ворот;
• если свободного пространства для распашных моделей не имеется, то предпочтительнее установить секционно-подъемные модели;
• определиться с покраской полотна, ведь цвет должен сочетаться с общим видом забора и дома;
• подобрать толщину листового металла и уголков;
• выбрать мощные шарниры, поскольку слабые могут деформироваться.

Владельцы загородной недвижимости часто украшают ворота коваными элементами. Такое удовольствие обходится недешево, но общий вид значительно улучшается. Согнуть арматуру и создать из нее красивые фигуры может даже новичок, но времени на работу потратится много. К тому же потребуется специальный станок для сгибания прутов и горелка. Проще заказать эти изделия через интернет у мастеров.

В этом видео вы узнаете, как сделать ворота для гаража:

Проектируем гаражные ворота

Прежде чем приступать к выполнению работ, необходимо определиться с видом данного конструктива. Гаражные ворота бывают:

• распашными;
• раздвижными;
• откидными;
• раскладными;
• откатными;
• роллетными.

Определившись с конструкцией, приступают к разработке проекта. Не обязательно выполнять детальный чертеж с калиткой, указанием толщины металла и других элементов. Достаточно небольшого эскиза или схемы, учитывающей ширину и высоту конструкции, остальные необходимые размеры.

Относительно габаритов, необходимо придерживаться следующих требований:

• ширина принимается из расчета, чтобы при въезде автомобиля оставался зазор с каждой стороны не менее трехсот миллиметров; не стоит устанавливать данный размер более пяти метров, обычно указанный параметр колеблется в пределах от двух с половиной до трех метров;
• высота принимается в пределах двух метров или немного выше. Если предполагается строить гараж для микроавтобуса, рекомендуется ее увеличить до двух с половиной метров.

Важно! Проектируя гараж, необходимо обеспечить расстояние от рамы ворот до боковых стенок не менее восьмидесяти сантиметров. Гаражные ворота включают следующие составные элементы:. Гаражные ворота включают следующие составные элементы:

Гаражные ворота включают следующие составные элементы:

• раму, выполненную из равнополочного уголка – шестьдесят пять миллиметров или более;
• каркас полотен из пятидесятого уголка и листового металла толщиной от двух до трех миллиметров с усиленными наружными петлями (если речь идет о распашной конструкции, как наиболее популярной и простой в исполнении).

Обратите внимание! Проектирование ворот производится одновременно с проработкой чертежей всего гаража

Подъемные ворота в гараж своими руками

Если сделать подъемные ворота в гараж своими руками, можно сэкономить не только время, но и деньги. Ведь процесс изготовления и монтажа простой, главное, следовать инструкции. Единственным минусом является наличие зазоров между полотном и проемом. Поэтому, если гараж нужен теплый, то небольшие щели будут неуместны, и такой метод использовать не рекомендуется.

Также необходимо учесть, что в таком виде гаражных ворот обязательно должна быть калитка, чтобы не приходилось постоянно открывать и закрывать полотна.

Для изготовления такой конструкции подходит алюминиевый профиль, а для каркаса под калитку – деревянный брусок. На внешнюю сторону каркаса крепится профлист или любой другой легкий отделочный материал. Для этого потребуются саморезы.

Размер полотен должен быть больше проема на 10 см. Таким образом, получится смонтировать их без зазоров. На нижнюю часть конструкции крепятся колесики, а по бокам – вертикальные направляющие, которые обеспечат беспрепятственное движение полотна по стенке гаража.

При закрытии полотен нижняя кромка должна располагаться в специальном углублении. Таким образом, в помещение не будет проникать холодный воздух, а конструкция будет плотно стоять. Чтобы ворота можно было закрыть, внутри устанавливается замок.

Следует учесть их преимущества данного вида конструкции:

1. Для таких конструкций не требуется наличие дополнительного свободного пространства, ведь полотна открываются вверх, на потолок.
2. Цельная конструкция обеспечивает безопасность.
3. Декорировать полотна можно любыми материалами.
4. Полотна можно утеплять любыми материалами.
5. Можно установить устройство для автоматического открытия.
6. Подходит для монтажа в одинарных или двойных гаражах.

Имеются и недостатки, на которые стоит обратить внимание:

• Устанавливать такие ворота можно только в прямоугольные проемы, иначе они не смогут открываться.
• Если полотно повреждено, то снимать придется всю конструкцию.
• При открытии полотен уменьшается высота проема, поэтому габаритные автомобили заехать в гараж не смогут.
• Утеплитель необходимо выбирать исходя из вида ворот, так как слишком большой вес может привести к поломке конструкции.

Для работы обязательно потребуется сварочный аппарат. Чтобы им пользоваться, нужно иметь хоть какой-то опыт и навыки, иначе это может быть опасно.

Подготовка материалов

Перед тем как покупать материалы (чтобы их хватило и заказчик не купил лишнего), замеряют толщину стены и размеры проема.

Для работы потребуется несколько видов металлопроката:

1. Уголок металлический с равными полками, 75 мм толщиной. Он необходим для изготовления створок ворот и обрамления проема.
2. Уголок металлический с равными полками, 60 мм шириной. Его используют для изготовления раскосов.
3. Металлический лист не менее 2 мм толщиной для обшивки полотен ворот.
4. Цилиндрические навесы, предназначенные для наружного монтажа.
5. Запоры для фиксации створок, 4 шт. Их можно изготовить из стального прута толщиной от 20 мм или приобрести готовые.
6. Гаражные замки.

Сварочные работы в гараже

Соединения в виде металлических полос 10–15 см шириной нарезают заранее, такой же толщины, как пеноблок. Во время сваривания нужны разные подкладки и подставки. Следует держать поблизости обрезки труб, уголков и другого металлопроката.

Инструментов потребуется тоже немного:

• сварочный аппарат;
• болгарка;
• электродрель;
• различные струбцины;
• уровень, угольник и рулетка;
• пассатижи, молоток;
• сварочные электроды 3 мм диаметром, сверла и круги для резки металла.

Приварка петель

Чтобы вмонтировать замки, нужно подготовить крепежные элементы: гайки, болты и шайбы. По окончании работы нужно загрунтовать и покрасить изделие. Для этого потребуется состав ГФ-021 и эмаль (ПФ).

Преимущества и недостатки гаражных откидных ворот

Чтобы понять разницу в пользовании подъемными – откидными системами и старой распашной конструкцией, необходимо хотя бы пару раз испробовать их на практике, для знающего человека разница видима невооруженным глазом:

• Откидная система ворот позволяет при выезде из гаража избежать образования слепой зоны. В подъемных системах нет створок, закрывающих обзор, из-за чего в гаражных кооперативах ежегодно бьются десятки машин;
• Отсутствие распашных створок при открытии дверей увеличивает пространство для маневра перед воротами, нет необходимости ставить машину за пару метров от дверного проема, чтобы иметь возможность открыть- закрыть гараж.

Откидные ворота дешевле в изготовлении, они удобнее в пользовании, простое устройство позволяет построить своими силами. Но установить подобную систему можно не в каждом гараже, как минимум необходимо свободное пространство в потолочной части над входом в гараж.

Расчёт и необходимые инструменты

Определившись с типоразмером профильной трубы и грамотно разработав чертёж, можно приступать к определению потребности в материалах, приобретению покупных комплектующих, подготовке инструментов и оборудования для постройки.

Обобщённый перечень материалов для изготовления ворот включает:

• трубы профильного сечения, соответствующие чертёжным размерам;
• обшивочный материал, который будет крепиться к полотнам, например, профильный лист, поликарбонат, древесина или металл;
• подвесные петли для соединения полотен с опорными столбами или роликовый механизм для ворот откатного типа;
• замок и элементы фиксации полотен (скобы, щеколды, защёлки);
• элементы крепления, предназначенные для фиксации отделочного материала;
• декоративные детали (например, кованные элементы), если они предусмотрены чертежом;
• грунт для защиты от коррозии и предварительной покраски металлоконструкции;
• эмаль для наружных работ, предназначенная для окончательной отделки и обеспечения товарного вида изделия.

На примере распашных ворот с двумя створками выполним расчёт потребности в материалах.

Определение потребности в материалах производится согласно эскизу с размерами

Для изображённых на эскизе ворот понадобится:

• труба профильного сечения 40х60 мм для изготовления опорных стоек, которые не бетонируются, а крепятся к имеющимся на въезде столбам. Суммарная потребность в трубе размером 40х60 мм — четыре метра (две стойки по 2 метра);
• профтруба 40х40 для изготовления двух каркасов. Зная размеры одной створки 1,5х2 метра, несложно посчитать периметр и прибавить к нему одну горизонтальную перемычку, расположенную посередине створки, равную 1,5 метра: 1,5+2+1,5+2+1,5= 8,5 метра. Для двух полотен потребуется 8,5х2=17 метров трубы;
• квадратная труба сечением 20х20 мм для изготовления раскосов, придающих полотнам жёсткость. Используя теорему Пифагора, несложно рассчитать длину гипотенузы треугольника с катетами 1 и 1,5 метра. Корень квадратный из суммы квадратов катетов составляет 1,8 метра. Для четырёх раскосов потребуется 1,8х4+7,2 метра профильной трубы;
• угловые косынки, представляющее собой прямоугольный треугольник из стали толщиной 2–2,5 мм со сторонами по 10 см. На каждую створку понадобится по 4 косынки для обеспечения жёсткости угловых зон;
• профнастил для зашивки каркаса ворот. Потребуется 2 листа размером 1,5х2 метра;

Подведём итог

При монтаже подъёмных ворот своими руками могут возникнуть некоторые сложности, однако если мастер будет внимательным и аккуратным, он их практически не заметит. Главное – это качественная сварка, особенно в местах основной нагрузки. Что же касается времени, которое займёт такая работа, здесь вполне можно уложиться в 2 дня даже не имея опыта сборки подъёмных ворот.

Watch this video on YouTube

Предыдущая ПостройкиКак сделать своими руками клетки для перепелов разных возрастов: чертежи, размеры, мастер-классы Следующая ПостройкиПодробные инструкции изготовления своими руками будки для собаки
