К преимуществам рычажного механизма относятся
Недостатки: в зимний период при попадании на рычаги снега и влаги может произойти обледенение.
Линейный также применяется для распашных ворот любого типа, но должно быть соблюдено расстояние от несущей петли до края столба – 10 см. крепить механизм можно к закладным столбам или выполненным из металла. За передачу крутящего момента, передающегося от двигателя к створке, отвечает червячный редуктор либо масляный гидроцилиндр.
Благодаря компактности и эстетичности внешнего вида данный тип автоматики предпочитают 90 процентов покупателей. Стоимость доступная, а степень надежности высокая. При работе механизм не создает шума, ворота открываются и закрываются плавно. Возможно замедление движения створок
При выборе обратите внимание на разновидность механизма, который может быть либо электромеханическим, либо гидравлическим
Для электромеханического привода понадобиться обеспечение электроэнергией. Напряжение в электросети должно быть равно 220 В. Используется для линейных и рычажных автоматических систем. Это подходящий вариант для легких ворот, открывающихся вовнутрь или наружу.
Гидравлический будет служить продолжительный срок при значительных нагрузках. Действует он по такому принципу: под действием реверсного гидравлического насоса двигателя происходит усиление раствора в гидроцилиндре, которые двигает створки ворот. Механизм полностью безопасен и максимально надежен. Его работу контролируют специальные датчики.
Секреты крепления концевых выключателей
Схема расположения магнитных концевых выключателей
Оба вида концевых выключателей должны болтиками крепиться на зубчатой рейке. Работа надежных магнитных выключателей основывается на магнитной полярности. При прохождении полотна ворот вдоль привода срабатывает механизм, останавливающий его. Чтобы механизм срабатывал, нужно один выключатель установить к приводу плюсом, а другой – минусом.
Настройка механизмов происходит на маленьком расстоянии друг от друга. То есть, достаточно одного метра, чтобы проверить правильность работы механизма. Если полотно остановилось, то установка произведена верно. А если что-то пошло не так, то необходимо поменять магниты местами.
Далее, привод по схеме подключается к электричеству, проверяется работа пульта управления. Если он не справляется с полным закрытием створки, то производятся настройки пульта так, чтобы створка совершала полный цикл движения. Вся остальная фурнитура подключается по желанию хозяина.
С основными правилами и хитростями установки и подключения привода вы уже ознакомились. А более подробную информацию можно получить из видеоматериала.
Советы «бывалых» по выбору привода
Конечно, каждый хозяин склоняется к выбору популярного и известного производителя, а многие считают, что большое значение имеет цена продукции. Но, не все так легко. Иногда менее дорогой привод может быть качественней своего дорогого собрата. Так, по каким критериям нужно выбирать устройства?
Чтобы решить проблему выбора, следует выяснить, из каких элементов состоит стандартный привод, и какие именно детали больше подвержены изнашиванию.
Понятно, что короб играет важную роль для сохранения внутренних деталей от влаги и сырости, но главную роль играет далеко не он. Приводы принято выбирать по основным трем критериям:
- мощность устройства;
- материал, из которого изготовлен редуктор, поскольку именно этот элемент принимает на себя всю тяжесть действий;
- вид концевого выключателя, так как он подвергается больше других деталей внешним воздействиям.
Начнем с выбора мощности. Об этом показателе можно не только узнать из инструкции, прилагаемой к любой продукции, но и судить по внешнему виду двигателя, находящегося под крышкой. Не стесняйтесь, просите продавца снять крышку, чтобы убедиться в правдивости написанного в сопроводительной документации. Чем мощнее привод, тем выносливее и продуктивнее он будет.
Привод без крышки со стальной шестерней редуктора
Редукторы приводов состоят из внутренней и наружной шестерни. В некоторых приводах внутренняя деталь изготовлена из пластмассы, а наружная из силумина. Конечно, для производства шестерней применяется качественный пластмасс, но он никак не станет на одну ступень по качеству со сталью. Поэтому, как бы производители ни хвалили свой механизм для раздвижных ворот с пластмассовыми и силуминовыми шестернями, стальные и латунные детали превосходят их по выносливости в разы.
Теперь о концевых выключателях, которые бывают двух типов – механические (состоят из пружинки, зажатой между двумя кнопками) и магнитные (состоят из геркона внутри привода и магнита, устанавливаемого на зубчатой рейке). Механический концевик зимой подмерзает, и ворота частенько не работают в морозы. А магнитному такие проблемы не страшны.
И еще один важный момент! При покупке любого привода требуйте подробную инструкцию по установке, где должны быть и чертежи для подключения электросети. Даже если приобретение осуществляется с рук, то наличие инструкции обязательно независимо от того, кто будет устанавливать механизм откатных ворот – вы или профессионал. Любое дистанционное управление подключается по схеме, находящейся в инструкции.
Выбор компании для монтажа автоматики ворот
Лучшая автоматика: обзор 5 систем проверенных временем
Рынок автоматики для ворот достаточно широк. К числу наиболее популярных производителей относятся компании Miller Technics, Rotelli, Edinger, Came, Roger Technology и др. Топ 5 лучших устройств представлены моделями:

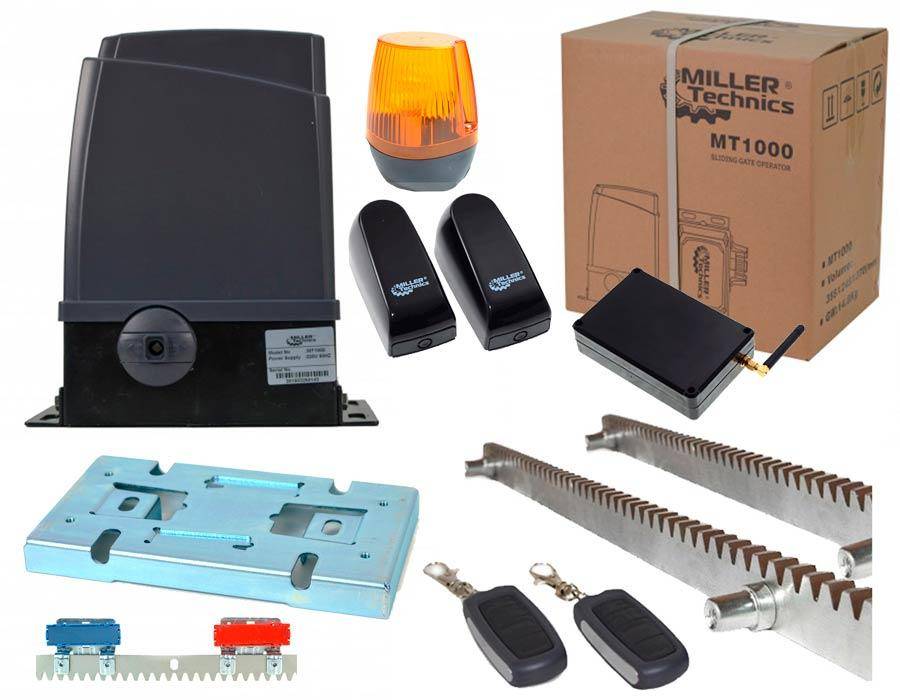

MILLER TECHNICS 1000. Модель для откатных ворот. Отличается простотой монтажа и длительным гарантийным сроком работы (10 лет и более). В комплект входит 4-х канальный пульт ДУ, фотоэлементы безопасности и GSM-модуль.
Rotelli Premium 1100 LUX. Устанавливается на откатные ворота. Идеальное соотношение цены и качества. Комплект включает мощный металлический мотор-редуктор, который гарантирует длительный ресурс. Для управления используется миниатюрный 2-х канальный пульт дистанционного управления и GSM-модуль.
Edinger E4 LUX. Модель на распашные ворота со створками до 3-х метров. Содержит два электропривода. Команды отдаются с помощью пульта –брелока либо со смартфона, сопряженного с GSM-модулем.

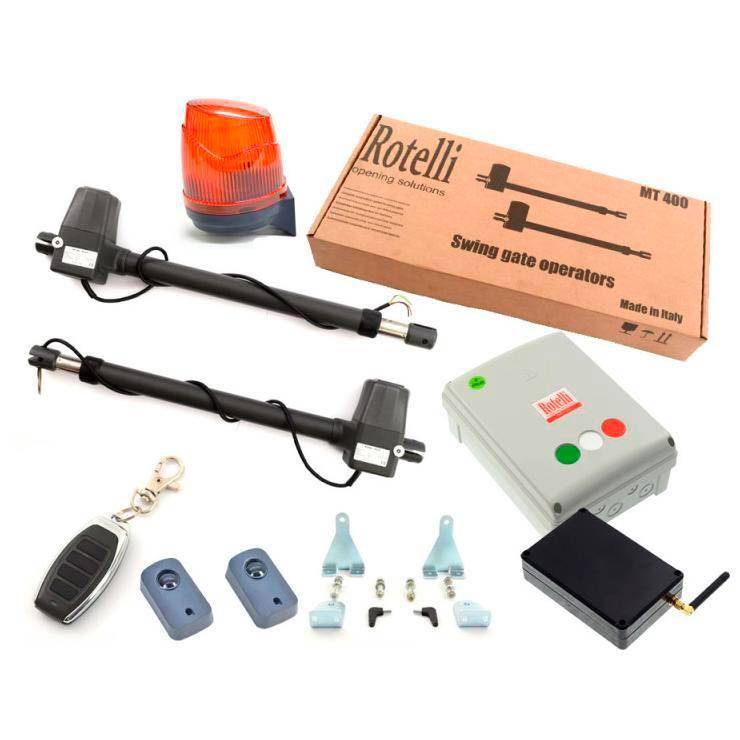

Rotelli MT 400 LUX. Модель, предназначенная для распашных ворот. Отличается надежной защитой блока управления. Работает от 4-х канального пульта дистанционного управления или посредством GSM-модуля.
САМЕ BX-400 BASE. Модель для автоматизации откатных ворот весом до 800 кг. Оснащена енкодером для контроля движения. Для управления применяются беспроводные устройства серии Rio.
Неисправности и их решение
| Неисправность | Причина | Действия |
| Ворота не реагируют на команды. Двигатель молчит | Нарушение в электропроводке ли системе управления | Проверяется подача электропитания, двигатель, соединение проводов, связь между пультом управления и приемником |
| Двигатель включается, но ворота остаются без движения | Потеря зацепа между редуктором и зубчатой рейкой | Проверяется шпонка ведущей шестерни и целостность редуктора. Неисправная деталь заменяется, после чего производится регулировка подвижной системы |
| Ворота перемещаются рывками, слышны посторонние звуки | Смазка | Необходимо обновить смазку редуктора и подвижных частей |
| При открывании/закрывании створки не доходят до конечного положения | Конечный выключатель | После проверки работоспособности концевика необходимо его заново отрегулировать |
| После начала движения ворота резко возвращаются в исходную точку | Проблемы с фотоэлементами | Необходимо проверить, что на пути фотоэлемента нет посторонних предметов. |
КРИТЕРИЙ № 6
Гарантии. Качественная и надежная автоматика должна иметь гарантию минимум на срок 2 года. В идеале если она составит 3 года и более: это говорит об уверенности производителя в надежности своего продукта. Сейчас на рынке представлена продукция многих производителей из разных стран, лидером по производству автоматики традиционно считается Италия
Зачастую под видом итальянского привода могут продавать изделие, произведенное в третьих странах, обращайте внимание, какая страна указана на заводской упаковке изделия
Требуйте также гарантийный талон с указанием сервисного центра, на случай если поставщик исчезнет, также поинтересуйтесь документами, подтверждающими качество товара.
Проектирование откатных ворот
Планируя изготовить раздвижные ворота на дачу, стоит произвести все необходимые расчеты. Как и любое сооружение, они требуют для начала чертежа.
Данная инструкция позволит произвести необходимые работы и самостоятельно выполнить чертеж ворот.
Расстояние между боковыми столбами и зеркалами машин должно быть примерно пятьдесят сантиметров. Стандартная ширина составляет пять метров.
Подвесная конструкция потребует еще и расчетов высоты. Микроавтобус имеет высоту примерно в два метра.
Далее рассчитываем длину полотна. Исходим из ширины въезда. Этот показатель увеличиваем на 40%, чтобы оставалось свободное пространство между забором и полотном.
Высота ворот рассчитывается, исходя из личных предпочтений. Можно дать лишь один совет: привлекательнее и эстетичнее выглядит, когда ворота находятся на одном уровне с забором по линии верха.
Порядок установки:
Интенсивность эксплуатации
Интенсивность выражается в процентах. Привода разделяются на 3 типа:
- интенсивность 25-30% (CAME BX 608, Alutech RTO-500, Alutech RTO-1000,) Подходят для бытового использования.
- интенсивность 50-70% (CAME BKS12, Doorhan Sliding 800, Doorhan Sliding 1300). Подходят для бытового использования и для установки на въезды общественных территорий.
- высокоинтенсивные (CAME BXL, CAME BX-246). Подходят для лёгких ворот на въездах в садоводства, общественные территории.
На практике – если установить привод с интенсивностью 25-30% на въезде в садоводство, то он перегреется, сработает термозащита и придётся ждать остывания двигателя.
Что будет влиять на подбор автоматики
Конечно же, от особенностей ворот следует отпираться в первую очередь, когда вы хотите установить себе автоматику на ваши откатные конструкции. Если вы произведёте подбор без подготовки и купите первую попавшуюся систему отката, тогда есть большой риск что она абсолютно никак не поможет вам справиться с задачей и просто не сможет сдвинуть с места большие и увесистые ворота.
Комплект автоматики для сдвижных ворот
Так что первым делом, вы обязательно должны учитывать ряд следующих причин, когда подбирается автоматика для откатных ворот:
- Масса движимой составляющей ограждения.
- Параметры установленного противовеса.
- Погодные условия, при которых система должна исправно и стабильно работать.
- Качество фурнитуры, которая применяется в ваших воротах.
- Качество монтажа.
- Интенсивность использования всей конструкции.
Теперь давайте разберём все перечисленные критерии по порядку, чтобы вы смогли получить более ясную и подробную картину.
Масса откатной конструкции
Начнём по порядку с массы откатной конструкции ворот. Этот показатель является одним из самых важных и больше всех влияет на подбираемую автоматику для них. Чем больше номинальная масса, тем больше должна быть как мощность, так как внутренняя начинка, которая отвечает за движение и принимает всю нагрузку на себя.
Параметры противовеса
Исходя из параметров противовеса, следует подбирать и максимально возможную длину, которую сможет лучше потянуть мотор автоматической системы. Как правило, противовес равен примерно семидесяти процентам от длины самих ворот, так что подбирая автоматику, вам необходимо добавить длину противовеса к длине ворот, и вы получите минимальный размер, который должна тянуть автоматика.
Климатические условия
Также вам обязательно необходимо учитывать те погодные условия, которые могут быть в вашем регионе
Особенно это важно в тех регионах, где очень повышенная влажность и дожди идут значительную часть года
В условиях Сибири в некоторых случаях бывает необходима установка дополнительного подогрева.
Помимо влаги, необходимо учитывать и минимальные температуры которые могут возникать в зимнее время года, и какое время такие температуры удерживаются. Учитывая все эти критерии, ваша механика должна без проблем выдерживать такие погодные условия и работать стабильно и без сбоев.
Качество фурнитуры
Учитывая то насколько качественную фурнитуру, вы установили на свои ворота, следует и лучше корректировать возможную работоспособность мотора. Для качественны хи дорогих фурнитур, вполне достаточно не слишком мощного мотора, без всяких усилителей и вспомогательных модификаций.
Для плохих фурнитур, которые открывают ворота с довольно сильным трением и трудом, тогда необходимо выбирать такой мотор, который способен выдерживать повышенные нагрузки и имеет большую тяговую способность.
Качество установки и интенсивность эксплуатации
Подбор автоматики также зависит и от качества монтажа. Чем более ровно и максимально точно будут установлены ваши новые откатные ограждения, тем меньше усилие должен сделать механизм для открытия.
Использование в редукторе приводах пластиковых шестерней: 100% гарантия снижения эксплуатационного периода автоматики в 3 раза.
Интенсивность использования въезда, будет вторым по важности критерием, после массы откатной конструкции. Автоматика для откатных ворот came должна иметь износостойкие детали, чтобы лучше выдерживать повышенные условия эксплуатации
Преимущества и недостатки
Секреты крепления концевых выключателей
Схема расположения магнитных концевых выключателей
Оба вида концевых выключателей должны болтиками крепиться на зубчатой рейке. Работа надежных магнитных выключателей основывается на магнитной полярности. При прохождении полотна ворот вдоль привода срабатывает механизм, останавливающий его. Чтобы механизм срабатывал, нужно один выключатель установить к приводу плюсом, а другой – минусом.
Настройка механизмов происходит на маленьком расстоянии друг от друга. То есть, достаточно одного метра, чтобы проверить правильность работы механизма. Если полотно остановилось, то установка произведена верно. А если что-то пошло не так, то необходимо поменять магниты местами.
Далее, привод по схеме подключается к электричеству, проверяется работа пульта управления. Если он не справляется с полным закрытием створки, то производятся настройки пульта так, чтобы створка совершала полный цикл движения. Вся остальная фурнитура подключается по желанию хозяина.
С основными правилами и хитростями установки и подключения привода вы уже ознакомились. А более подробную информацию можно получить из видеоматериала.
Расчёт материалов и список инструментов
Комплект для автоматического открывания ворот
Пошаговая инструкция по установке автоматики на распашные ворота
Преимущества.
Автоматика для откатных ворот пользуются большим спросом, благодаря неоспоримым достоинствам. С ними рекомендовано ознакомиться перед покупкой комплекта. Современные устройства обладают такими преимуществами:
- Обширный ассортимент.Доступен выбор механизмов, представленных ведущими производителями. Они отличаются конструктивным исполнением, функционалом, техническими характеристиками и стоимостью. В процессе выбора необходимо руководствоваться рекомендациями специалистов или обращаться к сотруднику компании за помощью.
- Высокое качество.Отдельные компоненты автоматизированной системы изготавливается из качественных экологически чистых материалов. Сборка осуществляется профессионалами, что гарантирует отсутствие брака. Устройство способны прослужить достаточно долго без потребности в ремонте, не вызывая проблем в эксплуатации.
- Простота монтажа.Установка комплекта автоматики и откатных ворот требует соблюдения технологий и инструкций, но не вызывает сложностей. Профессионалы установят оборудование в кратчайшие сроки и после выполнения проверки на отсутствие ошибок можно приступать к его применению.
- Универсальность.Доступна автоматизация откатных ворот, которые устанавливаются на территориях с разной площадью и назначением. Устройство подходит для применения на практически любых участках.
- Практичность.Автоматика не вызывает сложностей в управлении. Дополнительно ее можно снабдить средствами, например, замком или задвижкой, а также фотоэлементами, датчиками движения и другими приспособлениями. Открытие и закрытие створок можно осуществлять панелью или пультом управления. При необходимости ворота открываются пользователями вручную.
- Долговечность.Высокое качество сборки и надежность эксплуатации приводят к увеличению ресурса приборов. Важным условием при этом является соблюдение рекомендаций специалистов по монтажу и использованию оборудования.
- Экономичность.Автоматические системы не потребляют большое количество электроэнергии, поэтому после их установки затраты пользователей существенно не увеличатся.
- Доступность.Но оборудование установлены невысокие цены. Это делает его покупку доступной для широкого круга потребителей. Покупатели могут выбрать дорогостоящие функциональные модели или отдать предпочтение бюджетным вариантом для откатных ворот небольшого размера.
Перечисленных преимуществ достаточно, чтобы убедиться в выгоде использования автоматики для откатных ворот на участках любого назначения.
Окраска готовой конструкции
Несмотря на то что автоматическая система открывания ворот имеет наибольший вес электроники, не стоит забывать и об окраске дверей. Дело в том, что металлические конструкции поддаются процессам коррозии, это может весьма плохо отразиться на их работоспособности. Естественно, если вы приобретете готовый, заводской комплект ворот, вам его красить не придется. Однако, когда вы будете изготовлять их своими руками, вам потребуется провести несколько этапов их обработки. Для начала проводится процедура обезжиривания поверхности и зачистка ее с помощью УШМ. Далее можно будет приступить к ее грунтовке. Правильно выбранная грунтовка на 100% защитит ворота от коррозии.
Саму же краску имеет смысл наносить после высыхания грунтовочного слоя. Если же вам не понравится внешний вид окрашиваемого изделия, вы сможете покрасить его в третий раз. Применяемая при окраске металлических изделий эмаль обычно высыхает в течение 3-4 дней. В течение этого времени конструкцию не стоит запускать в работу. Если же за этот срок обнаружатся дефекты красочного слоя, имеет смысл зачистить ваши ворота и произвести окраску снова.
Достоинства и недостатки автоматических распашных ворот

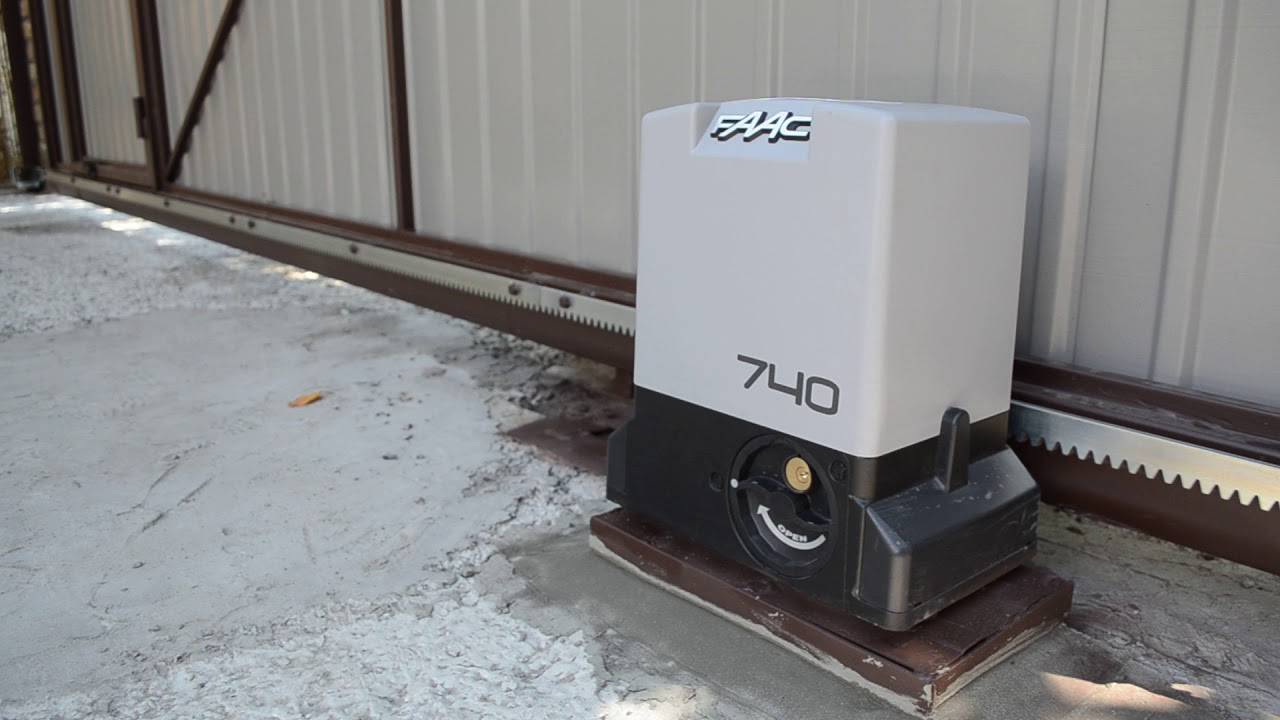

Как самостоятельно установить автоматику на откатные ворота
Схема установки автоматики для откатных ворот
Приобретенная автоматика для откатных ворот вполне может быть установлена самостоятельно, с учетом определенных технологий и правил безопасности. Работа состоит из нескольких этапов.
- Проведение электропроводки. Лучше и безопаснее всего будет электрические провода уложить в пластиковые водопроводные трубы, которые размещаются под проезжей частью. Схема размещения электропроводки должна составляться заранее. В ней должно учитываться расположение не только привода, но и фотоэлементов, а также сигнальной лампы.
- Производится монтаж электрического привода. Поверх забетонированного швеллера, служащего основанием ворот, устанавливаются закладные элементы. На них нужно установить монтажное основание. На данное основание крепится электропривод.
- Производится подгонка зубчатой рейки. Она должна входить в зацепление с внешней шестерней редуктора привода.
- После проверки правильной установки производится приваривание крепежных закладных к швеллеру, основания — к закладным, а автоматический привод можно установить на основание посредством болтового соединения.
- Зубчатая рейка устанавливается на шестерню, смещается вправо и крепится к воротам болтами. Предварительно нужно на ворота приварить бобышки, на которых и будут находиться болты. Ворота открываются на 1 метр, после чего на шестерню ставится очередная рейка. Так следует устанавливать необходимое количество зубчатых реек, прихватывая их к воротам. На стыках реек делается усиление — еще одна рейка. Без нее место стыка быстро придет в негодность.
- Выставляются зазоры между рейкой и шестерней. Делается это при помощи ключа, которым проворачиваются болты, удерживающие рейку. Рейка не должна упираться в шестерню. Обеспечивается зазор около 1 мм. Поскольку в рейке отверстия имеют овальную форму, то и выставить нужный зазор можно достаточно легко. Зазор очень просто определяется пальцем.
Автоматика для откатных ворот своими руками практически установлена. Остается подключить питание и установить дополнительные элементы.
- К приводу подключается питание.
- На нижних законцовках ворот устанавливаются концевые выключатели.
- Производится установка фотоэлементов на боковых столбах ворот.
- Если решено использовать сигнальную лампу, то она крепится на столбе, с внешней стороны ворот. Она подключается к особым контактам на приводе. Лампа начинает мигать, когда начинается вращение редуктора.
После проверки работоспособности автоматического привода можно заявлять о том, что работа завершена успешно.
Came
Это также популярная у покупателей марка автоматики для ворот. Привод Came для откатных ворот выпускается в широком модельном ряду, поэтому у вас есть возможность подобрать то, что нужно именно вам. Много хороших отзывов о модели Came BX-78, которую можно использовать для ворот массой до 800 кг. В числе интересных особенностей этого привода можно отметить функцию самоблокировки, наличие датчика контроля движения и обнаружения препятствий, а также встроенный блок управления. Эту модель вполне можно установить самостоятельно. К ее отличительным особенностям можно отнести:
- Модифицированную систему управления движением ворот.
- Полную изоляцию блока управления, двигателя, что защищает их от внешних воздействий.
- Декодер работает с разными типами радиопередатчиков, запоминая коды для работы с ними.
- Специальные предохранители защищают двигатель и другие важные элементы системы от перегрузок.
Такой привод обойдется примерно в 15000 рублей.
Безопасная модель — Bx-243 – рассчитана на ворота весом до 300 кг и длиной створки до 8,5 м. Мотор 24В обеспечивает интенсивность работы. Эта модель идеально подходят для использования в частных коттеджах. К преимуществам модели можно отнести:
- Интегрированную плату управления.
- Светодиодный индикатор, установленный на плате, обеспечивает легкую диагностику системы.
- Простоту монтажа.
- Удобство разблокировки редуктора ключом.
Автоматика работает стабильно, при отключении энергии сработает аварийный режим на основе резервной батареи. Стоимость модели составляет около 13000 рублей.
Основные моменты при выборе привода
Любой опытный и успешный человек без проблем может вам сказать, что детали играют важнейшую роль. Если посмотреть на фото привода для откатных ворот разных производителей, то довольно сложно будет найти значимые отличия. Все потому, что они скрываются внутри устройства, а потому могут менять характеристики прибора.
При желании можно найти и другие особенности, вроде наличие питания от сети или аккумулятора, но нас это сейчас не интересует.
С мощностью все должно быть предельно понятно – чем тяжелее ворота, тем мощнее должно быть устройство привода для откатных ворот, но даже здесь есть свои подводные камни.
Касательно погоды, то здесь важны как осадки, так и общий температурный режим в вашем регионе. Все дело в том, что некоторые модели могут испытывать определенные проблемы в климате вроде нашего, где зимой в отдельных городах температура может опускаться на 30-40 градусов ниже нуля.
Прежде всего температуры сказываются на основных цепях и механизмах, из-за чего определенные модели, выпущенные в других странах, иногда не очень хорошо работают в нашем климате.
Похожая ситуация и с жарой, но ее влияние при этом не столько велико, ведь перегрева все равно быть не должно, поскольку механизм работает не постоянно.
Остальные особенности, которые мы ранее отмечали уже, чаще всего выступают в виде бонуса, а потому обязательными не считаются. Далее хотелось бы рассмотреть названные нами пункты более детально.
Как выбрать фазометр — обзор, назначение, принцип действия, область применения + инструкция по применению с фото
Как сделать трансформатор своими руками — пошаговая инструкция, схема, чертежи, список материалов + фото готового самодельного трансформатора
Какой детектор скрытой проводки лучше? ТОП-10 лучших производителей с фото и описанием
Как подобрать:
Интенсивность эксплуатации
Интенсивность выражается в процентах. Привода разделяются на 3 типа:
- интенсивность 25-30% (CAME BX 608, Alutech RTO-500, Alutech RTO-1000,) Подходят для бытового использования.
- интенсивность 50-70% (CAME BKS12, Doorhan Sliding 800, Doorhan Sliding 1300). Подходят для бытового использования и для установки на въезды общественных территорий.
- высокоинтенсивные (CAME BXL, CAME BX-246). Подходят для лёгких ворот на въездах в садоводства, общественные территории.
На практике – если установить привод с интенсивностью 25-30% на въезде в садоводство, то он перегреется, сработает термозащита и придётся ждать остывания двигателя.
Как самостоятельно установить автоматику на откатные ворота
Схема установки автоматики для откатных ворот Приобретенная автоматика для откатных ворот вполне может быть установлена самостоятельно, с учетом определенных технологий и правил безопасности. Работа состоит из нескольких этапов.
- Проведение электропроводки. Лучше и безопаснее всего будет электрические провода уложить в пластиковые водопроводные трубы, которые размещаются под проезжей частью. Схема размещения электропроводки должна составляться заранее. В ней должно учитываться расположение не только привода, но и фотоэлементов, а также сигнальной лампы.
- Производится монтаж электрического привода. Поверх забетонированного швеллера, служащего основанием ворот, устанавливаются закладные элементы. На них нужно установить монтажное основание. На данное основание крепится электропривод.
- Производится подгонка зубчатой рейки. Она должна входить в зацепление с внешней шестерней редуктора привода.
- После проверки правильной установки производится приваривание крепежных закладных к швеллеру, основания — к закладным, а автоматический привод можно установить на основание посредством болтового соединения.
- Зубчатая рейка устанавливается на шестерню, смещается вправо и крепится к воротам болтами. Предварительно нужно на ворота приварить бобышки, на которых и будут находиться болты. Ворота открываются на 1 метр, после чего на шестерню ставится очередная рейка. Так следует устанавливать необходимое количество зубчатых реек, прихватывая их к воротам. На стыках реек делается усиление — еще одна рейка. Без нее место стыка быстро придет в негодность.
- Выставляются зазоры между рейкой и шестерней. Делается это при помощи ключа, которым проворачиваются болты, удерживающие рейку. Рейка не должна упираться в шестерню. Обеспечивается зазор около 1 мм. Поскольку в рейке отверстия имеют овальную форму, то и выставить нужный зазор можно достаточно легко. Зазор очень просто определяется пальцем.
Автоматика для откатных ворот своими руками практически установлена. Остается подключить питание и установить дополнительные элементы.
- К приводу подключается питание.
- На нижних законцовках ворот устанавливаются концевые выключатели.
- Производится установка фотоэлементов на боковых столбах ворот.
- Если решено использовать сигнальную лампу, то она крепится на столбе, с внешней стороны ворот. Она подключается к особым контактам на приводе. Лампа начинает мигать, когда начинается вращение редуктора.
После проверки работоспособности автоматического привода можно заявлять о том, что работа завершена успешно.
Советы «бывалых» по выбору привода
Конечно, каждый хозяин склоняется к выбору популярного и известного производителя, а многие считают, что большое значение имеет цена продукции. Но, не все так легко. Иногда менее дорогой привод может быть качественней своего дорогого собрата. Так, по каким критериям нужно выбирать устройства?
Чтобы решить проблему выбора, следует выяснить, из каких элементов состоит стандартный привод, и какие именно детали больше подвержены изнашиванию.
Понятно, что короб играет важную роль для сохранения внутренних деталей от влаги и сырости, но главную роль играет далеко не он. Приводы принято выбирать по основным трем критериям:
- мощность устройства;
- материал, из которого изготовлен редуктор, поскольку именно этот элемент принимает на себя всю тяжесть действий;
- вид концевого выключателя, так как он подвергается больше других деталей внешним воздействиям.
Начнем с выбора мощности. Об этом показателе можно не только узнать из инструкции, прилагаемой к любой продукции, но и судить по внешнему виду двигателя, находящегося под крышкой. Не стесняйтесь, просите продавца снять крышку, чтобы убедиться в правдивости написанного в сопроводительной документации. Чем мощнее привод, тем выносливее и продуктивнее он будет.
Привод без крышки со стальной шестерней редуктора
Редукторы приводов состоят из внутренней и наружной шестерни. В некоторых приводах внутренняя деталь изготовлена из пластмассы, а наружная из силумина. Конечно, для производства шестерней применяется качественный пластмасс, но он никак не станет на одну ступень по качеству со сталью. Поэтому, как бы производители ни хвалили свой механизм для раздвижных ворот с пластмассовыми и силуминовыми шестернями, стальные и латунные детали превосходят их по выносливости в разы.
Теперь о концевых выключателях, которые бывают двух типов – механические (состоят из пружинки, зажатой между двумя кнопками) и магнитные (состоят из геркона внутри привода и магнита, устанавливаемого на зубчатой рейке). Механический концевик зимой подмерзает, и ворота частенько не работают в морозы. А магнитному такие проблемы не страшны.
И еще один важный момент! При покупке любого привода требуйте подробную инструкцию по установке, где должны быть и чертежи для подключения электросети. Даже если приобретение осуществляется с рук, то наличие инструкции обязательно независимо от того, кто будет устанавливать механизм откатных ворот – вы или профессионал. Любое дистанционное управление подключается по схеме, находящейся в инструкции.
Выбор производителя
Сегодня на рынке конкурируют китайские и европейские производители автоматики. Встречаются и отечественные торговые марки, произведённые при сотрудничестве с Китаем.
Китайские системы автоматизации в своем большинстве ориентированы на минимизацию цен, что снижает качество и срок службы готовой продукции. Но бывают и приятные исключения. К примеру, производители Alutech и Doorhan. Выбрав автоматику этих производителей вы получаете современное и надежное оборудование по доступной цене.
Из всего многообразия европейских производителей наибольшего внимания заслуживает итальянская фирма CAME. Эта марка занимаются производством надежных и качественных комплектов автоматики с 1972 года под постоянным контролем европейских организаций за качеством выпускаемой продукции и соответствии нормам безопасности. В Санкт-Петербурге находится сервисный центр CAME. В котором проходят сертификацию установщики и менеджеры.
Каждый сам для себя решает, какую автоматику для ворот ему выбрать. Однако мы не рекомендуем приобретать «безымянную» продукцию. Никто не знает, сколько она прослужит и в какую сумму выльется ремонт в случае поломки. Автоматическая система покупается на длительный срок, поэтому лучше на ней не экономить.

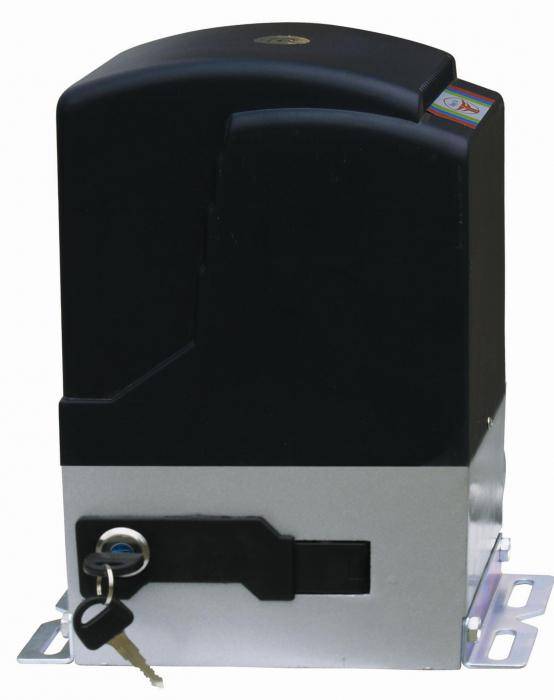

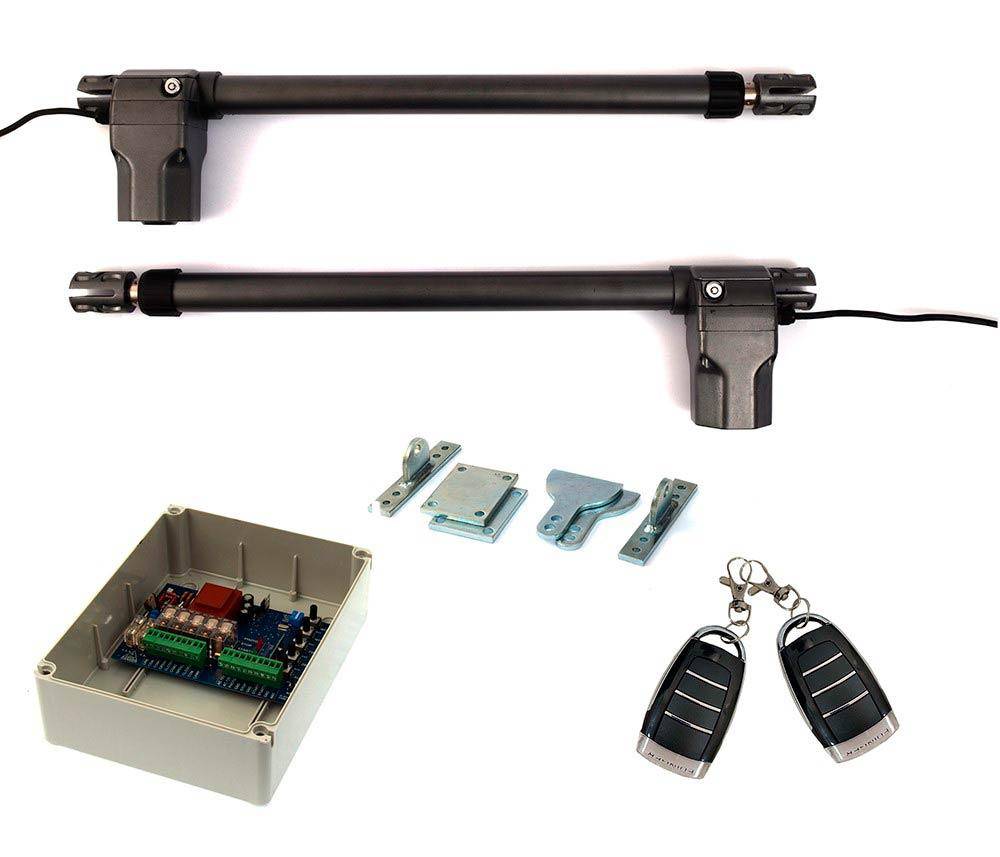

Вопрос достаточно сложный, но разрешимый, если знать, на что следует обратить внимание при выборе. Он будет зависеть от многочисленных факторов, например, от веса створки ворот, от типа придаточной шестерни. Большое значение имеет климат и время года, когда будет эксплуатироваться электропривод
В зимнее время нагрузка на него увеличивается и должен быть запас мощности
Большое значение имеет климат и время года, когда будет эксплуатироваться электропривод. В зимнее время нагрузка на него увеличивается и должен быть запас мощности.
