Какой должна быть высота ворот в гараже

Способы изготовления

В зависимости от возможностей и степени готовности гаража возможны 3 варианта, как сваривать гаражные ворота:

Ворота отдельно полностью собираются до завершения строительства. После доставки и установки на место заканчивают возведение фронтальной стены.
Если стройка окончена, сваривают створки по размерам готового проема, привозят, устанавливают.
Монтаж производится по месту.

Третий вариант предпочтителен для новичков, не имеющих опыта сварки ворот своими руками. Им не придется производить многочисленные замеры с высокой точностью, выравнивать диагонали на створках, доставлять тяжелую конструкцию к месту установки.

Стандартная ширина ворот в гараже

Однозначного стандарта на размер проема в автогараже по ширине просто нет. Есть наиболее популярные габариты – они составляют примерно 2,2 – 3,0 м.

Если обстоятельства складываются так, что вы запланировали определенную величину просвета ворот гаража, а торговый центр не может предложить вам устраивающий вас вариант, приходится оформлять заказ и некоторое время подождать

При заказе гаражных ворот важно учесть принадлежность предприятия, занимающегося производством ворот. Так, английские и американские предприятия при изготовлении продукции используют собственные меры длины (дюйм, фут)

Хотя многие в первом приближении знают соотношение мер, применять их в строительстве пока что затруднительно. Следует учитывать, что в разных фирмах используется разный шаг увеличения ширины.

Таким образом, о каких-либо единых стандартах говорить не приходится. Речь идет исключительно о таком понятии как оптимальная ширина.

Размеры секционных гаражных ворот

Факторы, влияющие на размеры гаражных ворот

При расчёте размеров ворот для гаража следует учитывать следующие факторы:

Количество автомобилей

Важно заранее определиться с максимальным количеством автомобилей, которые будут одновременно проезжать через ворота и находиться в гараже. В большинстве случаев закладывают ширину для въезда одной или двух машин, но некоторые конструкции могут быть использованы и для большего количества транспортных средств.

Размеры автомобилей

Необходимо знать точные габаритные параметры машин, которые будут въезжать в гараж. При этом нужно помнить, что автомобили могут меняться, поэтому желательно делать достаточный запас на этот случай. Основные параметры транспортного средства — это длина, ширина и высота. Помимо фактической высоты автомобиля, нужно иметь в виду то, что он может быть оснащён багажником, а на нём — закреплён груз, объём которого тоже нужно учитывать. Поэтому в расчёт брать не фактическую, а наибольшую возможную высоту транспортного средства. Автомобиль должен свободно проезжать через ворота, никаким образом их не задевая.
Угол подъезда к гаражу. При определении размеров ворот следует оценить близлежащую территорию и находящиеся рядом конструкции. Например, если проезд расположен под углом к плоскости ворот, то потребуется большая ширина проёма, нежели при условии перпендикулярного размещения проезда. Этот фактор влияет и на выбор оптимальной конструкции ворот.

Тип конструкции ворот. Рынок сейчас предлагает огромное разнообразие видов систем. Они различаются по направлению и механизму открывания, вариантам изготовления и расположению полотна относительно проёма и другими характеристиками. Соответственно каждая конструкция имеет свои особенности, в том числе и размеры. В некоторых случаях автоматические механизмы, сами полотна и крепления могут занимать в проёме дополнительное место, которое при расчёте необходимо учитывать.

Производитель. После того как размеры и тип гаражных ворот определены, нужно сразу выбирать производителя ворот. В большинстве случаев они выпускаются серийно с унифицированными размерами, которые, возможно, не будут соответствовать вашим расчётам. В таком случае нужно искать изготовителя, который сделает их по индивидуальному заказу. Зачастую это приводит к увеличению стоимости. Предварительный выбор определённой модели важен ещё тем, что есть возможность запросить все технические характеристики ворот и узнать необходимые требования для их установки.
Самодельные ворота
Если владельцем принято решение изготавливать их самостоятельно, то помимо вышеперечисленных факторов следует обратить внимание и на соотношение массы полотен к ширине проёма. Ведь детали и элементы заводских ворот рассчитываются на нагрузки с учётом их массы, размеров и способа открывания
Для самодельных же нужно произвести точные геометрические замеры и обеспечить достаточную жёсткость и прочность. Несоблюдение этого правила может привести к провисанию полотен или повреждению крепления. Рассчитываются самодельные ворота по аналогии с заводскими.

Основные условия, которые должны выполняться при определении размеров гаражных ворот:

высота ворот составляет на 20 см больше наибольшей высоты автомобиля;
ширина должна быть больше размеров автомобиля на расстояния, указанные ниже в таблице в зависимости от расположения проезда (табличные значения применимы только для тех транспортных средств, размеры которых не превышают 6 м в длину и 2 м в высоту).

Таблица: определение ширины ворот

Расположение проезда по отношению к плоскости гаражных ворот	Расстояние, на которое размеры ворот превышает ширину автомобиля
перпендикулярно	0,7 м
под углом	1 м

Если проём предполагает одновременный заезд двух автомобилей, то при расчёте ширины ворот следует учитывать расстояние между автомобилями, которое должно быть более 0,5 м.

Влияние типа гаражных ворот на размеры проема

Ворота для гаража различают по принципу их открытия/закрытия. Есть несколько разных современных конструкций автоматического и ручного типа. Дополнительно учитывается возможность устройства калитки для входа в гараж. Не всегда удобно пользоваться воротами.

На размеры влияют способ их крепления и место для отвода закрывающего полотна. Это может быть зона под потолком, у стены, перед гаражом.

Секционные конструкции

Вид автоматических дверей, состоящих из 3-6 сегментов. По полозьям, направляющим полотно автоматически, ворота «уползают» или под потолок, или на боковую стенку. Подходят для установки на самые небольшие дверные проемы.

При расчете их габаритов учитывают:

наличие свободного пространства под потолком (от 10 до 14 сантиметров) для хранения там сегментов при открытом проеме;
свободное пространство от 10 сантиметров по обеим сторонам от проема, для монтажа направляющих.

На рынке конкурирует несколько производителей, предлагающих двери нескольких габаритов с разным шагом в размерной сетке. Подходит для гаража на 1 или 2 машины.

Рулонные роллетные

К их основной особенности относится наличие притолоки от 10 сантиметров. Представляют собой поверхность из стальных ламелей, которые движутся по направляющим и при открытии сворачиваются в рулон. Высота этого рулона в коробе должна пройти под потолком выше проема.

Учитывается необходимость монтажа направляющих – от 13 сантиметров. Хорошие автоматические гаражные двери подойдут для маленьких конструкций. Могут быть изготовлены на заказ практически любого размера. Ограничения накладывает мощность двигателя.

Подъемно-поворотные створки

Отличаются массивностью. Принцип их работы таков, что при открытии цельное полотно специальным шарнирным механизмом проворачивается в горизонтальную плоскость и поднимается наверх. Они требуют свободного пространства перед гаражом. После открытия дверь остается в верхней части проема, уменьшая его на 20-25 сантиметров.

Подъемный тип механизмов рассчитан на установку в гаражах на один автомобиль. Механизм прочный и надежный. За счет нагрузки конструкции на боковые стенки требуется их усиление.

Распашные

Традиционные двери, не требующие установки дополнительных механизмов и оборудования. Представляют собой раму с двумя дверями на петлях. Требуют свободного пространства перед гаражом. Не имеют ограничений при изготовлении.

Откатные ворота

Представляют собой одно или два полотна, по направляющим откатывающиеся вдоль входа. Расчеты при их монтаже должны учитывать, что сбоку от проема на стене должно быть столько же свободного места, сколько занимает сам проем. Наиболее востребованы на производственных предприятиях, где работает спецтехника. Максимально возможные габариты – 40х20 метров.

Гаражные ворота: оптимальная высота

Если вы являетесь владельцем обыкновенного легкового авто, оптимальная высота ворот вашего гаража составит порядка 2 м. Однако следует помнить, что установить ворота в потолок не только нецелесообразно, но часто просто невозможно. Не говоря уже о том, что это неудобно. Именно поэтому при определении высоты нужно учитывать тип воротной конструкции.

В настоящее время получили широкое распространение секционные ворота. В их основу положены сэндвич-панели толщиной около 40мм из стального листа с оцинковкой. Соединение эластичными уплотнителями обеспечивает значительную прочность конструкции и удобство в эксплуатации.

Секционные ворота в гараж

Ворота секционного типа могут открываться как вручную, так и при помощи блока дистанционного управления. Они могут использоваться как в быту, так и на производстве (использование секционных конструкций позволяет увеличить высоту до 6000мм).

Рулонные ворота, собранные из ламелей шириной до 2см, можно считать частным случаем секционного типа. При открывании они собираются в рулон: полотно наматывается на вал и прячется в специальный короб.

Не следует путать рулонные ворота с роллетной конструкцией (в этом случае, полотно не сворачивается в рулон, а скрывается в коробе). Существенным недостатком таких решений является то, что при высоте ворот в гараже более 2,5м конструкция не смотрится по-настоящему красиво.

Еще один популярный вариант — подъемные гаражные ворота. Необходимым условием для их установки является свободное пространство перед помещением гаража (не меньше одного метра). Их стандартная высота — 2,2м; для производственных объектов — 5-6м. Материал изготовления таких ворот — высококачественная сталь. Высокие требования по прочности предъявляются к опорам, креплениям и рельсам, поскольку они принимают на себя максимальную нагрузку.

Достоинством такой модели является безопасность и неприхотливость в уходе. Существенный недостаток в том, что чрезмерно интенсивная эксплуатация ворот может привести к уменьшению срока службы (рекомендуют производить открывание-закрывание ворот не больше, чем 10 раз в сутки).

От чего нужно отталкиваться, прежде чем рассчитывать размеры

О необходимости учета габаритов автомобиля выше уже шла речь, но это не единственный параметр, определяющий параметры будущей конструкции

На втором месте по важности отмечают:

условия въезда: угол подъема, поворот, чем больше запас при расчете параметров въезда, тем выше вероятность свободно попасть внутрь помещения;
размер ворот и запас рассчитывается по самой широкой/высокой точке, поэтому к важным критериям относится и верхний багажник, если он есть, а также длина боковых зеркал, именно их крайняя точка является основной для определения добавочного пространства;
способ открывания полотна/щита.

Чаще всего в гараже сегодня устанавливают секционные конструкции и роллеты. У них есть ряд особенностей, влияющих на габариты проема. Например, секционные изделия состоят из сэндвич-панелей, соединенных между собой с помощью петель. Они движутся по Г-образным направляющим, которые устанавливаются внутри помещения. В верхней части и по бокам каркас будет располагаться по периметру проема, но крепится не в нем, а внутри помещения. Размер щита превосходит ширину проема в свету, что позволяет незначительно перекрывать его площадь, обеспечивая защиту.

Механизм балансировки (пружины растяжения или торсионные) предусмотрен для нормализации работы сооружения. Но и он занимает некоторое пространство. Оставляют место между горизонтальной плоскостью проема и потолком – это притолока. Если под потолком проходят коммуникации, то их нижняя точка считается потолочной плоскостью в данном случае. От нее отсчитывается размер притолоки. Определяется и значение пристенков – это расстояние от ближайшего угла объекта до боковой части проема.

Когда же речь идет о рольворотах, то у них конструкция другая – полотно состоит из множества ламелей, его поднимает привод, а по мере скручивания на вал вся конструкция скрывается внутри короба. Здесь же располагается электропривод. Механизм закрыт, при движении полотна не видны его основные элементы. Роллеты перемещаются по направляющим, которые определяют размеры всего сооружения. Они могут располагаться снаружи, внутри помещения (при этом учитывают, позволяет ли притолока реализовать задуманное) и непосредственно в проеме.

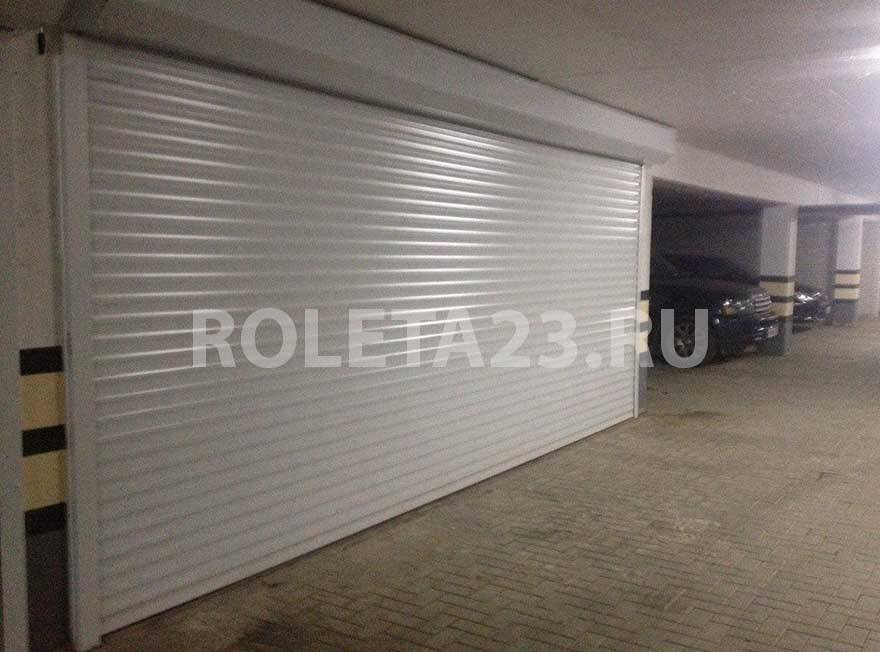

Роллетные ворота шириной 6 метров в подземном паркинге

Что следует учесть при выборе высоты потолка

Высота потолка внутри гаража вычисляется непосредственно от пола до потолка. Необходимо предусмотреть и наличие настила в гараже. Возможно, в данный момент имеются средства только на покрытие из гравия, а позже в планах переделка его на другое покрытие, то высота до потолка в гараже уменьшится.

При расчете высоты потолка учитываются наличие внутри помещения подъемника и светильников, поскольку эти обстоятельства значительно уменьшают высоту потолка в гараже, особенно при открытом багажнике;
Оптимальная высота потолков в гараже, предназначенном для легковых автомобилей, должна быть не меньше 2 метров. Если в гараже планируется хранение грузового транспорта, высота автоматически увеличивается до 3 метров.
Если имеется возможность, высоту потолка равно, как и гаражных ворот, лучше увеличить на 30 см.
Идеальным решением для покрытия гаража считается односкатная или двухскатная крыша без перекрытия, она способна существенно увеличить потолки в помещении.

Гаражные ворота: стандартные размеры

Единого, универсального стандарта не существует. Всё зависит от того, на чём ездит заказчик. Для типовой легковушки подходящая ширина гаражного проёма составляет 220–250 см, а вот для микроавтобуса потребуется уже по крайней мере 280 см. Для гаража, рассчитанного на два автомобиля, оставляют проезд не менее 480 см. Стандартная высота — от 200 до 300 см, здесь тоже всё зависит от разновидности транспортного средства.

У каждого производителя габариты сгруппированы в линейку с определённым шагом. Но если вы оформляете индивидуальный заказ, то можете всё замерить сами с учётом ряда моментов:

Габариты автотранспорта. Если собираетесь в будущем купить новое авто, то заказывайте ворота, подобрав ширину и высоту с запасом. Такое же решение будет оптимальным, если планируете модернизировать машину, например устанавливать багажник на крышу легковушки или превращать мини-грузовик с кузовом в мини-фургон.
Планировка территории. Оцените, насколько удобен подъездной путь. Под каким углом будет располагаться автомобиль, заезжая в гараж? Находится ли гараж на уровне земли? Хватает ли обзора при выезде на дорогу общего пользования? Может оказаться, что ворота должны быть шире, чем при идеальных условиях.
Планы на использование гаражного помещения. Владельцы нередко оставляют в гараже ещё и мотоцикл либо велосипед, хранят личные вещи или старую мебель. Если и у вас есть такой план, учитывайте это.

У секционных ворот есть пара отличий, о которых также нельзя забывать:

Гараж должен иметь глубину не впритык, а с запасом. Чтобы привод автоматических ворот работал без неполадок, нужно 330 см или больше.
Стены не должны прилегать вплотную. Расстояние от стены до края проёма должно быть 10-сантиметровым, а лучше больше.
С притолок — аналогичная ситуация. От края до верха ворот отступают примерно 25 см.

На средний размер ворот для гаража лучше не полагаться. Стоит помнить, что проём сужается за счёт рам. Чтобы не было проблем с воротами, лучше брать по возможности небольшой запас и учитывать дополнительные факторы.

Минимум (когда нужно сэкономить)

Чтобы не тратиться сверх меры, можно взять минимальные размерные параметры. Но всё равно меньше определённого проём делать нельзя. Так, для мотоцикла необходимо 180 см, а для легкового автомобиля — 200. Актуально при условии, что подъезд к гаражу удобный, прямой и ровный.

Стоит также учитывать и рост тех, кто будет пользоваться гаражом. При высоте 180 см человеку высокого роста будет неудобно заходить внутрь или выходить: придётся каждый раз наклонять голову.

Максимум (какие есть ограничения)

Пределов, лимитов как таковых нет. Всё ограничивается только потребностями заказчика. И его финансовыми возможностями, разумеется. Стандартные изделия бывают высотой до 308 см и шириной до 600.

По персонализированному запросу изготавливаются ворота в гараж, размеры которых ещё больше превышают стандарт. Но на практике это редко бывает востребовано. К тому же у материалов есть свои ограничения по прочности и выдерживаемой механической нагрузке.

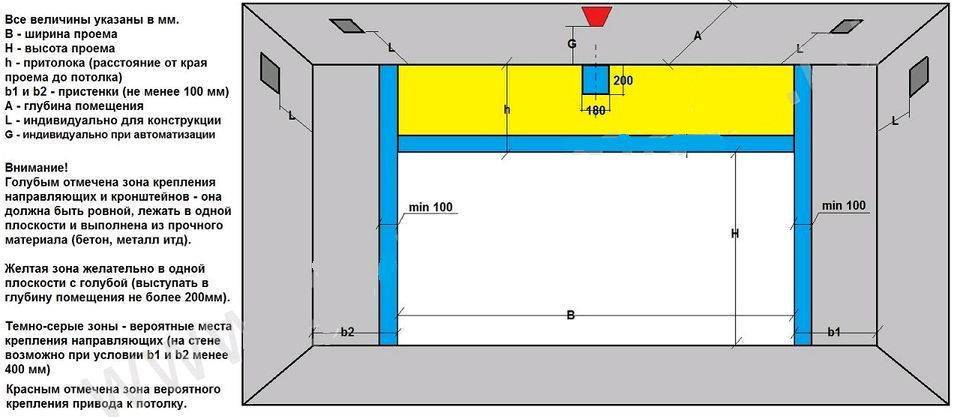

Размер ворот для гаража подбирается с учетом указанных на изображении параметров

Как оценить ширину будущих ворот

Эксперты рекомендуют, чтобы посчитать оптимум самостоятельно, измерить ширину авто и прибавить к этой цифре по 30 см слева и справа. Например, если это седан шириной 180–200 см, то оптимальный проём гаража будет 240–260 см. Ходовые размеры, которые предлагают производители, как раз составляют 250 и 300 см. Такого проёма хватит, чтобы заехал вместительный внедорожник.

Популярные стандартные размеры гаражных ворот (в сантиметрах):

откатные — 300 на 190;
поворотные — 240 на 220;
распашные — 400 на 200;
рулонные — 400 на 270;
секционные — 225 на 200.

Строя гараж на пару ТС, ворота лучше ставить одни, но пошире — на 400 или 500 см. Это удобно, практично, экономия получается без потерь. Но установить ручной привод не получится: подъёмный механизм, если его задействовать для тяжёлой конструкции, быстро придёт в неисправное состояние.

Факторы, влияющие на размеры гаражных ворот

При расчёте размеров ворот для гаража следует учитывать следующие факторы:

Количество автомобилей

Размеры автомобилей

Необходимо знать точные габаритные параметры машин, которые будут въезжать в гараж. При этом нужно помнить, что автомобили могут меняться, поэтому желательно делать достаточный запас на этот случай. Основные параметры транспортного средства — это длина, ширина и высота. Помимо фактической высоты автомобиля, нужно иметь в виду то, что он может быть оснащён багажником, а на нём — закреплён груз, объём которого тоже нужно учитывать. Поэтому в расчёт брать не фактическую, а наибольшую возможную высоту транспортного средства. Автомобиль должен свободно проезжать через ворота, никаким образом их не задевая. Угол подъезда к гаражу. При определении размеров ворот следует оценить близлежащую территорию и находящиеся рядом конструкции. Например, если проезд расположен под углом к плоскости ворот, то потребуется большая ширина проёма, нежели при условии перпендикулярного размещения проезда. Этот фактор влияет и на выбор оптимальной конструкции ворот.

Самодельные ворота Если владельцем принято решение изготавливать их самостоятельно, то помимо вышеперечисленных факторов следует обратить внимание и на соотношение массы полотен к ширине проёма. Ведь детали и элементы заводских ворот рассчитываются на нагрузки с учётом их массы, размеров и способа открывания Для самодельных же нужно произвести точные геометрические замеры и обеспечить достаточную жёсткость и прочность

Несоблюдение этого правила может привести к провисанию полотен или повреждению крепления. Рассчитываются самодельные ворота по аналогии с заводскими.

Основные условия, которые должны выполняться при определении размеров гаражных ворот:

высота ворот составляет на 20 см больше наибольшей высоты автомобиля;
ширина должна быть больше размеров автомобиля на расстояния, указанные ниже в таблице в зависимости от расположения проезда (табличные значения применимы только для тех транспортных средств, размеры которых не превышают 6 м в длину и 2 м в высоту).
