Виды ворот по типу действия
Выделяют два типа. Стандартные, которые нужно открывать вручную и автоматические, работающие дистанционно.
Стандартные
Это тот случай, когда для открытия нужно выйти из машины и вручную выполнить некие манипуляции. Не самый удобный вариант. Зато механическое открывание сэкономит семейный бюджет.
Автоматическая конструкция
Ворота на автоматическом управлении распахиваются или сдвигаются будто по волшебству. На самом деле чудо становится возможным благодаря встроенному электромеханическому приводу, который позволяет открывать створки одним нажатием кнопки.
В чем преимущество подобных систем:
- Комфорт владельцев. Непредсказуемый климат, сильный дождь, снег и морозы в нашей стране могут застать врасплох любого. Только представьте, как приятно проехать прямо к гаражу или на крытую парковку, не покидая уютного салона.
- Подобные системы – маст-хэв для людей с ограниченными возможностями.
- Модели оснащены высоконадежным механизмом. Производители гарантируют отличную работоспособность устройств на протяжении 25 тысяч циклов открывания и закрывания створок.
- Ворота открываются вне зависимости от погоды. Конструкции нипочем большие сугробы и наледи.
- При отключении электричества можно открыть систему обычным ключом.
- Если возникнет необходимость в ремонте, он будет малозатратным и несложным.
- Еще один плюс – презентабельный и стильный внешний вид.
Недостатки автоматических ворот
- есть вероятность приобретения подделки, которая может преподнести неприятные сюрпризы;
- высокая стоимость, которая не позволяет называть данные модели доступными.
Кованая калитка своими руками
Для изготовления кованых заготовок выбирают мягкие металлы, содержащие не более 0,15% углерода. К ним относится железо, сталь, медь. Заготовки делают из металлических листов, брусьев и прутов, следуя дизайнерской задумке. Для главных кованых элементов декора выбирают толстые прутья, а для мелких завитушек — более тонкие металлические полосы.
Для работы нужно приготовить болгарку, трубогиб и сварочный аппарат. Порядок действий:
- Нарисовать эскиз будущей калитки в полную величину.
- Нарезать металлические детали согласно рисунку с учетом того, что после загиба прута с обеих сторон должен будет остаться прямой кусок длиной 8-10 см. Мелкие детали сделать самому очень сложно, поэтому их лучше заранее приобрести в специализированном магазине.
- Собрать с помощью сварки сначала крупные элементы, а затем мелкие.
- Отшлифовать сварные швы, обезжирить материал и покрасить.
- Подготовленную таким образом дверцу прикрепляют к готовым стойкам при помощи петель.
Основные требования
Сама по себе калитка не способна исполнять свои функции, ей нужна опора, роль которой чаще всего играет столб, на который с помощью петель навешивается створка. Также это может быть стена дома, гаража или другой надворной постройки.
Любой калитке требуется надежная опора
Опорные столбы должны выдерживать вес калитки с учетом ветровой нагрузки, поэтому к выбору материала для них подходят ответственно:
самый надежный вариант – металлический столб. Это может быть круглая или профильная труба сечением 60 мм и более, которую после бетонирования можно обложить кирпичом или блоками;
деревянные столбы тоже можно использовать, выбирая плотную, не боящуюся влаги древесину. Например, дуб или лиственницу. Нижняя часть столба, закапываемая в землю, предварительно пропитывается защитными составами.
Столбы для калитки необходимо бетонировать, заглубляя ниже точки промерзания грунта. А если столб несет повышенную нагрузку (к примеру, он является общим для калитки и створки ворот), слой бетона должен быть больше нормативной глубины промерзания минимум на 60 см.
Видео – Правильная заливка столбов для калитки
Сама калитка навешивается так, чтобы она распахивалась во двор, а не на улицу. Делается это по двум причинам:
- для удобства, чтобы не пришлось отступать при входе на участок, пятясь задом от открывающейся створки на улицу;
- для безопасности, чтобы шарниры петель находились со стороны двора, и их невозможно было взломать снаружи.
Калитка должна распахиваться внутрь двора
Существуют и специальные требования к размерам этой конструкции.
- Ширина – не более одного метра, иначе при порыве ветра незапертая калитка может резко распахнуться с выворачиванием петель. Шире могут быть продуваемые калитки из штакетин. Но и делать её уже 75-80 см не стоит, особенно если рядом нет широких ворот. Узкий проход неудобен, если нужно пронести габаритные грузы на участок, да и просто при выходе в зимней одежде.
- Высоту калитки не стоит делать больше 2 метров. Этого достаточно, чтобы закрыться от посторонних глаз. Большая высота увеличивает площадь, а значит – и ветровую нагрузку.
- При расчете линейных размеров полотна необходимо оставлять по периметру зазоры между ним и элементами обрамления. Расстояние до земли должно быть не менее 8 см, чтобы зимой снеговые наносы не мешали распахиванию калитки. Со стороны петель зазор должен быть около 6 мм, со стороны притвора (бокового и верхнего при его наличии) – 2 мм. Он необходим на случай обмерзания и снеговых пробок.

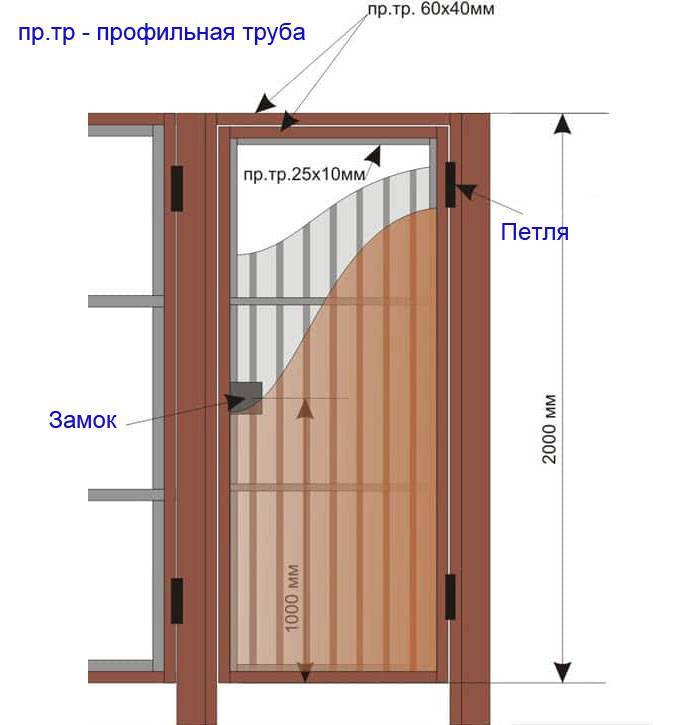

Средние параметры калитки
Подготовка к постройке: как рассчитать размеры будущей конструкции
При устройстве ворот из профильной трубы с калиткой или без нее необходимо предварительно составить чертеж, на котором будут отображаться размеры конструкции, основные параметры и расположения рамы, перемычек жесткости, петель, замков, точки крепления обшивки.
При составлении проекта схемы чертежа ворот прямоугольной формы с обшивкой из профнастила или деревянного щита можно использовать следующие размеры:
- стандартная высота конструкции, включая полотно ворот и заглубление опор равна 3000 мм;
- высота створки будет равна 2000 мм;
- опоры заглубляются на 1000 мм (необходимо создание песчано-щебеночной подушки и заливка бетоном, опоры обязательно выравниваются при помощи строительного уровня);
- общая ширина одного полотна максимально может составлять 3600 мм (это оптимальное значение, обеспечивающее прочность и устойчивость к ветровым нагрузкам);
- для изготовления прямоугольной рамы используется профильная труба с прямоугольным сечением в 50 мм, такая же труба применяется для горизонтальных и вертикальных лаг;
- для диагональных укосин используется профильная труба с сечением до 25 мм.
Если необходимо выполнить расчеты для автоматических ворот с калиткой, можно использовать такие значения:
- две створки прямоугольной формы с общей шириной 4000 мм и высотой 2000 мм (без учета заглубления опор в грунт);
- для изготовления рамы будет использоваться труба с сечением примерно 40-20 мм;
- ширина калитки оптимально должна составлять 900 мм;
- опоры (для распашных ворот) будут крепиться к столбам с диаметром в 76 мм и высотой в 3000 мм (столбы должны заглубляться в грунт не меньше, чем на 1000 мм).
Отдельно на чертеже указываются точки крепежа петель, замков, автоматической системы открывания/закрывания.

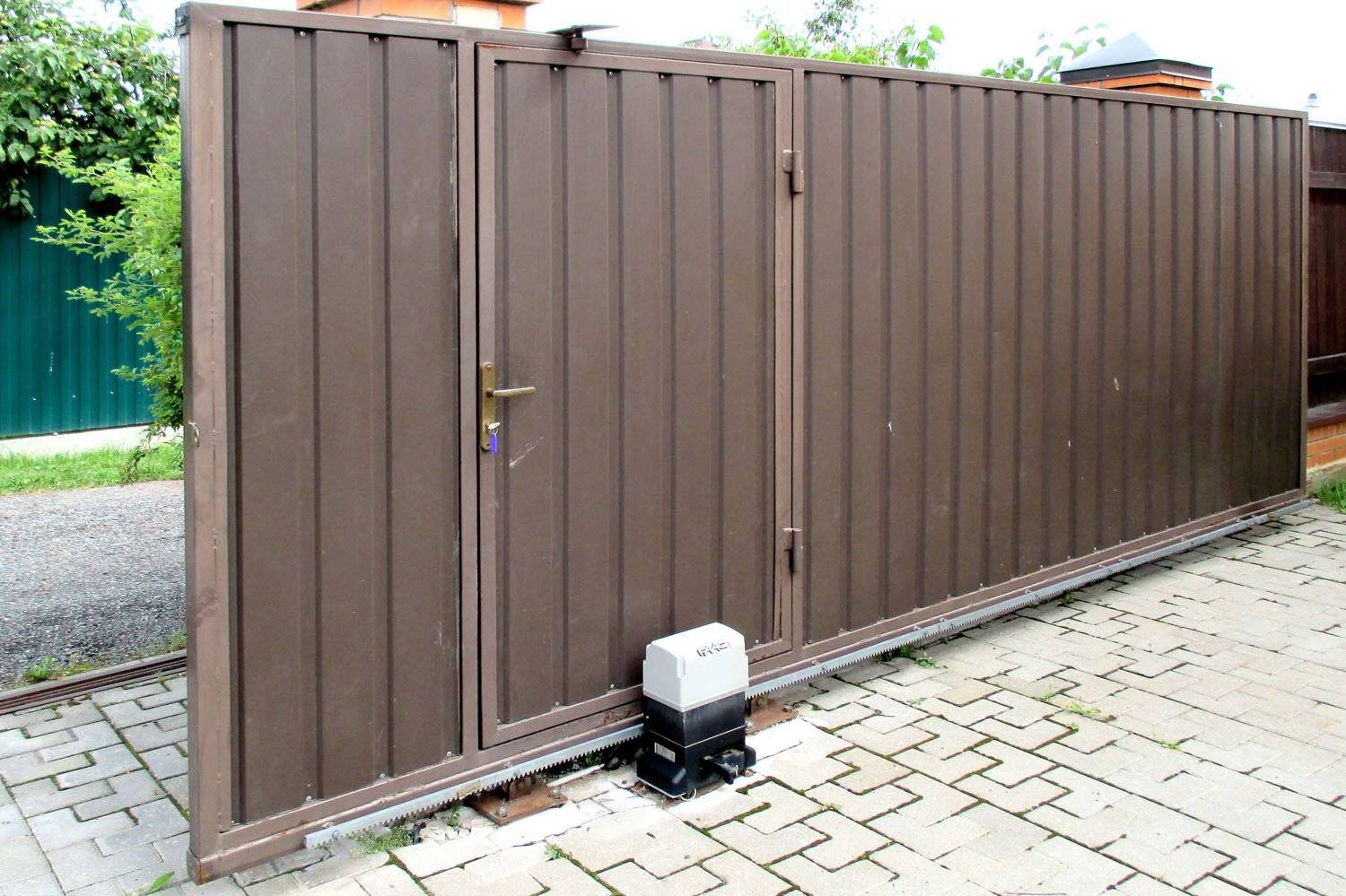

Как сделать дверь в створках ворот
Можно сэкономить много сил и денег, если вмонтировать конструкцию двери в створку ворот. Однако это относится лишь к металлическим распашным изделиям. Дверь, установленную в раздвижные либо секционные ворота, очень сложно сделать самому.
Расположение калитки ближе к внутреннему краю створки
Пошаговая инструкция следующая:
- Рядом находящуюся с дверью опору нужно сделать усиленной (профтруба 110х110х4 мм), забетонировать не меньше чем на 1,3 метра вне зависимости от глубины промерзания грунта.
- Ширина калитки должна быть не больше половины длины створки ворот.
- Рама делается с одним поперечным ребром жесткости и двумя диагональными.
Чертежи конструкций из металла и дерева
С деревянными конструкциями немного сложней: сделать дверной вход без потери жесткости конструкции не получится. Это возможно выполнить, только если створка ворот изготовлена из прочной (дорогостоящей) древесины.
Вид изнутри
Варианты исполнения
Деревянные ворота и калитки, как правило, изготавливают из металлокаркаса и закрепленных на нем вертикально или горизонтально досок. А вот вариантов исполнения металлических конструкций значительно больше.
Кованые
Самый дорогой вариант. Кованые ворота с калиткой — особое украшение участка. Они выполняются мастерами вручную и способны воплотить даже сложный замысел автора проекта. Могут изготавливаться по индивидуальному эскизу.

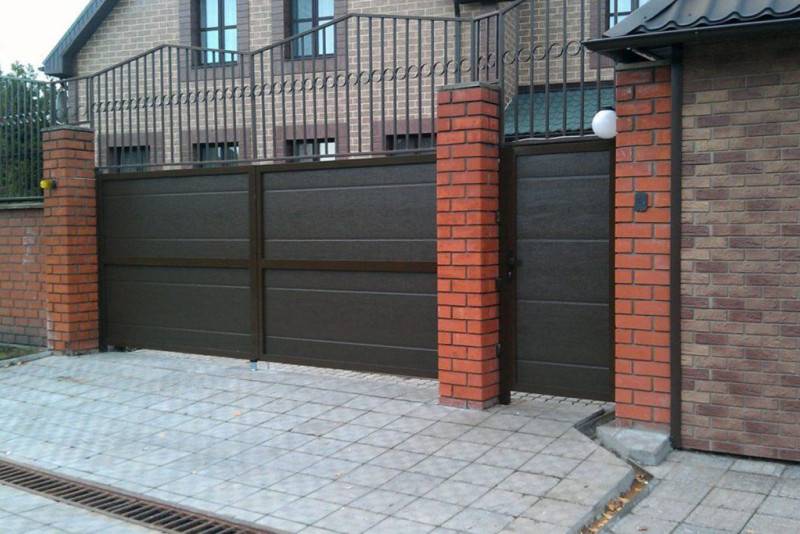

Ворота из профнастила с калиткой
Пожалуй, самый доступный выбор. Профнастил — листы из оцинкованной стали. Они достаточно тонкие, легкие, хорошо поддаются монтажу, износоустойчивые.
Евроштакетник или металлоштакетник
Еще одно относительно недорогое решение. Евроштакетник состоит из отдельных металлических планок. Они могут крепиться в один ряд или в два ряда в шахматном порядке.
Сварные металлические конструкции
Также достаточно популярный вариант, при этом сварная калитка является надежной, имеет значительный запас прочности и при правильном уходе может служить долгие годы.
Стоимость такой калитки превышает цену деревянной, если конечно последняя выполнена не из ценных пород дерева, однако все-таки является вполне приемлемой.
Жалюзийное заполнение
Напоминают жалюзи для окон. Но это сходство только внешнее. Поворотного механизма нет. Состоят из металлических ламелей. Они могут располагаться как плотно, без просветов, так и с промежутками.
Вариант первый. Классическая железная дверь
Подготовительные работы
Театр начинается с вешалки, а любая конструкция – с расчётов и чертежа. Ширина калитки должна обеспечивать свободный проход людей с малогабаритными вещами. Для этих целей достаточного 1 метра. При больших габаритах увеличивается парусность и вес конструкции, что потребует монтажа более двух петель, а также необходимо будет ставить дополнительный запор и устанавливать трубы большего диаметра.
Схема основных элементов створки из профнастила для установки своими руками
Калитка для забора из профнастила может быть любой высоты – выбор индивидуален. Но опыт показывает, что низкая конструкция не обеспечит зрительного ограничения для любопытствующих лиц и смотрится не очень хорошо. При значительной разнице высоты забора и двери проём сверху закрывают вставкой из профиля того же цвета, что основная конструкция.
Схема каркаса дверцы из профнастила
Определив основные размеры ворот из профнастила, делаем чертежи или схемы (эскизы) конструкции. Поскольку конструкция проста, с этой задачей может справиться любой человек, но в данном случае необходимо учитывать следующее:
Конструкция должна быть жёсткой. Количество внутренних рёбер определяют с учётом высоты и ширины конструкции. Размечая основные элементы, определяют их длину
Обращают особое внимание на виды стыков профильной трубы и её размеры. При предполагаемой установке мощного врезного запирающего устройства или задвижки предусматривают дополнительные элементы усиления конструкции
Определяют высоту опорных столбов с учётом их погружения в землю на глубину не менее уровня промерзания почвы для региона, места крепления замка, а также расположения петель.
Схема структурных частей дверцы из профнастила
После подготовки чертежа рассчитывают общее количество необходимого материала по категориям и количеству. Эти сведения помогут исключить излишки, следовательно, сократят расходы.
Подготовительные работы
Театр начинается с вешалки, а любая конструкция – с расчётов и чертежа. Ширина калитки должна обеспечивать свободный проход людей с малогабаритными вещами. Для этих целей достаточного 1 метра. При больших габаритах увеличивается парусность и вес конструкции, что потребует монтажа более двух петель, а также необходимо будет ставить дополнительный запор и устанавливать трубы большего диаметра.
Схема основных элементов створки из профнастила для установки своими руками
Калитка для забора из профнастила может быть любой высоты – выбор индивидуален. Но опыт показывает, что низкая конструкция не обеспечит зрительного ограничения для любопытствующих лиц и смотрится не очень хорошо. При значительной разнице высоты забора и двери проём сверху закрывают вставкой из профиля того же цвета, что основная конструкция.
Схема каркаса дверцы из профнастила
Определив основные размеры ворот из профнастила, делаем чертежи или схемы (эскизы) конструкции. Поскольку конструкция проста, с этой задачей может справиться любой человек, но в данном случае необходимо учитывать следующее:
Конструкция должна быть жёсткой. Количество внутренних рёбер определяют с учётом высоты и ширины конструкции.
Размечая основные элементы, определяют их длину
Обращают особое внимание на виды стыков профильной трубы и её размеры.
При предполагаемой установке мощного врезного запирающего устройства или задвижки предусматривают дополнительные элементы усиления конструкции.
Определяют высоту опорных столбов с учётом их погружения в землю на глубину не менее уровня промерзания почвы для региона, места крепления замка, а также расположения петель.
Схема структурных частей дверцы из профнастила
После подготовки чертежа рассчитывают общее количество необходимого материала по категориям и количеству. Эти сведения помогут исключить излишки, следовательно, сократят расходы.
Обустройство распашных ворот с калиткой
Самостоятельное строительство такого вида ворот с калиткой отличается простой и производится поэтапно:
- Сначала рисуют чертеж и определяют количество требуемых материалов.
- При использовании старых труб, их зачищают болгаркой и шлифовальным кругом, можно применить обычную наждачную бумагу.
- Если трубная продукция приобретена недавно и еще не проржавела, то ее обязательно обезжиривают, используя бензин или растворитель для красок. Также изделия можно покрасить.
- Разрезают и намечают приобретенные материалы. Если калитка будет иметь прямоугольную форму, то профтрубы нарезают попарно.
- Применяя ямобур, делают углубления для установки опорных столбов.
- Дно канавок засыпают щебнем, который станет для опор подобием подушки. Потом всю конструкцию бетонируют смесью из цемента, щебня и песка в пропорции 1:4:2. На затвердевание раствора отводят два дня.
- Дальше необходимо максимально точно выполнить сварку своими руками каркаса ворот из профильной трубы. Это требуется сделать таким образом, чтобы у конструкции все имеющиеся углы и диагонали получились одинаковыми по размеру.
- После нужно приварить петли к опорным столбам, а затем — к каркасу ворот.
- Когда завершена уборка последствий сварки, приступают к шлифовке поверхности, после чего ее обрабатывают грунтовкой и ждут, когда она высохнет.
- Наносят краску по металлу.
- К готовой раме прикрепляют саморезами профлисты. Их можно располагать с наружи или изнутри каркаса – это зависит от личных предпочтений хозяев участка. Если запланировано украшение калитки с использованием кованых элементов, тогда листы фиксируют исключительно изнутри каркаса ворот. Когда для отделки будут использоваться деревянные доски, то их предварительно покрывают лаком. Кованые изделия сваривают с каркасом ворот.
Выбор обшивки
На полностью сконструированный и подготовленный каркас монтируется отделочный материал. Последовательность действий напрямую зависит от выбора изделий, которые будут выступать полотном для створок. В большинстве случаев задействуется покрытие, аналогичное уже выстроенному забору, иначе вряд ли получится единая и целостная картина.
Но при правильном комбинировании материалов можно создать необычное архитектурное творение. Примером может выступать кирпичный забор строгих классических форм с калиткой и воротами, выполненными из кованого металла.
Беспроигрышный вариант — профнастил
Изделия из металла — самые прочные и долговечные. С этой целью стоит приобретать оцинкованные листы, предварительно окрашенные. Они подгоняются по размерам и просто монтируются на каркас. Для логического завершения картины стоит воспользоваться коваными деталями, это могут быть наличники, засовы. Выполненные в изящных формах, они всегда смотрятся презентабельно, украшая вид заурядного металлопрофиля.
Дерево — вне моды и времени
Практика показывает, что этот натуральный материал всегда смотрится беспроигрышно. Более того, с течением времени его внешний вид только улучшается. Однако такая обшивка может портиться из-за недостаточной устойчивости к внешним факторам, гниению.
Предотвратить столь нежелательные процессы поможет обработка деревянных конструкций антисептическими растворами, пропитками. Деревянная обшивка при необходимости легко заменяется иным отделочным материалом для ворот.
Металлическая отделка
Подготовленный и установленный каркас часто обшивается изящными коваными элементами, арматурными прутьями. Воспользовавшись сварочным агрегатом и владея элементарными навыками нарезки, можно создать самые необычные конструкции с витиеватыми сетчатыми узорами, плавными линиями. Завершенность такому изделию придаст однотонная красочная отделка.
Это интересно: изделия из профтрубы.
Металлическая отделка имеет ряд нюансов
Обычно металлопрофиль или дерево закрепляется с двух сторон на воротах. Если же предусмотрена односторонняя обшивка, используемый материал закрепляется на наружной стороне створок. Отверстия и саморезы маскируются заглушками, которые к тому же предотвращают коррозию.
Каркас из металлопрофиля не предназначен для колоссальных нагрузок. Если обшивка выполняется из профлиста, он должен иметь минимальную толщину и небольшую высоту волн.
Как сделать калитку в заборе
Из дерева
Чтобы калитка прочно «стояла на ногах», лучше все-таки позаботиться о наличии опор и фундамента для них. Для этого необходимо вырыть две ямы по бокам будущей двери, глубиной примерно один, дно засыпать щебнем. Далее, установить в них опоры, закрепить их тем же щебнем и залить сверху бетон.
Далее, можно смело приступать к изготовлению рамы ворот
Здесь важно не ошибиться с шириной, заданной боковыми опорами. Как правило, она составляет не менее метра, а высота около двух метров
Однако, необходимо будет предусмотреть зазор между нижним краем и поверхностью земли, шириной примерно 20-30 см.
На самой двери для большей прочности необходимо установить три поперечных рейки: верхнюю, нижнюю и по диагонали. На первые две будут также крепиться петли, а третья позволит долгое время избежать деформирование ворот.
Деревянная калитка
Чтобы защитить деревянную калитку от влияния погодных условий, необходимо пропитать ее специальным составом для древесины, а после этого покрыть краску. Лучше использовать краску для садовой мебели, причем быстросохнущую, чтобы во время высыхания на дверь налипло меньше грязи.
При монтаже начинать нужно с петель. Их крепят на опоры или саморезами или с помощью сварки, в зависимости от материала их изготовления. Далее, на саму калитку навешивается замок и ручка.
https://youtube.com/watch?v=YxTDZLEET1U
Из металла
Первое что изготавливают при установке металлической калитки — это каркас. Четыре полосы трубы или профиля сваривают между собой, образуя форму прямоугольника. Укрепляют конструкцию поперечной реей. Сбоку одной стороны сверху и снизу намечается место для петель. Далее, каркас устанавливается на свое место и обшивается металлическим листом, обычно — алюминиевым. Это можно сделать как с одной, так и с двух сторон, тем самым увеличив толщину калитки.
Если калитка кованая, то в первую очередь следует позаботиться об опорах и боковых балках, так как значительный вес конструкции дает большую нагрузку на обычный бетонный фундамент. Желательно дополнительно спрятать опоры в кирпичные столбы.
Технология изготовления кованых элементов
Технологическая обработка металла включает в себя различные методы. Выполняя операции ковки, специалист использует разные приемы, применяет специальные инструменты, придавая материалу необходимую форму и габариты. Чтобы приступить к самостоятельному изготовлению ворот, следует ознакомиться с существующими технологиями. Ковка – высокотемпературная обработка металлической заготовки. Особым ее видом является холодный способ.
Холодная ковка и необходимые инструменты
Метод холодной обработки металла позволяет деформировать его без нагрева. Этот способ не требует специальных кузнечных навыков, поэтому получил довольно широкое распространение. Используя такую технологию можно самостоятельно изготовить красивые ворота. Большая часть деталей делается своими руками, некоторые кованые элементы (листья, цветы, узоры) придется приобрести в готовом виде. Твердо решив изготовить конструкцию в домашних условиях, стоит учитывать ряд моментов:
- процесс занимает достаточно много времени;
- при деформации прутка этим способом, его прочностные характеристики снижаются;
- выправить неправильно согнутую заготовку проблематично, а иногда невозможно;
- для работы потребуются специальные приспособления;
- приобретенное или собственноручно изготовленное оборудование в дальнейшем может не понадобиться;
- несмотря на возможные сложности, которые могут возникнуть в процессе работы, самодельные въездные ограждения обойдутся намного дешевле покупных моделей;
- для придания конструкции законченного вида стоит задуматься о приобретении готовой кованой фурнитуры.
Для создания деталей потребуются следующее станки и шаблоны: гнутик, улитка, волна, твистер, фонарик, глобус. Покупать оборудование для единичного производства элементов не рентабельно. Его стоимость окупится лишь после изготовления нескольких ограждений. Для экономии средств можно самостоятельно сделать простейшие приспособления. Из инструментов понадобится лишь сварочный аппарат и болгарка.
Горячая ковка
Горячая ковка – один из древнейших методов работы с металлами, он не потерял своей актуальности и сейчас. Так создают уникальные изделия, часто выполненные по индивидуальным заказам. Все элементы изготавливают вручную, каждый из них получается эксклюзивным. Суть заключается в нагреве сплава железа с углеродом (сталь) в горне или печи, после чего ему придают нужную форму.
При работе используют разные инструменты: молоты, кувалды, клещи, наковальню, вилки для гнутья, слесарно-кузнечные зубила, гвоздильни, гладильни. Ковка заготовок требует от специалиста наличия некоторого опыта и знаний в области термической обработки материалов. Передержанный в печи металл потеряет свои свойства, станет более хрупким, в процессе обработки могут появиться дефекты, например, трещины.
При отсутствии специального образования, навыков, оборудования, профессионально создать кованые элементы в домашних условиях не получится. Однако можно попробовать проявить себя, организовать рабочее место из доступного, сравнительно недорогого оборудования. В качестве наковальни можно использовать кусок рельсы, горн сварить из подручных средств, обеспечить подачу воздуха при помощи пылесоса.
Основные плюсы кованых ворот в частном доме. Почему стоит сделать выбор в пользу металлической ковки
Советы по эксплуатации
Если вы хотите, чтобы калитка прослужила вам долго и не скрипела, нужно придерживаться следующих рекомендаций:
- Не забывайте ухаживать за установленными конструкциями. За большинством систем не нужен сложный и специализированный уход, но не стоит забывать о том, что многие материалы калиток и ворот подвержены коррозии и гниению.
- Если вы установили деревянные конструкции, то не забывайте периодически обрабатывать их антисептическими средствами. Без них натуральный материал быстро утратит внешнюю привлекательность.
- Если вы устанавливаете калитку из профлиста, то к ней нужно относиться осторожнее, чтобы не помять и не испортить материал.
