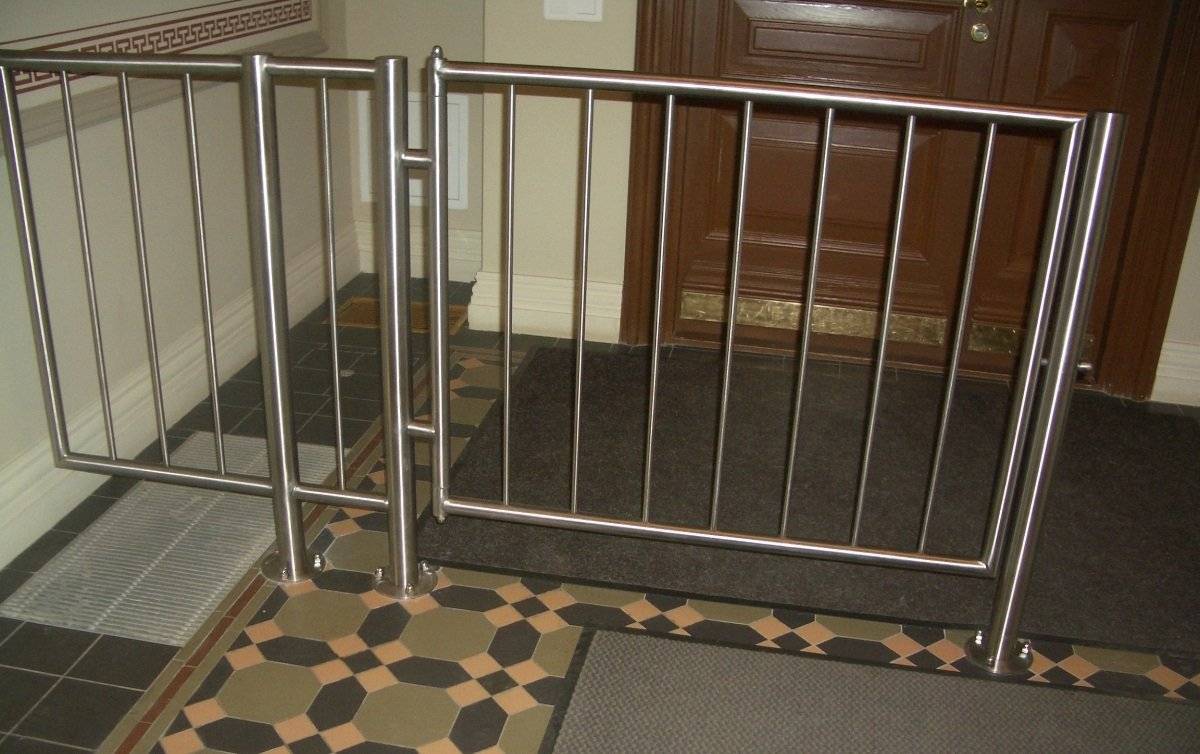

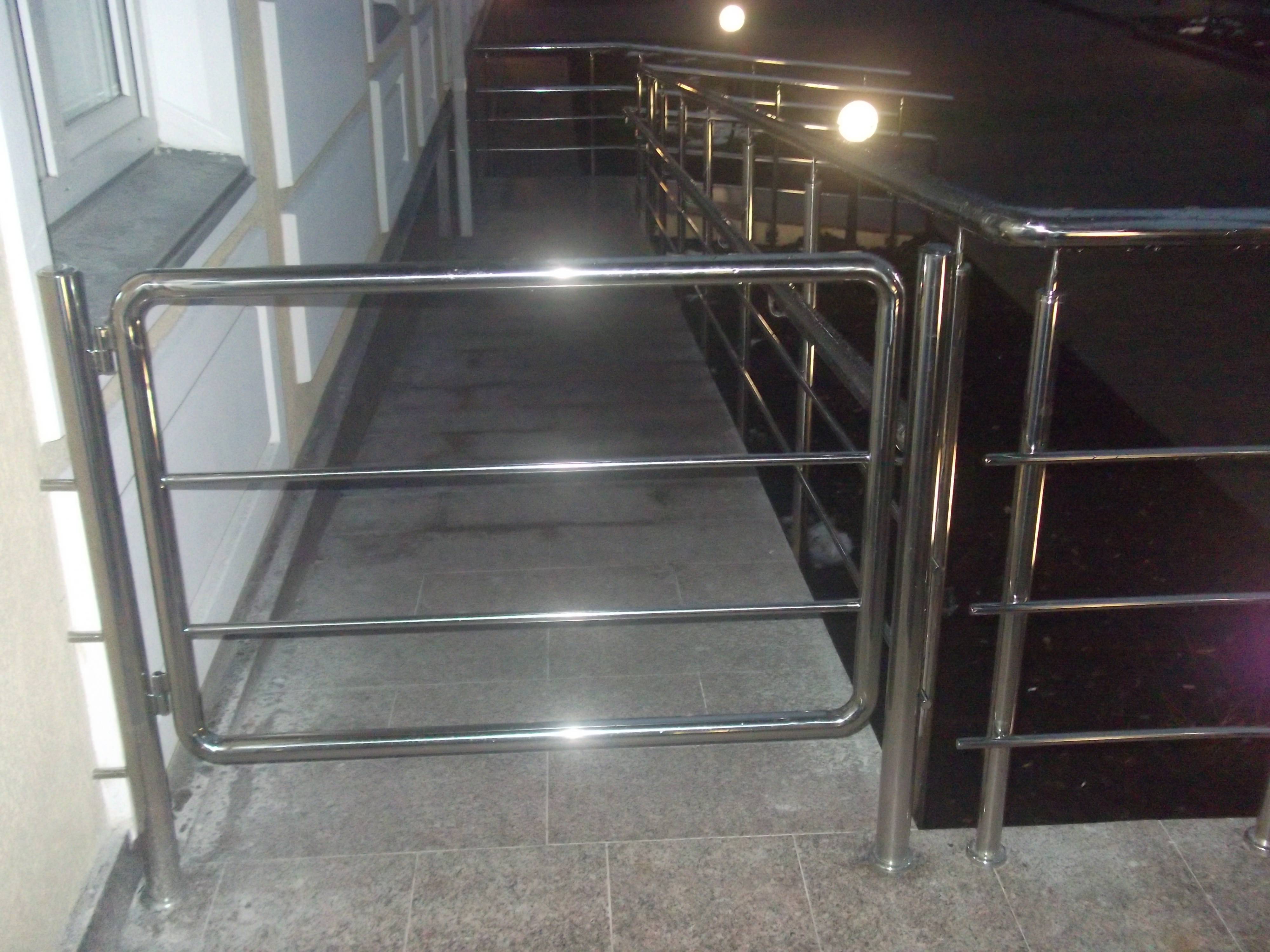

Как выбрать или самому изготовить калитку из нержавеющей стали

Способы производства профтруб

Существует несколько способов производства профтруб, от которых зависит прочность и долговечность. Среди основных выделяют следующие:

1. конструкции, которые не требуют большой нагрузки, изготовляют из труб, выпущенных сварным горячекатаным способом;
2. холоднокатаные трубы больше подходят для создания каркасов, используемых в быту;
3. бесшовные трубы — это лучший выбор для изготовления ворот или аналогичных изделий, требующих долговечности и прочности. Ещё один плюс этого вида материала заключается в хорошем сопротивлении при вертикальных нагрузках.

Какие выбирать профтрубы для создания ворот, каждый решает сам. У всех у них свои плюсы и минусы, но рекомендуется остановиться на материале, который будет удовлетворять поставленным целям.

Чаще всего используется комплексное применение всех видов материалов. На изготовление каркаса ворот идёт прочная, долговечная бесшовная труба. Далее определяют, какими будут ворота: подвесными, откатными или распашными

Это очень важно для выбора схемы конструкции, дополнительных систем безопасности и материалов

Например, многие ставят систему дистанционного управления, сигнализацию, видеокамеры, звонок, и всё это предварительно нужно внедрить в конструкцию. В итоге получаются красивые и безопасные ворота, выполненные из прочных профтруб. Аналогичный подход помогает сделать и калитку из профильных труб своими руками.

Для самостоятельной работы человек должен владеть начальными навыками в сварке, нарезке труб с помощью болгарки и умением составлять чертежи. Если подобные навыки отсутствуют, помогут многочисленные советы по изготовлению конструкции ворот. В интернете есть масса различных схем и пошаговых инструкций.

Советы по выбору обшивки

Профильные трубы значительно удешевляют итоговую стоимость ворот. При изготовлении обшивки используют такие материалы:

1. гофрированный лист. Он отличается высокой стойкостью к воздействию внешних или механических факторов. Всё это подкрепляется сравнительно небольшой ценой и весом этого материала;
2. оцинкованный лист. Обшивка из металлического материала страдает от постоянного распространения коррозии на её поверхности. Поэтому покупают высококачественный и специально обработанный оцинкованный лист, на котором не образуется ржавчина, но стоимость его выше;
3. древесина. Это самый требовательный материал из всех, ведь его необходимо постоянно обрабатывать краской или лаком, который препятствует деформации и гниению. Деревянная обшивка прочная, но недолговечная. Такой минус окупается великолепным внешним видом, поэтому хозяевам часто приходится решать, что важнее — красота или качество.

Выбор профильной трубы

Одна из главных задач при самостоятельной сборке конструкции — это выбор профтрубы. Некоторые специалисты машут на это рукой и используют для создания каркаса различные остатки металлических труб.

В итоге это приводит к заметному перекосу ворот из-за большого веса, к быстрой деформации, непрезентабельному виду, да и просто калитку тяжело открывать и закрывать.

Остатки труб используют исключительно для создания перемычек, молдинга или внешней отделки. При этом даже тут рекомендуется использовать прочную углеродистую сталь, которая выдерживает высокие нагрузки и влияние механических и внешних факторов.

Нержавеющая сталь или её остатки не подходят при создании ворот. Этот материал не способен выдерживать постоянные высокие нагрузки и просто деформируется. Его лучше использовать как основу для калитки или в качестве материала для мелких деталей.

Как правильно установить откатные и распашные ворота

Детализированная конструкция распашных ворот.

Определяющим фактором при планировке ворот является наличие подъездных путей к участку. Если планируется монтаж распашных ворот, которые будут открываться наружу, то необходимо обеспечить свободное место от въезда до начала главной дороги. К примеру, если ширина створок составляет 3,5 метра, то расстояние до основной дороги не должно быть менее 6 метров.

При планировке распашных ворот, которые будут открываться вовнутрь двора расстояние до дороги при ширине створок 3,5 метра не должно быть меньше 5 метров.

Откатные ворота требуют соблюдения определённого расстояния от крайней стойки (столба) до границы участка: 7,5-8 метров. Смещение ограждения может проходить по верхней или нижней опоре. Нельзя ошибиться при расчётах с верхней границей конструкции.

Следует понимать, что обустройство заезда на участок с установкой откатных ворот будет стоить немалых денег, не говоря уже об обслуживании. Потребуется регулярная очистка рабочего канала, который постоянно забивается грязью. Зимой добавится ещё одна проблема: замерзание перемещающего канала.

Дополнительные конструктивные элементы

В качестве дополнительного украшения конструкции можно использовать арку или перголу. Они будут находиться над калиткой, соответствуя ее форме. При желании, можно пустить по арке любое вьющееся растение, которое смягчит строгие формы забора и ворот, находящихся неподалеку.

Еще один дополнительный элемент входа – навес над калиткой. Он пригодится гостям, которые ждут хозяина под проливным дождем или снегопадом. Козырек может выдаваться вперед на 0,8 – 1 м. и, при желании, продолжаться с внутренней стороны.

Планирование и сооружение калитки своими руками – это увлекательное приключение и серьезная работа. При неторопливом и грамотном подходе успех обеспечен.

О материалах и инструментах

Воплощение строительных планов в жизнь невозможно без определённых материалов и инструментов. После снятия всех размеров , прорисовки чертежа и определения нужного количества рабочего материала необходимо провести закупку. Речь идёт о составляющих элементах и подготовке нужного инструмента. Для обустройства ворот нам понадобятся профильные трубы разного диаметра. Ведя речь об основных столбах надо понимать, что трубы должны быть в размерах 100/100. Говоря о перемычках показатели профильных труб подходят в пределах 25/25. Под каркас подойдут трубы 50/50. Обшивать каркас можно используя профнастил. Можно использовать всю палитру расцветок, подбирая нужное сочетание ворот и калитки.

Если говорить о дереве, необходимо понимать, что это дорогой обшивочный материал. Зато, он смотрится более выигрышно, в сравнении с другими видами обшивки. Однако, гниение дерева и чувствительность к механическим воздействиям, может свести на нет все ваши усилия. На помощь придут средства защиты древесины от негативного влияния природных явлений. Речь идёт об обработке древесины разными пропитками от разрушения, которые продлевают срок службы.

Кованые элементы придают конструкции внушительный вид и солидность. Смотрятся мощно и красиво. Ворота из профильных труб в сочетании с коваными элементами – это дорогой вариант. К тому же, ворота и калитки из профильной трубы должны держаться на мощных петлях во избежание перекоса под собственной тяжестью со временем.

Нужно приобрести саморезы по металлу. Нужно купить грунтовку и краски, если обшивать каркас деревом. Для сварки ворот и калитки из профильной трубы нужно подготовить ряд инструментов. Это:

Сварочный аппарат с электродами. Болгарку, которая будет резать трубы на составляющие части в заданных размерах

Важно не забыть дрель. Измерительные инструменты, в том числе: рулетку, уголок, уровень

Нужно запастись кругом для шлифования сварочных швов. Понадобится ступица и молот.

И нужно купить кисть для обработки и покраски рабочей поверхности.

Как сделать дверь в створках ворот

Можно сэкономить много сил и денег, если вмонтировать конструкцию двери в створку ворот. Однако это относится лишь к металлическим распашным изделиям. Дверь, установленную в раздвижные либо секционные ворота, очень сложно сделать самому.

Расположение калитки ближе к внутреннему краю створки

Пошаговая инструкция следующая:

1. Рядом находящуюся с дверью опору нужно сделать усиленной (профтруба 110х110х4 мм), забетонировать не меньше чем на 1,3 метра вне зависимости от глубины промерзания грунта.
2. Ширина калитки должна быть не больше половины длины створки ворот.
3. Рама делается с одним поперечным ребром жесткости и двумя диагональными.

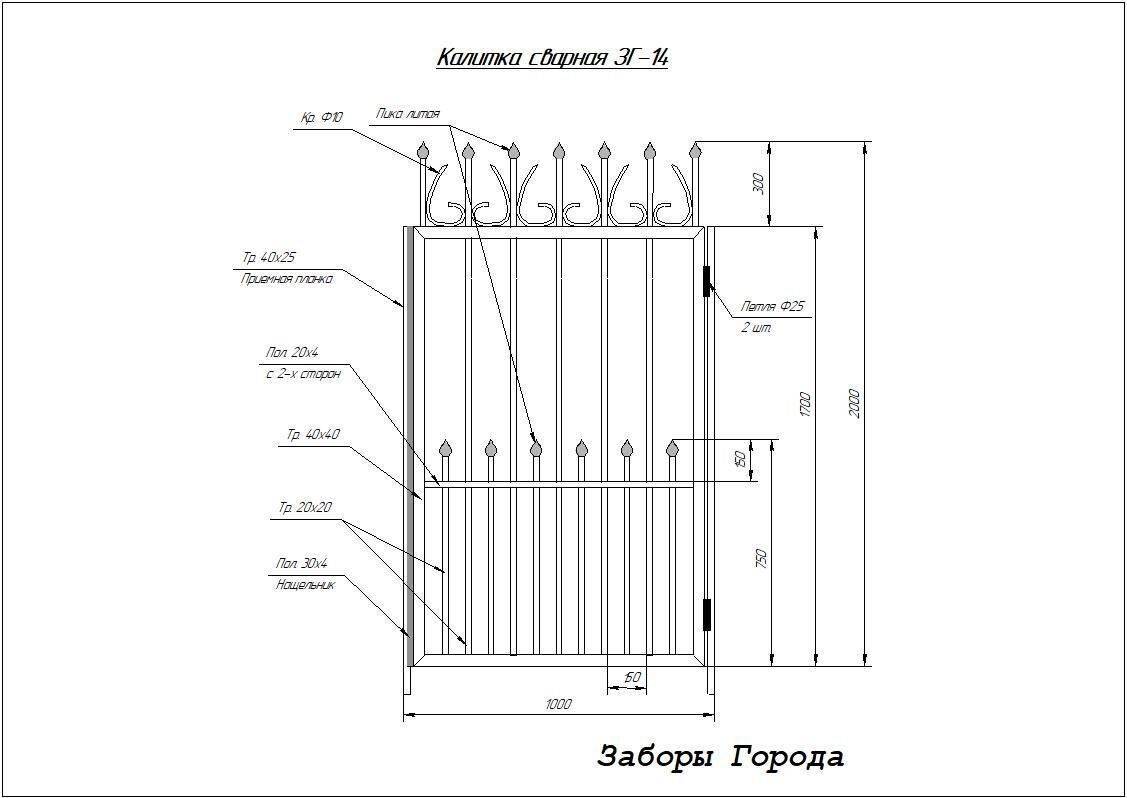

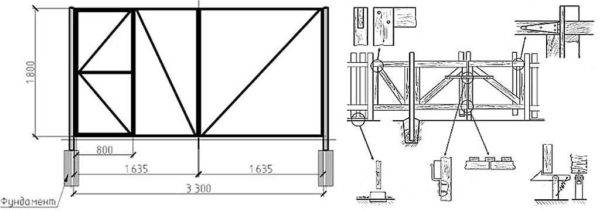

Чертежи конструкций из металла и дерева

С деревянными конструкциями немного сложней: сделать дверной вход без потери жесткости конструкции не получится. Это возможно выполнить, только если створка ворот изготовлена из прочной (дорогостоящей) древесины.

Вид изнутри

Две стратегии для установки ворот без провеса

Для того, чтобы исключить проблему провисания калитки, специалисты используют принцип триангуляции: введение диагонали для стабилизации квадратной рамы. При этом, можно пользоваться двумя способами стабилизации:

Натяжное решение: натяжное решение использует стержень или трос, чтобы рама не выкручивалась из квадрата. Но диагональное крепление будет устойчиво лишь настолько, насколько устойчиво основное соединение, к которому оно крепится

Важно отметить, что трос требует периодической регулировки. Компрессионное решение: в этом решении используется сплошная скоба вдоль противоположной диагонали

Чтобы обеспечить плотное врезное и шиповое соединения, просверлите отверстия в соединительной части, немного в сторону от отверстий, которые вы просверливаете в боковой части стойки. Жесткие соединения удержат ворота от провисания.

Кроме того, жесткость удерживает раму от скручивания, при этом, зазубренный врезной шип, установленный на калитку, станет прочным соединением. Вы должны попытаться сделать врезку точно для плотной посадки петель.

Занимаясь самостоятельным изготовлением и установкой калитки, вы должны, прежде всего, определиться с целями, задачами и собственными приоритетами.

Каким пространством вы оперируете, какой материал для вас более предпочтителен, что вы хотите получить в итоге, для вас важнее дешевизна и простота установки, либо сверхпрочность и долговечность? Необходимо дать ответы на эти вопросы, а затем приступать к рабочему процессу. Желаем вам удачи и энергии на исполнение самых смелых планов, а также уюта и гармонии вашего экстерьера.

Какую ширину калитки или ворот лучше использовать?

Заборные ворота используются для разных целей, и их ширина может сильно варьироваться в зависимости от того, для чего они используются и где установлены. Если калитка нужна лишь для прохождения, то ширина может быть 1 м. Если необходима возможность проезда автомобиля, то ширина должна быть 1.5-2 м.

Калитка должна открываться внутрь или наружу?

Хотя большинство калиток и ворот открываются внутрь, они могут открываться в любую сторону и даже в обе. Это зависит от планировки вашего объекта недвижимости и от ваших предпочтений.

Можно ли использовать панели ПВХ в качестве калитки или ворот?

Можно, только следует учитывать, что материал склонен к деформации и быстро изнашивается.

Почему ворота провисают?

Эта проблема может возникать по двум причинам: либо материалы, из которой они сделаны начинают разрушаться, либо установка была произведена неверно. Не забывайте о том, что столбы под забор и калитку должны быть хорошо зацементированы, а опоры тщательно зафиксированы. Плохая фиксация крепежных элементов становится причиной провисания.

Можно ли покрасить виниловые ворота?

Хотя обычно нет необходимости красить виниловые ворота, это вполне реально. Но перед покраской обязательно очистите поверхность и загрунтуйте ее. Возможно, вам понадобится два слоя краски на эпоксидной основе. Покрасочный процесс следует завершить герметиком для защиты.

Устройство

Калитка состоит из опорных столбов и дверного полотна на раме, которое крепится к столбам при помощи петель. Столбы могут быть кирпичные (каменные), деревянные или металлические. В кирпичные при кладке замуровывают небольшие куски толстого металла или толстый металлический прут, к которым впоследствии приваривают раму.

Необычные калитки с деревянным каркасом и оригинальным заполнением

Металлические столбы делают из круглой или профилированной трубы с толстыми стенками. Круглые трубы используют все реже: к ним сложнее приваривать, крепить что-либо. Профилированная труба при том же сечении (диагональ по сравнению с диаметром) и толщине стенки выдерживает большие ветровые нагрузки, к плоским граням проще приваривать или крепить при помощи саморезов, болтов. Поэтому именно ее все чаще используют при устройстве калиток. Еще один вариант — к каркасу из профильной трубы приварить металлический уголок. В этом случае заполнение получится как бы в рамке.

Устройство калиток с деревянной и металлической рамой одинаково

Деревянные столбы обычно используют если забор деревянный. Чаще всего столбы — это сосновый брус, обработанный защитными пропитками. Они предотвращают (или замедляют) разрушение древесины. Но бывают и такие случаи, когда столбы ставят металлические, а калитка и ограда при этом деревянные. Это потому что древесина в земле быстро сгнивает, даже после защитной обработки.

Немного о конструкции опорной рамы. Это может быть просто два столба вкопанных в землю — вариант подходит, если грунт не склонен к пучению (пески, супеси, плодородные, но не глинистые почвы).

Столбы повело. Если вверху и внизу будут перемычки (в данном случае можно сделать арку вверху), вероятность такой неприятности намного снизится

Для пучинистых грунтов (глина, суглинки) желательно чтобы столбы были соединены вверху и внизу. В таком случае вероятность перекоса калитки после зимы очень мала. Если вы не хотите делать порожек в проеме, нижнюю перемычку можно опустить ниже уровня земли (на штык–полтора). Ее надо будет тщательно покрыть антикоррозионным составом, прогрунтовать, и покрасить в несколько слоев. А еще чтобы избежать перекоса, следует закапывать столбы ниже уровня промерзания хотя бы на 15-20 см.

Каркас калитки делают из металлической трубы или деревянных брусков. Древесина используется для деревянных заборов, металл — во всех остальных случаях.

Распространенные типы

Ниже перечислены самые популярные разновидности калиток:

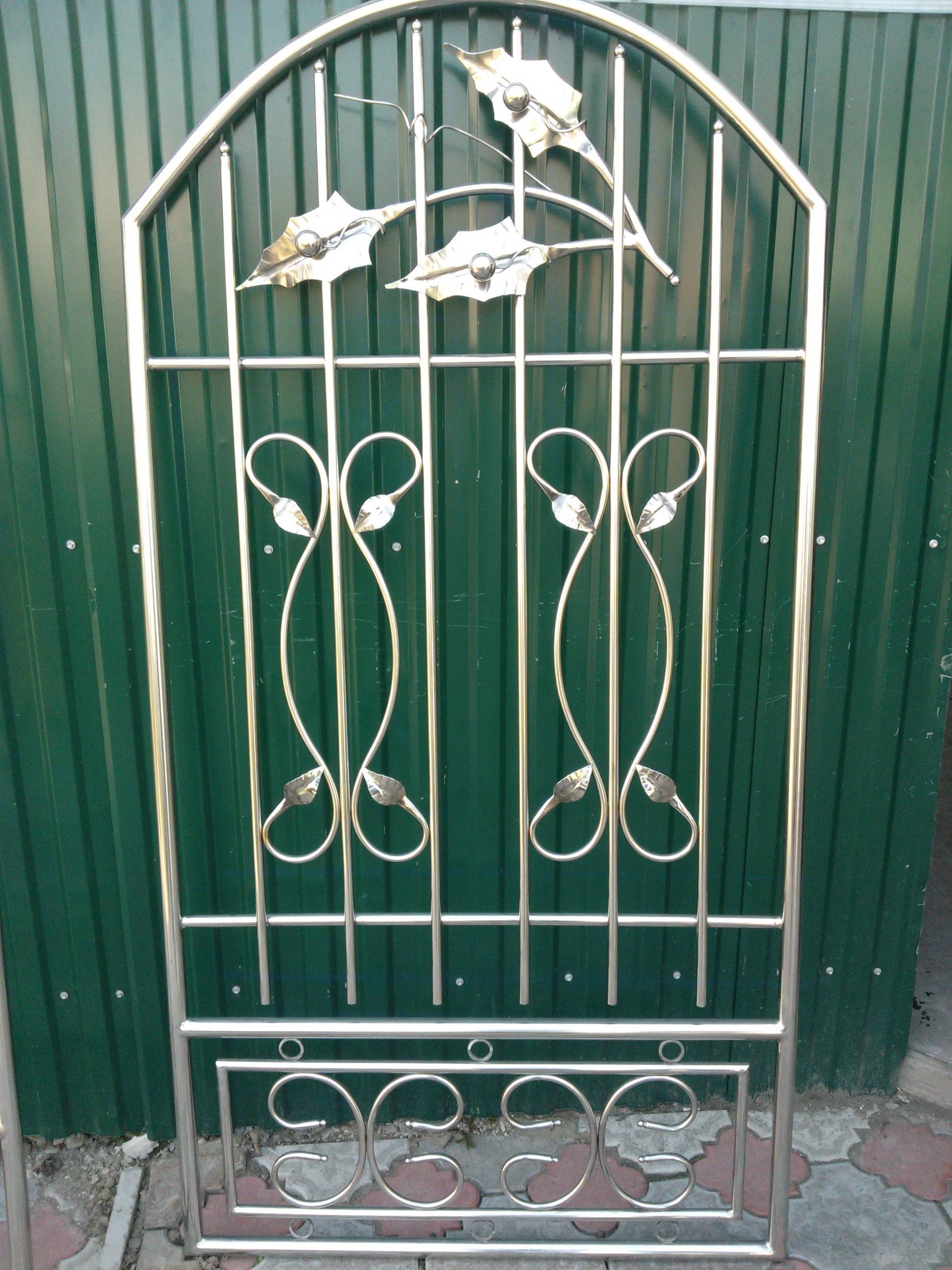

Кованые. Их делают из металла вручную, они характеризуются эстетичностью, презентабельным видом. Цена тоже немаленькая, поэтому для многих покупателей этот вид является роскошью. Обычно кованые изделия изготавливаются на заказ по индивидуально разработанному дизайн-проекту. Элементы ковки делают каждую модель уникальной. Данный элемент укажет на статус и достаток хозяев. Чтобы изделие не открывало видимость участка, его допустимо дополнить металлическими листами, профнастилом. Изготовить калитку самостоятельно сложно, так как нужны навыки ковки.

Кованые изделия

Сварные. Популярные модели. Обычно их по-отдельности или уже вместе с воротами монтируют в качестве ограждения дач. Они бывают ажурными, сплошными, комбинированными, могут дополняться элементами ковки или другими деталями ручной работы. В качестве обшивки используется профнастил, металлический лист, алюминий. Конструкция получается надежной, долговечной, крепкой. Помимо этого ее вполне можно воссоздать самостоятельно, особенно, если есть минимальные навыки работы с металлом, сборки. При обшивке профнастилом потребуется применять специальные саморезы.

Сварные изделия

Подготовительные работы и разработка чертежа

Понятно, что всякая работа начинается с подготовительных мероприятий. При строительстве, первое что необходимо выполнить – это разработать детальный чертеж. По нему можно будет рассчитать количество требуемого материала. За основу можно взять готовые проекты, которые есть на различных Интернет-ресурсах в свободном доступе, либо сделать свой, исходя из предпочтений

Важно выполнять замеры точно в миллиметрах, это позволит избежать ошибок при создании конструкции

Чертеж не только поможет произвести изготовление калитки из профильной трубы быстрее и проще, но и даст возможность сэкономить средства. Правильно разработанная схема ясно показывает, сколько материала уйдет на изготовление конструкции из профильной трубы, и не нужно будет покупать лишнее. Так же наличие подробной схемы сокращает время на изготовление калитки из профтрубы.

Далее можно посмотреть несколько вариантов схем для изготовления данной постройки. Они могут стать основой для будущего строения, к которой можно добавить свои детали. В этом вопросе все зависит от личных предпочтений, и чертеж может быть дополнен другими элементами.

Когда схематическая разработка калитки из профильной трубы сделана, следует подготовить металлический трубопрокат к работе. Если это не новые изделия, то их следует очистить от коррозийных образований шлифовочным диском.

Если это новые изделия без ржавчины, то перед тем, как сварить, их необходимо обезжирить простым растворителем, которым разбавляют краску.

Затем трубопрокат для калитки из профильной трубы режут кусками намеченной длины. Для входного отверстия прямоугольной формы металлический проф материал рекомендуют резать парами. Так заготовки для строения из профильной трубы будут иметь одинаковую длину.

Размеры и форма

Для сплошной калитки в качестве столбов берут профилированную трубу сечением 60*60*3 мм. При этом стенки лучше выбрать потолще, так как это скажется на долговечности конструкции. Для рамы обычно используется прямоугольная труба 40*20*2,5 мм. Прочности этой трубы достаточно для средних ветровых нагрузок. При небольших ветровых нагрузках можно стенку взять 2 мм, но варить будет сложнее. Все что тоньше 2,5-3 мм сваривать надо в особом режиме и это далеко не просто. Если ветра более сильные, можно или увеличить толщину стенки, или использовать прокат большего сечения: 40*30 или 40*40, даже 40*60.

Калитка — устройство, размеры

Высота калитки с верхней перекладиной обычно около двух метров, без перекладины — от 1,2 м. Низкие обычно делают во внутренних заборах, разграничивающих участок или в полупрозрачных невысоких оградах. Для глухих высоких заборов из профлиста, древесины, плоского шифера более характерна высота на уровне забора. Ширина калитки — минимальная 90 см, оптимальная 100-110 см. Эти размеры основаны из практических соображений, так как зимой или осенью проходить в верхней одежде в узкую калитку с шириной 70-75 см будет неудобно, а также будет трудно пронести при необходимости какие-то крупные вещи.

Ещё стоит поговорить о том, на какую глубину закапывать столбы. Стандартное решение — на 15-20 см ниже глубины промерзания. Исходя из этого значения и прибавив к нему высоту калитки, изготавливают опоры.

Дополнительные укосины увеличивают жесткость

Лопатой или при помощи бура в земле делают яму, на дно которой засыпают ведро щебня средней фракции. Потом устанавливается столб, выставляется вертикально, засыпается щебнем (можно битым кирпичом) и заливается бетонным раствором. Когда раствор наберет не менее 50% прочности (через 7 дней при температуре +20°C), можно крепить каркас калитки.

КАЛИТКА СВОИМИ РУКАМИ ИЗ ПРОФНАСТИЛА – ВИДЕО

Калитка своими руками из профнастила – металлопрофиля

• Калитка из террасной доски своими руками Как сделать деревянную калитку из…
• Табличка на забор или калитку своими руками Как сделать “декупажную” табличку на…
• Дачный декор из старых инструментов – милый и забавный Как украсить дачу при помощи…
• Откатная дверь своими руками Как сделать дверь откатной Чтобы сэкономить…
• Устойчивые складные козлы для мастерской своими руками – фото и чертеж Складные козлы для мастерской своими…
• Петли с регулировкой своими руками – интересная идея РЕГУЛИРУЕЫЕ ДВЕРНЫЕ ПЕТЛИ СВОИМИ РУКАМИ На…

• Резной навес над калиткой своими руками – фото и чертеж Как сделать навес над калиткой…

  Своими руками › Строительство › Заборы, ворота и калитки › Металлическая калитка своими руками – фото и чертеж

Сборка и монтаж поэтапно

Начинать работу следует с изготовления каркаса. Далее, закрепляют навесы, защелку и обшивают металлом. Последний этап – навешивание конструкции на столб в проем забора.

Изготовление створки калитки

В качестве основы изделия задействуют профилированные трубы или уголки. Их длина определяется размерами проема для прохода в заборе.

Калитка и ворота из сетки, профнастила или роллетного заполнения отличается меньшей высотой, потому как эти изделия возвышаются над уровнем грунта.

Для придания жесткости конструкции к раме добавляется еще один профиль, который своими руками устанавливают в точке середины каркаса по высоте. Длина этого элемента конструкции должна быть меньше ширины калитки на величину, равную сумме двух ширин профиля рамы.

Для жесткости к раме добавляется еще один профиль, который устанавливают в точке середины каркаса по высоте.

Для соединения деталей используется сварочный аппарат. Профили своими руками крепят встык, при этом нужно постоянно контролировать диагональ прямоугольника рамы. Сварные швы зачищаются.

Установка столбов

Подготавливают отверстия в почве. Их размер определяется характеристиками грунта и диаметром столбов. Обычно установка опорных стоек в грунт производится примерно на треть общей дины.

Чтобы упрочнить конструкцию, столбы рекомендуется вбить своими руками в грунт после того, как они были опущены в отверстия. Далее, производится заливка бетонным раствором.

Крепление навесов

Навешивание без петель невозможно произвести. Чтобы установить калитку на свое место в проеме нужно своими руками закрепить одну часть навеса на столбе, другую – на створке. С целью придания надежности конструкции петли дополнительно приваривают к металлу.

Можно использовать гаражные петли. Разъединяем их на две части, одну из которых привариваем к раме, другую – к столбику.

Далее все швы зачищаются своими руками, для этого можно использовать болгарку. Защита калитки и навесов от ржавчины обеспечит грунтование и окрашивание.

По той же схеме привариваем вторые части петель к опоре. Вначале прикручиваем, а потом обвариваем их по периметру.

Установка защелки, обшивка

Основные варианты:

• Пластина, направление движение которой – за пределы створки калитки, в сторону опорного столба;
• Цепочка, крючок, для этого требуется крепление на стойке;
• Замок.

В каждом из случаев монтируется защелка на поверхности каркаса. На полотне створки делать это не рекомендуется, в особенности, если изготавливается калитка из рабицы. На последнем этапе выполняется крепление обшивки к подготовленной раме, для чего обычно задействуют заклепки или саморезы.

Установка врезного замка возможно только в случае, если рама изготовлена из профильных труб большого сечения.

Покраска и декор

Основные материалы: краска, лак. Профилированный лист обычно не декорируют, а предварительно выбирают материал подходящего оттенка. Использование патины позволяет искусственно состарить металл. Калитка из рабицы обычно покрывается краской нужного оттенка.

С каркасом из профильной трубы с профлистом, металлом…

Самый, пожалуй, универсальный вариант калитки — с каркасом из профильной трубы или металлического уголка. На металлическое основание можно прикрепить любой материал заполнения: древесину, листовой металл, профнастил, металлический штакетник, плоский шифер, поликарбонат, сетку-рабицу, металлические пруты, кованные или гнутые элементы… сделать комбинацию из нескольких материалов. Вариантов очень много, если хотят сделать калитку, обычно подразумевают именно квадратную трубу, а оформление подбирают в одном стиле с оградой.

Каркас из профильной трубы. Заполнение — холодная ковка и древесина

Размеры и материалы

Для калитки со сплошным заполнением (древесины, листовой металл, профлист и т.д.), для столбов берут профилированную трубу сечением 60*60*3 мм. Более толстые стенки брать можно, более тонкие — лучше не надо. Для рамы обычно используется прямоугольная труба 40*20*2,5 мм. Прочности этой трубы достаточно для средних ветровых нагрузок. При небольших ветровых нагрузках можно стенку взять 2 мм, но варить будет сложнее. Все что тоньше 2,5-3 мм сваривать надо в особом режиме и это далеко не просто. Если ветра более сильные, можно или увеличить толщину стенки, или использовать прокат большего сечения: 40*30 или 40*40, даже 40*60.

Высота калитки с верхней перекладиной обычно около двух метров, без перекладины — от 1,2 м. Низкие обычно делают во внутренних заборах, разграничивающих участок или в полупрозрачных невысоких наружных оградах. Для глухих высоких заборов из профлиста, древесины, плоского шифера более характерна высота на уровне забора. Ширина калитки — минимальная 90 см, оптимальная 100-110 см.

Еще стоит поговорить о том, на какую глубину закапывать столбы. Стандартное решение — на 15-20 см ниже глубины промерзания. Исходя из этого числа и высоты калитки изготавливают столбы.

Дополнительные укосины увеличивают жесткость

При помощи бура в земле делают отверстие, на дно которого засыпают ведро щебня средней фракции. Потом устанавливается столб, выставляется вертикально, засыпается щебнем (можно битым кирпичом и другим строительным мусором), утрамбовывается, заливается бетонным раствором. Когда раствор наберет не менее 50% прочности (через 7 дней при температуре +20°C), можно крепить каркас к столбам. Если вы хотите сделать калитку правильно, именно так и поступайте.

Пример самостоятельного изготовления: фотоотчет с пояснениями

Ограда — из профлиста с кирпичными столбами, соответственно и калитка из профлиста. В столбы еще при строительстве замурованы металлические пластины, сваренные с трубой в середине. Решено сделать калитку с дополнительными укосинами — чтобы профлист был жестче закреплен, а также чтобы усилить зону крепления замка. Замок — старый пока, возможна замена.

Каркас калитки варим при помощи инверторного сварочного аппарата из профильной трубы 40*20*3 мм. Ставить будем»по месту», привариваясь к закладным. Отрезаем заготовки:

• две поперечины длиной от одного столбы до другого (получилось 108 см),
• две стойки — высотой 185 см.

Варим раму

Поперечины не привариваем, а только «прихватываем» к закладным пластинам — чтобы держались. Буквально по две точки сварки на место крепления. Перед сваркой второй стороны проверяем горизонтальность перекладины. Кладем строительный уровень, корректируем положение, потом прихватываем. Итак, получится, что в проеме две горизонтальные перемычки.

Прихватываем поперечины к закладным двумя точками

К установленным поперечинам привариваем вертикальные стойки. Они должны быть вертикальными — в месте соединения с перемычками угол строго 90°. Проверяем в процессе соединения, при необходимости корректируем. Еще: шов должен быть хорошим, прочным, обвариваем со всех сторон, по периметру трубы.

И с другой стороны

В результате получилась рама прихваченная к столбам. Еще раз проверяем углы, иначе потом может перекосить, калитка перестанет закрываться/открываться.

Устройство калитки для забора

Основные элементы конструкции — столбы и дверное полотно на раме. Для его фиксации к столбам используются петли. Столбы делают из кирпича, декоративного или натурального камня, дерева, металла. В кладку из кирпича или камня замуровывают стальные прутья или пластины, которые впоследствии используются для монтажа рамы. Размеры и конструкцию двери для забора, как и материалы для ее изготовления, подбирают с учетом высоты и типа забора.

Для изготовления опор и каркасной рамы используются:

• трубы с сечением круглой или квадратной формы;
• стальной уголок;
• брус.

Круглые трубы применяются реже, поскольку к ним сложнее приварить другие элементы конструкции. Квадратные трубы в этом плане более удобные — к плоским стенкам гораздо проще приварить или прикрепить болтами другие детали. К тому же трубы с квадратным или прямоугольным сечением имеют ребра жесткости, которые обеспечивают устойчивость конструкции к боковым нагрузкам на изгиб. Металлический уголок, который применяется для сборки рамы, позволяет снизить металлоемкость и вес конструкции без снижения ее прочности и жесткости.

Проектирование конструкции

Идеи красивых калиток можно посмотреть в интернете. После выбора варианта конструкции, нужно составить проект. При составлении чертежа необходимо обозначить несколько моментов:

1. Сторону открытия калитки. Рекомендуется сделать направление открытия внутрь. Так снизится риск нанесения травмы гостю, который стоит за дверью.
2. Ширину. Она не должна превышать 1000 мм.
3. Высоту двери. Оптимальным будет показатель в 2 метра.

Чтобы дверь нормально открывалась, при определении ее размеров нужно отступить:

• с разных сторон — по 2 мм;
• от земли — 8 мм;
• от петель — 6 мм.

Составление чертежа (Фото: Instagram / vasin_andrew)
