Что стоит учесть при монтаже распашных ворот?
Дополнительная информация
Для создания ворот любой конструкции рациональнее купить новые трубные профили. При недостаточности денежных средств допускается использование ранее эксплуатируемых изделий. В этом случае потребуется дополнительное время на очистку труб от ржавчины. Если коррозия слишком глубокая, использовать такую продукцию не рекомендуется.
В частном доме
Новые стальные трубы можно приобрести на металлобазе либо через интернет. Например, на Авито. По представленному на ресурсе прайс-листу можно найти как новую, так и недорогую б/у продукцию. Дополнительную информацию по выбору и сборке ворот из профиля можно найти на специализированных форумах.
Последующие этапы
Рабочий проект
Несложный проект нужен для упрощения рабочего процесса. Простая схема поможет не забыть все параметры деталей, а также количество материала, которое надо купить. Существует два способа установки конструкции:
- Одностворчатые ворота. Такой способ в основном используется для калиток или нешироких ворот. Это обусловлено рядом минусов. Появляется большая парусность — при ветре створку будет тяжело удержать, и возможна деформация петель. Придется усиливать каркас, а это повлияет на перекос опоры, поскольку образуется большая масса.
- Двустворчатые ворота. Этот вид ворот более востребован. Можно избежать такой деформации, как в первом варианте, но появятся лишние расходы на изготовление конструкции на две створки, а также на дополнительные петли. Однако есть большой плюс — ворота более устойчивые и на столбы оказывают минимум нагрузки.
Чертежи ворот из профнастила своими руками должны учитывать ширину створок, конфигурацию каркаса и количество опор — их глубину и высоту. Также надо определить высоту и ширину изделия и указать в проекте, будут ли дополнительные декоративные элементы. Далее вычисляется величина калитки, которая может устанавливаться внутри ворот или отдельно. Учитываются зазоры между колоннами и конструкцией.
На схеме указываются места расположения шарниров, замка и шпингалетов, которых должно быть 3 штуки. Один шпингалет, горизонтальный — для калитки, а последние, которые фиксируют конструкцию, устанавливаются на нижнюю часть ворот в вертикальном положении. В обязательном порядке в чертеж ворот вносятся детали, усиливающие каркас створок. Надо определиться с их расположением. Будут ли они крестообразной формы или просто установятся по диагонали
В любом случае важно учитывать любую мелочь
Пошаговая инструкция монтажа
Этапы усиления каркаса
Придать жёсткость каркасу, можно выполнив 3 вида работ:
- Наварить уголок.
- Сварить раму внутри каркаса и в верхней части конструкции.
- Использовать перемычки по диагонали и поперёк конструкции.
Разные типы усиления каркаса.
Все три варианта усиления каркаса ворот необходимо рассмотреть отдельно.
Наварить уголок.
Как говорится, отделаться лёгким финансовым испугом в нашей ситуации усиления каркаса можно, если ширина каждой створки не превышает полтора метра. В этом случае, особой роли не играет, применим для усиления «косынку», или используем «распорку».
Крепление можно сделать следующим образом. Небольшие заготовки установить в ячейки каркаса, прихватив их сваркой. При этом шаг может колебаться в пределах от 200 до 300 мм.
Ещё один вариант. Над основным каркасом можно наварить трубу небольшого сечения. Это также позволит усилить всю конструкцию и минимизировать парусность створок.
Установка перемычек поперёк и по диагонали.
Отвечая на вопрос, как сделать калитку из профнастила, необходимо знать, что существует особенность при монтаже перемычки. Если калитка из профнастила с небольшой парусностью, то можно выполнить монтаж одной поперечной перемычки. Она крепится перпендикулярно длинным элементам каркаса. А вот для усиления ворот, необходимо монтировать диагональную перемычку.
Теперь можно перейти к ознакомлению процесса установки опорных столбов. Здесь также существуют свои нюансы и особенности монтажа.
Особенности конструкции ворот распашного типа
Конструкция ворот
Распашные ворота из профилированного листа представляют собой металлическую раму из профиля, уголка или труб, обшитую профнастилом и закрепленную на двух прочных стойках. Конструкция большой ширины чаще всего имеет две створки, маленькие ворота состоят из одного полотна. Во многих моделях есть встроенные калитки, что экономит место и материалы. В качестве опорных стоек могут выступать кирпичные столбы, столбы из блоков, монолитные бетонные опоры, асбестоцементные и металлические трубы.
Для обшивки створок больше всего подходит профилированный лист марки С8 и С10 толщиной от 0,4 до 0,8 мм. Рекомендуется выбирать листы с полимерным защитным покрытием, поскольку обычные оцинкованные не так долговечны. К тому же полимерное покрытие имеет множество вариантов расцветки и текстуры. Для декора ворот можно использовать кованые и сварные узорчатые решетки, которые приваривают по верхнему или нижнему краю рамы.
Помимо распашной конструкции из профнастила делают откатные ворота. Собрать и установить их самостоятельно тоже несложно, хотя этот процесс займет больше времени. Распашные ворота считаются наиболее простым и дешевым вариантом, для устройства откатных необходима специальная фурнитура и направляющая балка, что существенно повышает затраты на материалы.
Процесс соединения листов из металлопрофиля
Процесс соединения производится на ровной поверхности. Это необходимо для того, чтобы с точностью выложить на поверхности будущий каркас ворот по чертежу, тем самым создавая прямоугольную конструкцию.
Сварка каркаса
Для сварки на поверхности не должно быть горючих элементов. Для достижения прямых углов заранее следует обзавестись уголками, собранными из двух перпендикулярно скрепленных деревянных брусков.
https://youtube.com/watch?v=fwXttKqAVmg
При неправильной сварке элементов каркаса длины диагоналей створок будут различаться. Чтобы этого не допустить, деревянный уголок крепится к плоскости, где будут вестись сварочные работы. Сначала детали стыкуются и прихватываются, после чего можно переходить к другому месту. Лишь после прихватывания всех элементов допускается капитальное обваривание.
Процесс капитальной обварки каркасных комплектующих
Важно помнить следующее правило: створки должны будут выдержать не только собственный вес каркаса, но и листы профнастила. К этому следует прибавить малозначимый, но всё же вес дополнительных строительных материалов и атрибутики, а также погодные условия (сильный ветер, метель и т.п.)
Для создания дополнительной вертикальной жёсткости каркаса добавляют различные горизонтальные элементы. Например, если створки ворот достаточно широкие, по горизонтали из одного конца в другой устанавливаются дополнительные балки, которые и обеспечивают жёсткость.
Увеличение вертикальной жёсткости за счёт добавления горизонтальных элементов
Характеристики кованых ворот
Самое главное преимущество металлических кованых ворот в том, что они объединяют сразу два важных качества. Благодаря металлическим деталям, они прочны и обеспечивают безопасность. И роскошный дизайн сразу же говорит о безупречном вкусе хозяина участка и о богатстве.
Конечно, если вы решили поставить кованые ворота, то не стоит забывать о их высокой стоимости. Но если вы мастер на все руки, то изготавливать их можно самостоятельно. Дело чрезвычайно серьезное и не простое, но слегка подучившись, для собственного участка за долгий срок вы сможете их сделать.
Кроме всего этого, каждый хозяин, желающий установить кованые конструкции должен помнить еще одну их особенность. Они достаточно тяжелые и требуют крепких опор для установки. Даже если вы делаете только калитку, она будет иметь большой вес, что требует прочности крепежа.
Для большей точности заранее продумайте, какой узор будет выкован на воротах. Для этого нарисуйте эскиз кованых ворот таким, как вам хочется, либо предоставьте фото мастеру. Если делаете самостоятельно, тоже не стоит пренебрегать точным изображением ворот.
Параметры конструкции
Мастера придерживаются одних размеров, по которым изготавливают распашные ворота из профнастила. Вы также должны изготавливать конструкцию по определенным параметрам, соблюдая технологию. Шире ворота сделать не получится — это связано с тем, что опорные столбы не выдержат чрезмерной нагрузки и попросту перекосятся, а такая неприятность приведет к реконструкции изделия.
Стандартная ширина
Обычно ворота предназначаются для автомобилей, которые будут заезжать на дачный участок, поэтому проем делается по ширине автомобильного транспорта с учетом зеркал. Также к проему добавляются дополнительные 100 см на свободную маневренность машины, которая будет проезжать через ворота. Кроме этого рассчитывается ширина опор. Если калитка будет монтироваться независимо от ворот, отдельно, то потребуется установить 3 колонны
Также берется во внимание величина щелей между столбом и калиткой и ширина зазора между каркасом ворот и колоннами. Сюда же входят параметры фурнитуры
Необходимо все точно рассчитать, чтобы не получилось ситуации, когда фундамент под колонны уже сделан, а они окажутся на рабочей ширине створок, следовательно, размер ворот уменьшится. Следом за этим придется увеличивать ширину калитки, а иметь калитку огромной ширины нецелесообразно. Ширина калитки по стандарту составляет 120 см, а для ворот — от 450 до 500 см. Ширину ворот нужно подгонять под параметры листов, поскольку для монтажа одного профлиста будет мало.
Стандартная высота
Классическая высота ворот составляет от 220 до 250 см. Стандартный лист имеет длину 200 см, но есть и длиннее, но от очень больших листов может остаться много обрезков. В любом случае придется предварительно поинтересоваться у консультанта о параметрах профнастила.
Как правило, под калиткой и воротами всегда предусматривается зазор, потому что при слишком маленькой щели между землей и каркасом может происходить постоянное цепляние изделия за поверхность грунта или плитки. Оптимальный зазор составляет 5−10 см. Некоторые увеличивают это расстояние до 30 см, но это не эффективно ввиду того, что на территорию могут проникнуть некрупные собаки.
Внимание! В зимний период под воротами и калиткой вероятнее всего будет образовываться наледь. Ее нужно своевременно удалять, иначе возникнет сложность при открывании створок
Ворота из профнастила в рамке своими руками. Как нарезать профлист для ворот своими руками.
(фотографии, инструкция,
Как нарезать профнастил для металлических ворот своими руками? При создании ворот из профнастила следует помнить, что важным этапом, помимо сборки каркаса, является подготовка профнастила , ведь забор должен быть безопасным и удобным, согласитесь? А при неправильной нарезке профнастила по краям могут образоваться засечки, которые, во-первых, могут разрастись, ухудшив состояние всего покрытия забора, а во-вторых, принести кому-либо вред. Так как же не допустить этого? Следовать нашим советам, конечно же!
Правила нарезки профнастила для ворот:
- Сначала наметьте место среза. Для этого поставьте засечки с двух сторон профлиста, а потом, пользуясь строительной линейкой или просто любым прямым длинным металлическим бруском, проведите через эти засечки прямую линию;
- По полученной прямой загните и разогните несколько раз ненужную часть профлиста, которую вы собираетесь срезать. Таким образом, профлист в месте среза станет пластичнее;
- Ну и последний этап, аккуратно срежьте профлист ножницами по металлу;
Вот и всё! А для большей надёжности, после закрепления профлиста на каркасе, его края можно немного подогнуть от лицевой стороны.
Всё внимание на пошаговый фото-мастер-класс:
View the embedded image gallery online at:
Оригинальное название: Как обрезать профлист , профнастил вдоль для ворот.
Ворота из профлиста – плюсы и минусы
Самой популярной моделью ворот считается металлическая распашная конструкция, представленная на фото, которая открывается на обе стороны. При этом для обшивки каркаса используют крашеный профнастил, который можно украсить элементами ковки. Полы оградительной системы имеют облегчённую конструкцию с калиткой, расположенной, по соседству. Такая разновидность ворот получила популярность в домах частного сектора.
Такая популярность была достигнута большим эксплуатационным ресурсом изделия без необходимости проведения регулярных ремонтов в отличие от деревянных аналогов. Современные модели ворот из профлиста часто дополняются автоматической системой открывания, что очень удобно. При этом профилированный лист, используемый для изготовления ограждений, имеет целый ряд следующих преимуществ:
- сравнительно невысокая стоимость профлиста;
- простой процесс изготовления и установки ворот, как с калиткой, так и без неё;
- длительный эксплуатационный ресурс и простота в уходе;
- многофункциональность материала;
- привлекательный внешний вид окрашенного профнастила.
Если рассматривать недостатки такого материала, то хочется выделить следующие проблемы:
- для открывания распашной конструкции ворот нужно большое свободное пространство вокруг оградительной конструкции;
- из-за большой площади створок ворот на них действует повышенная ветровая нагрузка, которую необходимо учитывать в зависимости от региона, в котором устанавливается заграждение.
Но всё-таки достоинства распашной конструкции ворот с калиткой, приведённые на фото перечёркивают незначительные недостатки такого изделия. Тем более что проблемы не столь критичны и их, можно устранить в процессе проведения монтажных работ своими руками. А как стало известно из практики, ворота из профлиста являются самыми надёжными среди подобных конструкций.
Распашные

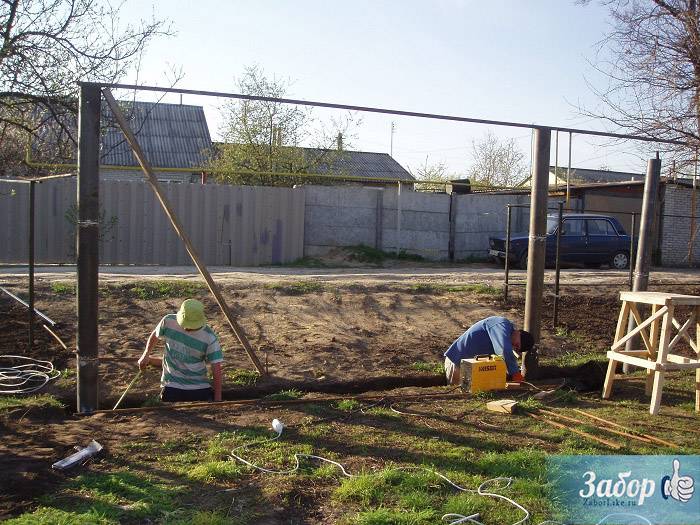

Начинать работу над созданием ворот следует с установки опор. Разметив место, выкапывают ямы под столбы более метра глубиной. Материал под опору отрезают нужной длины (размер створки плюс 10 см на зазор между землей и изделием плюс глубина). Установленные столбы укрепляют цементным раствором.
На начальном этапе необходимо организовать ровную площадку для работы над конструкцией. Каркас для ворот можно купить готовый, но если принято решение делать его самим, необходимо запастись сварочным аппаратом, болгаркой, шуруповертом, ножницами по металлу, капроновой нитью. Для обработки металла понадобится грунтовка, антикоррозийная жидкость и краска. Понадобится и замочный механизм.
Для самостоятельной сборки каркаса необходима профильная труба с сечением 40 на 20 мм. Из нее с помощью сварочного аппарата изготавливают прямоугольную конструкцию, укрепляют металлическими уголками. Длинные стороны рамы соединяют несколькими перемычками. Готовую раму примеряют к опорам и отмечают место для петель, затем наваривают их.
На следующем этапе работы профнастил украшают коваными элементами. Их раскладывают на полотне согласно эскизу и закрепляют сваркой. Сначала работают с крупными коваными элементами, затем – с мелкими.
Установка ворот из профнастила с ковкой
Правильная установка столба
Постановка ворот из профнастила с декоративной ковкой начинается с укрепления опор. Столбы должны внедряться в землю на 1 м, не меньше. После выкапывания ям под столбики отрезают материал, соответствующий длине створки + 10 см на снег и + 1 м на установку. Далее материал обезжиривают антикоррозионной жидкостью или протирают бензином. Образовавшийся налет снимают ветошью, столбы ставят в углубления, засыпают ямки щебнем и утрамбовывают.
Далее камушки заливают песочно-цементным раствором (3: 1), доведенным до жидкостного состояния. После застывания смеси приступают к созданию опор. Если ворота должны гармонировать с кирпичным домом, хозяину рекомендуется создать кирпичные ободки. Они дают колоссальный зрительный эффект и не требуют большого труда. Устанавливаются кирпичные столбы просто:
Готовят раствор по вышеописанному рецепту, только добиваются сметаноподобного состояния смеси.
Выполняют кладь при помощи кельмы. Первый кирпичик кладут целым, а каждый последующий ряд размещают так, чтобы он перекрывал шов предыдущего. Это обеспечит крепость конструкции.
После кладки раствора ему дают немного высохнуть, но не до конца, и занимаются расшивкой рядов.
Для декоративности применяют колпаки, которые не только украшают конструкцию, но и защищают ее в дождь и снег.
Створки для ворот из профнастила, сочетаемых с ковкой, изготавливают на ровной площадке размером на 2 м больше предполагаемого изделия. Затем раскладывают швеллер так, чтобы изделие выпирало из него на 20 см. Правильность расположения проверяют уровнем.
Сварка рамы для створок распашных ворот из профнастила
Изготовление ворот с ковкой начинают с обрезки профиля при помощи болгарки. С кромки снимают заусенцы. Готовый элемент должен соответствовать чертежным размерам. Заготовки размещают на сварочной площадке, стыкуют их элементы и проверяют диагональ, затем схватывают их сваркой. С элементов снимают наплывы сварки и приступают к распорке, используя металлические узоры или кованые материалы.
Если в конструкции ограды предполагается калитка, создание каркаса сочетают с вырезкой заготовок для дверцы. Их выкладывают на сварочную площадку и скрепляют подобно створкам. Готовую калитку соединяют с каркасом воротных створок.
Когда занимаются креплением профнастила, надевают сварочные рукавицы – они защитят руки от повреждения об острую кромку материала.
Как правильно скрепить профлисты
Работы выполняют так:
профнастил для ворот с ковкой вырезают по чертежу;
удаляют неровности и укладывают лист внахлёстку;
проделывают отверстия дрелью и закрепляют детали саморезами.
По мере окончания работ смазывают подшипники завесов на воротах – они продлят работу конструкции в зимний период. Ограждения из профнастила не требуют особого ухода, всякие повреждения на них легко исправляются. Также конструкция минимизирует поступление уличных шумов на приватную территорию.
Дизайн калитки из профнастила
После того, как рама готова, пора подумать и об оформлении. Несмотря на сравнительную простоту конструкции, вариантов дизайна может быть очень много, в том числе и с использованием декоративных элементов.
Самая простая калитка из профнастила представляет собой прямоугольную раму из профильной или круглой стальной трубы, на которую крепится металлический профилированный лист. Отлично подойдет такая калитка для забора из профнастила — особенно хорошо она впишется в обычное глухое ограждение дачного или приусадебного участка. Неплохо подобное решение смотрится и с ограждением из кирпича или камня, в том числе и при использовании в качестве опор столбов из этих материалов.
Калитка совсем не обязательно должна быть прямоугольной. Ее можно сделать арочной, однако это потребует внесения небольших изменений в структуру рамы. Особенно хорошо арочная калитка под профнастил смотрится с небольшим закругленным навесом или козырьком.
Для того чтобы выделить входную группу в заборе со сплошными секциями из профлиста, посередине калитки можно оставить проем со вставленной в него декоративной стальной решеткой или полосой из поликарбоната. Кроме того, на опорных столбах можно установить уличные светильники.
Еще красивее будет смотреться калитка из профнастила с ковкой. В этом случае профилированный лист будет служить своеобразным фоном для декоративных кованых деталей. Кроме того, если кованые элементы покрывают весь проем, они усиливают каркас калитки и делают ее более устойчивой к взлому.
Кованая калитка из профнастила своими руками может быть сделана без особых проблем. Сейчас готовые декоративные кованые детали можно купить практически в любом магазине строительных материалов. Главное не перестараться с коваными элементами, чтобы полотно калитки не выглядело пестрым и перегруженным декором.
Для начала лучше нарисовать эскиз оформления калитки. Приобретенные в соответствии с эскизом детали раскладываются на полотне и привариваются к раме, начиная с наиболее крупных и заканчивая самыми маленькими. Однако такие калитки из профнастила с элементами ковки смотрятся много хуже, чем изделия настоящих специалистов.
Во-первых, профессиональная художественная ковка позволяет изготовить очень изящные и тонкие элементы, которые нельзя произвести промышленным способом. Во-вторых, ассортимент готовых элементов очень ограничен. И в-третьих, кованая калитка с профнастилом, сделанная профессионалом, может отразить любую задумку и является стилистически цельной, в отличие от составных изделий.
Наконец, калитка может быть как отдельным объектом, так и частью ворот. Так, часто используются распашные ворота с калиткой из профнастила. Такое решение оправдано, если по какой-то причине вы сильно ограничены в размерах входной группы — например, меняете старые ворота и хотите установить новые на те же опорные столбы.
Однако такое решение имеет определенные недостатки. В частности, ворота с встроенной калиткой из профнастила тяжелее и оказывают большую нагрузку на петли. Кроме того, эксплуатация такой калитки может вызвать определенные сложности, поскольку ее проем ограничен снизу и сверху рамой ворот. В результате о нижний профиль легко зацепиться, а о верхний — удариться головой.
Крепление к каркасу створок профнастила
Обычно ширина листа профнастила составляет 110 см., причем 10 см. будет потрачено на перекрытия. Исходя из этого рассчитывает и количество листов. Так, для ворот шириной в 400 см. на одну створку понадобится 2 листа профнастила. В случае, если ворота будут обшиваться с двух сторон, количество профнастила удваивается.
Крепление к каркасу створок листов профнастила ничем не отличается от установки забора из профнастила. Для крепления используются шурупы с шестигранной головкой либо специальные заклепки. Желательно цвет крепежей выбирать в тон профлистов.
Крепление профлистов необходимо производить в каждую внутреннюю волну (прилегающая к каркасу), что повысит прочность всей конструкции. Чтобы легче было производить крепление, предварительно можно проделать в раме и в профлистах отверстия.
Рама калитки обшивается аналогичным образом.
Стальная конструкция ворот декорируется коваными элементами, закупленными в магазине. Последним штрихом в создании безупречного образа могут стать светильники в кованых корпусах. Все элементы крепятся посредством электродуговой сварки.
После завершения всех работ, устанавливается в калитку замок, ручка, а в створках ворот засовы. Каких-либо рекомендаций по выбору замков и засовов нет, так как здесь все зависит от предпочтений и фантазий хозяина.
Таким образом, следуя несложной инструкции по установке ворот из профнастила можно всего за пару дней получить надежные и красивые ворота. Главное при выполнении работ помнить, что:
- ворота следует устанавливать в одной плоскости с забором;
- ворота и калитка оснащается удобными ручками и надежными запирающими устройствами;
- ворота должны гармонировать с забором не только по цвету, но и вписываться в окружающий ландшафт.
Чем обшить каркас ворот
По завершении монтажа каркаса следует отделка створок. Технология обшивки зависит от используемого материала. Целесообразно использование идентичной с забором обшивки. Иначе ворота не впишутся в общую картину ограждения.
На дачном участке
Для заполнения рамы створок из профиля используется материал различных вариаций:
- кованые элементы;
- листовой металл (оцинкованный);
- профилированные листы;
- обрезные и шпунтовые доски, обработанные грунтовочными, антисептическими или лакокрасочными составами.
Обшивка из профнастила
Это самый практичный вариант для отделки данной конструкции. Материал отличается низкой ценой и легкостью в монтаже. Его можно комбинировать с коваными элементами (засовами, наличниками). Зачастую листы приобретают с покрашенным и оцинкованным покрытием. К каркасу створок профнастил крепится саморезами.
Виды профлиста
Обшивка деревом
Она выигрывает в презентабельности внешнего вида, но проигрывает в прочности. Древесина подвержена гниению и механическим повреждениям. Для улучшения прочности и продления срока эксплуатации используемый пиломатериал обрабатывается ингибиторами горения и анти-грибковыми средствами.
Кованые элементы
Часто обшивка каркаса конструкции выполняется из элементов ковки, изготавливаемых из металла, который нагревается до ковочной температуры и поддается высокотемпературной обработке давлением. Осуществление оригинальных дизайнерских решений возможно путем нарезания и сварки такой продукции.
Кованые створки
При наличии сварочного аппарата и паяльной лампы ковать из металла узор на створки можно самостоятельно. Впрочем, проще купить готовые элементы ковки, но обойдутся они гораздо дороже. К примеру, цена за 1 м2 готовой продукции составит не менее 1 тыс. рублей.
