Пешеходные ограждения перильного типа: требования ГОСТа, цена и установка

Технические требования

2.1. Ограждения следует изготовлять в соответствии с требованиями настоящего стандарта, ГОСТ 23118, стандартов или технических условий на ограждения конкретных типов по рабочим чертежам, утвержденным в установленном порядке.

2.2. Качество поверхности и внешний вид ограждений должны соответствовать образцам-эталонам, утвержденным в установленном порядке. На поверхности ограждений не должно быть механических повреждений, заусенцев, искривлений, окалины или ржавчины.

2.3. Ограждения должны выдерживать нагрузки, предусмотренные в СНиП 2.01.07.

2.4. Материалы для стальных элементов ограждений должны приниматься согласно СНиП II-23.

Правила и советы по установке

Устанавливать ограждения необходимо правильно. Соблюдение простых рекомендаций и отдельных ГОСТов становится гарантией сохранности жизни людей, их имущества и нормального отношения к жизни. Итак, во-первых, ограждения монтируют в тех местах, где имеется пешеходный переход свободного типа или тот, который регулируется светофором. Их расположение предполагается протяженность по пятьдесят метров обе стороны. Это исключает для пешеходов возможность или желания свернуть в любую сторону, как результат, их жизнь сохраняется.

Ограждение, которое располагают вдоль дороги

Также заграждения должны тянутся не менее, чем на двадцать метров в обе стороны в тех случаях, когда расположение пешеходного перехода пересекает разделительную полосу. Аналогичный метраж заграждений требуется и в тех случаях, когда переход отходит непосредственно от остановки. Для переходов, которые расположены на мосту, необходимо соблюдать рекомендации по расположению ограждений относительно их высоты. В частности, высота ограждений должна быть более девяноста метров, чтобы человек не мог через них перевалиться вниз под мост.

Это все рекомендации, которые являются основными. Если их придерживаться при размещении, никаких проблем в дальнейшем не возникнет.

Требования к ограждению периметра

Выбор системы охраны режимных сооружений напрямую зависит от ценности продукции, которую на них производят, ее опасности для окружающих и особенностей технологического оборудования.
Общие требования к сооружениям для охраны режимной территории следующие:

Полное перекрытие всей зоны ответственности. Закрыты для преодоления должны быть не только ровные сухопутные места. Система охраны устанавливается по водным участкам, болотам, кручам и оврагам.
Гарантированное обнаружение фактов несанкционированного нарушения полосы охраны. Это предполагает подачу сигнала о месте подобного события.
Высокая устойчивость к влиянию факторов природного и техногенного характера. Охранно-сигнализационные комплексы должны без сбоев работать в условиях аномально высокой или низкой температуры. Их работоспособность не должна нарушаться по причине снега, ветра и дождя

Во внимание берется сильная вибрация и электромагнитное излучение. Упреждение, которое необходимо для своевременного прибытия тревожной группы к месту проникновения периметра и задержания нарушителя до того, как он доберется до охраняемого объекта. Возможность оператора охранно-сигнализационного контролировать происходящие события

Это предполагает наличие видеокамер, сейсмических, ультразвуковых и контактных датчиков для определения направления движения и местонахождения нарушителя.
Ремонтопригодность оборудования. В случае срабатывания или повреждения приборы, датчики и механическая часть должны быть быстро восстановлены.
Наличие резервного источника питания и дублирующих способов осуществления контроля за обстановкой.

Возможность оператора охранно-сигнализационного контролировать происходящие события. Это предполагает наличие видеокамер, сейсмических, ультразвуковых и контактных датчиков для определения направления движения и местонахождения нарушителя.
Ремонтопригодность оборудования. В случае срабатывания или повреждения приборы, датчики и механическая часть должны быть быстро восстановлены.
Наличие резервного источника питания и дублирующих способов осуществления контроля за обстановкой.

Руководители организаций предъявляют довольно жесткие требования к сооружениям, которые используются для их охраны. Одним из них является простота обслуживания оборудования и доступная цена комплектующих. Сегодня только отечественные изделия, которые изготавливает оборонная промышленность, соответствует этим параметрам.

Лестничный марш

Высота ограждения лестницы регулируется требованиями ГОСТ 25772-83. Предусматривается, что 90 см от пола считается оптимальным для частных домов, высотных домов, магазинов и производственных помещений. Рекомендуется не устанавливать ограждения высотой более 1,1 м, ведь это будет просто не слишком практично. Большую высоту стоит выбирать только при соответствующем размере лестницы.

В отдельных зданиях предусматривается создание маршей из трех ступеней лестницы. Если есть большой трафик, то лучше всего оборудовать их надежным ограждением. В таком случае отсутствуют жесткие требования по параметрам готовой конструкции. При этом стоит ориентироваться на стандартные размеры в пределах от 0,8 м до 0,9 м.

Ограждение из пластика

Пластиковые мобильные ограждения для стройплощадки обладают следующими преимуществами:

Бюджетная цена. Такие материалы, как металл и дерево обойдутся значительно дороже.
Хорошая прочность. Эти ограждения не поддаются гниению или коррозии, а также выдерживают перепады температуры.
Легко эксплуатировать и обслуживать. Легко смывается грязь, также не нужно красить или обрабатывать пропитками.
Простота монтажа. Вес пластиковой сетки небольшой, поэтому за несколько часов его может установить один человек.

Важно! Ограждения данного типа нельзя использовать на крупных строительствах, для них предусмотрены заборы из дерева либо металла

Особенности эксплуатации пешеходного ограждения

Используются пешеходные ограждения в основном в городских условиях, где плотность потока автомобильного транспорта высока и есть повышенный риск ДТП. Существует два основных типа конструкций ограды:

Изготовленный при помощи сварной технологии, разделяющийся на две основных части: опорный столб с высотой до двух метров и сами секции, в которых может располагаться сетка или какой-либо жесткий материал, обеспечивающий защиту человеку.
Сборная комплектация, чаще всего изготавливаемая специализированными предприятиями. Имеет хорошие показатели простоты в сборке и надежности. Состоит из опор, элементов крепежа и самих секций.

Практически все ограждения металлические, что обеспечивает высокую надежность от механических деформаций. В производстве можно использовать как шаблонные варианты, так и изготавливать индивидуальные разновидности при возникшей необходимости.

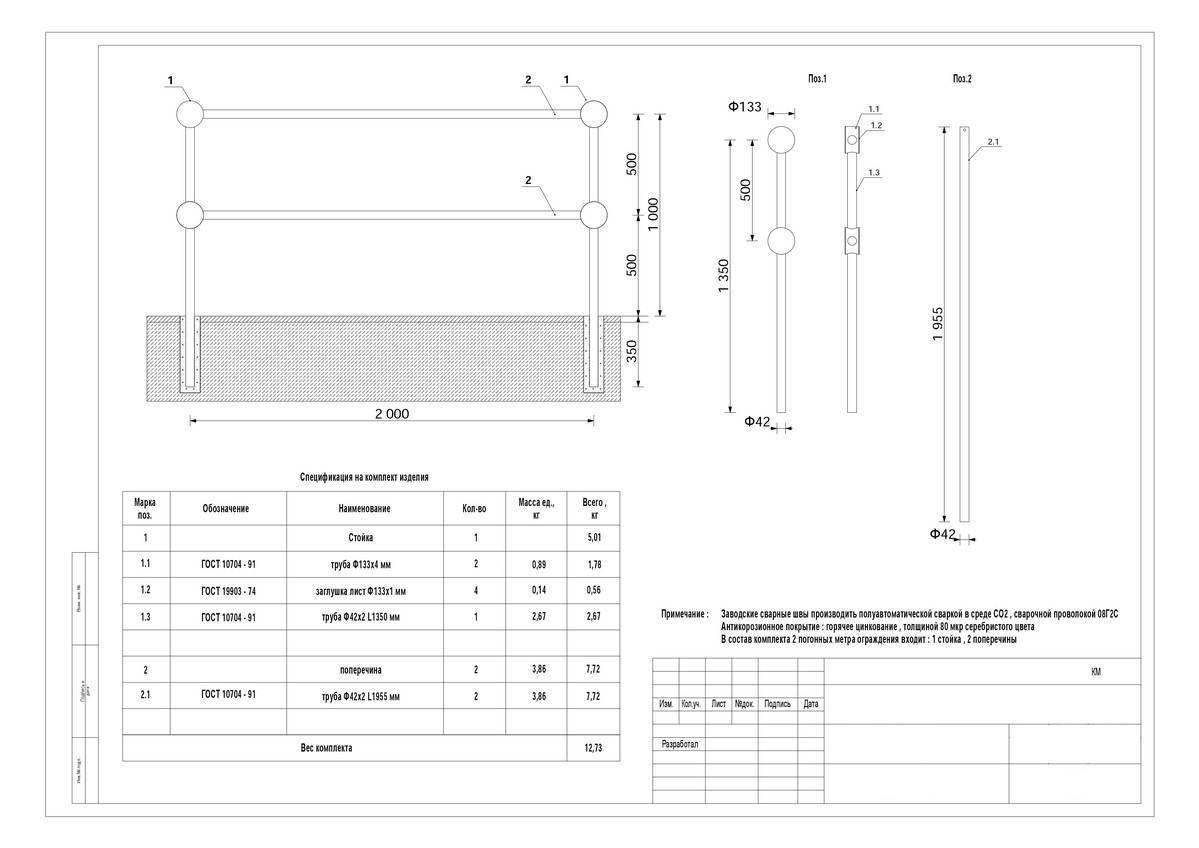

Подробный чертеж пешеходного ограждения

Для пешеходных ограждений в основном используют сталь с особой предварительной обработкой цинком или же нержавеющее железо. Благодаря таким особенным свойствам, установленная ограда будет служить долгие годы благодаря надежной защите от коррозии.

Кроме ограждений для общественного применения, существуют разновидности, используемые в основном на дачных участках. Такие оградительные конструкции называются газонными и в основном используются для ограждения детских площадок, тротуаров, скверов, садовых или парковых дорожек, клумб с растениями и т. д. В основном такие ограждения не имеют большой высоты, но их величины достаточно, чтобы обезопасить от транспорта как людей, так и домашних питомцев.

Существующие типы ограждений для пешеходов

Закончив на своем участке монтаж ограды для пешехода, вы получите следующие преимущества:

Обезопасите себя и своих детей от выхода на проезжую часть;
Поможет сделать движение проходящих мимо людей более упорядоченным, благодаря чему посторонние не будут заходить на вашу территорию;
Понизится возможность возникновения аварийных ситуаций. Согласно исследованию международного сообщества безопасности дорожного движения, пешеходные переходы с дополнительным ограждением в четверть меньше становятся участниками ДТП.

Еще одна область деятельности человека, которая требует такой защиты, как ограда, — это велосипедный транспорт. Наличие специально огражденных дорожек обеспечит безопасное и комфортное передвижение на двухколесном транспорте.

Требования, предъявляемые к пешеходным ограждениям

От качества и надежности таких сооружений зависит безопасность участников движения. Они изготавливаются на основании требований, которые приведены в ГОСТ 5284-80. В нем предусмотрены технические требования к различным видам таких сооружений.

Стационарная ограда

Согласно утвержденным стандартам пешеходные ограждения должны удовлетворять требованиям, которые можно разделить на две категории: к геометрии конструкции и технические требования. К условиям, определяющим геометрические части секции, относятся:

пешеходное ограждение типа крест имеет расстояние от края поверхности до нижней перекладины 150 мм;
максимально допустимый размер между отдельными элементами внутри отдельного элемента не должен превышать 120 мм;
высота ограждений устанавливается требованиями ГОСТа Р 52289 (для удерживающих элементов она должна быть не ниже 1500 мм);
длина должна соответствовать требованиям по нагрузке;
пешеходное ограждение перильного типа выполняется высотой не менее 1100 мм.

Характеристики

Технические требования определяются классом на автомобильных дорогах. К этим характеристикам относятся:

показатель удерживающей способности (должен составлять не менее 1,27 кН);
величина динамического прогиба;
допустимый радиус изгиба;
величина допустимого прогиба (при механическом воздействии).

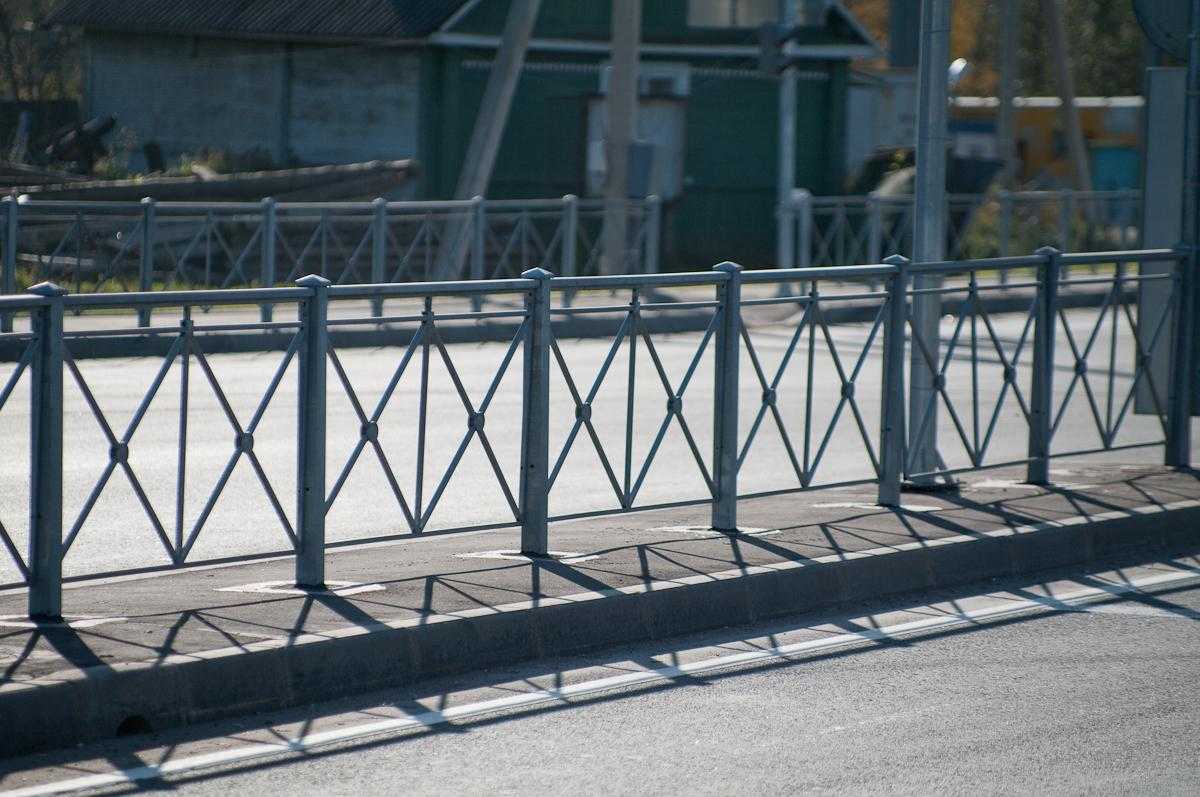

Стационарная ограда Крест

Пешеходные ограждения должны обеспечивать хорошую взаимную видимость для всех участников движения на допустимых скоростях, быть травмобезопасными, иметь элементы, покрытые световозвращающей краской.

Пешеходные ограждения стационарные и временные

Пешеходные ограждения делятся на две группы.

К первой относятся стационарные ограды, установленные на длительный период с соблюдением всех строительных норм (хорошее закрепление в асфальтное полотно или грунт). Их ставят на оживленных перекрестках, вблизи зон отдыха, торговых центров и других местах с высокой вероятностью нарушения ПДД.
Ко второй группе относятся временные дорожные ограждения. Они отличаются мобильностью, легко устанавливаются и демонтируются, используются многократно. Это возможно за счет того, что каждая секция ограды является самостоятельной отдельно стоящей конструкцией, не требующей обязательного крепления к соседнему модулю либо в грунт.

Ограждения временного типа используют при проведении многолюдных мероприятий (народные гуляния, концерты на площадях, спортивные соревнования), на парковках, во время ремонтно-строительных работ, чтоб оградить пешеходов от потенциально опасных мест.

Требование к высоте перил и ограждений

Для зданий и сооружений различного назначения требования ГОСТ предусматривают специальные нормативы, которые призваны обеспечить пожарную безопасность и удобство пользования лестницами. Стандартные размеры предусматривают для следующих сооружений:

лестничные марши, расположенные в жилых, общественных и производственных зданиях;v
лестницы в детских садах и прочих дошкольных учреждениях;
ограждения балконов и лоджий;
ограждения открытых беседок, террас и веранд;
пандусы для инвалидов.

Лестницы

Расстояние от поверхности пола до верха поручня должно составлять 0,9 м — такие требования предъявляются к высоте перил на лестнице. ГОСТ 25772-83 предусматривает данный размер для частных домов, зданий общественного и производственного назначения, жилых высотных домов, магазинов.

В некоторых общественных зданиях устраиваются лестничные марши из трех ступеней. По нормативам, такие марши необязательно оборудовать поручнем, но при большом трафике посетителей этого учреждения рекомендуется оборудовать лестницу ограждением. Специальных требований по высоте в этом случае не существует, но чаще всего она составляет от 80 до 90 см.

Балконы и лоджии

Высота перил на балконе является преградой, которая обеспечивает безопасность людей, находящихся на верхних этажах в жилых и общественных зданиях. Минимальным размером балконного заграждения считают высоту перил в 120 см и более. Такой размер позволяет надежно оградить маленьких детей от случайного выпадения с балкона или лоджии.

Современные нормативы допускают выполнение панорамного остекления лоджий и балконов, но для устройства нижней части заграждения необходимо использовать материалы повышенной прочности, которые смогут справиться с боковыми нагрузками.

Террасы и веранды

При устройстве открытых террас и веранд на высоте более 30 см от уровня земли, необходимо предусматривать перила. Регулирует высоту перил на террасе стандарт ГОСТ 25772-83.

Высота перил на веранде, а также расстояние между балясинами не должны препятствовать комфортному обзору из положения сидя.

Ограждения пандусов для инвалидов

При изготовлении перил для пандусов, следует принимать в расчет, что прилагаемая нагрузка в 50 кг на любой отметке должна успешно выдерживаться конструкцией. При проектировании поручней для пандусов необходимо соблюдать следующие правила:

оптимальной конструкцией поручней для пандусов считается организация двух уровней, которые располагают параллельно к углу спуска с марша;
установка верхнего поручня производится на высоте 90 см;
установка нижнего поручня производится на высоте 70 см;
для обеспечения комфортного спуска и подъема, оборудуется 30 см вылет поручня за крайнюю стойку ограды;
оба поручня должны быть надежно закреплены к основанию заграждения и связаны между собой;
если для ограждения пандуса используют одноярусный поручень, его дополнительно закрепляют к прилегающим стенам или другим конструктивным элементам.

Если крыльцо с пандусом оборудуется в детском учреждении, требуется установка второго дополнительного поручня на высоте 0,5 м, чтобы ребенок мог дотянуться до перил при спуске или подъеме.

Особенности эксплуатации

Эксплуатация заграждений зависит от применяемого материала, характера установки, условий эксплуатации. Если ограждения выполнены из металла, следует предусмотреть способы борьбы с коррозией. Для этого применяют антикоррозийные металлы и сплавы, специальные покрытия (легированные добавки), обработку стойкими грунтовками и красками.

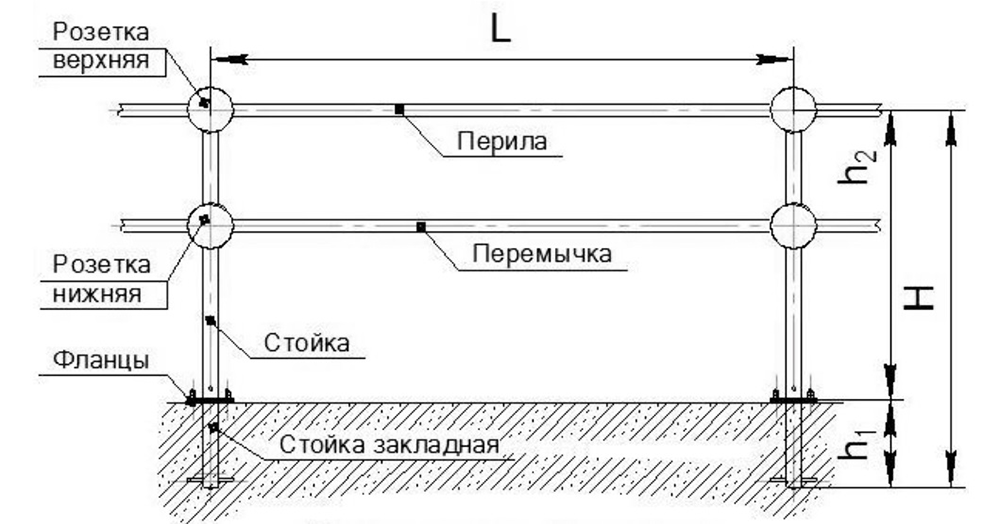

Схема установки

В зависимости от характера установки выбирают наиболее оптимальный вид покрытия. Если используются пешеходные ограждения временного типа, им можно обеспечить надежное долговременное хранение, достаточно применить более дешевые материалы.

Стационарные конструкции пешеходных ограждений подвергаются вредному воздействию атмосферных осадков, химически активных образований от движения автотранспорта, особенно на поверхности моста. Предлагается применять более надежные методы обработки, например, оцинкованное пешеходное ограждение. Проще эта проблема решается у систем, выполненных из композитных материалов.

Переносная секция

Ограничивающие пешеходные ограждения

Ограничивающее пешеходное ограждение — устройство, предназначенное для упорядочения движения пешеходов.

Высота ограничивающих перильных ограждений должна быть от 0,8 до 1,0 м, сеток — от 1,2 до 1,5 м. При наличии двух и более перекладин нижняя перекладина должна быть на высоте не менее 0,4 м. Ограждение перильное высотой 1,0 м должны иметь не менее двух перекладин.

Устанавливаются:

Перильные или сетчатые на разделительных полосах шириной не менее 1 м между основной проезжей частью и местным проездом — напротив остановок маршрутных транспортных средств с пешеходными переходами в разных уровнях с проезжей частью в пределах длины остановочной площадки, на протяжении не менее 20 м за её пределами в каждую сторону, при отсутствии на разделительной полосе удерживающих ограждений для автомобилей;
Перильные на газонах, отделяющих проезжую часть от тротуара (при отсутствии сплошной посадки кустарника по ГОСТ Р 52766) шириной 1 м и менее, или тротуарах — на протяжении не менее 50 м в каждую сторону:

от всех регулируемых наземных пешеходных переходов;
нерегулируемых наземных пешеходных переходов, расположенных на участках дорог или улиц:
1. проходящих вдоль детских учреждений;
2. местах концентрации ДТП, связанных с наездом на пешехода;
3. где интенсивность пешеходного движения превышает 1000 чел/ч на одну полосу тротуара при разрешённой стоянке и остановке транспортных средств и 750 чел/ч — при запрещённой остановке или стоянке.

Протяжённость ограничивающих перильных ограждений допускается уменьшать до начала остановочной площадки, если в пределах 50 м находятся остановки маршрутных транспортных средств, и прерывать эти ограждения на ширину въездов (выездов) на прилегающие территории.

Должны выдерживать значение горизонтальной сосредоточенной нагрузки на поручни перил 0,3 кН (в любом месте по длине поручня).

Устанавливаются у края надземного пешеходного перехода, у края тротуара на расстоянии не менее 0,3 м от бровки земляного полотна, подпорной стены.

На расстоянии не менее 0,3 м от лицевой поверхности бордюрного камня или от кромки проезжей части устанавливают:

перильные или сетчатые — на разделительной полосе между основной проезжей частью и местным проездом;
перильное — на краю тротуара или газона.

Главные сведения

Определения

Пешеходное ограждение перильного типа может делать разные функции, к примеру, снабжать безопасность территорий с громадным перепадом высот.

Все, что касается конструкций, ограничивающих доступ на проезжую часть, регламентировано положениями ГОСТ Р «Технические средства организации дорожного перемещения. Правила применения дорожных знаков, разметки, светофоров, дорожных ограждений и направляющих устройств», и положениями европейских стандартов EN 1317.

Дабы разобраться в этих положениях, нужно озвучить определения и термины, каковые применяют эти документы.

Итак, каким возможно пешеходное ограждение-ГОСТ различает два главных типа:

Пешеходное ограждение удерживающего типа. Такие конструкции предназначены для организации перемещения пешеходов через дорогу , и для недопущения случайных падений граждан с мостовых сооружений, высоких насыпей и других объектов со большим перепадом высот.
Пешеходное ограждение ограничивающего типа. Такие сооружения ставят на протяжении дорог чтобы мешать случайным выходам людей на проезжую часть, наездам машин на пешеходов, и переходам дорог в неустановленных местах.

Один из показателей эффективности устройств ограничения доступа — это удерживающая свойство конструкции (энергоемкость). Эта величина характеризует значение кинетической энергии, которую способно поглотить то либо иное заграждение.

Помимо этого, конструкцию принято разглядывать как совокупность секций. Секция, согласно точки зрения авторов стандарта, это укрупненный элемент в конструкции ограды, причем обязательно заводского изготовления.

Мы видим, что производство оград для мостов и тротуаров своими руками неприемлемо. Но, это в полной мере логично и оправданно, поскольку от качества этих изделий зависит безопасность людей.

Классификация

Мероприятия по повышению безопасности и обустройству дорог перемещения являются частью национальных программ.

Дабы сказать о классификации, нужно выяснить, по каким показателям она будет происходить.

Озвученный стандарт устанавливает такие показатели:

Вид материала, из которого произведены подробности;
Функциональное назначение конструкции;
Метод изготовления изделия.

Сейчас разберем эти пункты по-порядку.

В случае если сказать о видах материалов, то различают следующие:

Сталь;
его сплавы и Алюминий;
Композиционные материалы.

В случае если сказать о методе изготовления, тогда направляться перечислить такие технологии производства оград:

Литые;
Модульные;
Болтовые;
Сварные;
Комбинированные.

Однако, все это многообразие имеет строгие рамки, прописанные в законе и стандартизированные. Дорожные заграждения должны соответствовать определенным параметрам (см.кроме этого статью Дорожные ограждения барьерного типа: виды и назначение ).

Параметры

Эскизы изделий должны соответствовать стандартам. На фото видно, как контролируют готовые изделия на соответствие нормам.

Потом проект ГОСТа предлагает нам параметры, которым должны соответствовать ограничительные сооружения.

Тут говорится, из чего должны состоять конструкции, в частности:

Они должны включать стойки, каковые армируются и бетонируются, удерживая всю конструкцию, перила либо поручни, вертикальные элементы заполнения либо сетки, причем это не пластиковые сетки для ограждения спортивных площадок, а железные сетки с размером ячейки не более 120?120 мм.
Высота сооружений регламентирована в ГОСТ Р 52289, и этому документу должны соответствовать все пешеходные ограждения перильного типа.
Изделие удерживающего типа должно иметь не более 150 мм от поверхности основания до низа ограждения.
Изделие ограничивающего типа должно иметь не более 100 мм между верхом дорожного ограждения и низом конструкции.
Вертикальные либо иные элементы заполнения должны находиться на расстоянии, не большем 120 мм.

Требования к защитным ограждениям ГОСТ

Безопасность ограждения обеспечивается двумя основными факторами — качеством ограждения и надежностью установки. Какие требования предъявляются к характеристикам изделия в соответствии ГОСТом? Об этом говориться в пунктах — 4, 6, 7, 9, 10 и 17.

Параметры защитного ограждения рассчитываются индивидуально для каждого оборудования или технологической цепочки и опираются на Межотраслевые правила по охране труда на производимые работы, где должны быть прописаны требования к общей организации работ, так и к конкретной деятельности.

Удерживающие и ограничивающие ограждения

По ГОСТу, существует два главных вида ограждений: удерживающие и ограничивающие. Конструкции создают на современных заводах. У каждого изделия есть свои характеристики, что позволяет использовать их для конкретных нужд.

Удерживающие конструкции применяются тогда, когда нужна организация пешеходного движения через дорогу. Это позволит защитить людей от падения с моста. Такие ограждения представлены в виде перекладин, стоек, секций.

Ограничивающее ограждение пешеходное устанавливается у дороги, поэтому оно служит преградой от попадания человека на автомобильную трассу. Конструкция служит для защиты от аварий, чтобы пешеходы не переходили улицу в неположенных местах. Для монтажа применяются перекладины, стойки, секции.

Монтаж и установка конструкций

Изготовление пешеходных ограждений производится из отдельных секций на специально оборудованном заводе. На отлаженном предприятии пешеходное ограждение производится быстро и качественно. Там можно купить высококачественные элементы, оборудование для крепления.

Переносной вариант

Монтаж секций пешеходных ограждений производится вручную или с применением специального сваебойного оборудования. Выбор варианта зависит от условий и мест установки. В любом случае к монтажу и установке ограждения дорожек применяются требования, предусмотренные перечисленными стандартами:

на регулируемых перекрестках, свободных пешеходных переходах устанавливают пешеходные ограждения перильного типа длиной не менее 50 метров в каждую сторону;
при пересечении перехода с разделительной полосой движения длина конструкции должна составлять 20 метров;
такие размеры предусматриваются при расположении перехода вблизи остановок общественного транспорта;
при установке секций на мосту высота каждой должна превышать 90 см.

Схема ограды Крест

Порядок установки конструкции заключается в следующем:

Подготовительный этап состоит из проверки места будущей установки и проведения тщательной разметки.
Вручную или с применением специального оборудования бурят лунки под будущие опоры.
Для закрепления крепежных стоек готовят цементный раствор. Им заполняют пробуренные лунки после опускания секции.
Соединяют отдельные секции в цельную конструкцию. Это может быть сварное или болтовое соединение. Обязательно устанавливают секцию с применением уровня.
Производят покраску всей конструкции.
Осуществляют конечную проверку геометрической формы всего ограждения, а также наличие и качество световозвращающих элементов.

Качество всей технологической цепочки способны обеспечить профессионалы, работающие в надежной специализированной фирме. Также монтаж может осуществить завод-изготовитель.
