Как сварить калитку из профильной трубы своими руками: видео для изготовления

Чертеж и подготовка

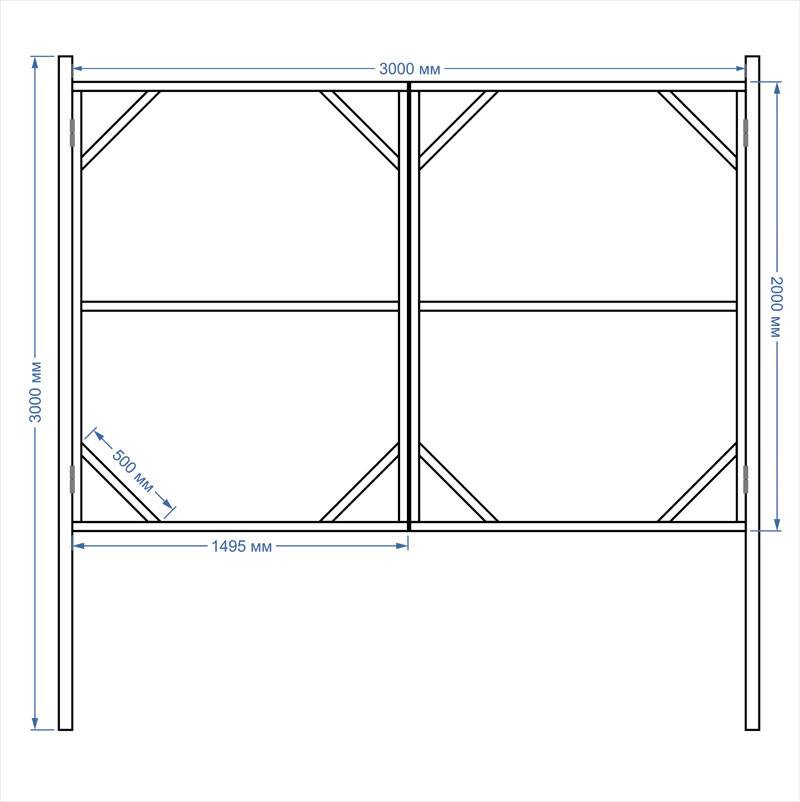

Пример чертежа

На начальном этапе продумывают конструкцию, подбирают материалы и делают эскиз будущего изделия. На чертеже показывают расположение стоек в плане и делают схематическое изображение внешнего вида.

Информация, содержащаяся в эскизе и описании к нему:

• размеры опор, материал изготовления;
• глубина установки в почву с учетом промерзания и стояния грунтовой воды;
• сечение профтрубы для сварки каркаса рамы, размеры полотна;
• укрупненные узлы стыковки элементов;
• описание метода открывания, необходимой фурнитуры.

Оптимальным решением будет калитка из профильной трубы 40 на 20 мм, но точное сечение профиля принимают с учетом нагрузки от заполнения и ширины пролета.

Размеры и форма

Высотой калитку делают по размеру ограды, иногда уменьшают на 15 – 20 см. Ширину принимают в диапазоне 0,9 – 1,2 м. Если делают раздвижную систему, при большой ширине створки выполняют деление на два полотна, которые сдвигаются в разные стороны. Большие размеры калитки утяжелят конструкцию, потребуют мощных петель.

Внутри каркаса вставляют диагональные подкосы, чтобы повысить жесткость и устойчивость к деформациям. Дополнительные детали увеличивают вес, что учитывают при выборе сечения и материала столбов. Диагонали располагают от центра к углам полотна и наоборот. Такие схемы отличаются красивым видом. В другом случае усилители ставят между противоположными углами или выполняют маленькие диагонали по углам рамы.

Как правильно сварить калитку

Выбирают место размещения прохода в ограждении с учетом удобного подхода к зданию, ровной местности без уклона. Под раздвижные калитки делают фундамент:

1. убирают плодородный слой с поверхности земли на 15 – 20 см;
2. роют траншею на ширину и глубину 0,5 м, длина основания будет равна половине длины створки (для полотна 1 м нужно вырыть траншею 0,5 м);
3. делают два углубления для установки столбов на глубину 1,3 – 1,5 м, а ширину применяют в 2,5 раза больше сечения стойки или столба;
4. выполняют песчано-щебеночную подсыпку, трамбуют;
5. сваривают арматуру, укладывают на дно фундамента.

Установка столбов

Масса калитки оказывает влияние на подбор диаметра стоек. При расчете учитывают вес каркаса и заполнителя, навесов, запоров. Столбы калитки не должны визуально отличаться от опорных элементов забора. Единственное отличие состоит в том, что на них будут размещены навесы и запоры.

Опоры ставят так, чтобы по высоте они были немного выше калиточного полотна, а створка была выше уровня земли на 5 – 10 см. Створка со временем может расшатать столб, поэтому его закапывают на глубину не меньше 1 м, при этом нижний конец углубляют в подушку из щебня.

На подземной части наваривают металлические пруты крест-накрест для устойчивости, которые затем бетонируют. Навешивают каркас только через неделю, когда бетон полностью застынет и наберет прочность.

Изготовление каркаса

Чтобы сделать калитку из металлопрофиля, нужно сварить каркас из трубы. Перед порезкой деталей поверхность обезжиривают и очищают специальными препаратами. Наносят антикоррозионное средство. Трубу в углах нарезают под 45°, а Т-образные соединения стыкуют под 90°.

Измеряют ширину изделия между столбами по месту.

Пошаговая инструкция:

1. отрезают поперечины и стойки (по 2 штуки);
2. перекладины прихватывают точечной сваркой к закладным деталям, учитывая горизонтальность;
3. к ним сплошным швом приваривают стойки;
4. контролируют вертикальность, прямые углы, ставят навесы.

Навешивание на столбы

Установка закладных

Для крепления рамного каркаса в столбах бетонируют закладные элементы. В кирпичных опорах аккуратно подрезают кирпич, чтобы села пластина. На один пролет их ставят, как минимум, две штуки. На металлических стойках петли фиксируют к столбам с помощью вертикальных шин из уголка для установки навесов. Сваривать нужно сплошным швом, ведя его по месту стыка.

Бытует мнение, что петли можно фиксировать непосредственно к закладным элементам. Но такие детали не смогут долго выдерживать динамические нагрузки от передвижения створки. Поэтому ставят вертикальную шину. Элемент дополнительно заглубляют в грунт, если вес калиточного полотна большой. Дополнительно приваривают швеллер по низу на ширину от одного столба к другому.

Установка петель

Монтаж петель на шине столба — ответственный момент, которому уделяют внимание. Первой устанавливают нижний навес, при этом делают неоднократную проверку горизонтальности и вертикальности уровнем и перепроверяют отвесом

Предварительно его прихватывают сваркой, а после выверки сваривают сплошным швом.

Второй монтируют верхнюю петлю, при этом соблюдают вертикальную ось установки. Действия ничем не отличаются — контролируют горизонтальность и вертикальность. После окончательной выверки отбивают точки крепления горизонтальных перекладин. Калитка должна открываться в проеме без задержки.

Обшивка и декор

Кованая конструкция

Заполнение из дерева является популярным, т. к. материал относится к категории экологически безопасных зашивок. Древесина горит, уничтожается микроорганизмами, впитывает влагу, поэтому для обшивки требуется обработка перед установкой.

Профилированный профнастил монтировать просто, на его поверхности уже присутствует антикоррозионная защита. Материал легкий с большим выбором вида поверхности.

Ковка представляет собой художественную разновидность металлических деталей отделки. Это долговечная орнаментная вязь, которая сочетается со многими отделками.

Поликарбонат бывает прозрачным и с цветовым оттенком. Материал позволяет рассматривать внутреннее пространств двора в размытых очертаниях.

Покраска изделия

Просто покрасить детали калитки нельзя, т. к. покрытие со временем потускнеет или начнет отходить слоями. Изменения внешнего вида вызывает коррозия под отделочным слоем.

Последовательные действия в процессе окончательной обработки:

• зачистка покрытия с применением болгарки с кругом;
• если на конструктивном металле есть следы строй краски (б/у труба), его удаляют специальными смывками;
• обработка препаратами от ржавчины;
• зачистка наждаком, обезжиривание ацетоновыми растворителями.

Подготовительный этап

Для начала определяемся с типом ворот, их можно сделать:

• ажурными;
• решетчатыми;
• коваными;
• с обшивкой из профлиста, дерева или сайдинга.

Если мало опыта, то своими руками проще сварить распашные ворота – из нарезанного по чертежам профиля и металлического прута. Хороший чертеж необходим, чтобы точно рассчитать общее количество используемого материала и длину каждой заготовки. Автоматическое управление тоже должно быть запланировано на первом этапе и суммировано в расходы.

Размер ворот должен быть удобен для ежедневного пользования авто.  Минимальный проем ворот – от 3м, чтобы автомобиль легко проезжал в ворота и выезжал на улицу. По высоте каркас – не менее 1,6м. Ширина калитки должна совпадать с уровнем ворот в самой нижней точке, если оконечность делается в виде венца. Калитка должна быть удобна для прохода человека любой комплекции – от 0,75м до 1м.

Самая простая в исполнении конструкция — это распашные ворота из профнастила

Нередко сварка ворот из профильной трубы производится как часть ранее установленного забора. Общий эскиз позволяет в малейших деталях представлять конечный результат. Поэтому, каким бы ни был выбор готовой иллюстрации, придется перечерчивать для адаптации к своему двору.

Весь приобретенный металл предварительно просматривают с целью выбраковки профиля с дефектами – при нарезке он сгодится на короткие и вспомогательные детали. Места трубы с признаками коррозии перед резкой требуется зачистить наждачной бумагой или металлической щёткой.

Детали для отделки готовят своими руками отдельно. Элементы для украшения в виде ажурной ковки можно приобрести готовые – в специализированных отделах строительных супермаркетов или в кузнечной мастерской.

После нарезки заготовок на ворота из профильной трубы своими руками понадобится арендовать сварочный аппарат или нанять специалиста. Это обходится недешево

Советы по отделке

Металлоконструкция ворот в обязательном порядке должна быть надёжно защищена от воздействия природных факторов. Для этого применяется грунтовка по металлу и эмаль, которая после высыхания грунта наносится с помощью кисти, валика или пульверизатора. Можно использовать аэрозоль в баллончике, предлагаемую на рынке.

Не принципиально, когда осуществлять покраску — до навески створок или после монтажа

Важно обеспечить качественное покрытие эмалью всех частей металлоконструкции. Имеется возможность улучшить внешний вид ворот, используя различные материалы и элементы декора

Декорирование ковкой

Можно оригинально декорировать ворота из профильной трубы коваными деталями.

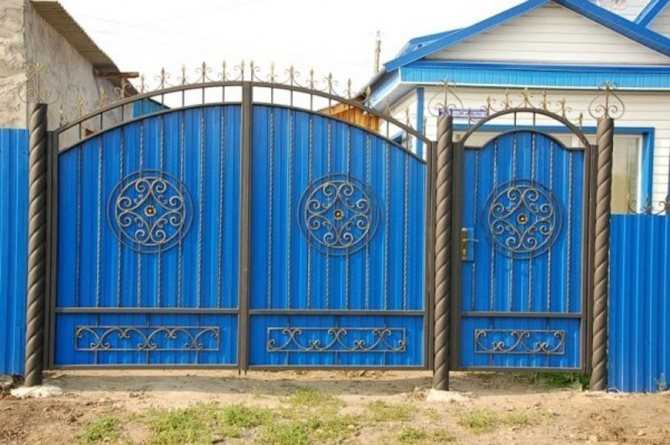

Для оформления использованы кованые элементы

Самостоятельно изготовить кованые элементы проблематично. Их можно приобрести в специализированных магазинах или заказать в кузнице.

Сочетание кованых элементов и гнутых прутьев создаёт оригинальный узор

Готовый декор несложно приварить самостоятельно к готовому изделию в необходимых местах, создав оригинальный узор.

Применение профлиста

Использование для зашивки каркаса ворот профильных листов позволяет снизить расходы на изготовление.

Бюджетный вариант отделки

Широкая цветовая гамма предлагаемых в торговой сети профлистов позволяет гармонично вписать конструкцию в интерьер участка.

Цвет профильного листа подчёркивает отделку здания

Небольшая масса способствует снижению нагрузки на подвесные петли.

Отделка древесиной

Древесина, которую можно применить для декорирования ворот, отличается оригинальной текстурой и придаёт изделию презентабельный вид.

Фактурная древесина делает ворота презентабельными

Материал требует дополнительной обработки для предохранения от влаги и растрескивания.

Древесина, покрытая лаком, устойчива к влаге

Использование сетки

Металлическая сетка — бюджетное решение для оформления. Используя сетку, можно легко обшить металлоконструкцию каркаса и обеспечить возможность свободного обзора прилегающей территории.

Такие ворота обеспечивают возможность обзора

Сетка, изготовленная из оцинкованной проволоки, менее подвержена коррозии и отличается долговечностью.

Вариант ворот с проволочной сеткой

Обшивка поликарбонатом

Поликарбонат — современный материал, используемый при изготовлении конструкции.

Сочетание поликарбоната с ковкой улучшает товарный вид

Лёгкость материала и простота крепления делают его популярным.

Вариант отделки ворот цветным поликарбонатом

Применение поликарбоната различных цветов позволяет творчески подойти к оформлению.

Зашивка металлом

Металлические листы — простое и быстрое решение для зашивки каркаса.

Ворота, зашитые металлом, выглядят эстетично благодаря применению декоративных элементов

Обладая повышенной прочностью, материал отличается значительной массой. Это увеличивает вес створок и требует дополнительного усиления конструкции.

Процесс выполнения работ

Перед тем как начать сооружение ворот своими руками из профильной трубы, необходимо определиться с их дизайном. Так, конструкция может выполняться по одному из следующих типов:

• ажурные;
• кованые;
• решетчатые;
• обшитые деревом, сайдингом или профлистом.

Если новичок решил самостоятельно сварить ворота, специалисты советуют остановить свой выбор на распашных. Их достаточно просто сделать, воспользовавшись заранее подготовленным проектом, материалом и специальным оборудованием.

Подготовка чертежей

Проект необходим для грамотного расчета объема материала и длины заготовок. При этом следует учитывать, что размер конструкции должен быть приемлем для частого использования автомобиля.

Таким образом, проем – не менее 3 м, а высота – более 1,6 м. В случае, если предполагается в конструкции калитка, то ее ширина должна составлять не менее 1 м, такое расстояние будет достаточным для входа-выхода человека с любой комплекцией.

В том случае, если новые ворота необходимо поставить на ранее возведенный забор, подготовить их эскиз все же следует. Делается это для того, чтобы тщательно продумать все детали будущей конструкции и выбрать для нее лучший вариант дизайна, который будет гармонично вписываться в общий вид приусадебного участка.

Обработка материала

Перед тем как начать собирать конструкцию, следует подготовить весь материал для будущих работ. Для этого профильные трубы необходимо тщательно осмотреть с целью выявления на них дефектов.

Если изъяны будут замечены, то части такого профиля лучше использовать для вспомогательных элементов, но не для опор и рамы. В случае, если на заготовках будут обнаружены коррозийные образования, профиль следует зачистить с помощью наждачной бумаги перед тем, как резать.

Детали, которые предназначены для отделки, готовятся отдельно. В зависимости от сложности композиции и опыта работы со сваркой, ее можно сделать самостоятельно, заказать у мастера, либо приобрести готовые ажурные мотивы в специализированных магазинах.

Установка опорной конструкции

После того как все необходимые предварительные работы выполнены, можно приступать непосредственно к возведению конструкции. Для начала следует произвести замеры согласно чертежу проекта и поставить разметку под 3 ямки. Такое количество лунок необходимо в случае, если в проекте предусмотрена калитка.

Для установки опоры для ворот вырываются ямки округлой формы, диаметр которых составляет не более 0,5 м, а глубина – до 1 м. Дно всех лунок засыпается песком либо щебнем и тщательно утрамбовывается. Затем в них устанавливаются опоры из профильных труб в строго вертикальной форме. Чтобы этого добиться, используют строительный уровень.

После того, как столбы выровнены, ямки засыпаются щебнем, перемешанным с цементирующим раствором до заполнения. Таким образом, получается своеобразный фундамент под каркас ворот и, чтобы выполнять с ним дальнейшие действия, необходимо выждать время до его полного затвердения. Как правило, данный период длится неделю-две, в зависимости от погодных условий.

Сборка рамной конструкции

Пока фундамент под опоры застывает, можно заняться сваркой рамной конструкции для ворот. Чтобы она полностью соответствовала своему предназначению, необходимо соблюдать во время работы точность и аккуратность, то есть расстояния между отрезками должны оставаться неизменными, а сварочные швы выглядеть привлекательно – без громоздких наплывов.

После того как рама готова, к ней приделывают оставшиеся части конструкции с помощью сварки. Вешаются створки на предварительно зафиксированные на опоры петли, которые не должны скрипеть и заедать.

Завершающим этапом в изготовлении ворот является удаление жира и масла с поверхности материала, его грунтовка и дальнейшая покраска. Обезжиривание каркаса проводится с помощью обычного растворителя, а к выбору грунтовки и краски следует подойти основательно, чтобы надолго сохранить привлекательный внешний вид конструкции.

Сварить крепкие ворота из профтрубы своими руками, особенно распашные, не будет сложно даже новичку. Главное в данном процессе – грамотно составить чертеж, сделать точные замеры, просчитать нужное количество материала и выполнить саму сварку деталей. Если опыт в таких работах полностью отсутствует, ее лучше доверить опытному мастеру, а установку провести уже самостоятельно.

Необходимые для работы инструменты

Для монтажа потребуется следующий набор инструментов:

• сварочный инверторный аппарат (с мощностью от 220 Вт);
• уровень, отвес (необходимо для выставления вертикальности опор);
• шуруповерт (необходим для крепежа листа к каркасу, дополнительно можно использовать заклепочную машину со стальными заклепками);
• болгарка для нарезки профильных труб и зачистки сварных швов;
• ножницы по металлу (используются для резки профнастила, для других материалов обшивки можно использовать пилу или электролобзик);
• лопата, ручной бур для копки ям под опоры.

Комплект материалов для установки будет включать в себя следующее:

• профлист или любой другой материал для обшивки створки (размеры створки и калитки вычисляются предварительно, они должны учитывать наличие опорных столбов и рамы);
• профильные трубы (для опорных столбов применяются квадратные трубы с сечением 80х80 или 60х60 мм, для каркаса – 40х40 мм, для усиливающих лаг – 20х20 мм);
• набор саморезов (можно дополнительно использовать стальные заклепки, если расчетные ветровые нагрузки большие);
• ручки, замки, петли;
• грунтовка, краска для защиты опор и рамы и сварных швов от коррозии.

Если для ворот будет использоваться обшивка в виде стальных листов, деревянных щитов или элементы ковки, профильные трубы надо брать с большим сечением – до 100х100 мм, а для каркаса – до 50х50 мм. В этом случае сечение перемычек составит 25х25 мм, этого будет достаточно для сборки прочной, долговечной конструкции, устойчивой к ветровым и снеговым нагрузкам.

При сборке каркаса с использованием сварки потребуются:

• сварочный инвертор;
• набор электродов;
• болгарка;
• уголок, рулетка и уровень;
• насадка-круг для шлифовки сварных швов;
• маска, перчатки для защиты во время работы;
• кисти и валики для обработки поверхности после сварки.

Правила расчёта размеров конструкции

Определившись с материалом каркаса и обшивки, необходимо заняться созданием схемы, которая в первую очередь включает в себя размеры. Несмотря на свою простоту, распашные ворота требуют точных расчётов, чтобы в итоге они смогли встать идеально на своё место

При этом важно помнить о таких особенностях:

1. размер ворот в распахнутом виде должен позволять беспрепятственно проходить автомобилю крупных габаритов. Лучше оставить около полуметра с каждой стороны от стойки ворот, чтобы автомобиль мог спокойно проехать, не задев конструкцию. Соответственно, учитывается и пространство, которое будут занимать открытые створки;
2. эскиз будущих ворот должен включать указания всех габаритов и параметров, даже если они кажутся маловажными. Ширина и длина конструкции должны быть пропорциональны пространству, в которое будет установлена калитка. Обязательно должны быть указаны размеры металлических столбов, выполняющие роль опоры;
3. при создании чертежа соблюдается масштабирование с реальными параметрами и материалами. Согласно эскизу и его масштабу рассчитывается количество и метраж профтруб, а также будущая обшивка.

Подготовка к изготовлению калитки из профнастила своими руками

Основные этапы подготовки заключаются в:

1. определение типа изделия – совмещенная с воротами или отдельная, тип опор;
2. выборе необходимых размеров – ширина, высота, толщина;
3. построении чертежа с учетом планируемой методики сборки – сварной или с помощью крепежных элементов;
4. расчет необходимого сечения профиля для всех деталей с учетом нагрузки на конструкцию, в том числе от материала заполнения каркаса;
5. расчет количества материалов;
6. подготовка места для установки.

О типе изделия уже говорилось. Поскольку изготовить встроенную в ворота калитку сложнее, чем отдельно расположенную, рассмотрим более простой вариант – закрепляемая на металлических столбах опоры отдельно расположенная модель с прямоугольной рамой, усиленной раскосами, и заполнением каркаса профлистом.

В качестве методики сборки принимаем сварку для каркаса и крепление саморезами по металлу профлиста. Крепление петель для калитки также с помощью сварки, опорные столбы вкапываются в грунт и бетонируются.

На эскизе сразу же указывается место расположения раскосов, сечение профиля для трубы. Фактически представленную иллюстрацию можно считать чертежом, поскольку на ней указаны все основные подробности конструкции. К эскизам изображение относится только в силу несоблюдения масштаба и отказа от ГОСТовского оформления. Указан только один столб, но поскольку второй необходим для монтажа запорного устройства, его конструкция и выбранный профиль выбираются аналогичными

На сечении Б-Б показаны два варианта конструкции калитки – из трубы с прямоугольным сечением и уголка. Размеры полок профиля 40х25 мм одинаковы, это связано с необходимостью обеспечения прочности каркаса.

Расчет количества материалов логично связан с размерами калитки. Так, для высоты 2 м и ширины 1 м потребуется для:

• каркаса – трубы 60х60 мм 6 м (2+2+1+1);
• крепления заполнения – трубы 40х25 мм, 6 м;
• раскосов и поперечины – 4 м, здесь для определения длины диагональных участков используем стандартную формулу – сумма квадратов катетов прямоугольного треугольника равна квадрату гипотенузы. Для катетов 1 и 1 м гипотенуза равна , то есть примерно 1,4 м. Два раскоса по 1,4 м (округляем до 1,5 м) и поперечина в 1 м составляет расчетное число 4 м;
• стоек (опор) – 2 отрезка по 3 м. Увеличение длины опор необходимо для качественного заглубления их в грунт и бетонирования. Поскольку профиль полый, для защиты его от коррозии потребуется сверху установить подходящие заглушки.

Дополнительно следует приобрести пластины 15…30 х 20…40 см для крепления усиления под замок (засов), подходящие петли для навеса калитки. При желании улучшить конструкцию декоративными планками (и заодно затруднить проникновение на участок через калитку) потребуются полосы металла, суммарная длина которых составит 4м для установки только по боковым сторонам или 6м для монтажа по всему периметру.

На предложенной иллюстрации декоративная планка (наличник) установлена только с одной стороны.

Рекомендации по выбору материала для обшивки

Самыми популярными материалами, которыми получится украсить ворота, считаются:

• профлист;
• поликарбонат;
• евроштакетник;
• ковка;
• доска (обрезная, необрезная);
• металлические листы;
•  сетка-рабица;
• панели из ПВХ.

Фиксация профнастила, металлического штакетника, поликарбоната выполняется кровельными саморезами или заклепками. Цвет подбирается в тон листов.

Крепеж выполняется с наружной стороны двора или с обеих сторон. При монтаже ворот гаража используется исключительно односторонняя фиксация.

Тематический материал:

• Выбираем лучший профнастил для забора
• Забор из металлического прутка

При крепеже цельных металлических листов применяется сварка. Они весят много, поэтому нужно предусмотреть монтаж усиленных петель.

Этапы работ

Приготовьте место для сварочных работ и инструменты. В качестве ровной поверхности используйте лист ОСП, или выставленные по уровню две толстые доски. Для резки и зачистки металла необходима болгарка и набор кругов. Сварочный аппарат, маска и электроды, струбцины для фиксации элементов конструкции, мерительный инструмент – без этого не стоит и начинать.

1. Первый этап – делаем чертеж. Замеряем место установки (если оно готово), учитываем размеры малой техники, которая будет проходить в калитку (мотоцикл, скутер, мотоблок, тележка), направление открывания. Чертим или рисуем подробный эскиз с указанием размеров и расположением всех элементов декора, петель и запоров.
2. Нарезаем профильную трубу по размерам чертежа. Стыки можно делать двумя способами: под прямым углом и под 45°.У прямоугольных стыков остаются открытыми торцы, их надо закрывать пластинами и заваривать. Поэтому предпочтительнее рез под углом. Зачистите кромки. Пользуясь болгаркой, не забывайте о правилах безопасности.
3. Разложите все части каркаса на столе, состыкуйте и проверьте соответствие размеров чертежу.
4. Скрепите отрезки струбцинами и прихватите сваркой в нескольких местах. Окончательно удостоверьтесь в прямых углах и правильности расположения всех частей.
5. Проварите все швы, сначала с одной стороны, потом с другой. Проверьте качество швов.
6. Приварите петли.
7. Осталось зачистить швы болгаркой, загрунтовать и покрасить. Принимайте поздравления, вы сварили основу калитки своими руками.

Необходимые для работы инструменты

Инструменты для установки калитки

Для земляных работ используют штыковую лопату, лом. Переносят песок, щебень, цемент носилками или ведрами, замешивают в бетономешалке. Маленький объем смеси можно приготовить вручную в корыте, мешают совковыми лопатами. Для сваривания калитки из профиля нужна сварка, к ней покупают расходные материалы.

Другие инструменты:

• трамбовка для щебня, песка, электрический вибратор для бетона;
• болгарка с зачистным и отрезным кругом по металлу;
• электрический шуруповерт и дрель;
• уровень, угольник, отвес, рулетка 5 м, керн.

Углошлифовальной машиной (болгаркой) отрезают детали каркаса и диагоналей, с применением шлифовального круга зачищают сварные швы от окалины. В разных случаях могут потребоваться другие инструменты, например, топор, для рубки корней в земле.
