Калитка из профильной трубы своими руками: пошаговая инструкция, как сварить. Все об изготовлении каркаса калитки по схемам и чертежам

Подбор материала

Внешний вид входной группы определяет выбор строительных материалов для опорных столбов и зашивки полотен. Можно сварить калитку из круглой трубы, но на нее неудобно крепить петли, а при соединении углов рамы возникают сложности. Квадратное сечение позволяет избежать подобных трудностей.

Внутреннее заполнение делают из сетки, художественной ковки, такая структура смотрится ажурно, приоткрывает обзор внутреннего пространства двора. Профнастил применяют чаще из-за богатого выбора цвета и рисунка под камень, дерево.

Для полотна используют ячеистый или монолитный поликарбонат, ставят сэндвич-панели. Иногда сочетают кованые элементы с деревянным заполнением.

Характеристики профтруб

Профильными называют трубы, сечение которых отличается от круглого, например, бывает овальное, прямоугольное, квадратное. Для калиток применяют два последних вида. Сырьем является низкоуглеродистая сталь (09Г2С или Ст3Сп). Есть варианты профтрубы из нержавейки.

Характеристики материала:

прочность и долговечность;
невысокая стоимость;
небольшая масса.

Какие недостатки могут быть у ворот из профильной трубы

Не играет роли, изготавливаются ворота в гараж из профильных труб или для частного дома, дачи, всегда принимают во внимание минусы использования. Это позволит избежать неприятностей в процессе эксплуатации воротного ограждения

Недостатки:

вероятность ржавления, если конструкция не защищена от атмосферных осадков, в первую очередь при таких условиях подвергается разрушению сварной шов;
из-за большой площади поверхности профтруб возникают сложности с обработкой – увеличивается время строительства, т. к. сначала нужно несколько раз покрыть конструкцию грунтовкой, а затем – краской.

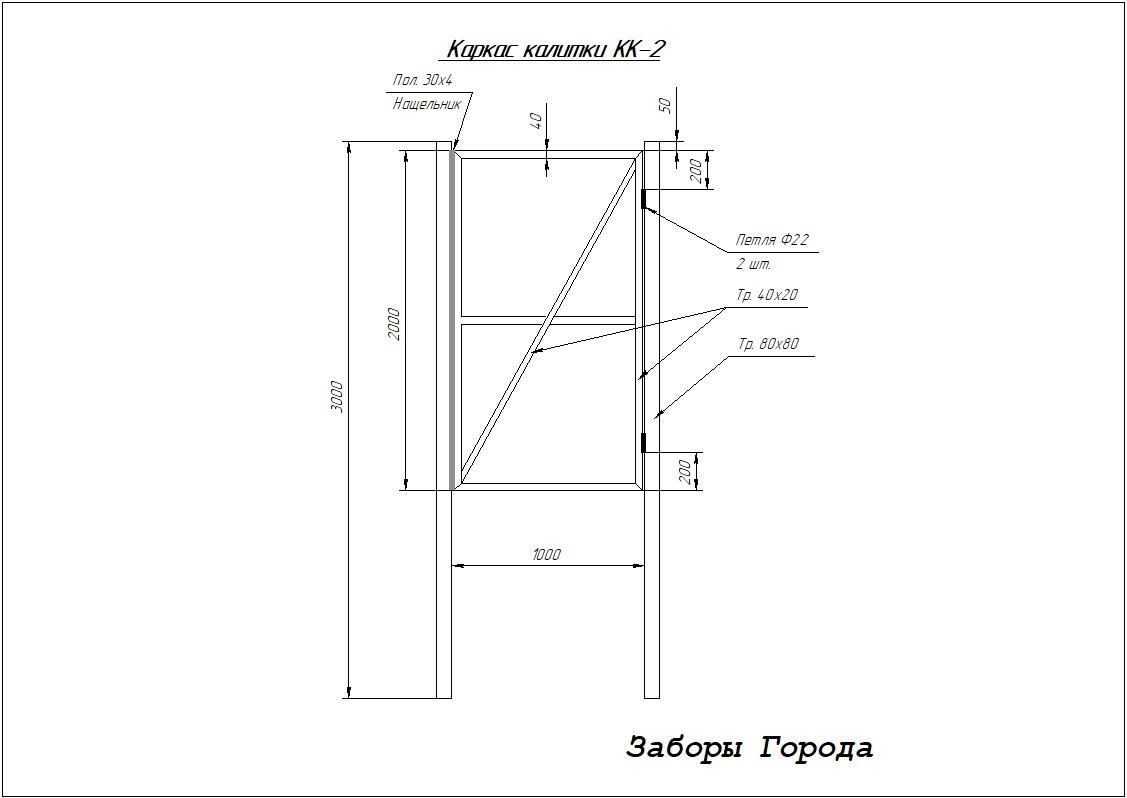

Чертеж

Начальным этапом изготовления калитки является разработка чертежа

Только после того, как чертеж будет готов можно приступать к покупке материалов, поэтому крайне важно, чтобы он был сделан максимально точно. Если вы не уверенны, что сможете сделать чертеж самостоятельно, то лучше воспользоваться готовым

Главное сразу определиться с размерами будущей калитки. Самой подходящей шириной считается диапазон от 900 до 1200 мм.

Проектирование сможет сделать человек и без специального образования, так как калитка сама по себе не является сложной конструкцией.

Как сделать калитку из профиля?

Для монтажа понадобится минимальный набор необходимых инструментов и несложная схема.

Составление проекта

Макет нужен для точного определения количества необходимых материалов и качественного исполнения работы.

Важно точно просчитать размеры, чтобы не возникало проблем с закрыванием-открыванием калитки. Составить схему самостоятельно несложно, главное правильно рассчитать необходимую высоту и ширину конструкции

Составить схему самостоятельно несложно, главное правильно рассчитать необходимую высоту и ширину конструкции.

Оптимальными размерами для калитки считаются:

ширина — от 90 см до 120 см,
высота — обычно соответствует высоте ограждения, что визуально смотрится более эстетично, хотя это совсем не обязательное условие.

Подготовка инструментов и материалов

После выполнения схемы можно рассчитать, сколько материала потребуется, и подготовить трубы, отделочный материал и необходимые инструменты:

непосредственно профильные трубы;
дрель со сверлами;

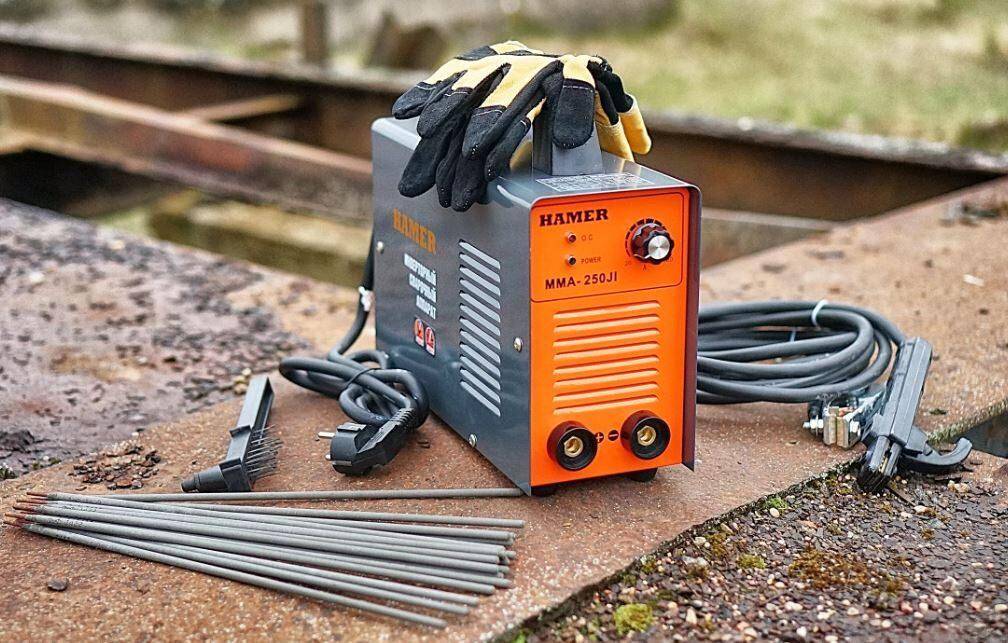

сварочный аппарат;

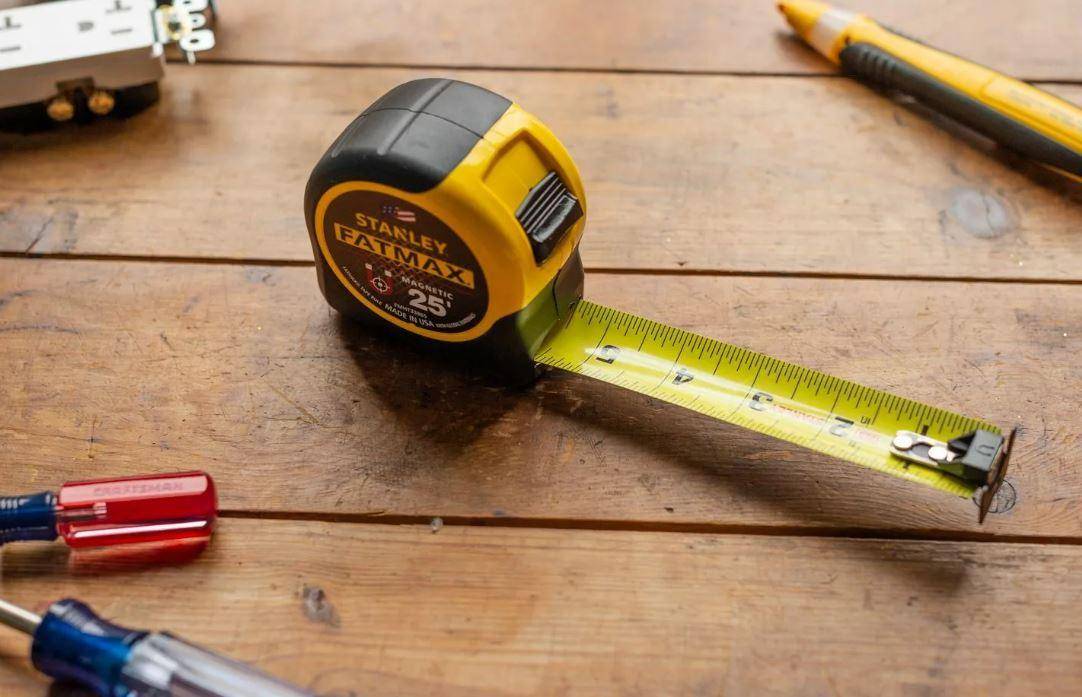

рулетка;
молоток;

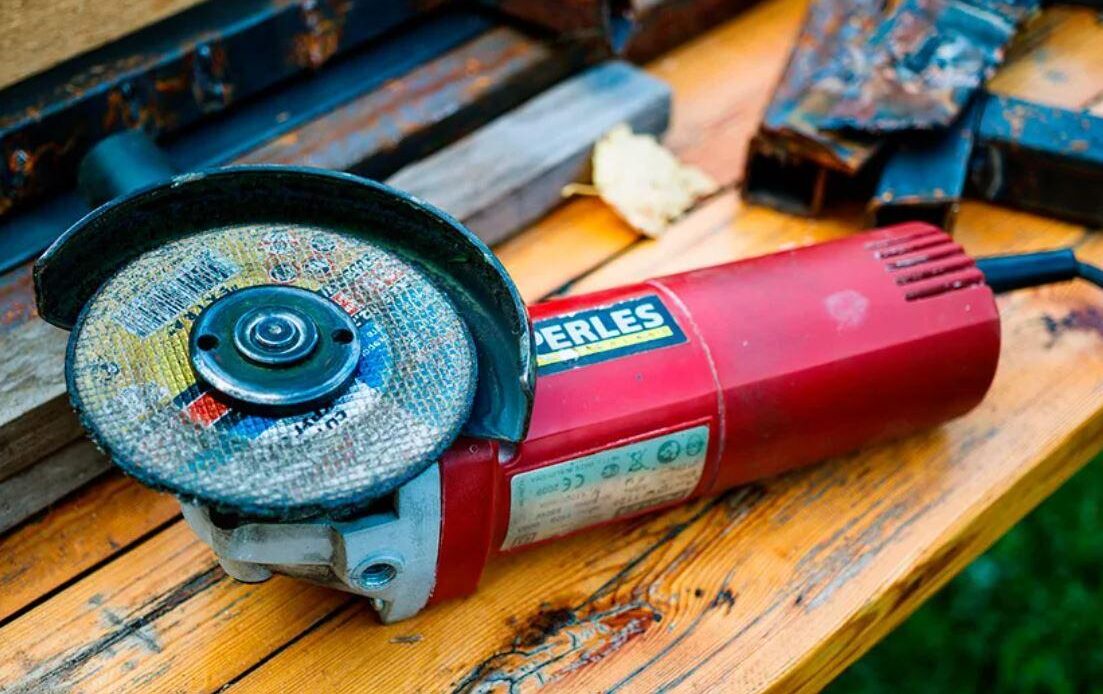

болгарка;
аппарат для распыления покрытия;
краска;
грунтовка;

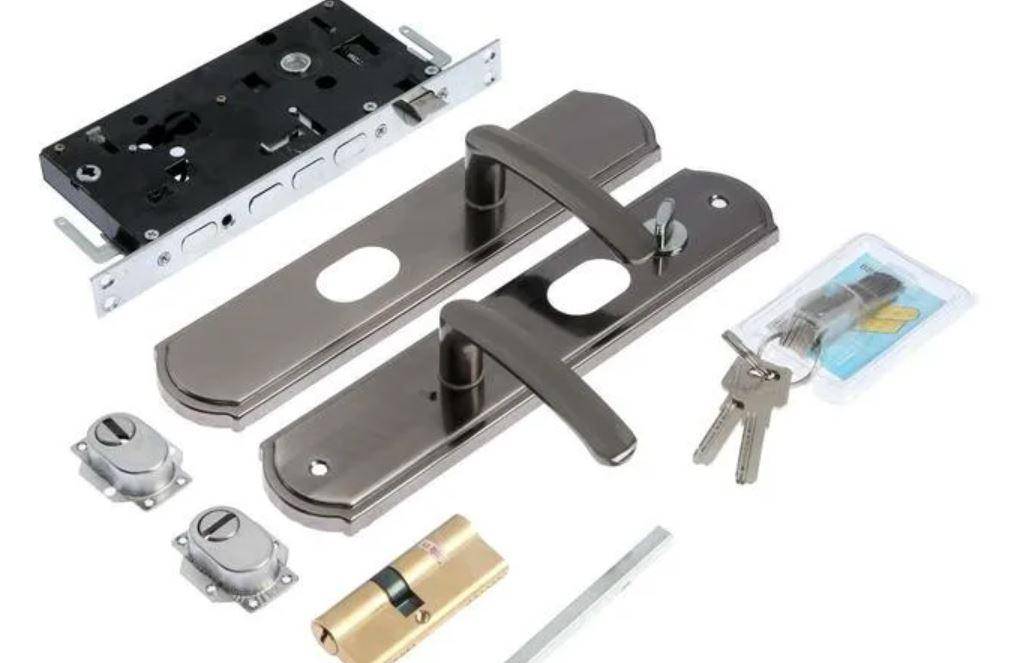

петли, замки, засовы;
декоративные элементы и т. д.

Монтажные работы

Монтаж представляет собой следующую последовательность работ:

Разметка и подготовка материалов.
Установка опорных столбов.
Сварка каркаса из профильной трубы.
Установка диагоналей. Они предназначены для крепости и большего срока эксплуатации конструкции.
Нанесение краски и антикоррозийного покрытия.
Обшивка или декор.

Устанавливаем опоры

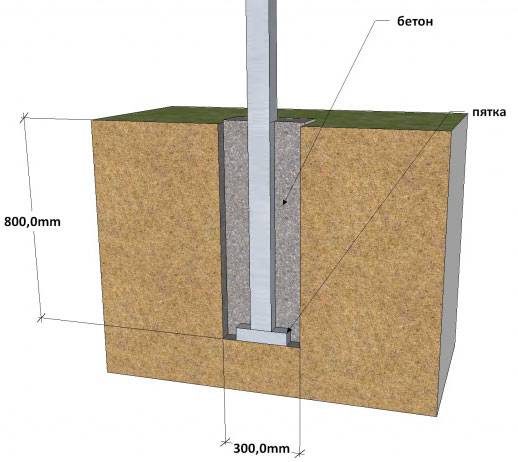

Процесс заключается в том, что в скважины, расположенные параллельно, устанавливаются опорные столбы, засыпаются щебнем и заливаются цементным раствором.

Чаще в качестве опоры используются профильные трубы с сечением 60 x 60 мм. Длина столба должна быть такой, чтобы углубление в земле было не менее, чем на 0,7 м, чтобы конструкция держалась надежно.

Соответственно, глубина скважины под яму должна быть не менее метра, рекомендуется использовать для рытья ямобур, который можно взять в аренду за небольшую плату. На дно такой скважины насыпается слой щебня, т.е. делается своеобразная подушка для столба.

Цементный раствор готовится из песка, щебня и цемента в следующих пропорциях: на 2 части песка 4 части щебня и одну часть цемента.

Роль опор могут выполнять и кирпичные столбы, но это более дорогой вариант, который требует к тому же навыков кирпичной кладки.

Особенности установки каркаса и крепления к столбам

От качественно сваренного каркаса зависит функциональность всех элементов.

Если для монтажа используются не новые трубы, лучше предварительно зачистить их шлифовальным диском. Новые трубы достаточно просто обработать растворителем.
После нарезки профильной трубы на части нужных размеров необходимо обработать их болгаркой, чтобы удалить зазубрины и сделать поверхность гладкой.
Разложив детали на полу или на столе по макету, плотно прижать их к горизонтальной поверхности и сварить стыки. Места сварки необходимо также зачистить болгаркой.

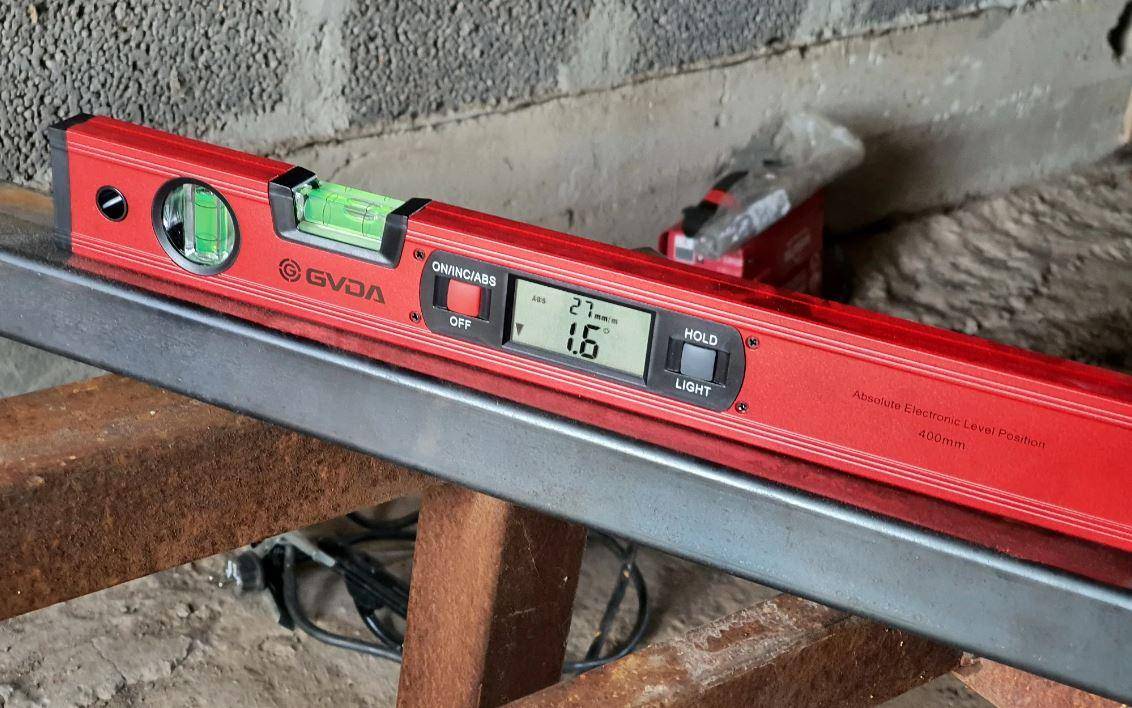

Не стоит проваривать одновременно все элементы, перед сваркой тщательно проверьте все углы уровнем, а затем на диагональ. Так удастся избежать неточностей и так называемого «пропеллера», т.е перекоса конструкции. Желательно приварить и поперечные трубы для придания жесткости конструкции. Их можно располагать или параллельно верхней и нижней планке калитки, или по диагонали.

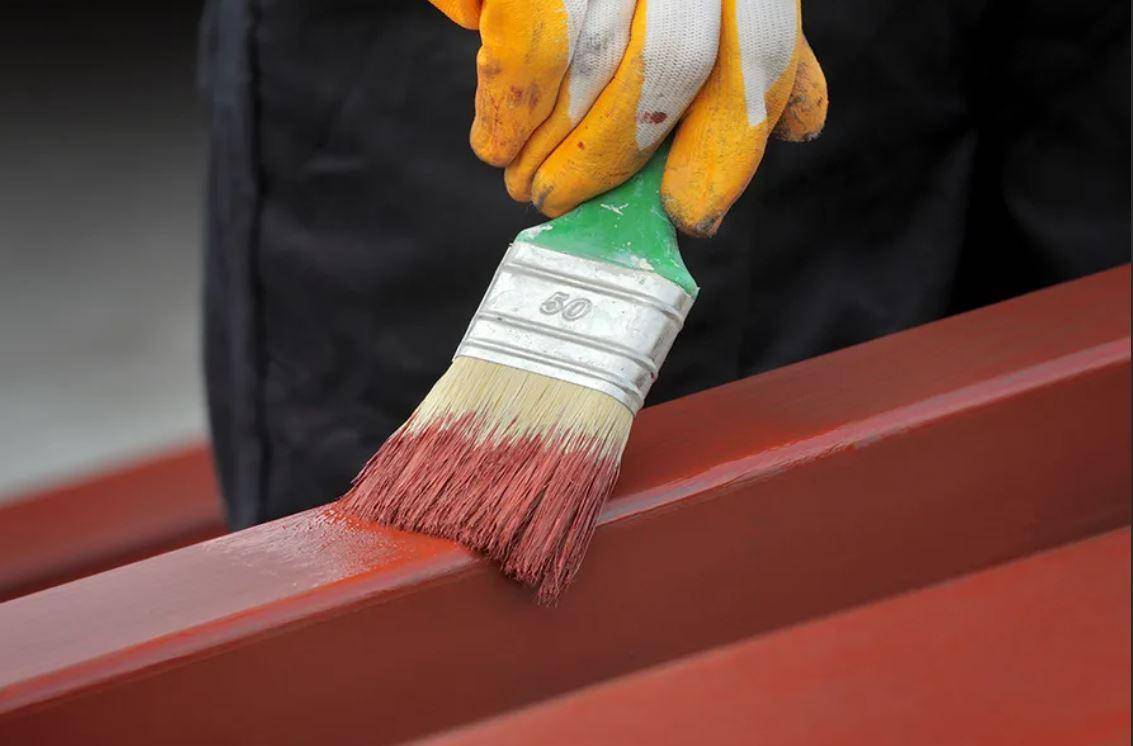

Покрытие может быть любым: краска, эмаль и т. д. Перед покрытием следует обработать трубы грунтовкой для более качественного сцепления (адгезии) краски с поверхностью трубы.

Чтобы прикрепить калитку к столбам навесы должны быть большого размера, опытные мастера рекомендуют использовать для этого крепления на основе подшипника, это обеспечит долгую и надежную работу калитке.

Типы ворот с калиткой

Если говорить о воротах с калиткой, то их существует два типа, а именно распашные и раздвижные. И те и другие можно сделать самостоятельно, но второй тип будет немного сложнее, так как для создания роликов могут потребоваться дополнительные навыки.

Расп-ные ворота

Строение с такими воротами потребует от вас тех же усилий, что и изготовление простой калитки из профилированной трубы. Все, что вам будет нужно, это рассчитать количество материалов, нарезать и сварить каркас и после этого установить конструкцию.

Разд-ные ворота

Этот тип ворот изготовить будет сложнее. Так как на их создание пойдет больше времени, материалов и ваших усилий. Любые отклонения в размерах недопустимы. Вам нужно будет также точно рассчитать массу всей конструкции, ведь от этого зависит то, какие вам нужны буду ролики.

Теперь вы знаете, как сварить калитку из профильной трубы. Так же вы знаете как сделать, чтобы она прослужила долго и радовала своих владельцев.

Тщательная подготовка – половина успеха

Чертеж с указаниями размеров и материала для изготовления своими руками

Металлическая калитка изготавливается по заранее подготовленной схеме с участием сварочного аппарата. И как только материал будет приобретен, следует подготовить рабочее место.

Профессиональные сварщики прекрасно понимают, насколько важен и удобен сварочный стол. Конечно, его отсутствие не должно остановить все работы. Можно заменить профессиональный стол просторной ровной поверхностью, на которой своими руками сооружается подобная конструкция. По уровню выставленные подставки накрываются листом ЦСП (цементно-стружечная плита). На нем удобно будет сделать чертеж будущей конструкции и провести сварочные работы.

Перед началом работ требуется уяснить некоторые моменты:

от нагрева металл расширяется, а при остывании снова сужается, поэтому весь процесс сварки требует постоянных измерений;
если калитка своими руками будет изготавливаться из ржавого материала, то перед процессом сварки рекомендуется его тщательно очистить, это позволит делать ровные и аккуратные швы;

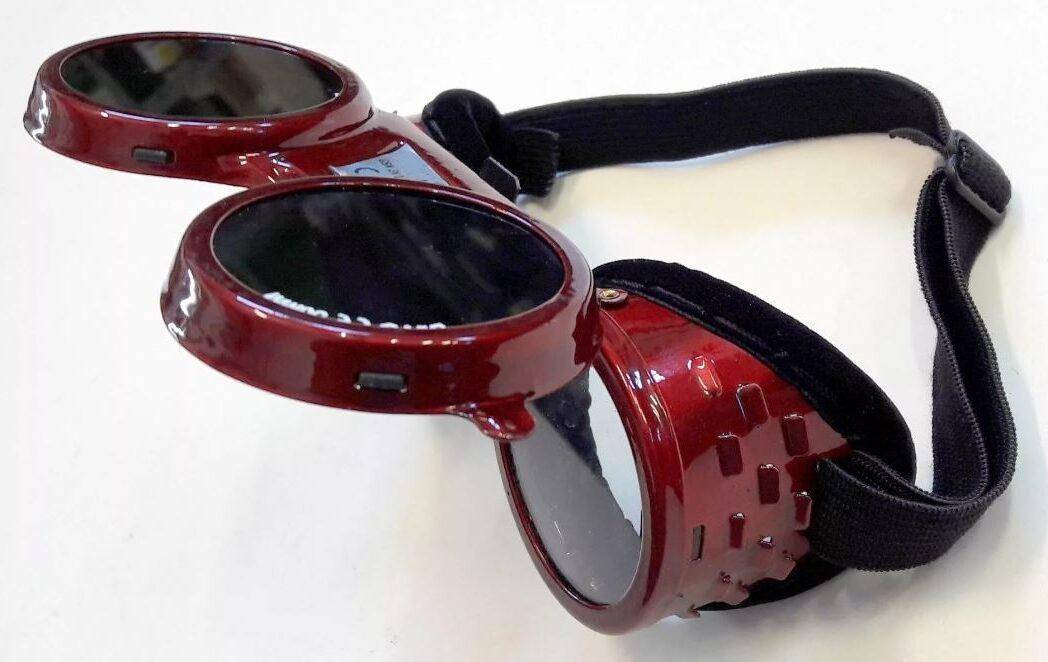

забота о безопасности проведения сварочных работ занимает не последнее место.

Будем рассчитывать на то, что у вас уже есть навыки работы со сварочным аппаратом, и о выборе электродов и режиме тока упоминать не будем.

Особенности

В отличие от обычной круглой трубы, бывает овальной, прямоугольной или квадратной. Эта особенность обеспечивает не только прочность, сравнимую с круглыми аналогами, но и наделяет такими свойствами (жёсткость и прочность крепления), которые облегчают монтаж сложных конструкций. Также профильный металлопрокат обладает меньшим весом (до 2/3) в сравнении с круглым аналогом, что позволяет снизить нагрузку на фундамент, и тем самым уменьшить его стоимость.

Форма трубы

Изготавливают с помощью электросварки, собирая из отдельных элементов секционные конструкции, которые в дальнейшем монтируют к опорам. Металлический профиль позволяет создавать очень сложные сооружения различных форм и использовать декоративные элементы.

Подбираем материалы для каркаса и обшивки

Чтобы изготовить надежную калитку для забора в частном секторе, нужно правильно выбрать материалы.

Для сборки рамки створки стандартных размеров потребуется купить профильную трубу сечением (квадрат) 40*40 мм или 60*30 мм.

При монтаже замка пригодятся металлические пластины – 15*20 см, 30*40 см. Они выступают элементами усиления фурнитуры.

Фото: обработка сварных швом петли

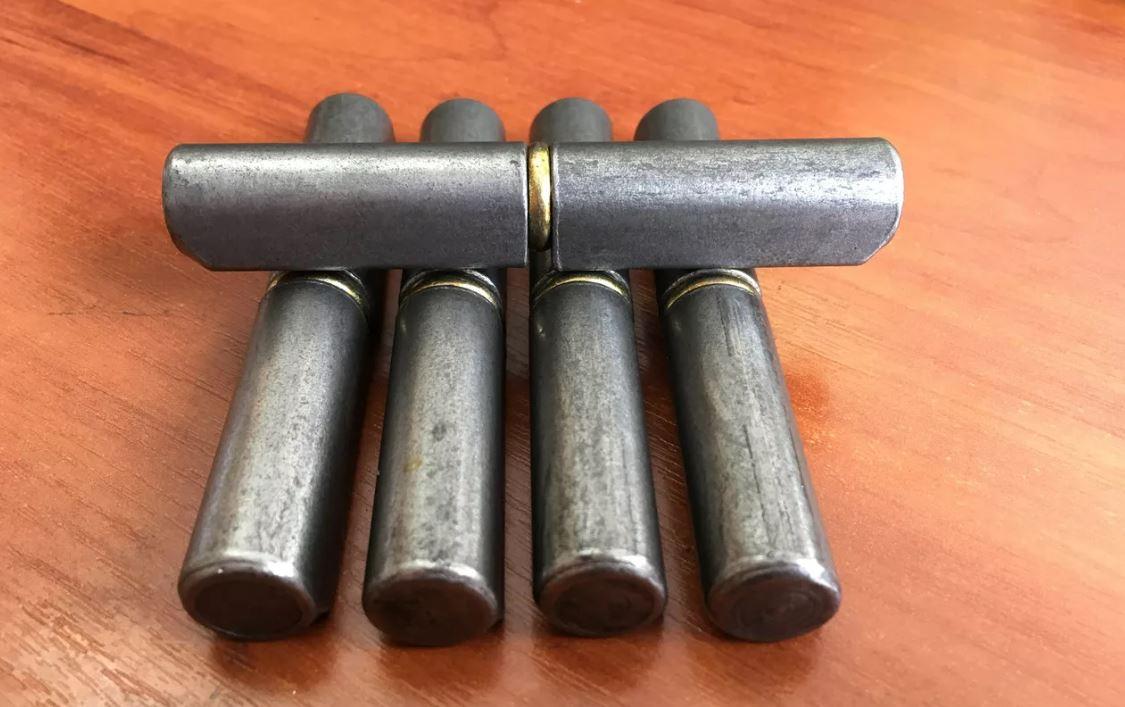

Для навешивания створки – 2 дверные петли ф30 мм. Материал – металл, полимер (на выбор).

Подробные рекомендации по выбору профнастила.

Красивым дополнением станут кованые элементы. Они украсят каркас и усилят его прочность, устойчивость к взлому.

Как изготовить ворота самостоятельно

Прежде чем приступать к изготовлению ворот, важно определиться с выбором материала, сделать чертеж и необходимые расчеты, подготовить инструменты и материалы, и только потом приступать к монтажу, соблюдая пошаговую инструкцию

Подготовительные работы

Для правильного расчета, составления проекта, чертежей и смет на материалы и монтажные работы по производству и установке ворот, следует тщательно продумать все нюансы:

Выбрать конструкцию, определить надобность установки автоматики. Ворота можно сделать цельными, на несколько створок, откатными.
Продумать обшивку и цветовой тон каркаса.
Выполнить необходимые замеры. Во двор должен беспрепятственно въехать не только личный автомобиль владельца, но и машины различных коммунальных, медицинских, пожарных служб. Кроме этого, учесть нужно площадь, необходимую воротам для распахивания.
Разработать подробный чертеж с указанием размера и месторасположения калитки, дополнительными петлями, элементами усиления, подключение автоматических устройств.
Согласно выполненному эскизу, определяется метраж трубы и необходимое количество обшивки, закупается материал.

Как сделать необходимые расчеты для конструкции?

Для изготовления опор обычно используют стальную трубу, диаметром 100 х 100 мм, а устройство каркаса выполняют трубами 50 х 50 мм. Для сваривания перемычек и продольных полос, нужно подготовить куски труб 40 х 20 мм.

Согласно разработанному плану, необходимо закупить материал, кроме этого понадобятся мелкие детали, фурнитура и вещества для обработки поверхности: грунтовка, краска и кисточка для покрытия всех деталей, цемент и песок для приготовления раствора, сварочный аппарат с электродами в комплекте, болгарка, молоток, уровень, строительный уголок, петли, замок, саморезы.

После покупки всех необходимых материалов и подготовки строительных инструментов, можно приступать к подготовке деталей и монтажу.

Виды калиток из профтрубы

Ворота и калитка смотрятся цельно и гармонично, когда их делают одной высоты в едином художественном стиле. По типу заполнения изделия бывают коваными, металлосварными, открытого и закрытого типа. Выбор зависит от особенностей участка, архитектуры дома, а также задачи, которую выполняет ограждение.

Объединяет все виды калиток первооснова — профтруба

Внешний вид конструкции с элементами ковки

Конструкция из профнастила выглядит как рама, обшитая профлистом. Пространство заполняют двумя способами. Первый – профнастил прикручивают сверху каркаса. Второй способ – лист вставляют внутрь рамы.

Вариант устройства дверцы из профилированного листа

Конструкция получается жесткая, удобная для крепления профлиста. Плюсы: изделие легкое, цена невысокая, монтаж простой. Минусы: требуется аккуратное отношение, чтобы не повредить профлист, требуется установка резинового уплотнителя, чтобы готовое изделие бесшумно закрывалось.

Калитка закрытого сварного типа — к каркасу приваривают металлический лист толщиной 1,5 мм или 2 мм, получается прочная конструкция, которую оформляют узорами из кованых элементов или создают строгие формы. За счет металлического листа конструкция выходит тяжелая, вес изделия 1х2,5 м приблизительно 70 кг.

Пример создания кованой сварной модели

Производитель предлагает готовое изделие с комплектом, в который входят засовы, навесы, проушины, его стоимость 13000 руб. Дополнительно можно приобрести столбы 80х80х3 мм длиной 3 м за 1300 руб. Плюсы: надежность, долгий срок эксплуатации. Минусы: высокая цена и большой вес.

Открытый тип калитки, в котором пространство заполнено выгнутой для жесткости сеткой из проволоки 3–6 мм. Детали выкрашены специальным способом в несколько слоев, гарантия изделия 20 лет. Калитку из 3D-сетки устанавливают вместе с аналогичными системами ограждения.

Входная группа из объемной сетки позволяет огородить участок от несанкционированного проникновения

Цена ограждения зарубежного производства составляет 10000 руб. за изделие 2х1 м. Плюсы: простой монтаж, легкий вес, современный вид, долгий срок эксплуатации. Минусы: высокая цена.

Плюсы и минусы кованой калитки

Из преимуществ стоит отметить:

Долговечность сырья. При качественной антикоррозийной обработке полотно прослужит не одно десятилетие.
Эстетическая привлекательность. Оригинальные узоры на поверхности превратят забор в украшение дачи.
Возможность комбинирования с другими материалами (дерево, камень, профлист, кирпич, поликарбонат).
Металл не выгорает на солнце, не горит. Ему не страшны грибок или плесень.
Повышенная прочность обеспечивает хорошую защиту дома от злоумышленников.
Устойчивость к внешнему воздействию.

Из недостатков:

Трудоемкий и длительный процесс изготовления.
Большой вес конструкции требует закладки надежного фундамента.
Высокая стоимость работ и затраты на материал.

Достоинства и недостатки профилированных труб

Среди главных преимуществ профильных изделий, используемых в производстве ворот, эксперты выделяют:

невысокую цену;
высокую прочность при легком весе;
возможность самостоятельного монтажа (металлопрофиль легко режется, сваривается и соединяется самонарезающими шурупами).

На участке

К недостаткам профильных изделий относят:

подверженность ржавлению при взаимодействии с атмосферными осадками, обусловливающими образование коррозии;
неудобство в грунтовании и окрашивании поверхности трубопроката, что влечет за собой увеличение временных затрат на установку труб.

Фигурный металлоштакетник

Расчёт материалов

Подсчитывается количество труб и денег только после окончания работы с чертежом и выбора «ингредиентов», которые будут использованы при создании ворот.

Для опор подходит профиль с сечением 100×100 мм. Это прочное изделие, которое отлично справится с тем, чтобы долгое время стойко переносить большие нагрузки. В качестве материалов для каркаса или рамы подходят трубы с сечением 40×40 или 50×50 мм.

Нельзя забывать, что тип ворот, который был выбран, оказывает прямое влияние на количество материалов и их необходимую прочность. Из профильной трубы можно сделать такие ворота:

ажурные;
с обшивкой из деревянной доски;
с обшивкой из профлиста;
кованые;
решётчатые.

Соответственно, профтрубы будут выбраны, в зависимости от целевого назначения и величины нагрузки.

Ворота выбирают, исходя не только из личных предпочтений или денежной стоимости, если речь идёт о сборке своими руками. Ещё один важный критерий — это навыки человека. Если не получается сварить ворота своими руками, лучше отказаться от раздвижных ворот, сделав выбор в пользу распашного типа, который практически не требует сварочных швов.

С учётом всех вышеперечисленных факторов подсчитывается максимальное количество материалов, расходы на оборудование и дополнительные системы, которые будут установлены для повышения безопасности жилья. К примеру, систему автоматического, дистанционного управления воротами. Это значительно сэкономит время, силы и повысит презентабельность.

По габаритам конструкция ворот должна быть универсальной, чтобы любая машина смогла спокойно проехать. Минимальная ширина проёма обычно равняется трём метрам. Такое расстояние позволяет проезжать через ворота не только легковым, но и грузовым машинам.

Такое же правило касается и калиток, которые должны соответствовать ширине от 0,75 до 1 метра. Это позволяет заходить спокойно людям с любыми габаритами или сумками. Высота ворот позволяет обезопасить дом от проникновения или лишних взглядов. Стандартная высота ворот из профтрубы — 1,6 м, но многие предпочитают делать конструкцию высотой 2−2,5 метра.

Необходимые инструменты

Независимо от габаритов или типа выбранной конструкции, необходимы такие инструменты:

молоток;
строительный уголок;
мощная дрель;
набор электродов;
строительный уровень;
болгарка и шлифовальная машина;
кисточки;
отрезные и шлифовальные диски;
цемент, песок, бутовый камень;
сварочный аппарат;
прочный замок;
петли;
краска;
саморезы;
грунтовка для металла;
элементы для декора конструкции.

Выбираем необходимый материал

Трубы из профиля – продукт универсальный. Они широко используются на разных этапах строительных работ, начиная от обустройства фундамента и заканчивая отделочными работами. Трубы могут отличаться по типу сечения: прямоугольные, круглые, квадратные, овальные. А также, по своему составу покрытия стали и другим показателям. Трубы производят из следующих типов стали:

Металлический профиль из нержавеющей стали очень лёгкий. По большей части используют в мебельной промышленности для производства мебельных каркасов.

В отличие от металлического нержавеющего профиля оцинкованная и углеродистая сталь как нельзя лучше подойдёт для изготовления и сборки каркаса ворот. По производственному типу трубы делят:

В первом варианте получаем улучшенную устойчивость, высокую сопротивляемость к негативным природным явлениям, различного рода вибрациям и давлению. Но к сожалению, бесшовные материалы, стоят не дёшево.

Сварные горячекатаные трубы – это идеальный вариант для сборки каркасов и других конструкций.

Горячекатаные заготовки не имеют единой цены. Чтобы собрать ворота не обязательно покупать дорогой материал. Вполне подойдёт металлический профиль средней и/или низкой ценовой категории.

Виды: глухие и прозрачные, с элементами и прочие

Существует большое количество видов кованых калиток. Представленные далее типы изделий помогут выбрать оптимальный вариант и воплотить его в металле:

глухие и прозрачные;

арочные и прямоугольные калитки, а также изделия нестандартных форм;

различные цветочные решения, наиболее популярны предметы, выполненные в черном колоре;

стиль предмета может быть самым разнообразным, изделия выполняются в современных и исторических направлениях;

Кованые ворота с калиткой в романском стиле. Фото Рейри

популярны двустворчатые конструкции, напоминающие ворота;

Двойная кованая калитка. Фото Ковка-Опт

решетчатые предметы возможно украсить разнообразными элементами.

Материалы и инструменты

Соорудить калитку можно из подручных материалов. В первую очередь, понадобится профильная труба, из которой будет изготовлена основа. Для этого берут элементы с прямоугольным сечением 20*40 мм.

Также потребуются следующие материалы:
