Плюсы и минусы установки магнитного замка на калитку

Как выбрать электромагнитный замок

Степень надежности

Ответные планки у этих изделий в основном выполнены из нержавейки, которая при изготовлении покрывается антикоррозийным средством.

Замки электромагнитного типа разделены на 2 группы:

1. Удерживающие устройства (самые распространенные).
2. Сдвиговые изделия – врезные, наиболее сложные.

В калитках и воротах монтируют именно замки из первой группы. Это обусловлено вариантом установки и конструктивными характеристиками. Поскольку удерживающие модели являются накладными, их монтаж значительно проще.

Процесс функционирования основан на притяжении магнитом ответной пластины, а поскольку она обычно обустроена на створке двери, то при срабатывании механизма калитка закрывается и остается в этом виде.

При использовании электромагнитного запорного устройства следует врать во внимание силу и мощь удержания. Популярность среди потребителей обусловлена несколькими причинами:

Популярность среди потребителей обусловлена несколькими причинами:

• простая установка и подключение;
• несложный уход за изделием;
• высокая надежность;
• простота управления, особенно при монтаже дистанционной системы.

Недостаток таких запорных устройств – зависимость их функционирования от напряжения. Если нет электричества, дверь окажется в открытом состоянии. Избежать данной неприятности можно с помощью дублирующего замка. Он монтируется на ворота совместно с электромагнитным механизмом и используется при отсутствии напряжения.

Помимо этого, в конструкции устройства отсутствуют движущиеся элементы. Она включает пластину и электромагнит, открывается специальным ключом. Управлять замком также можно с домофона либо пульта.

Отдавая предпочтение тому или иному замку на калитку, рассматривайте все модели, представленные на рынке. Электромагнитные запоры занимают значимую нишу. Они надежные, имеют длительный период эксплуатации. Но приобретая устройство, следует различать магнитные и электромагнитные изделия. Первые – это миниатюрные замки, обладающие небольшой удерживающей силой и монтируются наиболее часто на двери, у которых нет каркаса либо из стекла.

Второй тип, наоборот, имеет высокую «мощность» и подходят для обустройства уличной калитки. Подходят такие замки для частных домовладений, где хозяева регулярно пользуются воротами, однако не хотят держать постоянно при себе огромную связку ключей. В данном случае для управления калиткой нужен лишь небольшой магнитный ключ.

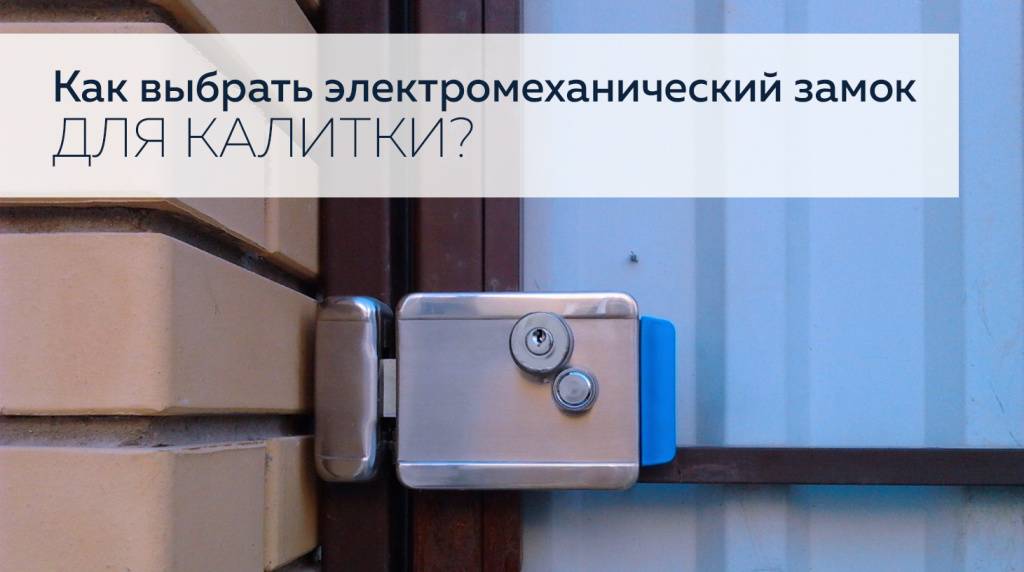

Разница между электромеханическим и электромагнитным замком

Электромеханический держит калитку закрытой из-за запорного элемента ‒ ригеля. Потребление электроэнергии минимально. Оснащается дистанционным управлением. Работа регулируется специальным пультом.

Существенное преимущество ‒ продолжает работать без питания, открываясь стандартным ключом. Недостаток ‒ высокая цена.

У электромагнитного замка створка остается закрытой, благодаря электромагнитному полю катушки, что притягивается якорем из металла, закрепленному на двери. С покупкой магнитного замка на калитку, владелец сэкономит деньги и сам справится с установкой.

При этом он потребляет в разы больше электроэнергии. При отключении света устройство перестает работать. Для повышения безопасности потребуется покупать аккумуляторный блок питания или дополнительный механический замок.

Стоит ли устанавливать на калитку магнитный механизм

Выбирая запорное устройство, обращают внимание на все, имеющиеся на рынке модели. Среди них электромагнитные замки занимают особое место

Они отличаются высокой надежностью, долговечностью и невысокой ценой, и позволяют держать калитку закрытой от нежданных посетителей. Но, выбирая модель, необходимо понимать разницу между магнитным и электромагнитным замками. Первые представляют собой миниатюрное изделие, которое имеет небольшую удерживающую силу и устанавливается чаще всего на стеклянные или бескаркасные двери.

Смотрим видео, механический или магнитный:

Вторые, наоборот, отличаются высокой «мощностью» и пригодны для установки не только на входную дверь, но и дворовую калитку. Особенно актуально такое запорное устройство для владельцев частных домов, которые часто пользуются калиткой, но не желают постоянно носить с собой целую связку ключей.

Установив электромагнитный замок, вы сможете управлять его работой при помощи магнитного ключа. Он обладает небольшими размерами и его проще носить с собой.

Самые популярные модели замков для калитки

Для использования в условиях улицы лучше всего подходят запорные устройства, оснащенные антивандальной защитой. Одним из таких является электромагнитный замок AccordTek ML-194. Диапазон его рабочих температур составляет от -30 до +50°C, поэтому такие модели находят широкое применение в любых регионах страны.

Смотрим видео, о данной продукции:

Замок имеет достаточно большой вес, составляющий 5,6 кг и усилие удержания в 500 кг, поэтому его установка возможна даже на тяжелую калитку из металла. В комплекте с запорным устройством поставляются крепежные изделия и уголок для крепления основной части. На такой магнитный замок цена составляет около 2 тысяч рублей, позволяя приобретать его всем желающим.

Кроме отдельных замков на калитку в продаже можно встретить и уже готовые комплекты. Обычно они состоят из:

• Запорного механизма
• Контроллера
• Считывателя
• Блока бесперебойного питания с аккумулятором
• Кнопки выхода.

Один из таких комплектов собран на базе замка марки ML 295K. Управление работой этого устройства осуществляется с любого видеодомофона, если параллельно кнопке открытия двери подключить контакты вызывной панели. Благодаря наличию в комплекте бесперебойника замок имеет время автономной работы до 6 часов, исключая возможность открытия калитки при отключении электричества.

Еще одна из моделей замков на калитку – это устройство Securitron M62. Это изделие американского производителя, отличающееся большой силой удержания, достигающей 544 кг и широким диапазоном рабочих температур от – 40 до + 60°C.

Установив такой замок на калитку вы можете быть уверены в том, что несанкционированный доступ на территорию вашего домовладения будет невозможен.

Подведем итоги

Существует огромное количество моделей магнитных замков на калитку. Они отличаются в конструктивном плане, способом управления и ценой. Среди них присутствуют модели со встроенным контроллером, управляющим работой запорного механизма и кодирующим ключи.

Такие замки имеют прочный металлический корпус, внутрь которого помещают штыри, выполняющие роль запирающего механизма и сердечник. Со стороны улицы располагается магнитный элемент и замочная скважина, а во дворе устанавливается кнопка открывания замка. Комплект может быть дополнен накладными декоративными пластинами и ручками.

Монтаж электромагнитного замка может выполнить каждый, он не требует специальных инструментов и навыков. Эксплуатация таких механизмов предельно простая. Все эти качества привели к повышению спроса на такие запорные устройства и широкому применению их на различных объектах.

Эксплуатация

В зависимости от условий, в которых расположены рамки приборов, в эксплуатации ничего сложного нет — достаточно открыть инструкцию к конкретному прибору и соблюдать её требования.

В зависимости от задач арочный металлоискатель перенастраивают на обнаружение более мелких или крупных металлических предметов. Например, на заводе, где крадут дорогостоящие электронные компоненты, рамки настраивают на минимальный вес. Если же надо организовать быстрый пропуск большого количества людей, выявляя оружие, порог чувствительности снижается. Даже самые простые однозонные металлоискатели позволяют довольно плавно регулировать чувствительность — от 100 до 10 000 градаций.

Заблуждения и мифы

Распространение магнитных замков ограничивается разными домыслами:

1. Врезные механизмы недолговечны или не работают. Это не так. Выпускаются надежные конструкции, которые сложно вскрыть или сломать. Качественно установленные будут работать долгие годы.
2. Магниты недолговечны — быстро теряют магнитные свойства. Современные магниты не размагничиваются.
3. При провисании двери они заедают. Если установка произведена профессионально, то небольшое отклонение полотна ему не повредит. Сильный провис повлияет на работу как магнитного, так и механического запорного устройства. Их попросту заклинивает.
4. ЭМ системы можно открыть, не имея чипа, для чего достаточно ввести универсальный код. Таких кодов не существует. Есть системы, которые имеют уникальные коды, но это у небольшого количества систем.
5. Имеется универсальный ключ. Таких ключей не существует из-за большого количества производителей.

Пошаговая установка врезного магнитного засова

Перед работой проверяем весь инструмент на исправность. Поскольку придется высверливать отверстия, необходимо защитить глаза специальными очками. Также желательно надеть на руки рабочие перчатки.

Монтаж начинается с разметки. Если замок устанавливается в офисе, то необходимо отмерить 950 мм от нижнего края дверного полотна. Именно в этом месте требует установки запоров техника безопасности. В собственном доме можно отступать от этого расстояния по своему разумению.

Стандартное устройство имеет центр для крепления ручки в шестидесяти миллиметрах от боковой кромки. Но лучше проверить это расстояние в инструкции к замку, поскольку некоторые модели могут отличаться глубиной врезки. На пересечении этих двух размеров необходимо наметить центр для сквозного отверстия, в котором будет располагаться ручка.

С помощью угольника переносим отметку с боковой поверхности на торец двери. Перед сверлением фиксируем дверь при помощи клиньев, если она уже навешана на петли. Необходимо удерживать дрель ровно, иначе перекос в любую сторону приведет к тому, что сверло выйдет на боковой поверхности и полотно будет испорчено.

Чтобы высверлить отверстие по длине запорного механизма, нужно воспользоваться перьевым сверлом на 23 мм. А для сквозной дырки на лицевой части двери понадобится коронка по дереву.

Отверстие под ручку делается в два этапа. Сначала оно высверливается с одной стороны и только до тех пор, пока коронка лишь наметится на выход. Затем нужно перейти на другую сторону двери и выполнить сверление навстречу. Если проделать отверстие в один проход, то противоположная часть полотна будет безвозвратно испорчена, поскольку коронка на выходе просто вырвет древесину, серьезно повредив облицовку.

После этого замок вставляется в торцевое отверстие, а крепежная планка обрисовывается по периметру. Необходимо следить за тем, чтобы эта часть засова стояла ровно в вертикальном положении.

Стамеской выбирается паз, чтобы эта деталь расположилась заподлицо с поверхностью двери. Достаточно углубления максимум на 1,5 мм. Но если выбрано немного больше, то можно подложить под планку кусочки картона.

Замок еще раз примеряется и намечаются отверстия под саморезы. Лучше всего подготовить их заранее, высверлив на длину шурупа тонким сверлом. Тогда саморезы войдут точно, надежно закрепив планку.

На последнем этапе устанавливается и закрепляется ручка.

В магазинах продается шаблон, который облегчает весь описанный процесс. После нанесения первичной разметки на эту область накладывается специальное лекало и с помощью фрезера выполняется вся работа. Конечно, такой способ подойдет только тем, у кого есть этот специальный инструмент.

Установка ответной планки практически идентична монтажу замка. С той небольшой разницей, что не требуется проделывать отверстие под ручки. И если работа по размещению засова на двери прошла успешно, то и с ответной планкой проблем не возникнет.

Подготовительные работы и разработка чертежа

Производим коммутацию электрической части

Схема подключения механизма

Так как питание замка производится от 12 В сети постоянного тока, для соединения электрической части лучше всего использовать двухжильный кабель, сечением 1,5 мм (к примеру, ВВГ 2 Х 15, или ВВГ НГ того же сечения). Для подведения кабеля лучше всего использовать пластиковый кабель-канал, где это возможно, для его защиты от атмосферных воздействий. Производим укладку кабеля и подключаем остальные элементы сети проводами, в соответствии со схемой.

Как видим процесс установки и настройки такого замка не очень сложен. Если у вас есть определенные умения, то установить магнит на дверь или калитку вам не составит труда. Главное в этом деле − не спешить и тщательно подходить к каждому из этапов сборки и установки.

Электромагнитные замки, благодаря своим преимуществам, станут отличным средством защиты вашего жилья и имущества. А удобство использования такой системы смогут оценить все члены вашей семьи.

Виды электромагнитных замков

Учитывая возможность использования различных запорных механизмов в устройстве, изделия условно разделяются на такие виды:

• Сдвиговые;
• Удерживающие.

Основное отличие систем заключается в принципе действия. Так, электромагнитные замки на дверь сдвигового типа имеют небольшой якорь, установленный в поперечном сечении. Удерживающий якорь срабатывает на отрыв. Преимуществом сдвиговых электромагнитных замков является возможность скрытой установки внутри дверного полотна. Такое изделие не перекрывает собой проем.

Магнитные

Электрические функции наиболее распространённого типа электромеханических замков реализованы за счет работы электромагнита. Они оснащаются двухкомпонентным ригелем. Одна его часть работает как защелка, которая в закрытом положении упирается в косяк и взводит пружину основного ригеля.

В момент подачи напряжения встроенные в корпус электромагниты притягивают стопор основного ригеля, и дверь отпирается. Механизмы кнопки на внутренней стороне и цилиндр на наружной также приводят в действие затвор основного ригеля. Производятся модели с блокировкой кнопки и без нее.

Моторные

Ригели моторных электромеханических замков приводятся в движение при помощи компактного электродвигателя. Они, как правило, фиксируются упорами в закрытом или открытом положении. Такая особенность увеличивает надежность замка за счет того, что закрытый ригель сложнее отжать.

С другой стороны – использование электродвигателя не позволяет отпирать калитку моментально. Между подачей сигнала и изменением положения ригеля проходит некоторое время. Некоторые модели позволяют программировать задержку, что можно использовать для устройства удаленного управления замком, скажем, от входной двери дома.

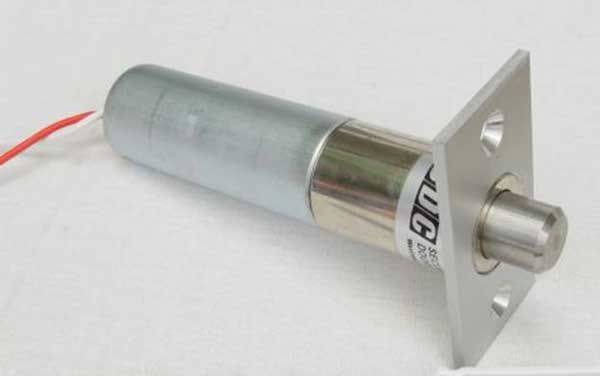

Соленоидные

Принцип действия базируется на соленоиде. Сердечник, который выступает в роли ригеля, перемещается при помощи полей индуктивности. В зависимости от полярности катушки, размешенной в корпусе замка, ригель запирает или отпирает конструкцию, на которой смонтирован замок.

В некоторых моделях сердечник присоединяется к рычагам, которые перемещают ригели. Также существуют варианты, оснащенные дополнительными механизмами отпирания и запирания (кнопки, цилиндры и прочие). Использование соленоидов позволяет делать такие замки компактными.

Электрозащелки

Это особый класс устройств, которые косвенно относятся к электромеханическим замкам. Электрозащелки монтируются в неподвижную часть двери. Внешне они походят на ответную часть магнитных замков с некоторыми модификациями.

На подвижной створке устанавливается статичный ригель. В закрытом положении калитки он заходит за подвижную деталь защелки. В зависимости от типа устройства она закрыта или открыта при подаче электричества. Нормально открытые модели подходят для объектов, где в течение продолжительного времени нет нужды в запирании.

Фиксатор электромагнитной защелки на калитке может быть нормально открытым или нормально закрытым. Подходящий тип следует выбирать в зависимости от потребностей пользователя.

Общие сведения

Самодельные защелки

Простую защелку легко собрать самому. Для удобства используется простейший механизм горизонтальной пружинной защелки.

Эскиз конструкции

Перед тем как сделать защелку для калитки своими руками, следует определить месторасположение на полотне двери для установки щеколды. Рулеткой и маркером обозначают участки монтажа.

После этого необходимо подготовить:

• стержень с ушком;
• стальные пластины;
• сварку;
• пассатижи;
• пружину;
• шуруповерт;
• молоток;
• набор ключей;
• ножовку.

Изготавливается защелка на калитку своими руками последовательно. Вначале делается каркас. Для чего к пластине привариваются ушки, которые будут удерживать в дальнейшем стержень. К стержню закрепляется рукоять, все устанавливают одновременно с пружиной в подготовленный каркас. Далее производится установка готовой защелки.

Деталировка

Если ворота выполнены из профнастила, замок закрепляют сваркой к помеченному месту или фиксируют крепление болтами.

Если модель деревянная, для установки используют саморезы. Напротив запирающего стержня в требуемом месте опоры створки проделывается отверстие для крепления затвора при закрывании.

Чертеж простой конструкции

Защелка почти готова. Но открывать ее можно лишь изнутри, потому можно сделать торсионную конструкцию. Для этого следует взять стальной трос необходимого размера. Для него делают отверстия снизу калитки.

После этого трос прикрепляют к защелке, протягивают наружу сквозь отверстие и фиксируют на закрытом участке. Если потянуть трос с улицы, то дверное полотно откроется.

Самодельную конструкцию защелки можно посмотреть на фото ниже.

После изготовления

Потайной механизм

Случается так, что на двери не видны замочные скважины либо потайной механизм, а открыть дверь невозможно. Если присмотреться к этой конструкции, можно определить, что с внутренней части все же находится задвижка.

Но открывается она с улицы, и вначале трудно понять, как именно. Секретом является головка болта в виде шестигранника, затерявшаяся между саморезами на дверном полотне. При помощи шестигранника этот хитрый замок с легкостью открывается.

Эскиз

Смысл в том, что простая рейка-щеколда находится изнутри двери, а во время проворачивания болта она дублирует поворот, отпирая либо запирая ворота. Изготавливаются эти защелки очень легко.

Туда ставится затвор, имеющий разъем под лыску. Собирается защелка так: вначале делают отверстие для стержня, после этого снимают фаску, чтобы утопить головку заподлицо.

Электрический вариант

Самое важное во время изготовления и установки запорного механизма − это грамотно составленная схема, точно выверенные размеры, внимательность. Также необходимо предусмотрительно сделать защиту для защелки от негативного действия погодных явлений

Требуемую защиту от осадков поможет обеспечить специально сделанный металлический козырек.

Порядок монтажа

Установка электрозамка своими руками

Основные нюансы установки и подключения

Виды

Производители выпускают устройства двух типов:

1. Без блокировки. Открывание изнутри выполняется нажатием кнопки.
2. С блокировкой ключом кнопки выхода. Удобный и безопасный вариант для владельцев усадеб, у которых есть маленькие дети.

По способу монтажа бывают следующих типов.

Врезные

Врезной замок на уличную калитку подходит для ворот гаража, входных дверей дома.

Отлично подходят для створок из профнастила.

Чтобы выполнить открытие или закрытие, применяются электронные ключи, карточки, считываются отпечатки пальцев.

Модифицированные устройства управляются дистанционно.

Накладные

Внешне похожи на стандартные накладные. Если подключение электричества отсутствует, то замок оснащен механическими деталями для принудительного отпирания.

Статья по теме: «Калитка для деревянного забора»

В зависимости от модели устройство открывается внутрь двора или на улицу. Корпус может располагаться с правой или левой стороны.

В дополнение рекомендуется установить систему сигнализации.

Уличные (морозостойкие)

К этой категории относятся и врезные, и накладные.

Основное их отличие – устойчивость к резким перепадам температур, излишка влажности. Даже в таких условиях устройство продолжает работать бесперебойно.

Корпус изготавливается из металла с антикоррозийным покрытием.

Стоят на порядок дороже обычных моделей, но и прослужат дольше.

С домофоном

Подходит к любым электромеханическим замкам.

Возможность дистанционного (беспроводного) контроля работы калитки.

При отсутствии света изделие функционирует за счет механических элементов.

Самостоятельное изготовление

Если нет желания или возможности приобретения запирающего механизма, то можно сконструировать запор на калитку своими руками. Чаще всего владельцы земельных участков предпочитают самостоятельно изготавливать:

• Самозакрывающаяся щеколда на калитку.
• Запирающее устройство для калитки со щеколдой и верёвкой.
• Пружинный запор.
• Потайной замок.
• Винтовой запор.

Создание каждого из перечисленных замков на металлическую или деревянную калитку имеет свои особенности.

Щеколда

Разновидность щеколды на калитку

Популярность защёлки на калитку, во многом обусловлено эффективностью подобного устройства. Разновидностей таких запоров много, а изготовить её своими руками из подручных средств достаточно просто. Вот одна из них, для этого требуется:

1. Подготавливаем основу запорного механизма в виде пластины толщиной 3 мм с размерами 10*10 см с отверстиями по краям ⌀ 3–4 мм.
2. Привариваем посередине сваркой к ней болт под крепление защёлки.
3. Делаем плоскую и узкую пластину толщиной не менее 3 мм и шириной 3 см. При этом его длина не должна превышать 10–15 см и на краю сверлим отверстие под болт.
4. Крепим запорный рычаг и установив его горизонтально привариваем под ним упор. Упор не даст опуститься рычагу вниз.
5. Крепим к основной запирающей пластине ручку для открывания.
6. Зафиксировать готовую щеколду на калиточной дверце.
7. Делаем зацеп в виде треугольника с прорезью под запор и закрепляем на краю калиточного проёма, ориентируясь на положение щеколды на дверке. После монтажа запорный рычаг должен свободно подниматься и опускаться.
8. Для открывания с наружной стороны протянуть шнур приподымающий рычаг.

Декоративная щеколда с отпиранием в виде рычага снизу

Шпингалет

Калиточный шпингалет представляет собой один из самых простых и распространённых видов запора. Такая задвижка может быть односторонней и двусторонней. Двусторонний отличается тем, что задвижка имеет две ручки управления. Вторая выводится на улицу.

Простой шпингалет на деревянной калитке

Односторонняя может служить для запора только изнутри или если расположить его достаточно высоко, то можно открывать и закрывать через верх.

Если выполнить в двустороннем варианте, то установить его можно в любом месте, лишь бы удобно пользоваться.

Металлический прут длиною 15–20 см и трубка по его диаметру. Для изготовления требуется подготовить не менее трёх колец. Два из них будут располагаться на калитке, а третье — фиксироваться к краю ограждения. Хотя это необязательно и его роль может выполнить отверстие.

Необходимые действия:

1. Делаем и крепим металлические кольца в нужных местах. Их можно зафиксировать с использованием сварного соединения или приварив сваркой к основанию и потом закрепить болтами.
2. Устанавливаем запирающий прут, так, чтобы открытие калиточной дверцы было полностью заблокировано.
3. Привариваем упор на запирающий прут, который будет играть и роль ручки.
4. При монтаже двустороннего шпингалета делаем всё на пластине.
5. К запирающему штоку привариваем сразу две ручки. При этом ручка, выходящая на улицу, должна быть длиннее.
6. Делаем крепление на калитке под запор.
7. Вырезаем прорезь для ручки и устанавливаем конструкцию.

Несколько подробнее про двусторонний засов можно посмотреть на видео:

Самостоятельное изготовление не должно вызывать сложностей. Особенно удобен такой запор на калитке из профнастила.

Пружинный засов

Чтобы своими руками сконструировать пружинный засов, требуется сначала подготовить необходимые инструменты и материалы. Из инструментов понадобится: болгарка,

Пружинный запор

сварочный аппарат, молоток и дрель, материал — стальная пластина (3–4 мм толщиной и 10–15 см длиной), стальной прут (⌀ 10–12 мм), кусок трубки по диаметру прута, пружина, шплинт. Далее:

1. Обрезается кусок стального прута длиной 20–25 см.
2. Согните его под прямым углом 5–10 см от края.
3. По заданным размерам отрезается стальная пластина, после чего на неё навариваются два небольших направляющих кольца из трубы длиной 2 см.
4. В стальном пруте просверлить отверстие диаметром ⌀3 мм под шплинт.
5. В зависимости с какого края будет отверстие, запор будет сам открываться или закрываться.
6. Отрезанный стальной прут вставляется в приваренные кольца. При этом вставляя прут, наденьте на него пружину и шайбу. Шайба должна быть со стороны отверстия.
7. Пластина, являющаяся основанием для механизма, приваривается к забору.
8. На проём крепится сваркой третье кольцо из трубки, в которое будет входить засов. Если позволяет конструкция, то можно просто просверлить отверстие под прут.

Как обмануть металлоискатель

Никак. Собственно, этим можно ограничиться, но расшифруем. Все легенды о том, что кто-то когда-то пронёс через металлоискатель нож, пистолет, проехал на танке без сработки — не более чем легенды или заблуждения.

При настройке металлодетектора на определённую массу вполне можно пронести предмет, который весит меньше. Можно пронести, допустим, керамический нож — металлоискатель циркониевую керамику пропустит. Но это не будет пронос металла через рамку.

Многие легенды связаны с обычной путаницей. Например, на выходах из магазинов стоят не металлоискатели, а системы типа «антивор», задача которых — обнаружение пассивных антенн или «маячков», а вовсе не любого металла.

Ну и, разумеется, можно пронести без сработки что угодно через выключенный металлоискатель. Или же металлоискатель сработает, но никто на это не отреагирует — чуть более всех железнодорожных вокзалов в России оборудовали рамками, но, будем честными — сотрудники ЧОП на ЖД глухи к сигналам металлодетекторов. Хотя именно теракт на вокзале в Волгограде инициировал установку арок.

Читай также: Как заработать с металлоискателем: с чего начать и что нужно для поиска

Пружинный засов

Пружина нужна для надёжной фиксации задвижки в закрытом положении. Если на массивные ворота или калитки действует сильный ветер, вибрации могут постепенно передвинуть засов в открытое положение.

Нетрудно самостоятельно изготовить устройство, взяв за основу заводскую конструкцию.

Для работы понадобятся болгарка, сварка и дрель.

В закрытом положении задвижку удерживает пружина. Если необходимо открыть дверь, потянув за ручку и преодолев сопротивление пружины, сдвигают засов. Для фиксации в открытом положении на противоположном от ответной планки конце имеются два лепестка, за которые заводят ручку.

Как подключить домофон: основные примеры схем

Схемы подключения, которые можно осуществить своими руками, подразделяются на три категории:

Очень сложные схемы обычно используются в домах с множеством квартир.

Более упрощённый вариант подразумевает соединение в одну цепь домофона и замка.

Так называемая, третья разновидность схем предельно проста, разобраться с ней сможет человек даже с начальными навыками в электрике.

Подключение домофона в многоэтажном доме – это сложная схема, о которой тоже следует упомянуть, как о примере соединения большого количества устройств в одну сеть. Такие глобальные системы имеют высокую стоимость, именно поэтому устанавливаются путём общих денежных вложений всех жильцов дома.

Схема подключения домофона для многоквартирного дома

Представленная ниже схема подключения домофона с электрозамком считается стандартной для оборудования систем сообщения в частных домах.

Стандартная схема для домофона с электроуправляемым замком

Посредством данной схемы чаще всего производится соединение домофона и дверного (воротного) электрозамка в общую цепь.

Знания базовых основ в электрике вполне достаточно для осуществления самостоятельного подключения домофона.

Таким образом, сам приёмник располагается в помещении, от него прокладывается пара кабелей – трёхжильный и четырёхжильный. Трёхжильный провод необходим тогда, когда подразумевается дополнительная установка камеры видеонаблюдения. Также альтернативой может послужить единый многожильный кабель, в этом случае придётся согласовывать подключение видеодомофона по цвету жил. Жилы подключаются поочерёдно, согласно схеме. Дополнительно через понижающий блок питания следует произвести подвод электроэнергии к датчику изображения и вызывной панели домофона.

Пример следующей схемы довольно прост. Замок здесь не предусмотрен, подключение домофона своими руками обеспечивается при помощи четырёх проводов.

Таким образом, производится согласование между наружным блоком вызова и внутренним ответным блоком. Два кабеля отвечают за подачу питания, остальные два отвечают за аудио- и видеосигнал. Контакты внутреннего и наружного блока соединяются между собой отдельным проводом, что даёт возможность видеть, слышать то, что происходит за воротами.

Установка своими руками: важные нюансы

Производим коммутацию электрической части

Схема подключения механизма

Так как питание замка производится от 12 В сети постоянного тока, для соединения электрической части лучше всего использовать двухжильный кабель, сечением 1,5 мм (к примеру, ВВГ 2 Х 15, или ВВГ НГ того же сечения). Для подведения кабеля лучше всего использовать пластиковый кабель-канал, где это возможно, для его защиты от атмосферных воздействий. Производим укладку кабеля и подключаем остальные элементы сети проводами, в соответствии со схемой.

Как видим процесс установки и настройки такого замка не очень сложен. Если у вас есть определенные умения, то установить магнит на дверь или калитку вам не составит труда. Главное в этом деле − не спешить и тщательно подходить к каждому из этапов сборки и установки.

Электромагнитные замки, благодаря своим преимуществам, станут отличным средством защиты вашего жилья и имущества. А удобство использования такой системы смогут оценить все члены вашей семьи.

Устройства для обеспечения безопасности детей и их особенности

Лестницы для детей не будут представлять никакой опасности при тщательном выборе барьеров. Современные защитные конструкции от лучших производителей отвечают всем требованиям безопасности.

Ограничители лестниц бывают:

• фиксированными в виде одностворчатой двери, рассчитанной на ширину лестничного марша;
• раскладными в виде «гармошки», которые легко монтируются в любом лестничном проеме;
• раздвижными, позволяющими перекрывать любое пространство, опасное для детей.

Также в продаже можно встретить готовые конструкции в виде деревянной или пластиковой решетки, а также экрана из оргстекла.
