Качественная сборка надежного каркаса калитки из профнастила

Подготовка к началу работ

Профнастил относится к металлическим материалам, поэтому важно соблюдать весь порядок выполнения работ. Здесь нельзя обойти стороной этап по подготовке к сооружению элемента садового ограждения. Малейшая ошибка, оплошность скажутся на внешнем виде калитки и могут его испортить

Выполнение всех предварительных манипуляций гарантирует большую вероятность получения добротно выглядящего изделия. При решении проводить изготовление своими руками сначала необходимо:

Малейшая ошибка, оплошность скажутся на внешнем виде калитки и могут его испортить. Выполнение всех предварительных манипуляций гарантирует большую вероятность получения добротно выглядящего изделия. При решении проводить изготовление своими руками сначала необходимо:

• изучить конструкции и выбрать что-то из имеющихся или придумать свою собственную (учитывая рельеф местности и другие параметры);
• определиться с размерами каркаса и составить чертежи;
• подобрать все необходимые материалы и инструменты.

Изучаем конструкции

Калитка из профлиста будет привлекать взгляд прохожих оригинальностью, если приложить небольшие усилия для выбора оптимальной конструкции. Это своего рода визитная карточка дома и его владельца, поэтому стоит отнестись к подбору добросовестно. Существуют элементы оградительных построений такого типа в виде арок и прямоугольные. Первые выглядят очень эффектно, но требуют особых опыта и мастерства, поэтому подойдут к исполнению профессионалом. Вторые сможет выполнить начинающий умелец и, при подборе выигрышного варианта, тоже будут смотреться достойно.

Калитки из профлиста отличаются возможностью их установки в заборах из совершенно разных материалов: сетки, кирпича и многих других. Это совсем не испортит внешний вид ограждения, а придаст ему большую эффектность. Поэтому следует сказать об универсальности профнастила.

В зависимости от того, сколько есть места, расположения сооружения, количества приобретенного или имеющегося материала, подбирается оптимальный вариант конструкции. Он может быть выполнен в форме простой створки. Дверцы могут быть сплошными или закрывать центр (с нижней и верхней стороны в таком случае располагаются решетки).

Возможна более сложная конструкция: с вертикально или горизонтально расположенными проемами. Их могут закрывать решетки (материал изготовления – арматурные прутья) в форме квадратов или полосок.

Калитки могут содержать в своей конструкции вставки. Усилить каркас и украсить помогут кованые вставки. Это сделает конструкцию жесткой. Не менее выигрышным вариантом являются прямоугольные контрастные вставные части.

Есть множество вариантов выполнения каркасов, но подбираются они по следующему требованию: должны быть ровными и жесткими. Горизонтальные перемычки, или лаги, и диагональные вставки, или ребра жесткости, позволяют добиться жесткого каркаса. Возможен вариант прохождения ребер жесткости по всей конструкции или пересечения каждого сегмента (конструкция может быть разделена по сегментам с помощью поперечин).

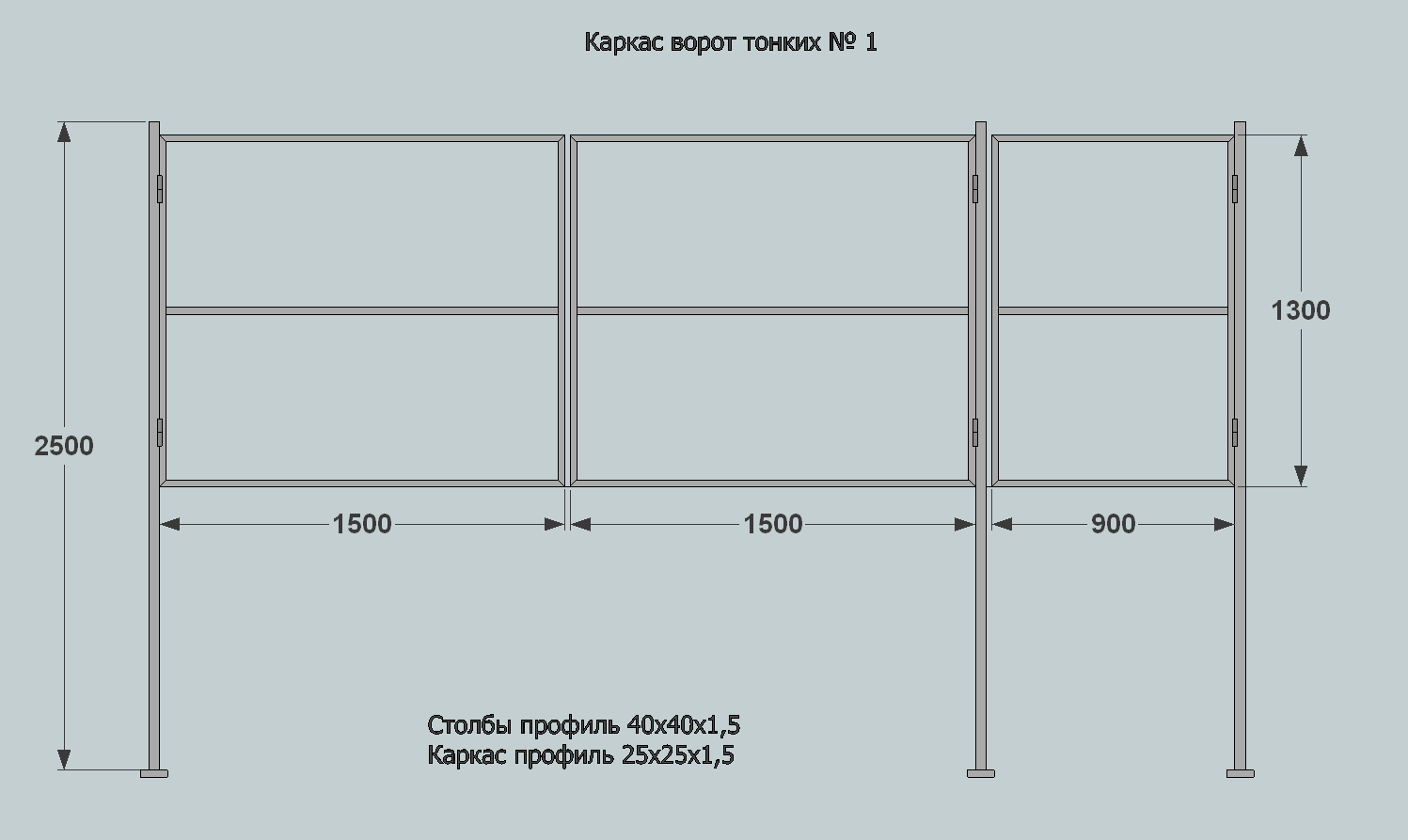

Чертежи и размеры каркаса

Стандартной шириной калитки считается один метр. Такое сооружение оптимально для вноса и выноса мебели и других предметов. Более широкая калитка склонна к деформации и меньшему сроку службы за счет быстрого износа петель.

Стандартной высотой считается от 2 до 2,2 метра. Если аналогичный параметр полотна забора – выше этого параметра, рекомендуется установка металлических перемычек на месте проема.

В случае проживания в жилом строении людей ростом около двух метров установленная калитка, в высоту более указанных параметров, требует усиленных петель и дополнительного укрепления рамки.

Возможно выполнение калиток без перекладин (для упрощения задачи).

Рекомендуемое место установки – бетонный фундамент, заглубленный ниже того уровня, на который промерзает почва.

Выбор материалов и инструментов: советы мастерам

Лист для изготовления калитки должен быть оцинкован с двух сторон, необходимо наличие полимерной защиты с одной из них. Возможна внешняя имитация камня, дерева, кирпича.

Листы имеют маркировку. Для выполнения работ по устройству калиток подходят модификации с заглавной буквой «С» в маркировке или с двумя заглавными «НС». Облицовку желательно выполнять листами с буквой «С» и цифрами 20-21 в маркировке. Число после буквы соответствует высоте волны в профиле. Возможен монтаж листов как по длине, так и по ширине. При покраске допускается использование порошковых красок или полимеров. Красить профлисты разрешается с двух сторон. Рекомендуемая толщина – от 0,45 до 0,50 мм. В маркировке первой указывают высоту, затем толщину, ширину, длину листов.

Установка замка

Существуют следующие варианты запирающих механизмов для калиток:

• запор обыкновенный;
• замок с внутренней установкой;
• накладной замок, где имеется защелка и ручка;
• навесной;
• с электрическим исполнительным механизмом;
• домофонного типа.

Виды запирающих устройств

Выбирают запирающее устройство в зависимости от целесообразности использования того или иного механизма. Электромеханические и замки видеодомофонного типа практичны, но стоят дорого, а их схемы требуют постоянного источника питания. Навесной замок ненадёжен – петельное крепление нарушается простыми приспособлениями. Исходя из этого, оптимальна установка внутреннего (врезного) или накладного замка.

На фото изображен замок для калитки забора.

Размещенный электромеханический механизм

Устанавливают замок на калитку из профлиста своими руками в два этапа. Первый заключается в подготовке технологических отверстий в ходе сборки каркаса, второй – непосредственный монтаж замкового устройства.

Основанием для крепления накладного замка является ребро жёсткости. Для увеличения плоскости изготавливается и приваривается дополнительная планка из профильной трубы, используемой к конструкции каркаса. При этом отверстие для ключа располагают вне опорной плоскости.

Схема устройства дверцы из профнастила со специально оборудованным местом для замка

Последовательность работ представлена следующим порядком:

1. Разметка расположения замка на каркасе. В закрытом положении он должен плотно закреплять конструкцию, исключая её «гуляние». Для жёсткости предусматривают дополнительный запор.
2. Если замковый механизм шире используемых труб для каркаса, то на этапе его сборки необходимо сварить короб, примыкающий к ребру жёсткости из полоски металла толщиной 2–3 мм. Размеры должны исключить касание замком стенок. С помощью болгарки с малым обрезным кругом на торце полотна вырезают отверстие под ригель, а на полотне – под ключ.
3. Если ширина замкового устройства меньше размера каркасных труб, вырезают отверстие по внешнему размеру замка.
4. Погружают замок до штатного положения, размечают положение крепёжных элементов и мест, где следует сделать отверстия для ключа и ручки.
5. С помощью напильника устраняют зазубрины и неровности кромок.
6. Если покраска каркаса была произведена до установки замка, то посадочные места подкрашивают.
7. Размечают и вырезают отверстия на плоскости профлиста, после чего все элементы устанавливают на штатные места.

На фото ниже изображен замок.

Проверка функционирования

Заключительный этап установки накладного (врезного) замка представлен монтажом ответной планки. Для точного определения места её размещения на ригель наносят легко красящий состав (зубная паста, мел, шпаклевка и прочее), закрывают дверь, замок приводят в положение «закрыто».

Один из примеров самостоятельной установки замков представлен на видео ниже.

Информация о том, как сделать калитку из профнастила своими руками при наличии необходимого инструмента и начальных навыков сварочных работ, позволяет создать распашные конструкции любых размеров. Не составит труда даже собрать ворота из профнастила своими руками. Добавляется ковка, например, на столбах в виде голов животных. Сделать конструкцию эксклюзивной и оригинальной можно и иными способами, даже без сварки.

На фото ниже изображена входная створка с воротами.

Дополнительная установка ковки на воротную часть

Минимальный набор инструментов

• Болгарка. В качестве насадки – круг по металлу.
• Сварочник. Для непрофессионала отличное решение – инверторный аппарат на 160-200 А.
• Чертилка. Чтобы металлоконструкция получилась ладной, геометрически правильной и функциональной, она изначально должна быть хорошо размечена, а затем разрезана на нужные элементы. В такой работе нужно использовать чертилку – линии получатся четкими и понятными, тогда как карандаш ложится неровно, да еще и стирается.
• Шуруповерт. Именно с его помощью материал буде фиксироваться на саморезы.
• Садовый бур. Диаметр – 20-30 см. Такую узкую яму вручную лопатой выкопать крайне затруднительно, а для более широких отверстий потребуется больше песка, щебня, цемента. Одним словом, это невыгодно.
• Лом. Щебень в процессе установки несущих столбиков придется утрамбовывать.
• Бетономешалка. Это по желанию, ведь объемы замешивания раствора относительно небольшие. Можно это сделать за несколько раз в ведре, используя дрель или перфоратор со специальной насадкой – строительным миксером.
• Рулетка.
• Линейка.
• Угольник.

Распашная или раздвижная?

Конструктивно калитки делятся на два типа: распашные или раздвижные.

Достоинства и недостатки их приведены в таблице:

Тип калитки	Достоинства	Недостатки
Распашная	простота изготовления	зимой необходимо расчищать снег
небольшой вес	полностью отсутствует звукоизоляция
небольшая цена
красивый внешний вид
проверенная временем конструкция с петлями безотказна
Раздвижная	изготовление сложнее, чем распашной	при отключении электропитания могут возникнуть сложности со входом на участок
цена выше (электродвигатель и автоматика стоят дороже простых профилей и листа металла или профнастила)	при поломке электродвигателя требуется время на покупку и замену, в это время калиткой нельзя пользоваться
красивый внешний вид	полностью отсутствует звукоизоляция
небольшая экономия пространства	самостоятельно смонтировать сложно

В целом выбор типа калитки — дело вкуса, хотя многие предпочитают традиционную конструкцию на петлях — так привычней. Основные плюсы раздвижных работ — автоматизация и экономия места для распахивания не столь актуальны для небольших калиток.

Ворота и калитка из профнастила. Обшиваем каркас.

При работе с профнастилом неизбежно встают два вопроса. Первый — чем его крепить? А второй — как его резать? С крепежом все просто: лист удобнее всего крепить к раме саморезами с шайбой и резиновой прокладкой. Вообще говоря, это кровельный крепеж, но здесь он будет не лишним, т.к. резиновая прокладка защитит место соединения от попадания влаги, и таким образом предохранит металл от коррозии.

Такие саморезы есть и для дерева, и для металла. Однако, если ваша рама сварена из металла, то сверлить направляющие отверстия для саморезов все-таки придется, так что запаситесь хорошим сверлом. А лучше — двумя!

С резкой дело обстоит намного сложнее. Резать профнастил болгаркой — не самая лучшая идея, так как абразивный диск сильно разогревает металл, сжигая цинк и полимерное покрытие, защищающее лист от коррозии. Лучше всего пользоваться вырубными ножницами по металлу. Они бывают как ручными, так и электрическими.

Другой приемлемый вариант — электролобзик.

Если все же вам придется использовать угловую шлифмашинку, возьмите самый тонкий диск (1мм) и постарайтесь сделать резать одним уверенным движением, не прерывая реза. Иначе болгарку придется снова вставлять в уже начатый разрез, а сделать это аккуратно как правило не получается. В любом случае край выйдет не идеальным. Не зависимо от того, чем вы будете резать профнастил, постарайтесь спланировать все так, чтобы на видные места попадали только заводские края листов.

Как видите, для того, чтобы успешно сделать ворота и калитку из профнастила своими руками вам понадобится минимум три-четыре дня.

Для того, чтобы ворота и калитка из профнастила имели более привлекательный вид можно приварить на раму несложные декоративные элементы.

Особую ажурность и эстетичность ворота из профнастила приобретают даже с минимальными элементами ковки в сочетании с профлистом «под дерево».

Ворота и калитка из профнастила своими руками — не суперсложная задача, однако, желательно иметь некоторые специальные инструменты и хотя бы немного владеть либо сваркой, либо столярным делом. При желании с этим может справиться каждый!

Стандартные схемы конструкции

Вне зависимости от используемых материалов, конструкция калитки – как и ворот – состоит из каркаса и настила. Если речь идет о калитке из металла, то металлическим является каркас, а заполнение плоскости может быть металлическим или из других стройматериалов.

Обязательные элементы калитки из трубы или другого вида металлического профиля:

• база для установки – зафиксированные в грунте опоры, к которым крепится конструкция методом навеса. В качестве базы может выступать кладка ограждающей стены, существующие опоры забора, ворота;
• прямоугольная или фигурная (при сложной конфигурации) рама с дополнительными усиливающими элементами – раскосами;
• заполнение промежутков в каркасе. Оно может быть составным или цельным. Для металлического каркаса обычно выбирают заполнение из цельной металлической панели (профнастил, плоский лист) или деревянных досок.

К типовой конструкции также относят запирающие элементы. Для металлических калиток обычно используют металлический же короб, внутри которого скрывается механизм замка и/или защелки. При нежелании устанавливать сравнительно сложные механизмы, допустим монтаж обычного засова. Для его крепления предусматривают усиление каркаса в месте крепления и месте посадки запорной скобы.

Ниже представлены типовые чертежи калитки из трубы.

С одной опорой и неполным перекрытием проема. Опорный столб заглублен в грунт и забетонирован

С двумя опорами и жестким каркасом с раскосами. Перекрытия проема на 95%, опоры зафиксированы на подготовленном основании (бетон, камень)

Встроенная в распашные ворота, рама частично объединена с рамой ворот. Опоры забетонированы в грунте

С прямыми элементами каркаса, дополняющая базовую конструкцию распашных ворот

Учитывая приведенные схемы, базовые конструкции можно разделить на две группы:

• отдельно расположенные калитки, могут опираться на опорные столбы забора, располагаться рядом с воротами или на удалении от них;
• объединенные с конструкцией ворот. При этом калитка может иметь общие с воротами опоры или являться частью одной из створок ворот.

По внешнему виду, дизайну и частично конструкции выделяют модели со сплошным и решетчатым (частичным) заполнением каркаса. Для полного заполнения подходят любые достаточно прочные и практичные материалы: древесина, металл, полимеры (в том числе поликарбонат), реже стекло. Решетчатые конструкции делятся на изделия с прямоугольным или фигурным каркасом. Простейший вариант представляет собой закрепленную на раме сетку «рабица» или аналоги. Внешний вид кованых и сварных художественных изделий ограничен только фантазией мастера.

Почему профнастил?

Этот материал обладает рядом преимуществ. Ведь он имеет необходимую прочность, устойчив к воздействию влаги и механическим повреждениям. Цветовая гамма достаточно широкая, а это позволит выбрать подходящий лист под имеющийся забор и фасад дома. Еще одно существенное преимущество – профлист легкий, что позволит осуществить работы по изготовлению калитки и ее монтажа самостоятельно.

Варианты конструкции калитки из профнастила:

• Стандартная, прямоугольная на металлическом каркасе.
• Арочная.
• С коваными элементами. Они будут смонтированы поверх листа. Тем самым она превратиться из преграды для входа во двор в произведение искусства.
• Калитка в воротах – это неплохой вариант для экономии, ведь дверь врезается в плоскость ворот, тем самым можно использовать меньше материалов.
• Комбинированная – с коваными элементами и профлиста.

Изготовление калитки из профнастила своими руками

Так как мы будем приваривать калитку к уже существующим опорам, то нам не придётся бетонировать стойки, что существенно облегчит и ускорит работу.

Перечень материалов и инструментов

Для монтажа калитки из профнастила потребуется минимум материалов и только самые необходимые инструменты:

• металлопрофиль — лист С21–1150 с оцинкованным или полимерным покрытием — рабочая ширина 1 метр, длина 2 или 2,2 метра;
• металлическая квадратная труба — сечение 40х24 мм;
• две петли металлические дверные (можно полимерные) – ɸ30 мм;
• засов и замок уличный врезной.
• газо- или электросварка;
• болгарка;
• отрезной и шлифовальный круг по металлу;
• шуруповёрт и мощная дрель;
• заклёпочный пистолет;
• краска и кисти;
• отвес или строительный уровень, рулетка на 5 метров;
• строительный угол;
• набор отвёрток.

Этапы изготовления распашной калитки

Мы представляем способ устройства распашной калитки из металлических труб и обшивки из металлопрофиля непосредственно на опорные столбы.

1. Вначале размечаем место, где будем устанавливать калитку и делаем проём в заборе определённой ширины между двумя металлическими опорами. В будущем мы будем приваривать к ним трубы, которые будут составлять каркас калитки. Выбирая такую схему, мы изначально будем уверены, что готовая калитка точно подойдёт по всем параметрам. Тогда проблемы, которые возникают при сваривании калитки в другом месте, не появятся.
2. Свариваем предварительный каркас забора в соответствии с проведёнными замерами. Расстояние между опорами должно быть более 1 метра для того, получить калитку размером 1х2 метра. Во избежание деформации и крена каркаса его привариваем к опорным столбам в нескольких местах.
3. Привариваем к вертикальной стойке каркаса верхнюю часть петель. Это необходимо для того, чтобы видеть, на каком уровне они должны находиться.
4. Для усиления конструкции из труб монтируем посередине поперечину из такой же квадратной трубы. Все углы должны быть по 90°.
5. Проверяем их с помощью уголка или уровня.
6. После того как мы убедились, что каркас получился ровным и правильным, срезаем его в местах сварки и кладём на ровную поверхность.
7. Обрезаем болгаркой все лишние куски и ещё раз повторно провариваем все швы.
8. Затем с помощью болгарки и шлифовального круга зачищаем стыки.
9. После этого зачищаем места крепления сваркой нижних элементов петель на самих опорах, чтобы удалить ржавчину.
10. Привариваем нижний элемент верхней петли, затем навешиваем каркас и уже по месту привариваем вторую часть петли сверху. Если каркас калитки сварен правильно, то она будет свободно и легко открываться и закрываться.
11. Снимаем калитку и привариваем петли более тщательно, а затем зачищаем все швы. Во время сварки необходимо подкладывать асбестовый лист или обычный картон, чтобы искры и окалина не попали на профнастил забора.
12. Размечаем место для врезного замка на каркасе калитки по чертежу и вырезаем его болгаркой. Замок и ручки устанавливаются на высоте 80–90 см от земли.
13. Вырезаем отверстия и прикручиваем ответную планку замка с помощью шуруповёрта. Проверяем работу замка, лёгкость открывания и закрывания калитки. Затем окрашиваем конструкцию защитной антикоррозийной краской.
14. Берём профнастил, предварительно отрезанный по размеру, и с помощью дрели и заклёпочного пистолета прикрепляем его на каркас калитки. В качестве альтернативы можно использовать кровельные саморезы.
15. Если предполагается установка накладного замка, который будет располагаться на внутренней стороне каркаса калитки, крепёжные отверстия под него располагаем на поперечной перекладине каркаса. В профлисте высверливаем отверстия методом «сверления по контуру», а затем дополнительно обрабатываем шарошкой. Для закрепления замка в поперечине конструкции и приваренной к ней пластине с помощью дрели со сверлом и специального метчика делаем резьбовое отверстие под установку винта.
16. Устанавливаем декоративные накладки с ручками на замок.
17. Делаем ограничитель для калитки. Для этого внутрь проёма устанавливаем металлическую болванку, которую отрезаем от трубы.

Необходимые инструменты и материалы

После того как вы нарисовали чертёж, точно знаете все размеры, можно без труда подсчитать количество материалов, которое потребует схема для изготовления калитки из профнастила. А также основываясь на перечень материалов и саму схему, можно собрать все инструменты, которые вам обязательно понадобятся для сборки.

Давайте же перейдём к материалам, которые вам обязательно понадобятся:

• Лист металлопрофиля, необходимого размера.
• Труба или уголок из металла, с толщиной стенки не менее 3 миллиметров, и диаметром 30 на 40.
• Электроды для сварки.
• Декоративные и простые саморезы по металлу.
• Замок и две дверные ручки.
• Пара металлических воротных завес.
• Краска по металлу.

Из инструментов вам следует подготовить:

• Болгарку для порезки и подгонки металла.
• Сварочный аппарат и защитные комплектующие для работы с ним.
• Шуруповёрт с комплектом бит и набором острых свёрл по металлу.
• Кисточка или валик для покраски.
• Рулетка, угольник, карандаш, уровень.

Определяемся с материалами для ворот

Установка и заливка столбов под ворота

Прежде всего, стоит определиться какой профильный лист стоит использовать для устройства ворот. Все профильные листы делятся на три группы: С, НС и Н. «С»- это стеновые профильные листы, на изготовление которых идет оцинкованный лист малой толщины и с невысокой высотой ребра, он легок и достаточно прочен. Именно лист этой марки наиболее пригоден для самостоятельной постройки ворот.

Дальше идут профильные листы марки «НС», это листы с большей высотой волны, большей толщиной листа. Они более тяжелые и прочные, буковка Н в марке обозначает «несущие». И, наконец, марка «Н» – «несущие». Это тяжелые профильные листы для изготовления железных ангаров и устройства кровель большой площади. Они чрезвычайно тяжелы и излишне прочны, использование профильных листов такой марки для ворот на даче или в гараже просто нецелесообразно. Для изготовления ворот в личном хозяйстве собственными силами подходят следующие виды профильного листа:

1. С8 – профильный лист с высотой волны 8 миллиметров, изготавливаются из листа толщиной от 0.4 миллиметра до 0.6 миллиметра. Вес одного квадратного метра такого листа от 4 килограмм, до 5.5. То есть если одна створка ворот имеет размеры 2 метра на 2.5 метра, то весь профильный настил для нее весит максимум 25 килограмм. Как раз такой вес, который можно с большим усилием поднять одному и достаточно легко вдвоем.
2. С10 – профильный лист с высотой волны 10 миллиметров, толщина листа может быть от 0.4 до 0.8 миллиметров. Квадратный метр этого листа весит от 4 до 7.5 килограмм. Опять же, если посчитать весь вес профнастила на одну створку ворот, то она составит около 40 килограмм. Немного потяжелее, но подъемную технику можно не привлекать.

Стоит заметить, чтобы избежать операции резки профильного листа на своем участке, нужно сразу заказать всю партию профнастила и для забора и для створок ворот того размера, который вам требуется. Именно на стационарном оборудовании профильные листы режутся наиболее точно и с наименьшими повреждениями. После того, как мы определились какой профильный лист будет использован для обшивки каркаса, стоит подумать о том, как этот каркас делать. Вариантов здесь два – деревянные брусья и железный прокат. Предпочтительнее использовать металлическую раму для ворот. Для этого есть ряд причин.

Первая – дерево, находящееся на улице, надо очень хорошо защитить от гниения, а места контакта его с металлической поверхностью профильного листа особенно. Вторая – любая металлическая деталь крепежа, в конце концов, разбивает дерево и крепеж ослабевает. Дерево стоит использовать при наличии хорошего бруса, без сучков и признаков загнивания и при стойком неприятии работы с железом – сварки, сверления и резки. Деревянный брус для распашных ворот лучше всего брать сечением 10 на 10 сантиметров, это самый оптимальный по прочности и весу вариант.

Отлично будет, если он перед собиранием рамы ворот пролежал год–другой в сарае под крышей. Для железной рамы ворот лучше всего использовать профилированную трубу, квадратного или прямоугольного сечения, например 40 на 20 миллиметров, с толщиной стенки 2 миллиметра. Такие размеры оптимальны для прочности и небольшого веса.

Преимущества и недостатки

У калиток и ворот из этого материала есть ряд положительных и отрицательных качества, поэтому перед тем как сделать калитку из профнастила нужно разобраться в них.

Положительные стороны:

• Конструкцию удастся создать быстро.
• Стоимость материала доступная.
• Не нужны сложные земляные работы для укрепления конструкции.
• Длительный срок эксплуатации.
• Материал отличается устойчивостью к коррозии и выгоранию.
• Внешний вид таких ворот с калиткой аккуратный и завершенный.

Комбинированная арочная калитка из профнастила и кованых элементов

К недостаткам относятся такие:

• Материал тонкий, а значит, калиточный проход можно легко прорубить, если он на замке.
• Не дает звукоизоляции.
• При сильном механическом воздействии материал деформируется.
• Появления самых мельчайших царапин, которые разрушают защитный слой чревато запуском коррозийных процессов.
