Изготовление киля
Самодельный киль на лодку из пластиковой трубы выполняется просто. Весь материал, который идет в работу, отличается прочностью, маленьким весом и небольшой стоимостью. Для плоскодонки такой киль подойдет идеально.
Для изготовления берется четырехрганный профиль из пластика, который используют при сборках окон и подоконников. На него одевают два рукава из поролона, которые используют для утепления трубоматериалов.
Далее киль обматывается упаковочной пленкой, ее прокладывают в несколько слоев. В областях, где киль крепиться, наматывают широкий скотч.
Киль из таких материалов не промокает, не выделяет токсичных веществ, и не разрушается от воздействия лучей солнца.
Надувной катамаран из ПВХ: Своими руками
Что же нужно для изготовления надувного катамарана из ПВХ своими руками? Для такого судна нужно два основных элемента: это рама и емкости с воздухом.
Рама. В походных условиях рама катамарана может быть изготовлена из деревянных жердей, так экономится вес и объем снаряжения. В остальных случаях она изготавливается из дюралевого сплава. В промышленном производстве используют авиационный алюминий марки Д16Т — это довольно дорогой материал, его трудно достать, тем более в малом объеме. Мало того трубы должны быть диаметром 35-40 мм с толщиной стенки 1.5 мм.
В качестве альтернативы подойдет более дешевый сплав АД31Т1, однако раму такую лучше использовать для катамаранов, которые будут использоваться на простых реках.
Баллоны. Изготовление баллонов сложный процесс, поскольку требует определенного опыта. Потребуется выкройка, сама ткань ПВХ, клей, присадка для клея и инструменты (фен, валик, специальный шпатель). Могу сразу Вас заверить, что первые баллоны, они как и блины — комом Поэтому лучше заказать изготовление, либо купить заводские. Если Вы все таки решились на самостоятельное изготовление, то наши рекомендации такие:
1. Ткань ПВХ любая, но только лодочная. Плотность от 750 гр/кв.м. Очень хорошая ткань производства Mirasol, из нее готовят баллоны байдарок Хатанга.2. Клей. Лучше по параметрам цена-качество, это клей 900 И. На банке есть подробная инструкция по применению. Понадобится 1 литровая банка с запасом3. Присадка. Десмодур (китайский аналог дешевле). Нужна для добавления в клей, придает термопластичность, Ваши баллоны не развалятся при температуре 70 градусов, но на солнце надутыми не оставляйте.4. Выкройки. Ниже можете взять выкройку и распечатать на широкоформатном принтере. По этому макету был изготовлен катамаран на примере выше, длиной 4 метра, диаметром баллонов 45 см.
Преимущества катамарана
- Остойчивость. Этот тип судов редко накреняется сильнее, чем на 5 градусов. Благодаря этому плавание комфортное и безопасное. Те, кто отправляются в море за экстримом, могут посчитать остойчивость минусом, уменьшающим остроту ощущений во время гонки, но в глазах экстремалов эта особенность с лихвой компенсируется скоростью.
- Ходовые качества. При попутном ветре парусный катамаран может идти в два раза быстрее однокорпусной яхты.
- Небольшая осадка. Благодаря этому судно легко проходит по мелководью, позволяет подходить к труднодоступным берегам.
- Широкая палуба и большой кокпит. Это справедливо не для всех судов этого типа, но если вы выбираете комфортную прогулочную модель для большой компании, катамаран – именно то, что нужно.
Наконец, одно из главных преимуществ этого типа судов – безопасность. Даже при высоких волнах и сильной качке риск перевернуться минимальный. Зафиксированы случаи, когда катамаран выдержал 7-балльный шторм в Бискайском заливе. Морские и речные катамаранные прогулки понравятся новичкам и опытным морякам.
Руководство по строительству катамарана
Прежде чем приступить к строительству катамарана, стоит разобраться в некоторых нюансах.
Во-первых, прежде чем приступить к строительству водного велосипеда своими руками, нужно определиться с основной конструкцией, а именно, из чего будет сделан корпус.
Во-вторых, то, каким будет конструкция, зависит от того, для каких целей планируется строительство.
В-третьих, сейчас на просторах интернета можно найти массу примеров реальных проектов, которые легко реализовать даже при минимальных условиях (материалы, помещение, инструменты).
Далее предлагаем несколько вариантов строительства этого плавсредства.

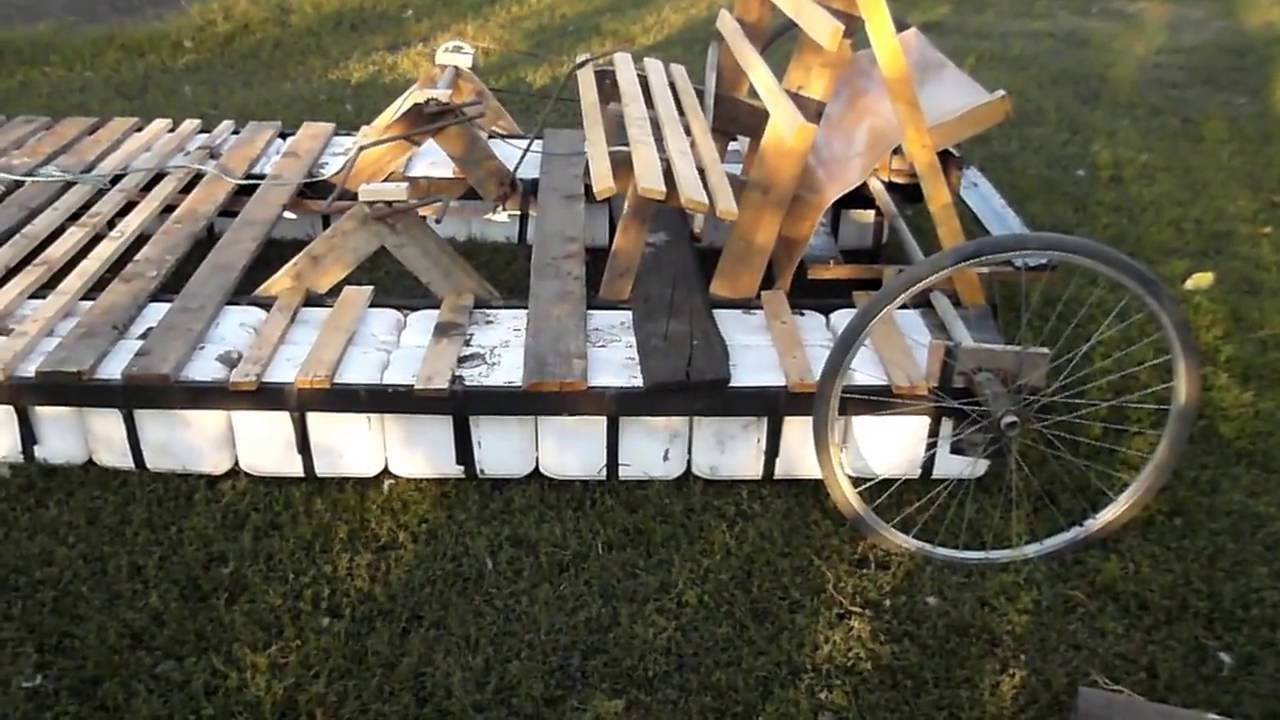

Самодельный катамаран
Надежный катамаран из пенопласта
Катамаран из пенопласта может похвастаться массой преимуществ: долговечность, непотопляемость, легкость эксплуатации. Чтобы сделать плавсредство, понадобится следующие детали, которые изготавливаются из фанеры с толщиной 12 мм:
- Две диафрагмы в носовой части.
- Четыре перегородки.
- Четыре шпангоута.
Для закрепления деталей используют стяжные трубы из дюралюминия (также подойдут стальные тонкостенные трубы). На трубах необходимо нарезать резьбу, размер которой должен составлять примерно 12 мм.
Перед сбором поплавков плавсредства на широкие части пластин кладут эпоксидный клей, а потом за счет стяжек их совмещают с помощью стальных трубок. Далее будущее плавсредство обклеивают с помощью бязи или стеклоткани, сложенной в несколько слоев. Делать это лучше с помощью эпоксидной смолы.
Передняя сторона поплавков изготавливается также собственноручно с помощью уголков, а далее обшивается листами из алюминия.
Крышки, состоящие из фанеры листового дюралюминия, приделывают к уголкам носовой части винтами, а сама носовая часть садится на концы стяжных труб и затягивается гайками. Финишная стадия заключается в заполнении носа плавсредства пенопластом, после чего закрывается крышка.
Палуба строится с помощью реек и деревянных брусков. Далее механизм крепят к шпангоутам болтами и гайками.
судно из пенопласта
Надувной катамаран своими руками
Чаще всего поплавки отличаются конструкцией двухслойного вида: камеры внутри и защитную оболочку снаружи. Чтобы смастерить надувной катамаран, можно воспользоваться внутренними камерами с двумя отсеками.
Установка надувной камеры в средство передвижения по воде производится в шкуру поплавка через отверстия, которые расположены на концах шкуры. Все действия должны проводятся следующим образом:
- Камера кладется рядом с отверстием.
- Шкуру надевают на руку через другое отверстие.
- Камера втягивается в шкуру.
- Концы загибают приблизительно на 10 см.
У надувного плавсредства с примитивными люками отсутствует застежка, так как в момент надувания, камеры закрываются сами. В ходе вставки двух камер в шкуру, они наслаиваются друг на друга. Далее проводится втяжка двух шкур одновременно.
Трубка, которая надувает камеры, идет из шкуры через один из люков. Что касается давления в камерах, в основном оно равняется не более 0,1 атм.
Надувной катамаран
Как сделать катамаран своими руками
Проблема как сделать катамаран своими руками не является архисложной
Важно, прежде всего, понять каких габаритов будет конструкция, исходя из этого, можно будет выбирать нужные материалы
Выбор материала изготовления
Материалы могут быть самые разные, например, надувные катамараны, изготавливаемые своими руками, чаще всего используются:
- пвх
- дерево;
- алюминий.
- Составляются чертежи катамарана.
- Подготавливается материал.
- Делаются заготовки.
- Судно собирается по блокам.
Из пенопласта
Самодельный катамаран из пенопласта хорошо использовать для рыбалки, служить он может долгие годы. Пример:
- Размер плавсредсва 3760 – 1610 мм. Пластины берутся толщиной от 45 до 15 м. Высота поплавка составляет 210 мм, его ширина 420 мм. В носовой части ставится четыре перегородки и четыре шпангоута. Все переборки выпиливаются из фанеры толщиной 10—14 мм.
- Для крепежа берутся алюминиевые трубы, на внешней стороне делается резьба, тогда трубы можно надежно фиксировать.
- Для изготовления поплавков (26х26 мм) берется лист алюминия, толщиной 0,4 мм. Крышки делаются из дюраля (толщина 1,6 мм). Конструкция фиксируется в носовой части с использованием уголков.
- Палуба изготавливается из брусков. Все стыки и зазоры проклеиваются эпоксидной смолой.
Надувной
Надувной катамаран, который делается своими руками, имеет поплавки в форме барабана, поверхность двухслойная. Для увеличения живучести, поплавки нередко делают в два отсека. Надувная камера инсталлируется в поплавок через специальные проемы. Давление в баллонах для катамарана сделанного своими руками составляет порядка 0,12 атм.
Парусные
Катамаран парусный делается из алюминиевых труб, которые крепятся с использованием болтов и гаек. Чтобы сделать парусное судно такого типа, необходимо будет только произвести некоторые токарные работы.
Парус делается из дюралевых труб, которые вставляются друг в друга. При транспортировке плавсредства в длинные части мачты, инсталлируют элементы рангоута.
Для сплава
Построить катамаран для сплава своими руками для сплава несложно. Сплав по быстрой реке – это всегда приключение. С увеличением размера судно увеличивается его устойчивость. Если катамаран будет управляться с помощью весел, то его ширина не должна превышать 1,3 метра. Если гребцы будут находится на баллонах то ширину можно увеличить до двух метров.
Моторный
Для создания моторного судна может подойти движок для мопеда или мотоцикла.
Силовая установка размещается в центре рамы и надежно фиксируется с использованием болтов
Важно, чтобы двигатель весил немного и имел необходимую мощность
Морской
Морской водный катамаран делается своими руками по такому же принципу, что и для малых водоемов. У морского судна палуба должна быть более прочной. Для повышения прочности шпангоуты (рейки) следует фиксировать на расстоянии 32 см друг от друга. Плоскость самой палубы делается из двойного слоя фанеры. Гребные колеса изготавливаются из велосипедных колес. Лопасти делаются из резины (толщина до 8 мм). Каждое колесо имеет не меньше 6 лопастей. Руль изготавливается из алюминиевого листа, размер его 220х340 мм
Прогулочный
Размеры прогулочного изделия с педалями:
- 3960х1850 м.
- Высота поплавка 260 мм.
- Ширина 460 мм.
- Толщина пластин до 155 мм.
Чтобы изготовить такое судно, необходимо будет 2,1 м3 пенопласта, около 5 квадратных метров фанеры. Уголки делаются из алюминия или нержавеющей стали (3х3 см). Каркас обшивается алюминиевым листом 0,45 мм. Все крепления делаются на болтах.
В остальном изделие собирается по классическому образцу. Нередко дополнительно на прогулочных судах ставят бензиновую силовую установку. Прогулочный самодельный катамаран из пластиковых труб тоже делается довольно часто
Из фанеры
Катамаран из фанеры сделанный своими руками получается легким и прочным. Используются чаще всего бруски из хвойных пород деревьев размерами 27х45 мм и 63х110 мм. Поплавки облицовываются фанерой пропитанной водостойким праймером (толщина 7 мм). Понадобится не менее 4-х листов (1526х1526мм).
Другие виды
Туристическое судно: материал в основном используется пенопласт. Рама в таких конструкциях используется из труб. К ним крепятся резиновые баллоны с воздухом.
Из алюминия делается из материала АМг5, АМг6 и т.п. Для палубы применятся листы толщиной 5 мм. Сложность заключается в сварке алюминиевых листов, судно для этого необходимо специальное оборудование. Алюминий не ржавеет, прослужит долго.
Конструктивные элементы
Итак, разбираясь в вопросе, как сделать катамаран, стоит рассматривать все по порядку. Понтоны плота изготавливаются из реек и фанеры. Стоит начать со шпангоутов. Для этого необходимо вырезать из фанеры 12 заготовок, размеры которых составляют 320*320 миллиметров, сбить их тремя-четырьмя гвоздями, а потом обработать все вместе по контуру. Далее требуется сделать прорези под рейки. Рейки квадратные, но прорези должны быть 20-25 миллиметров по размерам. Оставшиеся 5 миллиметров в рейках оснащаются пазами. Лучше всего уложить все шесть реек рядом, закрепить их, а потом сделать пилой прорези во всех одновременно. Так как с краев они получатся немного глубже, стоит уровнять среднюю глубину, перекладывая досочки несколько раз в процессе работы.
Перед формированием пазов стоит проверить размеры листов фанеры. Если речь идет о числе меньше 1500 миллиметров, то необходимо скорректировать место установки поперечины 7 и шпангоута 5 соответственно. Шесть шпангоутов требуют, чтобы к ним с боков и сверху были прикреплены отрезки реек, а снизу стоит закрепить кусочек доски. Все необходимо делать максимально прочно, лучше использовать для этого винты или шурупы, ведь в рейки будут забиваться гвозди, задачей которых будет удержание фанеры.
Разновидности катамаранов
Существует два основных вида катамаранов по характеристикам баллонов:
- Модель с надувными баллонами;
- Модель с жесткими баллонами.
Надувные плавсредства имеют небольшие размеры, легко собираются и разбираются. Отличаются особой компактностью: одноместный катамаран для рыбалки в разобранном виде легко умещается в рюкзак. Он легко управляется веслами и способен пробираться в самые недоступные места водоемов.
Конструкции на жестких баллонах довольно массивны и нередко требуют сложной транспортировки на автомобильных прицепах. Конструкции отличаются бхорошей грузоподъемностью и часто оснащаются двигателем. Могут развивать большую скорость.
Модели под мотор
Если туристические катамараны, как правило, предназначены для сплавов и просто управляются веслами, то рыболовные плавсредства нужны для перемещения далеко от берега или в труднопроходимых местах водоемов, поэтому чаще всего оборудуются двигателями.
Гибкий рундук
Модели, имеющие гибкий рундук, изготавливаются из ПВХ и отличаются среднетолстым гиком. Они могут иметь довольно крупные баллоны.
Жесткий рундук
Плавсредства, сконструированные с жестким рундуком, хороши для ловли рыбы на неглубоких водоемах. Эти небольшие катамараны считаются двухместными. Они также выполняются из материалов ПВХ и иногда бывают построены так, что баллоны возвышаются над уровнем гика.
Двухбимсовые модели
Поперечные балки, соединяющие баллоны, называются бимсами. Конструкции с двумя такими перемычками наиболее распространены и пользуются спросом, хотя на них могут разместиться только два человека.
Модели с тремя бимсами
Катамараны покрупнее скрепляются тремя бимсами и могут принять на борт до четырех человек. Конструкции достаточно широки и оборудованы двумя баллонами. Для изготовления подобных плавсредств применяются особо прочные материалы.
Конструкции с низкими опорами
Опоры катамаранов могут располагаться высоко или низко относительно баллонов. Модели, имеющие низкие опоры оборудуются маломощными двигателями и имеют два или три баллона средних размеров. Грузоподъемность таких судов не очень велика.
Конструкции с высокими опорами
Подобные модели рассчитаны на мощные моторы и имеют внушительные размеры — до 4-х метров. Баллоны на конструкциях с высокими опорами отличаются большим диаметром.
- Рундуки на этих судах устанавливаются жесткие, опоры укрепляются специальными дополнительными растяжками.
- Материал ПВХ, из которого изготавливаются баллоны, выбирается самый плотный.
- Каркас плавсредства выполняется из легких дюралюминиевых сплавов.
Цена на катамаран для рыбалки такого типа намного выше других моделей.
Парусный катамаран имеет некоторые особенности
Перед тем, как самостоятельно изготовить катамаран и ходить с ним под парусом, вы должны понимать, что данное судно имеет наружную оболочку, которая обеспечивает прочность, в том числе внутренней камеры, отвечающей за герметичность конструкции. Наличие обводов снижают сопротивление воды при хождении под парусом. Сам же каркасный катамаран выполнен из дюралюминиевых трубок, держащихся на болтовых креплениях посредством фасонных гаек. Описанная ниже конструкция катамарана имеет руль и предусматривает наличие паруса. Почти все комплектующие можно сделать самостоятельно, потребуется лишь незначительный объём токарных работ. Перед началом постройки этого плавательного средства, у вас обязательно должна быть схема катамарана, придерживаясь которой получится качественная вещь.
Поплавки
Их в нашей модели будет два и каждый из них заполнен воздухом. В поперечном сечении эти элементы имеют форму круга. Поплавки практически не имеют цилиндрических участков, а отличаются они кормовыми и носовыми срезами. Поплавок включает в себя внутреннюю камеру и наружную оболочку, которая на 15% меньше величины камеры. Это нужно для того, чтобы камера всегда находилась в напряженном состоянии и обеспечивалась её безопасность. Изготовление камеры самостоятельно является одной из ключевых операций, поэтому она занимает много времени. Если данный элемент сделать из синтетических материалов, то он прослужит довольно долго, а если из резины, то его долговечность будет несколько ниже, но и цена более доступной.
Раскрой
При невозможности выкроить камеру из цельного куска материала, полотнище нужно клеить из кусков, а делать это нужно обязательно внахлёст. Шов должен иметь ширину как минимум 3 см, а на его месте следует дополнительно проклеивать полоски из ткани. Задняя часть камеры, которая напоминает форму рукава, в процессе сборки скручивается и перевязывается посредством резинового жгута. Самостоятельно сделанная конструкция рукава обеспечивает возможность осуществления её сушки и ремонта. Кроме того, перед носовыми гребцами в камеру следует вклеить особый клапан, используемый для лодки. Его можно использовать, даже чтобы подкачивать на ходу это водное транспортное средство. Поэтому ваш круизный катамаран всегда будет на плаву, прогулка на нём доставит огромное удовольствие. Чтобы своими руками сделать днище катамарана, его тоже следует выкроить из цельного полотнища или его отдельных кусков, после чего скрепить их между собой. Затем, необходимо сшить нижнюю и верхнюю оболочную часть от конечностей к середине. Перекройку деталей нужно осуществлять с максимальной точностью – это нужно делать, чтобы обеспечить правильность формы избегания складок на поплавке.
Мост
Обычно он алюминиевый, изготовляется из трубок разных размеров и диаметра, вместе с креплениями, в качестве которых используются болты и шпильки. Стрингеры выполнены из двух элементов, соединённых с помощью втулки, которая прикрепляемая клеем к задней части катамарана и фиксируется шпилькой. Закрепление концов стрингеров осуществляется с помощью заглушки, которая может быть выполнена из любых материалов и надёжно закреплена фасонными гайками.
Палуба
Этот элемент катамарана имеет прямоугольную форму, а изготовляется он из полотнища плотных разновидностей капрона. Величина данного элемента зависит от того, какой у нас собран каркас. При изготовлении палубы своими руками, по её периметру, края полотнища следует подвернуть на 30 мм, после чего прошить их. Теперь устанавливаем люверсы, используемые для крепления моста к палубе. Шнуровку следует делать от середины поплавка к его конечной точке.
Паруса и мачта
Парус для катамарана своими руками лучше всего делать из трех дюралевых трубок, каждая из которых вставляется друг в друга. Но еще можно построить и деревянные стержни, имеющие соединительные планки. При переноске плавстредства, в длинные части мачты вставляют элементы рангоута – гафель и составной, которые изготовляются из дюралевых лыжных палок или трубок необходимого диаметра. Нижняя часть мачты прикрепляется к середине второй балки с четырьмя вантами и натяжными устройствами от верхней оконечности мачты к концам поперечных балок. Если нужно, то парус для катамарана можно самостоятельно увеличивать в размерах или уменьшать, в зависимости от своего опыта управления такими плавстредствами.
Моторный катамаран
Изготавливается данный вид плавучего средства при помощи мопеда. Для этого достаточно поместить сухопутное средство передвижения на поплавках, скреплённых при помощи поперечных балок и зафиксировать на них машину.
Корпуса данной сборки изготовлены из четырехмиллиметрового оргалита. После сгиба заготовки нужно просверлить отверстия на расстоянии пятидесяти миллиметров. Затем следует сшить корпус медной проволокой и вклеить туда транцевую доску с двумя шпангоутами. Затем стыки следует проклеить и после высыхания удалить проволоку. После удаления проволоки швы необходимо проклеить клеем и зафиксировать тканевыми полосами в три слоя.
В корпус следует вклеить стеклоткань, палубу изготовить из оргалита и прикрепить к корпусу при помощи эпоксидного клея и медной проволоки. Изнутри корпус необходимо покрыть паркетным лаком, а снаружи тщательно оклеить стеклотканью. Затем сосновые бруски необходимо применить в качестве балок поперечного сечения и прикрепить их эпоксидным клеем и шпангоутом.
На торцах корпусов необходимо при помощи хомутов закрепить подшипники, выгнутые самостоятельно из стальных трёхмиллиметровых полосок. Маневренность данного моторного катамарана обеспечивается благодаря рулевым перьям. Они вырезаются из двенадцатимиллиметровой фанеры и навешиваются шарнирно на торцы при помощи самодельных петель.
Далее необходимо снять с мопеда колёса и зафиксировать его при помощи осей шпилек в заднем и переднем узле крепления и заменить цепь более длинной, чтобы можно было перекинуть её через двигатель расположенный на гребном колесе.
В конструкции своего катамарана вы можете использовать электромотор либо бензиновый двигатель, например китайский.
Катамаран с растяжкой тросов
Собирается с растяжкой модель (чертежи надувного катамарана показаны ниже) довольно просто. Работу в данном случае необходимо начинать с расчетов длины поплавков. Как правило, их заготавливают диаметром около 0.5 метров. После этого можно приступать к установке стрингера. С этой целью первоначально необходимо заняться монтажом баллера. Как правило, его используют прямоугольной формы
Далее к нему важно сразу прикрепить стойку
Также для управления можно подсоединить румпель. Следующим шагом сбивается палуба на катамаране. Для этого доски подойдут длиною 1.2 метра. Рундук устанавливается только после гика. Растяжка должна монтироваться непосредственно на вертлюге. Для этого необходимо заготовить четыре винта. В конце работы устанавливается мачта. Также необходимо позаботиться о натяжителях.
Второй вариант
МОДЕРНИЗАЦИЯ КАТАМАРАНА
- Баллоны скорее всего мы будем менять, т.к. их форма нас не устроила. Нужны носы с острыми штевнями.
- Вместо бочек будем использовать рундуки, которые также вынесем за пределы палубы.
- Подумаем над ходовой рубкой. А то в этот раз ее все-таки очень не хватало.
- Может быть слегка увеличим палубу, благо конструкция это позволяет.
В остальном катамаран нас полностью устраивает, насколько это в принципе возможно с данным типом судна, т.е. с надувным и разборным.
>
Надувной катамаран
- Баллоны. Суммарный объем двух баллонов – 3 куб.м. Купили их в украинской фирме Нэрис, 20 000 рублей, но сейчас они должны стоить подороже.
- Паруса. Общая площадь 10 кв.м. Обошлись они нам в 10 000 рублей.
- Мотор Mercury, 4 л/с, с длинной ногой. Купили его в Москве, в компании Велход. Их сайт www.velhod.ru Обошелся мотор нам в 43 000 рублей.
- Для руля и шверта была использована фасадная солнцезащитная ламель из алюминиевого аэродинамического профиля. 3 метра ламели обошлись нам в 3 000 рублей.
- Якоря Денфорта – 2 шт, по 6 кг каждый.
- Фанера для палубы – 6 листов, 1,2х2,4 м, 8 мм толщины.
- 50 м профильной трубы 80х40х2, сплав АД31Т. 20 м профильной трубы 35х35х2, сплав АД31Т. Шина разных размеров из такого же сплава.
- Несколько метров алюминиевой трубки 12х1, которая использовалась в качестве втулок под болты в местах соединения продольных и поперечных элементов конструкции.
- Около трех тысяч вытяжных алюминиевых заклепок.
- Около сотни разных болтов, гаек, шайб, преимущественно из оцинкованной стали.
- На мачту – 8 м. трубы 50х2 Д16Т, на втулки несколько метров трубы 45х2 Д16Т. Примерно 50м стального троса 6х19, 3мм, из которых 20 м. – нержавеющего.
- Колуши, талрепы, кольца, мочки и прочее.
- Несколько метров медной трубки 8х2, продается в магазинах сантехники. Использовалась она для опрессовки огонов на тросе.
- Веревка в количествах.
Схема катамарана
Использование нержавеющего крепежа, как показал опыт, особого смысла не имеет, за исключением некоторых самых мелких деталей. Стальной оцинкованный крепеж не особо ржавеет. Заменить его дешевле, чем покупать нержавеющий. Ну и преимущество оцинкованного крепежа также заключается в том, что он не вызывает электрохимической коррозии алюминиевого сплава. То же можно сказать и про тросы.
На яхтенные комплектующие также не имеет смысла тратить огромные деньги, так как в других магазинах можно найти более дешевые аналоги, практически не уступающие фирменным компонентам по функционалу. Например, яхтенный двушкивный блок может стоить в яхтенном магазине 5 000 рублей, а в туристическом магазине альпинистского снаряжения подобные изделия можно купить за 300 рублей. Альпинистский блок будет сделан из такой же стали, с теми же подшипниками, разве что без стопора.
Самостоятельное изготовление катамарана – нюансы
Многие любители необычного отдыха выбирают не просто катамараны, а сделанные самостоятельно, поскольку в них воплощаются не только технические задумки, но и индивидуальность обладателя агрегата.
Надувные баллоны для катамаранов изготовляются в двух основных вариациях:
- с отдельными частями;
- цельнокроеный.
Для производства баллонов используется специализированная прорезиненная ткань. Она имеет повышенные физико-химические свойства, устойчива к внешним воздействиям, не пропускает воду внутрь. Если выбран первый способ, то по заранее подготовленной выкройке шьется негерметичный верхний чехол – обтекатель. Его особенность – наличие пришитых карманов для крепления стрингеров. Внутрь чехла имеется кормовое отверстие, через которое вкладывается надувная камера. Особенностью является наличие проклейки, которая может не совпадать по форме с основой, но должна превышать по объему верхний чехол.
Сидушки
Количество сидушек в идеале равно числу гребцов и кратно двум, так как экипаж распределяется поровну по обоим баллонам. Но возможны и варианты, например, на так называемой латвийской двойке сиденья находятся между гондолами. От способа посадки зависит, насколько удобно будет гребцу работать веслом.
К сожалению, одной теории для поиска самой удобной сидушки недостаточно, надо кататься и выбирать по ощущениям. Одному комфортно на небольших тритоновских, а другому больше нравится посадка на «Рафтмастере».
Конструкции сидушек
Самый простой вариант – из любых подручных материалов, например, рюкзаков, причём сидеть на них можно как заблагорассудится. Однако подобная самодеятельность допустима лишь на матрасном сплаве, поскольку на категорийной реке экипаж смоет вместе с сиденьями.
Посадка гребца на сложных маршрутах должна обеспечивать безопасность и удобство, поэтому сидушки делаются либо заранее пришитыми к внешней оболочке либо жёстко закрепляются на месте. Дополнительно они снабжаются коленными упорами – специальными лямками, которые накидываются на колени и удерживают человека, как бы ни швыряло катамаран в потоке. Распираясь в упорах, участники экипажа не теряют контроль над судном и могут в любой ситуации работать веслом.
Что касается собственно удобства, то главная проблема водников – затекание ног в коленной посадке. Если на реке есть плёсовые участки, то удастся передохнуть, распрямив ноги, но в противном случае даже сойти с ката на берег порой бывает сложно. Понятие удобства для каждого катамаранщика индивидуально, но не подлежит сомнению лишь одно – сиденье должно быть достаточно высоким, чтобы снизить нагрузку на колени.
На спортивных катамаранах встречается две разновидности сидений: «пулемёты» и более привычные надувные.
- «Пулемёты» получили столь неожиданное название из-за опоры, напоминающей пулемётную сошку. Конструкция довольно удобная, не сдуется в неподходящий момент, но широкого распространения не получила и воспринимается как экзотика.
- Надувные сидушки, или банки, более популярны. Они проще в сборке, удобны и имеют всего один недостаток – если случайно вылетит заглушка, сиденье сдуется. Однако такое бывает редко, а во всём остальном приспособление показало себя с лучшей стороны.
Коленные упоры – обязательная часть сидушек, они удерживают гребца на месте, не давая выпасть и позволяя без затруднений работать веслом. Свободным концом они крепятся за продолины и регулируются в зависимости от нужд и габаритов конкретного человека.
У катамаранов «Белрафт» предусмотрено даже по две лямки с каждой стороны, однако по-настоящему оценить подобное удобство сумеют разве что люди с ростом выше среднего.
Фиксирующие ремни способны удерживать ногу в разных местах: кому-то удобней, чтобы они располагались максимально близко к корпусу, но есть и те, кому больше нравится опора на середину бедра. Такие моменты индивидуальны и каждый спортсмен регулирует лямки под себя, благо производители катамаранов дают такую возможность.
Дополнительная «фишка» на упорах – пряжка-самосброс, как у моделей «Рафтмастера». Она нужна, чтобы освободиться при перевороте, если за ремни зацепилась защита или другие элементы снаряжения.
Выше было рассказано об устройстве самых важных частей туристического надувного катамарана, но существуют ещё и дополнительные. К примеру, палуба, которой оборудуются многие плёсовые модели, или специальные сумки для багажа. Многие производители предлагают снабдить плавсредства съёмным парусом или мотором. Словом, совершенству нет предела, и до тех пор, пока существуют катамараны, их конструкции будут модернизироваться. Создать универсальное судно, подходящее для всех видов сплава, вряд ли получится, но существующие модели имеют все шансы стать лучше.
Модели с дюралюминиевыми листами
Чтобы собрать надувные катамараны данного типа, необходимо заготовить четыре листа. Однако в первую очередь специалисты советую сделать замеры поплавков. Минимум их длина обязана составлять 3.5 метра. После этого фиксируется палуба. Сделать ее довольно просто из досок. В данном случае длина их минимум обязана равняться 1.2 метра. После этого можно сразу установить подставку. На этом этапе придется воспользоваться сварочным инвертором. Опора должна располагаться непосредственно над подставкой.
Листы укладываются со стороны румпеля
Для того чтобы подготовить палубу для этого, важно сразу установить вертлюг. Многие специалисты рекомендуют использовать стальные натяжители
Зафиксировать листы можно при помощи винтов с маркировкой М6. Дополнительно нужно установить зажимные кольца для лучшей фиксации. После монтажа листов необходимо приступить к изготовлению мачты. Затем останется только зафиксировать румпель для управления моделью.
