Комплект для откатных ворот: рекомендации специалиста по выбору качественного комплекта для изготовления раздвижных ворот

Установка откатных ворот

Для установки на участке откатных ворот необходимо соблюдение целого ряда требований:

откатные ворота могут двигаться только по прямой линии, поэтому на необходимом участке забор должен быть тоже прямым. При этом длина этого прямолинейного участка забора, как указывалось выше, должна быть в полтора раза больше, чем ширина полотна. Это связано тем, что кроме непосредственно полотна, консольные ворота имеют так называемую технологическую часть, выполняющую роль противовеса и позволяющую снизить и равномерно распределить нагрузку, создаваемую воротами, на консольный блок (рис.6 )

Рис. 6. Размещение консольных ворот

• любые неровности рельефа (наклон или бугры) создадут большие проблемы для свободного перемещения ворот, существенно повысив нагрузку на автоматику
• калитки устанавливают со стороны, противоположной направлению отката ворот, в противном случае, они будут просто блокироваться в момент открытия ворот
• если будет устанавливаться автоматика для откатных ворот, сразу следует предусмотреть, откуда будут прокладываться силовые кабели

Потрясающие металлические откатные ворота

Совет! Готовый комплект для откатных ворот (рис.7 ) (роликовые тележки, направляющий рельс, трубы) можно приобрести в магазине, но при этом следует учесть, что он рассчитан на «евростандарт» — ворота длиной 4 м.

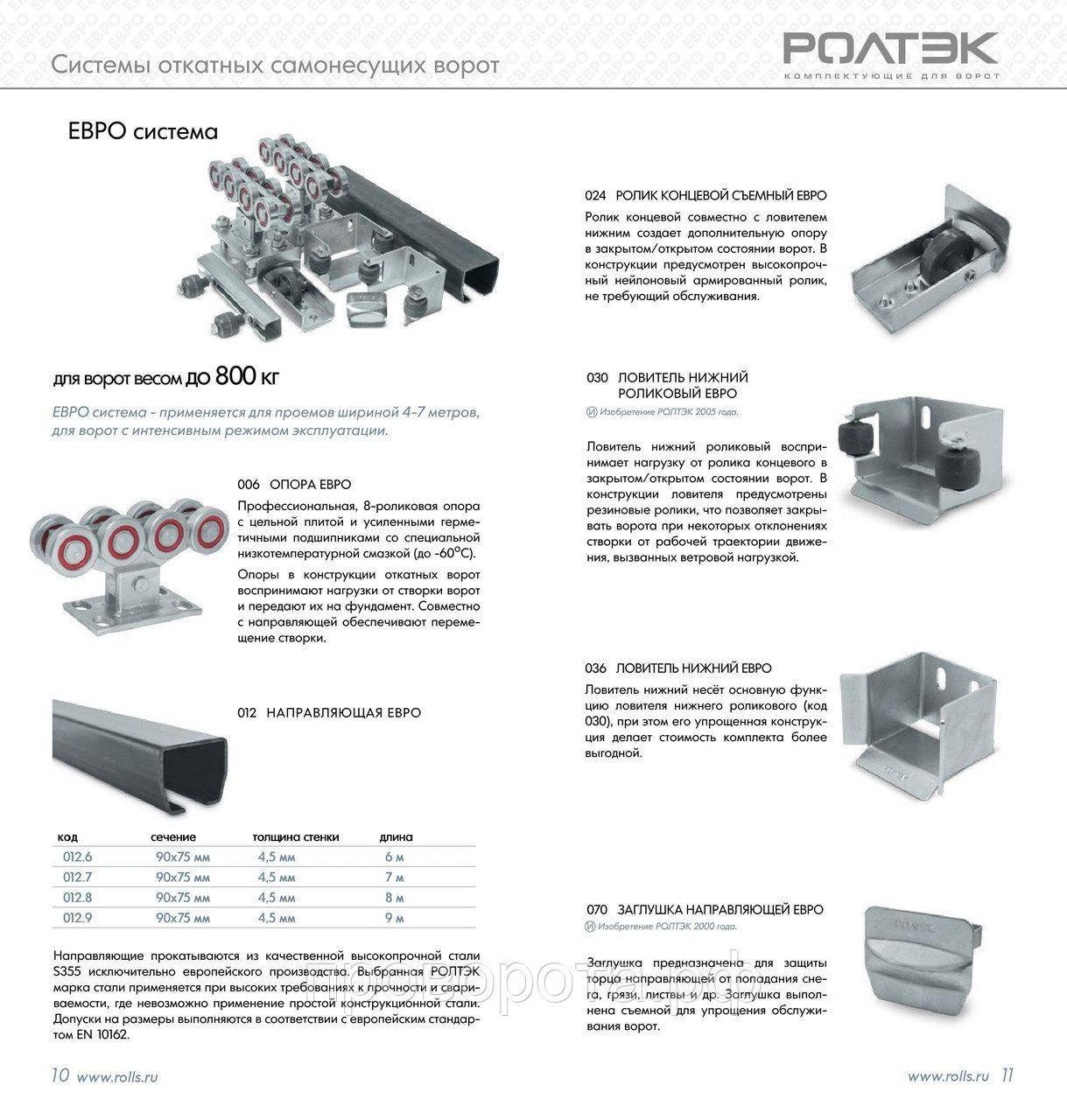

Рис.7. Комплектующие для откатных ворот

Раздвижные ворота можно устанавливать как на готовый забор, так и во время его возведения. Чертеж откатных ворот приведен на рис. 8.

Рис. 8. Чертеж для изготовления консольных откатных ворот

Устройство и принцип действия откатных ворот

Два метода изготовления:

• Моноширма;
• Двойное синхронное изделие.

Моноширма представляет собой одно цельное полотно. Створку присоединяют на роликовые направляющие. Их называют тележками или консольными опорами. Вдоль них створка перемещается и открывает въезд для машины. При создании такого изделия нет необходимости делать перетяжку в верхней части столбов. Высота готовой конструкции не превышает двух метров.

Моноширма – простой, удобный вариант. Поэтому она пользуется спросом среди владельцев частных территорий, дворовых и открытых площадок.

Двойное синхронное изделие представляет собой две створки, перемещающиеся в разные стороны. От первого варианта конструкцию отличает наличие двух опорных фундаментов и верхней перекладины. Последняя – это направляющая для вспомогательного роликового механизма.

Полотно прекрасно удерживается, несмотря на внушительный вес, благодаря наличию консолей. Поэтому такое сооружение подходит для ворот выше двух метров. Это неплохой вариант для обустройства гаражного помещения, внутри которых оставляют грузовые машины.

Для частного сектора не часто требуются высокие ворота, поэтому предметом нашего обсуждения станут одинарные конструкции. К тому же, их система достаточно простая, поэтому ее легче изготовить собственноручно.

Направляющие и роликовый механизм участвуют в рабочем процессе. Но, кроме них, активное участие принимают другие компоненты:

• Нижний и верхний улавливатель. Это кронштейны в форме буквы П. Их крепят на самом краешке улавливающей стойки. Они фиксируют закрытое полотно. Верхний же препятствует «заваливанию» створки вбок, а нижний фиксирующий компонент вдобавок снижает нагрузку на роликовый механизм и направляющие;
• Роликовый ограничитель. Его крепят сверху по краю главной опоры. Его функция – вспомогательный фиксатор полотна;
• Опорный роликовый механизм. Его монтируют спереди на направляющей. Исполняет роль заглушки, опорной детали и демпфера. Когда полотно входит в снизу лежащий улавливатель, то ролик снижает тяжесть удара и принимает на себя часть массы сооружения.

Рекомендуется ставить заглушки на отдельные элементы системы. Они не позволяют снегу забиваться и выполняют эстетическую функцию.

Что входит в эту стоимость?

Замер

Бесплатный замер до 50км от МКАД. Замер без заключения договора и внесения аванса 3500 руб.
После заключения договора эти деньги зачтем в аванс. Возможно заключение сделки у вас на объекте,
предоставляем договор и финансовые документы.

Доставка до 30км от МКАД

Доставка бесплатна в пределах 30км от МКАД, далее +35руб/км. Если нет дороги до площадки
выгрузки, пронос в стоимость не входит. Дату и ориентировочное время заранее согласовываем с
Вами. По желанию возможна доставка и монтаж в один день. Водитель свяжется с Вами за 2 часа до
приезда. Разгрузка входит в стоимость. Для больших ворот (свыше 5м) потребуется помощь ваших
строителей.

Монтаж на готовое основание

Сборка ворот на готовое основание. Фундаменты и сваи мы не делаем. Бесплатно предоставляем
индивидуальное техническое задание на фундамент и электрику, и консультируем по всем
вопросам связанным с подготовкой основания для ворот.
Если нет закладных в столбах и фундаменте – сделаем. Если нет проводки – проложим. Согласовываем
это заранее.

Комплектация ворот

Рама ворот, консольный набор Ролтэк Эко (для ворот до 5м шириной) или Ролтэк ЕВРО (для ворот от 5м
шириной), регулировочные площадки, зубчатая рейка на раме ворот (для автоматики), профлист С8
толщина 0.4мм (если заказан), ремонтная краска для сварных швов.

Автоматика от разных производителей

Отправляясь на поиски подходящей автоматики, каждый человек сталкивается с большим ассортиментом в местах продаж. Представлена продукция от разных производителей, уже находящихся не первый год на рынке. Сложно сказать, какая лучше автоматика для откатных ворот. Каждый бренд имеет свои плюсы и минусы, преимущества и недостатки. Можно это проследить на примере наиболее популярных производителей: Came, Doorhan, Nice, Faac, An-motors, Hoermann.

Электропривод от итальянской фирмы Came пользуется большой популярностью. Он легко справляется со своей работой по открыванию и закрыванию ворот в летний период. Зимой могут возникнуть небольшие трудности – на концевых выключателях и зубчатой рейке образуется лед. Его можно удалить и автоматика опят будет исправно функционировать.

У электропривода Came внешняя шестерня выполнена из стали, внутренняя из фторопласта, который отличается износостойкостью и устойчивостью к высоким температурам. С помощью механических концевых выключателей автоматика отключается при попадании створки в конечную точку.

Электропривод для откатных ворот Nice полностью удовлетворяет запросам покупателей, которым нужна автоматика для облегченных ворот, весом 500 кг. Она будет стоить дешевле, хорошо справится с возложенными функциями, прослужит долго, если нагрузка на электропривод не превышает допустимые пределы, иначе не избежать быстрого износа внутренних шестерней, выполненных из пластика. Здесь также предусмотрены механические концевые выключатели.

Автоматика для откатных ворот Faac изготавливается в Италии и заслужила большое доверие со стороны покупателей. Она полностью приспособлена для использования в суровых зимних условиях, так как имеет большой запас мощности и магнитные выключатели, на которые не намерзает лед. Все детали выполнены из прочных, износостойких материалов. Внутренняя шестерня из латуни, внешняя сделана из стали. Становится примерно ясно, как подобрать автоматику для ворот, чтобы она соответствовала важным требованиям.

Перейти в категорию товаров

Достоинства и недостатки автоматических распашных ворот

Автоматическими воротами можно управлять дистанционно из дома или машины

Установка распашных ворот с электроприводом сейчас не столь распространена, как оснащение автоматикой подвесных или рельсовых ворот. Это связано с тем, что последние варианты конструкций при открывании не «съедают» полезное пространство, что позволяет монтировать их на участках с ограниченной площадью. При этом распашные модели более надежны и устойчивы к повреждениям, имеют долгий срок службы, несмотря на определенный риск провисания полотна при несоблюдении нюансов установки. Оснастив такую конструкцию автоматическим блоком, домовладелец упростит управление ею без потери взломостойкости. Можно организовать открывание ворот внутрь и наружу.

Существует несколько типов механизмов, различающихся устройством и требованиями к ограждению. Пользователь сможет подобрать вариант, подходящий по ценовым и эксплуатационным характеристикам.

Минусом конструкции является необходимость в подготовке окружающей территории и невозможность монтажа на участках, где вблизи ворот располагаются объекты, которые будут мешать движению створок.

Перед тем как ставить систему, нужно оценить, отвечает ли участок требованиям к пространству. Также она не подходит для местностей, где часто наблюдаются сильные ветровые порывы.

Инструменты для изготовления

Для изготовления потребуются следующие материалы:

• сварочный аппарат инверторного типа. Можно использовать стандартный аппарат, но инвенторныйне портит металл. Для того чтобы сделать стандартные ворота, понадобится половина пачки электродов Ø 3 мм, при мощности аппарата в 70–130А;
• Болгарка. Как правило, потребуется пять малых кругов.
• Ножовка. Понадобится для деревянных откатных ворот.
• Кисть для нанесения грунтовки.
• Пульверизатор либо воздушный компрессор для нанесения краски.
• Шуруповерт. При выборе шуроповерта следить, чтобы модель была пригодна для работы с металлом.
• Специальная емкость для вымешивания бетона.
• Лопаты — совковая и штыковая. Лопаты потребуются для выкапывания ям под закладки.
• Топор. Может пригодится в том случае, если в почве имеются корни деревьев. Их нужно будет вырубить и удалить.
• Дрель с набором сверел по металлу. Если предполагается изготовить деревянные откатные ворота, то комплект сверел для дерева.
• Клепатель.
• Инструменты для измерения, такие как уровень, рулетка.
• Дополнительные инструменты:молоток, отвертка, пассатижи.

Что понадобится для сооружения своими руками

После создания чертежа и замеров переходят к приобретению сырья и фурнитуры. Из инструментов не понадобится ничего специфического – необходимый инвентарь найдется дома у любого хозяина.

Выбор деталей для механизма отката

Существует несколько комплектов для изготовления откатной конструкции. Состав набора зависит от ширины проема и массы сооружения:

• До 400 кг и не шире 4 м;
• До 600 кг и не шире 6 м;
• От 600 кг и шире 6 м.

Каждый комплект отличается, поэтому его выбирают в зависимости от своих потребностей. Учитывают материал, из которого будут изготовлены створки. Ведь он непосредственно влияет на массу полотна.

Состав комплекта:

• Направляющая для установки снизу;
• Скоба с роликовым механизмом для поддерживания;
• Роликовые опоры;
• Подставка для поддержания роликовой платформы;
• Концевые ролики;
• Улавливатели снизу и сверху;
• Заглушки из пластика.

Жесткость направляющей сказывается на ее способности сохранять форму и не изменяться под воздействием внешних факторов. Для высокой прочности производитель использует сталь толщиной не меньше 3,6 мм

При выборе рекомендуется обращать внимание на этот показатель

Конструкция ворот держится на роликовых тележках. Поэтому их подшипники должны быть прочными и надежными.

В магазинах или на сайтах можно обнаружить консольные блоки с роликовым механизмом из пластика. Эти приспособления уменьшают слышимость шумов при перемещении полотна. Любые детали рано или поздно становятся непригодными, поэтому даже подшипники придется со временем заменить.

Перед установкой подшипники вскрывают и изучают уровень смазки. Количество смазывающего вещества сказывается на появлении посторонних звуков при перемещении полотна.

Скоба фиксирует полотно. Для обеспечения прочности и устойчивости скоба должна быть шире 4 мм. В качестве направляющих для нее больше всего подходит резиновый роликовый механизм. Они принимают небольшую нагрузку, но зато каркас конструкции не царапается при использовании. А от этого зависит внешний вид ворот.

Выбирая нижний улавливатель, рекомендуется помнить, что его функционирование возможно только в тандеме с роликовым механизмом. Проверьте, насколько свободно соединение концевика и фиксатора. Ролик, располагающийся на торце, перераспределяет нагрузки при закрытых створках.

От качественности стальной пластины зависит прочность фиксации закрытого полотна. Поэтому она должна быть толще 4 мм. Повысить надежность крепления можно с помощью сварочных работ.

Заглушки можно использовать любые. Основная их функция – предотвращение попадания снега.

Из материалов для отделки полотна можно использовать:

• Профлист – они легкие и просто крепятся метизами. Их подбирают по разным параметрам: толщине, расцветке, глубине/ширине волновых выступов. Поверхность покрыта защитным слоем, поэтому ограждение будет устойчивым по отношению к ржавчине;
• Металлические листы – выбирают исходя из размеров и толщины. Материал часто берут для изготовления кованых конструкций;
• Поликарбонат – позволит создать легкие ворота;
• Штакетник – поверхность покрывают антисептиком, лаком или красящими растворами. Такое изделие прослужит длительное время и сохранит первозданный вид;
• Ковка – используют отдельно или комбинируют с поликарбонатом, штакетником и металлом. Кованые детали продаются уже готовые. Поэтому, умея работать со сварочным аппаратом, можно изготовить кованые ворота самостоятельно;

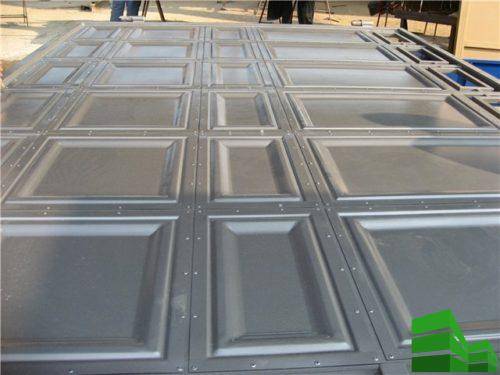

• Филенка – для ее изготовления стальные листы штампуют. Производители выпускают разные размеры. Фиксируют элементы сварочным аппаратом или метизами.

Какой инструмент и материалы понадобятся

В процессе могут понадобиться следующие инструменты:

• Лопата, лом, трамбовка;
• Тары для цемента, песка, щебенки и готового раствора;
• Сварочное оборудование;
• Болгарка;
• Молотки;
• Шуруповерт;
• Ключи;
• Рулетка;
• Карандаш;
• Кисти.

Непосредственно для сооружения ворот понадобятся профильные трубы, швеллеры, листы металла, арматура.

Заблаговременно следует подумать о внешнем виде ворот. Необходимо приобрести краску и грунтовые смеси.

ТОП-3 брендов по изготовлению фурнитуры для откатных ворот

Итальянский концерн Rolling Center является самым популярным брендом, продукция которого изготавливается на высокотехнологичном оборудовании, обладает отменным качеством и надежностью.

Alutex – белорусская фирма, которая также известна использованием безопасных и прочных материалов, которые выдержат любые погодные условия. Ценовая политика компании вполне лояльна, что позволит найти фурнитуру для откатных ворот покупателю любого уровня достатка.

Немецкий бренд Marantec популярен во всем мире благодаря высокому качеству свей продукции, которая отвечает наивысшим требованием европейских стандартов.

Комплектующие этих фирм имеют один недостаток – высокую цену, поэтому не каждый может себе их позволить. Но не стоит огорчаться, ведь многие отечественные бренды не уступают им по качеству, безопасности и надежности, но стоить будут в разы дешевле.

Выбор направляющей для откатных ворот

На первый взгляд, такая деталь, как направляющая, кажется простой, а выбор ее несложным. Но она выполняет самую важную функцию (несет на сбе полотно ворот), поэтому не стоит торопиться с принятием конечного решения. Балка отвечает за плавность движения ворот, уровень их шума и износостойкость ресурса.

При выборе данного элемента мы рекомендуем Вам акцентировать свое внимание на следующие параметры:

• Сечение детали по всей длине — не выбирайте вариант, где они разные, иначе ролик будет застревать.
• У хорошей направляющей верхняя часть параллельна нижней.
• Грани должны быть ровными и аккуратными.
• Для дополнительной гарантии длительной и качественной эксплуатации важную роль играет весовой запас балки, который в идеале должен быть больше веса конструкции в 1,5 раза.
• Выбирайте балку из специальной конструкционной стали, отличающейся особой прочностью, тогда не придется волноваться о том, выдержит она большие нагрузки или нет.
• Проверьте толщину профиля, некоторые производители экономят на расходных материалах, предлагая слишком тонкий и хрупкий вариант, не отличающийся долговечностью. В оптимальном варианте:
  • направляющий рельс для конструкций до 400 кг, должен иметь размер 60×70 мм. и толщину используемой стали 3,5–3,8 мм;
  • для конструкций до 800 кг. габариты направляющего элемента 90×75 мм. и толщина стали 4,4-5,5 мм;
  • для изделий более 800 кг, размеры от 130×135 мм. и толщина стали более 5-6 мм и дополнительно усиленный профиль (например Ролтэк МАКС).

Цены на сварные откатные ворота ВОРОТА-ГРУПП.РФ

Ворота под обшивку вашим материалом

2 года гарантии

Ворота в сборе, электропривод Nice Robus 600/1000KIT, 2 пульта, фотоэлементы, лампа, замер,
доставка и монтаж

Ворота в сборе, электропривод Nice Robus 600/1000KIT, 2 пульта, фотоэлементы, лампа, замер,
доставка и монтаж

ширина/высота	до 4000мм	до 4500мм	до 5000мм	до 5500мм	до 6000мм
2000мм	125000 руб	127000 руб	137000 руб	161000 руб	175000 руб
2250мм	127000 руб	128000 руб	139000 руб	163000 руб	179000 руб
2500мм	129000 руб	133000 руб	140000 руб	166000 руб	185000 руб

Балка Ролтэк ЭКО (500кг) (доплата за ЕВРО 15 тыс. руб)

Балка ЕВРО (800кг)

Ворота с обшивкой профлистом с 2-х сторон

2 года гарантии

Ворота в сборе, электропривод Nice Robus 600/1000KIT, 2 пульта, фотоэлементы, лампа, замер,
доставка и монтаж

Ворота в сборе, электропривод Nice Robus 600/1000KIT, 2 пульта, фотоэлементы, лампа, замер,
доставка и монтаж

ширина/высота	до 4000мм	до 4500мм	до 5000мм	до 5500мм	до 6000мм
2000мм	133000 руб	136000 руб	147000 руб	172000 руб	187000 руб
2250мм	137000 руб	139000 руб	151500 руб	176500 руб	194000 руб
2500мм	141000 руб	146500 руб	155000 руб	182500 руб	203000 руб

Балка Ролтэк ЭКО (500кг) (доплата за ЕВРО 15 тыс. руб)

Балка ЕВРО (800кг)

Калитка (рама без профлиста)

2 года гарантии

29500 руб ручки, замок Fasslock (пр-во Китай), монтаж

+2500 руб профлист 0.4мм с двух сторон

+7000 руб замок Cisa (пр-во Италия)

29500 руб ручки, замок Fasslock (пр-во Китай), монтаж

+2500 руб профлист 0.4мм с двух сторон

+7000 руб замок Cisa (пр-во Италия)

Стандартные цвета рамы и профлиста

8017 шоколад

7016 антрацит

6005 зеленый мох

3004 красное вино

9005 черный

Что входит в комплект?

Откатные ворота отличаются практичностью, так как створка передвигается параллельно основному забору, не занимая место перед входом. Поэтому их применяют для обустройства проходных на промышленных или бизнес-предприятиях.

Сегодня существует несколько типов подобных конструкций, которые отличаются техническими нюансами. Но, независимо от этого, состоит такая система из нескольких основных комплектующих:

Закладная. Она представляет собой обычный металлический швеллер, который располагается в почве. Для придания прочности к нему приваривают арматурные прутья. Внешне вся эта конструкция напоминает букву «П», которая забетонирована в траншее. Длина подобной системы составляет половину размера проема. Консольные и подвесные ворота не оснащаются такими элементами.

• Уловители. Их разделяют на верхние и нижние системы. Первый тип предназначается для ограничения перемещения полотна перпендикулярно его основной плоскости. По-простому, с помощью верхних уловителей защищают конструкцию от сильного ветра в закрытом положении. Нижние конструкции используются для поддержки полотна. При движении оно наезжает на уловитель сверху, который частично воспринимает нагрузку.
• Накатной ролик. Его крепят на нижнем углу полотна таким образом, чтобы он попадал на нижний уловитель. Изготавливают продукцию из различных материалов, но в большинстве случаев для этого применяют пластик.

• Заглушки. Эти элементы используются для закрытия пустот направляющей трубы. Такой подход исключает попадание воды, мусора или снега внутрь. В свою очередь, подобная защита продлевает срок службы системы в несколько раз, а также не позволяет образоваться наледи на движущихся роликах.
• Полотно ворот. Практически всегда створки изготавливают из прочных металлических труб, способных выдерживать максимальные нагрузки и вес.

Сегодня откатные ворота очень часто комплектуют автоматическими системами перемещения. Автоматика не является обязательным атрибутом, но она присутствует практически всегда. Состоит эта система из нескольких основных устройств:

Электродвигатель. Данный механизм является основным, так именно он приводит в движение полотно. Устанавливают его на бетонном основании, а также дополняют специальными защитными кожухами, предотвращающими попадание влаги и мусора. Некоторые модели могут управляться удаленно, что дает множество преимуществ, позволяя практически полностью исключить участие человека в работе ворот.

• Концевые выключатели. Основной задачей подобных механизмов является управление работой электродвигателя. Технически это своеобразные реле, которые отключают подачу тока, когда ворота доходят в концевую точку.
• Защитный блок. Система состоит из множества электрических узлов, которые связаны между собой различными связями. Основной задачей является контроль работы электрического двигателя, а также предотвращение его перегрузки во время работы.

Обратите внимание, что не все комплекты обязательно включают все устройства и механизмы. Сегодня многие производители выпускают модификации, которые состоят из определенного набора элементов

Электроприводы и устройства автоматизации

Для улучшения удобства использования часто откатные воротные системы снабжаются электроникой, с помощью которой упрощается управление воротными створками. Производится оно в таком случае дистанционным способом. Она способна осуществлять непрерывный контроль работы заградительных систем всех типов и без промедлений реагировать на любые внештатные ситуации. Например, автоматика может с помощью фотоэлементов, вмонтированных в общую конструкцию останавливать запущенные механизмы в непредвиденных ситуациях (при попадании в радиус действия створок ворот техники или людей).

Автоматика для откатных ворот

Комплект автоматики для откатных ворот компании Аlutech (Белоруссия) состоит из таких составляющих:

• Электрический мотор. С помощью обычной механической ручки достаточно проблематично постоянно приводить в движение движущиеся створки, особенно это неудобно во время дождя или мороза. Алютех предлагает привод на 220В, получающий питание от электрического кабеля. Мотор приводит конструкцию в движение с помощью дистанционного пульта или кнопки. Крепить его следует к фундаменту ворот и надежно защищать от попадания влаги. Для этого производитель комплектует двигатель специальным чехлом, пропускающим воздух. Таким образом, агрегат не только находится в сухости, но и не перегревается.
• Кабель значительного сечения. Его предназначение – подача электроэнергии двигателю, поэтому специалисты рекомендуют также надежно защищать его от короткого замыкания или механических повреждений.
• Концевые выключатели. При автоматическом управлении движущимися полотнами без них не обойтись. Именно они подают команду электродвигателю о старте/окончании работы (в зависимости от текущего положения ворот).

Кроме того, обязательно должен быть блок управления и защиты. В него входят все управляющие элементы – защитные автоматические блокираторы (останавливают работу створок в непредвиденных ситуациях), предохранители (защищают двигатель от возможных перепадов напряжения в сети) и пульты дистанционного управления.

Полный комплект для откатных ворот в случае их автоматизации необходим для обеспечения бесперебойной работы системы. Размещается он в щитке и, как и двигатель, надежно защищается от проникновения влаги.

Блок управления для откатных ворот

Брелок для ворот

В сети много фото приводов для ворот, и они могут помочь вам сделать выбор. Но за частую, все двигатели имеют два типа брелоков для взаимодействия с вами.

В первом случае — это записанная в памяти фиксированная частота колебаний, которая потом постоянно воспроизводится для открытия ворот. Проблема заключается в том, что частота колебаний можно быть записана злоумышленниками или случайно совпасть с любым другим дистанционным устройством ваших соседей.

Второй вариант — это когда в памяти записано несколько тысяч таких кодов и при каждом следующем применении он будет меняться. Что надежнее и что выбрать, решать только вам.
