Крепеж для забора

Как крепить планку на забор из профнастила

Крепление планки на забор из профнастила — очень простая задача, особенно если до этого вы самостоятельно монтировали сам профилированный лист.

Сначала выполните замеры. Если ограждение сплошное, то его длину просто разделите на 1,95 — такая длина у П-профиля с учетом нахлеста в 5 см. Если опорные столбы делят забор на отдельные участки, то постарайтесь купить заборную планку для профнастила с длиной, равной длине секции. К сожалению, многие поставщики продают только стандартные комплектующие длиной 2 м. В этом случае учитывайте не только нахлест, но и отходы, которые появятся при обрезке.

Следующий этап — сама установка. Перед тем как закрепить планку на забор из профнастила, очистите верхнюю часть профлиста от грязи. Иначе песчинки под металлом будут работать как наждачная бумага, царапая и истирая защитное покрытие листа. Затем оденьте П-профиль на лист и зафиксируйте его через каждые 30 см кровельными саморезами с резиновой шайбой, которые используются для крепления металлопрофиля. Между собой планки соединяются с нахлестом 5 см либо все теми же саморезами либо заклепками.

Крепление без сварки

Есть два способа крепления прожилин без сварки: на болты с гайками и с помощью специальных кронштейнов.

Болтовые соединения надо готовить: размечать, сверлить отверстия. Затем приходится иногда прятать головку болта. Да и не всегда это возможно.

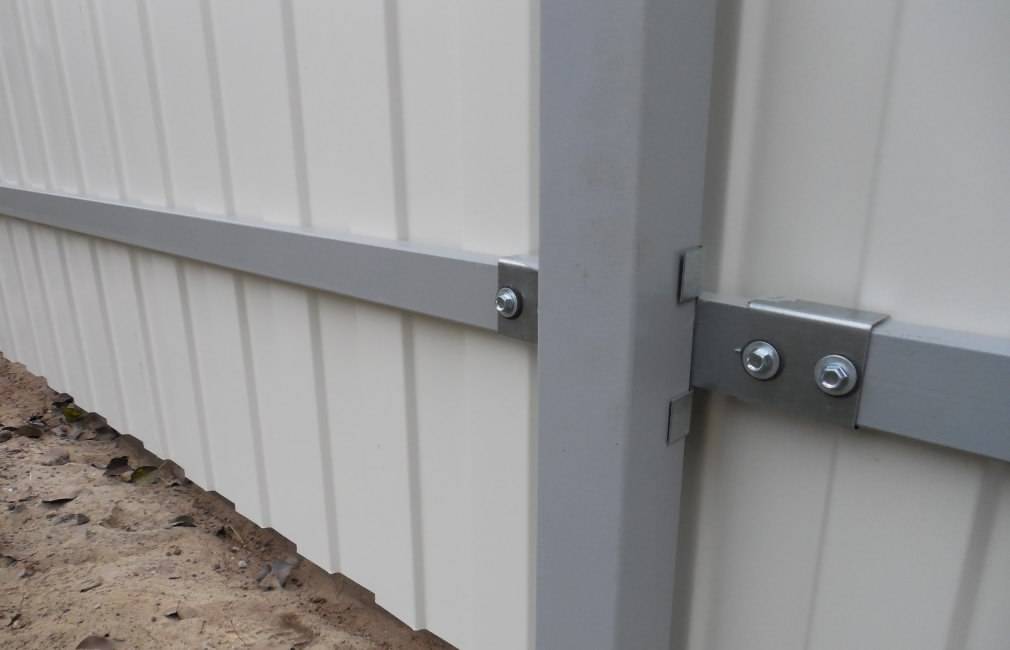

Крепление Х-кронштейнами очень удобно.

Крепление прожилин забора при помощи X кронштейна

Их выпускают несколько вариантов, но различаются они лишь аккуратностью исполнения. Это крестообразная конструкция с загнутыми в разных плоскостях краями и с отверстиями для крепления. Вертикальная часть «обнимает» заборный столб 60х60 мм, в горизонтальную кладется прожилина. После проверки правильности установки по уровню через крепежные отверстия кронштейн приворачивают к столбу, затем фиксируют прожилину. Соединение готово. Вставляется следующая прожилина, выставляется горизонтально, и процесс повторяется на соседнем столбе. Аналогично закрепляют все лаги для забора.

Удобство крепления кронштейнами

Кронштейны выпускают для наружного и внутреннего крепления к столбам, для соединения профиля по длине, с их помощью можно «повернуть» забор. Основной размер – для столбов 60х60 и прожилин 40х20, но выпускают Х-кронштейны и под другие размеры профильной трубы. Сборка производится быстро, с помощью кровельных саморезов. Так же быстро его можно снять и исправить ошибку или использовать в другом месте. Сталь 2 мм, защитное покрытие гарантируют большой срок эксплуатации, а заменить при ремонте очень просто.

Особенности монтажа заборных планок

Несмотря на конструктивную простоту планок для ограждения, есть некоторые нюансы при их монтаже.

Пример готовых установленных планок для ограды

Необходимые инструменты

Для монтажа потребуются следующие инструменты:

• строительный уровень и рулетка;
• шуруповерт;
• ножницы по металлу;
• приспособление для соединения заклепками.

Замер

На первом этапе следует рассчитать необходимое количество материала для забора с учетом нахлестов при стыковании.

Чертежи с размерами планок для ограды

Крепление

Между собой детали скрепляются специальными заклепками. Для монтажа планок непосредственно к верху ограждения лучше воспользоваться самонарезающими винтами со сверлящим наконечником. В специализированных магазинах есть различная фурнитура, в том числе и крепежные элементы со шляпками соответствующие цвету материала забора. Длина винтов должна быть такой, чтобы при завинчивании сверлящий наконечник не касался противоположного конца планки. Крепление заборных планок можно осуществлять специальными заклепками, выбранными под цвет планок и профнастила. допустимо использовать обычные саморезы по металлу. Расстояние между креплениями должно быть примерно 30 см. Заборные планки, колпаки, парапеты – это не просто красивые элементы, завершающие монтаж ограждения. Ощутить всю практическую пользу доборных деталей можно в сезон дождей и зимой, когда они играют роль защитного зонта

Конечно, декоративность также важна, поэтому важно учитывать цвет, форму и другие внешние характеристики дополнительных деталей

↑ Установка профнастила

Соединение и монтаж профлиста выполняется двумя методами:

1. Встык. По отдельности фиксируется каждый лист к лагам ограждения. заранее. В местах, где стыкуются листы, крепят нащельники.
2. Внахлест. Более прочное крепление. Одна волна – величина нахлёста профнастила.

Начиная монтаж листов внахлёст, необходимо сделать просвет между землёй и нижней кромкой профиля в размере 5-10 см. Установку желательно проводить от ворот в противоположные стороны, чтобы у ворот не было обрезанных краёв листа. Прежде чем закрепить первый лист, надо отмерить 30 см от верхней кромки листа до прожилины. Если профнастил покрыт защитной полиэтиленовой плёнкой, то до начала монтажа необходимо её удалить. В строительстве заборов существует вертикальная и горизонтальная установка профиля. Горизонтальный способ крепления ничем не отличается от вертикального. Такой вариант исполняется по просьбе заказчика, желающего чем-то отличаться от соседей или для внесения новизны в оформлении участка.

Обшивка каркаса – самый ответственный этап. Любые дефекты – зазоры, неровности, перекосы при несоблюдении правил монтажа будут видны. Первый от ворот лист устанавливают, выравнивая по вертикали и горизонтали уровнем, и крепят саморезами в трёх местах.

Следующий лист укладывается на первый с заходом в одну волну, также выравнивается уровнем и оба листа надёжно крепятся. Крепёж производится в прилегающей к перекладине волне, через одну волну, в верхнем и нижнем ряде.

Не допускается слабое или сильное затягивание крепежа, что может привести к разбалтыванию крепления или к деформации металла. Чтобы конструкция имела законченный вид и для защиты от атмосферных влияний торцов профлиста, сверху, при помощи заклёпок или саморезов, ставится заборная планка. Эта планка также усилит прочность каркаса. Цвет заклёпок и планки подбирается в соответствии с цветом забора.

Забор из профилированного листа прослужит многие годы, не теряя своих характеристик. Защитит от нежелательных посетителей, даст возможность уединиться. Соблюдение технологии монтажа профлиста создаст надёжное ограждение своими руками за короткое время, сэкономив средства на заказ услуг специалистов.

Рекомендуем изучить: альпийская горка своими руками для начинающих с фото материалами

Монтаж опор и работы с фундаментом

Сколько поперечин нужно для забора из металлопрофиля?

Количество поперечин для ограждения из профлиста зависит от его высоты. Расчетная ветровая нагрузка учитывается редко, только когда речь идет об особо ветреной местности: побережьях крупных водоемов, склонах высоких холмов в равнинной местности, горных районах. В остальном правило простое:

1. Высота ограждения до 1,7 метров — 2 поперечины . Если ставится низкий забор из профнастила, лаги нужны только снизу и сверху листа на расстоянии 250–300 мм от края профнастила.
2. Высота ограждения 1,7–3 метра — 3 поперечины . Для увеличения жесткости конструкции каркас высоких заборов делается с тремя лагами, причем нижний и верхний крепятся все так же в 250–300 мм от края листа, а третий — посередине. Следовательно, для двухметрового забора из профнастила расстояние между лагами составит примерно 470 мм.
3. Высота ограждения выше 3 метров — 4 поперечины и более . В этом случае нет универсальных рекомендаций по количеству лагов — оно должно рассчитываться исходя из ветровой нагрузки.

Приведенные значения одинаковы для любого ограждения. Независимо от того, какие именно поперечины вы крепите на забор из профнастила: деревянные лаги или металлические.

Высокий забор на трех лагах

Схемы крепления

Перед тем как крепить профлист на забор, нужно протянуть шнур по периметру расположения будущего ограждения, чтоб определить расположение опор. Далее следуем схеме:

• Выкапываем яму средней глубины до 1,5 метра.
• Заливаем в углубления металлические сваи.
• На сваи прикрепляют лаги для прочности ограждения.
• Крепим профлист с помощью саморезов.
• Подгоняем металлопрофиль, обрезаем лишние края.

Важно правильно прикрутить профлист на забор. Верное расположение сделает конструкцию более надёжной

Листы должны накладываться внахлёст, такое расположение позволяет укрепить забор. Для укрепленных связей профлиста и других элементов, нужно вкручивать саморезы в волну листа. Такое расположение обеспечивает плотное прилегания элементов забора.

Установка столбов

Схема установки

Обычно для ограды из профнастила высотой 1,5 – 2,5 м опоры вкапывают на глубину около метра, при этом фундамент может быть ленточным или свайным. Ямы под столбы копают, бурят, можно купить готовые столбы со свайным наконечником, чтобы закручивать.

Устройство опор из разных материалов:

• кирпичные и бутовые столбы кладут на бетонном основании;
• опоры из стальных, деревянных, асбоцементных труб бетонируют в основном фундаменте или отдельных ямах;
• железобетонные стойки устанавливают на фундамент, с помощью сварки стыкуют монтажные петли.

Чаще используют бетонирование в ямах. Для этого подземную часть металлических, деревянных стоек подготавливают, чтобы уменьшить влияние влаги. Стальные детали обрабатывают средством против коррозии, перед погружением обмазывают расплавленной смолой, битумом за 3 раза.

Деревянные столбы в нижней части пропитывают разогретой олифой, обмазывают битумом. Практикуют обмотку слоями рубероида подземной части. Иногда низ опаливают газовой горелкой или огнем паяльной лампы.

3 этап. Расчет материала на забор из профнастила

Как крепить лаги на столбы и профнастил на лаги

Как деревянные, так и металлические лаги крепятся строго горизонтально земле и перпендикулярно столбам. Горизонтальность каждой поперечины проверяется минимум дважды: во время разметки отверстий и после вкручивания болтов или саморезов до их окончательной фиксации.

Стальные лаги, прикрепленные к кирпичным столбам

Устройство забора из профнастила на деревянном каркасе проще, чем на металлическом. Если столбы также деревянные, то поперечины просто привинчиваются к ним обычными саморезами по дереву. Для крепления лагов к стальным столбам используют специальные хомуты, которые выглядят как П-образные металлические планки, соединенные крест-накрест. К кирпичным столбам они крепятся к закладным болтовыми соединениями.

Если и столбы, и лаги для забора из профнастила сделаны из металла, то лучший способ их крепления — сварка. Более надежного способа просто нет. Его единственный недостаток в том, что для сварки нужен инвертор и хотя бы базовые навыки. Поэтому когда делают забор из профнастила своими руками, лаги, чаще всего, фиксируют все теми же хомутами сзади столба или встык.

Х-кронштейны для крепления прожилин к опорным столбам. Слева направо: планка для крепления встык, планка для крепления позади столба, планка для крепления деревянных поперечин

Отдельно остановимся на болтовых соединениях для металлических лагов. Иногда встречаются рекомендации монтировать стальные прожилины для забора из профлиста с помощью болтов, поскольку такое соединение разборное и в случае необходимости забор можно будет разобрать для ремонта. Хорошо в теории, но в реальности это один из худших способов крепления.

Во-первых, для такого монтажа нужно предварительно сверлить отверстия, после чего фиксировать лаги болтами с гайками, как правило, вручную. В результате на крепление поперечин вы потратите в несколько раз больше времени. Во-вторых, болтовое соединение металла к металлу на открытом воздухе разборное чисто условно. Если, конечно, вы не собираетесь демонтировать забор через пару лет. Даже за 10 лет соединение так прикипит, что чтобы раскрутить каждое, вам понадобятся огромные усилия. Поэтому не тратьте свое время — это не окупится.

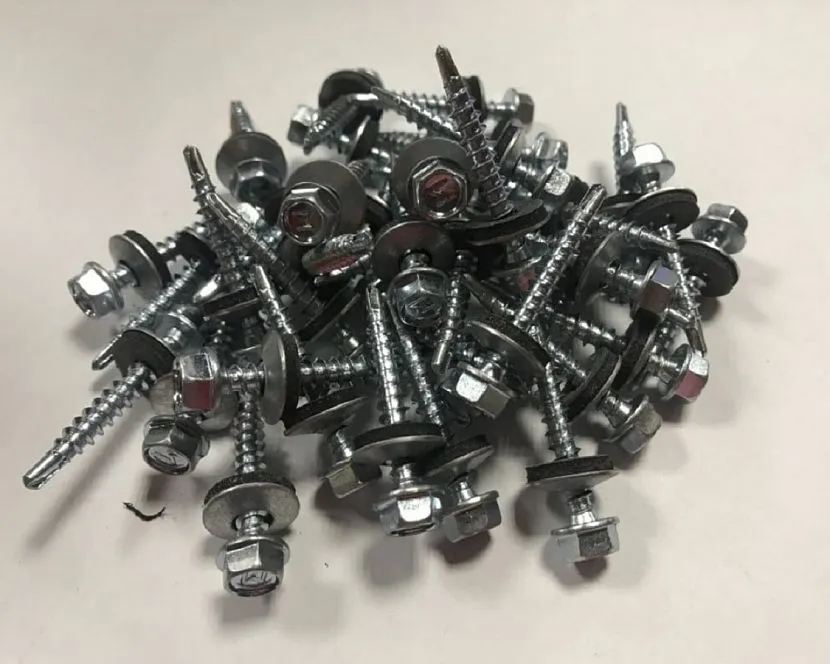

Крепление профнастила на деревянные лаги и металлические прожилины выполняется одинаково: кровельными саморезами или заклепками.

Первый способ лучше: у таких саморезов есть специальная шайба, которая после завинчивания под давлением вулканизируется и герметизирует место крепления. Благодаря этому в отверстие не попадает воздух и влага как минимум с наружной стороны листа. Причем независимо от того, какие прожилины для забора из профнастила вы выбрали, предварительно просверливать отверстия при таком креплении не нужно.

Крепление профлиста на лаги саморезами

С помощью заклепок листы монтируются намного быстрее, но отверстие в листе ограждается от воздействия влаги и воздуха в разы хуже.

Виды сечения труб

Столбы из металла выпускаются с разным сечением:

• Квадратное . Подобные изделия легко монтируются по секциям и отличаются надежностью соединения. Параметры: высота — 2,5-4,0 м, габаритные показатели сторон — 6-10 см, толщина стенок — 0,2-0,4 см.
• Круглое . Если используется с круглым сечением труба металлическая, цена опор будет несколько ниже, поскольку стоят они дешевле, чем аналоги других видов. Также применение изделий с круглым сечением предоставляет возможность подобрать изделия нужной толщины и диаметра. Параметры: толщина стенок — 2,5-3,5 мм, диаметр — 5,7-10,8 см, высота — от 2,5 до 4,0 м.
• Прямоугольное . От квадратного сечения эти изделия отличает только форма, поэтому все характеристики аналогичные.

Строим забор из профнастила без сварки

Основа забора из профилированного листа

Традиционно основой забора служили деревянные конструкции из бруса определенной толщины, специально обработанные различными составами для защиты от атмосферных воздействий. В последнее время, особенно при устройстве забора из профнастила в качестве столбов и лаг используется профильная труба, обеспечивающая высокую прочность конструкции при меньших линейных размерах, а использование специализированного крепежа многократно снижает трудоемкость выполняемых работ.

Очень часто применяются комбинированные варианты заборов, когда столбы и цоколь изготовлены из искусственного или натурального камня, а заборное полотно – из профнастила, закрепленного на металлических или деревянных лагах.

Из дерева

Каркас из дерева

В качестве деревянных лаг для заборного полотна из профнастила используется брус сечением 40х50 мм или 50х60 мм когда расстояние между столбами не превышает 2,5 м. В этом случае получаемая в итоге конструкция способна выдерживать ветровые нагрузки без повреждений. Деревянные лаги должны быть изготовлены из высушенной древесины без большого количества сучков и следов поражения вредителями и грибками.

Подготовленные к монтажу лаги пропитываются защитными антисептическими составами и покрываются лакокрасочными материалами, желательно на основе натуральной олифы. Такая защита обеспечивает деревянным лагам достаточно длительный срок службы.

Из металлопроката

Каркас из металлического профиля

В качестве основы для забора из профнастила чаще всего применяются лаги, изготовленные из металлопроката различного профиля. Это может быть уголок с полкой 40-50 мм, швеллер или профильная труба размеров 20х40 мм и толщиной стенки 1,5 или 2 мм. Использование профильной металлической трубы в качестве лаг для заборного полотна из профнастила более всего подходит как с точки зрения получения максимальной прочности конструкции, так и внешнего вида и безопасности использования тыльной части забора, когда все крепежные элементы скрыты внутри профиля трубы.

Способы соединения и порядок монтажа профнастила

Установка листов выполняется встык, либо внахлёст. В первом случае каждый лист прикрепляется к лагам по отдельности. Для крепежа применяются саморезы, на один лист нужно шесть штук. Для повышения прочности внизу необходимо установить дополнительные метизы. Отверстия под саморезы нужно подготовить заранее. По размеру они должны быть немного больше.

Самым простым методом монтажа является крепеж листов внахлёст. Величина нахлеста равна одному изгибу. Саморезы нужно вкрутить до плотного прилегания материалов.

Чтоб быстрее прикрепить листы к каркасу, можно сделать отметки в местах для отверстий. Сначала следует закрепить края профлиста, проверить его расположение, после чего переходить к фиксации саморезов. После монтажа нужно обработать угловые стыки и обрезать лишние части.

Инструкция по бетонированию опор

Установка опорных столбов

Для установки забора по периметру ограждаемого участка желательно использовать деревянные столбы, диаметр которых составляет 150 мм. Если ставить промежуточные столбы, допускается диаметр примерно 10 см.

Установка столбцов

Желательно обработать деревянные материалы специальным защитным раствором на основе медного купороса, либо хорошим антисептиком, способствующим очистке столбов от вредоносных микроорганизмов. Часть столба, которая будет соприкасаться с землей, обязательно осмаливается и покрывается рубероидом.

Для более качественной защиты от влаги столбы рекомендуется обработать масляной краской.

Верхняя часть ствола дерева, из которого изготавливался опорный столб, всегда должна быть внизу. При этом влага не будет подниматься по древесным микрокапиллярам и собираться внутри столба.

Деревянные опоры монтируются, в большинстве случаев, для облегченных ограждений, поэтому технология крепления не представляет собой особой сложности.

С использованием бура выкапывается яма, глубина которой должна составлять примерно 50 см, если общая длина опорного столба составляет 2 м. Если планируется установка более высокого забора, глубину заделки тоже нужно менять. Опорный столб должен углубляться в землю на треть длины.

Ширина ямы должна быть в 2 раза больше диаметра столба.

Рекомендуется удерживать бур в вертикальном положении, чтобы отверстие было ровным.

В образованные углубления засыпается щебень, либо специальный строительный керамзит, используемый строителями с целью дренирования просочившейся дождевой воды.

Чтобы столб находился в вертикальном положении, его выравнивают при помощи водяного уровня.

Для фиксации используется щебенка, либо куски битого кирпича. Для того чтобы камни лучше утрамбовывались, используется тяжелый металлический лом. По ходу установки при помощи водяного уровня необходимо следить за тем, чтобы положение столба оставалось вертикальным.

Опытные специалисты в данной области рекомендуют надевать на деревянные столбы специальные железные гильзы, защищающие заглубляемую в землю часть от разрушительного воздействия.

Особенности деревянных ограждений

Дерево всегда пользуется спросом, поскольку имеет массу неоспоримых преимуществ:

• Натуральность.
• Декоративность.
• Эстетичность.
• Уникальный цвет и текстура.
• Невысокая стоимость в сравнении с ограждениями из других материалов.
• Отличная сочетаемость с архитектурным стилем любого сооружения.
• Простота возведения.
• Разнообразие вариантов.

Этот список можно продолжать еще очень долго. Конечно, как и любой другой материал, дерево имеет и недостатки, а именно — относительную недолговечность. Но эта проблема в настоящее время решаема. Есть много защитных и антисептических средств для изделий из дерева, использование которых значительно продлит срок службы ограждения.

Фундамент под забор из профнастила

Опалубка для заливки фундамента

Основание делают вровень с землей или поднимают над поверхностью на высоту 15 – 25 см. В обоих случаях ставят опалубку из досок, щитов, плит ОСБ. Стенки распирают брусками или рейками, чтобы бетон своей массой не развалил конструкцию. Фундамент также выкладывают из бутовых камней, красного кирпича на цементно-песчаном растворе.

Порядок работ:

• в опалубку устанавливают слой гидроизоляции (рубероид) так, чтобы края выступали над грунтом на 10 – 15 см;
• продольно кладут арматуру диаметром 8 – 12 мм, стержни не должны доходить до края опалубки на 5 см снизу, сверху и с боков;
• заливают раствор.

При бетонировании используют электрические вибраторы для выгонки воздушных пузырей. Промежутки между арматурными стержнями заполняют с помощью кельмы. Используют бетон в концентрации 1:3:5 (цемент, песок, щебень, соответственно). После заливки поверхность покрывают полиэтиленом.

Как установить

Чтобы забор из профилированных листов прослужил долго, надо правильно монтировать. Готовая конструкция должна быть жесткой и устойчивой к давлению ветра, осадков. Разберем основные нюансы установки.

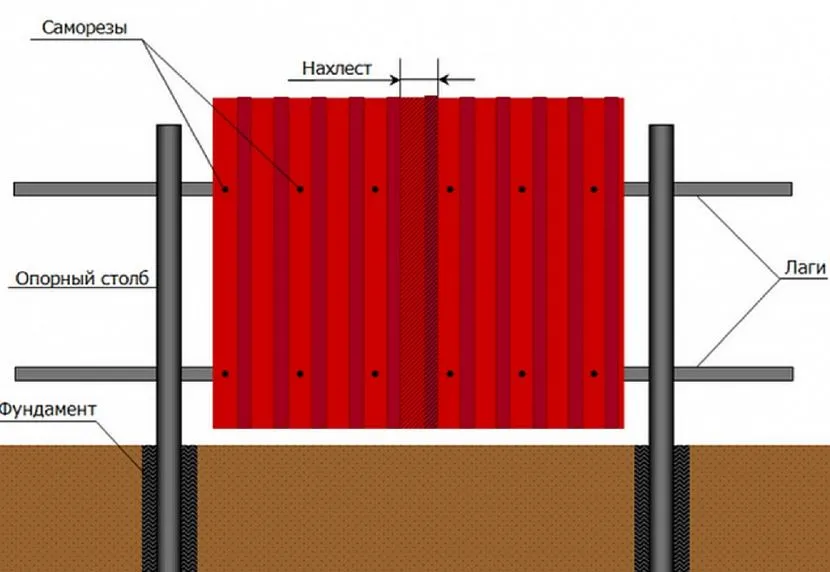

Схемы крепления

Внахлест – наиболее надежная схема крепления профнастила на забор. Набрасывание делают на один зигзаг. Крепежи плотно прикручивают к поверхности. Дыры под метизы просверливают заранее, после завершения процедуры защищают антикоррозийным раствором.

Крепление профнастила к забору по схеме встык сложнее и кропотливее метода внахлест. Каждый лист индивидуально фиксируют к балкам. В среднем, на каждый стык понадобится 4 крепежа. Чтобы увеличить жесткость конструкции, в нижней части прикручивают дополнительные элементы. Щели защищают нащельниками.

Как сделать нахлестИсточник da4nik.ru

Расчет крепежей

Покупая профнастил заранее приобретают и метизы. Чтобы не пришлось дополнительно заказывать крепления, рекомендуем рассчитать количество деталей. Число опор зависит от длины забора. Часто на показатель влияют ширина шва и нахлеста.

Высота забора влияет на количество балок в каркасе. Если основание ниже 2,5 м, то достаточно двух рядов. Чтобы габаритная ограда выдержала вес профнастила, нужны 3-4 яруса лагов. Сооружение обеспечит надежную фиксацию и необходимую жесткость.

Крепления на листе размещают с интервалом в 0,5 м. Получившийся объем метизов увеличивают на количество сегментов забора. К итоговому числу прибавляют 10-15%, которые в будущем компенсируют отбраковку во время монтажа конструкции.

Расчет крепежей для забораИсточник faneraosb.ru

Установка

Чтобы ускорить процедуру, места входа крепежей отмечают маркером (мелом). Первыми фиксируют края листа, проверяют уровнем вертикальное положение, потом переходят к промежуточным деталям. Чтобы древесина не треснула, вкручивая метизы в деревянную балку, подкладывают щепку.

Листы профнастила удобнее разрезать лобзиком или специальными ножницами по металлу. При работе с болгаркой в разные стороны разлетаются искры, разрушая защитный полимерный слой материала. Через несколько месяцев на сырье возникает ржавчина.

По окончании процедуры торцы и угловые стыки обрабатывают. Рекомендуем прикрыть края металлической планкой в тон листа. Верхний элемент из профилированного придает конструкции логически завершенный вид. Деталь фиксируют на ограде при помощи саморезов.

Как крепить профлист на забор самому.

Профнастил для заборов

Для заборов используется профлист с маркировкой С — для заборов и стен. Еще есть Н и НС, но они для заборов не подходят — это больше кровельные материалы. Редко можно встретить маркировку A и R, профили А могут использоваться для заборов.

Толщина листа — от 0,4 до 0,8 мм. Наиболее оптимальный вариант — толщина 0,45 мм или 0,5 мм. Они подойдет для забора до 2,5 м высоты. Если нужен более высокий, берите хотя бы 0,6 мм.

Высота листа обычно в районе 2 метров, можно найти 2,5 м. Ширина бывает очень разной — от 40 см до 12 метров. Разные заводы выпускают различный по формату профнастил.

Стандартная палитра цветов, в которую красят листы профилированного металла

Профнастил может быть оцинкованным, может окрашенным (окрашенные на 15-25% дороже оцинкованных). Краску наносят двух типов: порошковое и полимерное покрытие. Порошковое покрытие более стойкое, но и более дорогое.

Есть листы, окрашенные с одной стороны — со второй находится оцинковка, покрытая грунтом серого цвета, есть — с двух. Двухстороннее покрытие, естественно дороже односторонней окраски, но вид лучше, да и срок службы больше.

Это вид со двора на забор с двусторонней окраской

Способы соединения и порядок монтажа профнастила

Выполняется двумя методами:

1. Встык. Каждый лист по отдельности крепится к лагам забора. Чаще всего элементами крепежа служат саморезы в количестве 5–6 штук на 1 лист. Внизу для повышения прочности прикручивают дополнительные саморезы. Монтажные отверстия высверливаются заранее. По размеру они должны быть чуть больше диаметра самореза. В местах стыковки листов фиксируют нащельники.
2. Внахлест. Наиболее прочный метод монтажа. Величина нахлеста профлиста – одна волна (изгиб профиля). Метизы затягивают до плотного прилегания к материалу. Как и в первом случае отверстия под саморезы высверливают заранее, после чего рекомендуется обработать их антикоррозийным составом.

Кроме того, стоит учесть и такие моменты:

1. Чтобы ускорить процесс сборки, в точках, где в лист будут входить саморезы, делают отметки маркером или мелом.
2. Сначала нужно закрепить края профнастила, проверить вертикальность и затем переходить к фиксации промежуточных саморезов.
3. Если лаги деревянные и метиз при монтаже прокручивается, то допускается набить в месте крепления небольшую щепку.
4. Для обрезки листов используют ножницы по металлу, лобзик. Не рекомендуется применять болгарку. Искры во время работы инструмента повреждают защитное покрытие материала, из-за чего листы начинают коррозировать.

По окончании монтажа поддают обработке угловые стыки, торцы материала. Их лучше перекрыть металлической планкой такого же цвета, как и забор, посадив на метизы с шагом до 30 см.
