Светодиодные модули своими руками

Стоит ли самому браться за сборку экрана?

Чтобы это понять, нужно рассмотреть основные моменты, которые могут возникнуть, когда нужно собрать светодиодный экран своими руками:

• Может понадобиться приглашать помощников, ведь одному работать неудобно и долго. Из-за низкого уровня квалификации работников часть комплектующих могут быть повреждены, разбиты и т. д.
• Работая без проекта, всегда остается риск приобрести комплектующие детали, которые могут не подойти. Продать их может оказаться проблемой.
• Электрическую часть оборудование лучше доверить опытному специалисту, т. к. при неправильной сборке можно получить замыкание
  и весь труд пройдет даром.
• Для работы понадобиться специально оборудованное помещение должного размера, чтобы можно было разместить все комплектующие.
• Необходимо подумать об инструментах, которые понадобятся для сборки (шуруповерт, крепежные элементы и др.).

Внимательно проанализировав все пункты, сделайте правильный выбор. Только при полном удовлетворении данным требованиям можно сделать светодиодный экран своими руками.

LED лампа в рожковую люстру

Выпотрошенный патрон от экономки используем в качестве корпуса для схемы и несущей конструкции. В этом проекте я не использовал макетную плату, собрал драйвер на кругляше из ПВХ толщиной 1 мм. Получилось как раз в размер. Два конденсатора – по причине подбора емкости: не нашлось нужного количества микрофарад в одном элементе.

В качестве корпуса для размещения LED элементов использована баночка от йогурта. В конструкции также использовал обрезки листов вспененного ПВХ 3 мм.

После сборки получилось аккуратно и даже красиво. Такое расположение патрона связано с формой люстры: рожки направлены вверх, на потолок.

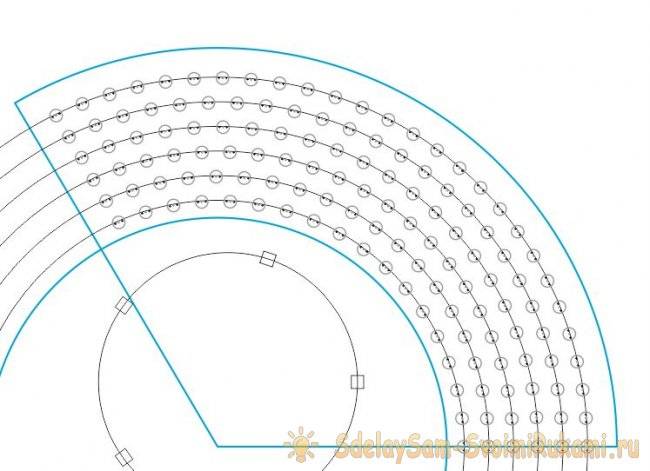

Далее размещаем светодиоды: по схеме 150 шт. Протыкаем пластик шилом, трудозатраты: один полноценный вечер.

Забегая вперед, скажу: материал корпуса себя не оправдал, слишком тонкий. Следующий светильник был изготовлен из листового ПВХ 1 мм. Для придания формы рассчитал развертку конуса на те же 150 диодов.

Получилось не так изящно, но надежно, и отлично держит форму. Лампа полностью скрыта в рожке люстры, поэтому внешность не столь важна.

Светит равномерно, в глаза не бьёт.

Люмены не мерял, по ощущениям – ярче, чем лампа накаливания 40 Вт, немного слабее 60 Вт.

Сборка

Матричный модуль может иметь штырьковое соединение или контакты на плате в виде печатных проводников. От этого зависит способ их соединения. В первом случае для получения надежного электрического контакта задействуют жгут из проводков с коннекторами, а во втором придётся установить и запаять перемычки.

Но сначала необходимо объединить оба модуля в единое целое с помощью термоклея. Термопластичный клей не проводит электрический ток, а значит, его можно смело наносить на печатную плату. Клей наносят с торцов обеих плат, прижимают и оставляют на несколько минут. После затвердевания выходные контакты первого блока подключают к входным контактам второго блока по схеме:

• VCC – VCC
• GND – GND
• D IN – D OUT
• CS – CS
• CLK – CLK

С обратной стороны печатной платы с помощью термоклея прикрепляют Arduino Nano, отсек для батарейки и выключатель. Детали располагают таким образом, чтобы можно было удобно ими пользоваться.

На следующем этапе производят подключение Arduino со светодиодным модулем, подсоединяя провода на вход первой матрицы. В зависимости от варианта исполнения модуля, операцию выполняют через разъёмное соединение или путем пайки по приведенной схеме:

• VCC – 5V
• GND – GND
• D IN – PIN 11
• CS – PIN 10
• CLK – PIN 13.

На заключительной стадии сборки необходимо подключить питание от батарейки. Для этого минусовой контакт (черный провод) из отсека для кроны подключается на вывод GND Arduino. Плюсовой контакт (красный провод) соединяют с выключателем, а затем с выводом №30 Arduino, предназначенный для подачи питающего напряжения от нерегулируемого источника. В тестовом режиме сделанная своими руками бегущая строка может быть запитана через микро USB от компьютера.

Убедившись в надежности креплений и качестве электрических соединений, приступают к сборке корпуса. Его можно сделать из алюминиевого или пластикового профиля, так как элементы схемы не греются. Цвет, размеры, степень защиты и крепление корпуса зависят от будущего назначения устройства. В простейшем случае подойдёт защитный экран из строительного пластикового углового профиля с вырезом под выключатель.

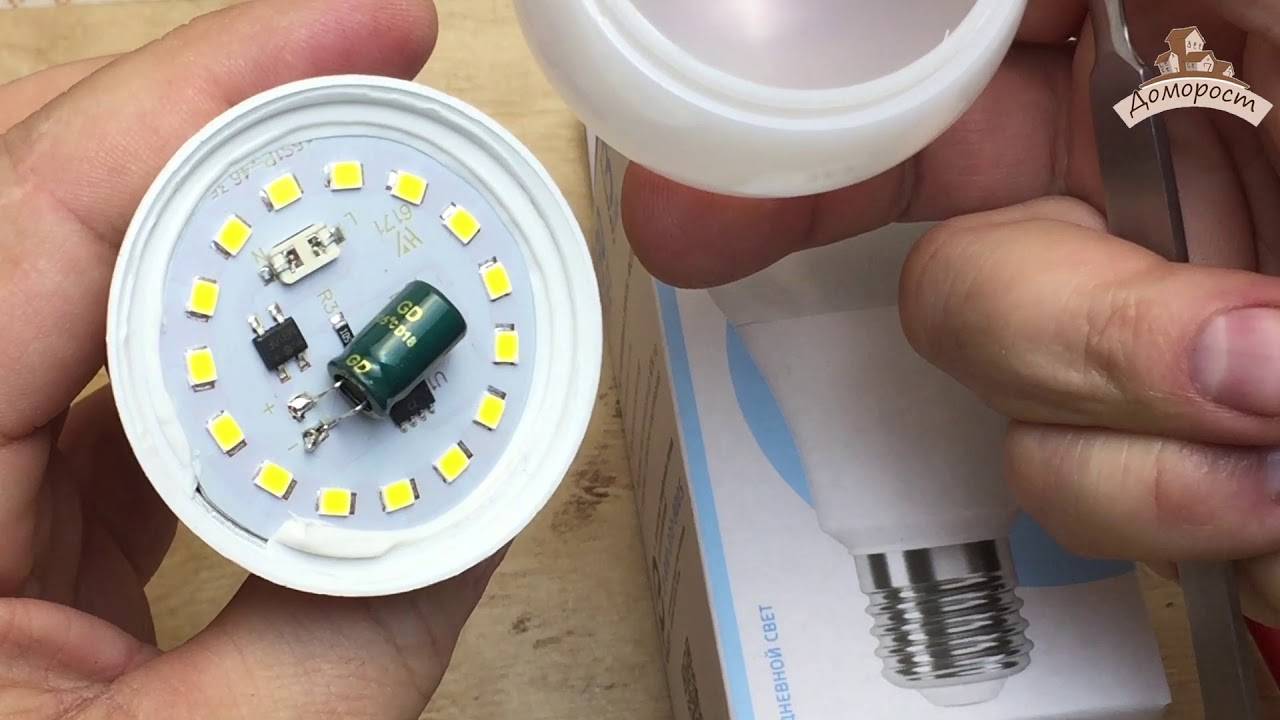

Устройство LED-лампы

Прежде чем взяться за практический ремонт, разберемся в работе светодиодной лампы на 220 В теоретически.

Любая светодиодная лампочка (СЛ) – готовый светодиодный светильник, который состоит из набора светодиодов, размещенных на плате определенной, снабженной радиатором для отвода от диодов тепла конфигурации. Нередко роль радиатора выполняет металлический корпус лампы.

Диоды, соединенные последовательно, питает драйвер – источник тока. В бюджетных устройствах ток через светодиоды не стабилизируется и напрямую зависит от колебаний сетевого напряжения. В более дорогих лампах ток через полупроводники стабилизирован на заданном уровне. Второй вариант, конечно, намного надежнее первого, но стоит такая лампа несколько дороже, а ремонт ее сложнее.

Все это устройство помещается в корпус той или иной конструкции, который снабжается цоколем для подключения к сети 220 В и защитным колпачком, одновременно играющим роль светорассеивателя.

На лампе, изображенной выше, роль теплоотвода играет часть корпуса, выполненная из ребристого металла. В некоторых конструкциях ламп корпус может быть пластиковым, а радиатор располагается внутри него.

LED-лампа Е27 из энергосберегайки и готового драйвера

Можно использовать цоколь от неисправной светодиодной лампы Чтобы сделать светодиодную лампочку, понадобятся неисправное КЛЛ изделие, светодиоды НК-6, паяльник, пассатижи, припой и картонная основа. Работа осуществляется пошагово:

1. Из старой лампочки мощностью 20 Вт извлекается цоколь. Понадобится поддеть защелки или высверлить участки с точеным кернением.
2. Пустой цоколь очищается от излишков припоя, обрабатывается спиртом или косметической жидкостью для снятия лака.
3. Находится 6 отверстий на крышке цоколя. На кусочке картона делает разметка круглых ниш, которая потом вырезается при помощи маникюрных ножниц.
4. Разбирается лента диодов из параллельно соединенных 6 кристаллов.
5. Кристаллы соединяются по 3 параллельно.
6. Две готовые цепочки с параллельными светодиодами крепятся последовательно.
7. На готовый драйвер из сломанной LED-лампочки подключается 6 элементов мощностью 1 Вт.
8. Из картона вырезается круг, укладывается между драйвером и платой. Драйвер устанавливается в цоколь.
9. Лампочка полностью собирается и проверяется на предмет работоспособности.

В результате получится белый яркий аналог лампочки накаливания на 30 Вт. Яркость изделия будет 150-200 Лм, а мощность – 3 Вт.

Поэтому было принято решение конструировать LED лампы самостоятельно

Основной критерий – минимизация стоимости.

Есть два основных направления при разработке светодиодных источников света:

1. Применение маломощных (до 0.5 Вт) светодиодов. Их требуется много, можно сконфигурировать любую форму. Не нужен мощный радиатор (мало греются). Существенный недостаток – более кропотливая сборка.

2. Использование мощных (1 Вт – 5 Вт) LED элементов. Эффективность высокая, трудозатраты в разы меньше. Но точечное излучение требует подбора рассеивателя, и для реализации проекта нужны хорошие радиаторы.

Для экспериментальных конструкций я выбрал первый вариант. Самое недорогое «сырье»: 5 мм светодиоды с рассеиванием 120° в прозрачном корпусе. Их называют «соломенная шляпа».

Такое добро продается по 3 рубля пучок на любом радиорынке.

Я купил несколько упаковок по 100 шт. на aliexpress (ссылка на покупку). Обошлось чуть меньше, чем по 1 р. за штуку.

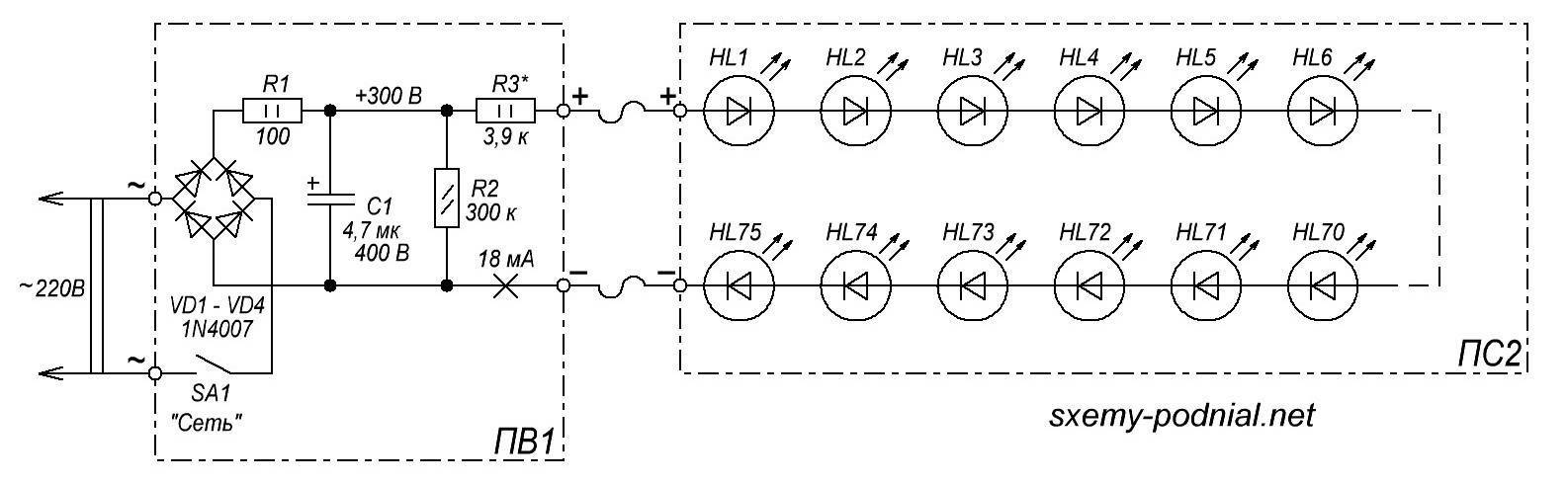

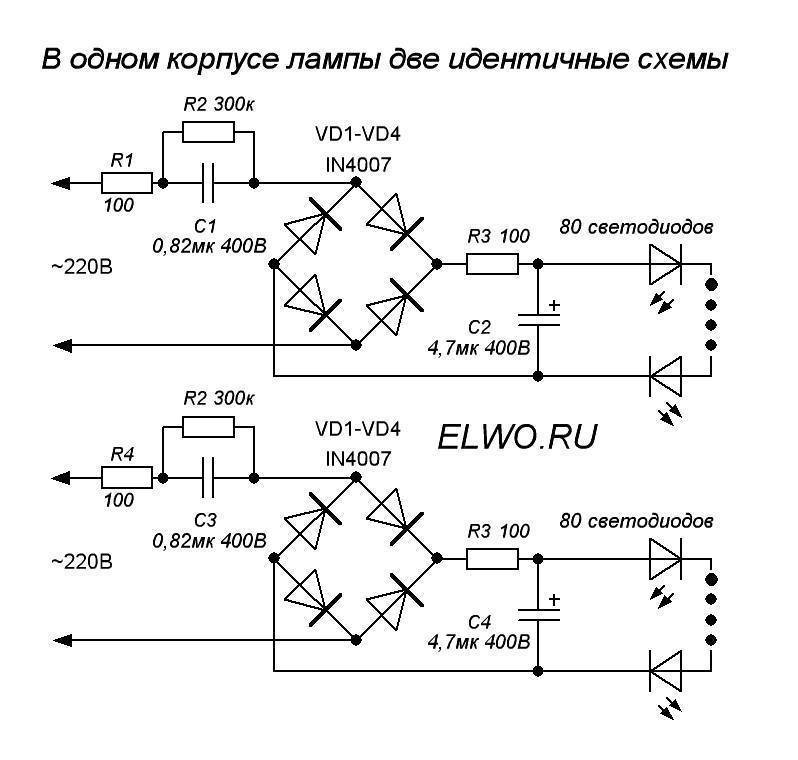

В качестве блоков питания (точнее сказать источников тока), я решил использовать проверенную схему с гасящим (балластным) конденсатором. Достоинства такого драйвера – экстремальная дешевизна, и минимальное потребление энергии. Поскольку нет ШИМ контроллера, или линейного стабилизатора тока – лишняя энергия в атмосферу не уходит: в этой схеме нет элементов с рассеивающим тепло радиатором.

Недостаток – отсутствие стабилизации тока. То есть, при нестабильном напряжении электросети, яркость свечения будет меняться. У меня в розетке ровно 220 (+/- 2 вольта), поэтому такая схема в самый раз.

Элементная база тоже не из дорогих.

• диодные мосты серии КЦ405А (можно любые диоды, хоть Шоттки)
• пленочные конденсаторы с напряжением 630 вольт (с запасом)
• 1-2 ваттные резисторы
• электролитические конденсаторы 47 mF на 400 вольт (можно взять емкость побольше, но это выходит за рамки экономности)
• такие мелочи, как макетная плата и предохранители, обычно есть в арсенале любого радиолюбителя

Чтобы не изобретать корпус с патроном Е27, используем сгоревшие (еще один повод от них отказаться) экономки.

После аккуратного (на улице!) извлечения колбы со ртутными парами, остается прекрасная заготовка для творчества.

«За» и «против» светодиодов

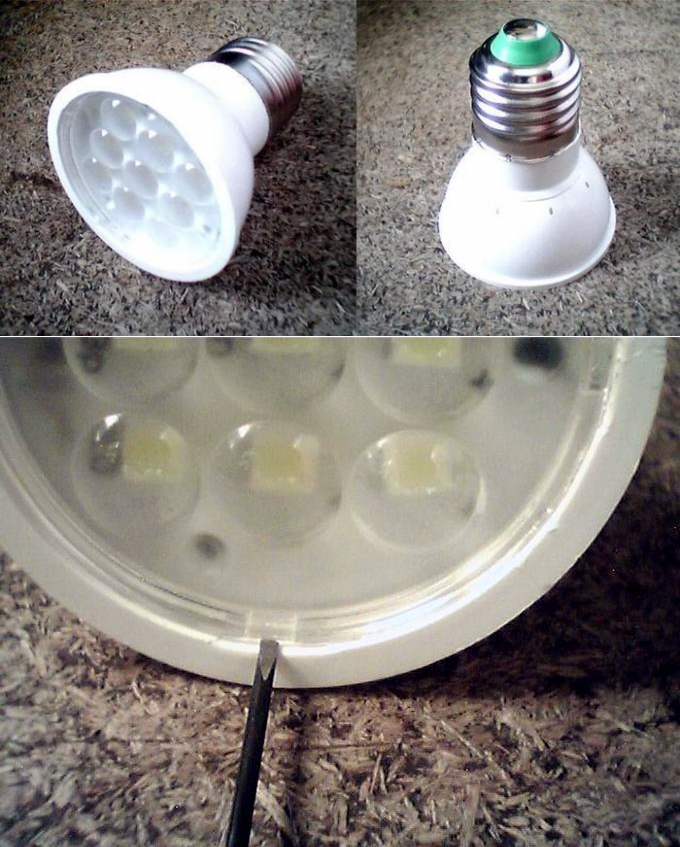

Удаление галогенной лампы из корпуса

По сути, сама лампа из светодиодов или из светодиодной ленты – это несколько элементов, питающихся посредством стабилизационного блока или драйвера, который подает на потребители постоянное напряжение 12 В. Интенсивность свечения зависит в основном от количества диодов, включенных в схему светильника (схема их не слишком сложна).

Из плюсов такого освещения с диодами можно отметить очень большую экономию электричества, даже по сравнению с КЛЛ (энергосберегающими) лампами и огромный срок службы (чаще от 100 тысяч часов). По этим причинам такие приборы можно вообще не выключать. К примеру, в квартире есть маленькие дети, которые просто не могут дотянуться до выключателя света в туалете. Тогда изготовление своими руками светодиодной лампы будет неплохим и экономичным решением.

Даже в постоянно включенном состоянии такой светильник будет потреблять 6 W (аналог лампы накаливания в 50–60W), ну а при отсутствии рассеивателя и того меньше. Произведя несложный расчет, можно получить расход электроэнергии менее 1 киловатта за 100 часов, а если быть более точным, то расход за месяц беспрерывной работы светодиодной лампочки составит всего 4 кВт. К тому же к преимуществам можно отнести и большой ассортимент подобной продукции на рынке электротехники.

Недостатками подобного вида освещения является высокая стоимость светильников, а также то, что из-за сравнительно небольшого срока, в течение которого светодиодные лампы находятся в широкой продаже, продавец не всегда может правильно проконсультировать покупателя по вопросам величины светового потока и пр. В инструкции к лампе чаще всего не указаны потери при прохождении света через рассеиватель, а также влияние отражателя на светопоток.

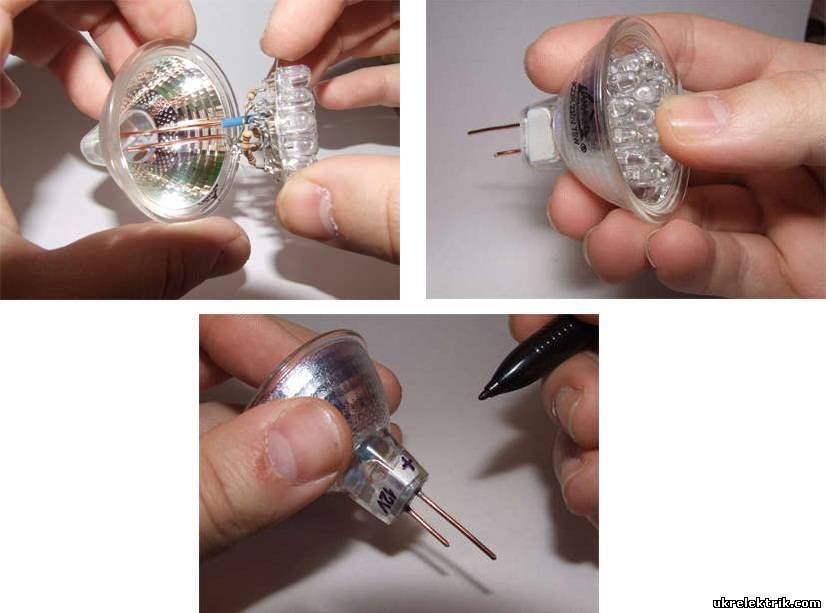

Изготовление светодиодного светильника из галогенной лампы

Вначале лампа очищается от замазки и других лишних элементов, а потом аккуратно вынимается из отражателя. Для установки и крепления светодиодов нужно подготовить специальный диск-отражатель, приклеиваемый к алюминиевой подложке. После этого в диске делаются отверстия.

В соответствии со схемой, светодиоды располагаются на диске в положении ножками вверх с учетом их полярности. Между ними наносится небольшое количество клея, так чтобы он не попадал на контакты. Во время пайки вся цепочка должна начинаться с плюса и заканчиваться минусом. Далее выполняется соединение положительных контактов при помощи пайки. Отрицательные контакты соединяются с резисторами и между собой. В результате, получаются резисторы с отрицательным зарядом.

Контакты резисторов соединяются между собой, после чего к ним припаиваются медные провода. Промежуток между проводами и контактами заливается клеем, чтобы избежать короткого замыкания. Затем диск и отражатель склеиваются между собой. После того как клей высохнет, можно подключаться к источнику питания на 12 вольт.

Изготовление платы из стеклотекстолита

Если имеется покрытый медным напылением стеклотекстолит, то можно использовать его вместо алюминиевого листа для изготовления электронной платы. Для этого нужно так же вырезать круг и отметить на нем карандашом места установки светодиодов. После этого необходимо тонким сверлом (по размеру ножки) просверлить отверстия.

Далее лаком по омедненной поверхности прорисовывается сама схема, лак просушивается и плата помещается на одни сутки в раствор из одной ложки медного купороса и двух – поваренной соли. В итоге медь, не покрытая лаком, вытравится, а на готовую плату уже можно припаять светодиоды, после чего собрать в том же порядке, как и предыдущий вариант.

Как сделать своими руками светодиодную лампу, теперь понятно. Но есть еще целый ряд световых приборов, которые можно сделать самому. Диодный осветительный прибор можно собрать из корпуса старой энергосберегающей лампы, при такой работе может пригодится и цоколь от лампы накаливания. Также возможно своими руками изготовить экономичный светодиодный светильник из светодиодной ленты. Но при таких вариантах необходимо изготовление драйвера, что не каждому под силу, ведь от мастера потребуется хотя бы малейший опыт в чтении схем и навык их пайки.

Хотя при большом желании и минимуме финансовых затрат сделать можно многое. К тому же срок службы светодиодных световых приборов не зависит от количества циклов включения-выключения в отличие от люминесцентных ламп или ламп накаливания.

В любом случае, есть ли опыт подобного рода или нет, имеет смысл попробовать, даже просто с целью личного интереса

Но очень важно помнить, что собирая своими руками LED-лампу на 220 В, необходимо быть предельно аккуратным, ведь это работа с опасным для жизни напряжением

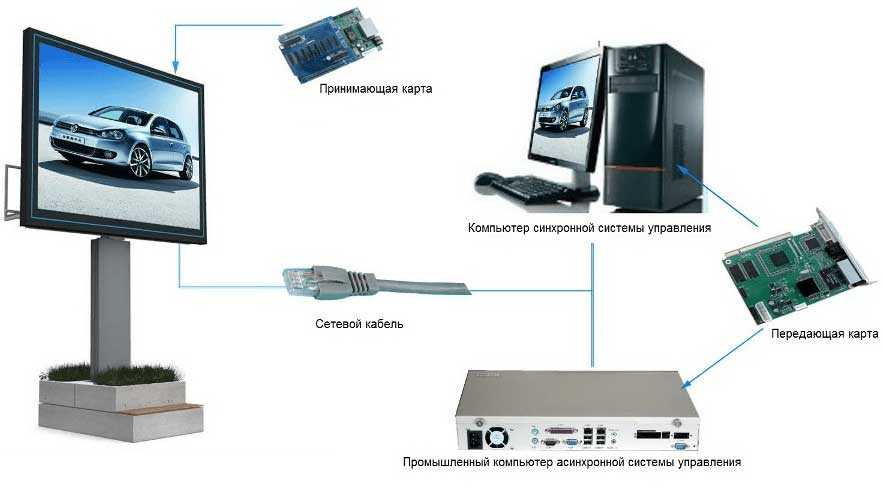

Как управлять работой LED-дисплея

Понятно, что сегодня собрать светодиодный экран своими руками может практически любой человек, владеющий элементарными знаниями электротехники и навыками обращения с инструментами типа отверток и шуруповерта. Однако для того, чтобы «вдохнуть жизнь» в собранное железо, надо понимать, каким образом видеофайлы поступают на светодиоды и как создается программа для работы видеоэкрана.

Управление и замена файлов с видеороликами производится через USB-порт (через flash-карту) или с помощью Wi-Fi-роутера через интернет-соединение. Видеоролик, созданный предварительно с помощью специализированного программного обеспечения, переводится в формат * .avi или * .mpeg. Затем он преобразуется микроконтроллером или компьютером в цифровой поток, поступающий на микросхемы драйверов постоянного тока, подающих напряжение в соответствии с алгоритмом, заложенным в программу, на светодиоды дисплея.

Качество сделанного экрана определяется возможностями системы управления LED-экрана, которая может быть синхронной или асинхронной. На рисунке ниже представлена схема управления LED-экраном.

Синхронная система управления подразумевает, что на экране отображается та же информация, что и на компьютере, то есть идет прямой эфир. Например, можно транслировать изображение с телекамеры, установленной на стадионе или концерте. Такая система состоит из карты-передатчика и нескольких карт-приемников. В компьютере, который управляет экраном, находится карта-передатчик, а на экране – карты-приемники, соединенные UTP-кабелем (витая пара).

Асинхронный способ вывода информации на экран подразумевает предварительную загрузку в память микроконтроллера. Для этого используют flash-карту или кабель. Асинхронная система требует присутствия нескольких микроконтроллеров, количество которых зависит от геометрических размеров LED-дисплея. Эта система позволяет осуществлять работу самостоятельно по заданной программе без внешнего компьютера.

Ремонт драйверов светодиодных ламп

Если стабилизатор тока теряет способность выполнять свои функции, это может привести к порче светодиодов

Важно вовремя определить поломку. Чтобы проверить драйвер светодиодной лампы, на его вход подают 220 В. На выходе исправного драйвера должно появиться постоянное напряжение

Причём его величина будет несколько больше, чем верхний диапазон, указанный на упаковке устройства. Такой способ прост в реализации, но не даёт возможности судить об исправности прибора

На выходе исправного драйвера должно появиться постоянное напряжение. Причём его величина будет несколько больше, чем верхний диапазон, указанный на упаковке устройства. Такой способ прост в реализации, но не даёт возможности судить об исправности прибора.

Чтобы проверить, исправен ли драйвер, сделайте следующее:

1. На выход стабилизатора тока установите резистор. Его сопротивление подбирается с учётом заданного тока. Определяется по закону Ома: R=U/I.
2. Возьмите резистор с расчётным сопротивлением и соответствующей мощностью.
3. Установив резистор, измерьте с помощью тестера напряжение на выходе. Если оно не выходит за пределы рабочего диапазона, устройство исправно.

Второй способ поиска поломок драйвера:

1. Если в устройстве предусмотрен предохранитель, прозвоните его. Тестер должен показать, что сопротивление равно нолю. Если сопротивление стремится к бесконечности, заменяют предохранитель. Если лампа после включения в сеть горит, ремонт окончен.
2. Если предохранитель не перегорел, ищите поломку дальше. Проверьте диодный мост.
3. Если выпрямитель в порядке, придётся выпаять сглаживающий конденсатор и прозвонить его. Маленькое сопротивление, растущее на глазах, указывает на исправность конденсатора.
4. Для простого драйвера подобных проверок будет достаточно, чтобы найти источник проблемы. В сложных стабилизаторах тока вам придётся прозванивать все диоды и электролитические конденсаторы.

Пытаясь найти поломку, учитывайте принцип работы схемы:

• Линейная. В таких драйверах защита от перепадов напряжения осуществляется с помощью резисторов 5-100 Ом. Одно сопротивление ставят на вход выпрямителя (диодный мост). Для уменьшения мерцания параллельно нагрузке подключают электролитический конденсатор большой ёмкости.
• Импульсная. В этих преобразователях стоят микросхемы, имеющие защиту от всех угроз – перегрева, перегрузок и перенапряжений. Они не должны ломаться, но с китайскими драйверами всё случается.

Проблема ремонта драйверов заключается в сложности подбора нужных микросхем. Особенно, если стабилизатор сделан в Китае.

Если ни один способ не позволяет найти причины поломки стабилизатора тока, придётся обратиться к специалисту. Или купить другой драйвер.

Различие ленты элит от стандартной

Но разница заключается в следующем. В конструкцию СД входит чип (кристалл). В элитной ленте он применён с золотой нитью, имеющей лучшие данные и в том числе, длительный срок эксплуатации. В другом случае применяемые нити изготовлены из сплавов материалов, ухудшающие качество потока и сокращают долговечность устройства. Габариты полупроводника побольше, излучение ярче, чем используемый в стандартном классе.

Светодиод

Качество люминофора и заполнителя ниже. Это проявляется на одноцветности излучения. Основание в элитном варианте толще и с увеличенным содержанием меди (double face), обеспечивая одинаковое питание диодов. А также дополнительно охлаждение, влияющее на эксплуатационный срок. В классе стандарт заложена тонкая подложка с небольшим содержанием вкраплений меди (single face).

Резисторы в эконом классе устанавливают меньшего сопротивления. Достигая этим яркого свечения, но зато они часто выходят из строя. Для клеящейся поверхности применяют материал марки 3М, который прочно фиксирует ленту на плоскости. В стандартном варианте клей со временем теряет качества, пересыхает.

Иногда внешне похожие ленты, часто проявляют неодинаковые свойства как по световому потоку, так и по сроку эксплуатации.

Что понадобится для изготовления?

Для самостоятельного изготовления табло потребуются:

• светодиодные блоки для бегущей строки (размер и цвет зависят от назначения и места установки табло);
• блок управления;
• источник питания (количество устройств зависит от числа используемых светодиодных модулей);
• соединительные кабели и коммутационные колодки;
• алюминиевый профиль для создания силового каркаса;
• крепежные уголки и шурупы для фиксации самодельной конструкции на стене.

При сборке понадобится инструмент и дополнительные материалы:

• электрическая пила торцевого типа, оснащенная диском для резки металла (допускается применение ручной ножовки);
• электрический шуруповерт или отвертка с набором сменных бит;
• паяльник и припой;
• прозрачный силиконовый герметик.

Простая лампочка из светодиодов

Есть другой способ создания светильника. Настольная лампа, люстра или фонарь нуждаются в цоколе E14 или E27. Соответственно, используемые диоды и схема будут отличаться. Сейчас распространены компактные люминесцентные лампы. Для монтажа понадобится один перегоревший патрон, а также изменённый список материалов. Необходимо:

Перейдём к созданию светодиодного модуля своими руками. Для начала надо произвести разборку старого светильника. В люминесцентных лампах цоколь крепится к пластинке с трубками и закрепляется при помощи защёлок. Цоколь можно отсоединить достаточно просто. Необходимо, найдя места с защёлками, поддеть их отвёрткой

Делать нужно всё довольно осторожно, чтобы не повредить трубки. При вскрытии необходимо следить, чтобы электропроводка, которая ведёт к цоколю, осталась цела

Из верхней части с газоразрядными трубками нужно изготовить пластинку, к которой будут прикрепляться светодиоды. Для этого нужно отсоединить трубки лампочки . В оставшейся пластинке имеется 6 отверстий. Чтобы светодиоды плотно крепились в ней, нужно сделать картонное или пластмассовое «дно», которое также будет изолировать светодиоды. Использовать нужно светодиоды НК6, они многокристальные (по 6 кристаллов в диоде) с параллельным подключением.

Из-за этого источник света получается сверхярким при минимальной мощности. В крышке нужно сделать по 2 отверстия для каждого светодиода. Прокалывать отверстия стоит аккуратно и равномерно, чтобы их расположение соответствовало друг другу и задуманной схеме. Если использовать в качестве «дна» кусок пластмассы, то светодиоды будут закрепляться прочно. А вот в случае применения куска картона потребуется склеить основание со светодиодами при помощи суперклея или жидких гвоздей.

Перед тем как приступить к сборке, нужно изолировать драйвер и плату друг от друга. Для этого можно воспользоваться кусочком картона или пластика. Это позволит избежать короткого замыкания в будущем. Не стоит беспокоиться о перегреве, так как лампа совсем не греется. Осталось собрать конструкцию и испытать её в деле. Из-за белого света лампочка кажется значительно светлее. Световой поток собранного светильника равняется 100−120 люменам. Этого может хватить для освещения маленького помещения (коридора или подсобки).

Материалы для сборки

Способов создания лампы своими руками великое множество. Наиболее распространены методы с использованием старого цоколя от перегоревшей люминесцентной лампы. Такой ресурс найдется у каждого в доме, поэтому проблем с поиском не будет. Помимо этого понадобятся:

1. Цоколь от перегоревшего изделия.
2. Непосредственно ЛЕД. Они продаются в виде светодиодных лент или отдельных светодиодов НК6. Каждый элемент имеет силу тока примерно 100–120 мА и напряжение около 3–3,3 Вольта.
3. Потребуется диодный мост или выпрямительные диоды 1N4007.
4. Нужен предохранитель, который можно найти в цоколе перегоревшей лампы.
5. Конденсатор. Его емкость, напряжение и другие параметры выбираются в зависимости от электрической схемы для сборки и количества светодиодов в ней.
6. В большинстве случаев потребуется каркас, на который будут крепиться светодиоды. Каркас можно сделать из пластика или подобного материала. Главное требование — не должен быть металлическим, токопроводящим и должен быть теплоустойчивым.
7. Для надежного прикрепления светодиодов к каркасу потребуется суперклей или жидкие гвозди (последние предпочтительней).

Один–два элемента из вышеперечисленного списка могут не пригодиться при некоторых схемах, в других случаях могут, наоборот, добавляться новые звенья цепи (драйвера, электролиты). Поэтому список необходимых материалов нужно составлять в каждом конкретном случае индивидуально.

Какие материалы можно использовать

В ходе изготовления самодельных светильников пригодны любые материалы, сочетающиеся со светодиодными лентами и лампочками. Корпус можно изготовить как своими руками, так и взять за основу ранее использовавшийся прибор. При этом обязательно нужно учесть теплоотдачу led-элементов. Без правильно подобранного радиатора они быстро испортятся.

Для диодов большой мощности потребуется теплопроводящий материал. Например, это может быть алюминиевый профиль, труба, конус и прочие металлические предметы. Для таких элементов, как светодиоды 5 мм «соломенная шляпа» с углом распределения светового потока в сто двадцать градусов можно использовать любой материал – пластик, бумагу, дерево, картон – так как они не нагреваются.

Простейшая в сборке лампочка из светодиодов

Вам потребуется:

• неисправная энергосберегающая лампочка;
• светодиоды HK6;
• картон;
• инструменты: пассатижи, паяльник.

Пошаговая инструкция

Аккуратно отделить цокольную часть от корпуса-рассеивателя энергосберегайки

Обычно она собирается при помощи специальных защелок, которые надо найти и осторожно зацепить. Если цоколь прикреплен с помощью точечных углублений на нем, необходимо аккуратно просверлить их или срезать ножовкой

1. Цоколь почистить и обезжирить спиртом/ацетоном. В местах спайки тщательно удалить излишки припоя.
2. На цокольной крышке располагается шесть отверстий, использовавшихся для крепления газоотводных трубок. Они будут местом установки ЛЕД-элементов, для фиксации которых понадобится еще кусок картона соответствующего диаметра с вырезанными в нем отверстиями.
3. Светодиоды HK6 состоят из шести параллельно соединенных кристаллов. Мощность их небольшая, но поток света достаточно яркий. Вставив светоизлучатели в ячейку-основание, соединить их в две ветки по три штуки по параллельной схеме. Далее обе цепи последовательно должны присоединяться к выходящим проводам драйвера.
4. Поместить в цоколь драйвер. Между ним и диодной платой установить еще один круг из картона (чтобы не произошло короткое замыкание между диодными контактами и элементами драйвера).

Входящие провода драйвера распределить следующим образом: один выводится наружу через центр цоколя и припаивается, другой будет фиксироваться на цокольной резьбе при сборке. Закрепить драйвер с помощью термоклея.

1. Присоединить контакты диодов ко второй паре проводов драйвера. Все соединения припаять.
2. Установив пластинку, приклеить термоклеем, собрать цоколь.
3. Выведенный наружу провод припаять к резьбе.
4. В качестве рассеивателя можно приспособить нижнюю часть пластиковой бутылки подходящего размера.

Этот самый простой способ изготовления обходится практически даром, за исключением покупки шести светоизлучателей.
