Пошаговая инструкция для изготовления лебедки в гараж своими руками

Основные неисправности ручных лебёдок

1. Сдвиг валов из-за ослабленных болтов в боковых частях механизма. Необходимо подтянуть и застопорить болты.

2. Нет сцепления с храповым колесом, сместился носок собачки. Запчасть сцепляют с колесом и фиксируют.

3. Не работает тормозная система. Скорее всего, заклинила собачка, которую надо почистить и смазать.

4. Проблемы с зубцами передачи, когда они могут заклинить, не сработать. Причин у поломки может быть две. Или зубцы колёс загрязнились, или же перекосились боковые части узла. Необходимо стянуть боковины, очистить зубчики.

Говоря о ручной лебёдке, вспомним также, что порой возникает такая проблема, как тяжёлое проворачивание рукояти, на которую всё сложнее давить. Неисправностью это не считается, но работу всё равно нужно облегчить. В этом случае понадобятся свежие смазочные материалы для подшипников, а также стяжка боковин.

Типы самодельных лебёдок

Лебедки делятся на три основных типа: электрические, механические и гидравлические. Четвертый – ручные. Каждая конструкция имеет свои плюсы и минусы, как в процессе конструирования и установки, так и в ходе эксплуатации.

Ручная лебедка – популярный вариант. Минус – ее использование требует применения физических усилий. Преимущество – полная автономность, электроэнергия не требуется. Для того, чтобы вытащить автомобиль, достаточно крепко стоящего дерева или просто вбитого в почву лома. Ручные лебедки делятся на 3 основных вида:

• Рычажные.
• Монтажно-тяговые.
• Барабанные.

В рычажных используется трещотка или храповый механизм. Главных их недостаток – усилие в тяге – от 0,7 до 4 тонн. Преимущество – отсутствие необходимости жесткой фиксации, можно работать на весу. Это самый простой вид лебедок.

Монтажно-тяговые лебедки почти аналогичны рычажным, но не оснащены барабаном. Это самый распространенный вид, причем не только для автомобилей.

Барабанные – самый эффективный вариант. Барабан бывает зубчатый или червячный. Первый изнашивается значительно медленней.

Преимущества барабанных лебедок: тяговое усилие от 0,25 до 5 тонн; тормоз, срабатывающий в нештатной ситуации; длина троса (до 40 метров при диаметре 15 мм). Если толщина больше – можно вытащить любую самую тяжелую машину откуда угодно, а трос не порвется, даже если дать полный газ.

В барабанных лебедках используются:

• Односкоростной шестеренчатый привод. К барабану крепится основная шестерня, которая принимает на себя основную нагрузку. В сцеплении располагается ведущая шестеренка. Коэффициентом усиления выступает соотношение числа их зубцов. На усиление также влияет длина рычага – чем она больше, тем меньше сил требуется приложить. Такая лебедка позволяет силами одного человека вытащить авто весом до 3 тонн.
• Многоскоростной шестеренчатый привод. Такой механизм состоит из двух или нескольких пар шестеренок, благодаря чему коэффициент усиления растет многократно. Минус – низкая скорость при больших нагрузках.
• Червячный привод. Редко применяется для автомобилей в «походных» условиях из-за высоких требований по уходу – червячная пара требует постоянной смазки. Кроме того, такой тип не самым эффективным образом работает с высокими нагрузками и для авто большого веса не подойдет. Преимущество – компактность.

Электрические лебедки

Самый популярный тип самодельной лебедки для автомобиля. Обосновано это ее мощностью, простотой в управлении и надежностью.  Кроме того, такой вариант не требует больших затрат при сборке и установке на автомобиль. Такая электролебедка может работать либо на собственном автономном электродвигателе, либо получать питание от установленного в авто генератора. Во втором случае надо посмотреть и сделать расчет монтажа так, чтобы питание с него подавалось не только на лебедку, но и на системы автомобиля.

Популярен вариант с использованием стартера, такую лебёдку легче соорудить собственноручно. Часто используется зиловский стартер СТ230.

Механические лебедки

Механические лебедки работают от двигателя. Производители часто устанавливают их уже на этапе комплектации внедорожников (например, такой автомобильный самовытаскиватель ставится на армейский УАЗ). Эта лебедка подключается к валу и работает за счет трансмиссии. Скорость намотки можно менять понижением или повышением оборотов. Основные преимущества – устойчивость и мощность тяги. Главный минус – работа только при исправном движке.

Часто такой вариант используется для установки на МТЗ – трелевка, например, леса значительно облегчается.

Гидравлическая лебедка

Наиболее конструктивно сложный вариант, поскольку кроме стандартных должен содержать дополнительные элементы: гидравлический привод, бак и насос для масла. Кроме того, устройство сложно назвать компактным. Сборка и установка потребуют значительных усилий. Тем не менее, такая лебедка тратит энергии гораздо меньше электрической, а мощностью ее гораздо выше.

Изготовление барабанной лебедки

Такая конструкция является самой простой и может быть использована в полевых условиях. Более практичным видом лебедки будет оборудование на переносной основе. Конструкция предполагает использование более сложных деталей, которые изготавливаются самостоятельно. Для повышения эффективности работы могут использоваться дополнительные элементы видео редуктора.

В сети можно найти множество чертежей самодельных лебедок. При выборе конкретного чертежа необходимо учитывать условия, в которых будет использоваться оборудование.

Если лебедка будет устанавливаться на крышу либо в багажник авто, то необходимо просчитать дополнительную нагрузку, которая будет постоянно оказываться на устройство

Если лебедку планируется использовать в холодных регионах, то отдельное внимание необходимо уделить качеству металла

Низкокачественный металл может привести к поломке аппарата в самый неподходящий момент.

Необходимые детали и оборудование

Для изготовления лебедки нам понадобится:

• труба прямоугольного сечения для рамы;
• готовый вал, или труба круглого сечения;
• стальной лист толщиной 3-5 мм;
• шпильки М10-М12 длиной 20-25 см в количестве 6 штук, гайки;
• ступицы для вала;
• готовый редуктор в сборе или звездочки большего и малого диаметра с цепью, либо зубчатые колеса;
• сварочный аппарат с электродами;
• гаечные ключи;
• метабо со шлифовальными дисками.

Автомобилисты отмечают, что сделанные своими руками лебедки отличаются надежностью, практичностью и долговечностью. Для барабана лучше использовать трубу диаметром 20-50 мм с толщиной стенок не менее 3 миллиметров. Использование труб с другими параметрами нецелесообразно, тогда в процессе эксплуатации они деформируются и лебедка теряет свою функциональность.

Этапы сборки

В первую очередь рекомендуем набросать чертеж устройства, где указать размеры отдельных деталей и их расположение. Так проще будет ориентироваться при сборке всей конструкции.

Далее необходимо изготовить раму. Для этого из стальной трубы диаметром около 2 см вырезаем заготовки нужной длины, концы которых обрезаем под углом 45 градусов. Трубки свариваем между собой так, чтобы угол их соединения был ровно 90 градусов. После этого снимаем окалину и полируем швы.

Для создания барабана нам понадобится лист стали толщиной около 3-5 мм, из которого нужно вырезать два диска диаметром 30 см. В каждом диске вырезается по 7 отверстий: один – в центре диска, шесть – по окружности диска на расстоянии около 7 см. Диаметр отверстия в центре должен соответствовать диаметру вала устройства.

Диски скрепляются между собой с помощью шпилек М10 или М12, концы которых помещаются в отверстия по диаметру дисков и фиксируются с помощью гаек и контргаек. На шпильки также можно предварительно надеть металлические трубки соответствующего диаметра для повышения прочности конструкции. Таким образом барабан нашей лебедки готов. Далее присоединяем вал, который можно изготовить самостоятельно из металлической трубы или взять готовый из другого механизма. Концы вала необходимо оснастить ступицами для крепления его к раме.

Следующим этапом будет установка на вал барабана звездочки или зубчатого колеса, в зависимости от устанавливаемого редуктора (цепного или зубчатого). Здесь конструкции могут быть разнообразны, особенно, что касается зубчатой передачи. Самые простые – одноступенчатые цилиндрические или конические.

В зависимости од выбранного вами редуктора предусмотрите место для крепления его на раме конструкции с учетом расположения рукоятки. Далее монтируем барабан с валом и редуктор на раму, устанавливаем цепь на звездочки или зубчатую передачу.

Не забудьте смазать зубья передачи.

После этого закрепляем один конец троса на валу и наматываем его на барабан, на другой конец троса крепим карабин. К раме устройства так же приваривается крюк или карабин для крепления на раме автомобиля. Таким образом, простая барабанная лебедка готова к эксплуатации.

Простые электрические автолебедки

Если все же электрические, то уже не совсем и простые. Хотя, присоединив к последней описанной ручной лебедке электродвигатель вместо ручки, мы получим приличной мощности электролебедку. А вообще, если рассматривать их в качестве гаражных помощников автовладельцев, то вариантов – масса: от применения электродрели в качестве источника механических усилий, до мощных электродвигателей.

Из последних можем представить вашему вниманию варианты с использованием различного типа редукторов, упомянутых в предыдущем разделе.

Но наибольший интерес во всем разнообразии систем и подходов, на наш взгляд, представляет электрическая лебедка, изготовленная из стартера и маховика легкового автомобиля.

Закрепленные в не сложном, но мощном корпусе, с прикрученным прямо к маховику барабаном для троса, они представляют собой идеальную лебедку автолюбителя. Мощную, полностью адаптированную к системе электропитания автомобиля, понятную любому автовладельцу, а главное исключительно ремонтопригодную систему. И реверс не сложно организовать, слегка доработав схему подключения.

Да, эта автолебедка будет потяжелее двух труб и каната, но, отправляясь в путешествие с прогнозируемыми трудностями прохождения маршрута, стоит освободить именно для нее место в багажнике. Может оказаться незаменимой.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами

Как сделать более совершенную конструкцию

Не всегда, описанным ранее вариантом устройства, можно перемещать очень крупные и тяжелые предметы.

Более усовершенствованная конструкция — электролебедка гаражная. Для ее работы используется небольшой двигатель, что значительно упрощает процесс перемещения груза.

Порядок работ заключается в следующем:

Изготавливается платформа. Для этого понадобятся:

1. стальной профиль:
2. стальная пластина толщиной 4 — 5 миллиметров.

Все элементы свариваются при помощи аппарата для сварки, электродом Э42 диаметром три миллиметра. При его отсутствии, можно все элементы соединить между собой болтами.

• Шлифовальным кругом обрабатываются сварные швы от окалин и притупляются кромки, об которые можно получить раны.
• Собраная рама проверяется на прочность.
• Изготавливается катушка, для накручивания троса. Для этого используются две стальные пластины и нескольких шпилек с резьбой на обоих концах. Длина их зависит от величины наматываемого троса.
• Подготавливаются несколько трубчатых втулок, чтобы спрятать резьбовые соединения.
• С одного конца вала, где будет устанавливаться катушка, следует предусмотреть крепление звездочки, для перемещения по ней цепи.
• На валу крепятся два диска, а к ним болтами фиксируются ступицы, что обеспечит его равномерное вращение.
• Приобретается небольших размеров двигатель внутреннего сгорания, обеспечивающий вращение барабана.
• На его вал насаживается вторая звездочка для цепи меньшего диаметра.

Собирается весь механизм.

• Электрической дрелью сверлятся остальные отверстия нужного диаметра под крепеж элементов.
• Для удобства передвижения всей конструкции, рекомендуется установить съемную пару колес, закрепленную к хвостовику, имеющемуся специально для этого на каркасе устройства.
• Делается кожух для защиты катушки.

Помимо таких простых конструкций электролебедки гаражные можно изготовить из:

• Стартера автомобиля. Здесь вместо двигателя ставится стартер, а для конструкции лучше использовать планетарный редуктор с мотора для «Жигулей».
• Трещетки. В этом случае берется червячный механизм от тормозной системы КамАЗа или МАЗа, которые выдерживают большую нагрузку – более двух тонн.
• Мотоцикла. Его двигатель ставится на раму. Ведущая звездочка крепится на вал двигателя, а ведомая на барабан Цепь тоже используется от старого мотоцикла.

Правильную сборку любой конструкции лебедки подробно показывает видео. Здесь же можно познакомиться с вопросом, как закрепить лебедку в гараже.

Использование таких простых и нехитрых приспособлений облегчит автолюбителю процесс перемещения любого груза в гараже при ремонте автомобиля.

Лебедка или таль – незаменимое устройство, которое может значительно облегчить жизнь не только строителю или автомобилисту, но и любому владельцу частного дома. Время от времени возникает необходимость переместить или поднять объемный и тяжелый груз, а самостоятельно это сделать порой просто невозможно. Как раз для таких случаев нужна таль, благодаря которой вы сможете поднять на возвышение мешок цемента или затащить сломавшееся авто в гараж.

Для гаража это приспособление необходимо. Оно позволяет быстро и без лишних усилий справится с подъемом тяжестей. Таль работает по принципу рычага: прикладывая небольшие усилия к рукоятке, можно двигать предметы гораздо большего веса. Мы рассмотрим несколько наиболее популярных вопросов о лебедках:

1. Какие бывают лебедки?
2. Как сделать лебедку в гараж своими руками?

Виды лебедок

Самодельные тяговые и грузоподъемные устройства (они же электролебедки) отличаются между собой по нескольким параметрам:

• типу привода;
• типу редуктора.

Например, в качестве привода может использоваться как асинхронный двигатель, рассчитанный на питание от сети 220В, так и электромоторы с питанием 12В.

Теперь давайте рассмотрим, какие редукторы могут применяться в самодельных электрических лебедках для автомобиля или домашней мастерской.

Шестеренчатые

Самый простой редуктор состоит из двух шестерней разного диаметра (большого и малого). Как правило, ведущей является малая шестеренка, которая крутит большую.

Также к шестеренчатым редукторам относят и так называемые планетарные редукторы. Именно они чаще всего используются для изготовления самодельных электролебедок.

Червячные

Этот тип редуктора состоит из приводного вала с резьбой, который приводит в движение шестерню, установленную сверху. Оптимально использовать лебедки с червячным редуктором в гараже или мастерской.

Если перед вами стоит задача — увеличить передаточное отношение, то тогда целесообразно использовать комбинированный вариант — червячный и планетарный редуктор.

Но при этом следует помнить, что количество оборотов мотора (привода лебедки) не должно быть выше 3000 об./мин.

Если использовать более оборотистый двигатель, то масло будет кипеть, что ускорит износ ведомой шестерни.

Якорного типа

Лебёдки якорные применяются для лодок на водоёмах с глубиной 50-55 м. Оборудование помещается за границами судна. Ручной механизм для подымания якоря можно обустроить самому, держа рядом потребное сырьё:

• верёвка 100 метров;
• роульс из нержавейки (приобретается в торговле);
• фанера с многими слоями для опоры;
• катушка, можно взять от кабеля;
• стойка из нержавейки;
• подшипник с корпусом.

Верховой крепёж продевается через роульс, протягивается на рым якорный, и так закрепляется. Катушечный корпус прикрепляется болтами к опоре из фанеры. Якорная лебёдка позволяет облегчить подымание якоря, уберегая владельца от физических усилий.

Виды приводов

В ручной лебедке может применяться один из двух приводных видов:

• Червячный;
• С несколькими скоростями.

При создании первого надлежит учитывать те усилия, благодаря которым будет поворачиваться ручка. В качестве недостатка отмечается наличие постоянного трения металлической поверхности. В таких местах происходят частые поломки. Смазывать двигающиеся детали понадобится регулярно.

Вариант с нескольким скоростями предусматривает несколько парных шестеренок. В качестве недостатка обычно принято отмечать скоростное пропорциональное возрастание. Если пара мешков будет буквально «ползти» наверх, две тонны туда просто «взлетят».

Как сделать простую лебедку из стартера своими руками — инструкция

На первый взгляд, наличие лебедки актуально только для внедорожников. Но учитывая специфику наших дорог, рекомендуется иметь в запасе хотя бы простой самодельный вариант этого устройства. Можно ли использовать в качестве основного силового агрегата стартер, и с какими трудностями сталкиваются при изготовлении самодельной лебедки?

Предназначение лебедки – перемещение груза (автомобиля, прицепа). Она представляет собой барабан с механизмом намотки троса. Последний крепится к объекту опоры (столб, дерево). В отличие от установленных на авто моделей, самодельная лебедка из стартера мобильна. В качестве крепления к раме машины можно использовать цепь или стальной канат.

Для изготовления самодельной лебедки следует обратить внимание на следующие нюансы:

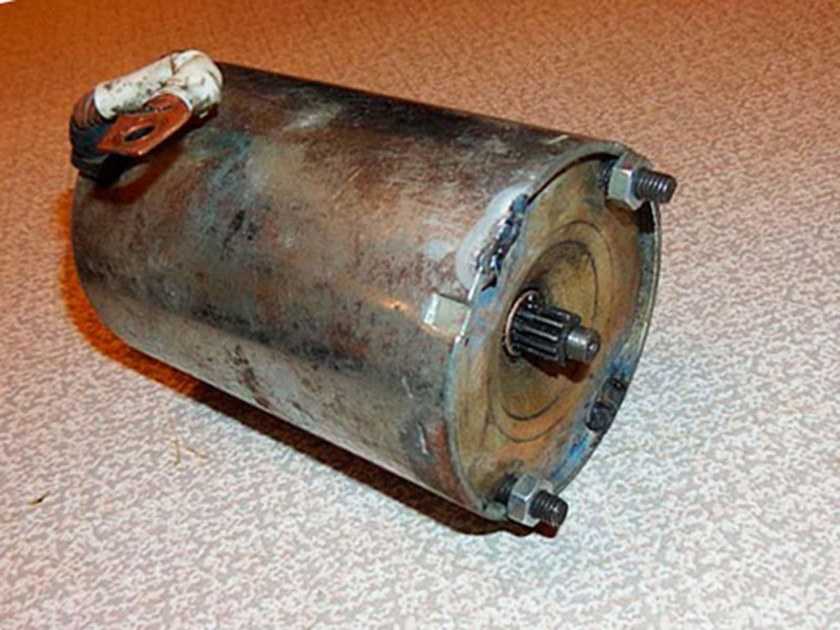

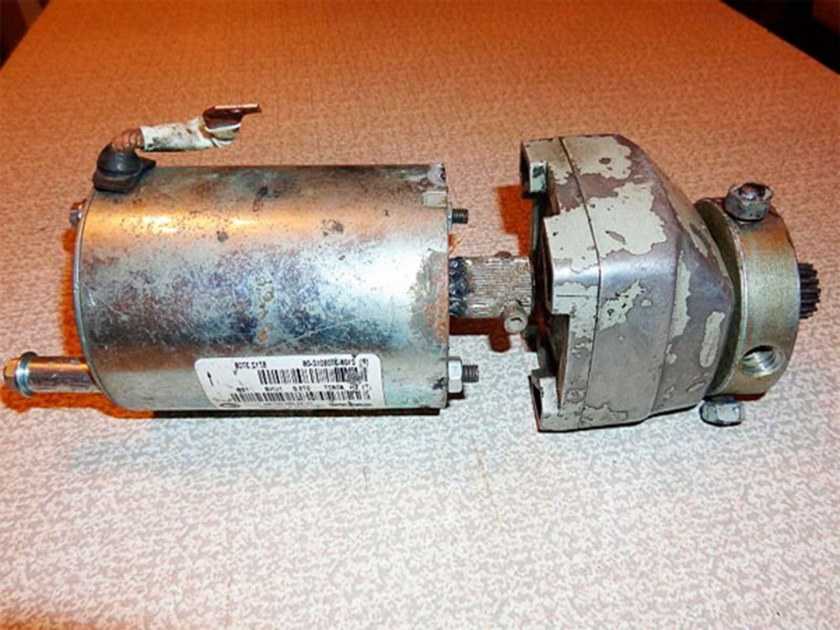

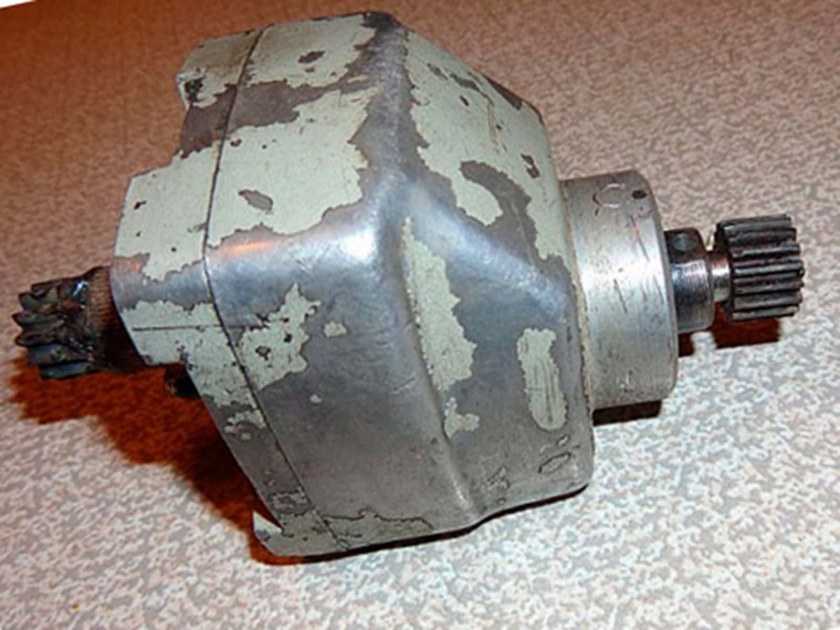

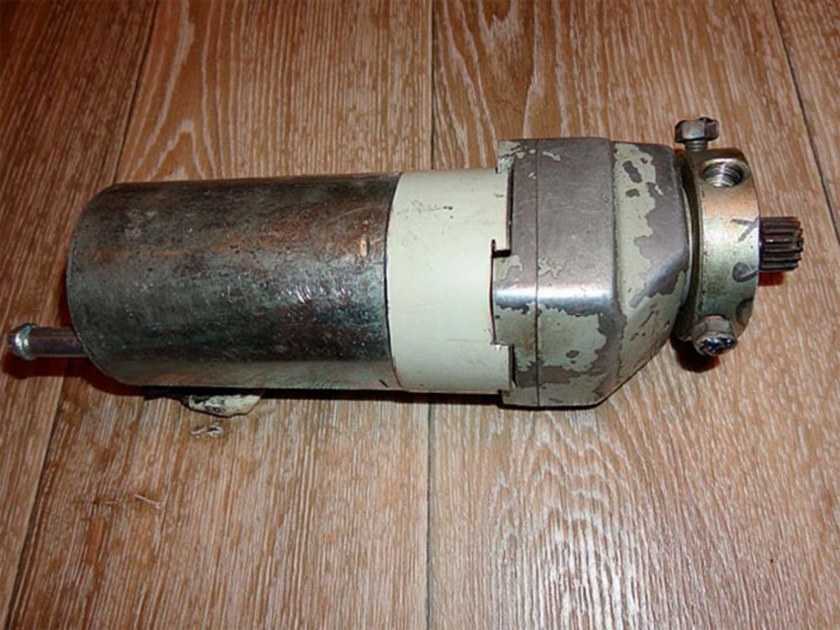

Рекомендовано использовать модель стартера с планетарным редуктором. В конструкции намоточного барабана должен быть тормозной механизм. Альтернатива – установка червячного редуктора с большим передаточным числом (40/1). Таким образом можно оптимизировать нагрузку на силовой агрегат стартера. Корпус должен выдержать максимальную нагрузку, которая включает в себя массу автомобиля и усилие на его вытягивание.

Изготовление рамы

На первом этапе следует сделать чертеж конструкции. Он напрямую зависит от размеров стартера и намоточного вала. Эти компоненты должны помещаться внутри корпуса и при этом оставаться достаточно места для монтажа управляющего блока и ручек для держания.

Вариант монтажа на автомобиль

Можно предусмотреть 2 типа передачи вращательной энергии от стартера к валу – с помощью шестеренчатой передачи или ременного привода. Все зависит от вида подручных материалов. Если в наличии есть надежная пара колес (большего и меньшего диаметра) с торцевой канавкой для установки ремня – можно сделать и такую лебедку. Но нужно помнить, она будет иметь значительно меньшую полезную мощность, что объясняется спецификой конструкции.

Для изготовления корпуса понадобятся:

Листовое железо – толщина от 1,5 мм. Стальные прутья для формирования каркаса. Их диаметр должен составлять минимум 5 мм. Болгарка, сварочный аппарат. Измерительный инструмент — линейка, уровень и т.д.

Установка основных элементов

Сначала монтируется вал барабана. В качестве дополнительного элемента можно сделать простой тип направляющего для троса. Он представляет собой две пластины, между которыми располагается валик. Трос будет скользить по нему, что предотвратит его спутывание и будет способствовать равномерной намотке на барабан.

Если передача от стартера к валу будет осуществляться с помощью шестерной пары – нужно, чтобы первичный вал располагался сверху. Желательно предусмотреть возможность регулировки места крепления стартера. Так можно достигнуть оптимальной сцепки между шестернями.

Конструкция с ременным приводом

Окончательный этап изготовления лебедки своими руками – монтаж электропроводки. Для этого можно использовать простые провода для подключения к аккумуляторам с клеммами — «крокодилами». Обязательно устанавливают выключатель между проводкой и стартером. В итоге получившийся механизм должен работать от автомобильного аккумулятора.

Проверка работоспособности лебедки осуществляется поэтапно. Сначала необходимо дать небольшую нагрузку, чтобы убедиться в надежности передаточного механизма. Постепенно увеличивая степень нагрузки можно опытным путем определить максимальную массу, которую получившаяся лебедка сможет «осилить».

Как можно обойтись без лебедки?

Если у вас нет лебедки и времени для ее изготовления, есть простой способ собрать следующую конструкцию:

Берется лом, кусок трубы, прочный трос.
Лом необходимо закопать глубоко в землю. Инструмент используется в качестве оси вращения.
В качестве рычага применяется трубка. Металлические трубы скрепляются с ломом перпендикулярно земле

Ось будет вращаться, поэтому важно надежно скрепить элементы (например, с помощью сварки).
Трос крепится при помощи карабина к лому, а другой конец к объекту, который надо передвинуть.
Далее при помощи трубки происходит наматывание троса на ось.
Чем длиннее труба, тем легче будет происходить намотка.

Как сделать ручную лебедку из подручного материала

Вес предметов бывает таким, что одному, а то и впятером, сдвинуть их с места вручную не получается, а надо. В таких случаях пригодится самодельное приспособление для подъема тяжестей или их перемещения. Ручная лебедка — самое востребованное устройство в таком деле. Для гаража ручную лебёдку своими руками сделать совсем нетрудно даже в домашних условиях. Но сначала нужен расчет и чертеж механизма.

Общим у блочка для подъема груза и строительного крана является использование идеи увеличения силы – правила рычага. Для того чтобы уравновесить груз на короткой стороне рычага, нужно приложить к длинной его стороне усилие меньше настолько, насколько короткое плечо меньше длинного. Соотношение сил на концах рычага называется передаточным числом.

Использование закона Архимеда воплощается в разные подъемные механизмы, а как — зависит от назначения подъемника. Конструкции различаются по передаточному числу, принципу передачи усилия, мобильности, прочности, используемой энергии. Самые востребованные для самостоятельного изготовления виды:

• полиспасты;
• барабанные конструкции;
• рычажный механизм.

Чтобы выбрать вид устройства, необходимого для конкретных работ, стоит ознакомиться с их возможностями и ограничениями.

Проще этого устройства для перемещения тяжелых предметов есть только металлический лом. Главный элемент – колесо с фаской по середине внешней поверхности, ось которого закреплена на потолочной балке.

Через него можно перекинуть таль, и подъемник с передаточным числом 1 к 1 готов.

Для увеличения рычага пропустим таль еще через одно незакрепленное колесо, ось которого соединена с грузом, а таль закрепим наверху конструкции.

  Виды абразивной наждачки по зернистости и обозначению

Наиболее компактны конструкции с одноосным расположением колес. В конструкции таких устройств две обоймы колес. Изучив чертежи полиспаста, своими руками собрать его не составит труда. Потребуются две обоймы:

1. траверса;
2. скоба для переноски;
3. щека для монтажа деталей;
4. колесо (блок);
5. упор;
6. подшипник;
7. втулка;
8. ось;
9. держатель оси;
10. масленка для подшипников;
11. ограничитель тали;
12. гайка;
13. подшипник;
14. щека.

Конец тали закрепляется на одной из обойм.

Кроме того, для сгибания троса на каждом колесе тратится сила, снижая КПД устройства. Можно снизить эти потери, увеличив диаметр колес, но одновременно произойдет увеличение веса и габаритов полиспаста.

Этих недостатков нет у другого вида подъемников.

  Какой термопистолет выбрать для домашнего использования

Принцип работы лебедок напоминает простейший рычаг, закрепленный в точке опоры.

Если короткое плечо рычага будет поверхностью цилиндра, а груз будет прикреплен к нему тросом, получится лебедка с передаточным числом, равным соотношению длины рычага и радиуса цилиндра.

Однако, для большого передаточного числа системы потребуется очень длинная рукоять, а это неудобно. Выход найден в двух разновидностях барабанных лебедок, увеличивающих передаточное число при помощи шестеренок или червячной передачи.

1. С гораздо меньшим трением работает редуктор из шестеренок. При использовании принципа передачи силы парой шестеренок разного диаметра ручную барабанную лебедку своими руками проще всего сделать так:

  Как своими руками сделать коптильню горячего копчения

Рычажные подъемники

Самое популярное применение рычажных подъемных механизмов — это автомобильный домкрат. В качестве универсального устройства его применяют реже, так как высота подъема невелика и ограничена.

В домашних условиях можно использовать подручные материалы и готовые передаточные узлы. Например, трещетка, используемая в автомобиле КАМАЗ для выравнивания тормозного усилия — это готовый червячный передаточный механизм.

Можно надолго избавиться от ручного поднятия тяжестей, если для работы один раз собрать систему мотолебедки своими руками. Для этого надо поставить на ось привода лебедки шестерню, соединив ее цепью с ведущей звездочкой бензопилы на жесткой конструкции корпуса.

Сочетая блоковые механизмы с барабанными лебедками, можно работать, компенсировав недостатки каждого вида подъемников. Например, в полиспастах не предусматривают фиксатор, исключающий обратное движение тали, а барабанные лебеди устраняют это очень просто. Зато угол между вектором подъемной силы и вектором веса у полиспаста может быть практически любым, чем не могут похвастать лебедки.

Изготовление системы с универсальным приводом

Система с ручным приводом проста в изготовлении. Из особых навыков от мастера требуется только владение сварочным аппаратом. Для работы подойдёт любой металл. Внешний вид устройства не столь важен, главное — это работоспособность и устойчивость к большой нагрузке. Рама не должна деформироваться.

Материалы и инструменты:

• Прямоугольная труба для рамы.
• Вал для барабана, можно использовать трубку круглого сечения.
• Лист металла толщиной не менее 3 мм для изготовления дисков барабана.
• Шпильки с резьбой М10-М12 длиной 24 см – 6 штук, гайки.
• Трубка диаметров 14 мм – 6 одинаковых отрезков 20 см.
• Звёздочки — большая и малая. Цепь.
• Ступицы, чтобы закрепить барабан на валу, а вал закрепить на раме.
• Рычаг для привода.
• Трос с карабином.
• Сварка и электроды.
• Болгарка и шлифовальный диск к ней.
• Краска и грунтовка.
• Гаечные ключи в наборе.

Некоторые материалы лучше приобрести — например, трубки для шпилек и вала. Остальное можно подобрать со старых механизмов — автомобилей или мотоциклов. Металл сгодится любой, даже бывший в употреблении.

Порядок изготовления:

Набрасывают чертёж, поскольку так будет проще ориентироваться при сборке — не нужно будет стоять в догадках над полуготовым изделием и думать о том, как поступить дальше.
Вырезают детали рамы из трубы сечением 2 на 2 см. Соединяют между собой части рамы строго перпендикулярно. Срез на заготовках выполняют под углом в 45 градусов.
Укладывают заготовки рамы на ровной поверхности. Места соединений точечно прихватывают сваркой, после чего проверяют, правильно ли всё установлено. Углы соединений должны быть строго 90 градусов. При отсутствии точности делают поправки, а затем приваривают детали.
Окалину удаляют болгаркой со шлифовальным кругом. Готовую раму зашкуривают, а затем покрывают грунтовкой. После высыхания последней металл красят эмалью в 2 слоя. Можно использовать обычную краску. Цель — защитить металл от коррозии, поскольку условия эксплуатации будут непростыми, с грязью и влагой.
Создание барабана. Берут лист металла и вырезают 2 круга, их диаметр около 30 см. На каждом круге необходимо делать 7 отверстий:Одно в центре. Диаметр должен соответствовать размеру вала.
6 отверстий на расстоянии 7 см.
Скрепляют диски между собой при помощи шпилек. Шпильку просовывают в отверстие одного диска в вертикальном положении. На шпильки надевают трубки диаметром 14 см, а на них устанавливают второй диск. Шпильки необходимо не просто закрепить гайками, а дополнительно усилить контргайками — для надёжности соединений.
Барабан готов, теперь монтируют вал. Его делают из металлической трубы, но можно взять готовое изделие от любого механизма. Последний вариант предпочтительнее: поскольку точность заводской детали выше, вибрации барабана будут маленькими или отсутствовать вовсе.
С внешней стороны барабана на вал монтируют звёздочку большого диаметра. Подойдёт звёздочка из КПП мотоцикла. Чтобы закрепить барабан на раме, внешние стороны вала должны быть со ступицами.
Барабан в сборе с валом монтируют через ступицы на раму. Закрепляют конструкцию болтами. Перед монтажом барабана следует подготовить на раме площадку. На неё будет установлен привод — ручной или электрический. При использовании электропривода на площадку ставят двигатель, на валу которого закреплена малая звёздочка.
Часто ставят универсальный привод: с обратной стороны выходного вала электромотора ставят рукоятку

При отсутствии электричества лебёдку можно будет крутить вручную.
Важно правильно натянуть цепь. Провисать она не должна, но и сильное натяжение недопустимо — так звёздочки будут быстрее изнашиваться, а возможен и разрыв цепи

Проверяют натяжение цепи прокруткой барабана — цепь не должна сдерживать его вращение, когда разматывают трос.
Закрепляют конец троса на валу и наматывают его на барабан. На другой, свободный конец троса, вешают карабин.
На один из концов рамы крепят хвостовик. С его помощью лебёдку закрепляют на раме автомобиля.

Лебёдка создаётся за день. Поскольку она будет установлена на внедорожник, то и условия эксплуатации будут соответствующие. Чтобы на барабан не попала грязь и осадки, его закрывают кожухом. Так механизм дольше прослужит, а трос не будет изнашиваться.

Конструкция простая, надёжная, её легко сделать самостоятельно. Да, в ней отсутствует возможность изменения передаточного числа, нет реверса и иных дополнительных функций. Созданная своими руками электролебёдка способна перетащить тяжёлый груз по местности, будь то автомобиль или иная тяжесть.

Лебёдка из автомобильного стартера

Лебёдка электрическая 12V своими руками изготавливается из старых деталей от автомобиля, металлического профиля и питается от аккумулятора. В качестве электропривода применяется автомобильный стартер на 12V.

Потребуются такие основные материалы:

• провода;
• трос (стальной или полимерный);
• шестерни;
• барабан;
• стартер;
• редуктор;
• профильные трубы и лист стали.

Лебёдка из стартера своими руками собирается в следующей последовательности:

1. Изготовление каркаса из профиля и листовой стали. Каркас должен быть сварным.
2. Установка барабана в посадочные места. Барабан крепится болтовыми соединениями.
3. Подключение стартера к редуктору посредством переходников.
4. Проверка совпадения зубьев первичного вала с шестерней. Детали должны соединяться свободно. В противном случае нужно заменить вал или шестерёнку.
5. Установка шестерёнки на цилиндр.
6. Подключение электропроводки.

Это не высокомощная лебёдка, своими руками из стартера сделать тяговой прибор для высоких нагрузок не выйдет, что обусловлено сравнительно невысокой мощностью привода. Но, если заменить стартер на более мощный электродвигатель, можно сделать агрегат для перемещения тяжёлых грузов.

Предназначение аппарата

Водитель при езде по бездорожью может столкнуться с непреодолимым препятствием. Тогда автомобиль придётся чем-то вытаскивать из грязи или песка. Лебёдка — идеальный для этого инструмент. Некоторые автомобили имеют заводское устройство на переднем бампере. Приобретение готовой лебёдки может «влететь» в круглую сумму, поэтому есть смысл её самостоятельного изготовления из подручных средств.

Заводская или самодельная лебёдка с ручным приводом (или с электроприводом от стартера) позволяет вытащить автомобиль без буксира. Опытные автолюбители предпочитают как раз устройства собственного изготовления, полностью соответствующие их запросам. Заводские лебёдки часто отказывают или стоят больших денег.

Существуют разные виды конструкций. Однозначно сказать о том, какая из них лучше — нельзя. Различные типы применяют для разных ситуаций и целей.
