Лебедка в гараже своими руками

Как сделать более совершенную конструкцию

Не всегда, описанным ранее вариантом устройства, можно перемещать очень крупные и тяжелые предметы.

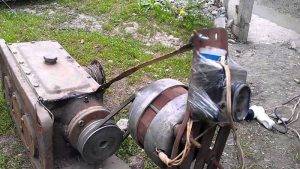

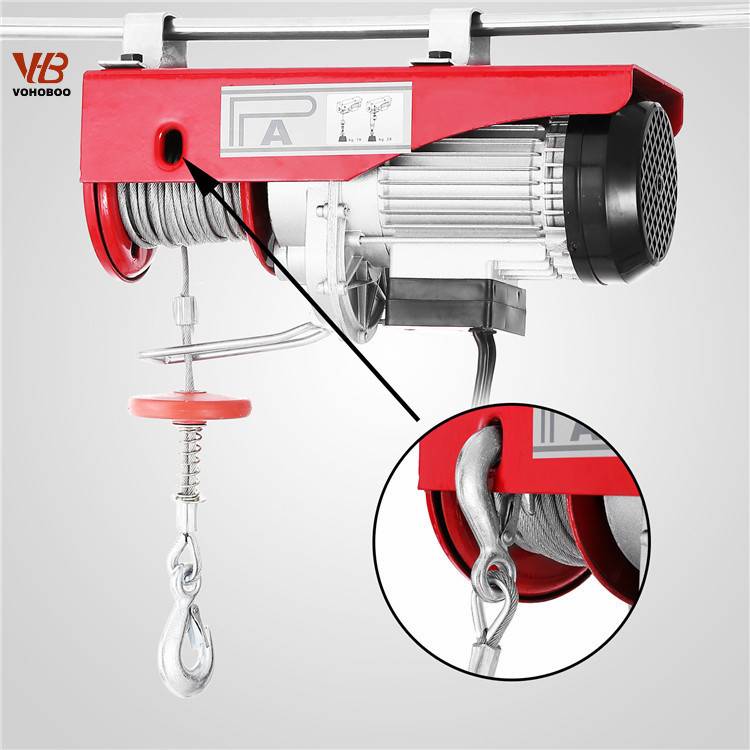

Более усовершенствованная конструкция — электролебедка гаражная. Для ее работы используется небольшой двигатель, что значительно упрощает процесс перемещения груза.

Порядок работ заключается в следующем:

Изготавливается платформа. Для этого понадобятся:

1. стальной профиль:
2. стальная пластина толщиной 4 — 5 миллиметров.

Все элементы свариваются при помощи аппарата для сварки, электродом Э42 диаметром три миллиметра. При его отсутствии, можно все элементы соединить между собой болтами.

• Шлифовальным кругом обрабатываются сварные швы от окалин и притупляются кромки, об которые можно получить раны.
• Собраная рама проверяется на прочность.
• Изготавливается катушка, для накручивания троса. Для этого используются две стальные пластины и нескольких шпилек с резьбой на обоих концах. Длина их зависит от величины наматываемого троса.
• Подготавливаются несколько трубчатых втулок, чтобы спрятать резьбовые соединения.
• С одного конца вала, где будет устанавливаться катушка, следует предусмотреть крепление звездочки, для перемещения по ней цепи.
• На валу крепятся два диска, а к ним болтами фиксируются ступицы, что обеспечит его равномерное вращение.
• Приобретается небольших размеров двигатель внутреннего сгорания, обеспечивающий вращение барабана.
• На его вал насаживается вторая звездочка для цепи меньшего диаметра.

Собирается весь механизм.

• Электрической дрелью сверлятся остальные отверстия нужного диаметра под крепеж элементов.
• Для удобства передвижения всей конструкции, рекомендуется установить съемную пару колес, закрепленную к хвостовику, имеющемуся специально для этого на каркасе устройства.
• Делается кожух для защиты катушки.

Помимо таких простых конструкций электролебедки гаражные можно изготовить из:

• Стартера автомобиля. Здесь вместо двигателя ставится стартер, а для конструкции лучше использовать планетарный редуктор с мотора для «Жигулей».
• Трещетки. В этом случае берется червячный механизм от тормозной системы КамАЗа или МАЗа, которые выдерживают большую нагрузку – более двух тонн.
• Мотоцикла. Его двигатель ставится на раму. Ведущая звездочка крепится на вал двигателя, а ведомая на барабан Цепь тоже используется от старого мотоцикла.

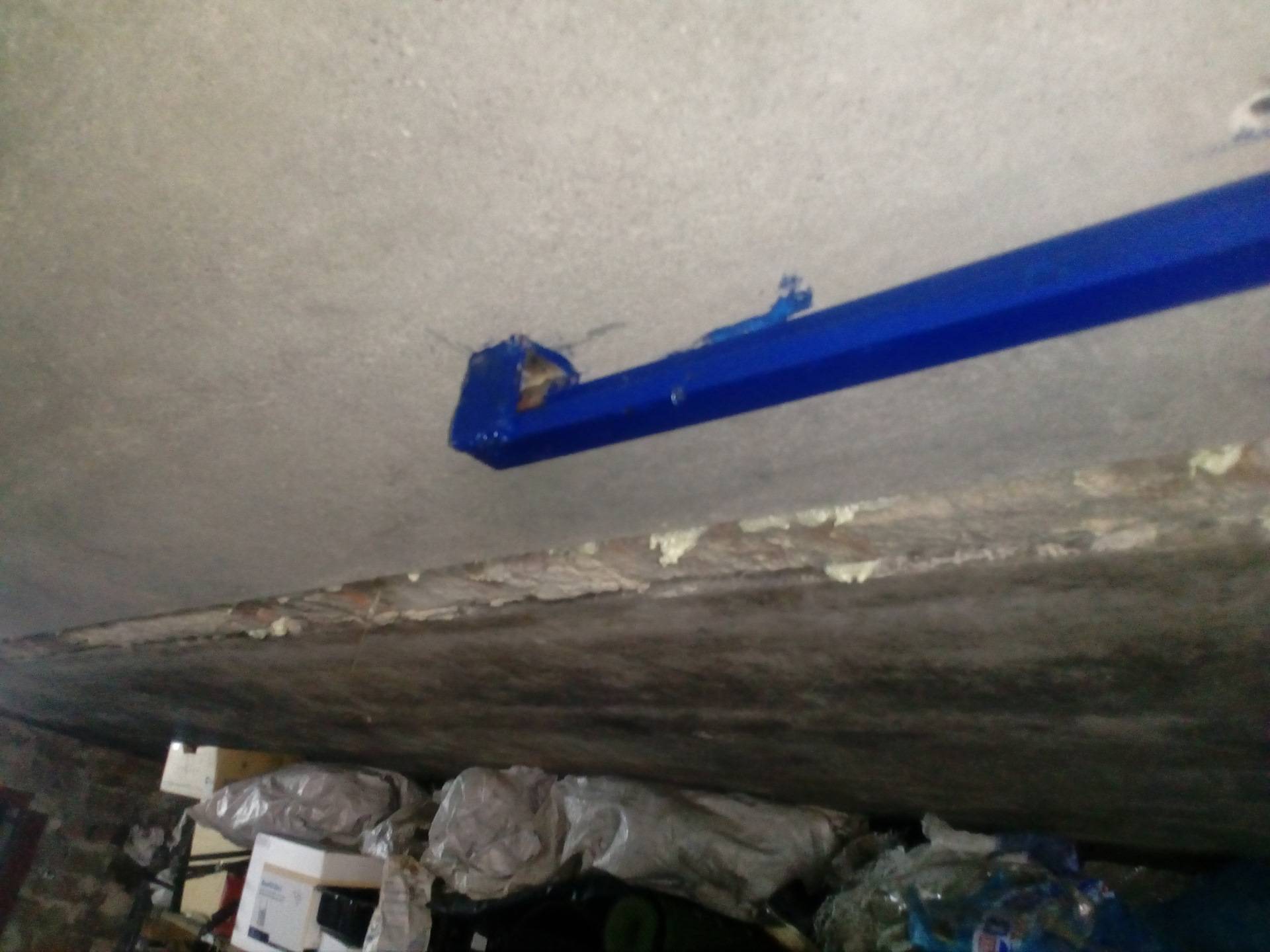

Правильную сборку любой конструкции лебедки подробно показывает видео. Здесь же можно познакомиться с вопросом, как закрепить лебедку в гараже.

Использование таких простых и нехитрых приспособлений облегчит автолюбителю процесс перемещения любого груза в гараже при ремонте автомобиля.

Лебедка или таль – незаменимое устройство, которое может значительно облегчить жизнь не только строителю или автомобилисту, но и любому владельцу частного дома. Время от времени возникает необходимость переместить или поднять объемный и тяжелый груз, а самостоятельно это сделать порой просто невозможно. Как раз для таких случаев нужна таль, благодаря которой вы сможете поднять на возвышение мешок цемента или затащить сломавшееся авто в гараж.

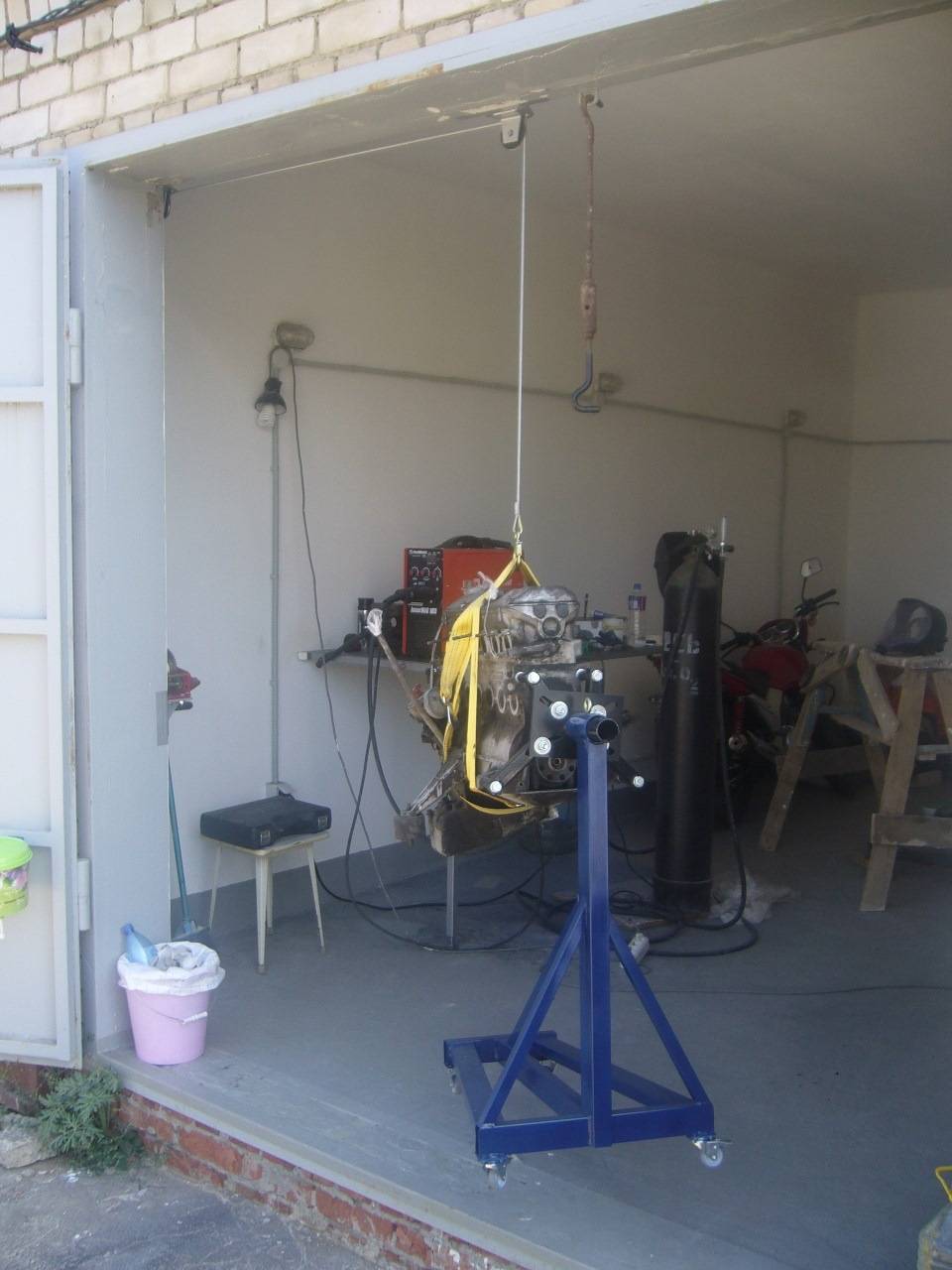

Для гаража это приспособление необходимо. Оно позволяет быстро и без лишних усилий справится с подъемом тяжестей. Таль работает по принципу рычага: прикладывая небольшие усилия к рукоятке, можно двигать предметы гораздо большего веса. Мы рассмотрим несколько наиболее популярных вопросов о лебедках:

1. Какие бывают лебедки?
2. Как сделать лебедку в гараж своими руками?

Процесс изготовления

Выбрав конкретный двигатель для самодельной лебедки и самовытаскивателя, найдя к нему редуктор, необходимо приступать к производству основных деталей конструкции. Первым делом стоит задаться вопросом, из чего сделать барабан для намотки троса? Его можно изготовить из корпуса цилиндрического двигателя или из стальной трубы подходящего диаметра. В данном случае легче найти кусок с диаметром 100 мм. Это оптимальный вариант.

Далее, необходимо изготовить фланцы для барабана, которые привариваются к нему. В них жёстко вставлен вал, который опирается на несущую конструкцию — раму лебедки через подшипники. Вал посредством муфты соединяется со вторичным валом редуктора, корпус которого жестко присоединен к раме лебедка. К ней же закрепляется мотор.

Следует помнить о том, что планетарный и циклический редукторы требуют применения тормозных муфт, для чего можно использовать соленоид и тормозные щетки, которые будут прижиматься к валу. Тормоз нужен для того, чтобы более точно выполнять любые действия с лебедкой, особенно когда необходимо максимально аккуратно выполнять подъем или опускание груза.

К барабану необходимо прикрепить трос, для чего сверлится в трубе отверстие, куда продевается его один конец и механически закрепляется в цилиндре. Он пройдет через направляющее ушко, для плавности хода можно использовать дополнительный ролик. Если необходимо увеличить тяговое усилие, то можно использовать систему роликов. В таком случае конструкция лебедки усложнится и увеличится.

Управление работой лебедки организуется дистанционно пультом на радиочастоте или проводным способом. Можно купить готовые радиомодули приема/передачи сигналов или изготовить их самостоятельно. Проще и надёжнее воспользоваться проводным пультом. Вам потребуется задействовать всего 2 кнопки: намотки троса и смотки его.

Если имеется тормоз, то он обычно включается автоматически, когда отпускается какая-нибудь кнопка и выключается при их нажатии.

Привод тягового устройства

Специфика использования требует учитывать различные характеристики лебедок, которые будут зависеть от задач, возлагаемых на такое оборудование. Тяжёлая техника требует значительных усилий для выезда на нормальную дорогу. Лёгкому автомобилю будет достаточно нагрузки всего в 1-2 тонны чтобы выехать из любой канавы. Для решения таких задач лебёдки могут иметь принципиальные различия по типу привода.

• Механические – объединены в единую конструкцию с механикой автомобиля. Вращающий момент через передаточную систему поступает на барабан. Управление таким типом привода выполняется из кабины внедорожника или спецтехники и не нуждается в установке дополнительных устройств;
• Электрические – представляют собой отдельный механизм, а от автомобиля, осуществляется только питание данного оборудования. При работе такой электролебёдки аккумулятор машины быстро разряжается, и подобная установка будет оправдана для техники с высокой ёмкостью АКБ;
• Гидравлические – такая система имеет большую мощность и устанавливается в основном на спецтехнике. Современная гидравлическая лебёдка подключается к системе гидроусилителя руля, что обеспечивает достаточный уровень давления масла для её запуска. Скорость сматывания цепи компенсируется мощностью системы;
• Ручные – имеют механическое исполнение и работают за счёт приложенных усилий на рычаг. Их конструкция также может существенно различаться, а грузоподъёмность обычно находится в пределах 2 тонн. Большие тяговые усилия в таких механизмах будут требовать значительного физического воздействия.

Конструкция и строение

Если необходимо сделать лебёдку для авто или на квадроцикл, особенно если вы регулярно увлекаетесь экстремальными видами спорта, то в первую очередь определитесь с весом, который лебедка должна будет поднимать. Например, средний вес квадроцикла составляет всего 400 кг, поэтому для него достаточно лебедки с тяговым усилием до 700 кг или 1 т. Если речь идет об автомобиле, то тогда требуется более мощный агрегат с грузоподъемностью не менее 3 тонн.

Важно! Покупать или делать самостоятельно лебёдку следует с запасом, иначе в трудную ситуацию можно попасть в безвыходное положение. Итак, от прикладываемой нагрузки на лебёдку будет зависеть ее мощность, соответственно, и габариты механизма, электрическая она или это гидролебедка, роли не играет. Чем она мощнее, тем ее размер будет больше, что вполне понятно

Первым делом стоит разобраться с конструкцией. Хотя, по сути, они будут отличаться лишь приводным устройством, в остальном схожи. В конструкции любой лебедки входят следующие функциональные узлы:

Чем она мощнее, тем ее размер будет больше, что вполне понятно. Первым делом стоит разобраться с конструкцией. Хотя, по сути, они будут отличаться лишь приводным устройством, в остальном схожи. В конструкции любой лебедки входят следующие функциональные узлы:

Итак, от прикладываемой нагрузки на лебёдку будет зависеть ее мощность, соответственно, и габариты механизма, электрическая она или это гидролебедка, роли не играет. Чем она мощнее, тем ее размер будет больше, что вполне понятно. Первым делом стоит разобраться с конструкцией. Хотя, по сути, они будут отличаться лишь приводным устройством, в остальном схожи. В конструкции любой лебедки входят следующие функциональные узлы:

• Приводной двигатель. Орган, который создает начальный крутящий момент, передаваемый через редуктор на барабан.
• Редуктор планетарный или простой ступенчатый или червячный. Конструкция во многом зависит от веса груза, но в основном используется планетарный понижающий механизм.
• Вал, на котором находится барабан. На него наматывается трос в процессе подъёма груза или осуществления его волочения. В простых автомобильных лебедках, рассчитанных на небольшой вес, он один, в мощных с тяговым усилием более 10 тонн их может быть 2 и более, что объясняется теорией блоков.
• Трос с крюком. Один из главных компонентов, благодаря которому и осуществляется волочение груза. Обычно является стальным наборным из отдельных жил.

Советы по сборке

​Разработку конструкции выполняют внимательно, равно как и сборку. Задача — к каждой операции относиться максимально ответственно. Цель — выполнить сборку с высоким качеством. Это позволит избежать неприятностей при эксплуатации в экстремальных условиях. Поэтому форсировать работы не стоит, даже если очень нужно.

Действия для достижения высокого качества сборки:

• Работу делают не спеша, осмысленно. Сырой, недоработанный агрегат нельзя использовать.
• Следуют чертежу.
• Сварные швы обрабатывают антикоррозийным составом. Сварку делают в углекислоте, чтобы получить шов высокого качества.
• Пульт управления электроприводом выносят на максимально удалённое место от вращающихся деталей.
• Электропроводку тщательно изолируют. Контакты защищают дополнительной изоляцией от воздействия влаги и грязи.

Негативный результат часто возникает по причине поспешных действий. Вопрос перемещения грузов в горизонтальной плоскости со своим устройством будет успешно решён. Чтобы поднимать грузы над землёй, следует перетянуть трос через прочную опору.

Дополнительные сведения

Нельзя отдельно не коснуться нескольких вопросов применения лебедки. Во-первых, она может быть стационарно закреплена на автомобиле, чаще всего спереди. Однако в этом случае ее механизм подвергается воздействию пыли, грязи, влаги, что не идёт ему на пользу. Во избежание подобного, многими водителями практикуется применение переносной лебедки, в обычное время хранящейся в багажнике автомобиля и извлекаемой в случае необходимости. Такая лебедка может устанавливаться не только спереди, но и сзади автомобиля, как например, на фото ниже.

Для этого, как правило, требуется только установить на бампер (передний или задний) дополнительную площадку, к которой крепится лебедка.

Несколько слов надо сказать и о том, как выполнить подключение к АКБ. Электрическая лебедка является мощным потребителем энергии, и поэтому при ее частом использовании на бездорожье, вполне реальной может стать ситуация, когда родная «батарейка» окажется полностью разряжена. Чтобы этого избежать, в ряде случаев стоит подумать о самостоятельной АКБ для питания подобного устройства.

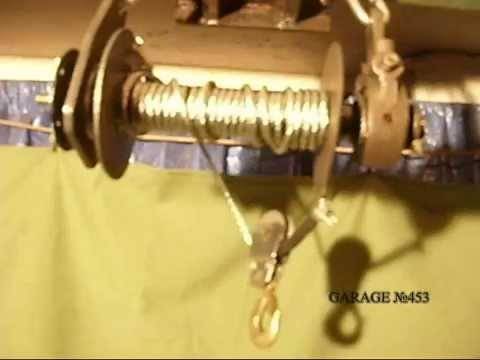

Делаем барабан для намотки троса лебедки своими руками

Для изготовления барабана нам понадобится небольшой кусок трубы, и немного листового железа толщиной не менее 3 мм. Не будем тянуть резину, и приступим к изготовлению барабана для электрической лебедки. Для изготовления барабана электролебедки можно использовать чертежи барабана обычной ручной лебедки своими руками.

ШАГ 1: основание барабана. В качестве основания барабана используем трубу диаметром 100 – 150 мм, и толщиной стенки не менее 2 мм. Отрезаем кусок трубы размером 300 мм. Для захвата троса нужно просверлить в трубе отверстие, и подобрать подходящий болт с гайкой, которые в дальнейшем будут крепить трос на барабане лебедки своими руками.

ШАГ 2: стенки барабана. Для того чтобы трос не слетал с основания барабана, по краям трубы нужно приварить два металлических круга одинакового диаметра. Диаметр каждого круга 300 – 400 мм, толщина не менее 3 мм. В этих кругах, посредине, нужно сделать два отверстия под будущий приводной вал с шестерней для вращения барабана лебедки из стартера. Привариваем круги к трубе.

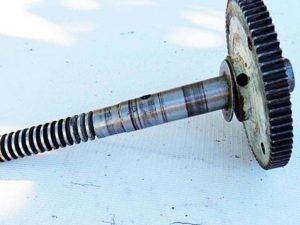

ШАГ 3: вал с шестерней. К барабану нужно приварить вал с шестерней. Продеваем вал через стенки барабана, и намертво привариваем его к ним. На вал набиваем подшипники с корпусом так, чтобы корпус подшипника был отдален от стенок барабана на 5 – 10 мм.

ШАГ 4: станина. Чтобы закрепить барабан и стартер в неподвижном состоянии нам понадобится жесткая станина. Для изготовления станины для лебедки своими руками нам понадобится две пластины металла, толщиной не менее 5 мм, 3 шпильки и 12 гаек. По центру пластин проделываем два небольших отверстия для вала. На эти пластины, строго по центру, привариваем корпус подшипников для вращения барабана. Собираем всю конструкцию. Следующим этапом будет установка мотора для электрической лебедки 12V своими руками. Установить его нужно так, чтобы зубчатое колесо вала барабана входило в зацепление с шестерней понижающего редуктора электромотора. Фиксировать электромотор к станине можно при помощи инструмента для нарезания трубной резьбы. Его мы привариваем к станине, и болтами фиксируем электромотор. Устанавливаем распорные шпильки с гайками. После чего привариваем направляющую проушину для троса. Для дополнительного крепления электромотора к станине лебедки из стартера делаем дополнительную площадку снизу мотора, и усиливаем ее маленьким уголком. Наматываем трос на барабан, и все готово. Осталось только правильно подключить лебедку.

ШАГ 5: подключение. Подключаем электролебедку к сети. На стартере есть два контакта – плюс и минус. Здесь нет ничего сложного. Но, нам же нужно еще сделать реверс для нашей лебедки в гараж своими руками. Здесь уже нужно будет немного под разобрать электродвигатель и вмешаться в электросхему всего механизма. Мы подготовили для вас простенькую схему, как сделать реверсивное движение на электромоторе от стартера.

Будьте внимательны, масса на электролебедке не изолирована, поэтому масса будет проходить по стальному канату. Крайне не рекомендуется цеплять при помощи железного троса автомобиль или его элементы. Для этого нужно использовать тканевый трос или же изолировать массу внутри самого электродвигателя!

На этом пошаговая инструкция, как сделать лебедку своими руками, окончена. Если все грамотно сделать, то такая лебедка не уступит дорогим лебедкам. А если еще постараться, и сделать красивый дизайн, то она может получиться даже лучше. Не стоит бояться экспериментировать, и чуть что, то сразу бежать в магазин – все можно сделать самому. Надеюсь, что после прочтения данной статьи вы уже будете знать, как сделать лебедку из стартера.

Виды

С целью перемещения грузов применяются разные типы лебедок. Так, сегодня существует 3 основных вида подобных агрегатов. Стоит рассмотреть каждый из них.

Рычажная

В подобных моделях предусмотрено обязательное наличие храпового механизма, кроме самого троса, а также специального рычага. Чтобы понять, как работает такая механическая лебедка, рекомендуется изучить чертежи. Главным её отличием считается возможность агрегата функционировать, даже находясь в подвешенном состоянии, так как конструкция не нуждается в плотном креплении к основанию. С целью запуска храпового механизма оператору требуется, используя рычаг, осуществлять вращательные движения. Кроме этого, ручная самодельная лебедка подобного типа предусматривает наличие встроенного барабана, у которого присутствуют фиксаторы, не позволяющие ему разматываться. Недостатками этих моделей считается короткий трос, предельная длина которого не превышает 6 м. Однако наиболее важным параметром в подобных устройствах считается уровень создаваемого тягового усилия. Так, подобные изделия могут обеспечить этот параметр на уровне 0,75-4 тонны. Высота подъема составляет 4 м.

Барабанная

Еще один тип – это барабанная лебедка. Такая модель имеет в своей конструкции следующие элементы:

1. Барабан.
2. Рукоятка, которую вращает оператор.
3. Редуктор.
4. Специальные опоры.

Если говорить непосредственно о барабане, то он бывает нескольких видов: зубчатый либо червячный

И здесь важно отметить, что первые варианты более предпочтительнее по причине меньше износа таких барабанов. Подобные модели лебедок также называют тросовыми, что обусловлено наличием длинного троса. Функционирование таких агрегатов происходит по довольно простому принципу:

Функционирование таких агрегатов происходит по довольно простому принципу:

1. Оператор начинает вращение рукоятки.
2. В результате создается энергия, которая передается уже на редуктор.
3. За счет этого происходит создание барабаном тягового усилия.

До начала использования такого типа лебедки её предварительно следует качественно закрепить. Конструкция устройства предусматривает наличие стопорного механизма, который срабатывает в случае падения груза. Его целью является автоматическое отключение агрегата. Тяговая сила, которая создается в процессе применения лебедок такого типа, варьируется в пределах 0,25-5 тонн. Обычно длина троса в них составляет до 40 м, а параметры толщины не превышают 1,5 см в стандартных вариантах. В случае использования изделий с большей толщиной возможности применения устройства существенно расширяются.

Монтажно-тяговая

По принципу своего действия такие варианты похожи на модели рычажного типа. Однако они имеют существенное отличие – у них отсутствует барабан. Усилие для выполнения подъемно-тяговых манипуляций создается посредством зажимов-кулаков, расположенных на корпусе. Для обеспечения защиты от возможной перегрузки конструкция оснащена специальным рычагом, позволяющим при необходимости блокировать кулачки. Чтобы возникало меньше потребности в ремонте подобных агрегатов, в них требуется регулярно смазывать элементы конструкции.

Электролебедка из деталей велосипеда и мотора стеклоочистителя

За основу самоделки будем использовать двигатель стеклоочистителя 12-24V. Решение, конечно, немного необычное. Но как вариант — имеет право на жизнь.

Такая лебедка однозначно будет востребована в гараже и домашней мастерской.

Перечень материалов, которые потребуются для работы:

• звездочки для цепной передачи;
• цепь;
• мотор стеклоочистителя;
• круглая труба;
• шпилька;
• листовой металл.

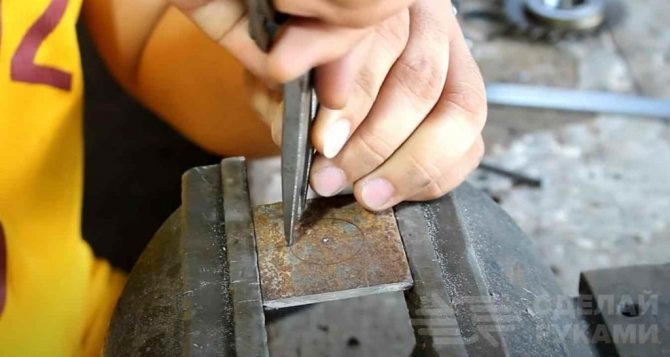

Поскольку вместе шестеренчатого редуктора будет использоваться цепная передача, то первым делом необходимо изготовить приводную звездочку. Для этого берем пластину металла толщиной 3-4 мм. Чертим окружность, а потом делаем разметку для сверления отверстий.

После этого сверлим отверстия по отметкам на окружности (используем для этого сверло 8 мм) и высверливаем звездочку при помощи коронки по металлу.

Обрабатываем самодельную звездочку на шлифовальном станке, чтобы сгладить все неровности и убрать заусенцы. Устанавливаем ее на вал двигателя стеклоочистителя.

На следующем этапе приступаем к изготовлению барабана (катушки), на который будет наматываться стальной трос.

Для этого отрезаем кусок круглой трубы и два диска из листа металла, в которых сверлим по центру отверстия диаметром 10 мм. Привариваем диски по краям трубы.

Собираем катушку для троса целиком — вставляем в просверленные отверстия кусок шпильки и привариваем по бокам посадочные места, в которые нужно будет поместить металлические шарики.

Потом на шпильку надеваем звездочку от велосипеда. Но также можно изготовить и самодельную звездочку.

К корпусу мотора стеклоочистителя крепим металлическую пластину. Потом на вал двигателя надеваем и фиксируем гайкой маленькую звездочку.

Размечаем место для установки катушки с большой звездочкой. Дополнительно нужно закрепить еще одну маленькую звездочку, которая служит для натяжения цепи.

После примерки и проверки работоспособности всех узлов все разбираем и отрезаем от пластины все лишнее болгаркой — придаем ей необходимую форму.

После этого собираем все обратно, и крепим к собранной конструкции металлическую раму, сваренную из листового металла.

К металлической раме привариваем два «ушка», чтобы можно было крепить ее к подвесной балке.

Зачищаем сварные швы болгаркой и приступаем к покраске. Потом собираем электролебедку целиком, наматываем на катушку стальной трос толщиной 3 мм.

Максимальная грузоподъемность электролебедки с цепной передачей и мотором стеклоочистителя составляет 100 кг (для гаража вполне достаточно).

Пошаговый процесс изготовления мини лебедки смотрите на видео ниже. Эта идея принадлежит автору YouTube канала Sek Austria.

Если вам нужна более мощная электрическая лебедка, тогда предлагаем вашему вниманию еще один бюджетный вариант для мастерской.

Виды лебедок

На сегодняшний день самыми распространенными являются рычажная и барабанная ручные лебедки.

Рычажная лебедка

Именно этот вид чаще всего используется автовладельцами. И это неслучайно, ведь ручная лебедка механическая рычажного типа имеет неоспоримые преимущества – габаритность и возможность работы даже при отсутствии жесткого крепления на опоре.

К комплекту с лебедкой ручной рычажной часто прилагаются другие полезные приспособления:

• трос-удлинитель;
• блок, увеличивающий тяговое усилие;
• корозащитная стропа;
• тросогаситель и защитные перчатки.

Стандартная же конструкция состоит из металлической рамы со встроенным в нее механизмом и рычага. Еще один важный элемент этого приспособления – храповик – своеобразное колесо, на котором расположены упорные зубья. В каждый из этих зубьев упирается стальной штырь, который предупреждает кручение колеса в обратную сторону, тем самым обеспечивая оптимальную натяжку троса

При этом всю нагрузку берет на себя рама лебедки, поэтому очень важно, чтобы она была изготовлена из качественного и толстого металла

Барабанная лебедка

Ручная барабанная лебедка состоит из:

• барабанов (существуют модели с одним, двумя и даже тремя барабанами);
• редуктора (шестеренчатого или червячного);
• рычага;
• ленточного тормоза, который дает возможность экстренной остановки работы при возникновении непредвиденных ситуаций, что положительно сказывается на безопасности эксплуатации.

Принцип работы заключается в следующем: зубчатая передача, а следом за ней и вал с ведущей шестерней приводятся в работу при помощи рычага. В торце шестерни установлен фрикцион, а в торце барабана – кольцевая выточка, размеры которой соответствуют размерам фрикциона. За счет этого прикрепленный к барабану канат наматывается и поднимает за собой груз.

Следует знать о недостатках барабанной ручной лебедки:

• ограниченная длина каната;
• маленькая окружность внутренней части барабана. При использовании стального троса образовывается его сильный изгиб, поэтому он очень быстро выходит из строя;
• слабый механизм укладки троса.

Как сделать ручную лебедку из подручного материала

Вес предметов бывает таким, что одному, а то и впятером, сдвинуть их с места вручную не получается, а надо. В таких случаях пригодится самодельное приспособление для подъема тяжестей или их перемещения. Ручная лебедка — самое востребованное устройство в таком деле. Для гаража ручную лебёдку своими руками сделать совсем нетрудно даже в домашних условиях. Но сначала нужен расчет и чертеж механизма.

Общим у блочка для подъема груза и строительного крана является использование идеи увеличения силы – правила рычага. Для того чтобы уравновесить груз на короткой стороне рычага, нужно приложить к длинной его стороне усилие меньше настолько, насколько короткое плечо меньше длинного. Соотношение сил на концах рычага называется передаточным числом.

Использование закона Архимеда воплощается в разные подъемные механизмы, а как — зависит от назначения подъемника. Конструкции различаются по передаточному числу, принципу передачи усилия, мобильности, прочности, используемой энергии. Самые востребованные для самостоятельного изготовления виды:

• полиспасты;
• барабанные конструкции;
• рычажный механизм.

Чтобы выбрать вид устройства, необходимого для конкретных работ, стоит ознакомиться с их возможностями и ограничениями.

Проще этого устройства для перемещения тяжелых предметов есть только металлический лом. Главный элемент – колесо с фаской по середине внешней поверхности, ось которого закреплена на потолочной балке.

Через него можно перекинуть таль, и подъемник с передаточным числом 1 к 1 готов.

Для увеличения рычага пропустим таль еще через одно незакрепленное колесо, ось которого соединена с грузом, а таль закрепим наверху конструкции.

  Виды абразивной наждачки по зернистости и обозначению

Наиболее компактны конструкции с одноосным расположением колес. В конструкции таких устройств две обоймы колес. Изучив чертежи полиспаста, своими руками собрать его не составит труда. Потребуются две обоймы:

1. траверса;
2. скоба для переноски;
3. щека для монтажа деталей;
4. колесо (блок);
5. упор;
6. подшипник;
7. втулка;
8. ось;
9. держатель оси;
10. масленка для подшипников;
11. ограничитель тали;
12. гайка;
13. подшипник;
14. щека.

Конец тали закрепляется на одной из обойм.

Кроме того, для сгибания троса на каждом колесе тратится сила, снижая КПД устройства. Можно снизить эти потери, увеличив диаметр колес, но одновременно произойдет увеличение веса и габаритов полиспаста.

Этих недостатков нет у другого вида подъемников.

  Какой термопистолет выбрать для домашнего использования

Принцип работы лебедок напоминает простейший рычаг, закрепленный в точке опоры.

Если короткое плечо рычага будет поверхностью цилиндра, а груз будет прикреплен к нему тросом, получится лебедка с передаточным числом, равным соотношению длины рычага и радиуса цилиндра.

Однако, для большого передаточного числа системы потребуется очень длинная рукоять, а это неудобно. Выход найден в двух разновидностях барабанных лебедок, увеличивающих передаточное число при помощи шестеренок или червячной передачи.

1. С гораздо меньшим трением работает редуктор из шестеренок. При использовании принципа передачи силы парой шестеренок разного диаметра ручную барабанную лебедку своими руками проще всего сделать так:

  Как своими руками сделать коптильню горячего копчения

Рычажные подъемники

Самое популярное применение рычажных подъемных механизмов — это автомобильный домкрат. В качестве универсального устройства его применяют реже, так как высота подъема невелика и ограничена.

В домашних условиях можно использовать подручные материалы и готовые передаточные узлы. Например, трещетка, используемая в автомобиле КАМАЗ для выравнивания тормозного усилия — это готовый червячный передаточный механизм.

Можно надолго избавиться от ручного поднятия тяжестей, если для работы один раз собрать систему мотолебедки своими руками. Для этого надо поставить на ось привода лебедки шестерню, соединив ее цепью с ведущей звездочкой бензопилы на жесткой конструкции корпуса.

Сочетая блоковые механизмы с барабанными лебедками, можно работать, компенсировав недостатки каждого вида подъемников. Например, в полиспастах не предусматривают фиксатор, исключающий обратное движение тали, а барабанные лебеди устраняют это очень просто. Зато угол между вектором подъемной силы и вектором веса у полиспаста может быть практически любым, чем не могут похвастать лебедки.

Якорного типа

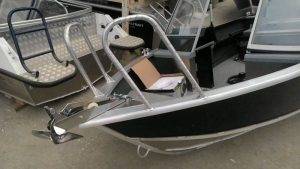

Лебёдки якорные применяются для лодок на водоёмах с глубиной 50-55 м. Оборудование помещается за границами судна. Ручной механизм для подымания якоря можно обустроить самому, держа рядом потребное сырьё:

• верёвка 100 метров;
• роульс из нержавейки (приобретается в торговле);
• фанера с многими слоями для опоры;
• катушка, можно взять от кабеля;
• стойка из нержавейки;
• подшипник с корпусом.

Верховой крепёж продевается через роульс, протягивается на рым якорный, и так закрепляется. Катушечный корпус прикрепляется болтами к опоре из фанеры. Якорная лебёдка позволяет облегчить подымание якоря, уберегая владельца от физических усилий.

Преимущества и недостатки самодельной лебедки

Главным достоинством самодельные лебедки является ее высокая ремонтопригодность. Мастер знает все места креплений, а также обладает чертежом, по которому было сделано устройство, поэтому отремонтировать аппарат не составит труда. Даже если было поломана готовая деталь, то, зная конструкцию, ее можно заменить буквально за несколько минут.

Другим преимуществом устройства является невысокая стоимость. Лебедка может изготавливаться из имеющихся в гараже деталей, поэтому их стоимость не учитывается при разработке проекта. Индивидуальная конструкция позволит установить лебедку на любой автомобиль и любую его часть. Специальное крепление обеспечит надежную фиксацию на транспортном средстве либо в гараже.

Самодельные лебедки часто устанавливаются на джипах или вездеходах, что обуславливается условиями эксплуатации по пересеченной местности. Имея под рукой лом, трубу, трос и пару карабинов можно сделать самодельную лебедку даже в неприспособленных для этого условиях.

К недостаткам самодельных лебедок можно отнести их длительность создания. Качественная лебедка, которая изготавливается самостоятельно, может потребовать несколько часов или дней для ее создания. Потребуется использовать профессиональное оборудование и расходные материалы высокого качества. Если все условия будут соблюдены, то автолюбитель получит качественный аппарат, который будет ему служить на протяжении не одного десятилетия.

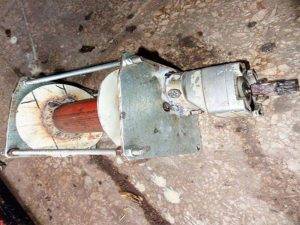

Лебедка из автомобильного стартера

Можно сделать несколькими способами. Мы рассмотрим самый простой и доступный.

Что потребуется:

• Сварочный аппарат;
• Болгарка;
• Трос;
• Лист стали;
• Электрическая проводка;
• Редуктор;
• Сам стартер;
• Металлические трубы.

Этапы изготовления:

Из труб создаётся барабан. Он соединяется с щёчками на основе толщины в 5 мм;
Создаётся основа. На ней, благодаря болтам, гайкам и шайбам подготавливается место для монтирования барабана. Но соединение укрепляется сварочным аппаратом;
Соединяется редуктор и барабан

Важно, чтобы первичный вал редуктора смотрел вверх. Хорошим вариантом считается эксплуатация плуга для устройства лебёдки;
Соединение редуктора и стартера осуществляется на основе чертежей и выверенной технологии

Устанавливается переходник. Он потребуется, чтобы выполнить монтаж стартера в верхней части редуктора;
Первичный вал снабжается шестерней с зубчиком подходящего размера. Если нет ошибки, тогда в работающем состоянии шестерня идеально соединится с валом редуктора;
Остаётся надеть шестерню созданную из венца маховика на первичный вал самого редуктора;
Но стоит ещё проверить фиксацию всех узлов конструкции. Подключается проводка к стартеру, и выполняется монтаж пульта управления.

Из моторчика дворника

Создаётся на основе моторчика ранее установленного для функционирования стеклоочистителя либо дворников. Данная самоделка на деле сможет поднять до 300 кг полезного груза.

Используется в качестве отвала на автомобиле высокой проходимости типа Нива. Поможет очищать снег и выполнять подобные задачи.

Лебедка из камазовской трещотки

Создаётся из самовыравнивающегося механизма, необходимо для регулирования тормозов. Можно опираться на деталь от любого грузовика, но версия от Камаза считается самой надёжной.

И её проще найти. Это устройство поможет поднять в районе 400 — 2 000 кг.

Виды лебедок

Лебедка включает в себя барабан/шкив для каната, приводной агрегат, тормоз и станину. Устройства могут перемещать груз горизонтально либо поднимать вверх. По методу монтажа они подразделяются на стационарные и переносные. Если классифицировать оборудование по конструкции, можно выделить 3 его типа: шестеренчатое, червячное, цепное.

https://youtube.com/watch?v=2eGm6pMyIlc

Шестеренчатые

Считаются самыми распространенными. Функционируют за счет усилия оператора. Делятся на одно- и многоскоростные. Лебедки первого типа представляют собой барабан, на котором закреплены основная и ведущая шестерни. Многоскоростные устройства состоят из минимум 2 пар шестерен, что позволяет перемещать более тяжелые грузы.

Червячные

Состоят из винтовой шестеренки, которая вращает основную, зафиксированную на барабане. Валы располагаются под углом девяносто градусов к земной поверхности. Основным плюсом подобного оборудования считается высокий индекс усиления, что делает работу эффективнее. К минусам возможно причислить повышенную нагрузку на передачу.

Цепные

Конструктивно цепные лебедки основаны на цепной передаче, напоминающей ту, которой оснащаются велосипеды. Подобное устройство возможно сделать своими руками.
