Как сделать сборный металлический стеллаж
Для изготовления вам понадобятся:
- Электрическия дрель;
- Шуруповерт;
- Сверла разных размеров;
- Уголки для монтажа;
- Крепежи – болтовой и саморезный;
- Гаечные ключи (или один универсальный гаечный ключ).
Сперва, изготавливается эскиз сборного металлического стеллажа, с помощью которого определить места соединения деталей будущей конструкции, будет гораздо проще и удобней. Если в сборке вы используете болтовой крепеж, то предварительно вам понадобится сделать отверстия для установки болтов. Если конструкция будет собираться при помощи саморезов, то предварительно изготовленные отверстия вам не понадобятся.
Во время сборки контролируйте соблюдение размеров и правильность выполнения углов соединения элементов.

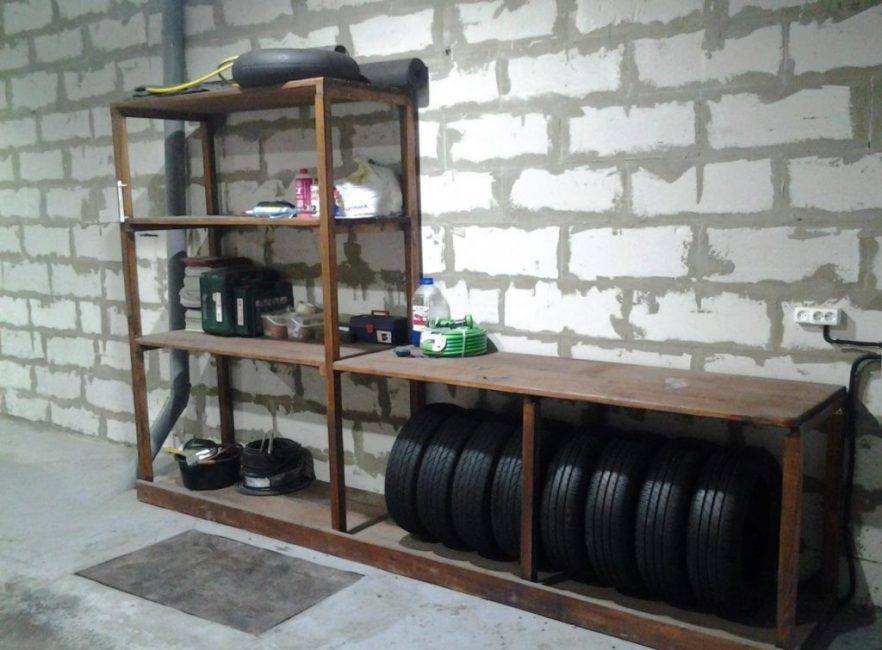

Деревянные полки с каркасом из металла
Стеллаж с металлическим каркасом
Альтернативный вариант конструкции, представляющий собой более дорогое, но, вместе с тем, более прочное и долговечное решение. Металлическими в данных полках являются стойки, а сама поверхность полок выполняется из дерева или любых материалов, имеющих древесное происхождение.
Подобный стеллаж имеет более высокую невосприимчивость к влажности и плесени. Он более устойчив к нагреванию и возгоранию. Более того, применяя металлические части можно сделать разборными, что позволит менять внешний вид конструкции по любому желанию владельца гаража.
Материалы и инструменты, необходимые для работы
Уголки для стеллажа в гараже
Стойки подобного стеллажа делаются из труб прямоугольного сечения или же из профиля с шириной одной из сторон 5 см. В качестве поперечин лучше всего подойдёт уголок 30 мм.
Каркас делается из уголка, при этом толщина полки должна составлять от 1,5 до 3 см (по высоте уголка). Поперечины, сделанные из уголка, можно по разному крепить к направляющим – при помощи сварки или же при помощи болтов. Тут всё зависит от желания владельца.
Если нужна прочная конструкция, то предпочтительнее сварка, если требуется универсальность изделия с возможностью его дальнейшей модернизации, следует воспользоваться болтами. Применение болтов позволяет, например, менять высоту каждого уровня.
Полки традиционно могут быть сделаны из любого имеющегося под рукой материала – от сосны до ОСП. Их толщина из соображений прочности не должна быть менее 12-15 мм.
Для работ потребуется следующий набор инструментов:
- дрель (шуруповёрт)
- болгарка
- ножовка по дереву
- уголок
- уровень
- сварочный аппарат (опционально)
Порядок изготовления
Каркас стеллажа из уголка
Сборку стеллажа лучше всего проводить в свободном помещении, при этом желательно освободить гараж от лишних вещей и убрать из него автомобиль.
После сборки каркаса его следует прикрутить к стене. Последовательность сборки следующая:
По готовым замерам производится нарезка материала стоек и уголков для полок при помощи болгарки Производится разметка стоек в тех местах, где к ним будут приделываться полки Уголки прикручиваются при помощи болтов к стойкам (или привариваются в случае стационарной конструкции)
При этом крайне важно соблюсти угол соединения в 90°, иначе конструкция получится перекошенной Аналогично стойки соединяются друг с другом при помощи поперечин, но при этом следует соблюсти прямые углы не только между стойками и поперечинами, но между поперечинами и приделанными ранее уголками Собранная конструкция устанавливается на своё место и прикручивается к стенам и полу. Это можно сделать, например, при помощи анкерных болтов Металлический каркас шлифуется при помощи болгарки с соответствующей насадкой-щёткой и покрывается грунтовкой или краской, содержащей грунтовку
На этом этапе, чтобы облегчить трудоёмкий процесс механической чистки каркаса от ржавчины, можно воспользоваться химическим преобразователем ржавчины
Обычно, преобразователи требуют сутки на растворение ржавчины; после чего допускается покраска поверхностей без какой бы то ни было механической или химической обработки После высыхания краски из дерева или деревянных материалов вырезаются полочки и подгоняются по размерам к готовой конструкции каркаса Полки шлифуются, красятся или покрываются лаком, после чего присоединяются к каркасу при помощи болтов или саморезов
На этом этапе, чтобы облегчить трудоёмкий процесс механической чистки каркаса от ржавчины, можно воспользоваться химическим преобразователем ржавчины. Обычно, преобразователи требуют сутки на растворение ржавчины; после чего допускается покраска поверхностей без какой бы то ни было механической или химической обработки После высыхания краски из дерева или деревянных материалов вырезаются полочки и подгоняются по размерам к готовой конструкции каркаса Полки шлифуются, красятся или покрываются лаком, после чего присоединяются к каркасу при помощи болтов или саморезов
ВИДЕО: Универсальные полки своими руками
Полки в гараже: порядок прежде всего. Общие вопросы проектирования, простые варианты, пошаговая инструкция изготовления своими руками (75+ Фото & Видео) +Отзывы
Из какого материала сделать стеллаж – из дерева или металла?
Стеллажи для гаража делают как из дерева, так и из металла. Каждый из этих материалов имеет свои плюсы и минусы. С древесиной работать значительно проще, а изделия из нее легче по весу. Недостаток их в том, что дерево не может выдержать очень большие нагрузки. Стеллажи из досок используют для хранения мелкого инструмента и деталей. Конструкции из металла способны выдержать несколько десятков килограммов без какого-либо ущерба.
Выбирая наиболее подходящий материал, следует учитывать возможную нагрузку на полки и стойки, а также стоимость самого материала. Металлическая арматура стоит дорого, поэтому в некоторых случаях делают длинные деревянные стеллажи с множеством полок и с прочными стойками через каждый метр длины конструкции.
Чтобы стеллаж из древесины был прочным, нужно выбирать брусы и доски высокого качества без сучков и расколов.

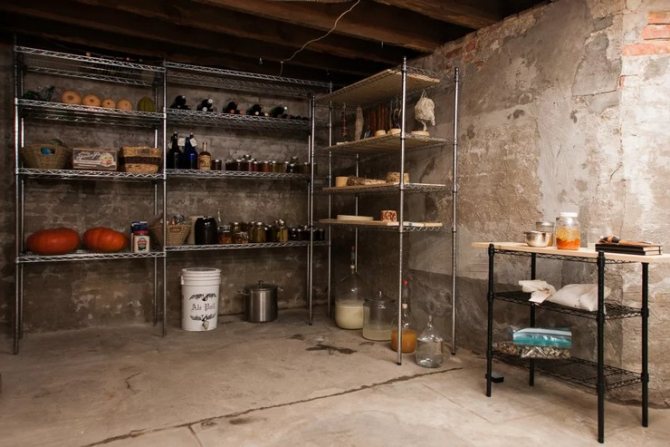

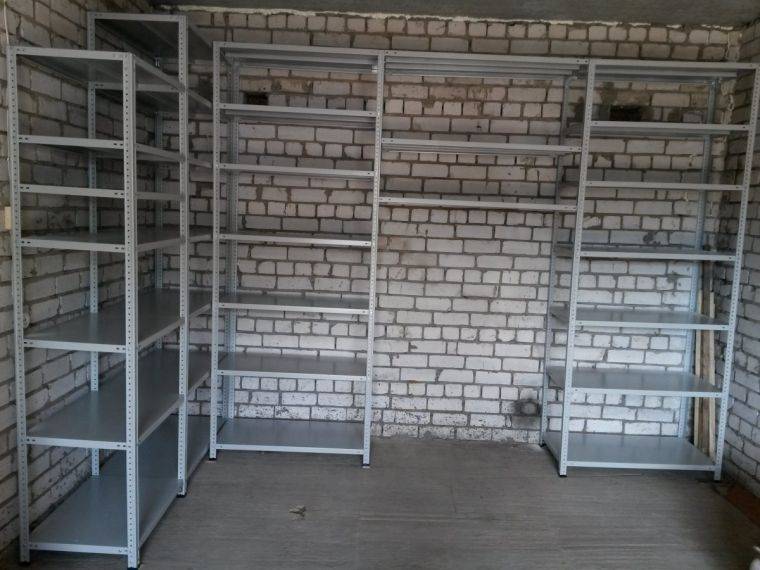

Металлические складские стеллажи
Преимущества металлических конструкций
В отличие от деревянных, пластиковых или стеклянных конструкций металлические стеллажи для склада отличаются следующими преимуществами:
- способность выдерживать тяжелую продукцию;
- относительная влагостойкость и износостойкость;
- отсутствие благоприятной среды для размножения грибков и микроорганизмов;
- лёгкость в уходе и эксплуатации, которая обеспечивается за счёт универсальности материала.
Для того чтобы выбрать подходящие металлические стеллажи для склада в Москве, следует четко понимать их предназначение, а также условия хранения и транспортировки продукции. Опытные консультанты помогут определиться с выбором конструкции, а замерщики и сборщики соорудят нужные товарные хранилища с учетом всех пожеланий клиента.
Для надежного хранения коммерческого груза или архивных документов многие предприятия и учреждения используют металлические стеллажные системы. Наша компания предлагает изготовление металлических стеллажей для склада на заказ, а так же продажу уже готовых металлических стеллажей по доступным ценам. Мы предлагаем производство складских стеллажей по индивидуальным размерам и требованиям. Изготовление стеллажей осуществляется на современном металлообрабатывающем оборудовании в кратчайшие сроки, с учетом всех пожеланий Заказчика в городе Москва.
Изготавливаем и собираем металлический каркас своими руками
Когда все необходимые материалы и инструменты готовы, приступаем к изготовлению конструкции. Следуем следующему алгоритму:
- Наносим маркером разметку на трубы, из которых будут сделаны заготовки.
- При помощи ножовки по металлу или болгарки нарезаем стойки, поперечные и продольные перекладины.
- Мастерим боковину из заготовок. Для этого сначала наносим на стойку разметку расположения перемычек, стыкуем хомутами или привариваем.
- Закрепляем на приваренные перемычки вторую стойку.
- Обрабатываем напильником или болгаркой сварные швы.
- Укладываем на верстак первую боковину и собираем вторую из заготовок, фиксируя детали струбцинами.
- Все детали соединяем сваркой.
- Собираем болтовым соединением вторую боковину, не фиксируя её струбцинами, чтобы можно было установить хомуты.
- Привариваем к боковине продольные перемычки, используя уголок для состыковки.
- Обрабатываем швы напильником или болгаркой.
- Привариваем вторую боковину к перемычкам.
- Привариваем металлические пластинки-ножки к торцам.
- Для закрепления полок выполним из металлических пластин закладные. У каждой закладной длиной пять см должны быть два отверстия под саморезы.
- Привариваем пластинки с шагом в 30 см.
- Готовый стеллаж устанавливаем вертикально, проверяем на прочность и устойчивость, расшатывая его руками в стороны.
Если стеллаж будет сборным, привариваем листы и приступаем к окрашиванию специальной красой по металлу. Если нужна разборная конструкция – каркас готов, грунтуем его, окрашиваем и делаем полки. Обычно в таком типе стеллажа они делаются из дерева толщиной примерно 1,5 см. Устанавливаем их на металлическую основу при помощи уголков после высыхания краски.
Советы и рекомендации
Иногда стеллаж для гаража делают передвижным. Это удобно в том случае, если внутри помещения часто происходит перестановка и если оно в целом достаточно просторное. К ножкам такого стеллажа нужно приварить колёсики.
Располагая свой рабочий инвентарь и предметы на стеллаже, помните, что на нижние полки лучше положить самые тяжёлые из них, на высокие – редко используемые. То, что часто находится в использовании, размещаем на центральных уровнях.
Снаружи на боковых стенках можно сделать небольшие крючки, чтобы вешать на них рабочую одежду, провода. Многофункциональность стеллажа – важный аспект в его использовании.

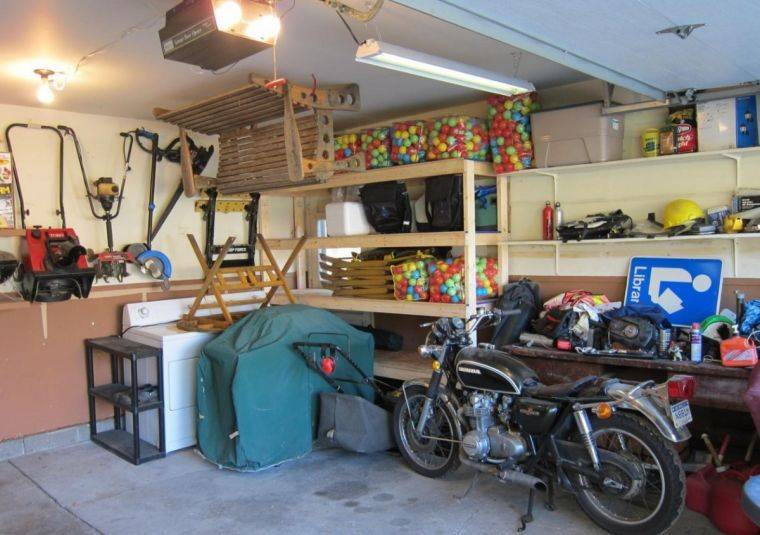

Дополнительные удобства в гараже
Большой гараж следует обустроить дополнительными элементами, а не только местами под инструменты, запчасти, колеса и отходные материалы. Некоторые приспособления облегчат проведение технических работ. Верстак — очень полезен в гаражном помещении, это стол со многими дополнительными удобствами: тумбочками, полками, ящиками, локальной подсветкой, розетками, тисками. Еще одно практичное и функциональное устройство — мойка. Она обеспечит постоянный доступ к воде. Благодаря этому можно быстро убирать и мыть помещение, машину, детали. Для проведения ремонта автомобиля необходимо сделать смотровую яму, если ее изначально не было. В тесном помещении стоит также выделить место под погреб для хранения солений и овощей. Если гараж используется весь год — понадобится провести вентиляцию и установить отопительную систему. В стеллажной конструкции можно организовать небольшой закрытый шкаф.
Секреты организации пространства
Опыт многочисленных владельцев гаражей подсказывает, как правильно разместить все на полках стеллажа, чтобы все поместилось и ничего не упало. Вот некоторые советы, к которым не мешало бы прислушаться:
- лучше всего ставить стеллаж под длинной стеной гаража;
- наиболее часто используемые вещи хранят на полках, к которым проще подобраться. Все, что необходимо от случая к случаю, можно разместить повыше;
- под потолком лучше не ставить емкости, которые можно будет опрокинуть на себя при попытке достать с верхней полки. Вообще канистры с легковоспламеняющимися жидкостями лучше хранить на нижних полках подальше от электрической проводки;
- при наличии большого количества инструмента можно выделить для него отдельную деревянную полку, в которой сделать необходимое количество отверстий. В них вставляют отвертки, и в итоге процесс поиска заметно упрощается;
- для размещения ключей отлично подойдут перфорированные панели, на них крепятся крючки, за которые прекрасно держатся ключи. Такую панель можно сделать частью стеллажа или вынести за его пределы;
- для ручного электрического инструмента можно предусмотреть выдвижные ящики, или же хранить его в полках верстака, если таковой присутствует;
- чтобы упростить процесс уборки, некоторые предпочитают использовать полки из металлической сетки. Пыль на них не задерживается, легко падает на пол, откуда убрать ее намного проще;
- шины хранят на нижних полках, причем сами полки снимают, оставляя лишь горизонтальные перекладины. На полке глубиной 40 см и длиной 1 м помещается до 5 покрышек для легкового авто.
Покупая готовый стеллаж, выясните, как давно производитель работает на рынке, довольны ли пользователи его продукцией, какие материалы он использует, как защищает от негативного воздействия влаги, какие гарантии дает. Если есть время и возможность, можно попробовать соорудить стеллаж своими руками, на помощь вам придут следующие видео.
Статья написана для сайта remstroiblog.ru.
Богатство возможностей – какие полки и стеллажи уместны в гараже
Существует большое разнообразие конструкций, продающихся в магазине. Доступен широкий выбор материалов для самостоятельного изготовления
Покупной вариант имеет важное преимущество – вещь остается установить на место и наполнить инструментами, запчастями и т. п. Самоделка привлекает возможностью подогнать под габариты гаража и свои запросы, выбрать способ исполнения
Самоделка привлекает возможностью подогнать под габариты гаража и свои запросы, выбрать способ исполнения.
Автолюбителю требуется пространство для автомобиля, под зимние и летние шины, место для хранения запчастей и разной мелочи. Гараж обычно является и мастерской, где делают мелкий ремонт машины. В нем размещают инструменты, но не в ящиках, а так, чтобы все было доступно и не приходилось тратить время на поиск нужной вещи. Идеально для такой цели подходит щит. Самый простой способ расположения всего необходимого – стеллажи и полочки.
Удобство последних в том, что они имеют различное конструктивное исполнение и габариты, поэтому подойдут на любое место в гараже, где их пожелает расположить хозяин: стена, угол, под потолком. На них хранят вещи, которые для работы нужны не очень часто. В помещении находят отдельное место для хранения различных жидких веществ. Полку делают закрытой или с бортиками, чтобы емкость не упала на пол, и не разлилось средство.
Стеллажи выполняют с применением нескольких вариантов сборки:
Стационарный – проектируется под конкретное место в помещении. Он собирается и крепится практически навсегда на стене, потолке, полу. Передвижной – тележка на роликах, которые позволяют перемещаться по гаражу
Важно контролировать нагрузку и не загромождать слишком габаритными вещами. Разборные – конструкция предусматривает возможность переноса в любое другое место. Также меняют высоту и расположение полок, ширину, компоновку
Подвесные – используются редко. Крепление осуществляется к стене и потолку, что не всегда легко и удобно. Вращающиеся – напоминают стойку для CD-дисков. Очень практичная вещь для хранения различной мелочи – отверток, ключей, гаек, болтов и т. п
Также меняют высоту и расположение полок, ширину, компоновку. Подвесные – используются редко. Крепление осуществляется к стене и потолку, что не всегда легко и удобно. Вращающиеся – напоминают стойку для CD-дисков. Очень практичная вещь для хранения различной мелочи – отверток, ключей, гаек, болтов и т. п.
Для изготовления используют древесину и металл, изредка – пластик. Самые практичные конструкции – комбинированные, у которых основание стальное, а полки из дерева или полимеров. Если гаражный стеллаж планируется надолго, его делают из железа, обладающего повышенной прочностью и сроком использования. Быстрее и проще, дешевле изготовить из дерева. Чтобы продлить жизнь, пропитывают антисептиками, покрывают нитроэмалями для внешних работ.
Приступая к планированию действий по изготовлению полок, не забывают о принципах ее размещения на пространстве. На первом месте – безопасность. Конструкцию и габариты выбирают удобными для пользования, без риска получить травму. Размеры должны обеспечить хранение всего необходимого, одновременно устойчивость, отсутствие провисания полок. Если длина слишком большая, они под тяжестью прогибаются. Это риск, что однажды полки сломаются и все содержимое упадет.
Стеллажи планируются с таким расчетом, что на одном погонном метре будет размещаться не более 15 кг веса. Исходя из этого выбирают число полок, их геометрические параметры. Проектируя изделия для самостоятельного изготовления, заботятся о том, чтобы все содержимое гаража, до этого времени хранившееся на полу, вместилось на стеллажах. Их делают просторными, даже с некоторым запасом, потому что количество вещей чудесным образом постоянно растет.
Как собрать стеллаж из алюминиевого профиля своими руками
Сборка стеллажа своими руками из профиля по силам даже человеку впервые взявшемуся за это дело. Работать с ним проще, чем с деревом.
Главное преимущество модульной конутрукции — простота сборки из уже готового комплекта
Материалы и инструменты
Для расчета, сколько потребуется материала, предварительно набрасывают эскиз с указанием габаритов и количеством полок. Размеры профиля выбирают в зависимости от предполагаемой нагрузки. Для соединения деталей потребуются саморезы с пресс-шайбами, так как крепление ими более надежно. Лучше взять остроконечные, поскольку сверловые проделывают большие отверстия, поэтому прочность уменьшается. Полки делают из досок толщиной 2 — 3 см, 10-миллиметровой и больше фанеры, листов ОСП не тоньше 12 мм.
Для работы нужно запастись инструментом:
- Рулеткой, карандашом или фломастером, угольником для проверки углов.
- Ножницами по металлу для резки профиля.
- Шуроповертом. Если каждый саморез вворачивать вручную отверткой, собирать каркас придется несколько дней.
- Ножовкой по дереву для нарезки полок. Процесс ускорится, если есть циркульная пила или электролобзик.
Процесс сборки
Когда материалы и инструменты подготовлены, приступают к сборке:
- На профиле намечают длину стоек, перекладин, поперечин по ширине полок. Чтобы стеллаж не получился кривым из-за ошибок с размерами заготовок, нужно повторно проверить правильность разметки.
- На боковых стенках профиля делают надрезы до основания и перегибают в этом месте. По линии сгиба отрезают заготовку.
- На поперечинах делают продольные надрезы на глубину равной ширине профиля вертикальных опор. Внутренние загибы, если они есть, срезают.
- Поперечины вставляют одна в другую, чтобы получилась заготовка прямоугольного сечения. Надрезанные концы отгибают на 90⁰. Таких деталей нужно по две для каждой полки. Их устанавливают с обеих сторон каркаса.
- Сборку боковин, чтобы не было перекосов, проводят на ровной поверхности, можно на полу. Между парой вертикальных опор вставляют поперечины. После проверки углов каждый отгиб прикручивают 1 — 2 саморезами.
- После готовности обеих боковин собирают стеллаж из профиля. Сначала устанавливают нижние перекладины, затем верхние. Если при проверке перекосы не обнаружены, крепят остальные. Вворачивать саморезы удобней, положив каркас набок. Закрепив детали с одной стороны, его переворачивают на другую.
- На стеллажи из профиля с широкими полками устанавливают дополнительные опоры снизу в середине нижней поперечины. После определения высоты на них делают отгибы и прикручивают саморезами.
- После замера нарезают полки. Для увеличения жесткости каркаса по углам делают вырезы, чтобы они заходили и на боковые поперечины. Для крепления дерева лучше взять саморезы с мелкой резьбой.
Общие вопросы проектирования
Строительство гаража своими руками: подробно о каждом из этапов. Описание, пошаговая инструкция, чертежи кровли, смотровой ямы, внутреннее обустройство (75 Фото & Видео) +Отзывы
Cтеллаж с полками
Прежде всего, следует забыть о первых приходящих в голову идеях – создании простейших навесных полок, с нагрузкой или площадью, способных уместить всё имущество, содержащееся в настоящее время в гараже. Во-первых, это не рационально с точки зрения их изготовления, а во-вторых, со временем, объём хранимых в гараже вещей увеличивается, поэтому придётся делать новые и новые конструкции.
Поэтому сразу необходимо запланировать конструкцию полок таким образом, чтобы она была:
- универсальной
- расширяемой
- по возможности легко перемещаемой
То есть желательно не делать каждую полочку в отдельности, а делать целиком стеллаж, состоящий из нескольких полок, как единую конструкцию.
Как сделать красивые и необычные полки на стену своими руками: для цветов, книг, телевизора, на кухню или в гараж (100+ Фото Идей & Видео) +Отзывы

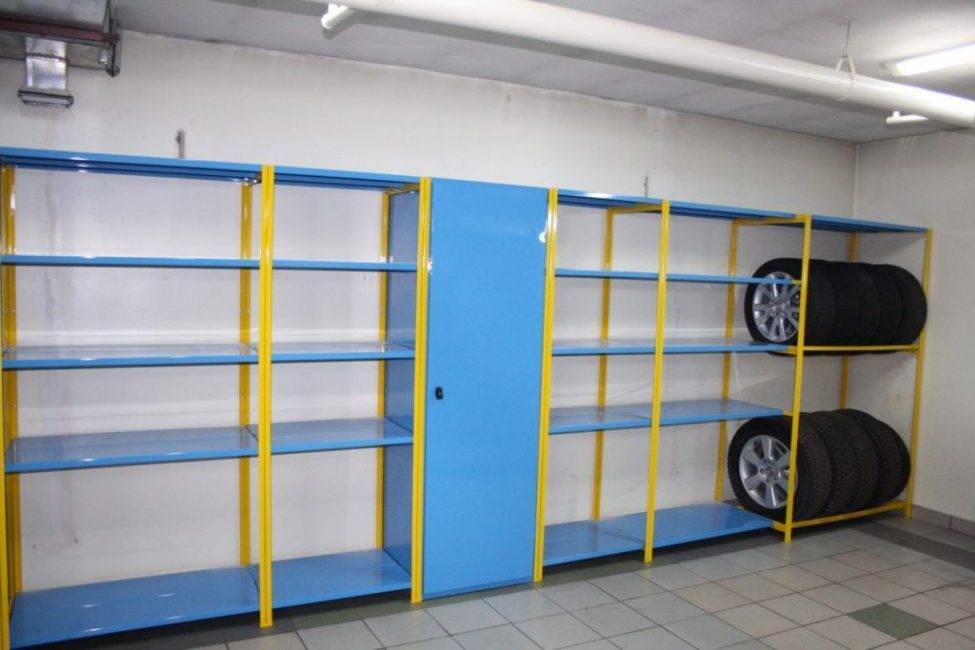

Стеллаж со шкафчиком
Следующим важным вопросом является то, какой будет конструкция стеллажа – разборной или нет. Обычно неразборные конструкции более долговечны и выдерживают большие нагрузки, однако, к их недостаткам можно отнести сложности в расширении, демонтаже и транспортировке.
Разборные конструкции являются менее устойчивыми, их жесткость далека от неразборных. Часто для дополнительной устойчивости такие конструкции приходится крепить к стенам. Однако, они имеют два особых плюса – лёгкая расширяемость и мобильность. Кроме того, благодаря их модульности, можно делать стеллажи самых разных размеров.
В данном случае выбор зависит исключительно от желания каждого человека.
Предварительная подготовка
Следует начать с подготовки чертежа. Выполнить его можно самостоятельно, взяв за основу, например, каркасы, предлагающиеся на продажу. Необходимо рассчитать габаритные размеры полок и параметры основы для них.
При этом их размеры должны базироваться на предварительных замерах пространства в гараже. Если выполнить эти замеры правильно, можно считать, что половина дела уже сделана.
Чертёж полок
- На этом же этапе необходимо продумать, каким образом полки будут соединены с каркасом, а сам каркас дополнительно упрочнен при помощи крепления к стенами или полу.
- Важным параметром здесь будет являться высота, поскольку, в случае низких потолков, желательно делать высоту каркаса до самого потолка, не оставляя свободного пространства.
- Определение расстояния между полками – один из важных моментов проектирования, поскольку именно он определяет рациональность распределения вещей по уровням.
- Традиционно нижние делаются наиболее вместительными: на них размещается крупное и тяжелое оборудование; кроме того, часто они используются для хранения колес и дисков.
- Обычно пользуются следующим правилом – чем полочка выше, тем меньший вес на нее должен помещаться и, соответственно, её высота ниже. Объясняется это достаточно просто – повышением устойчивости стеллажа в целом.
- Отдельно следует поговорить о глубине стеллажа. Слишком узкие полки делают весь стеллаж непрактичным, а слишком глубокие существенно усложняют к нему доступ. Оптимальной считается глубина в 50-60 см.
- Ширина обычно определяется пределом прочности материала, из которого сделаны полки. Нет необходимости слишком утяжелять стеллаж, делая полки шириной более 1,5 м (при этом потребуется слишком толстое железо или древесина, чтобы они не прогибались под весом). Обычно ширину выбирают порядка 90-150 см.
Рассмотрим наиболее популярные устройства стеллажей, которые можно изготовить своими руками.
Как сделать и оформить красивые грядки на даче своими руками: простые, высокие, умные. Для цветов и овощей. Оригинальные идеи (80+ Фото & Видео)
Материалы
Наиболее простым и практичным вариантом является стеллаж в гараж своими руками из дерева. Дерево является весьма доступным материалом, причем есть достаточно большой выбор разных пород.
Вместе с тем, дерево требует более простых навыков для работы с ним, то же самое касается и инструментов – часто карандаша, рулетки, ножовки и молотка хватает для того, чтоб сделать много полезных вещей из дерева.
Есть и другие варианты стеллажей в гараж своими руками. Распространённой альтернативой дереву вполне можно считать металл.
Конструкции из металла будут всегда более дорогими, нежели из дерева, но у них есть одно неоспоримое преимущество – сталь в отличии от дерева не горит, а потому не боится малейшей искры.
Сталь меньше поддается деформации, да и влаги особо не боится, ведь максимум что произойдет – появиться ржавчина.
Работать с металлом значительно сложнее, ведь часто нужны дополнительные инструменты, которые есть далеко не у каждого человека.
В самом интерьере, с визуальной точки зрения, дерево выглядит намного интереснее.
Да, вы можете покрасить металл в любой интересный вам цвет, но ведь то же самое можно сделать и с деревом.
Однако многим людям нравится естественный цвет древесины и то как она смотрится в помещении, что вполне нормально, ведь у нее более натуральный, живой, внешний вид.
В то же время металлические стеллажи и полки можно крепить далеко не ко всем поверхностям, ведь ввиду разного веса они будут оказывать разное давление.

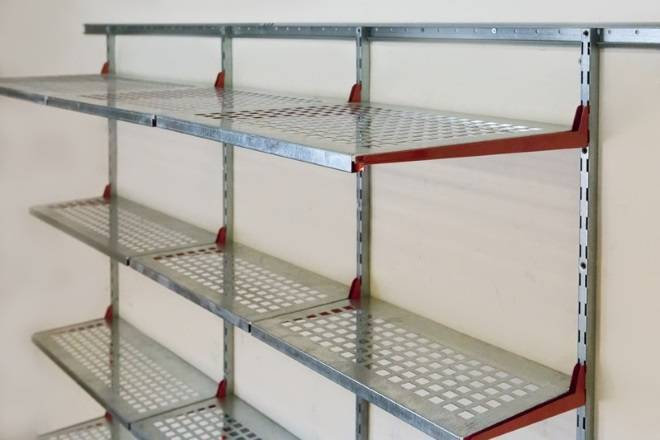

Монтаж навесных изделий
Как и для подвесных сооружений, навесные — могут изготавливать исключительно из одного материала, или же комбинировать. Металлические варианты можно купить в магазинах, а вот деревянные чаще всего делают самостоятельно. Ввиду того, что крепление постройки происходит напрямую на стену гаража, при соприкосновении дерева с кирпичом будет появляться конденсат, который со временем приведет к загниванию и разрушению полки. Для предотвращения данного процесса стены гаражного помещения предварительно следует оштукатурить.
Как описывалось выше, навесные полки тоже бывают открытого и закрытого типа.
Для монтирования открытой полки вам необходимы будут пластиковая пробка, саморезы или дюбеля. В стене делаются отверстия, туда вкладывается пробка из пластика. В заключении, с помощью дюбелей (саморезов) крепится сама конструкция.
