Технология монтажа забора из сетки гиттер
Установка столбов для забора
- Стандартный. Считается самым простым и популярным. Разметьте положение опор и выкопайте ямы глубиной 1 м. Засыпьте их грунтом и забетонируйте верхнюю часть. Когда бетон застынет, закрепите к столбам сетку с помощью П-образных скоб.
- Бутование. Применяется на заболоченных участках. В этом случае столбы зафиксируйте на глубине 1 м с помощью щебня с фракцией 15-20 см. Сыпучий материал тщательно утрамбуйте.
- Бетонирование. Способ годится, если ограда монтируется на насыпном грунте. Опора фиксируется бетоном, который должен полностью заполнить яму.
- Комбинированный. Рекомендуется использовать на обыкновенных грунтах. Половину ямы засыпьте щебнем, вторую половину — бетоном.
Порядок установки опор следующий:
- Перед работой торцы труб смажьте смазкой и закройте пластиковыми заглушками.
- Разметьте на участке места расположения лунок. Шаг должен соответствовать длине секции.
- С помощью бура выполните в местах расположения стоек лунки глубиной 15-20 см.
- Вставьте в них наконечник сваи и с помощью рычага вкрутите на глубину 30-50 см.
- Контролируйте ее вертикальность с помощью магнитного уровня.
- Далее необходимо вкрутить наконечники в остальные лунки.
- Вставьте следующую часть винтовой опоры в наконечник и закрепите болтами. Докрутите сваю до положения, при котором верх наконечника сравняется с поверхностью грунта.
- Повторите операцию для всех стоек.
- Разрешается крепить сетку к опоре, если свая завернута не менее чем на 80 процентов. Если по какой-либо причине нельзя ввернуть опору на заданную глубину, обрежьте наконечник заподлицо с грунтом.
- Если столб не вворачивается, перенесите его на другое место, даже если проем будет отличаться от ширины секции. В этом случае она крепится с помощью соединительных скоб.
- Установите стойки с «юбками» в сваи и закрепите болтами. Перед операцией окуните резьбовую часть крепежа в краску, чтобы избежать самопроизвольного откручивания.
- Проконтролируйте вертикальность опор. Если отклонение небольшое, исправьте их положение.
Инструменты и материалы
Ниже приведены типовые расчеты ресурсов и оборудования, необходимых для монтажа. Основные материалы:
| Наименование | Потребность на 100 м | |
| Длина пролета 2500 мм | Длина пролета 3000 мм | |
| Панели ограждения «ГРАНЗА» из сварной оцинкованной сетки, шт. | 40 | 34 |
| Столбы металлические оцинкованные в полимерном покрытии с пластиковыми заглушками, шт | 40 | 34 |
| Комплект крепежа, шт. | 240 | 204 |
| Кронштейны для СББ/ПББ/КЦ (комплектуются струной и скобами в зависимости от вида барьера безопасности), шт. | 40 | 34 |
Машины, оборудование, инструменты, инвентарь:
| Наименование | Кол-во, шт. |
| Бурильно-крановая машина / ручной ямобур | 1 |
| Рулетки металлические измерительные, 5 м | 2 |
| Уровень строительный | 2 |
| Шнур льнопеньковый (трассировочный) | |
| Лопаты стальные строительные | 2 |
| Ломы стальные строительные | 2 |
| Ключи рожковые или торцовые S13; S17 | 6 |
| Ключи гаечные шестигранные S4; S6; S8; | 6 |
| Отвес стальной строительный | 1 |
| Нивелир | 1 |
Съемная секция забора — как лучше сделать?
ИмхоДом › Форумы › Cад, двор, гараж, баня… › Съемная секция забора — как лучше сделать?
Есть потребность пару раз в год завозить на огород землю, торф, песок…
Городить ворота не хочу — проще секцию снимать. Надо что бы было легко эксплуатировать, не болталось, и не очень трудоемко в изготовлении.
А у вас есть какой-нибудь лайфхак, чтобы меньше париться?
Было дело, делал как то.
Прожилина из профтрубы. С внутренней стороны к прожилине привариваем кусочек профтрубы, к примеру, 40 х 20, к столбам уголок на 25, и так по четырем концам. Секция просто вешается на уголки, не болтается.
Сделал у себя для подъезда для откачки выгреба. Просто приварил по концам пролета шарниры, поднес секцию, одел сверху. Но секция тяжёлая, года идут, планирую переделать на ворота.
Обязательны 2 детали — полка чтобы вешать и крепеж.
Система с крючками не годится — будет болтаться.
Съемная секция отличается от ворот, по сути, только наличием двух пар шарниров. Смысл городить колхоз со съемной секцией? А потом еще рвать спину, снимать и ставить ее?
Тогда уж лучше все же сделать ворота, используя ту же самую секцию
Съемная секция отличается от ворот, по сути, только наличием двух пар шарниров. Смысл городить колхоз со съемной секцией? А потом еще рвать спину, снимать и ставить ее? Тогда уж лучше все же сделать ворота, используя ту же самую секцию
+1. и к аналогичным высказываниям.
Смотрел тему и думал, что если сложно большую секцию открыть, ну и сделать полноценные ворота распашные… (плюс ещё пара шарниров и пара вертикальных палок)
Сделано как на 4й картинке. + Съемный центральный столб. По сути 2 секции убираются.
17 тыщ на ворота и голова выходная. Открыть-закрять может хоть ребенок. Звоню жене с расстояния 3км от дома: «Открывай ворота! Я машину с перегноем гоню!»
Источник
Особенности
Особенности, плюсы и минусы
Каждый человек, во владении которого имеется дача или частный дом, встаёт перед выбором качественной ограды своих территорий. Одни предпочитают возводить заборы из дерева или кирпича, а другие – из сетки-рабицы. Многие люди выбирают именно сетку, поскольку она имеет массу положительных качеств.
Само название рабицы происходит от имени её создателя Карла Рабица. Впервые он стал эксплуатировать такой тип материала вместо стандартной решётки из дранки с целью укрепления штукатурного слоя.
В настоящее же время рассматриваемые конструкции применяют для обустройства оград. Сетка-рабица производится из материала, в основе которого лежит особая низкоуглеродистая сетка с диаметром от 1 до 6,5 мм. Именно от характеристик использованного материала напрямую зависит размер ячеек и область применения рабицы в целом.
К примеру, сетки, ячейки которых отличаются более крупными параметрами, обычно задействуются для конструирования ограждений. Мелкоячеистые варианты больше подходят для постройки вольеров и клеток, в которых содержатся домашние животные и птицы.
Нередко рабицу применяют для ограждения внутренних территорий участка либо площадей между соседями. Чтобы отделиться от соседей, идеально подойдёт специальная рабица, изготовленная из полимерных материалов.
Как упоминалось выше, сетка-рабица имеет много положительных качеств, делающих её очень популярной. Ознакомимся с наиболее значимыми из них.
- Сетка-рабица может похвастаться относительно доступной стоимостью. Домовладельцы, желающие сэкономить на постройке забора, часто отдают предпочтение такому демократичному материалу.
- Забор из рабицы достаточно прост в установке. С такими работами легко справится даже малоопытный домашний мастер, который раньше никогда не занимался подобными делами.
- Если сетка-рабица произведена из практичной оцинкованной проволоки, то срок её эксплуатации может превысить 50 лет. В долговечности с таким материалом может посоревноваться далеко не каждый вид ограды.
- Чтобы конструкция ограды получилась более надёжной, крепкой и износостойкой, вдоль кромки часто протягивают колючую проволоку. Такой забор получается особенно безопасным и хорошо защищает огороженную территорию.
- Сетка-рабица является беспроигрышным видом забора для тех участков, где присутствует очень много растительности. Подобный забор может пропускать достаточно солнечных лучей, а также влагу и свежий воздух, что положительно сказывается на состоянии садовых растений.
- Используя правильно подобранную сетку-рабицу, можно разделить имеющийся участок на несколько функциональных зон.
- Рассматриваемый материал привлекателен ещё и тем, что не требует особого ухода. Его не приходится регулярно обрабатывать антисептиками или защитными составами. Периодический ремонт сетке также не требуется.
- Сетка-рабица представлена в широком ассортименте. Домовладельцы могут повстречать в продаже конструкции с разным размером ячеек и разной толщиной проволоки. Подобрать подходящий продукт удастся для любых целей.
- Такой забор не будет иметь большого веса. Именно поэтому работать с сеткой-рабицей очень просто, ведь она является лёгкой и податливой.
Несмотря на большое количество преимуществ, сетка-рабица не лишена недостатков. Прежде чем покупать и устанавливать на своём участке подобный тип забора, с ними лучше ознакомиться.
- Один из основных недостатков сетки-рабицы заключается в её непрезентабельном внешнем виде. Она выглядит просто и недорого. Если хочется подчеркнуть свой статус и эффектно украсить участок, то лучше присмотреться к другим материалам для возведения забора.
- Если смонтировать забор из сетки-рабицы и не дополнить его живыми оградами из зелени, то участок будет очень хорошо просматриваться и с улицы, и с соседних территорий.
- Забор из сетки-рабицы подвержен образованию коррозии.
Конструктивные особенности и размеры 3D-заборов
- Секции. Это основные крупногабаритные элементы. Производители выпускают секции двух стандартных размеров и предлагают индивидуальные решения. Толщина прутьев составляет от 4 до 8 мм.
- Опорные столбы. Служат для фиксации секций. Имеют прямоугольное либо квадратное сечение (60*40, 62*55 или 60*60 мм). Толщина стенок варьируется от 1,4 до 2 мм. Для защиты от воды и пыли опоры комплектуются заглушками.
- Фурнитура. Включает в себя пластиковые хомуты, прижимные пластины и металлические скобы. С их помощью секции крепят к опорным столбам.
К секциям 3D-заборов иногда фиксируют дополнительные панели из поликарбоната или профнастила. Делают это для защиты территорий от посторонних взглядов.
Преимущества и недостатки 3D-заборов
Среди главных преимуществ такого 3д ограждения можно выделить следующие моменты:
- Качество, безопасность, надежность. Специалисты уверяют, что такой забор прослужит в районе 60-ти лет;
- Не требователен в уходе. Три слоя защитного оцинкованного покрытия гарантированно предотвращают развитие коррозии металла и дают возможность ему хорошо переносить температурные перепады;
- Эстетический вид. В целом, сооружение выглядит стильно, привлекательно, аккуратно;
- Простая установка. Вес деталей небольшой, поэтому монтажом могут заниматься всего два человека;
- Доступная стоимость. Столбы, секции, комплектующие – все это доступно каждому;
- Пропускание света. Ограждение не окажет негативного влияния на рост культур, цветов, деревьев или кустарников.
Недостатков нет. Есть только один момент – пропускание света. Этот факт можно отнести одновременно к плюсам и минусам. Тут уже дело вкуса, личных пожеланий, предпочтений владельца территории.
1 Какую сетку выбрать?
Виды сетки
Забор из сварной сетки в металлическом каркасе
Аккуратно и качественно смонтированные заборы из сетки надежно препятствуют проникновению нежелательных гостей на огороженную территорию.
Независимо от вида сетки все ограждения такого типа:
- устанавливаются без особого труда;
- не требуют закладки тяжелого фундамента, при монтаже достаточно забетонированных столбов;
- могут быть использованы в качестве основы для вьющихся растений;
- светопроницаемы, что позволяет выращивать вдоль них различные сельскохозяйственные культуры и декоративные растения;
- благодаря использованию современных антикоррозионных и декоративных покрытий, имеют длительные сроки эксплуатации.
На практике для обустройства сетчатых металлических изгородей используют сварные сетки:
- гиттер;
- сварные сетки;
- кладочные сетки и др.
Все они отличаются высокой прочностью и с успехом выдерживают механические и ветровые нагрузки.
Сварные заборы из сетки
Гиттерная сетка или 3D
Прочность сварной сетки, которая является ее главным техническим параметром, зависит от двух характеристик – диаметра проволоки и геометрических размеров ячейки. Чем мельче ячейки, тем прочнее полотно. Широко распространена сварная сетка с размерами ячеек 50х50 и 100х100 мм. Встречаются и более крупные – 150х150 и 200х200 мм. Вес полотна при этом определяется диаметром проволоки, из которой она изготовлена. Они бывают легкими 3-6 мм) и тяжелыми (8-40 мм).
На рынке можно встретить:
- стандартные заборные секции с размерами 1.0х2.0 м, 1.5х3.0 м, 2.0х3.0 м;
- сетку в рулонах, имеющих длину до 50 м.
Чаще всего для ограждений используют сварную сетку:
- неоцинкованную;
- оцинкованную;
- с поливинилхлоридным покрытием;
- двойным защитным покрытием (цинк+полимер).
Оцинкованная сварная сетка с полимерным покрытием
Нанесение поливинилхлоридного покрытия на неоцинкованную сварную сетку значительно повышает срок ее службы. Так как полимер наносится на поверхность после сварки, она в течение длительного времени не подвергается коррозии. Применяют такую сетку при ограждении территорий рядом стоящих коттеджей или загородных домов как продолжение фасадных заборов, имеющих респектабельный вид.
Стальная оцинкованная сетка чаще всего используется при возведении дачных заборов. Специальное покрытие проволоки цинком увеличивает срок службы ограждения.
Дополнительное покрытие оцинкованной сетки полимером придает ограждению изысканный внешний вид и органично вписывается в ландшафт участка. Такая изгородь практически не подвержена коррозии. Однако из-за высокой стоимости широкой популярностью она не пользуется.
Пошаговая инструкция по установке сварного 3D-забора
Собрать и установить сварное ограждение можно самостоятельно, поскольку для этого не нужны специальные познания и инструменты. Последовательность действий будет следующей.
1. Подготовительный этап.
Он включает приобретение необходимых материалов, в том числе 3D-ограждение, а также составляющие бетонного раствора.
Монтаж выполняется с помощью следующих инструментов: садового бура, кувалды, рулетки, каната, лопаты, уровня, емкости для замешивания цементного раствора или бетономешалки, шуруповерта.
Затем необходимо подготовить участок, убрав старые ограждения, выкорчевав пни, кустарники, все то, что может помешать установке сварного 3D-забора.
При значительных перепадах высот участок стоит максимально возможно выровнять.
После окончания подготовительных работ переходят к следующему этапу.

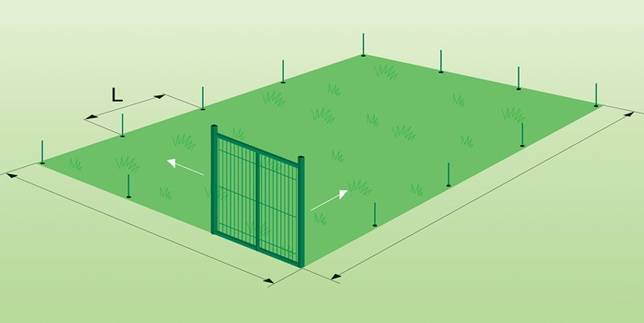

2. Разметка участка.
Без разметки правильно установить сварное 3D-ограждение достаточно проблематично. В первую очередь необходимо определить, где будут располагаться секции забора и входные ворота, обозначив размеченные участки вбитыми по углам колышками. Между кольями натягивают шнур, помогающий ровно поставить опорные столбы.
Далее определяют место монтажа каждого опорного столба. Расстояние между ними выбирается в зависимости от размера секций сварного 3D-забора и составляет примерно 2,4–2,6 м. Места будущей установки опор также помечаются колышками.
3. Копка лунок.
Для того чтобы сделать опорные лунки, используется садовый бур. Лучше, если он будет бензиновым с диаметром шнека примерно 25 см. Лунки должны уходить в землю под углом 90°.
При отсутствии бура можно воспользоваться лопатой. В этом случае работать будет сложнее, поскольку необходимо сделать круглые ямки глубиной 50 см и диаметром 25 см.
Лунки делают в отмеченных местах, в которых планируется установка опорных столбов.
4. Крепление опор.
Устанавливать опорные столбы для 3D-забора можно несколькими способами:
- цементированием;
- бутованием;
- при помощи винтовых свай.
Второй и третий способы используются нечасто. Если высота секций сварного ограждения достигает 2 м, то опорные столбы должны быть трехметровыми. Для придания готовой конструкции прочности трубы должны быть углублены на треть своей высоты. Нижний участок опоры устанавливается в лунку, при этом на полметра он должен быть вбит в грунт. Еще полметра заливается бетонным раствором.
Монтаж сварного 3D-забора выглядит следующим образом:
Опорный столб помещают в лунку. При помощи кувалды его вбивают в грунт на 50 см
При вбивании опорного столба важно не повредить расположенную сверху трубы заглушку, поэтому необходимо использовать прокладку, в качестве которой подойдет, например, доска. В процессе монтажа нужно следить за тем, чтобы столбы располагались строго вертикально
Сделать это без помощников достаточно проблематично
В процессе установки один из подручных должен направлять опору, а второй контролировать ее с помощью уровня.
После установки все опоры необходимо забетонировать. Ускорить работу поможет использование бетономешалки. Лопатами лунки заполняют бетонным раствором. Последний уплотняют арматурными прутьями путем штыкования, в процессе которого пруты втыкают в смесь, выгоняя из бетона воздушные пузырьки. Затем необходимо дождаться, пока бетон полностью затвердеет (это произойдет примерно через 2 недели).
5. Крепеж секций.
Последний этап в установке сварного 3D-забора заключается в монтаже ограждающей сетки к опорным столбам. В качестве основного крепежного элемента выступают П-образные пластиковые хомуты, фиксирующие секцию ограждения и прижимающие ее к трубе.
Для крепления одной опоры нужно минимум четыре хомута, которые располагаются сверху, снизу и в середине трубы на равном расстоянии. После этого монтаж ограждающей конструкции завершен.
Это интересно: Ландшафтный дизайн дачного участка площадью 10 соток
Этапы возведения конструкции
Монтаж
Установка панелей ограждения
Панель ограждения необходимо монтировать в направлении ребрами жесткости от столба.
В случае, если остаток проема до крайнего столба не равен ширине панели, необходимо подрезать панель в размер при помощи ножниц по металлу. Обрезанные края панели необходимо подкрасить в нужный цвет при помощи специального штрих-корректора, во избежание возможной коррозии металла.

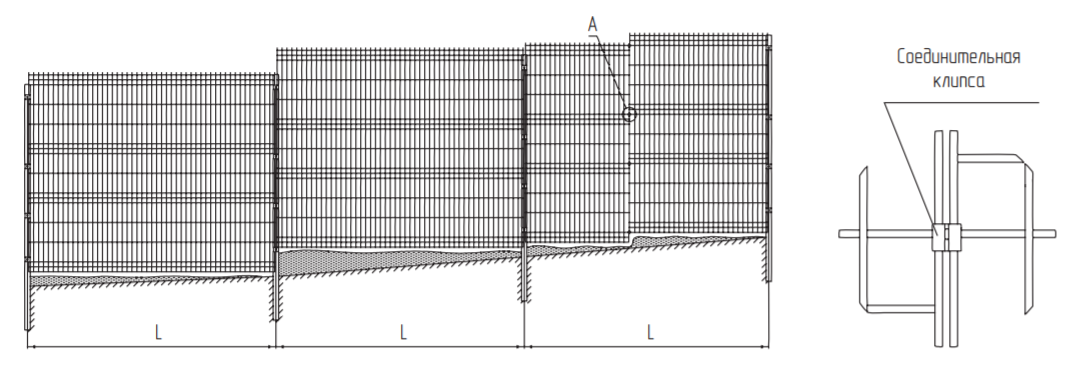

Перепад по высоте
Установка панелей ограждения в случае перепада высоты осуществляется тремя вариантами:
Вариант 1
Установить следующий столб выше предыдущего на высоту перепада (в случае если длина столба позволяет).
Вариант 2
Если длина столба не позволяет, сместить по высоте только панель.
Вариант 3
Сместить панели, крепящиеся в одном пролете, и закрепить их соединительными клипсами.
Виды 3D-сеток
То, что забор из сетки Гиттер имеет большую популярность, говорит тот факт, что сегодня отдельные виды ограждений получили свои собственные названия. Это связано с тем, что именно в таких местах и используется ограждение:
- дачный вид ограды;
- промышленный;
- режимный;
- спортивный.
Для дачных условий используется обычная сетка диаметром 3–4 мм. Размеры секции также стандартные: 2 метра в высоту и 2,5 – в длину. Обычно в дачном варианте имеется четыре изгиба через равное расстояние.

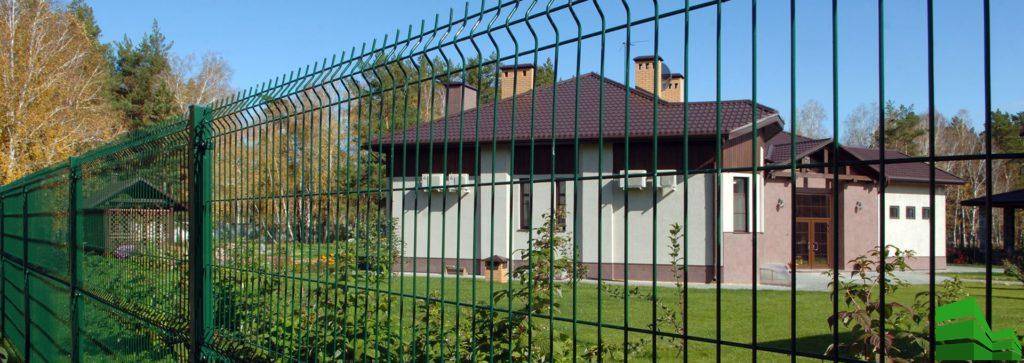

Ограда частного дома
Для ограждения промышленных объектов используется ограда высотой 2 или 2,5 метра. Сетка имеет толщину проволоки, требуемую заказчиком. Установка осуществляется на профильной трубе или опорах, входящих в состав комплекта.
Режимный тип ограды отличается использованием более толстой проволоки и специальных дополнительных устройств. К таким устройствам относятся кронштейны для монтажа колючей проволоки или режущей ленты.
Для предотвращения подкопа под ограждение в комплект включаются специальные противоподкопные экраны. Нетрудно догадаться, что такой забор нужен для охраны важных объектов инфраструктуры и воинских частей.
На фото изображена типовая изгородь.
Разнообразие стоек
Спортивный тип ограды устанавливается для ограждения мест занятий спортом. Впечатляют и размеры сетки: ее высота может быть до 4 метров, а если понадобится, то и до 6. Спортивная сетка, кроме того, не имеет верхнего антивандального ряда, поверху идет два прута усиления.

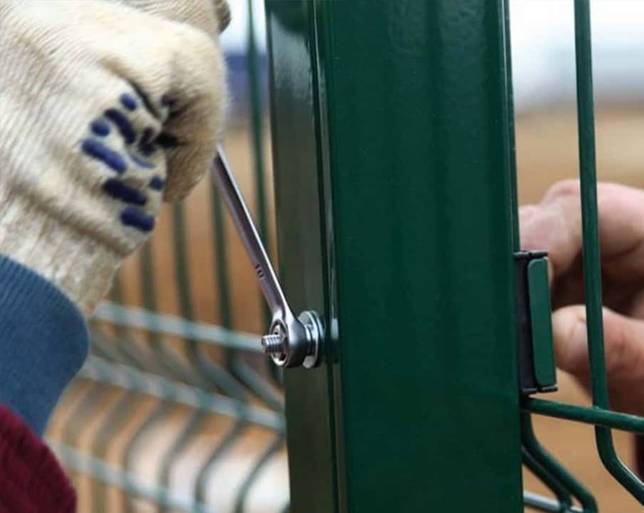

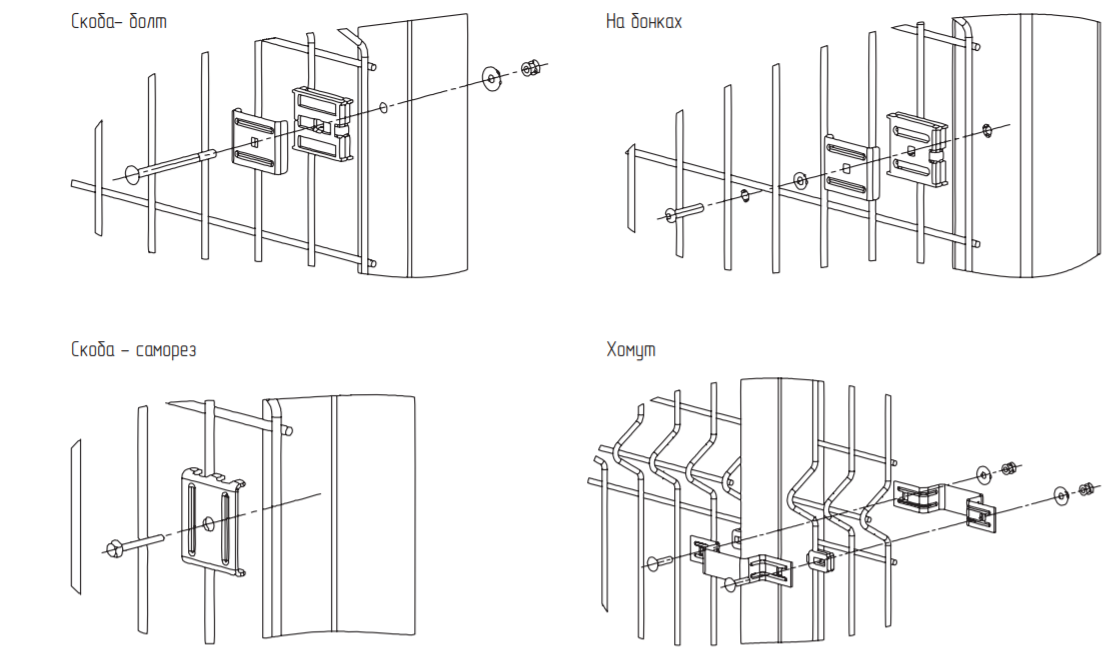

Как и чем крепить секции
Полимерный 3D забор можно монтировать самостоятельно. Такая часть процесса не вызовет трудностей даже у малоопытных строителей. Компании-изготовители выпускают секции с одинаковой шириной и готовыми отверстиями для фиксации на опоры. Это позволяет устанавливать его как конструктор. К модулям прилагается комплект материала для крепления – скобы, пластинки прижимного типа с болтами и гайками, а еще хомуты. Единственной проблемой стане наличие на столбе одного ряда отверстий, а второй потребуется проделать сверлом по металлу при соблюдении углов. Для этого можно использовать специальный вид саморезов.
( Пока оценок нет )
Олег Сомов/ автор статьи
Конструктивные особенности и размеры забора
Теперь детальней остановимся на стандартной конструкции металлического 3Д забора. Она несложная и состоит из таких частей:
Секции из металла, которые скреплены друг с другом. Именно модульные панели можно назвать самой габаритной частью забора. В зависимости от фирмы-изготовителя, размеры модульных панелей могут отличаться. К тому же в продаже есть не только стандартные размеры. Фирмы предлагают создание проекта по индивидуальному заказу с учетом ваших личных параметров.
Опорные столбы. Без них никак не обойтись. Именно к ним приваривается секция 3d для забора. Если говорить о форме опорных столбов ограждения, то она бывает разная. Самые ходовые варианты: столб круглого и квадратного сечения. Обычно столбы делаются из металла, толщиной листа 1,5–2 мм. Благодаря этому элемент становится надежным, прочным и долговечным. А чтобы внутрь столба не проникали разного рода осадки, мусор и пыль, они оборудуются специальными заглушками
Обратите внимание! Комплектация столбов может быть разной. Некоторые производители дополняют их особыми винтовыми опорами. К тому же в продаже можно найти модели, имеющие металлические фланцы
К тому же в продаже можно найти модели, имеющие металлические фланцы.
Фурнитура. Она нужна для надежного соединения всех элементов. Это специальный комплект, в который входят крепежные элементы. Без них монтаж 3d забора не выполнить никак нельзя. При монтаже используются следующие элементы: металлические скобы, прижимные пластины и особые хомуты из пластика. Дополнительные элементы. Если заказчик недоволен тем, что конструкция очень прозрачная, к панелям могут прикрепляться другие панели. Часто для этой цели используется поликарбонат с разной фактурой и окрасом. Иногда прибегают к профнастилу. Стоимость этих материалов невысока, поэтому сильно по бюджету такая модернизация не ударит.
Заметка! Поликарбонат выглядит красиво и обладает полупрозрачной фактурой. Он имеет и особое строение. В продаже можно найти ровные и рельефные полотна, все зависит от желания пользователей.
А какие размеры конструкций можно найти в продаже? Существуют стандартные соотношения размеров, которые мы рассмотрим.
Первый вариант ограждения
Панель или секция имеет размер 250х103 см. Размеры ячейки в таком случае могут быть 20х5 см или 10х5 см. Количество ребер – 3 шт.
Существует стандартная схема обработки конструкции. Для начала наносится цинк. Именно с оцинковкой прутья прослужат намного дольше. Ведь оцинкованная поверхность будет противостоять перед коррозией. Следующий этап обработки – нанокерамика. Она покрывается поверх слоя цинка. Она служит в качестве дополнительной защиты от коррозии и других отрицательных факторов: сохой и горячий воздух, перепады температур, ультрафиолетовые лучи.
Заключительным этапом является нанесение полимерного покрытия. Это декоративный и защитный слой, который и виден нам. Он указывает на цвет забора, а также защищает его от внешних факторов: сколов, царапин, трещин и т. д.
Второй вариант ограждения
Размер секции составляет 250х153 см, при габаритах ячеек в 20х5 и 10х5 см. Количество ребер такое же и составляет 3 шт. на секцию.
Существуют и другие характеристики, которые нужно знать каждому, перед тем как приобрести этот вид ограждений. Первый из них – диаметр прутьев. Он разнится в зависимости от конструкции и фирмы изготовителя. Оптимальные показатели сечения 4–8 мм. Выступ прутков сверху находится в диапазоне 25–27 мм. По словам специалистов, минимальная толщина прутка должна быть 3,7 мм. Это позволит забору прослужить много лет, быть надежной и прочной. Однако, есть производители, которые экономят и уменьшают толщину прутков
Потому при покупке нужно уделить этому особое внимание
Если говорить о высоте, то оптимальными показателями еврозабора 3D считается высота конструкции в 2 м. Практически все фирмы создают именно такие размеры заборов. Если нужно сделать конструкцию выше, то по индивидуальному заказу высоту можно увеличить.
Обратите внимание! Так как металл боится влаги и при прямом контакте с ней начинает ржаветь, то в целях защиты и продления эксплуатационного срока, производители наносят на поверхность несколько защитных слоев. Если при транспортировке повредить их, забор может со временем поржаветь. При обнаружении царапин, это место требуется закрасить
При обнаружении царапин, это место требуется закрасить.
