Проведение расчетов
Прежде чем отправиться за инструментарием в супермаркет, необходимо произвести соответствующие расчеты. Вы должны заранее знать, сколько и чего вам требуется приобрести.
Основной расчет заключается в выяснении общей длины для рамочной трубы. Существует простой часто используемый способ, благодаря которому можно легко рассчитать оптимальную длину будущего изделия:
ШП*1,5 = ШС,
где ШП – ширина проезда, ШС – ширина створки.
То есть, если проезд в ваш двор в ширину занимает территорию в 3 метра, значит, ширина самой створки должна быть равна 4,5 м. С чем это связано? Все дело в том, что опора, по которой движется створка, находится в стороне от самого столба ворот. Будучи заведенной роликовыми опорами в направляющий рельс, створка фактически превращается в консоль и передвигается, не касаясь при этом поверхности въезда.
Соответственно, для конкретной створки необходимо подобрать соответствующей длины направляющий профиль – металлическая составляющая, прикрепляемая к низу створки и перемещаемая вместе с ней по роликовой рейке. И здесь есть важная закономерность, которой нужно неукоснительно следовать во избежание казусов с креплением:
- при длине створки в 4,75 м длина направляющего профиля должна быть равна 5 м;
- при длине створки в 6 м длина направляющего профиля должна быть равна 6 м;
- при длине створки 7,5 м длина направляющего профиля должна быть равна 7,0.
Немаловажно также учитывать вес, поскольку от этого будет зависеть вид кареток и величина верхних и нижних улавливателей, а также прочих деталей. Если длина установки равна 6 м, то вес готового изделия приближается приблизительно к 600 кг
Здесь многое зависит от материалов и обшивки. Если это пятиметровое полотно, то вес ворот будет колебаться от 500 до 550 кг, и т.д.

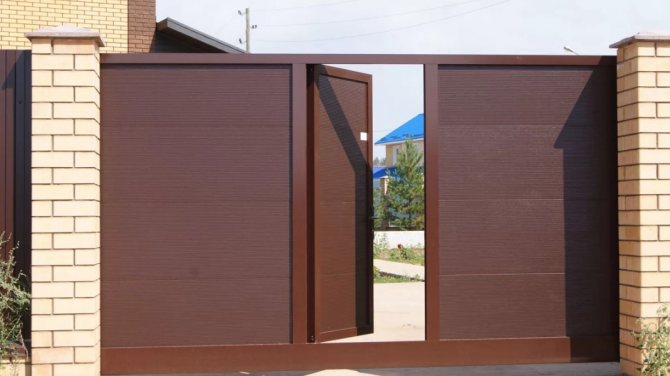

Калитка в откатных воротах

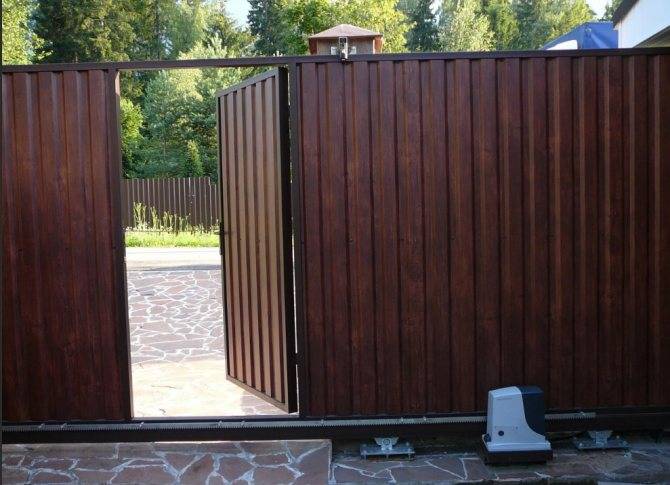

При желании в полотно можно встроить калитку. С одной стороны, это практично, поскольку не нужно каждый раз приводить в движение всю систему. К тому же при частом открывании оборудование может износиться раньше времени.
С другой стороны, возникают некоторые неудобства. Через довольно высокий порог сложно перенести коляску, велосипед, или вы просто можете споткнуться. В работе электропривода предусмотрен режим установки калиточного прохода, которым можно воспользоваться при необходимости.
Простое и функциональное решение — устройство калитки вне конструкции ворот на отдельных опорах. Тогда заходить и выходить можно будет беспрепятственно, а ресурс оборудования не расходуется.

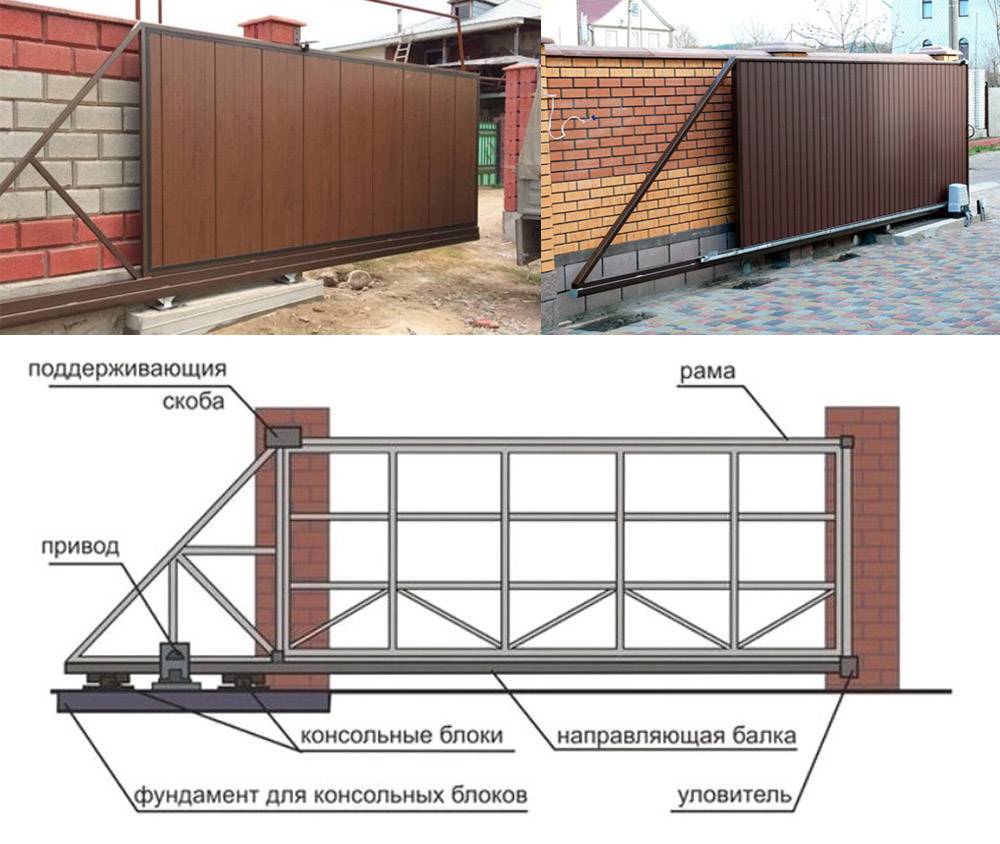

Устройство откатных ворот
Схема откатных ворот
- Направляющая балка
- Опора роликовая (тележка)
- Ролик концевой съёмный
- Ловитель нижний
- Ловитель верхний
- Верхний фиксатор с роликами (кронштейн)
- Подставка
На фундаменте для сдвижных (откатных) ворот установлены две несущие роликовые опоры. К нижнему краю полотна для откатных ворот приварена направляющая балка. Опоры воспринимают основную нагрузку от ворот и обеспечивают перемещение створки. Опоры монтируются на подставки либо при помощи закладных болтов.
В консольной части ворота устанавливаются на несущих роликовых опорах. Ролики опор находятся внутри несущей балки. Откатные ворота такой конструкции легко открывать вручную, она обеспечивает надежную работу привода в зимнее время.
Необходимое условие при изготовлении сдвижных ворот
Створка ворот должна быть жёсткой для того, чтобы выдерживать весовые и ветровые нагрузки. Полотно не должно изгибаться под собственным весом. Направляющая приваривается к жёсткой створке.

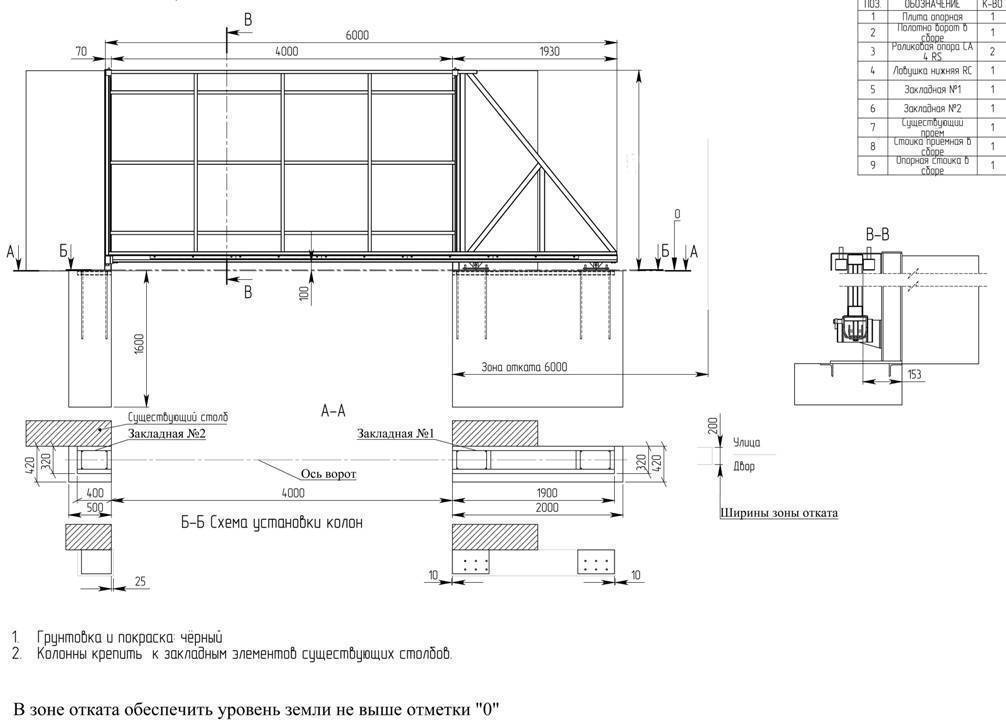

Чертежи откатных ворот
Для изготовления внешней рамы ворот используется профильная труба 60х40х2 мм, обрешетка изготавливается из трубы 20х20х1,5 мм. Чертеж рамы ворот для проема шириной 3 метра приведен ниже:
К готовой конструкции рамы ворот приваривается направляющая (на чертеже представлена направляющая «ЭКО» от РОЛТЭК)
Выбор комплектующих
Тип комплектующих для откатных металлических ворот подбирается исходя из общего веса устанавливаемых ворот, ширины перекрываемого проема и высоты плотна ворот. Основным элементом конструкции откатных ворот, определяющим работоспособность и долговечность является направляющая. Рекомендуем использовать комплектующие для ворот Ролтэк.
Изготовление и монтаж
Изготовить откатные самонесущие ворота своими руками и осуществить монтаж откатных ворот можно, зная некоторые особенности монтажа и конструкции откатных ворот. Полотно откатных ворот движется вдоль забора со стороны участка (дома). Поэтому необходимо предусмотреть место, куда будет откатываться полотно ворот.
На схеме — вариант с правой стороной отката ворот. Ворота движутся вдоль забора изнутри территории, поэтому надо предусмотреть, чтобы их движению не было помех. Расстояние, куда будут откатываться ворота должно быть больше ширины проема ворот на размер консольной части (часть, которая не закрывает проем и служит противовесом).
Длинна консольной части – это, примерно, 1/2 ширины проема. Соответственно участок, необходимый для движения ворот, в длину должен быть не менее, чем ширина проема *1,5 а в ширину, обычно, достаточно 400 мм. Если проем соответствует требованиям, то Вы можете установить откатные ворота.
Для монтажа откатных ворот своими руками потребуется:
- Заложить фундамент: разметить яму и вынуть грунт, изготовить и установить закладной элемент, залить яму бетоном
- Если ворота будут автоматизированы, сделать разводку кабелей
- Установить ворота и ответный столб
- Установить автоматику для откатных ворот
Откатные ворота. Вариант 1
Требования к конструкции
Чтобы ворота были надежными и долговечными, их следует правильно подобрать. Итак, конструкция должна отвечать следующим критериям:
- Установка должна быть достаточно жесткой для выдерживания существенных нагрузок (ветровых и весовых).
- Балка-направляющая фиксируется к раме с помощью сварочного аппарата, а само полотно ворот не должно прогибаться под собственным весом.
- Все комплектующие подбираются в соответствии с массой, высотой и шириной конструкции.
- Откатываемый элемент должен передвигаться вдоль ограждения с внутренней стороны, потому там должно быть достаточно пространства для воротной створки.
Изготовление бетонного основания
Разметка ямы под фундамент для откатных ворот
В стороне отката ворот, начиная от края проема, вдоль забора отложите расстояние равное половине ширины проезда (это размер бетонного основания в длину). Отступите от плоскости забора примерно 500 мм в глубину территории, по всей длине этого отрезка, и Вы получите периметр ямы, необходимой для изготовления фундамента откатных ворот.
Если столбы забора не могут быть использованы в качестве опорных для откатных ворот – надо с противоположной стороны проема, напротив ямы под бетонное основание, разметить яму под ответный столб. Яма должна быть расположена таким образом, чтобы установленный в ней столб мог примыкать к линии забора изнутри, не заужая проем.
Если ворота будут автоматизироваться, то нужно предусмотреть возможность прокладки кабеля под проезжей частью между столбами. Для этих целей используйте металлическую или пластиковую трубу с внутренним диаметром не менее 25 мм.
Выемка грунта
Грунт вынимается на глубину, превышающую глубину промерзания, не менее 200 мм. Для Подмосковья глубина промерзания – 1,5 м., соответственно глубина ямы под фундамент – не менее 1,7м.
Изготовление закладного элемента
Для изготовления закладного элемента Вам потребуется швеллер 16, длинной равный длине ямы под бетонное основание, и арматура d 12 для связей и арматурной решетки. Сначала к заготовке из швеллера привариваем отрезки арматуры или уголки, в длину приблизительно по 1500 мм.
Далее привариваем поперечные связи из той же арматуры.
Установка закладного элемента в готовую яму
Получившуюся конструкцию опускаем в яму арматурой вниз и фиксируем так, чтобы боковая поверхность швеллера вплотную прилегала к имеющемуся столбу забора. Тело швеллера должно располагаться строго горизонтально (используйте уровень) и параллельно линии движения ворот.
Особое внимание стоит обратить на уровень расположения верхней плоскости закладного элемента относительно уровня дорожного покрытия в проеме ворот. От того, на каком уровне, по высоте будет установлен закладной элемент, зависит зазор от дорожного полотна до нижней кромки ворот
Если закладной элемент установлен вровень с уровнем дорожного покрытия, то при использовании регулировочных площадок, минимальный зазор под воротами (расстояние от дорожного покрытия до нижней кромки полотна ворот) составит 100-110 мм. Увеличить зазор на несколько сантиметров при помощи регулировочных площадок возможно, а уменьшить зазор уже не получится (при условии сохранения технологичности крепления опорных роликов).
В случае если стандартный зазор в 70-100 мм Вас не устраивает, устанавливать закладной элемент необходимо по уровню ниже проезжей части на желаемое расстояние.
Отдельно хочется остановиться на случаях, когда столбы забора нельзя использовать, как опорные для откатных ворот или же когда верхняя кромка ворот декорируется «короной» или пиками, а так же на случаях, когда есть необходимость установки двух опорных столбов.
Два опорных столба рекомендуется устанавливать на глухие откатные ворота, перекрывающие проем более 4500 мм, для увеличения стабильности полотна откатных ворот при парусных нагрузках, в период открывания-закрывания.
Необходимо подготовить один или два опорных столба, в зависимости от случая, который соответствует ситуации (слабые столбы или широкие ворота). Размер столбов должен быть на 50 мм больше высоты от фундаментного основания до верхней кромки ворот. Готовые столбы (или столб) устанавливают в яму и связывают с закладным элементом так, как показано на рисунке.
Закладная деталь для откатных ворот с двумя опорными столбами.
Заливка ямы бетоном
После того как Вы установили закладной элемент, необходимо залить яму бетоном. Уровень бетона в яме не должен покрывать поверхность закладного элемента. После того, как Вы залили закладные бетоном, необходимо дать время бетону застыть, не менее 6 суток.
Условия установки
Ограничения на установку
Схема откатных ворот
Монтаж откатных ворот консольного типа невозможен или сильно затруднен, если:
- Вдоль забора с той стороны, куда будет откатываться створка, нет свободного пространства, равного полуторной ширине проема. Сдвижная створка занимает много места за счет своей технологической части, которая помогает равномерно распределить нагрузку на консольный блок
- Забор расположен под углом относительно линии проема или построен не по прямой. Участок под сдвинутую створку должен быть прямым и находиться в одной плоскости с проемом
- Рельеф почвы на участке под створку имеет заметные неровности, перепады высоты. Выравнивание потребует большого объема земляных работ
Калитку в заборе делают со свободной стороны проема. Не следует использовать ворота в качестве калитки, так как это ускоряет износ механизмов, их придется заменить раньше расчетного срока эксплуатации.
Плюсы и минусы откатных ворот
Главное преимущество — удобство применения. Достаточно широкие ворота можно открыть без затруднений. Нет необходимости в обустройстве большой подъездной площадки, поскольку полотно сдвигается вбок.
Даже при сильном ветре отсутствует риск самопроизвольного закрывания и повреждения автомобиля. К тому же конструкция легко оборудуется электрическим приводом. Не выходя из машины, можно открыть ворота и заехать на участок.
Отдельно о преимуществах консольных откатных ворот:
- не имеют ограничений по высоте;
- внизу остается небольшой просвет, поэтому снег, лед или налетевший песок не затрудняют их работу;
- высокое сопротивление ветровым нагрузкам.
Ролики, обеспечивающие движение полотна, находятся внутри балки, что защищает механизм от внешних воздействий, а также позволяет пользоваться воротами без лишних усилий.
Недостатки ворот-консолей:
- сложность изготовления;
- длина бокового пространства для отката не менее 1,4-1,5 ширины проема.
Если нет возможности обеспечить необходимый откат, консольным воротам некуда сдвигаться. Установить их на коротком участке не удастся.
Конструкции

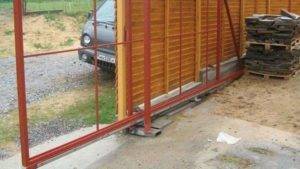

Откатные механические ворота
Далее устанавливают два опорных столба для которых бурят отверстия глубиной равной одной третьей части от длины трубы с диаметром в 2-3 раза больше, чем сечение трубы. На дно углублений засыпается песок и щебень, заливается бетонный раствор. Такая же подушка укладывается в траншею. Сверху идёт арматура и всё бетонируется.
Устанавливаются крайний и направляющий столбики с трубой крупного диаметра для крепления створки ворот. Створку делают с противовесом. Так называемым хвостовиком.
Правильно рассчитанная масса каркаса, обшивки, противовеса, замков даст гарантию долгосрочного использования конструкции фундамента.
По готовым чертежам делаем металлические заготовки для рамы откатных ворот. Очищаем их от грязи и ржавчины. Свариваем по схеме под нужными углами.
Следующей к раме добавляется направляющая балка. Она приваривается к нижнему краю каркаса. А на ее концы устанавливаются резиновые заглушки для затруднения попадания внутрь воды и мусора.
Чтобы установить верхний и нижний улавливатели, к опорному столбу приваривают швеллер, монтируются ролики и на каретку надевается консоль. Улавливатели окончательно регулируются и начинается монтаж обшивки откатных ворот.
Автоматические откатные ворота
Существует множество вариантов электроприводов для автоматизации откатных ворот. Они обычно, оснащены двигателем с самозапирающимся редуктором и модулем с электронной системой управления. Питание автоматики происходит от сети. Также работает и в ручном режиме, если напряжение отсутствует.
Чтобы подобрать подходящий вариант автоматики, нужно рассмотреть технические характеристики этой продукции. Профиль безопасности, зубчатую рейку с упором для концевых выключателей. Фотоэлементы, распределительную коробку с приводом, блоком управления и радиоприёмником. Привод устанавливают у ворот.
Перед приобретением и установкой привода следует определиться с ключевыми факторами механизма. Мощность автоматики должна соответствовать весу и размеру откатных ворот. Привод с малой мощностью для ворот с большим весом быстро выйдет из строя.
Питание от сети для маломощных двигателей может быть минимальным. Для более сильных, возможен стандартный вариант запитки в 220В. Блок питания используется не всегда. Нужно смотреть на уровень шума от привода.
И конечно, нужно рассматривать, климатические особенности местности, на которых монтируются откатные ворота. Не все автоматы могут справиться с морозом или сильной влажностью.
Откатные ворота: вариант 2
Теперь рассмотрим бюджетный вариант «вечных» откатных ворот с шестью точками крепления.
Как видно из рисунка, система работает по принципу «чем проще, тем надёжнее», что и подтверждается многолетней практикой использования. В конструкции применены самодельные ролики, которые выточили на токарном станке.
Подшипники вставляются в ролик внатяг, после чего узел монтируется на «палец», приваренный к столбам. Ролики фиксируются болтами.
Воротам уже несколько лет. Работают, как часы. Местами только ржавчина появилась. Ничего нигде не провисло. Видел подобную успешно работающую конструкцию, которой лет 30.
Конструкция получилась настолько удачной и доступной для повторения, что многие пользователи захотели обзавестись подобными откатными воротами. Например, ниже приведена схема ворот от пользователя портала с ником Костя11.
А это ворота от mibo1.
Для изготовления ворот участник портала использовал трубу диаметром 76 мм и толщиной стенки 3.5 мм. Ширина «чистого» въезда – 4.6 м + калитка. Итого: 5.6 м. Расстояние между опорами – 2.1 м. Перемычки – труба диаметром 57 мм, с толщиной стенки 3 мм, стоят через каждые 1.4 м. В роликах работают 2-х рядные подшипники. По словам пользователя, ворота открываются очень легко.
Для опорных столбов взяли квадратную трубу «сотку» 10х10 см. Толщина стенки – 4 мм. Труба забетонирована на глубину в 0.7-0.8 м, в бетонные отбойники въезда через канаву. Длина отбойника – 2700 мм. Высота – 1200 мм. Ширина – 300 мм.
Опорные столбы соединены друг с другом по вертикали, а также по диагонали — укосиной, для которой использовалась труба диаметром 76 мм с толщиной стенки 3.5 мм. Снизу приварен уголок 40х40х4 мм.
И в завершении статьи – ещё одна конструкция откатных ворот.
В темах на FORUMHOUSE описывается, как сделать откатные ворота с верхним подвесом, и как собрать самые бюджетные и надёжные откатные ворота своими руками.
