Монтаж на раздвижные двери
При монтаже ручек для раздвижных дверей нужно иметь при себе дрель, перьевые сверла, простые сверла и фрезерный станок с фрезой в виде цилиндра. Ручка представляет из себя продолговатую вкладку, которая углубляется в дверь. Как и в предыдущем случае нужно определиться с высотой расположения. Затем обведите пластиковый вкладыш карандашом на дверное полотно.
Дрелью с перьевым сверлом 25 мм сверлите отверстия на глубину 13 мм очень близко друг к другу внутри контура. Затем выберите все стамеской или долотом. При наличии фрезерного станка сделайте это фрезой. Так отверстие будет аккуратнее. Теперь вставляете в отверстие пластиковый вкладыш и закрепляете его саморезами или шурупами. Прикладываете на нее накладку и прижимаете до щелчка.
Если у вас круглая ручка для раздвижных дверей, тогда ваша задача значительно упрощается. Вам нужно лишь сделать отверстие с помощью сверла необходимого диаметра. Дальше все так же, как и с продолговатой ручкой. На раздвижные двери также можно установить замок или торцевой захват.
Несмотря на кажущуюся простоту, установить ручку на межкомнатную дверь может быть непросто. И если вы в чем-либо не уверены, лучше обратитесь к специалистам или к тому, кто имеет опыт в подобных делах. Ведь ошибка может испортить вам дверь или ручку.
Классификация дверных ручек
Существует несколько критериев разделения ручек, в основе которых лежат не только конструктивные особенности приспособления, но и принцип работы. Итак, первая группа – это отличия по способу установки. Здесь две позиции:
- врезные модели;
- накладные.
Понятно, что первая врезается в дверное полотно, для чего в последнем надо сделать отверстие. Вторая просто крепится к двери с помощью саморезов или винтов.
Вторая группа – это назначение дверного аксессуара. Здесь также две позиции: входные и межкомнатные. То есть первые устанавливаются на входных дверях, вторые на межкомнатных.
Третья группа определяет также две позиции, которые друг от друга отличаются своей функциональностью или точнее принципом работы. Здесь также две подгруппы: поворотные и стационарные. У первых есть своё дополнительное разделение, своеобразная подгруппа, в которой опять-таки две позиции:
- ручки нажимного типа;
- поворотного.
Нажимная и поворотная ручкаИсточник interyerum.ru
Понятно, что когда ставится вопрос, как разобрать дверную ручку межкомнатной двери или входной, необходимо принимать во внимание конструктивные особенности устройства. А они соответствуют типу предлагаемых изделий, классификация которых обозначена выше.. Поэтому, чтобы было понятно, о каких конструктивных особенностях идёт речь, перечислим их, ссылаясь на некоторые модели дверных ручек.
Поэтому, чтобы было понятно, о каких конструктивных особенностях идёт речь, перечислим их, ссылаясь на некоторые модели дверных ручек.
Конструктивные особенности дверных ручек

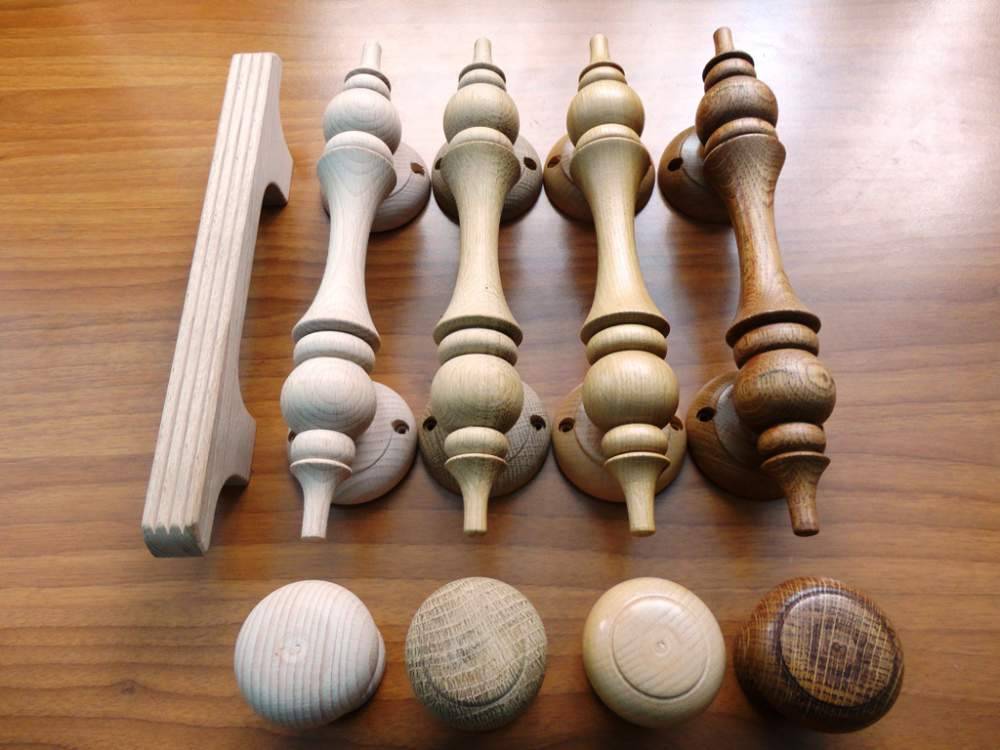

Начнём со стационарных. Их производят без каких-либо дополнительных элементов. То есть, в их конструкции нет ни защёлок, ни замков. Это самый простой вариант. Их просто прикладывают к дверному полотну и крепят через монтажные отверстия саморезами.
У таких ручек всего два назначения: перемещение двери и декоративное её наполнение. Поэтому производители сегодня предлагают огромный их ассортимент в плане размеров, формы, цвета. Они могут быть одно- или двухсторонними. Последние соединяются между собой так называемым осевым элементом. Что касается двери, на которой они устанавливаются, то это межкомнатные или балконные. На входные стационарные ручки монтируют редко.
Дверная ручка стационарного типаИсточник v-dver.ru
Теперь о нажимных моделях. Чисто конструктивно это два Г-образных рычага. Они соединяются между собой стальным стержнем, проходящим насквозь через дверное полотно. В конструкции изделия присутствует язычок, который запирает дверь, входя в отверстие в дверной коробке, расположенной напротив торца полотна. Такие ручки используют и на входных дверях, и на межкомнатных. Нажимные модели обладают большим количеством преимуществ, где хотелось бы выделить большой эксплуатационный ресурс и высокую надёжность.
Следующий тип – поворотный. Чаще производители изготавливают такие ручки или в виде шара, или в виде кнопки. Диаметр устройства – 50-60 мм. В центре располагается замочная скважина. Она может располагаться на каждой ручке или только на одной, то есть с определённой стороны. Название модель получила лишь потому, что дверь можно открыть, только повернув ручку вокруг своей оси. Часто производители комплектуют этот поворотный аксессуар блокиратором. Такие модели обычно устанавливают в туалетах и ванных комнатах. Добавим для информации, что такие ручки называют «кнобами».
Поворотная ручка для двери с замкомИсточник cdn1.ozone.ru
К сожалению, надо отметить, что у поворотных ручек невысокая прочность и эксплуатационный ресурс. Причина – большое количество вращающихся деталей, которые быстро изнашиваются.

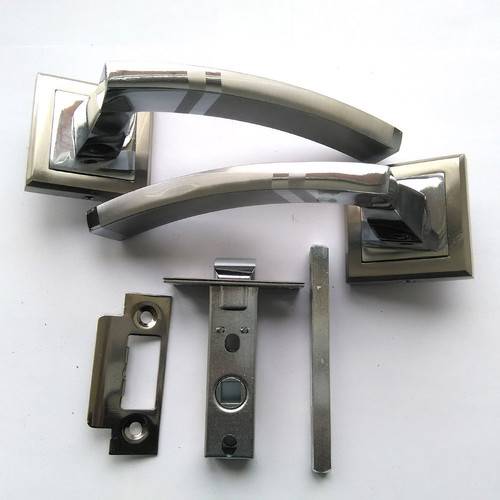

Хотелось бы отдельно перечислить составные элементы поворотных и нажимных устройств, чтобы в дальнейшем было проще понять, как разобрать ручку межкомнатной двери. В состав ручки входят:
- защёлка;
- розетка, она же планка;
- квадратного сечения штифт;
- флянец декоративный, который закрывает собой места крепления;
- пружина, с помощью которой рукоятка возвращается в исходное положение;
- ограничитель, который ограничивает ход ручки при её нажиме;
- кольцо стопорное;
- крепёжные изделия.
Комплектуются устройства дополнительно ключом, с помощью которого отжимают и снимают механизм, а также ключами, используемыми для снятия и установки ручки в межкомнатную дверь.
Элементы поворотной ручкиИсточник www.doorstore.co.uk
Виды дверных ручек
Различаются изделия материалом изготовления, дизайном, рабочим механизмом. Фурнитуру подбирают под стиль комнаты, учитывая удобство пользования. По типу крепления бывают:
Накладные. Фурнитура просто прикручивается саморезами к поверхности полотна.
Врезные. Часто идут в комплекте с замком или защёлкой. Монтаж фурнитуры предусматривает вырезание паза и сверления сквозного отверстия в теле дверного полотна.
Все врезные модели разделяются на два типа:

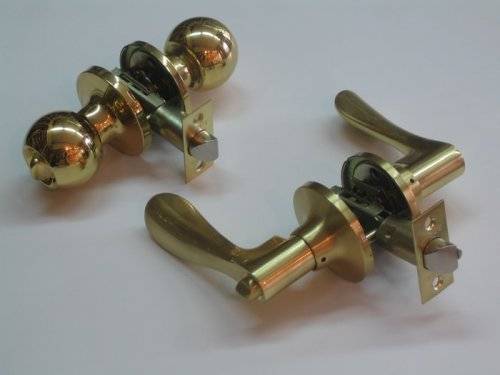

Кнобы. Фурнитура оснащена поворотным механизмом, двигающим защёлку. Обычно сама рукоятка сделана шарообразной или дисковой формы.
Нажимные модели. Функционирует механизм по аналогичному принципу, только для приведения его в действие рукоятку надо нажать. Фурнитура в комплекте с замком востребована для межкомнатных и входных дверей.
Нажимные модели в свою очередь делятся на два типа:
Механизм с ручкой и защелкой в сборе. Такие модели недорогие, но не долговечные. Быстро расшатываются и выходят из строя.
Ручка, защелка, завертка и сам механизм (с язычком или магнитный) подбираются отдельно в зависимости от предпочтений. Такие изделия качественней и надежней первого варианта.
Распространённым материалом для производства фурнитуры служат сплавы металлов или алюминий. Накладные модели могут быть сделаны из дерева. Для дорогих полотен выпускают рукоятки из камня, стекла. Самый дешёвый вариант – это пластик. Металлические элементы подвергаются хромированию или покрываются никелем.
Различаются изделия по типу замка. Простейшим запорным элементом выступает защёлка. Замок может закрываться ключом с одной или обеих сторон. В первом варианте с внутренней стороны комнаты ключ заменяет защёлка.
Как врезать замок в металлическую дверь?
Врезка замков в металлическую дверь — трудное и ответственное дело. С ним может справиться человек, умеющий обращаться с измерительным и электрическим инструментом, имеющий опыт работы с металлом
Все операции производятся с большим вниманием и аккуратностью. Работа состоит из отдельных этапов. Первый этап включает в себя подготовку нужных инструментов
Следующий этап — выбор места нахождения механизма: располагается он в 1 м от уровня пола. Можно поднять его до уровня в 1,5 м. На этом расстоянии корпус механизма прислоняется к торцу полотна и намечаются места врезки. Теперь нужно взять сверло, диаметр которого равен толщине замка, просверлить отверстия на верхней и нижней границах устройства. Болгаркой вырезается отверстие точно по разметке. Кромки обрабатываются напильником
Первый этап включает в себя подготовку нужных инструментов. Следующий этап — выбор места нахождения механизма: располагается он в 1 м от уровня пола. Можно поднять его до уровня в 1,5 м. На этом расстоянии корпус механизма прислоняется к торцу полотна и намечаются места врезки. Теперь нужно взять сверло, диаметр которого равен толщине замка, просверлить отверстия на верхней и нижней границах устройства. Болгаркой вырезается отверстие точно по разметке. Кромки обрабатываются напильником.
Основной этап подразумевает вставку корпуса в получившийся паз. Для этого необходимо наметить места для крепежных винтов. Их просверливают сверлом соответствующего диаметра и метчиком нарезают резьбу. С помощью болгарки и дрели проделываются большие отверстия под замочную скважину и ручку с 2 сторон дверного полотна. После этого механизм окончательно вставляется в паз и закрепляется винтами. Замок и все его части несколько раз приводятся в движение ключами, чтобы проверить качество выполненной работы.
После основных действий нужно размечать и устанавливать накладки. Ригели натирают мелом и плотно закрывают полотно двери. С помощью ключа шевелят ригели, чтобы остались следы мела. Они покажут места сверления отверстий для ригелей. Сверху устанавливается ответная пластина. После каждой выполненной операции нужно проверять работу механизма.
Накладной замок устанавливается реже. Делается это немного иначе. Механизм устройства находится над дверным полотном. Его нужно хорошо закрепить на поверхности полотна. Вся работа проводится в следующем порядке:
- Замок прикладывается к полотну для выполнения разметки.
- Устанавливаются крепежные штифты.
- Высверливаются сквозные отверстия для скважины.
- Механизм закрепляется на установленных штифтах, проверяется его работа.
- Замок окончательно фиксируется на полотне.
- На обратной стороне закрепляется накладка.
- Блок фиксации ригелей прикручивается к ответной стороне дверной коробки.
Если вас не пугают перечисленные условия установки запоров, можете приступать к работе. При недостатке навыков и знаний лучший выход — поручить выполнение работы мастерам.
Советы мастеров
В заключение стоит привести советы бывалых людей и мастеров, занимающихся установкой запорных устройств в двери профессионально.
- Качественный запор — отличная защита квартиры от незваных гостей. Но вместе с ним не стоит отказываться от других методов защиты: видеонаблюдения, сигнализации и др.
- При установке механизма следует на каждом этапе разметки и установки проверять его действие. Любое нарушение в разметке и сверлении отверстий может полностью нарушить работу дорогостоящего запорного устройства.
- За установленным механизмом необходимо постоянно следить. Его нужно периодически смазывать, так как старое покрытие постепенно теряет свойства.
- Ригеля обрабатываются жидкими составами в максимально выдвинутом состоянии. После этого нужно задвинуть их в первоначальное положение на 30-45 секунд. Процедура повторяется 3-4 раза.
Перед покупкой изделия следует выполнить правила выбора:
- дорогой, но качественный замок лучше 2 дешевых;
- 1 запор — мало, 3 — перебор;
- лучше устанавливать на дверь 2 разнотипных устройства;
- дешевая модель — лишняя головная боль.
Врезать в дверное полотно замок — задача несложная. Но установить замок в дверь из металла может только знающий человек с опытом работы. При установке нужно учитывать толщину металлического листа на полотне. В противном случае можно испортить как замок, так и саму дверь. А это приведет к более высоким денежным затратам. Лучше поручить выполнение этого дела профессиональным работникам.
Необходимые инструменты
Перед тем как попробовать установить ручку на межкомнатную дверь необходимо подготовить инструменты. Необязательно понадобятся все, особенно если вы приобрели самую простую фурнитуру. Для того чтобы своими руками ставить ручки и защелки на двери вам понадобятся:
- дрель;
- шуруповерт;
- набор сверл, в том числе «перо» и коронки разного диаметра;
- стамеска;
- молоток;
- саморезы;
- угольник;
- карандаш;
- канцелярский нож;
- шило;
- рулетка;
- кондуктор.
Последний инструмент является шаблоном для установки ручек. Он облегчит процесс разметки и сверления всех необходимых отверстий.
Работу по установке дверной ручки значительно облегчит шуруповерт
Инструменты
Рассматривать процесс установки будем на примере дверных ручек Apecs, весьма известных на российском рынке. Материал ручки – латунь, являющийся наиболее популярным на сегодняшний день.
Простота обработки, сравнительно невысокая цена, приятная на ощупь – эти и другие преимущества стали по вкусу, как производителям, так и клиентам.
Ниже предлагаем пошаговую инструкцию по тому, как установить дверную ручку с защелкой, но без замка.
Следует отметить, что установка круглой дверной ручки практически ничем не отличается от установки стандартной продолговатой, поэтому можете в любом случае смело приступать к работе.
Монтаж стационарных дверных ручек
Стационарные ручки делятся на две основных категории по типу крепления: накладные и врезные. Первые в считанные секунды прикручиваются в нужном месте полотна на подходящие по размеру метизы. Перед тем, как установить врезаемую стационарную дверную ручку, в полотне межкомнатной двери высверливаются отверстия насквозь, в которые ввинчивается резьбовая шпилька. По краям шпильки прикручиваются рукоятки.
Наличие как базовых слесарских навыков, так и необходимого инструмента позволяет поставить дверную ручку на межкомнатную дверь без особого труда. Главное условие — точно нанести разметку и не попасть в возможные пустоты в двери.
Установка ручек, замка и защелки
Обычно дверная ручка закрепляется посередине полотна. Если монтируется двухметровая дверь, тогда ее устанавливать нужно в метре от пола. При наличии маленьких детей допускается высоту монтажа такой фурнитуры уменьшить до 95 см. Соответственно установка врезного замка выполняется в том же месте.
Врезка замка
Установка замкового механизма в дверь проводится следующим образом:
- Замок лицевой планкой прикладывается к торцу дверного полотна в месте, где будет выполняться его врезка.
- Замковое устройство фиксируется с помощью саморезов, чтобы обеспечить его неподвижность.
- Лицевая планка замка обводится лезвием строительного ножа.
- Механизм откручивается от полотна.
- Удаляется надрезанный верхний слой материала двери.
- Запорный механизм боковой частью прикладывается к торцу полотна так, чтобы его лицевая планка не выходила за пределы сделанной выемки. После этого отмечается место, где будет установлена внутренняя часть замка.
- Высверливается размеченная часть двери при использовании дрели или шуруповерта и сверла диаметром 4-5 мм.
- Стамеской выбирается материал полотна в соответствии с размерами внутренней части замка.
На следующем этапе размечается место установки ручки. Эта операция выполняется путем прикладывания запорного механизма к боковой части полотна. При этом нужно следить, чтобы плоскость лицевой планки была в одном уровне с торцом двери. Потом карандашом отмечается место установки ручки. Затем операция повторяется, но уже с другой стороны полотна.
Сквозное отверстие под стержень ручки выполняется сверлом диаметром 10 мм. Рекомендуется использовать перо по дереву. Сверление нельзя выполнять насквозь, так как с обратной стороны можно вырвать большой кусок материала. Процесс осуществляется только до пустого пространства в полотне, которое было подготовлено под внутреннюю часть замка. Рекомендуется в проем для запорного устройства вставить кусок фанеры. Он позволит предотвратить разбитие отверстия при выходе сверла.
Установка защелки
Эта работа выполняется проще, чем врезка замка. Сначала нужно на торце полотна сделать отверстие диаметром 24 мм, глубина которого соответствует длине защелки. Для этого рекомендуется использовать перо по дереву. Затем защелка вставляется в отверстие, а ее лицевая планка обводится лезвием строительного ножа. Потом механизм вынимается и удаляется надрезанный материал с помощью стамески. В завершение просверливают отверстие для ручки так же, как и для замка.
Типы ручек
Перед тем, как перейти непосредственно к описанию процесса установки, рассмотрим типы ручек:
- стационарные;
- с нажимным механизмом;
- с поворотным механизмом.
Придя в строительный магазин, Вам предстоит выбрать ручки к новой двери, главным образом, по следующим параметрам:
1. Форма и механизм ручки. Чаще всего либо продолговатая форма, если ручка имеет нажимной механизм, либо круглая (ручки-шары), если ручка имеет поворотный механизм.
2. Материал и покрытие. Дверные ручки могут быть изготовлены из дерева, металла (чаще всего алюминия, латуни, стали и других сплавов), стекла, пластмассы и даже камня. Наиболее распространенный вариант – металлические ручки с различным покрытием, например, хромирование, никелирование и другие. От покрытия зависит цвет ручки, ее долговечность и износоустойчивость.
3. Наличие замка. Ручки, в том числе и круглые, могут с внешней стороны двери закрываться ключом, а с внутренней – защелкой.
Внимание! В магазинах можно встретить дверные ручки, как с левым, так и с правым исполнением. Поэтому перед покупкой уточните данный момент у продавца.

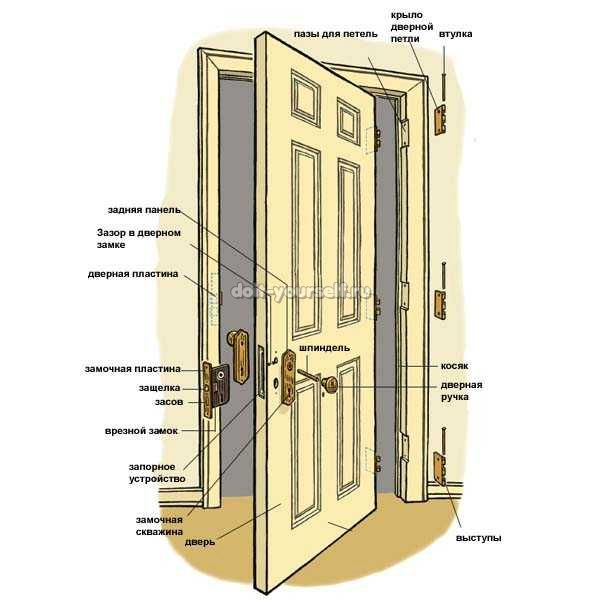

Схема дверной ручки
На видеоролике, представленном ниже, подробно рассказывается про составные части дверных ручек, и наглядно показаны все ее элементы.
Крепление дверных ручек

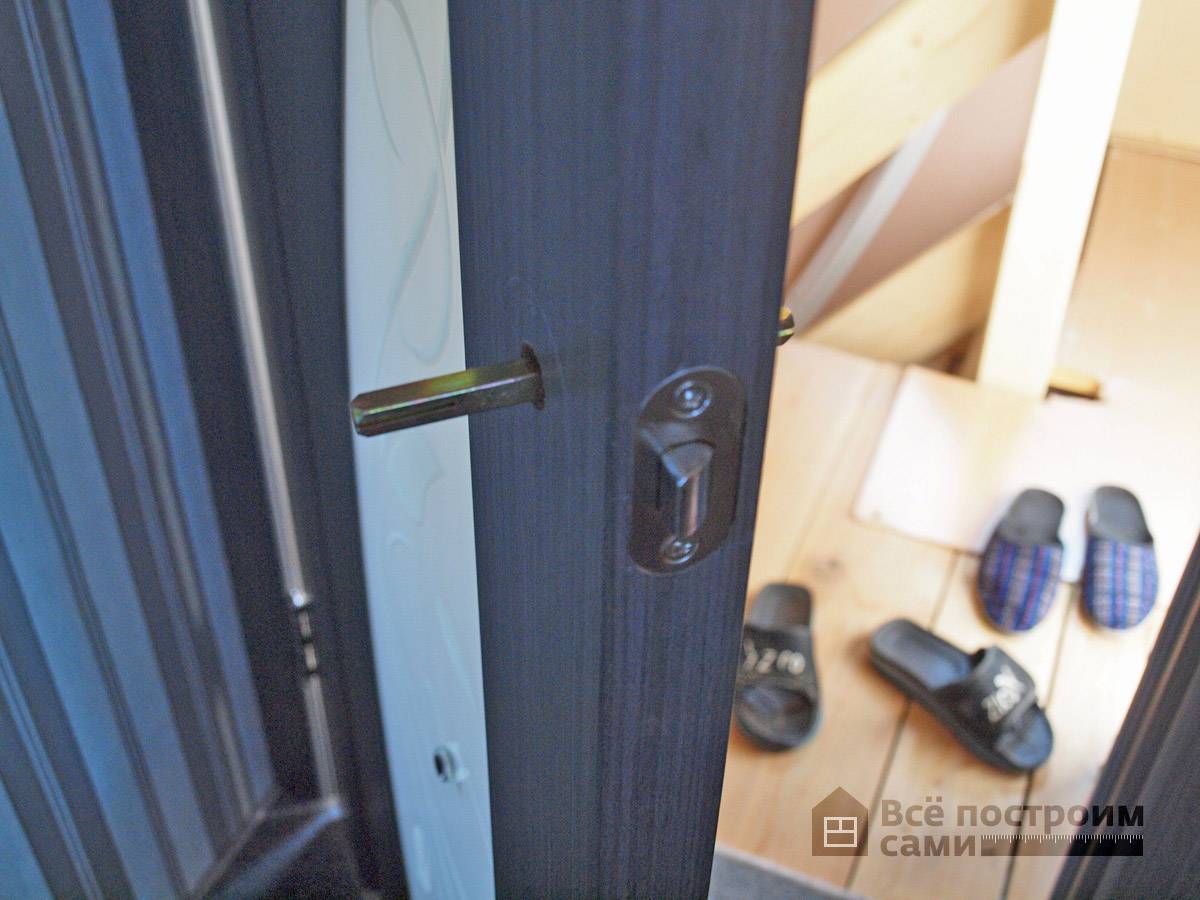

Теперь, когда защелка смонтирована, следует установить непосредственно сами дверные ручки. Сначала вставляем квадрат, входящий в комплект. Именно с помощью него будет осуществляться открытие двери.
Далее снимаем круглые декоративные накладки с резьбой. Под снятой «шляпкой» находится резьбовое основание, которое необходимо с помощью шурупов, привернуть к двери.

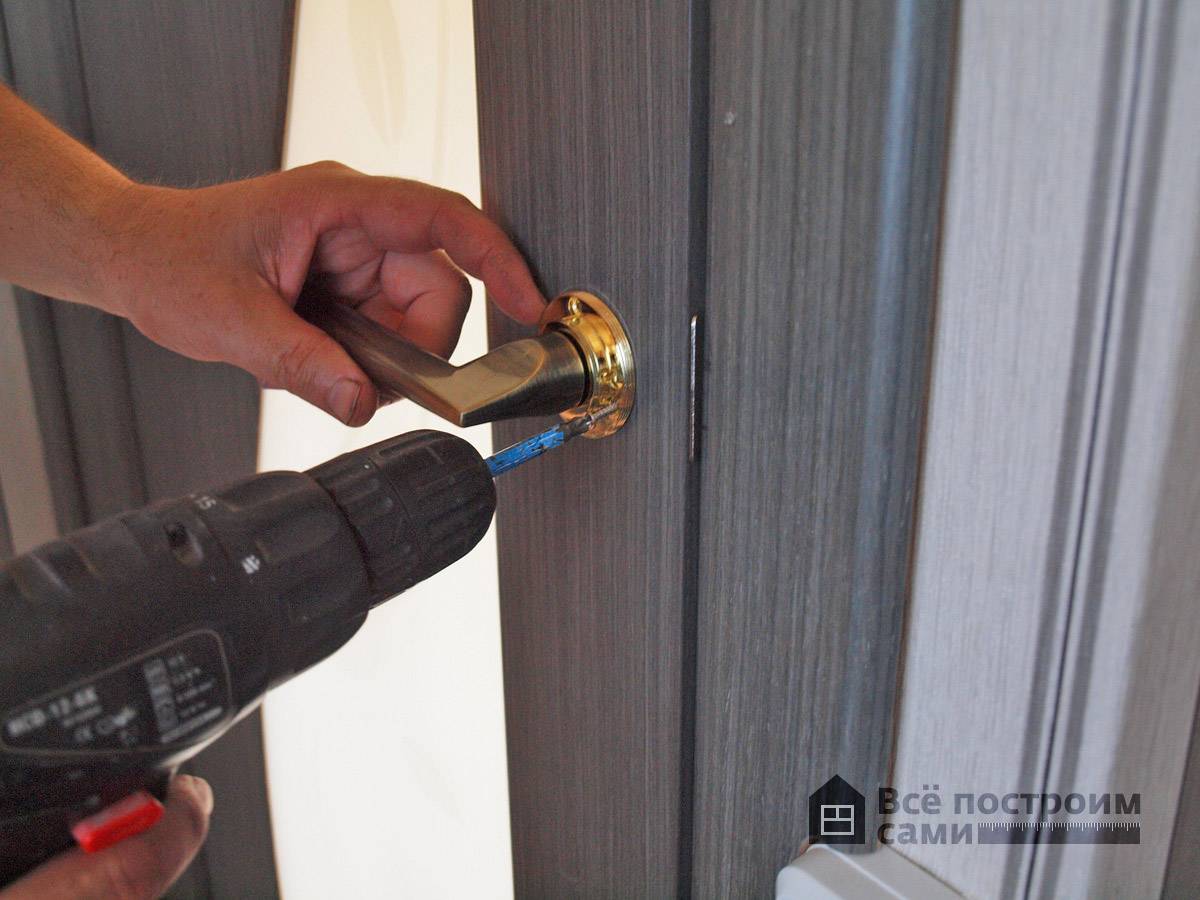

На каждой такой основе находится по три отверстия под шурупы.

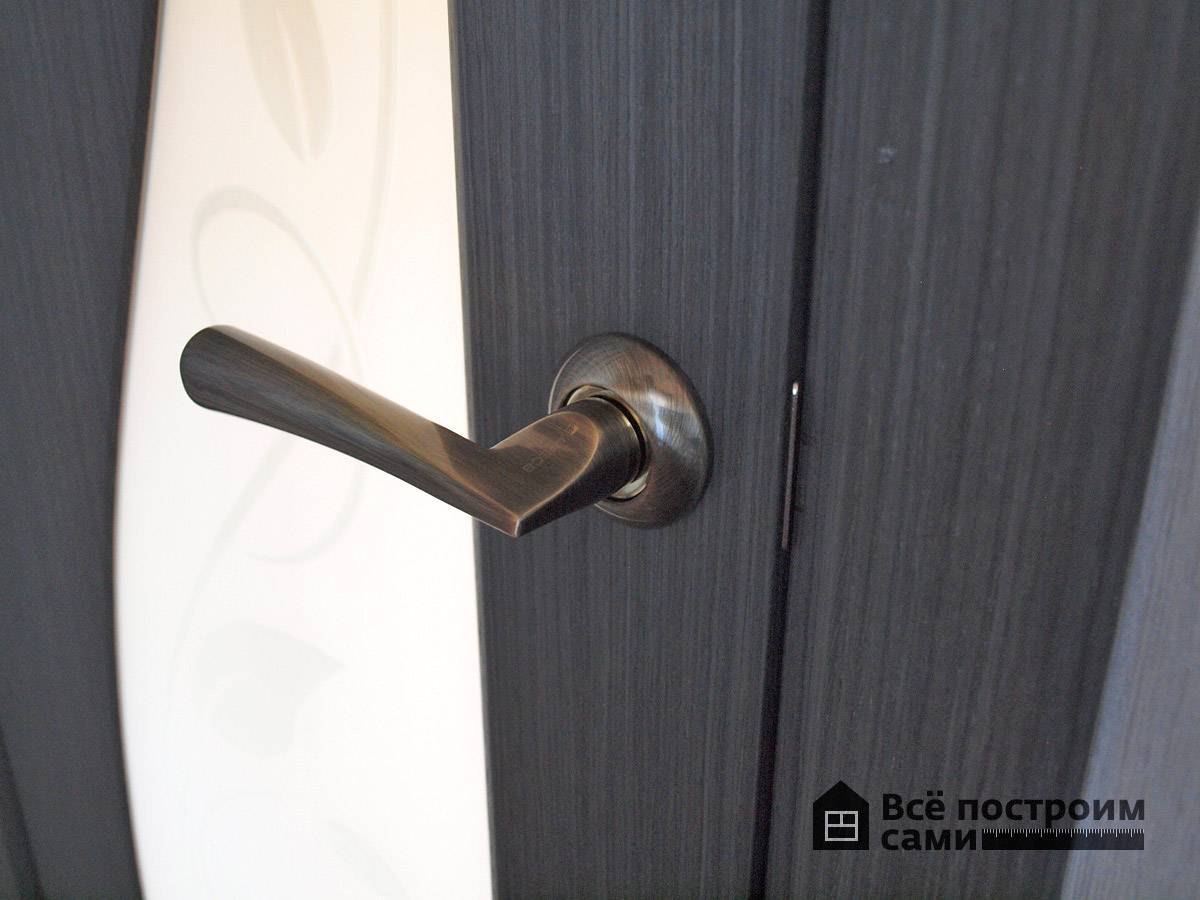

Далее снятую ранее декоративную накладку накручиваем обратно на основу.

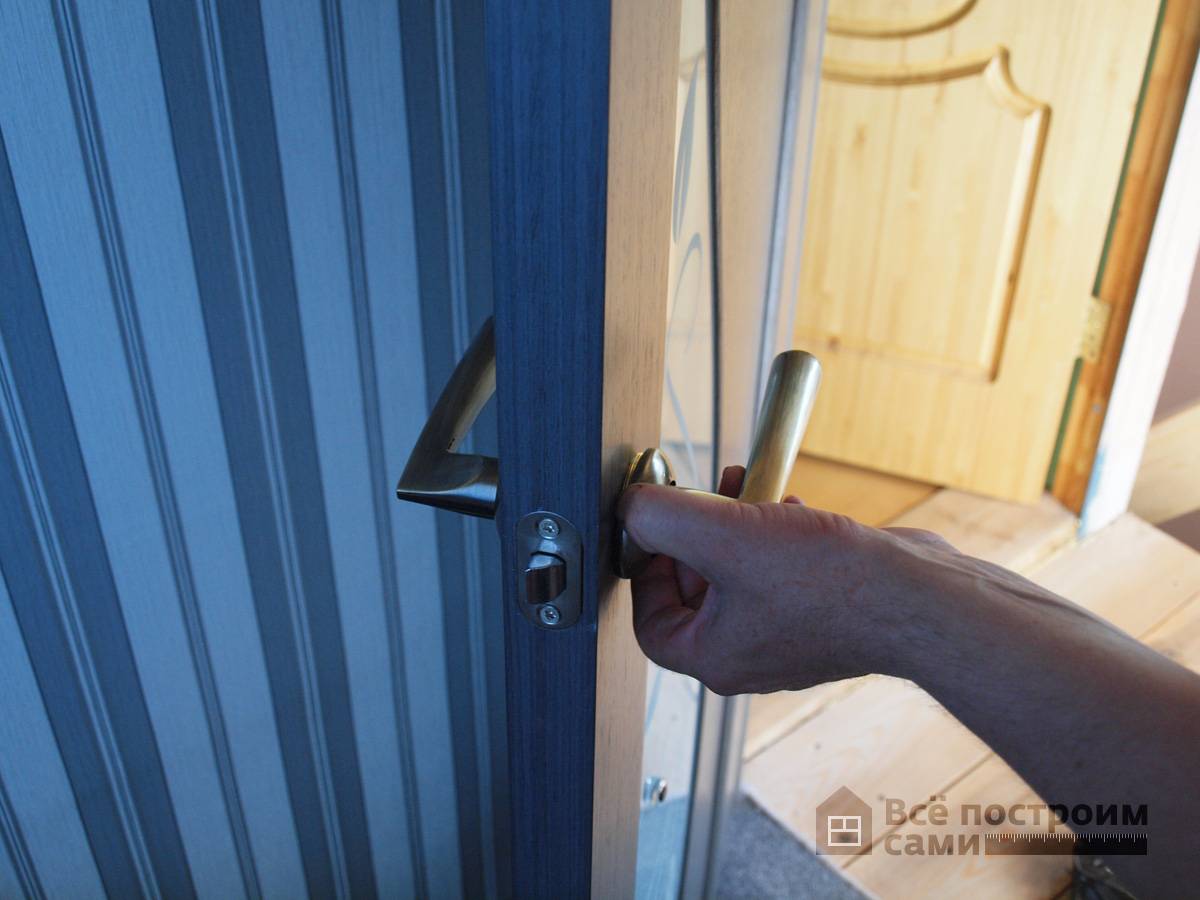

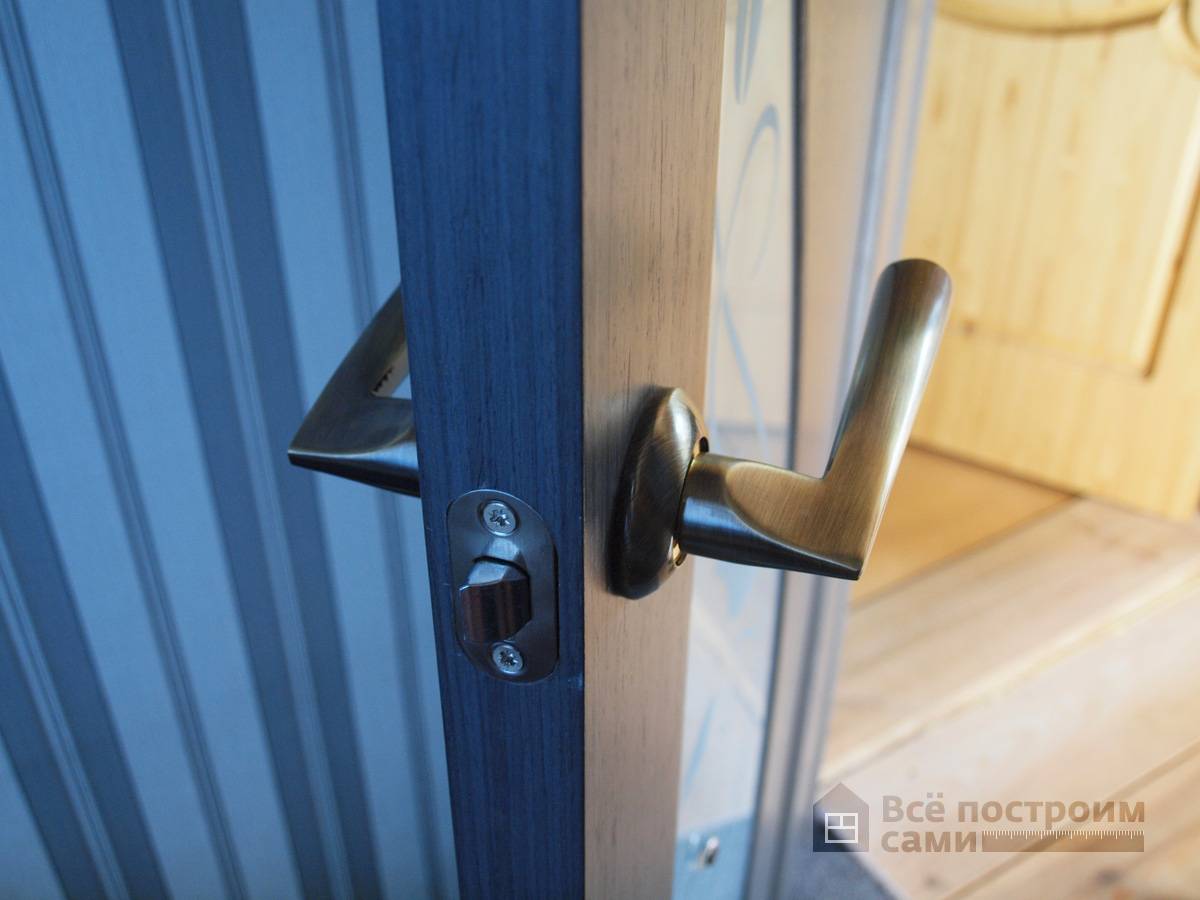

Повторяем вышеописанные действия для второй ручки.

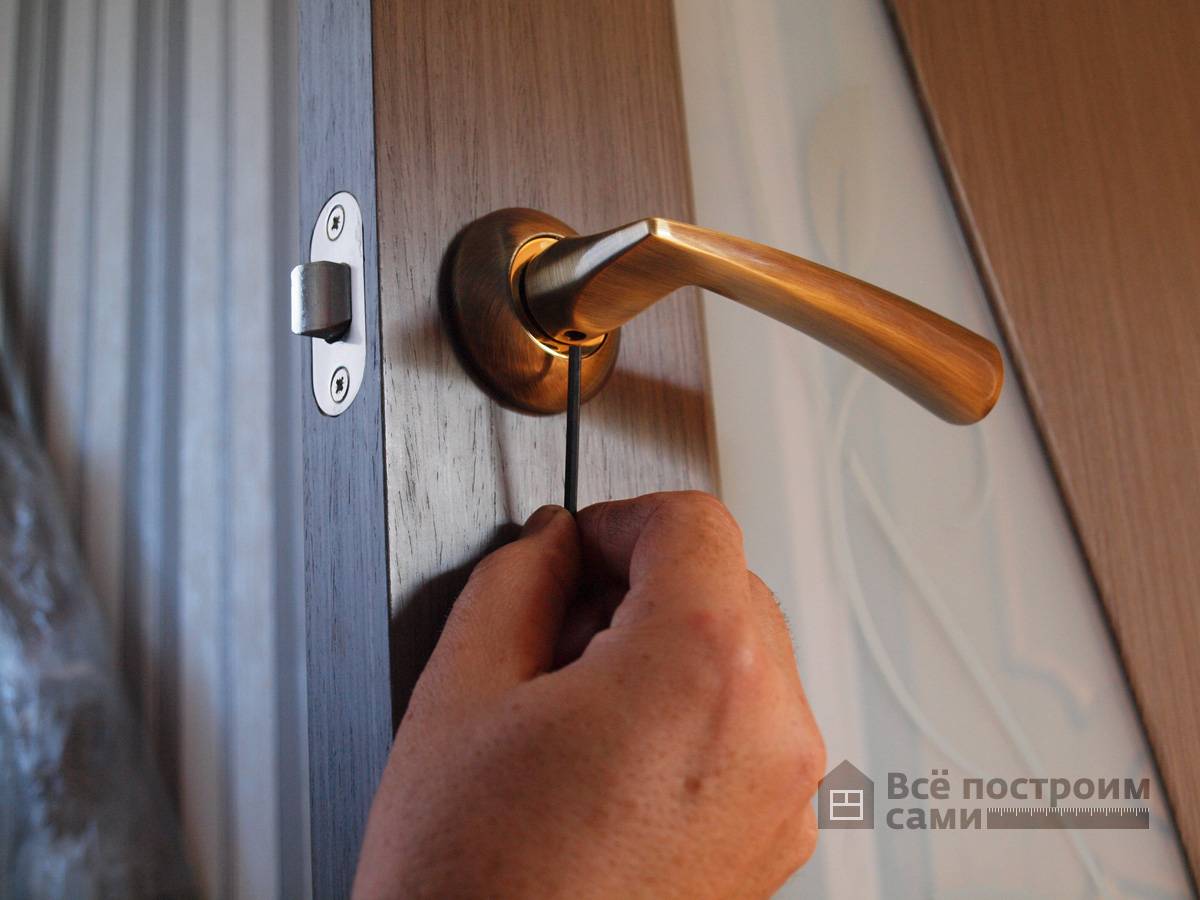

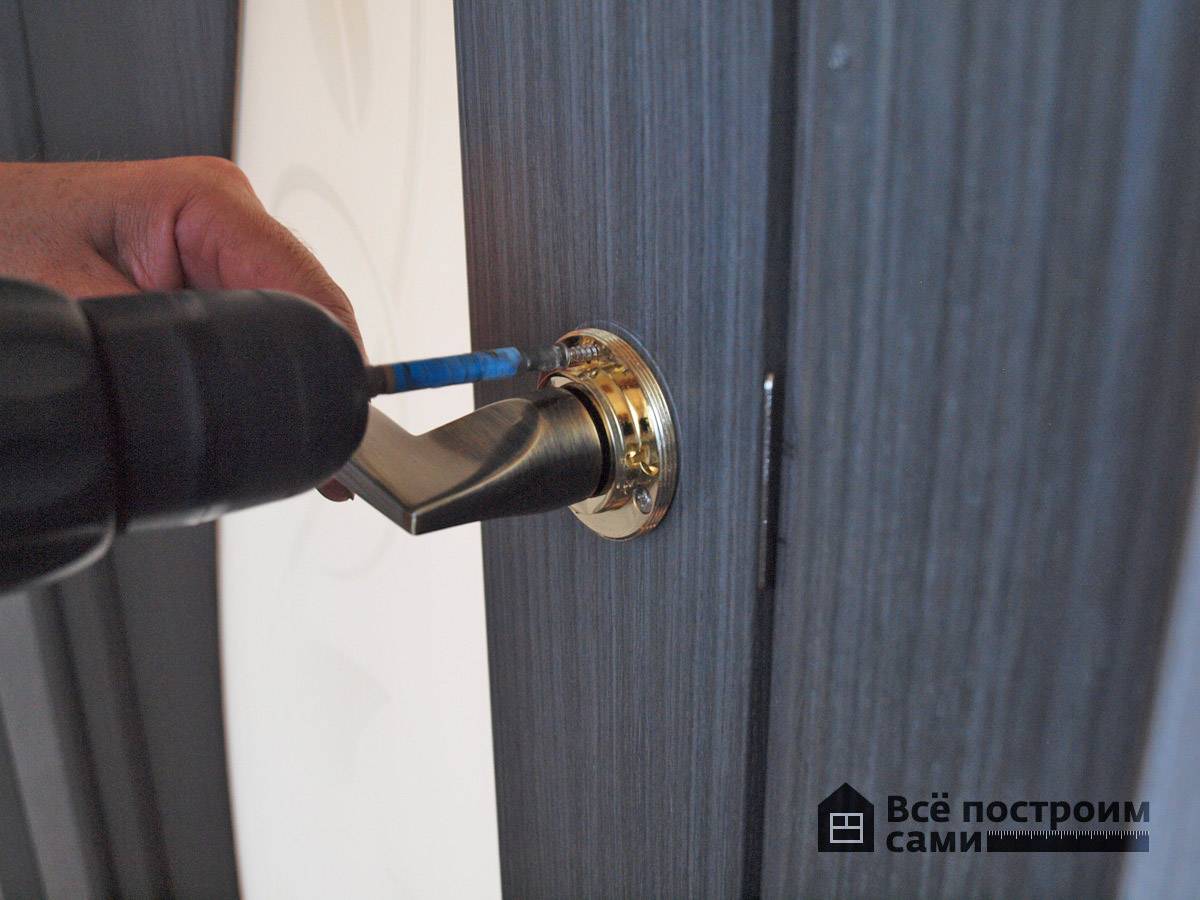

Теперь остается лишь закрепить у обеих ручек стопорный винт с помощью ключа-шестигранника, идущего в комплекте. Стопорный винт прижимает ручку к квадрату и не дает ей соскользнуть.
Как устроить отверстия под врезную ручку
Врезная ручка монтируется одновременно с поворотным механизмом язычка для запирания двери. Посадочный габарит в теле фурнитуры должен совпадать с размером сердечника, устанавливаемого в личинку. Для того, чтобы устроить отверстие под данную конструкцию, нужно выполнить следующие действия:
- Для выполнения работы понадобится дрель с расширителем отверстий, либо с коронкой.
- При проведении этой процедуры дверь лучше снять с петель и положить на ровную горизонтальную поверхность.
- По заранее нанесённой разметке мастер начинает сверление, удерживая инструмент перпендикулярно поверхности полотна. Если данное требование выполнить не удалось, направление оси при сверлении будет смещено от вертикали, и установить штифт в личинку без перекоса будет проблематично.
- Коронка должна зайти в тело створки примерно на половину её толщины.
- Далее дверь аккуратно переворачивается и укладывается тыльной стороной вверх.
- Процедура повторяется в соответствии с дублирующей разметкой.
- По завершении сверления мастер выбирает деревянный цилиндр из сквозного отверстия и проверяет его прямолинейность.

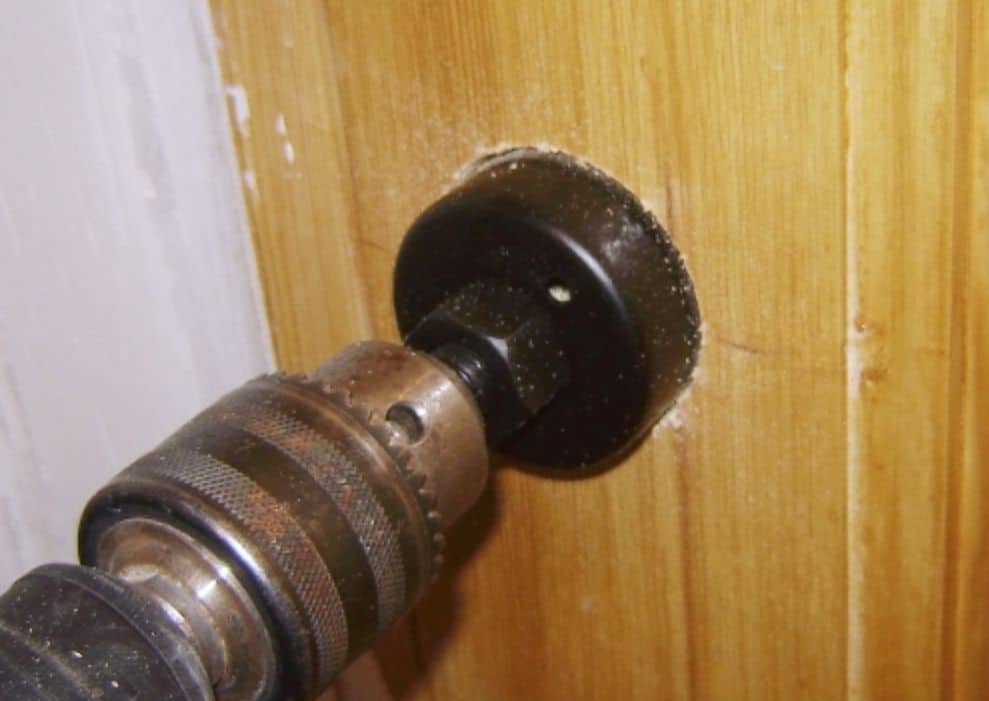

Рис. 5. Использование дрели с коронкой
Данная процедура может быть выполнена фрезером с фиксируемой станиной. Как правило, каждый профессиональный установщик дверей имеет при себе этот агрегат для устройства как круглых, так и прямоугольных проёмов под фурнитуру.
Подготовительный этап монтажа ручки в дверь
В первую очередь следует разметить межкомнатную дверь: определить, на какой высоте нужно вставить дверную ручку. Стандартно принимают расстояние от пола 100-130 см. Открывать дверь будет удобно и детям, и взрослым.
Схема отметки высоты для установки ручки.
Инструменты, которые потребуются для работы:
- дрель с обычными сверлами и одним перьевым;
- шуруповерт;
- стамеска;
- молоток;
- долото;
- стандартный набор для разметки: угольник, карандаш или мел, рулетка или метр.
Затем стоит определиться с установочными размерами. Они обычно указаны в инструкции к изделию и зависят от толщины дверного полотна. В инструкции расписаны все основные параметры отверстий под ручку и собачку. На основании приведенных данных подбираются сверла для дрели.
Следующий этап — разметка межкомнатной двери. С помощью линейки и угольника наносят линии, относительно которых и будет высверливаться будущее отверстие. Разметка делается с 2 сторон. На торце полотна выстраивают прямоугольник, который помогает определить середину. Туда прикладывают запорную планку и намечают место крепления язычка.
Установка ручек для дверей купейного типа
Перед тем, как поставить ручку на межкомнатную купейную дверь, необходимо подготовить электродрель, крестовую отвертку и стамеску. Ручки для такого типа открывания дверей производятся в виде пластиковой вставки в форме вытянутого овала и декоративной накладки-защелки в пластиковую часть.
По полотну простым карандашом размечается размер пластиковой вставки. Перьевым сверлом и стамеской в полнотелой части полотна выбивается заглубление по высоте и длине вкладыша. В подготовленный паз вставляется вкладка и фиксируется сверху и снизу метизами. Декоративная часть изделия просто защелкивается внутрь пластиковой составляющей.
Как сделать отверстие для ручки и замка
Чаще всего межкомнатные двери продаются с уже готовыми отверстиями под ручку и замок. Но можно встретить и дверные полотна, лишенные их. Поэтому перед тем, как установить ручку на межкомнатную дверь, нужно подготовить для неё и замка отверстия. Основные этапы:
Подготовка дверного полотна к работе, заклеивание торца и плоскости малярным скотчем для защиты их от повреждений.
Проведение разметки, выбор высоты размещения дверной ручки с замком. Обычно в комплекте с ручкой идёт соответствующий шаблон, облегчающий процесс разметки. Если в комплекте его не оказалось, можно использовать в качестве основы предложенный на изображении.
Нужно загнуть шаблон и разместить с торца двери на предполагаемом месте размещения ручки. Острым предметом шилом, саморезом, сверлом нужно сделать отметку центра отверстий по шаблону на плоскости двери.
Используя шуруповерт и коронку по дереву нужно сделать отверстие в двери.
После этого необходимо просверлить отверстие под защелку замка по нанесенной разметке с торцевой части двери. Для работы понадобится перьевое сверло 23 мм
Им необходимо проделать сквозное отверстие вплоть до основного.
Очень важно при работе строго перпендикулярно держать сверло относительно двери, чтобы в дальнейшем при открывании и закрывании стоящая наискось защелка не заедала.

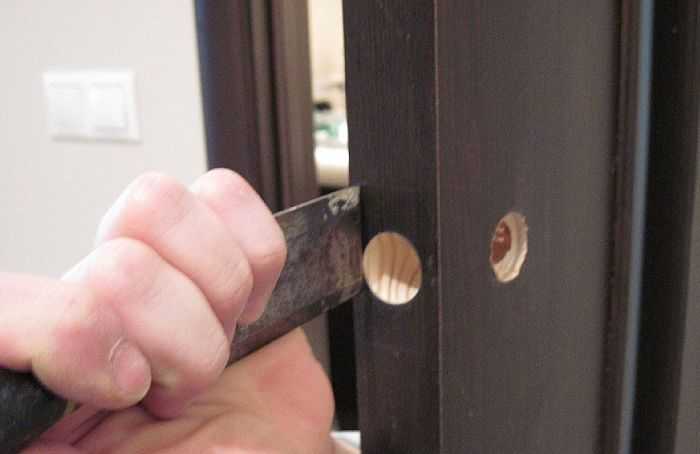

Остается вставить защелку в торцевое отверстие, выровнять, обвести ее контур, по нанесенной линии сделать надрез верхнего слоя двери и стамеской выбрать потай для защелки. Глубина потая должна быть немного меньше толщины рамки на защелке.
Установка ручки-кноба
Перед монтажом сначала наносится разметка основных углублений для крепежа по шаблону, за неимением которого разметка производится одновременно с врезкой составляющих.
На высоте от пола 90-100 см и отступе 6 см от внешней торцевой стороны полотна намечается первая отметка. На торце наносится осевая линия и отмечается центр углубления для язычка.
Для того, чтобы ответная планка защелки находилась заподлицо с покрытием полотна, во внешней торцевой части двери при помощи стамески и молотка выбирается небольшое прямоугольное углубление по размеру боковой планки и глубиной 0,3-0,4 см.
При помощи накладки в виде коронки на 50 мм дрелью выпиливается отверстие насквозь на месте первой отметки. Постарайтесь, чтобы края спила были ровными, без повреждений и потери привлекательности двери.
С торца двери на размеченном центре перьевым сверлом пропиливается заглубление, глубина и диаметр которого соответствуют корпусу запора. Не стоит выпиливать отверстие насквозь, так как это может спровоцировать повреждение филенки. Защелка вставляется внутрь заглубления и фиксируется метизами.

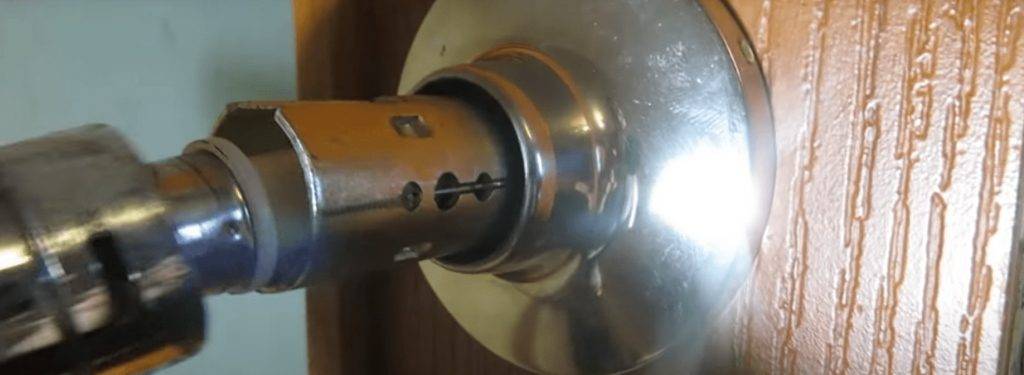

Перед тем, как поставить ручку-кноб, ее придется разобрать на части при помощи шестигранного ключика, что идет в комплекте. Половинка кноба с прямоугольным штырем вставляется в сквозное отверстие через защелку на межкомнатную дверь и завинчивается с одной стороны. С другой на штырь нанизывается вторая часть кноба и завинчивается болтом. С каждой части завинчивают саморезы, которые затем скрываются за декоративными накладками.
Чуть прикрывается створка с установленной ручкой, на дверной раме намечается расположение верхней и нижней части язычка. Угольником замеряется промежуток между краем створки и центром торцевой планки запора, после чего получившиеся параметры дублируются на дверной раме.
На получившуюся на дверной коробке разметку накладывается вторая планка, по размерам которой при помощи стамески и молотка выбивается небольшое углубление. Коробка выбивается на такую глубину, чтобы туда поместился выдвинутый язычок и боковая планка. После чего планка прикручивается метизами над пазом.
Некоторые модели кнобов оснащены специальными пластиковыми вставками, которые вставляются внутрь пазового отверстия под язычок и скрывают крепеж. Такую вставку можно приобрести отдельно в специализированных отделах. Монтаж нажимных ручек проводится аналогичным образом.
Установка дверной ручки
Как только подходящий вариант ручки подобран, ее можно ставить на место. Для этого сначала замеряется расстояние от нижней точки двери до границы, равной 90-100 см. Эти показатели должны варьироваться исходя из удобства собственника. Главными показателями будут антропометрические показатели жильцов, их рост.
Разметка делается угольником. Также необходимо хорошо заточить карандаш. Им проводится четкая линия, а по ней, прикладывая угольник, отмеряется расстояние в 60 мм. Точка фиксируется шилом. Затем можно делать отметки с противоположной стороны двери. С обратной плоскости двери делаются аналогичные замеры.
Схема разметки для установки ручки в межкомнатную дверь.
Обычно в наборе к ручкам прилагаются шаблоны накладного вида. Их отсутствие дает основание для их самостоятельного изготовления. На торцевой части находится середина и делается отверстие, предназначенное для язычка замка.
Этот проем должен соответствовать 5 см, перпендикулярность основания следует четко поддерживать. Защелка прикладывается к двери, язычок должен показываться над торцевой частью. Следует обозначить место сверления отверстия для ручки и сделать углубление на 6-7 см. Оно соединится с углублением для замкового язычка.
Эта часть конструкции заталкивается в предназначенный для него проем, и фиксируется точка для лицевой планки защелкивающегося устройства. Это место вытачивается с помощью долота на 2 мм глубиной. Такое же углубление сооружается и на месте крепления дверной коробки.
Дверная ручка, согласно инструкции, разбирается. Вначале на дверь закрепляется защелка. Потом ставится основание ручки и крепится к дверному массиву шурупами. Чтобы собрать этот элемент двери, нужно соблюдать обратный порядок следования. Поставленная на место, она обязана иметь крепкое основание и без затруднений вращаться. Защелка беспрепятственно должна заходить и выходить в пазы.
Наличие даже незначительных проблем дает основание для обследования установленной конструкции: ровность определения замковых элементов, степень затягивания крепежа.
Установка

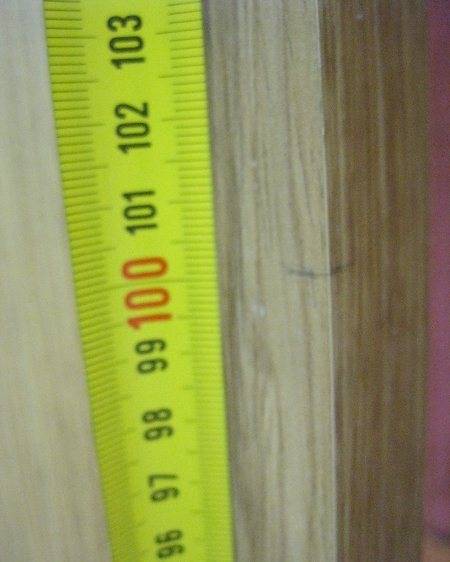

Монтаж ручки начинают с определения высоты ее расположения на межкомнатной двери от пола, чаще всего этот показатель составляет 90-100 см. Все ручки на комнатных дверях ставятся на одном уровне для гармоничного визуального восприятия.
Следующим этапом следует разметка отверстий и пазов под изделие. Опытные монтажники рекомендуют перед разметкой простучать полотно, так как большинство межкомнатных дверей выполнены в виде каркаса и перемычек из брусков, покрытого сверху панелями из мдф, натурального или экошпона. Запорная фурнитура должна устанавливаться именно в брусок, так как внешние панели не способны выдержать вес механизма из-за наличия пустоты между ними.
Ставить ручку лучше на снятом с петель либо тщательно зафиксированном открытом положении полотна. Изделия для открывания/закрывания двери могут отличаться размерами, местоположением крепежных отверстий и способами установки, поэтому перед монтажом читают рекомендации производителя в инструкции.
Как правильно врезать ручку
На завершающем этапе монтажа мастер врезает дверную ручку. Эта работа проводится в несколько этапов:
- Прежде всего, необходимо приложить деталь к поверхности двери таким образом, чтобы сам поворотный механизм свободно надевался на штифт.
- Вокруг пластины, подлежащей врезке, карандашом очерчивается контур.
- Далее фрезером, либо простой стамеской нужно выбрать лишнюю древесину на глубину, соответствующую толщине посадочной пластины.
- В случае образования неровных краёв, поверхность нужно зачистить при помощи напильника.
- Процедура повторяется с обеих сторон полотна.
- После того, как выборка обоих пазов завершена, мастер прикладывает ручку к штифту с двух сторон, углубляя её до полного прилегания к посадочному участку.
- Когда фурнитура установлена в проектное положение, её необходимо зафиксировать. Как правило, посадочная пластина имеет отверстия под саморезы.
- Мастера не рекомендуют закручивать крепёжные элементы в неподготовленное полотно, так как твёрдый металл может легко расщепить дерево, и надёжно зафиксировать ручку уже не получится.
- В дрель вставляется миниатюрное сверло (диаметр 2 мм) и мастер выбирает отверстия в соответствии с расположением прорезей на перфорированной пластине.
- После того, как все отверстия высверлены, в них закручиваются саморезы. Следует помнить, что сильная затяжка может сорвать резьбу, особенно если речь идёт о таких материалах, как мягкая сосна или МДФ.
- На завершающем этапе необходимо зафиксировать декоративную накладку, которая, как правило, устанавливается на защёлки.
Рис. 6. Фиксация дверной ручки
После установки ручек, требуется проверить каждую из них на предмет надёжности крепежа и нормального функционирования запирающего механизма. Если ручка перемещается в плоскости двери – значит не все метизы имеют должный уровень затяжки. Если при повороте фурнитура произвольно фиксируется, не позволяя язычку вернуться в открытое положение, это означает, что в процессе высверливания основного отверстия была допущена ошибка и штифт установлен не перпендикулярно, а оси двух противоположных ручек имеют сдвиг.
