Пошаговая инструкция по монтажу и настройке секционных ворот Дорхан своими руками

Популярные марки секционных ворот

Несмотря на широкий модельный ряд, продукция компании Doorhan имеет своих лидеров продаж, отличающихся среди прочих моделей высокими техническими характеристиками. Среди них выделяются:

• Yett 01;
• Yett 02;
• RSD 02;
• Alutech;
• Hormann;
• Absolute.

Yett 01

Комплект секционных ворот, предназначенных для установки в гаражи с небольшим проемом, у которых притолока обладает ограниченными габаритами. Особенности конструкции:

1. Для размещения требуется расстояние всего в 14 сантиметров между верхним просветом ворот и потолком. Размер указан с учетом оборудования ворот приводом. Без него рабочим считается просвет в 9 сантиметров.
2. Рассчитаны на относительно малый рабочий ресурс – 15 000 циклов.

Yett 02

Прямая противоположность Yett 01. Их конструкция разрабатывалась конструкторами компании Дорхан для монтажа в широкие гаражные проемы, которые используются интенсивнее обычного. Рабочий ресурс составляет 25 тысяч циклов. Выпускаются с двумя разновидностями подъема:

• низкий;
• стандартный.

RSD 02

Еще одна модель от компании Дорхан, которая обладает следующими характеристиками:

• максимальная ширина проема – до 6 метров;
• максимальная высота проема – до 3 метров;
• каркас изготовлен из оцинкованной стали, благодаря чему конструкция становится прочнее, и взломать ее сложнее обычного;
• для эксплуатации не требуется организация свободного места перед гаражом. Вся конструкция компактно умещается внутри помещения.

Alutech

Крупная компания, занимающаяся производством и сбытом секционных ворот, а также роллетных систем. Продукция Alutech широко известна в России, Белоруссии и многих странах Европы. Секционные ворота от Alutech адаптированы для использования в нашем климате, а их качество не уступает другим зарубежным конкурентам.

Hormann

Немецкий производитель, продукция которого выделяется следующими показателями:

• высокая теплоизоляция;
• дополнительная защита от несанкционированного проникновения;
• основание направляющих выполнено из пластика, что исключает образование ржавчины и порчу механизма;
• автоматические приводы оборудованы современными системами дистанционного управления.

Важно! На ворота дается беспрецедентная гарантия в 10 лет и еще 5 лет гарантии на системы автоматического открытия/закрытия

Absolute

Компания по установке секционных ворот, работающая с Alutech и Hormann. Своего производства в данном сегменте у них нет, и они выступают лишь в роли монтажников уже произведенного другими фирмами оборудования.

Проем имеет значение: замер и подготовка проема

Как установить своими руками?

Установка ворот DoorHan не представляет собой опасность или сверхсложную задачу. Самое простое – это следовать пошаговой инструкции при монтаже, которая представляет собой понятное руководство по сборке ворот с картинками. Производитель трепетно позаботился о том, чтобы его продукцию смог собрать любой автолюбитель самостоятельно.

• Подготовка панелей. Основное правило – осуществлять сборку снизу вверх. Нижняя секция должна плотно прилегать к полу, иметь строго горизонтальное положение, и оба конца полотна должны одинаково заходить за проем. Если пол в месте соприкосновения с секцией гаражной конструкции неровный, то на него необходимо положить ровную металлическую пластину. Выровнять полотно при помощи строительного уровня.
• Установка вертикальных направляющих. Здесь имеется два варианта сборки: стандартный (в проеме) и нестандартный (на полу). Сборка также начинается снизу. Вертикальные направляющие монтируются на основании нижней секции ворот, с зазором 25-30 мм от крайней кромки полотна до выемки направляющей. Следующим шагом будет крепление угловых стоек, от которых потом пойдут горизонтальные профили.

• Чтобы правильно установить торсионный механизм, начать нужно с монтажа концевых опорных кронштейнов. В них уже монтируется торсион. На вал надевается подшипник и пружина. Барабан монтируют на вал, предварительно проделав в нем отверстия для троса. Хвосты тросов сгибают и образовывают петли, которые прячут в своеобразный «карман» на кронштейне. Последний этап заключается в том, чтобы отрегулировать натяжение тросов. Можно попробовать натянуть трос самостоятельно, проверив тем самым правильность монтажа торсионного механизма. После окончания мероприятий по сборке гаражных ворот DoorHan следует попробовать открыть и закрыть их. Правильно установленная конструкция будет двигаться плавно, без рывков и остановок.
• Настройка автоматики. В первую очередь вам придется выбрать тип привода для открытия и закрытия гаражных ворот DoorHan: потолочный или вальный. Первый еще называют электромеханический привод цепного типа. Регулировка и установка этого компонента самостоятельно также не составляет проблемы.

1. Убедиться в сбалансированности и правильном функционировании ворот;
2. Удостовериться в том, что между подвижной и неподвижной частями электропривода не произойдет защемления посторонних предметов;
3. Запрещено использования привода в неисправном состоянии;
4. Убедиться в том, что в зоне действия привода отсутствуют посторонние предметы;
5. Проезд и проход под воротами разрешен только в том случае, если конструкция остановлена, а привод отключен;
6. Дополнения и аксессуары, разрешенные к использованию, только фирмы DoorHan.

Производитель сообщает, что вместе с приводами можно использовать также родные пульты дистанционного управления. Удивительно, что данное устройство может управлять одновременно несколькими функциями. Например, правильное программирование брелока может обеспечить вам бесперебойное дистанционное управление электрозамками, электроприводами гаражных ворот DoorHan, а также освещением внутри помещения. Очень удобно запрограммировать пульт на открытие и закрытие сразу нескольких автоматических конструкций DoorHan: секционные ворота, ролл-ставни, шлагбаумы, откатные ворота.

Преимущество и особенности конструкции

Компания Дорхан добилась преимущества над другими конкурентами на рынке секционных ворот благодаря следующим особенностям:

1. Широкий выбор облицовочных панелей, благодаря чему секционные ворота смотрятся гармонично с любым фасадом.
2. Поверхность ворот Дорхан защищена от повреждений и царапин при транспортировке и установке специальной защитной пленки.
3. В отличие от других конкурентов, ворота Дорхан не боятся больших перепадов температур и функционируют даже при температуре в -45 о.

Ворота, отличающиеся такими характеристиками, должны обладать интересными особенностями конструкции, позволяющими сохранять работоспособность в условиях русской зимы. Таких результатов компания добилась благодаря:

• резиновым уплотнителям, встроенных в посадочную кантовку секций;
• тому, что петли с внутренней стороны оснащены оцинкованным усилением, которое создает дополнительный запас прочности.

Обратите внимание! Для производства секций Дорхан применяется высококлассное итальянское оборудование, что позволяет добиться таких высоких показателей качества

Этап 3. Подготовка проема

После того как будут подготовлены все инструменты, проведены необходимые замеры, можно заказать воротную группу. На процесс её изготовления уходит от двух недель, за которые требуется провести полную подготовку проема.

Подготовительный этап включает такие шаги:

• оштукатурить потолок, стены: после проведения монтажных работ этот процесс нельзя будет выполнить;
• проверить плоскость каждой из стен по отношению к расположенным по соседству. Если нет совпадения проема и стен, то установку придется отложить. Малейшие погрешности из-за правильной горизонтальной формы конструкции, не допустимы, в этом случае, нельзя будет гарантировать не только эстетичность, но и надежность креплений всей системы. В зимний период под такое строение обязательно будет задувать снег и холодный воздух, что будет приводить к промерзанию здания;
• отделать притолоку, пристенки с помощью металлического уголка.

Монтаж секционных ворот Дорхан: описание и видео

Перед установкой секционных ворот надо проверить комплектацию по монтажной карте, а также подготовленность проема   к монтажным работам.

В комплекте должны быть:

• торсионный механизм;
• коробка с комплектующими;
• комплект направляющих;
• регулировочная муфта;
• комплект сендвич-панелей.

Конструкция ворот DoorHan изнутри

Монтаж секционных ворот дорхан надо проводить на ровных плоскостях проема. Перед креплением вертикальных направляющих надо проверить строительным уровнем пол, предварительно положив С-профиль.

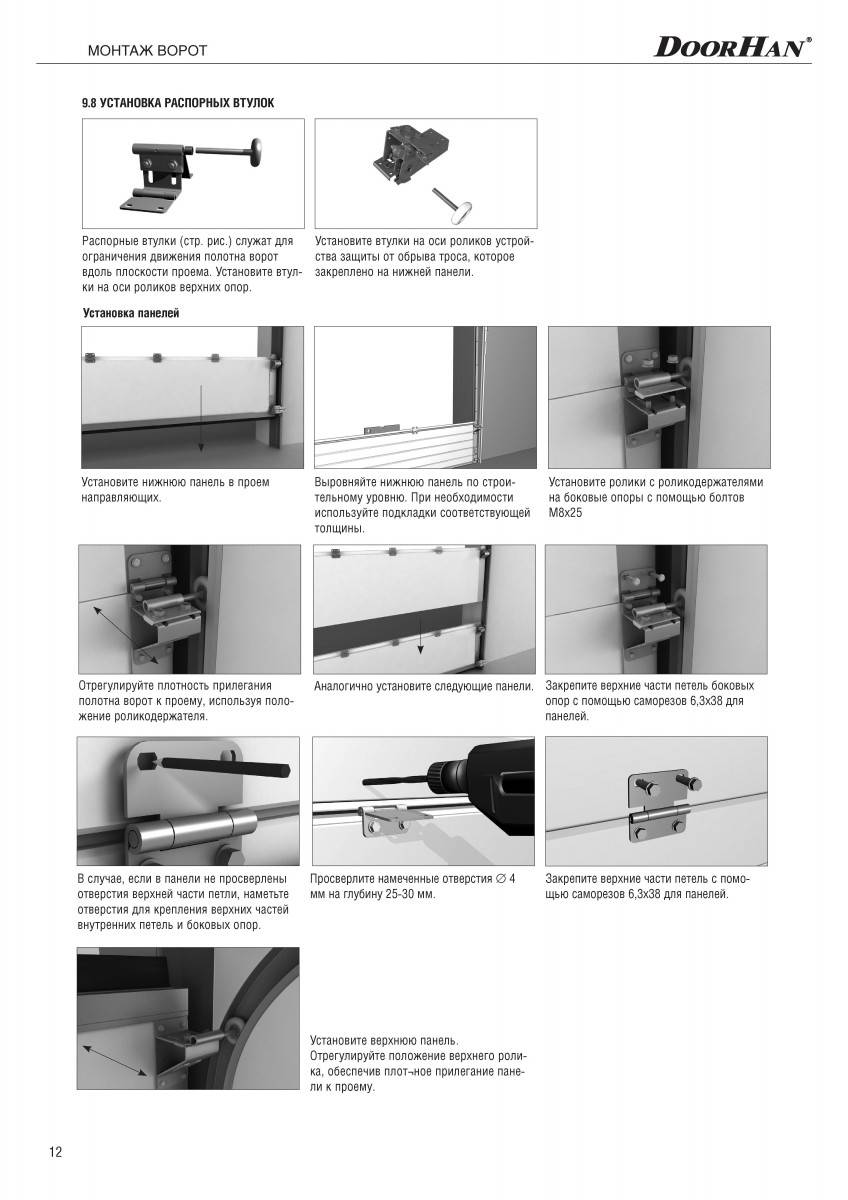

Подготовка панелей

1. Закрепить на верхней панели опоры ролика.
2. Закрепить боковые опоры на средних.
3. Прикрутить внутренние петли.
4. К нижней панели, кроме всего, крепятся еще и нижние кронштейны.

Всю установку производят по уже готовым отверстиям.

Ангар с секционными воротами

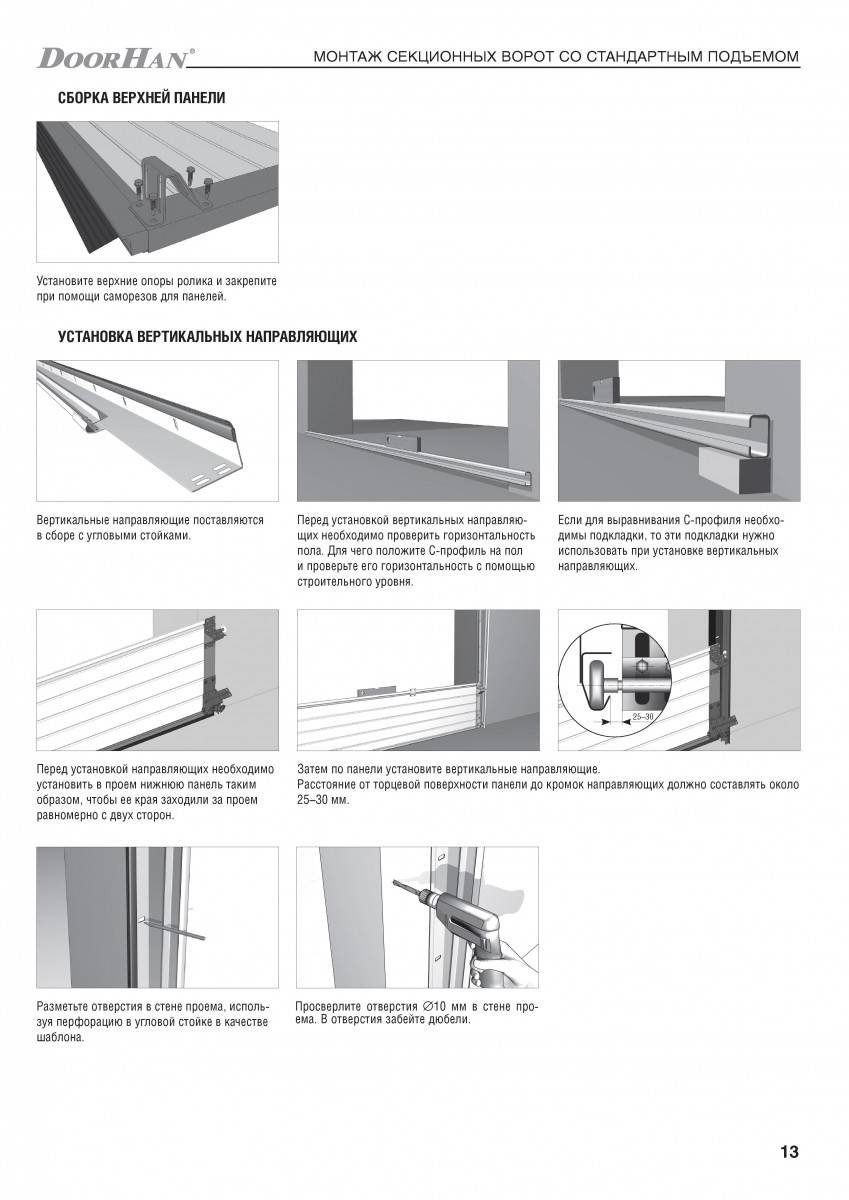

Вертикальные направляющие

Установку и сборку направляющих можно сделать 2-мя способами – стандартным и второй, когда направляющие собираются на полу (применяется тогда, когда высота превышает 2 м).

1. Сначала необходимо приставить к проему нижнюю панель, чтобы края выходили за поем равномерно. Проверить горизонтальность панели строительным уровнем.
2. По панели устанавливаются направляющие (от края панели до направляющих оставить 25-30 мм).
3. Прикрутить угловые стойки.
4. Проверить направляющие строительным уровнем.

Горизонтальные направляющие

Поставляются направляющие с С-профилем, который повышает их жесткость. В С-профиле и направляющих проделаны отверстия для скручивания горизонтальных с вертикальными, а также угловой стойкой.

1. Соединить горизонтальные направляющие с вертикальными.
2. Соединить концевой опорный кронштейн, С-профиль, угловую стойку.

Ворота DoorHan

Торсионный механизм

1. Разрезать трос пополам.
2. Прикрепить 1 конец к нижней панели.
3. Аналогично крепить второй трос.
4. Вставить ролик с распорными втулками в проушины угловых кронштейнов.
5. Поместить роликодержатели на боковые  опоры.
6. Закрепить все.

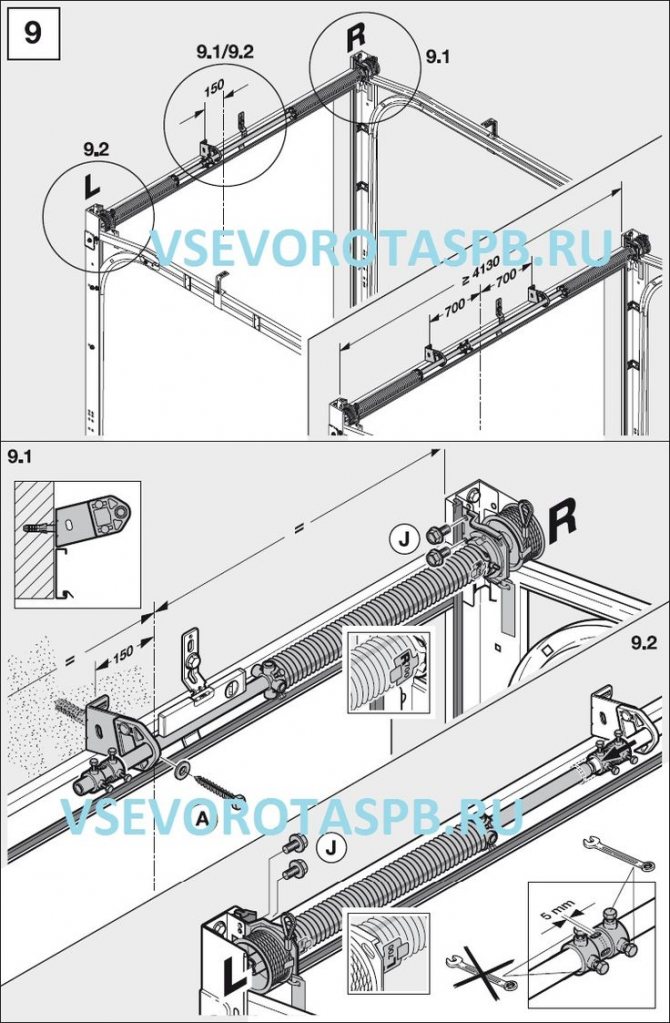

 Сборка узла

1. Зеркально на вал устанавливаются пружины.
2. На вал поместить барабаны (у них маркировка „L” и „R”).
3. Устанавливается верхняя панель, в ее верхние опоры помещаются ролики.
4. Собранный узел разместить в подшипниках концевых кронштейнов.
5. Закрепить фланцы окончаний обеих пружин на универсальных кронштейнах.
6. Сбоку барабана через отверстие пропустить второй конец троса.
7. Накрутить то количество оборотов, которое написано в монтажной карте.
8. Протянуть трос вдоль направляющей снизу к барабану.
9. Трос через отверстие барабана, через заходной паз, накрутить на 1-ый виток барабана.
10. Подвинуть барабан к кронштейну, трос намотать на него.
11. Закрепить на валу барабан, зафиксировать трос обжимной втулкой.

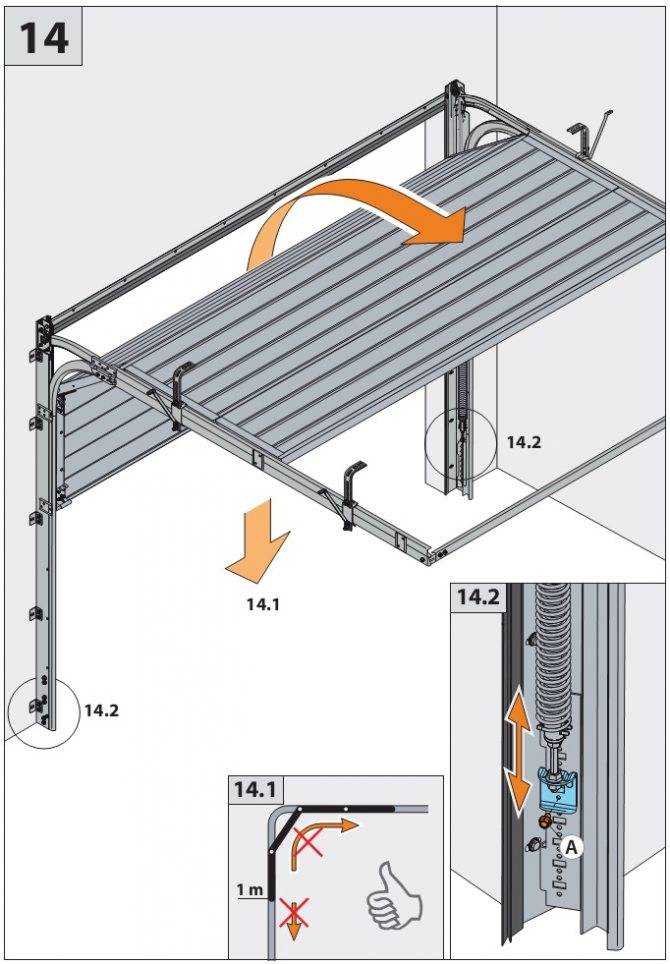

Пружины

Монтаж гаражных секционных ворот дорхан продолжить, окончательно закрепляя внутренние петли, а также боковые опоры.

1. Воротками взвести поочередно пружины.
2. Специальная полоса на пружинах указывает количество витков (число оборотов приведено в монтажной карте).
3. Зафиксировать пружины.

Окончание монтажа

Регулировочная муфта позволяет разъединить вал на 2 половины, что очень удобно при установке торсионного механизма. Она устанавливается возле внутреннего кронштейна и позволяет регулировать длину троса.

1. На С-профиль, чтобы ограничить ход открывающихся ворот установить буферы.
2. Соединить С-профиль с горизонтальными направляющими.
3. Горизонтальные направляющие прикрепляются к потолку разными кронштейнами. Проверить уровнем горизонтальность.
4. Закрепить ручку.
5. Установить на ворота задвижку.

Установка автоматики

1. Прикрепить привод к направляющей.
2. Подготовить направляющую для монтажа:

• соединить прямую тягу и изогнутую, зафиксировать соединение;
• присоединить кронштейн крепления на ворота к тяге, зафиксировать;
• установить крепежный кронштейн на направляющую.

1. Расположить направляющую над валом и С-профилем.
2. Зафиксировать крепежный и крепления тяги кронштейны.
3. Закрепить кронштейн крепления тяги на воротах.
4. Закрепить направляющую к потолку.

Монтаж секционных ворот дорхан, видео которого можно просмотреть прямо сейчас:

Подготовка

Перед приобретением ворот, изготовленных компанией Doorhan, необходимо провести их тщательный анализ и подготовительные работы в месте установки.

Зачастую пригаражной территории бывает недостаточно для установки полюбившегося типа ворот. Необходимо правильно оценить ситуацию (сделать расчеты и замеры всех параметров, уточнить, как будет выглядеть конструкция в сборке).

В начале работы следует замерить высоту потолка (каркас крепят к нему) в гараже, а также глубину строения. Затем измеряют, насколько широки простенки. После нужно выяснить, каково расстояние между верхней точкой гаражного проема и крышей (может быть не более 20 см).

Проем проверяется на отсутствие дефектов. Трещины и неровности следует устранить, замазав их раствором, а после выровнять все неровности штукатуркой. Делать это следует с двух сторон проема – внешней и внутренней. От качества подготовленного основания будет зависеть весь дальнейший комплекс работ.

Прежде чем приступить к установке ворот, нужно тщательно проверить их комплектацию.

В состав комплекта входят следующие механизмы: наборы деталей для крепления и направляющих профилей; торсионный двигатель; сэндвич-панели.

Самостоятельно установить приобретенные ворота, натянуть тросы, программировать автоматику можно при наличии инструментов:

• рулетки и набора отверток;
• строительного уровня;
• дрели с набором сверл и насадок;
• клепального инструмента;
• молотка;
• гаечных ключей;

• электролобзика;
• ножа и пассатижей;
• шлифовальной машинки.
• маркера;
• приспособления для крепежа профилей;
• шуруповерта и бит к нему;
• набора гаечных ключей;
• инструмента для накручивания витков пружины.

Одетым надо быть в спецовку, защитные перчатки и очки.

Все монтажные, сварочные работы, а также электрические подключения проводят только исправными электроинструментами.
