Проекты и инструкция по строительству навеса для машины из дерева своими руками

Необходимые инструменты и материалы

Для постройки навеса для автомобиля не потребуется большое количество специальных инструментов. Можно обойтись и обычной пилой, молотком и несколькими емкостями.

Однако, для быстрой постройки конструкции, рекомендуется подготовить следующие инструменты:

  • циркулярная пила;
  • веревка и колья;
  • лопата;
  • строительный уровень;
  • любая емкость для воды;
  • бетономешалка;
  • шуруповерт либо отвертка со сменными битками;
  • ключи.

Материалы для постройки включают:

  • цемент, песок и гравий;
  • покрытие крыши на выбор – шифер, черепица, стеклоизол, металлические листы;
  • строительные уголки (минимум 8, если строить без дополнительных укрепляющих балок);
  • саморезы, болты, гайки, гвозди;
  • строительный брус необходимого размера в нужном количестве.

Подбираем размеры и делаем чертеж

Высота стандартного навеса — 2-2,2 м до низа карнизного свеса и 2,5-3,2 м до верхней точки крыши. Уклон кровли обычно рассчитывают по СП 20.13330.2016 «Нагрузки и воздействия». Или просто делают скаты достаточно крутыми, наклоняя их под 40-45° и более. Но надежнее рассчитать хотя бы снеговую нагрузку, чтобы навес из бруса гарантированно не разрушился зимой.

Для двускатной и односкатной крыши снеговую нагрузку Sсчитают по простой формуле:

S =Sg·μ

Здесь Sg — нормативный вес снегового покрова в местности. При этом снеговой район определяют по карте ниже.

Значения веса снегового покрова в районе строительства берут из таблицы ниже.

Снеговые районыIIIIIIIVVVIVIIVIII
Sg, кН/м20,51,01,52,02,53,03,54,0

Коэффициент μ в формуле зависит от наклона скатов кровли:

  • при уклоне меньше 30° µ=1;
  • при уклоне больше 60° µ=0;
  • для промежуточных значений углов µ=(60°-α)/(60°-30°).

Цель расчета — подобрать такой уклон кровли, чтобы снеговая нагрузка не превышала предельно допустимую для выбранного кровельного покрытия.

Например, несущая способность профнастила С-21 при толщине 0,6 мм и шаге опор 1,8 м — от 100 до 250 кг/м2 в зависимости от схемы опирания листа. Поскольку речь о навесе, то есть о строении, крышу которого не защищают стены, даже при выборе схемы опирания с самой большой несущей способностью желательно, чтобы нагрузка на кровлю из профнастила С-21 не превышала 200 кг/м2. Это обеспечит запас прочности на случай штормовых ветров.

Следующий шаг для подготовки чертежа навеса из бруса своими руками — выбор ширины и длины постройки. Эти размеры зависят от задачи:

  • для парковки одного автомобиля подойдет навес 5,5×6 м;
  • для парковки двух автомобилей — от 8×6 м;
  • для беседки — небольшие квадратные навесы со стороной 5-6 м;
  • для хранения инвентаря подойдет навес 3×4 м;
  • дровницу накрывают узким (1-1,5 м), но длинным навесом.

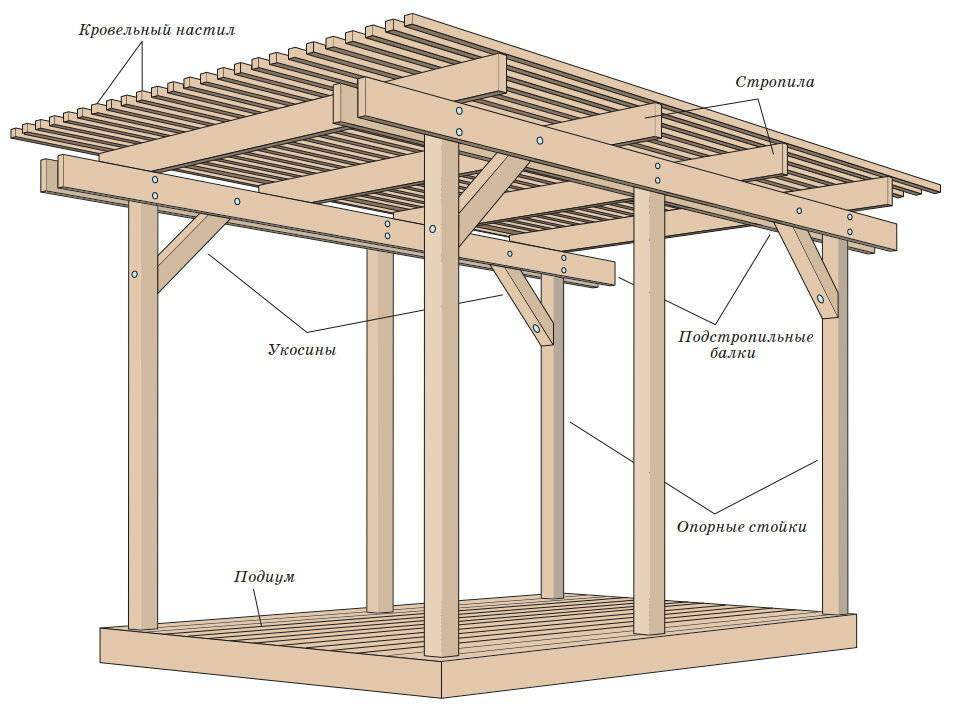

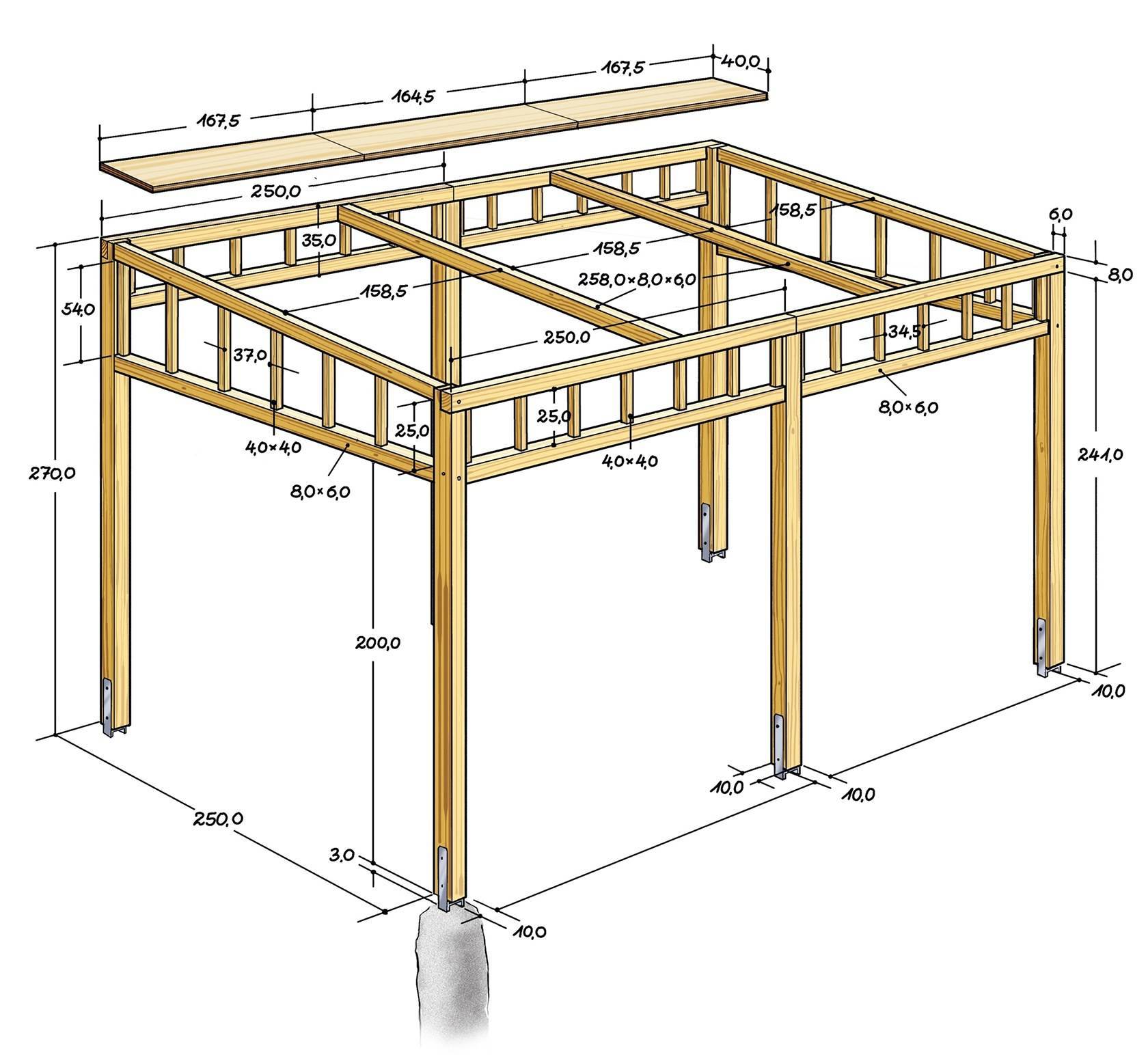

Проект навеса из бруса состоит минимум из трех чертежей: вида сверху, с торца и с одной из сторон. Еще в него включают чертежи отдельных узлов: фундамента, мест соединения стропил с мауэрлатом и коньковым брусом, а также мауэрлата с опорными стойками. Пример такого проекта ниже.

Хорошо, если к чертежу у вас будет 3D-схема навеса. Она нужна для наглядности, поэтому ее не обязательно чертить в масштабе. Достаточно просто набросать эскиз от руки и проставить основные размеры. Для точности у вас будут основные чертежи.

Нарисовать такую схему можно также в программе SketchUp — это профессиональное ПО, но сейчас его онлайн-версия доступна бесплатно для личного использования.

Подготовка

Перед началом строительства навеса из древесины, необходимо определиться с тем, где он будет находиться. Подобрать место на участке для такого сооружения несложно, если территория имеет достаточное количество свободного пространства. Для небольших участков специалисты советуют подбирать чертеж малогабаритного навеса. Для строительства подобной конструкции используются деревянные брусья и доски.

Важно! Опорные стойки являются основой конструкции, поэтому рекомендуется подобрать для них брусья, изготовленные из прочных пород древесины. Наиболее доступным вариантом являются сосновые балки

Для строительства кровли можно приобрести металлочерепицу, которая имеет привлекательную стоимость

Классический вариант деревянной крыши также довольно популярен и учитывает использование обрезных досок

Для строительства кровли можно приобрести металлочерепицу, которая имеет привлекательную стоимость. Классический вариант деревянной крыши также довольно популярен и учитывает использование обрезных досок

Также заранее важно подготовить все необходимые пиломатериалы, которые потребуются, чтобы построить традиционный или же уникальный навес на даче из дерева. Рассмотрим, какие инструменты понадобятся для изготовления стандартной беседки:

  • измерительная рулетка;
  • строительный уровень;
  • лопата (штыковая);
  • шуруповерт;
  • электролобзик;
  • электродрель;
  • топор;
  • молоток;
  • пила.

Для скрепления отдельных деревянных элементов применяются металлические уголки и саморезы (по дереву). Для монтажа опор также нужно заранее подготовить щебенку и цементный раствор.

Строим навес: пошаговая инструкция

Первый шаг. Делаем углубления для установки опор. В этом нам поможет бур диаметром 30 см. Лучше использовать автоматизированную бурильную установку – сверлить более чем на метровую глубину вручную долго и сложно. Попутно достаем попадающиеся на нашем пути камни и прочие мешающие предметы.

Делаем углубления для установки опор

Второй шаг. Углубления готовы. Делаем опалубку для столбов из специальных бумажных труб – продаются в современных строительных магазинах. В результате трубы сформируют над землей красивые колонны высотой 30-50 см.

Третий шаг. Готовим бетон. Легче всего купить готовую сухую смесь в мешках и развести ее водой в соответствии с инструкцией.

Готовим бетон

Четвертый шаг. Заливаем колонны. В свежий бетон вставляем кронштейны для дальнейшей фиксации деревянных стоек сечением 15х15 см.

Способы установки опорных столбовКронштейны имеют арматурную ножку, которая втавляется в еще свежий залитый бетонКолонныКолонныУстановка опорных столбов (фундамент)

Пятый шаг. Выполняем распил бруса и досок по размерам элементов нашего навеса. Все прекрасно видно на фотографиях.

Шестой шаг. Устанавливаем и закрепляем опорные стойки на бетонных столбах. Это рекомендуется делать не ранее чем через 3-4 недели после заливки.

Установка опорных столбовСтолбыСтолбы

Седьмой шаг. Крепим к вертикальным стойкам доски верхней несущей обвязки. Для этого используем двойную доску шириной 30 см и толщиной 4 см. Подойдет обычная необработанная доска – она будет находиться под кровлей и плохая погода никак не навредит древесине.

Верхняя обвязкаВерхняя обвязкаВерхняя обвязкаВерхняя обвязкаВерхняя обвязкаВерхняя обвязкаВерхняя обвязкаВерхняя обвязка

Для соединения досок с брусом используем болты диаметром от 1 см с минимум 20-миллиметровыми шайбами.

Седьмой шаг. Добавляем к основным столбам вторую несущую доску и стягиваем все элементы конструкции болтами. Делаем раскосы из столбиков 10х10 см.

Восьмой шаг. Собираем фермы крыши. Для их изготовления подойдет доска шириной 10 см и толщиной 4 см. Конструкция стандартна и имеет вид треугольника. Для большей жесткости закрепляем внутри треугольника промежуточные прожилины из бурса или доски. Фермы удобнее собирать на земле, а после крепить их к обвязке уже в готовом виде.

Стропильные фермыСтропильные фермыФермы крыши монтируем на несущие балки на одинаковом друг от друга расстоянииФермы крыши монтируем на несущие балки на одинаковом друг от друга расстоянии

Девятый шаг. Обшиваем установленные фермы доской ОСБ. Рекомендованная толщина обшивки – 1,2 см.

Обшиваем установленные фермы доской ОСБТорцы двускатной крыши зашиваем, для чего можно использовать либо фанеру, либо доску

Десятый шаг. Облицовываем кровлю металлочерепицей или другим материалом на свое усмотрение. Предварительно следует прикрепить к обрешетке гидроизоляционный материал.

Одиннадцатый шаг. Зашиваем фронтоны крыши нашего навеса сайдингом, вагонкой или другим материалом на свой выбор. При желании можем прикрепить к вертикальным опорам поперечины и обшить весь навес – этот момент остается уже на усмотрение владельца.

Облицовываем кровлю металлочерепицей или другим материалом

Далее нам нужно установить ливнесточные трубы и вывести их в предварительно выбранное для этого место, к примеру, в межучасточный ров. Это мероприятие заслуживает отдельного рассмотрения.

МаркаГабаритная ширина листа, ммПолезная ширина листа, ммВысота профиля , ммТолщина металла, мм
С-81200115080,4-0,8
С-1011551130100,4-0,7
С-1512001150150,4-0,8
С-1811501100180,4-0,8
С-2011501100200,4-0,8
С-2110511000210,4-0,8
С-4410471000440,5-0,8
МП-1811501100180,4-0,8
МП-2011501100180,4-0,8
МП-3510761035350,5-1
Н-60902845600,5-1
Н-75800750750,7-1,2
Н-1146466001140,7-1,2
НС-3511001035350,5-1
НС-4410501000200,4-0,8

Как построить деревянный навес из поликарбоната своими руками

Пошаговая инструкция для пристройки к дому 2,5*4 м, фундамент – столбчатый, опирание – балочно-опорное, стойки – брус 100*100 мм, крыша односкатная, покрытая сотовым поликарбонатом толщиной 8 мм.

Фото-пример деревянного навеса к дому

Очищаем участок, переносим чертежи на местность, забиваем столбики, натягиваем веревку, снимаем верхний слой грунта – 300 мм. Выкапываем ямы под столбы, глубиной 700 мм. Дно засыпаем щебнем и песчаником, слоями 100-15о мм, подушку трамбуем. Площадку мостим тротуарной плиткой. В каждую яму вбиваем 4 арматурных рифленых прута, сечением 8-12 мм. Формируем из рубероида импровизированный столб и одеваем его на армирующий каркас, заливаем бетоном, до полного становления раствора придется подождать 4 недели.

Способ крепления бруса к фундаменту

На бетонный столб анкерами крепим оцинкованный держатель, в него фиксируем вертикальную опору, проверяем геометрию, затягиваем болты.

К стене присверливаем балку-брус 100*100 мм, она послужит опорой для внутреннего конца стропильной ноги, и поможет распределить нагрузку по всей несущей конструкции. По верхним оголовкам опор делаем обвязку, брусом 100*100 мм, крепим на уголки, дополнительно фиксируем укосами, чтобы сделать навес прочнее.

Один из способов крепления поперечных и продольных балок к вертикальной опоре

Перпендикулярно дому укладываем стропила из доски 150*40 мм, на балку крепим уголками, на обвязку – салазками, навис ноги с внешнего края +300 мм, чтобы осадки не попадали внутрь. Поперек, через каждые 500-900 мм стелим обрешетку из тонкого бруска 20-40 мм. Каркас обрабатываем антисептиком и противопожарным раствором, лакируем или красим цветным лаком. Парапет можно выполнить из любого материала или оставить открытым, оформив его клумбами, декоративными кустами, вьюнами.

Как крепить поликарбонат

Листы режутся в размер болгаркой мелкозубчатой пилой по металлу, заусеницы шлифуются абразивом. При укладке следите, чтобы внутренние ребра жесткости поликарбоната шли параллельно обрешетки. Панели соединяются между собой стыковочным профилем.

На обрешетку саморезами крепим соединительный профиль, в него вставляем листы, оставляем термозазор 3-5 мм, закрываем сверху заглушкой до щелчка. Внешний край листов крепим на термошайбы, торца проклеиваем специальным скотчем и устанавливаем заглушку, во избежание попадания пыли и мусора внутрь материала.

Крепление поликарбоната на профиль

Устанавливаем водоотвод

Он будет пластиковым.

Важное замечание! Пластик подвержен температурным расширениям. Для компенсации деформаций через каждые 8 м длины трубы нужно делать подвижный стык. Если вы собираетесь крепить водосток при помощи клея герметика, каждые 8 м делайте соединение на резиновом уплотнителе

Этого будет достаточно для компенсирования температурных деформаций

Если вы собираетесь крепить водосток при помощи клея герметика, каждые 8 м делайте соединение на резиновом уплотнителе. Этого будет достаточно для компенсирования температурных деформаций.

Водосточная система

Систему будем монтировать так, чтобы приемное отверстие находилось в нижней части кровельного ската нашего навеса. Сторону крыши выбираем, ориентируясь на место расположения канавы для приема стоков.

Первый шаг. Крепим крюки-держатели. Желоб монтируем с уклоном в направлении водоприемного отверстия. Для обеспечения требуемого наклона желоба используем крюки-держатели. Монтируем их минимум с 0,5-сантиметровым уклоном на каждый метр длины водоотводящей конструкции. Разметку для установки крюков выполняем следующим образом:

  • находим нижнюю либо верхнюю точку ливнеотвода для монтажа крайнего кронштейна. Крайние кронштейны устанавливаются на расстоянии 100 мм от краев водоприемника;
  • зная необходимую длину системы, отступаем от крайней точки расстояние, равное 0,5 мм умноженное на общую длину желоба в метрах. Отмечаем вторую точку;
  • натягиваем между двумя метками веревку и закрепляем крюки, ориентируясь по ней;
  • монтируем крюки с полуметровым шагом.

Установка сливов на крышу

Второй шаг. Подгоняем длину трубы. Отрезаем лишнее при помощи ножовки. Стружку счищаем острым ножом. Отпиливаем так, чтобы в процессе резки не была нарушена геометрия сечения трубы.

Третий шаг. Устанавливаем трубу на крюки. Если используем пластиковые крюки, сначала вставляем заднюю кромку нашего желоба в углубление на крепеже, а затем опускаем передний край трубы и нажимаем. В результате желоб защелкнется и просто закрепится на своем месте.

Устройство водосточной системы

При установке на металлические крепления, сначала укладываем желоб на крепежи и загибаем гибкие лепестки таким образом, чтобы они охватили трубу.

Четвертый шаг. Устанавливаем воронку. Вырезаем в нужном месте желоба отверстие и прикладываем к нему снизу воронку. Фиксацию будем выполнять с помощью клея. Для этого сначала очищаем поверхности, обильно наносим связующий состав на стыкующиеся элементы, ждем высыхания смеси, а после промазываем дополнительный шов.

Монтаж водостокаМонтаж желобаМонтаж желоба

Пятый шаг. Собираем трубы и колена в единый водоотвод. С помощью колен мы можем задать нужное направление нашей трубы. На стыках труб и колен устанавливаем по дополнительному крепежному хомуту.

Монтаж водостока

Непосредственно соединение труб и колен выполняется при помощи клея. Порядок его использования был рассмотрен выше. Держатели трубы монтируем с шагом 2 м.

Монтаж водостока

В завершение нам остается лишь зашить фронтоны крыши навеса сайдингом, вагонкой или другим материалом на свой выбор. При желании можем прикрепить к вертикальным опорам поперечины и обшить весь навес – этот момент остается уже на усмотрение владельца.

Навес готов. Можем принимать его в постоянную эксплуатацию.

Навес для автомобиляМассивный деревянный навесНавес для авто

Удачной работы!

Кровля из поликарбоната: особенности устройства

Завершающим этапом строительства навеса для автомобиля является установка кровельного материала. Существует несколько наиболее популярных вариантов исполнения кровли. Один из них – кровля из поликарбоната.

Этот кровельный материал может быть монолитным или кровельным. Основная разница между разными типами материалов заключается в следующем:

Ввиду того, что в сотовом поликарбонате есть внутренние пустоты, он удобнее и легче в монтаже. Среди преимуществ монолитного поликарбоната можно отметить тот факт, что он способен выдержать больший вес снежной массы.

Сначала необходимо замерить размеры каркаса, после чего с помощью электроинструмента или ножовки отрезать требуемый размер поликарбонатного листа

Необходимо обязательно обращать свое внимание на то, что при установке сотового кровельного материала каналы листа должны быть расположены строго перпендикулярно по отношению к земле (в данном случае влага, проникающая внутрь листа, будет выходить наружу самостоятельно). В противном же случае спустя определенное время внутри кровельного листа образуются пузырьки влаги, которые взаимодействуют с пылью и придают покрытию неэстетичный внешний вид. Очистка пустот потребует достаточно много времени

Очистка пустот потребует достаточно много времени.

Обратите внимание на тот факт, что монолитный материал с упомянутой выше проблемой не связан. После того как вы нарежете листы поликарбоната, необходимо будет подготовить отверстия для крепежных элементов. Эту процедуру нужно сделать до установки листов кровельного материала, чтобы в процессе не повредить их

Диаметр отверстий должен быть несколько больше, чем диаметр крепежных болтов или саморезов. Данный прием используется по той причине, что в холодную или жаркую погоду поликарбонат сжимается и расширяется, поэтому, если вы сделаете отверстия такими же, как и диаметр саморезов, то во время сужения пластика места крепления могут треснуть. В большие отверстия может попадать грязь и влага. Для того чтобы этого избежать, в процессе крепления необходимо использовать резиновые прокладки (между саморезом и материалом кровли) или герметик

Эту процедуру нужно сделать до установки листов кровельного материала, чтобы в процессе не повредить их. Диаметр отверстий должен быть несколько больше, чем диаметр крепежных болтов или саморезов. Данный прием используется по той причине, что в холодную или жаркую погоду поликарбонат сжимается и расширяется, поэтому, если вы сделаете отверстия такими же, как и диаметр саморезов, то во время сужения пластика места крепления могут треснуть. В большие отверстия может попадать грязь и влага. Для того чтобы этого избежать, в процессе крепления необходимо использовать резиновые прокладки (между саморезом и материалом кровли) или герметик

После того как вы нарежете листы поликарбоната, необходимо будет подготовить отверстия для крепежных элементов. Эту процедуру нужно сделать до установки листов кровельного материала, чтобы в процессе не повредить их. Диаметр отверстий должен быть несколько больше, чем диаметр крепежных болтов или саморезов. Данный прием используется по той причине, что в холодную или жаркую погоду поликарбонат сжимается и расширяется, поэтому, если вы сделаете отверстия такими же, как и диаметр саморезов, то во время сужения пластика места крепления могут треснуть. В большие отверстия может попадать грязь и влага. Для того чтобы этого избежать, в процессе крепления необходимо использовать резиновые прокладки (между саморезом и материалом кровли) или герметик.

Нижние края поликарбоната следует закрыть при помощи перфорированной ленты, а верхние – с помощью цельной ленты.

Как быстро и недорого построить навес для машины своими руками? Советы по выбору конструкции, выбор места под строительства, пошаговое описание процесса строительства навеса.

Проблема хранения автомобиля стоит перед каждым автовладельцем. Если ваш железный конь проводит свои дни и ночи под открытым небом, то ему грозят то снег, то град, то солнце. Все это ускоряет процесс коррозии, и в один прекрасный день вы обнаруживаете на колесных арках “рыжики”, которые предвещают перспективу недешевого кузовного ремонта. Этого можно избежать несколькими способами. Самый простой и надежный – это построить навес для машины своими руками. Тем более, что сделать это можно самому, потратившись только на строительные материалы.

Подготовка

Перед началом строительства навеса из древесины, необходимо определиться с тем, где он будет находиться. Подобрать место на участке для такого сооружения несложно, если территория имеет достаточное количество свободного пространства. Для небольших участков специалисты советуют подбирать чертеж малогабаритного навеса. Для строительства подобной конструкции используются деревянные брусья и доски.

Важно! Опорные стойки являются основой конструкции, поэтому рекомендуется подобрать для них брусья, изготовленные из прочных пород древесины. Наиболее доступным вариантом являются сосновые балки. Для строительства кровли можно приобрести металлочерепицу, которая имеет привлекательную стоимость

Классический вариант деревянной крыши также довольно популярен и учитывает использование обрезных досок

Для строительства кровли можно приобрести металлочерепицу, которая имеет привлекательную стоимость. Классический вариант деревянной крыши также довольно популярен и учитывает использование обрезных досок

Также заранее важно подготовить все необходимые пиломатериалы, которые потребуются, чтобы построить традиционный или же уникальный навес на даче из дерева. Рассмотрим, какие инструменты понадобятся для изготовления стандартной беседки:

  • измерительная рулетка;
  • строительный уровень;
  • лопата (штыковая);
  • шуруповерт;
  • электролобзик;
  • электродрель;
  • топор;
  • молоток;
  • пила.

Для скрепления отдельных деревянных элементов применяются металлические уголки и саморезы (по дереву). Для монтажа опор также нужно заранее подготовить щебенку и цементный раствор.

Монтаж деревянных опор

В первую очередь следует подготовить площадку, после чего приступают к установке опор.

Для этого следует поступить так:

Для начала выкапываются ямы, диаметром чуть больше 1 метра. Их размер зависит от размеров опорных брусьев.
В ямы вставляются деревянные брусья, засыпаются щебнем и заливаются песчано-цементным раствором

Очень важно на этом этапе выставить и закрепить опоры строго вертикально.
Каждая опора контролируется с помощью строительного уровня.

Монтаж опорной колонны для навеса от гаража

Watch this video on YouTube

Как правило, полное застывание раствора происходит в течение 72-х часов, после чего допустимо проводить дальнейшие работы.

Как подготовить место

Машину не ставят просто на землю, не вариант и засыпка гравием, колеса на ней пробуксовывают, со временем ровная поверхность деформируется, образуются ямы. Оптимально – сделать неглубокую стяжку, залить бетоном. Это позволит беспрепятственно мыть машину, не переживая о стоке воды.

Пошаговые действия:

  • Обозначить границы конструкции при помощи колышков и веревки.
  • Срезать дерн.
  • Снять верхнюю часть грунта, заглубляя на 15-20 см.
  • Сделать «подушку» из щебня, песка, хорошенько все утрамбовать.
  • Стяжку делают с небольшим уклоном в сторону от дома (построек, грядок и пр.), или по периметру выкладывают дренажные трубы.

Если машина тяжелая, то обязательно используют армированную сетку, арматуру.

После из досок «дюймовок», шириной не менее 25 см делается временная опалубка. Заливается первый уровень бетонной смеси, выравнивается, укладывается арматура или армированная сетка. Сверху заливается 2 порция бетонной смеси.

Площадка под авто будет готова через 1,5 — 2,5 мес., все зависит от погодных условий. Чтобы бетон не растрескался его периодически увлажняют, защитить от осадков, мусора можно, накрыв пленкой.

Как подготовить место

Машину не ставят просто на землю, не вариант и засыпка гравием, колеса на ней пробуксовывают, со временем ровная поверхность деформируется, образуются ямы. Оптимально – сделать неглубокую стяжку, залить бетоном. Это позволит беспрепятственно мыть машину, не переживая о стоке воды.

Пошаговые действия:

  • Обозначить границы конструкции при помощи колышков и веревки.
  • Срезать дерн.
  • Снять верхнюю часть грунта, заглубляя на 15-20 см.
  • Сделать «подушку» из щебня, песка, хорошенько все утрамбовать.
  • Стяжку делают с небольшим уклоном в сторону от дома (построек, грядок и пр.), или по периметру выкладывают дренажные трубы.

Если машина тяжелая, то обязательно используют армированную сетку, арматуру.

После из досок «дюймовок», шириной не менее 25 см делается временная опалубка. Заливается первый уровень бетонной смеси, выравнивается, укладывается арматура или армированная сетка. Сверху заливается 2 порция бетонной смеси.

Площадка под авто будет готова через 1,5 — 2,5 мес., все зависит от погодных условий. Чтобы бетон не растрескался его периодически увлажняют, защитить от осадков, мусора можно, накрыв пленкой.
