Сборка воротного полотна
Сборка ворот Чтобы сделать раму для ворот, вам необходимо иметь навыки работы со сварочным аппаратом, так как все элементы нужно соединять сваркой. Если у вас нет опыта сварочных работ, вы можете обратиться за помощью к знакомым или в специальную мастерскую, где по вашим чертежам сделают раму ворот.
Схема сборки каркаса полотна
Чтобы изготовить воротную раму, вам нужно приобрести профильные трубы. Их размер будет соответствовать желаемому размеру ворот. Есть множество вариантов конструкций, которые вы можете сделать. Главное, выбрать подходящий для вас, нарезать трубы нужного размера и произвести сварочные работы. Профессионалы советуют варить раму так, чтобы горизонтальные поперечины были поверх вертикальных труб. Благодаря этому вы предотвратите коррозию, нужно только заглушить горизонтальные трубы. Когда конструкция будет готова, места соединения необходимо зачистить, а раму покрыть защитной краской.
На этом же этапе к нижней трубе следует приварить направляющую П-образную балку, благодаря которой будет осуществляться движение ворот. После чего каркас обшивают профильным листом.
Один из вариантов, как сделать воротную раму, представлен ниже.
Различные запоры на ворота
Практически на каждой калитке и створке дома или коттеджа стоит запор для ворот, причем это далеко не декоративная вещь. Частные владения неустанно требуют к себе мужского внимания, и для хозяина всегда найдется над чем поработать. Визитной карточкой каждого дома являются его входные ворота, и не стоит пренебрегать внешним видом этого элемента ограждения. К тому же ворота несут в себе функции безопасности, оберегая жилище от непрошеных визитеров.
Конструкция простого запора для ворот
Варианты запорных устройств
Чем отличаются запоры для ворот от обычных замков? Прежде всего, отсутствием ключа. Нет необходимости носить с собой лишние ключи, так как в любой момент можно надежно закрыть створку при помощи запора.

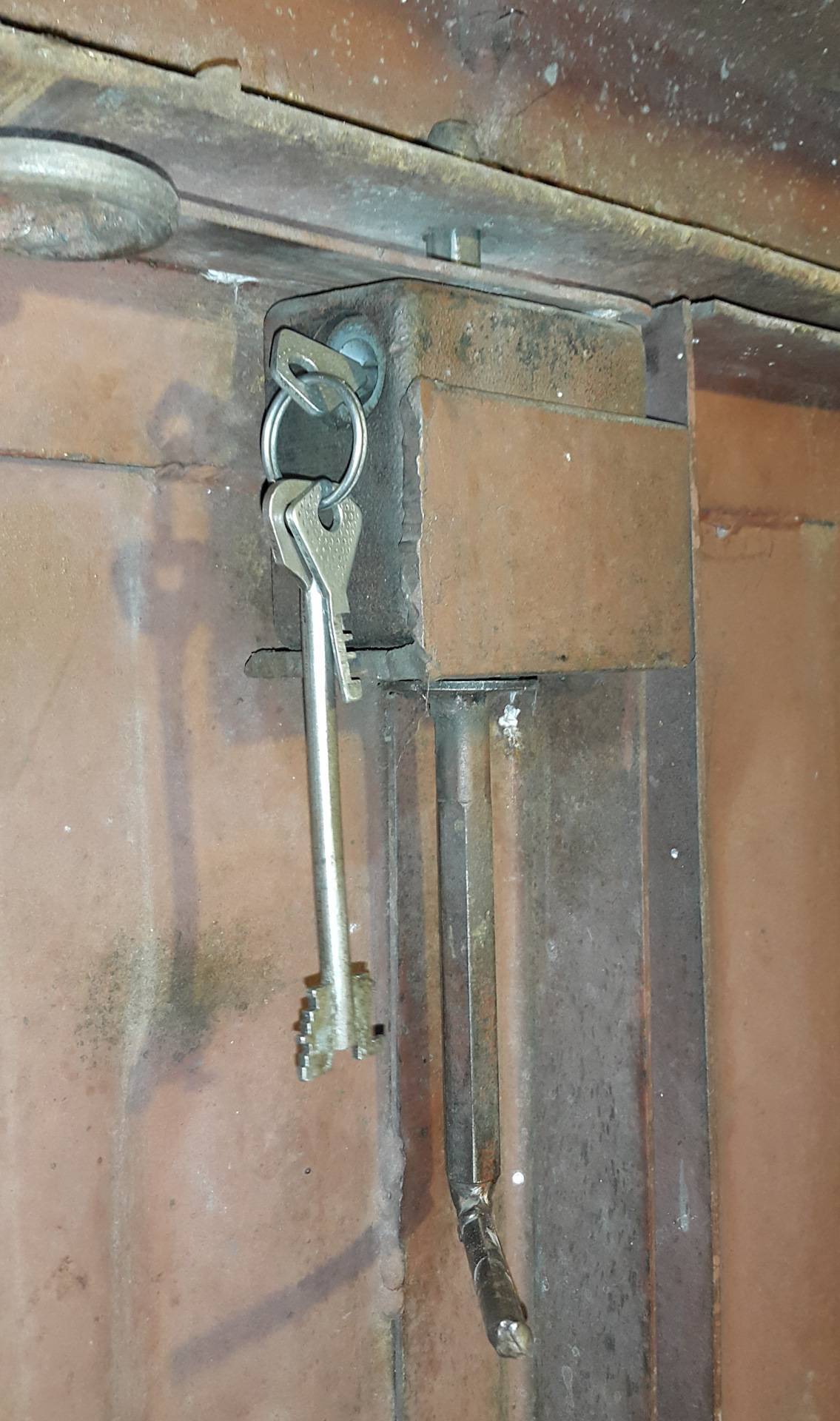

- Засовы вертикального типа. Достаточно удобная конструкция, позволяющая надежно закрепить створки ворот либо калитки. Наиболее частое ее использование — запор для распашных ворот гаража. Для фиксации створок ворот применяются металлические прутья с ручками, входящие в пазы пола и потолка, надежно фиксируют ворота в закрытом положении. Фиксацию самих запоров обеспечивают крепления на воротах, выполненные в виде полок, куда заводятся ручки запора путем их поворота.

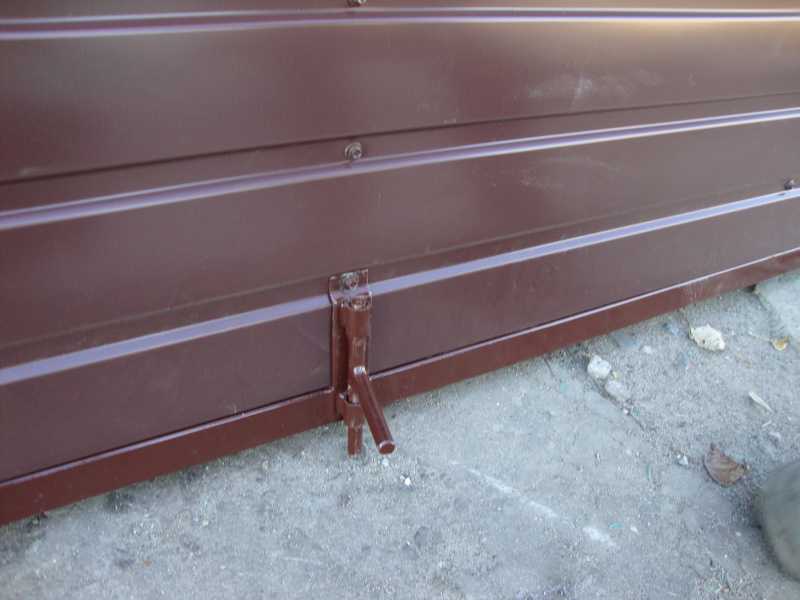

Простой засов вертикального типа на воротах
Различные размеры засов на пружинах для ворот
Современные виды запоров
Прогресс не стоит на месте, и сейчас уже не редкость увидеть на воротах электроприводы либо электрические замки. Для автоматики распашных ворот используются как приводы соленоидного типа, так и устройство, состоящее из электродвигателей и тросов. Последний тип часто собирается самостоятельно, если это, конечно, не касается откатных ворот, которые работают именно по этому принципу.
Электромагнитные замки довольно часто встречаются в специальных магазинах и организациях, занимающихся системами контроля доступа. Принцип их работы в том, что при подаче на него напряжения срабатывает электромагнит, который притягивает к себе калитку или створку ворот. Причем притяжение происходит с довольно большой силой, и без спецтехники открыть такие ворота практически невозможно.
Смонтированный электромагнитный замок для ворот
Электромеханические замки практически не отличаются от обычных замков, кроме того, что ригель в нем приходит в движение с помощью электричества, и открыть такой замок можно не только механическим ключом. Оба вида замков активируются при помощи магнитного ключа, радиобрелка, магнитной карты, RF- метки, скрытой кнопки, кодовой панели и тому подобными системами.
Вариант электромагнитного замка для сварных ворот
Из наиболее экономных вариантов существуют механические кодовые замки. Они открываются при одновременном нажатии на определенные группы цифр.
На рынке представлен очень широкий выбор замков и запоров для калиток и ворот. Различные конструкции засовов и их типы позволят практически каждому владельцу подобрать засовы на свой вкус и под свои нужды. Выбор устройства зависит от цели, которую требуется достичь, и, естественно финансовых возможностей. Некоторые простые виды запоров возможно изготовить самостоятельно в домашних условиях.
Схема с размерами для изготовления самодельного засова на ворота
Конечно, иногда достаточно купить стандартный механизм, но часто владельцы участков собирают их сами.
Самостоятельное изготовление засова
Пример конструкции самодельного засова на ворота
Для изготовления засова потребуются следующее оборудование и детали:
- металлический штырь;
- тиски;
- пружина;
- молоток;
- болгарка или пила по металлу;
- набор ключей или отверток;
- шуруповерт.
Прежде всего, необходимо собрать основу засова. Чтобы это выполнить, нужно прикрепить к пластине держатели стержня. Далее следует установить на стержень ручку и установить его совместно с пружиной в каркас.
Заключение по теме
Чтобы смонтировать готовый засов на металлическую поверхность, нужно прикрепить его к ней с помощью болтов, предварительно просверлив под них отверстие. К дереву механизм прикрепляется при помощи саморезов, закрутить которые нужно шуруповертом или отверткой.

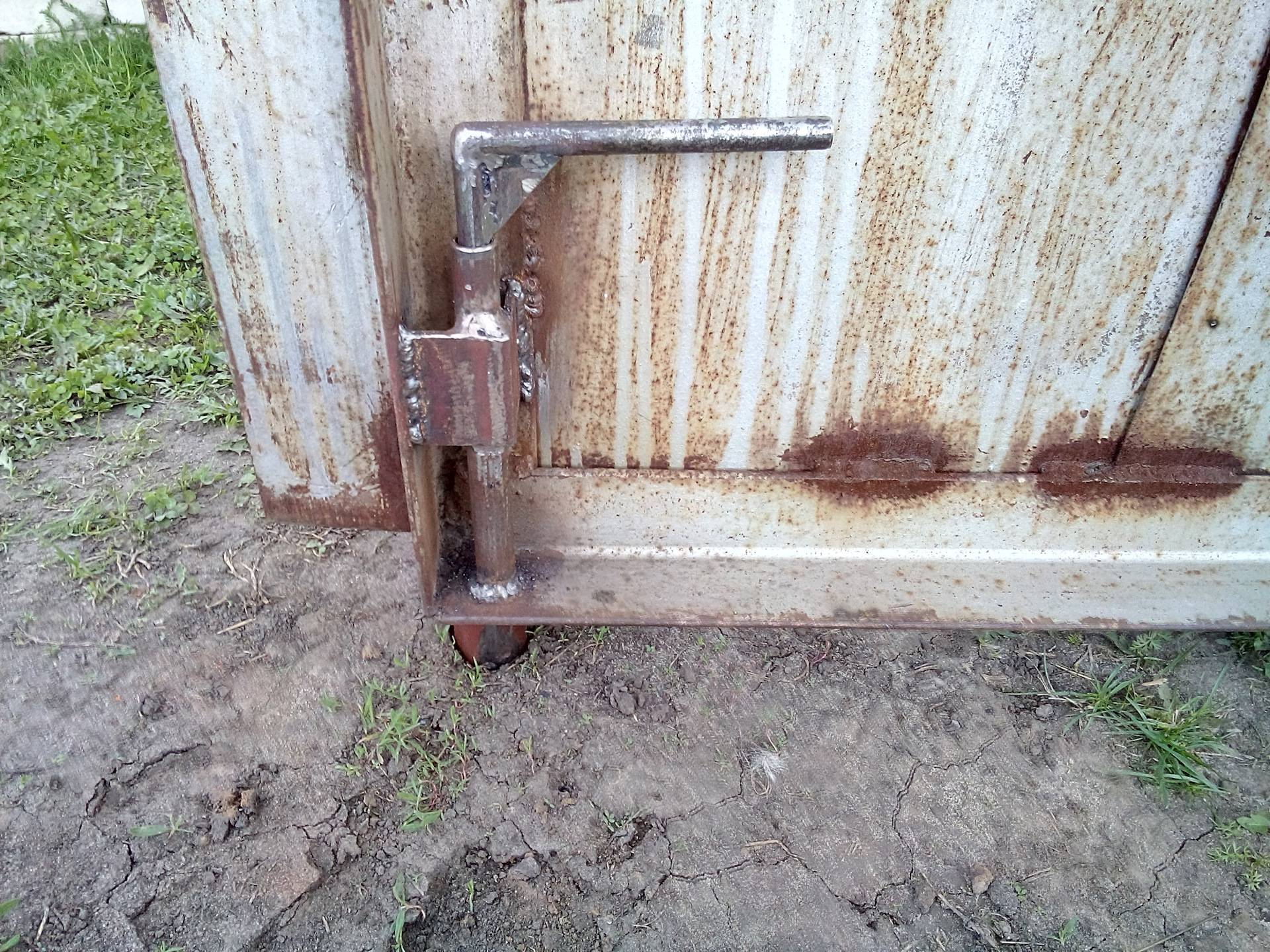

Пример самодельного вертикального засова на ворота
Для запорного стержня необходимо просверлить отверстие на косяке калитки — это необходимо для фиксации стержня, в результате чего будет фиксироваться и сама дверь. При наличии небольшого опыта и соответствующего инструмента несложно собрать и установить засов для ворот своими руками, значительно увеличив безопасность частной территории.
Наличие потайного замка
Довольно часто можно встретить такой вариант, когда на дверном полотне калитки отсутствует, и отверстие для ключа и какой либо другой механизм, при помощи которого можно было бы его открыть, то в тоже время дверь является запертой изнутри. Если же внимательно присмотреться, то можно увидеть, то, что с обратной стороны попросту была установлена задвижка. Но если он установлен внутри, а наружных элементов для открытия нет, то, как же с ним работать снаружи? Если подробно в этом не разобраться, то вопрос непонятен. А всё дело в том, что на самом полотне имеется своего рода шестиугольная шляпка. Её нужно провернуть с помощью индивидуального ключа. А со стороны двора располагается рейка, которая именно при закрытии или же открытии вращает основное устройство. Сделать такую конструкцию довольно просто.
Хвостик заготовленного болта делается плоским и на его основание прикрепляется задвижка, в которой и производится прорезь под эту заточку.
Сама схема сбора данной конструкции выглядит следующим образом:
- просверливается отверстие для болта, который имеет резьбу;
- при помощи сверла с большим диаметром производится углубление для самой головки болта таким образом, что он идеально заходил в углубление;
- с обратной стороны следует закрепить две шайбы на болте и прижать таким образом, чтобы головка болта стала «невидимой»;
- на заготовку нужно поместить задвижку и прижать её к полотну при помощи гаек.
Что можно сделать самому
Запор на калитку с секретом своими руками
Кишечник » Симптомы » Запор на калитку с секретом своими руками
Основной функцией калиток и ворот является охрана территории от вторжения посторонних лиц, поэтому они оборудуются запорными устройствами. Обычно это несложные конструкции, которые приобретаются готовыми или изготовляются своими руками. Главное, чтобы запоры для ворот и калиток были просты в использовании.
Какие запоры для ворот и калиток наиболее надёжны
Надёжность запоров дачных ворот и калиток повышается, если устанавливать устройства, открывающиеся ключами. Наиболее часто хозяева отдают предпочтение:
- замкам навесным;
- винтовым конструкциям;
- пазовым запорам;
- накладным и врезным замкам;
- механическим кодовым устройствам.
Замки навесные к воротам
Сейчас навесной замок встречается редко в основном на нечасто посещаемых дачах, откуда вывезены ценные вещи. Его нетрудно открыть шпилькой для волос либо вульгарно выломать ломом. Для него нужно только закрепить две проушины. В паре с ним обязательно устанавливают внутреннюю защёлку.
Винтовые устройства легко монтируются и несложны при эксплуатации. Их устанавливают на обшивку створки.
Основной деталью является засов в виде зубчатой рейки, который сдвигается за счёт вращения шестерёнки сцепленной с ним. Для её поворота используется специальный ключ.
Поскольку практичность такой системы невысока, так как приходится делать ключом немало оборотов, она не пользуется популярностью.
Ригельные замки на реечных системах более распространены, так как надёжны и несложны в обращении. Некоторые модели оснащаются крабовыми системами закрытия. Для запирания хватает 1-2 оборота ключа.
Для установки накладных замков необходимо довольно толстое основание. Поэтому под них на раму дверцы приваривается специальная пластина. Их размещают таким образом, что с улицы калитка будет открываться только ключом, а изнутри поворотной ручкой.
Многие домовладельцы отдают предпочтением врезным замкам. Если конструкция створки не позволяет сделать паз для установки, то на раму приваривается металлическая коробка, внутри которой он закрепляется. Популярность кодовых устройств по-прежнему на высоте. Конструктивно они выполняются накладными и навесными. Многие модели оснащаются дополнительными блокировками.
Электромеханические устройства
Такие виды запоров для ворот помимо механических элементов включают электрические компоненты. Эта комбинация повышает надёжность и делает возможным беспроводное дистанционное управление. При выходе их открывают нажатием кнопки, выступающей из корпуса, а при входе ключом-таблеткой или электронной картой.
При отключении электроэнергии выйти можно, нажав кнопку, а войти с помощью обыкновенного ключа. К достоинствам следует отнести удобное пользование, хорошую защищённость от взлома, возможность подключения домофона, звуковой сигнализации и других систем безопасности.
Основными недостатками считаются зависимость от наличия электроэнергии и возможность отказов при низкой температуре и высокой влажности.
https://www.youtube.com/watch?v=nqIsJSOeCR8
Недавно появившийся магнитный замок признан самым надёжным запором. Работает без ключей и засовов. Мощный магнит, управляемый электроникой, прочно удерживает закрытую створку. Закрывается автоматически, а открывается магнитным ключом.
Самостоятельное изготовление запоров
Чаще всего для запирания ворот и калиток используются схожие по конструкции накладные горизонтальные и вертикальные засовы. Поэтому рассмотрим процесс изготовления вертикального запора для распашных ворот. Их потребуется два ― на каждую створку по одному. Порядок действий следующий:
- На каркасе намечается место крепления устройства, определяется длина прута и точка его вхождения в землю.
- Прутья нужного размера отрезаются от стальных стержней и к верхним концам привариваются короткие отрезки под углом 90°. Они будут служить ручками при поднятии и опускании штырей. В грунт они должны погружаться на глубину, обеспечивающую надёжную фиксацию полотен при закрытии ворот.
- Отверстия в почве делаются с помощью садового бура диаметром достаточным для свободного вхождения стержней.
- На каркас привариваются два кольца, по которым будет двигаться засов.
- Выше нужно приварить крючок для удержания ручки засова в поднятом состоянии. Для усиления защиты в верхней части ворот желательно установить шпингалеты.
Особенности стопоров
Наиболее простую конструкцию имеет стопор для ворот. Это засов, который устанавливается вертикально. Его принцип действия аналогичен функциям стандартного шпингалета. Предназначается для удержания в открытом состоянии откатных и распашных конструкций.
Воротные стопоры – высокое качество, надежность, безопасность
Главным преимуществом является надежность. Ворота не закроются самостоятельно даже в том случае, если сила ветра составит 10 м/с.
Установить стопоры можно самостоятельно
Это очень простая, сильная модель. Сделать ее самостоятельно сможет даже тот, кто не обладает должными знаниями и умениями в области сварочных работ. Для фиксации модели используются специальные болты.
Если гараж имеет выход с калиткой, устройство используется не только как фиксатор, но также и как запор.
Главный минус – ворота фиксируются только в одном направлении. Отверстия под штырь страдают от грязи, которая постоянно туда набивается. Также появляется нужда в установке сразу нескольких труб.
Простейшая конструкция
Самый элементарный и недорогой фиксатор гаражных ворот.
Упор-стопор – идеальное решение для деревянных ворот
Предназначается для конструкции, обшитой деревом.
Для того чтобы сделать его своими руками, нужно:
- Найти деревянный брус подходящего размера.
- «Вооружиться» форточной петлей.
- Один из концов петли как можно жестче закрепить на одной из сторон бруса.
- Второй конец зафиксировать подвижным способом на створке ворот.
- «Нерабочую» трубу поднять наверх, удержать при помощи веревочной петли.
Для фиксации ворот требуется опустить трубу. Если появляется надобность в увеличении площади, верхняя часть трубы аккуратно срезается под определенным углом.
Карабинный упор
Недорогой и оригинальный аналог.
Дешевый аналог
Его также можно сделать самостоятельно, без привлечения специалистов. Необходимые инструменты:
- герметичный клей;
- стропа (грузовая. На конце должен находиться металлический крюк);
- метчик М8 (на него необходим вороток);
- карабин (маленький);
- дрель (размер сверла – Ф7);
Необходимо найти подходящий рым-болт
рым-болт (резьба – М8).
- Высверлить на внутренней стороне рамы 2 ямки. Высота должна быть одинаковой. В них осуществляется нарезка резьбы.
- Аккуратно обмазать рым-болты герметичным материалом.
- Вкрутить рым-болты в выполненные ямки.
- Надеть карабины.
- Продеть сквозь карабины стропы.
Общие правила выбора комплектующих и фурнитуры в зависимости от веса ворот
При покупке фурнитуры учитывайте:
- общий вес ворот;
- ширину проезжей части;
- высоту створок.
В стандартную комплектацию входят:
- две роликовые опоры;
- направляющий профиль;
- верхний ограничитель;
- накатной ролик;
- заглушка;
- верхний и нижний улавливатели.
Регулировочные пластины не входят в комплект и покупаются отдельно.
Фото: фурнитура, автоматика и консольная балка
Разберем перечни фурнитуры в зависимости от веса ворот.
300-500 кг
Зачастую такой вес имеют ворота из профнастила или дерева на металлическом каркасе.
В этом комплекте направляющая консоль делается размерами 60*70*3,5 мм. Длина ‒ 5, 6, 7 м.
Основной материал фурнитуры для конструкции до 300 кг ‒ усиленный полимер, до 400 кг ‒ металлополимер, до 500 кг ‒ металл.
Средний срок гарантии на набор фурнитуры составляет 5 лет.
600-700 кг
Набор приобретается, если проект предусматривает тяжелые ворота с калиткой из ковки, сварных решеток. Материал ‒ металлополимер усиленный.
Количество компонентов фурнитуры аналогично предыдущему типу.
800-1000 кг
Если придется собирать откатной механизм длиной до 8 м с применением тяжелого секционного материала, то здесь лучше купить комплект до 800-1000 кг.
Консоль, которая будет направлять движение створки, поставляется длиной 6‒12 м, размерами 86*94*5 мм.
Основной материал ‒ нержавеющий металл.
1100-1500 кг
У большинства производителей есть усиленные комплекты, которые позволяют построить откатную систему с перекрытием проемов до 9 м и весом 1100‒1500 кг. Они получили название «СУПЕР».
Редко применяются в частном секторе, чаще – в промышленности, производственных учреждениях.
Как сделать вертушку?
Самостоятельное изготовление
Откатные (сдвижные)
Еще один тип автоматических ворот для гаража — откатные или сдвижные. По названию уже понятно, что плотно сдвигается в сторону. Вот в этом и состоит их основная особенность — рядом с проемом должно быть свободное пространство размером на 1,5-2 метра больше чем ширина ворот. Сюда будет сдвигаться полотно. Так как масса полотна большая, обычно используют привод.
Эта особенность сильно ограничивает область использования откатных ворот
Виды откатных ворот
По конструкции сдвижные ворота бывают:
- Консольными. В этой конструкции основная нагрузка от полотна ворот приходится на консольную (несущую) балку, которая может располагаться вверху, внизу или посередине плотна. В сечении она напоминает букву «П», внутрь нее вставляются ролики, которые закреплены на специальной подставке. При движении ролики скользят по балке, полотно сдвигается. В этой конструкции важна хорошая балансировка, тогда проблем с эксплуатацией не возникает, такие автоматические ворота могут использоваться десятилетиями. Минус этого типа откатных ворот — в сложной реализации, необходимо рассчитать и изготовить само полотно ворот с противовесом, установить опорную конструкцию (забетонировать).
- Подвесными. Несущая балка располагается вверху, по ней тоже движутся ролики. Но, в этой конструкции, ролики прикреплены к полотну ворот и находятся сверху. То есть, ворота фактически висят на балке. Простая в реализации конструкция, хорошо ведет себя при эксплуатации. В случае с установкой на гараже имеет один существенный недостаток — ее практически невозможно утеплить до нормальной степени.
- Откатные по рельсу. В этой системе все наоборот. Несущая балка/рельс находится на уровне земли. Ролики также передвигаются по направляющей, но прикреплены к полотну ворот снизу. Это — самая простая конструкция, но и самая проблематичная в эксплуатации: направляющая забивается грязью, полотно ворот при движении часто перекашивается.
Полотно ворот делают обычно из листа металла, можно использовать обычную листовую сталь, профилированный лист, набить на раму доски и т.п. тут ограничений нет. Другое дело что для гаража важна сохранность, так что чаще всего ставят листовой металл. Но ворота при этом получаются тяжелые, что надо учесть при выборе мощности движка.
Достоинства и недостатки
Вообще, все откатные/сдвижные ворота не в состоянии обеспечить должную степень теплоизоляции. Они должны двигаться свободно вдоль стен, потому плотное прилегание обеспечить не получится. Можно поставить уплотнители, но они должны быть очень эластичными. И это кроме того, что рядом с воротами в одной плоскости должен быть кусок стены/забора/свободного пространства — чтобы была возможность
Поэтому, если и рассматривать откатные ворота как гаражные, то только для холодного гаража. При этом конструкцию на рельсе в земле использовать не стоит вообще. Во-первых, она неудобна, так как придется переезжать ее и она будет забиваться. Во-вторых при таком устройстве внутрь будет заметаться снег, затекать дождь — ролики имеют довольно большую высоту и никак этот зазор не герметизируешь.
Имеют сдвижные автоматические гаражные ворота и достоинства:
- Высокая стойкость к взлому. Полотно может быть из листовой стали, что является хорошей защитой от проникновения.
- Стабильность работы. Отказы возможны только при повреждении несущих балок, что в консольной и подвесной конструкции большая редкость.
- Независимость работы от наличия/отсутствия снега.
- Низкая возможность отказа за счет обледенения конструкции.
- Откатные ворота любой системы можно сделать своими руками — от самого начала, до самого конца. Купить придется только привод с пультом управления, металл, ролики, части опорной системы. Если автоматические ворота с пультом не нужны, можно приспособить любой двигатель с низким числом оборотов.
В общем, автоматические откатные ворота подходят далеко не для всех гаражей. Они идеальны, если холодный гараж имеет выход непосредственно на улицу и его проем находится на одном уровне с забором. Подойдет также неотапливаемый отдельностоящий (если рядом есть достаточно свободного места и открытые ворота не мешают движению по участку). Во всех других случаях надо подбирать другую конструкцию.
Пошаговая инструкция по изготовлению и монтажу ворот
После расчистки места для установки конструкции и подготовки материалов и инструментов можно начинать основную работу.
Разметить место для закапывания опорных столбов, а затем буром сделать ямы под их установку глубиной примерно 1,2 м, а диаметром 0,5 м. Если нет бура, можно использовать лопату. Столбы должны стоять очень прочно, так как от этого зависит и надёжность будущих ворот.
- Зачистить трубы, удаляя с них ржавчину, обработать антикоррозийным средством и обернуть нижний край рубероидом. Это необходимо для защиты деталей от коррозии.
На дно каждой ямы насыпать слой щебня толщиной около 15 см, установить трубы и залить бетоном. Верхние части каждой стойки закрыть специальными заглушками, чтобы внутрь не попадала вода.
- Вертикальность опор проконтролировать с помощью уровня. Чтобы столбы не покосились, их можно подпереть специальными брусьями. Подождать, пока бетон высохнет (3–5 дней).
Собрать раму на специальной ровной площадке.
Сварить её и дополнительно укрепить стальными уголками.
Длинные стороны каркаса зрительно разделить на 3 части и к условным точкам приварить перемычки — рёбра жёсткости. Можно приварить планки ещё и по диагонали.
Приварить петли к местам крепления перемычек.
Облицевать каркас профлистом, предварительно вырезав ножом по металлу прямоугольные выемки для петель.
Для крепления использовать шурупы с шестигранной головкой, подобранные под цвет основного материала.
Петли лучше приваривать, когда каркас ещё находится на площадке. Чтобы ворота невозможно было снять, приварить над верхней частью дополнительные крепёжные уголки.
Навесить ворота на петли и подложить под середину конструкции деревянную подставку.
Электропривод для распашных ворот
Эту деталь также можно сделать своими руками, если вы разбираетесь в электричестве. Главная её часть — механизм от параболической антенны с червячной передачей. Спутниковое ТВ старого образца имеет поворотный механизм, который можно установить на распашных воротах. Червячная передача действует, как и поворотный механизм, но может работать от низкого напряжения в 36 вольт. Заводские приводы работают только от электросети в 220 вольт.
Электропривод от спутниковой антенны можно установить на распашные ворота
Для сборки понадобится:
- два электрических привода с наиболее длинными штоками, которые можно купить в специализированных магазинах;
пульт дистанционного управления с дальностью действия не менее 50 м;
- понижающий трансформатор;
- электрическое реле для предотвращения поломки привода в случае попадания под ворота посторонних предметов.
Собрать устройство можно за один день.
Установка заводского электропривода
Если вы предпочитаете более надёжную систему, лучше использовать автоматические заводские устройства. Но вначале необходимо определиться, куда будут открываться створки — внутрь или наружу.
Створки распашных ворот могут открываться внутрь или наружу
Инструменты для установки привода:
- электрическая дрель;
- плоскогубцы;
- шуруповёрт;
- рулетка;
- изоляционная лента;
- молоток.
Чтобы выбрать тип устройства, понадобится замерить расстояние между петлями и внутренней стороной опоры:
если оно менее 15 мм, подойдёт более дешёвый линейный механизм, не оборудованный рычагами;
если от 15 до 30 мм, то придётся приобретать рычажный вариант или сделать определённые ниши для первой системы.
Далее, мы определяем ширину створки, а также учитываем обязательную ветровую нагрузку. Створки ворот должны ходить легко, чтобы электропривод мог плавно открывать и закрывать их. Если конструкция открывается внутрь, можно устанавливать любые электрические приводы. Для стальных столбов лучше всего взять линейную или рычажную модель, а для кирпичных — только вторую. Если створки ворот открываются наружу, то подойдёт любая система, которую монтируют внутри проёма. Места она займёт около 15 сантиметров с каждой стороны конструкции.
Порядок работы:
- По кругу колонны приварить металлические усилители при осуществлении монтажа электропривода на кирпичный столб.
Установить гидравлический привод на ручной режим и подсоединить с помощью сварки крепёжные элементы к воротам.
Если выбрана линейная модель, то после приваривания оставить после полного открывания ворот хотя бы 1 см для плавного и свободного хода. Проверить ход створок и чёткость движения электропривода, а затем поставить упоры и двигатели.
-
Поставить планки, подшить пульты и включить систему. Затем автоматику оборудовать выключателями.
Установить сигнальную лампу и фотографическое устройство, которое невозможно оборудовать, пока не будут отрегулированы все остальные системы.
Наиболее удачные варианты запоров на гаражные ворота
Из всевозможных конструкций запоров наименее надежными являются щеколды и шпингалеты. Устройство такого механизма до примитивности простое. По сути, это металлический стержень в стальной обойме. При перемещении стержня с помощью бокового рычага край запирающего элемента входит в гнездо на соседней створке и блокирует перемещение ворот. Установить его на ворота своими руками можно за пять минут, но стойкость его к взлому крайне низкая, прежде всего из-за слабого корпуса обоймы.
Если необходим по- настоящему мощный гаражный фиксатор, стоит воспользоваться одной из нижеприведенных конструкций:
- Фляжный запор для гаражных ворот;
- Поворотный стоечный механизм;
- Запор- вертушка;
- Засовы на сварной раме.
Совет! Каждый вариант по-своему удобен в работе, но требует тщательного ухода и смазки механизма.
Фляжные системы запора
Конструктивно фляжный запор представляет собой два элемента – рычаг с крюком и фиксирующую петлю. Рычаг устанавливается на створку ворот или на дверь, при закрытии достаточно одеть петлю на зацеп и перекинуть рычаг до упора. Таким образом, выбирается зазор, и створка гаража плотно притягивается к раме ворот. Увидеть работу запора на практике можно из видео:
В закрытом положении любые усилия на вскрытие створки воспринимаются толстой петлей- крючком фляжного механизма, чтобы оборвать такое крепление, потребуется усилие более чем в несколько тысяч килограмм.
Кроме того, фляжный вариант гаражного запорного устройства абсолютно не чувствителен к засорению и загрязнению. Сделать и установить на ворота своими руками такой механизм не составляет особого труда.
Поворотные стоечные запоры
Не менее надежным считается эксцентриковый или поворотный запор, изготавливающийся в виде вертикальной трубчатой стойки, закрепленной на створке ворот в четырех опорных обоймах. В центральной части к стойке крепится рычаг, с помощью которого трубу стойки можно проворачивать вокруг вертикальной оси. Для удобства рычаг выполняется на болтовом соединении, что дает возможность и складывать его, опуская вниз.
На верхнем и нижнем конце трубы наваривают массивный крюк- зацеп. На пороге и на верхней балке рамы гаражных ворот устанавливают толстые и короткие цилиндры. При повороте трубчатой стойки крюк проворачивается вокруг вертикальной оси и входит в зацепление с цилиндром в верхней и нижней части ворот.
Прочность механизма не уступает фляжной схеме, но более сложный вариант в изготовлении своими руками, требует использования легированных сталей и высококачественной сварки.
Запорная вертушка и стержневые фиксаторы
Двадцать лет назад среди владельцев гаражей очень популярной была конструкция запора в виде вертушки или поворотной стальной рейки, установленной на одной из створок. Чтобы изготовить такой запор, требовалось приварить ось вращения на одной из створок ворот и сделать два упора для фиксации запорного элемента в закрытом состоянии, чаще всего использовались два обрезка стального уголка.
Чтобы закрыть механизм, достаточно было провернуть запорную рамку вокруг горизонтальной оси. Простое и относительно надежное устройство сделало подобную конструкцию одним из самых популярных вариантов среди автолюбителей. Долгое время считалось, что открыть ее снаружи невозможно.
Самыми простыми схемами были и долго еще останутся вертикальные фиксаторы, устанавливаемые в верхней и нижней части одной из створок. Такая схема очень проста в изготовлении, для надежной работы и запирания дверей, в верхней и нижней балке рамы ворот потребуется установить специальные гильзы или обрезки труб. Со временем внутри гильз скапливается грязь, а зимой – замерзший конденсат, поэтому требуется периодическая очистка и продувка крепления.
