Выбор и расчет материалов с фурнитурой
Материал, из которого будет монтироваться обшивка выездных ворот откатного типа, выбирают исходя из личных предпочтений и финансовых возможностей. Наиболее часто приобретаемыми для этой цели материалами являются:
- Профнастил. Один из самых доступных материалов для изготовления заборов и ворот. Удобство и простоту монтажа обеспечивают небольшой вес и минимум дополнительных расходных материалов (заклепки, саморезы). Листы обрабатываются специальным покрытием, которое обеспечивает защиту материала от коррозии. В продаже имеется большая линейка цветов и различные виды рифления.
- Поликарбонат. Материал для тех, кто хочет легкие ворота.
- Стальной лист. Надежный, долговечный материал. Часто используется как основа под ковку. Подбирается по размеру и необходимой толщине.
- Вагонка, штакетник. Эти материалы нуждаются в обработке антисептиком и покрытии краской, либо лаком. Тогда ворота прослужат долго и будут радовать прекрасным видом.
- Кованые элементы. Сейчас можно приобрести такие кованые изделия, с помощью которых посредством сварки можно воссоздать на раздвижных воротах настоящие произведения искусства. Часто ковку комбинируют со стальными листами, поликарбонатом или деревом.
- Филенка. Реализуются эти штампованные металлические листы различных размеров. Монтаж производится при помощи заклепок или сварки.
Если выбор пал на кованые элементы, филенку или металлические листы, то нужно учитывать значительное увеличение веса готовой конструкции при выборе комплектующих и опор.
Фурнитуру обычно заказывают или приобретают в соответствующей торговой сети
Здесь важно понимать, какой вес будет у будущих откатных ворот: так можно будет подобрать необходимые для оптимальной функциональности ролики
Расчет материала лучше проводить с небольшим запасом. Возьмем в пример ворота с проемом 4 метра.
- Раму лучше изготавливать из профилированной трубы (60/30, от 2 мм) – ее потребуется 14,7 метров.
- Внутренний каркас можно сварить из труб 40/20 – в метрах 20,5.
- Если забор закрывается профнастилом, то его уйдет около 8 м2.
- Крепеж будет проводиться при помощи саморезов и заклепок – также приобрести их лучше с запасом.
- 15-20 см швеллер будет использоваться для монтажа закладной. Еще раз повторимся, что его длина должна быть не меньше половины длины проезда ворот (в нашем примере 2 м)
- Для фундамента приобретается арматура 20 м сечением 10-15 мм.
- Щебень, цемент и песок понадобятся для заливки фундамента (пропорции 4/1/2,1). На 4 метровый забор уйдет около половины куба бетона.
Инструментарий для работы:
- лопаты: совковая и штыковая;
- бетономешалка;
- сварочное оборудование;
- шуруповерт (клепочник);
- рулетка;
- молоток;
- болгарка;
- маркер.
Обустройство фундамента
Самая ответственная и трудоемкая работа – закладка фундамента для закрепления консольных блоков, конструктивной части ворот. Фундамент представляет собой прямоугольный блок, армированный металлом.
Устанавливается он с внутренней части забора, в той части проема, куда будет откатываться дверь.
Важно! До начала производства земляных работ необходимо тщательно рассчитать размеры фундамента для закладного элемента
Размеры фундамента
- длина бетонного прямоугольника равна половине ширины проезда;
- ширина не менее 50 сантиметров;
- глубина зависит от промерзания грунта плюс 20 сантиметров.
Важно соблюдать именно эти размеры, чтобы впоследствии не перекосило всю вашу конструкцию – при весеннем вспучивании почвы вы просто не сможете открыть ворота и попасть на свой участок. Ширину въездного проема советуем сделать 4 метра: и неопытный водитель въедет, и грузовая машина все, что надо привезет. Следовательно, длина фундаментного блока составит два метра
Глубина промерзания в средней полосе России – около 140 сантиметров. Мы свой блок для надежности заглубим на 160 сантиметров
Следовательно, длина фундаментного блока составит два метра. Глубина промерзания в средней полосе России – около 140 сантиметров. Мы свой блок для надежности заглубим на 160 сантиметров
Ширину въездного проема советуем сделать 4 метра: и неопытный водитель въедет, и грузовая машина все, что надо привезет. Следовательно, длина фундаментного блока составит два метра. Глубина промерзания в средней полосе России – около 140 сантиметров. Мы свой блок для надежности заглубим на 160 сантиметров.
Фундамент под опоры сделать проще: ямы для них выкопать на такую же глубину – 160 сантиметров. Установить столбы с помощью уровня и залить бетоном. Предстоит выполнить большой объем земляных работ – берите в помощь технику или друзей.
К тому же необходимо выровнять площадку для заезда автомобиля по обе стороны ворот. Снять плодородный грунт на 20 – 30 сантиметров. Засыпать площадку песком и гравием, уложить плитку или заасфальтировать.
В этом видео Вы можете посмотреть инструкцию по изготовлению откатных ворот своими руками.
Ограничения на установку откатных ворот
Такая модель ворот имеет свои особенности использования, поэтому для ее монтажа, по технологии,
Если заезд на территорию участка происходит с узкого переулка, то для облегчения маневрирования надо увеличить проем ворот, что скажется на габаритах полотна.
существуют некоторые ограничения. На том месте участка, где планируется установка откатных ворот, грунт должен иметь ровную поверхность для корректной работы конструкции. Это касается всего пути следования ворот при открывании. От этого зависит и длительность эксплуатации, и оптимальное распределение нагрузки.
Если путь заезда для автомобилей узкий, то нужно заранее, на этапе определения размеров и подготовки схем, дополнительно расширить проем. В этом случае исключается риск повреждения техники и конструкции откатного забора. Калитку лучше установить отдельно от откатного полотна. Встроенная калитка отличается неудобством в использовании из-за завышенного порога. Еще одно из главных условий для установки – наличие возможности залить фундамент.
Выбор привода для откатных ворот
Выбирать электропривод для монтируемых откатных ворот нужно исходя из следующих моментов:
- частоты его использования;
- мощности двигателя.
Мощность выбирается в значимости от габаритов, конструкции ворот. Это также определяет сопротивляемость механизма внешним воздействиям. Вес одной створки составляет примерно 300–800 килограмм. Точный вес зависит от размера конечного элемента, толщины металла из которого он изготовлен, особенностей конструкции вроде наличия ребер жесткости.
Так как чаще всего откатные ворота являются цельными полотнами, то при расчете мощности учитывается коэффициент. В большинстве случаев, он берется равным 40 и умножается на вес нагрузки. В результате будет получена максимальная нагрузка на систему передвижения из которой выбирается ее мощность.
Интенсивность использования также важна при выборе откатных ворот с электроприводом. Чаще всего, подобные конструкции применяются с умеренной нагрузкой поэтому нужно подбирать оборудование, интенсивность использования которого находится в пределах 30-50%.
Если монтаж планируется выполнять своими руками, то пренебрегать данными характеристикам нельзя. В противном случае оборудование будет работать с повышенной нагрузкой и быстро выйдет из строя.
Также имеются системы рассчитанные на определенное количество циклов, которое измеряется в процентах. Есть модели на 30, 50, 70, 100% интенсивность работы. Когда предусматривается высокая проходимость ворот, то специалисты рекомендуют ставить связку ворота-шлагбаум, которая имеет высокой срок службы. Особенностью является то, что при большой проходимости можно открыть ворота, а поток транспорта контролировать шлагбаумом.
Электропривод представляет собой сложную конструкцию, в которой двигатель через редуктор передает энергию электричества в механическую энергию вращения вала
Поэтому очень важно проводить регулярный осмотр этих узлов, что значительно продлит срок службы всей системы
Не менее важным при выборе откатных ворот с электроприводом является ее изготовитель. Наибольшей популярностью пользуются немецкие, итальянские системы, отличающиеся относительно простым монтажом, высокой надежностью и долгим сроком службы.
Обустройство фундамента
Самая ответственная и трудоемкая работа – закладка фундамента для закрепления консольных блоков, конструктивной части ворот. Фундамент представляет собой прямоугольный блок, армированный металлом.
Устанавливается он с внутренней части забора, в той части проема, куда будет откатываться дверь.
Важно! До начала производства земляных работ необходимо тщательно рассчитать размеры фундамента для закладного элемента
Размеры фундамента
- длина бетонного прямоугольника равна половине ширины проезда;
- ширина не менее 50 сантиметров;
- глубина зависит от промерзания грунта плюс 20 сантиметров.
Важно соблюдать именно эти размеры, чтобы впоследствии не перекосило всю вашу конструкцию – при весеннем вспучивании почвы вы просто не сможете открыть ворота и попасть на свой участок. Ширину въездного проема советуем сделать 4 метра: и неопытный водитель въедет, и грузовая машина все, что надо привезет. Следовательно, длина фундаментного блока составит два метра
Глубина промерзания в средней полосе России – около 140 сантиметров. Мы свой блок для надежности заглубим на 160 сантиметров
Следовательно, длина фундаментного блока составит два метра. Глубина промерзания в средней полосе России – около 140 сантиметров. Мы свой блок для надежности заглубим на 160 сантиметров
Ширину въездного проема советуем сделать 4 метра: и неопытный водитель въедет, и грузовая машина все, что надо привезет. Следовательно, длина фундаментного блока составит два метра. Глубина промерзания в средней полосе России – около 140 сантиметров. Мы свой блок для надежности заглубим на 160 сантиметров.
Фундамент под опоры сделать проще: ямы для них выкопать на такую же глубину – 160 сантиметров. Установить столбы с помощью уровня и залить бетоном. Предстоит выполнить большой объем земляных работ – берите в помощь технику или друзей.
К тому же необходимо выровнять площадку для заезда автомобиля по обе стороны ворот. Снять плодородный грунт на 20 – 30 сантиметров. Засыпать площадку песком и гравием, уложить плитку или заасфальтировать.
В этом видео Вы можете посмотреть инструкцию по изготовлению откатных ворот своими руками.
Типы конструкции
Конструкция ворот разделяется на несколько видов, каждый из которых отличается друг от друга:
- Подвесные. Еще с советских времен эта тяжелая, но в то же время надежная конструкция приобрела огромную популярность. В ней полотно на роликовых тележках закрепляется к балке, которая располагается над проездом, высотой до 5 м. Как следствие эта высота является ограничением при въезде высоких машин.
- Консольные. Этот тип ворот идеален для климатических особенностей России. Эта конструкция не оборудуется балкой над проездом. Такие ворота не смогут вывести из строя заносы снегом, ветер, пыль и тому подобное. Так, полотно закрепляется к балке с помощью роликовых тележек. При этом вся конструкция закреплена на мощном фундаменте, который заливается сбоку проема.
- На винтовых сваях. На глубину 1500 мм в землю закручиваются металлические сваи, которые будут являться несущими всего сооружения. Их изготовление и установка займет до 3 дней.
- Механические. Такие ворота открываются/закрываются вручную. Механические намного дешевле в себестоимости и проще в установке. Подходят они для тех случаев, если дачей или загородным домом пользуются редко.
- Автоматические. Такие ворота – полная противоположность механическим. Они оснащаются электроприводом и ПДУ. Для регулярного использования оптимальный вариант.
Зачем нужна направляющая?
На первый взгляд, кажется, что данная деталь является простой и примитивной, но она выполняет достаточно важную и ответственную функцию. От качества направляющей зависит:
Очень часто профили для откатных ворот, независимо от того, своими руками вы их делаете или нет, производятся за границей (Австрия, Италия), но есть и отечественные производители, которые выпускают такую деталь, но она более низкого качества, чем ее заграничные коллеги.
Если вы ищите все части для откатных приспособлений самостоятельно, то нужно брать во внимание геометрию направляющей. Сечение по длине не должно быть разным. То есть, не стоит покупать фурнитуру, с одной стороны которой роликовая каретка будет входить легко, а с другой – при помощи кувалды
В противном случае возможны заедания и дерганья ворот. Кроме того, вы должны удостовериться, что верхняя часть с нижними полками направляющей параллельна своими линиями
То есть, не стоит покупать фурнитуру, с одной стороны которой роликовая каретка будет входить легко, а с другой – при помощи кувалды. В противном случае возможны заедания и дерганья ворот. Кроме того, вы должны удостовериться, что верхняя часть с нижними полками направляющей параллельна своими линиями.
Как избежать ошибок
Создавая откатные ворота своими руками, чертежи и схемы по изготовлению нужно изучать тщательно. Это позволит избежать многочисленных ошибок и соорудить надежную ограждающую систему.
Большинство погрешностей возникает на этапе подготовки фундамента или фиксации крепежных элементов, которые подвергаются быстрому износу.
Если в процессе эксплуатации ворота, сделанные своими усилиями, издают скрипы, то, возможно, в подшипники попал песок. Чтобы устранить проблему, достаточно очистить движущиеся детали от загрязнений.
Соблюдение таких рекомендаций позволит завершить сборку ворот без погрешностей.
Первый этап возведения конструкции
Решив сделать откатные ворота, необходимо подобрать чертежи, схемы, эскизы и решить какая их конструкция вам лучше всего подойдёт. Обычно выбирают ворота, изготовленные из металлопрофиля, реже всего применяются конструкции из поликарбоната ввиду их ненадёжности.
Этапами создания откатных ворот считаются следующие операции:
- создание опорных столбов;
- подготовка фундамента под откатные ворота;
- монтаж электропроводки для подключения автоматики;
- изготовление и монтаж ворот на место.
Если вы стремитесь провести все работы с наилучшим качеством, постарайтесь найти самые актуальные схемы и чертежи откатных ворот для их возведения своими руками. При этом не спешите и вначале полностью отработайте один этап, прежде чем перейти ко второму или третьему.
Опорные столбы можно возвести из самых разных материалов, таких как кирпич, бетон или дубовый брус. Изготовляя откатные ворота своими руками, схемы проведения работ стоит подбирать такие, которые гарантируют в будущем надёжность и устойчивость всей конструкции. Так, например, согласно им столб для будущих ворот стоит бетонировать на глубину не менее одного метра.
В том же случае, когда вы решите изготовить такой столб из бетона или кирпича, вам нужно будет предусмотреть них не менее трёх металлических закладок. Все залитые бетоном элементы при этом должны отстояться для затвердевания не менее чем неделю. Ускорять этот процесс не рекомендуется, так как только естественное отвердевание придаст раствору наибольшую прочность.
Что понадобится для сооружения своими руками
Как сделать консольные откатные ворота
Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.
Комплектация консольных ворот
Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.
Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.
Как рассчитать фундамент под крепление для консольной балки
Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.
Фундамент под консольную балку при строительстве откатных ворот
Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.
Подготовленное армирование и закладной швеллер
Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.
Установка роликовых опор
К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.
Пример крепления роликовых площадок
При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения. Они обычно располагаются в два ряда по 4 штуки в каждом
Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой
Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.
На ролики накатывается опорная балка, потому основную нагрузку несут они
Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.
Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.
Автоматика
Закончив работу с основными элементами, в любой момент можно оснастить ворота системой автоматического открывания. Перед тем как сделать автоматические конструкции, проводится точное измерение размеров направляющей. Делается заказ зубчатой рейки нужного размера.
Это очень важно, потому что часто при заказе ошибаются, заказывая рейку меньшей длины. В работе такая рейка не дает автоматически до конца открыть створку, что становится большой проблемой. В число необходимых элементов для установки необходимо приобрести:
В число необходимых элементов для установки необходимо приобрести:
- Привод для открытия и закрытия.
- Блок управления.
- Зубчатую рейку.
- Брелоки дистанционного управления.
- Концевые выключатели.
Подробная деталировка
Установка этих элементов осуществляется согласно схеме подключения, прилагаемой к блокам.
Закладка фундамента
Фундамент закладывают вдоль забора со стороны, куда будут открываться ворота. Параметры фундамента:
- глубина – 1 м (на глубину промерзания грунта)
- ширина – 30-40 см
- длина – половина длины полотна ворот (если ворота длиной 4 м, то фундамент – 2 м).
Откатные ворота с оригинальными опорами
Гармоничное сочетание стилей модульного дома и его откатных ворот
После того, как траншея под фундамент готова, изготавливают его металлическую часть. Для этого на металлический швеллер (его длина равна длине фундамента, ширина – 16-20 см), по всей его длине приваривают 8-12 ножек из металлического прута или арматуры диаметром 10 – 16 мм (рис. 9 )
Рис. 9. Схема изготовления металлической части фундамента
Готовый швеллер с ножками укладывают в траншею (ножками вниз) и заливают бетоном (рис. 10) вровень со швеллером, дают время (не менее 7 дней) для того, чтобы бетон полностью схватился.
Рис. 10. Схема бетонирования для установки откатных ворот
Откатные ворота своими руками – монтаж
Можно приобрести уже готовые откатные ворота – в таком случае не придется самостоятельно варить основу/раму, зашивать ее отделочным материалом и ждать, пока полностью высохнет фундамент. Но можно и створку откатных ворот сделать своими руками – это не потребует внушительных финансовых затрат, да и время сушки фундамента пройдет незаметно. Причем, с работой по изготовлению рамы откатных ворот и отделки ее декоративным материалом справится даже человек с минимальным опытом в сварочном процессе.

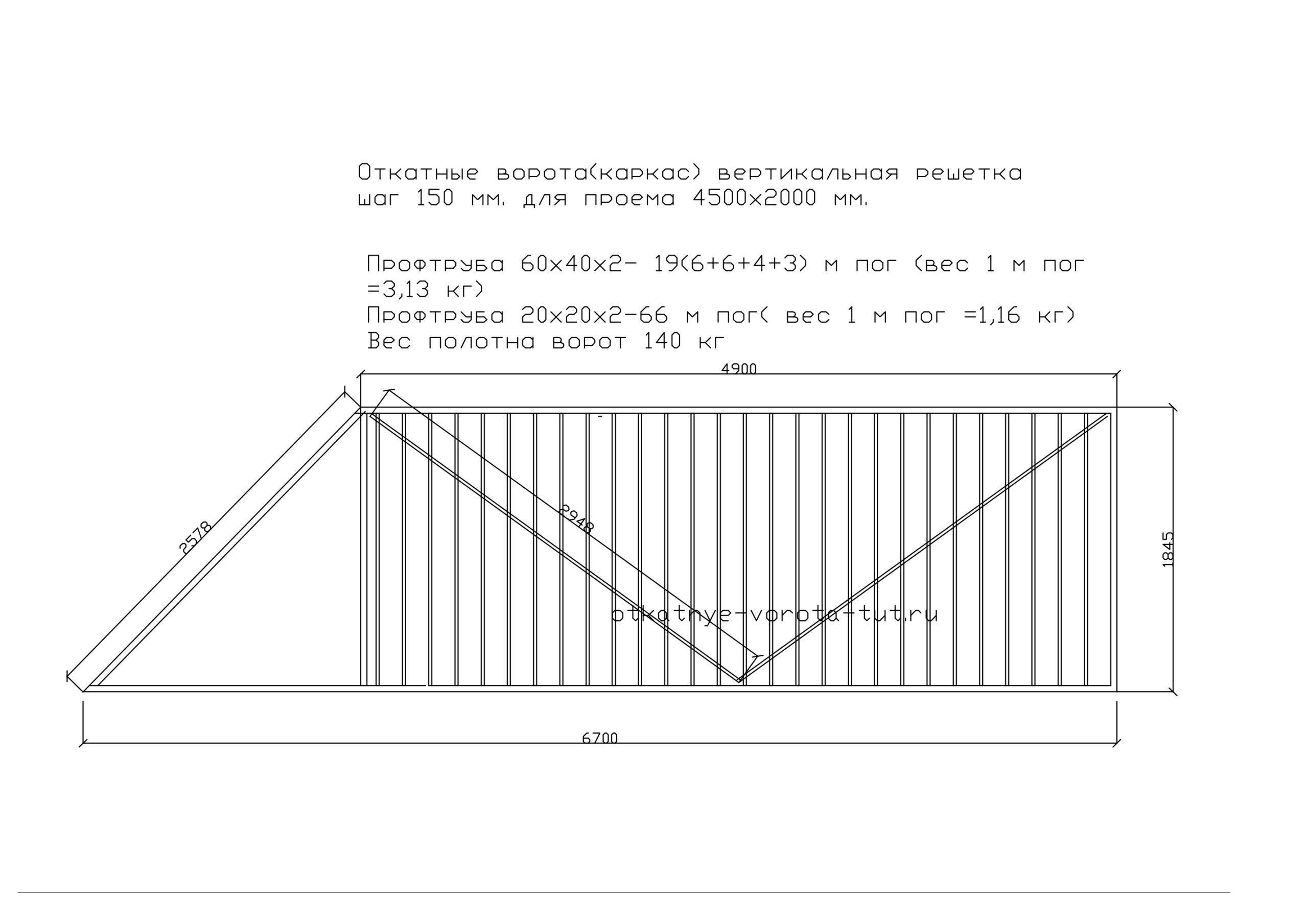

Изготавливается рама из металлических труб, уголков и швеллеров – их можно приобрести даже в пункте приема металлолома, что будет практично и выгодно.
Не забудьте приобрести фурнитуру, которая будет приводить в действие весь механизм откатных ворот.
Пошаговая инструкция изготовления рамы откатных ворот:
- Подготавливаем материал – металлические детали нужно очистить от ржавчины и окалин – для этого используется «болгарка». Обязательно при работе используйте защитные очки – мелкие частицы ржавчины и окалин могут попасть в глаза, повредить их. Последний этап подготовительных работ – обезжиривание поверхности металлических фрагментов, которое выполняется с использованием растворителя.
Обратите внимание: специалисты рекомендуют именно на этапе подготовки материалов провести грунтовку металла. Многие игнорируют этот момент, но после сборки рамы будет проблемно тщательно прогрунтовать поверхность элементов в местах их соединения
- Приступаем к сварке несущей рамы. В принципе, каких-либо стандартов при выборе профилированной трубы нет – тут уж нужно исходить из своих возможностей: некоторые приобретают новый материал, некоторые пользуются услугами пунктов приема металлолома. Сначала свариваем несущую раму откатных ворот, затем навариваем обрешетку – она придаст каркасу прочности.
Обратите внимание: если планируется зашивать ворота с одной стороны, используя толстый материал, то внутреннюю трубу нужно сместить на край рамы. Если же планируется обшивать раму с двух сторон, то эта же труба должна располагаться посередине
- После изготовления каркаса нужно приварить несущую из набора фурнитуры, который был приобретен заранее. Учтите, что и направляющую, и трубы нужно приваривать к раме в шахматном порядке, прихватки должны быть не менее 20 мм и расположены на расстоянии 25 см. Только при соблюдении таких правил можно быть уверенным в прочности всей рамы откатных ворот, ее «не поведет» даже при длительном и агрессивном использовании.
Рекомендуется варить раму с «укосиной» — этим будет обеспечена устойчивость к ветровым нагрузкам.
После проведения сварочных работ нужно зачистить все сварочные швы и покрасить готовую конструкцию. Причем, специалисты рекомендуют использовать для этого алкидную краску – да, она стоит недешево, но зато перед ее нанесением ненужно проводить подготовительные работы и качество покрытия будет на самом высоком уровне.
Теперь нужно зашить раму любым декоративным материалом – это может быть профилированный лист, доски. Крепится обшивочный материал к каркасу с помощью саморезов, а если для проведения работы использовать шуруповерт или дрель, то процесс пройдет быстро и без проблем.
