Требования
Требования предъявляются в соответствии со следующими законодательными актами, противопожарными нормами:
- 123-ФЗ, являющимся Техническим регламентом о требованиях ПБ.
- ППР-2012, так сокращенно называют Правила противопожарного режима в РФ.
- СНиП 21-01-97* – о пожарной безопасности строительных объектов.
- СП 1.13130.2009, устанавливающий требования к эвакуационным, аварийным путям, выходам.
- ГОСТ 31471-2011 – об устройствах блокировки/открытия эвакуационных, аварийных дверей.
- ГОСТ Р 12.2.143-2009 – о фотолюминесцентных знаках обеспечения эвакуации.
- ГОСТ 12.4.026-2015 – о знаках безопасности, цветах, видах сигнальной разметки.
К пожарным выходам строительными нормами и сводами правил предъявляются жесткие требования, обязательные как в ходе проектирования, так и при возведении зданий различного назначения сооружений, о чем подробно рассказано в статьях об эвакуационных, аварийных путях и выходах.
Хотя основные характеристики стоит упомянуть – это их количество, в том числе сколько должно быть на каждом этаже строения; минимальные размеры – ширина, высота, а также максимально допустимое расстояние до эвакуационных выходов наружу.
Не менее важны общие требования к содержанию пожарных выходов:
- Запасный, или как его называют в запасной выход – лестница и дверь должны всегда быть свободно открыты.
- Недопустимы загромождение, захламление любых типов пожарных – эвакуационных или аварийных выходов различным оборудованием, мебелью, другим имуществом и предметами.
- Запрещено проводить демонтаж аварийных пожарных лестниц между балконами/лоджиями многоквартирных жилых зданий, заваливать/заваривать имеющиеся в их перекрытиях люки.
- Необходимо постоянное содержание в чистоте приямков у проемов аварийных окон, люков в наружных стенах цокольных, подвальных этажей строений.
- Противопожарные ручки, замки противопожарного исполнения не должны блокироваться таким образом, чтобы их нельзя было открыть изнутри без ключа.
Зачастую при не соблюдении требований собственниками объектов прямо зависит здоровье и жизни людей.
Если на двери эвакуационного, аварийного выхода не смонтирован противопожарный замок, она не открывается в автоматическом режиме по командным импульсам от централизованных приборов управления систем автоматической противопожарной защиты объектов, то необходимо, чтобы ключ от пожарного выхода находился на видном, известном всем месте.
Как правило, на всех объектах защиты ящик (коробка) для ключей находится в помещения дежурного охранного поста или в помещении диспетчерской службы организации.
Проверка пожарных выходов – это обязанность дежурного персонала предприятий, заступающих на смену; сотрудников охранной организации, руководителей структурных подразделений, филиалов, а также должностных лиц, ответственных за пожарную безопасность.
Руководители предприятий и организаций должны обеспечивать сохранность проектных решений по планировке помещений на этажах зданий, не допускать отсечения и перекрытия эвакуационных, аварийных путей, выходов из помещений, а также контролировать наличие знаков пожарной безопасности обозначающих пути эвакуации.
Обозначения на планах БТИ (отдельно) различных элементов квартиры.
Обращаем внимание что данные элементы взяты из документов БТИ выдаваемых ГБУ МосгорБТИ. (Если же у вас документы БТИ например Ростехинвентаризации или региональных БТИ, то там могут быть иные обозначения). Двухконфорочная газовая плита:
Двухконфорочная газовая плита:
Газовая плита на 4 конфорки Электрическая плита
Ванная
Раковина
Туалет
Красной цифрой обозначен вход в помещение. Данная красная цифра не относится к мероприятиям по перепланировки. Иными словами красной цифрой всегда показывается вход в квартиру и в квартирах с перепланировкой и в квартирах без перепланировки.
Условное обозначение номера и площади помещения
Световые окна между ванной и туалетом и между туалетом и кухней.
Условное обозначение на БТИ мусоропровода
Дверь
Проем без двери
Проем без двери до потолка (без надпроемной перемычки)
Фотографии к условным обозначениям дверей и дверных проемов подробно описывающие разницу в обозначениях.
Душ
Сантехнический или вентиляционный короб
Окно на улицу
Балкон
Z-образная линия условного обозначения на БТИ остекления лоджии
Условное обозначение на БТИ встроенных шкафов
Условное обозначение ниш на плане БТИ, а также встроенных шкафов в нише
Обозначения лестниц на плане БТИ
Обозначение незаконно зашитой гипсокартоном ниши на плане БТИ
Обозначение незаконно заложенной ниши на БТИ (ниша заложена полностью).
Обозначение незаконно заложенной двери на БТИ
Обозначение незаконно заложенного проема на БТИ (ранее проем был без двери)
Обозначение лифта на плане БТИ.
Незаконно заложенные окна на фасаде. Обозначаются поперечными красными линиями на всю глубину окон.
Короб вентиляции. Обычно подобным «сетчатым» образом их показывают на старых документах БТИ, которые отчерчивались в «ручную». На документах БТИ в формате электронных чертежей данные короба могут показываться и так и иным образом в форме криволинейной черты внутри короба.
На данном примере показаны различные элементы квартиры в красных линиях. То есть если есть какие то отличия от плана БТИ, то они показываются красным цветом. (Исключая цифру входа в квартиру).
Деревянные двери
Дверные полотна из древесины согласно ГОСТ можно разделить на внутренние и наружные. Они изготавливаются по ГОСТ-475-78, где описаны все общие требования, которые распространяются на любые деревянные дверные конструкции для жилых помещений и хозяйственных построек. Также там описаны и деревянные двери для общественных зданий.
Данный норматив включает в себя параметры, по которым можно классифицировать деревянные дверные конструкции, информацию по технической части, варианты комплектаций. Также в документе указаны все условия, по которым принимают готовое изделие, описаны способы контроля качества, способы перевозки и правила упаковки.
Основные требования к наружным дверям из древесины
По стандарту 475-75 допускается производство дверей с небольшими отклонениями. В тексте ГОСТа представлены допуски на различные размеры зазоров, на плоскостность и перпендикулярность.
Данный ГОСТ для производства деревянных дверей разрешает использовать тщательно просушенную и заранее подготовленную древесину. Также разрешается изготавливать двери из древесной плиты, фанеры и других материалов на основе древесины.
Для помещений повышенной влажности ГОСТ предписывает использовать хвойные породы для производства дверей. Они отличаются повышенным уровнем стойкости к влаге. Для внутренних дверей стандарт предлагает применить устойчивую к гниению, но обладающую высоким уровнем прочности на изгиб древесину лиственных пород.
Внутренние деревянные двери
При производстве дверей из древесины, которые предназначены для установки внутри различных типов помещений, используются другие нормативные документы. Внутренние двери регламентируются ГОСТ 6629-88. Требования документа не будут распространятся на изделия специального назначения. Также ГОСТ 6629-88 не действует по отношению к изделиям, изготавливаемым по индивидуальным заказам, а также на двери, которые изготовлены из ценных пород древесины.
Маркировка внутренних деревянных дверей по ГОСТу помогает разобраться в обозначениях.
- Г – дверь с глухой створкой;
- У – усиленное заполнение, которое позволяет использовать полотно в качестве входной двери на лестничных клетках в подъездах многоэтажных домов;
- О – полотно с остеклением;
- К – дверной блок с качающейся створкой.
Также по маркировке можно выяснить некоторые размеры и особенности конструкции дверей. В обозначении двери зашифрованы размеры дверного полотна и проема под него, вид изделия – только дверное полотно – П, либо дверной блок –Д. Различные особенности конструкции также указываются в обозначении – П – дверь с порожком, Н – с наплывом, Л или П – сторона открывания.
В маркировке обязательно доложен быть указан номер ГОСТа, которым необходимо пользоваться в процессе производства. Для двухстворчатой дверной конструкции, где ширина полотен различная, также указывают размеры створок.
Высота стандартной двери – 2000 и 2500 мм, при это ширина одностворчатой конструкции – от 600 мм до 1100 мм (если дверь глухая или усиленная), от 700 мм до 1100 мм для остекленных изделий. По стандарту двухстворчатая модель можно иметь ширину от 1202 мм до 1802 мм.
В качестве материала, из которого можно изготавливать межкомнатные внутренние двери, ГОСТ предлагает использовать все то, что описано в ГОСТ 475. В качестве сырья применяют хорошо просушенную сосну, березу, осину, липу, тополь – эти лиственные породы, которые не противоречат документу. Также есть требование к качеству материалов – древесина не должна иметь сучков, пустот и других дефектов. Стандарт допускает применение и других материалов из дерева.
Наружные деревянные двери
Производство наружных дверных блоков, которые предназначены для монтажа в жилых или же общественных помещениях, регламентируются ГОСТ 24698-81. В данном документе указываются размеры, типы и описана конструкция стандартной распашной двери. Уникальных конструкций в этом стандарте нет.
Этот ГОСТ определяет несколько типов наружных дверных решений – Н – входные и тамбурные двери, С – служебные, Л – двери в люки и лазы.
Кроме букв, которые обозначают тип конструкции, в маркировке также можно узнать габаритные размеры дверного проема, тип полотна. К примеру, Г – это глухое полотно, К – качающееся, П – поворотное, Т – трудносгорамемое, У – утепленное, Щ – щитовое, О – обшивное.
Как обозначается разрез на чертеже
Разрез, как и любой другой вид на чертеже, изображают согласно методу прямоугольного проецирования. Построение чертежа ведется исходя их позиции наблюдателя, предмет располагается между наблюдателем и плоскостью проекции.
Изображения на плоскости в зависимости от их наполнения делятся на:
- сечения;
- виды;
- разрезы.
Правила инженерной графики предполагают, что масштаб изображения соответствует масштабу выполнения документа, оформление всех чертежей должно быть в одном стиле. Простыми называются разрезы, выполненные с помощью одной секущей плоскости, а сложные разрезы формируются двумя и более плоскостями. Изображение на чертеже должно полностью соответствовать другим видам детали или объекта.
Симметричные части изображают, используя условные обозначения, при этом отрисовывается половина детали и ось симметрии, половинчатый разрез занимает меньше места на чертеже. Размеры наносят на вычерченную часть детали. Условный знак, показывающий границу проекции, – это ось симметрии. Выполнение половинчатого разреза удобно для продольных деталей и элементов.
Рисунок 1. Разрез на чертеже
Пример плана БТИ с пронумерованными на них обозначениями:
1 — площадь комнаты; 2 — балкон; 3 — дверь на балкон; 4 — дверной проем с дверью; 5 — оконный проем между кухней и туалетом; 6 — ширина комнаты; 7 — ванная; 8 — раковина; 9 — туалет; 10 — газовая плита; 11 — окно на фасаде здания; 12 — номер входа в квартиру; 12 — длинна комнаты.
Условные обозначения на проекте для согласования перепланировки
План 1 1 — газовая плита; 2 — ванна; 3 — унитаз; 4 — дверной проем с дверью; 5 — оконный проем на фасадной стене; 6 — несущая стена; 7 — входная дверь в квартиру; 8 — номер квартиры; 9 — ненесущая стена; 10 — условные обозначения типа стен; 11 — номер отдельно взятого помещения квартиры.
План 2 1 — входная дверь в квартиру; 2 — оконный проем в фасадной стене дома; 3 — номер отдельного помещения квартиры; 4 — умывальник/мойка/раковина; 5 — электрическая плита; 6 — мойка; 7 — сантех.кабина; 8 — унитаз; 9 — проем в стене без двери; 10 — проем с дверью.
Надеемся наша статья помогла вам разобраться как в плане БТИ квартиры обозначаются различные элементы. Если же у вас будет вопрос не освященный в данной статье и на который вы не нашли ответа, вы всегда можете позвонить по контактному номеру нашей организации, или в форме ниже.
Как показать разрез на чертеже
Чтобы правильно сделать чертеж детали необходимо выполнить на чертеже ее изображение в нескольких проекциях. Инженерная графика подразумевает выполнение чертежей деталей в определенной последовательности:
- первоначально нужно осуществить выбор формата листа (А0, А1, А2, А3, А4) и выполнить компоновку на черновике. Если показать и отобразить все виды на одном листе не удается, то их разносят на разные листы;
- затем нужно построить основные виды, к примеру для здания это будет план и фасад;
- на плане необходимо обозначить место сечения, по которому будет проходить условная плоскость, рассекающая объект на части. Указать разрез с помощью условного обозначения, утолщенной линии, стрелки с указанием направления взгляда и номера сечения;
- разрезы необходимо строить вместо и на месте соответствующего вида, например, фронтальный разрез выполняется вместо вида спереди;
- простой разрез состоит из одной секущей плоскости, он показывается с двух сторон от детали, но иногда такой разрез бывает не показателен, и наиболее целесообразный путь – нарисовать сложный разрез, на нем выделяют все характерные элементы, сечение может быть наклонным;
- построение разреза ведется на основании других проекций, фигура сечения, которая входит в разрез, штрихуется, а те линии, что были невидимыми на плане, в разрезе становятся видимыми.
Применение правил нанесения изображений и пересечений на чертеже позволяет соблюдать принятую во всем мире единую систему отображения. С помощью условных обозначений показывается вся необходимая информация.
В ряде случаев выполняется профильный разрез, согласно определению, так называется вертикальный или горизонтальный разрез, полученный при условном рассечении детали плоскостью, параллельной профильной плоскости проекции. Такой разрез делается для того, чтобы изобразить невидимые части детали и указать их характеристики.
Рисунок 2. Как нанести разрез
Обозначения лестничных клеток
Такими схемами пользуются в многоэтажных домах. Там лестницы построены строго по ГОСТу, и на каждом этажа должен иметься план конструкции с ее обозначениями. Обычно изображают лестничные сечения, марши (нижний, верхний, средний). Специальными стрелками указывается направление марша вверх. Линия начинается с небольшого кружка, а заканчивается острой стрелой. Лестничные клетки также представляются на схеме отдельными маршами и проемами.
Лестничные параметры
Обозначение конструкций на чертежах
При разработке проекта дома с лестницей, конструкция марша условно обозначается, как на рисунке. При этом кружочком отмечается низ изделия, а стрелкой – верх.
Обозначение на чертежах лестниц
Помимо формы, на чертеже условно изображается и материал изготовления.
Например:
- Дерево в поперечном разрезе штрихуется круговыми и радиальными линиями, которые имитируют годовые кольца древесины и радиальные трещины на ней. В продольном разрезе рисуются продольные линии, имитирующие текстуру. Если в линию разреза материал лестницы не попадает, он не штрихуется;
- Железобетонные лестницы на чертежах изображаются в сечении кружочками неправильной формы между диагональной штриховкой;
- Металлические конструктивные детали в разрезах штрихуются диагональными линиями под углом 45°. Если лестницы и их чертежи имеют очень мелкий масштаб, а толщина элемента менее 2 мм, они имеют сплошную заливку.
Сложные размеры на чертежах
Во многих случаях простой (поперечный или продольный, вертикальный или горизонтальный) разрез не дает полной информации, и тогда используются сложные разрезы, такие как:
- ступенчатый разрез, то есть разрез, образованный несколькими параллельными плоскостями;
- ломаный разрез, то есть разрез, образованный пересекающимися секущими плоскостями, например, разрез с поворотом на 90 градусов;
- наклонный разрез, то есть разрез, образованный плоскостью, идущей под углом;
- вынесенный разрез или вынесенное сечение, то есть сечение, расположенное вне контура детали;
- половинчатый разрез, если показана только половина детали, а вторая ей симметрична. Если второй элемент несимметричный, то его необходимо наносить полностью. Допускается объединять на одном изображении вид и разрез у симметричных фигур, при этом обычно они разделяются штрихпунктирной линией, но при совпадении какой либо линии с осью проекции используется волнистая линия.
Любой разрез должен содержать информацию о фрагментах детали, попадающих в сечение. Если на чертеже недостаточно места, то пользуются выносной линией, чтобы указать шероховатость, количество отверстий и их расположение или сделать необходимую отметку.
Рисунок 3. Сложные разрезы
Как сделать разрез на чертеже в Солид Воркс
В программе Solidworks (СолидВоркс) разрез также создается путем разделения вида линией сечения. Для этого сначала нужно активизировать вид из контекстного меню, затем найти команду «Инструменты» в меню, выбрать «Объекты эскиза», затем выбрать «Линия» и «Инструменты эскиза». На модели проводят линию, выделяют ее, нажимают на иконку «Вставка» и выбирают «Создать линию сечения». Направление взгляда в Солид Воркс также легко поменять двойным нажатием. Затем выполняют команду «Вставка”, выбирают «Чертежный вид», затем «Сечение».

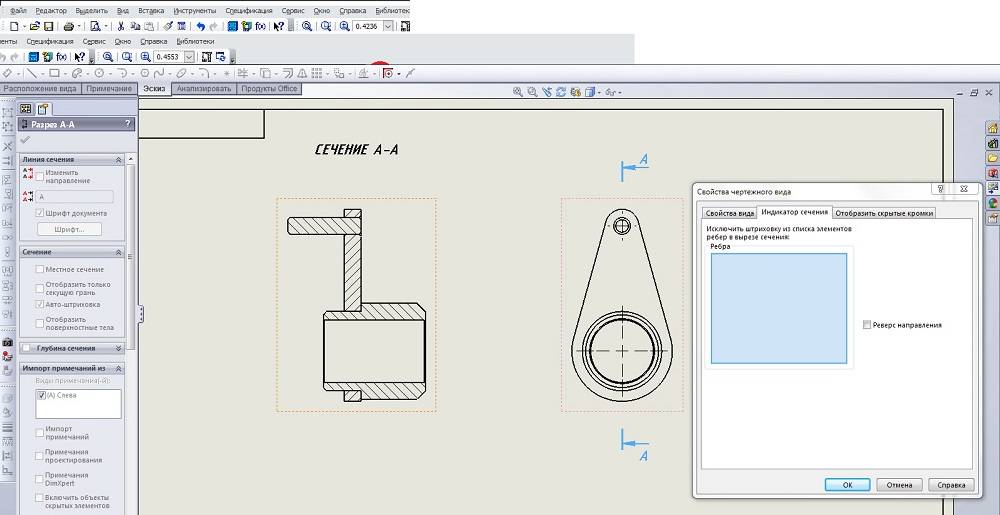

Рисунок 8. Как сделать разрез на чертеже в Солид Воркс
Разрезы на чертеже по ГОСТу
Для получения полной информации о детали, элементе или объекте на чертежи наносятся разные виды – вид сверху или план, вид сбоку или фасад, разрез или сечение. Оформление таких изображений, регулируется ГОСТ 2.305-2008 «Единая система конструкторской документации. Изображения – виды, разрезы, сечения», это документ вступил в силу в 2009 году и заменил действовавший ранее ГОСТ 2.305-68. За все годы его действия изменения в документ не вносились.
В целом документ посвящен правилам изображения предметов, и эти правила распространяются на все отрасли промышленности, например, в нем регламентируются размеры букв, линии, выносные стрелки, масштаб, расположение на листе, буквенное и условное обозначение информации. В ГОСТе также обозначаются требования к оформлению разных видов разрезов, например ломаных разрезов или местных разрезов, и приводятся примеры, которые позволяют разобраться с применением правил.
Выполнение всех требований стандарта гарантирует, что изображение будет выполнено верно.
