Основные способы крепления профлиста

Что такое профнастил и какие его разновидности существуют

Для начала разъясним, что такое профнастил и на какие подвиды он делится. Этот материал представляет собой катанные стальные листы, имеющие волнообразный профиль, ширина и высота выступов которого регламентируется стандартами. Благодаря такой форме профилированный лист обладает значительной жесткостью при малой толщине металла.

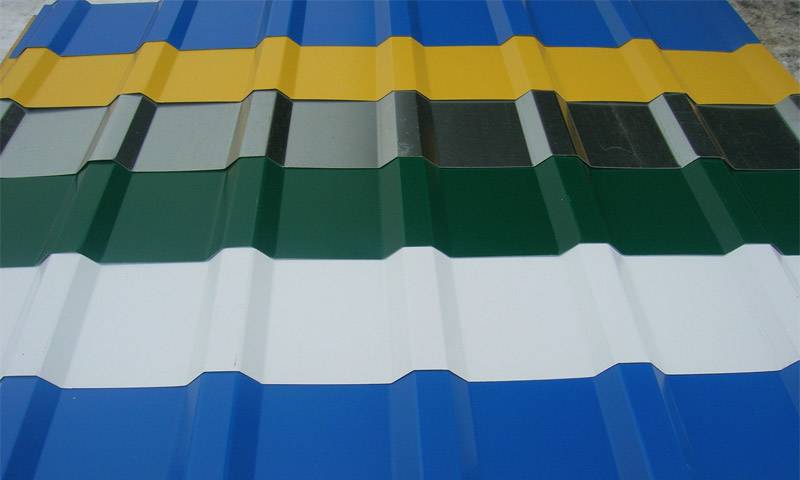

Профилированные листы

Таблица. Основные марки профилированного листа.

С – стеновой профилированный лист	Тонкие листы с малой высотой профилированных частей. Используются при сооружении заборов, простейших навесов и стен, не несущих существенной нагрузки. Для обшивки крыши применять нежелательно – материал недостаточно прочен и зимой под толщей снега и льда может прогнуться.
НС – несущий-стеновой профилированный лист, также называется универсальным	Средние по своим прочностным характеристикам стальные листы, могут одновременно применяться и как стеновой, и как несущий профнастил, но в последнем случае есть ограничение на допустимые нагрузки. Применять в качестве материала для обшивки крыши можно, но только в том случае, когда количество выпадающего снега в местности нахождения дома не слишком большое.
Н – несущий профилированный лист	Профилированные листы с большой толщиной и высоким профилем. Стоят дороже, но при этом обладают повышенной прочностью. Используются для создания несущих конструкций. Рекомендуются к обшивке крыши.

Качество покупаемого материала – одна из важнейших составляющих прочности и надежности крыши. Потому приведем несколько простейших правил, которые помогут вам выбрать хороший профнастил.

1. Знайте производителя материала, который вы планируете использовать – изучите отзывы, узнайте, не использовал ли данный профнастил кто-либо из ваших друзей или соседей.
2. Обязательно проконтролируйте основные размеры профилированных листов – длину, ширину и высоту гофры.
3. Убедитесь, что материал хранился в соответствующих условиях и не имеет вмятин, царапин и иных дефектов, которые могли нарушить защитное покрытие стальных листов.
4. Проверьте качество и целостность упаковки для профлиста.
5. В случае каких-либо сомнений в качестве профилированного листа – запросите сертификаты и другие документы, подтверждающие качество материала и соответствие стандартам.

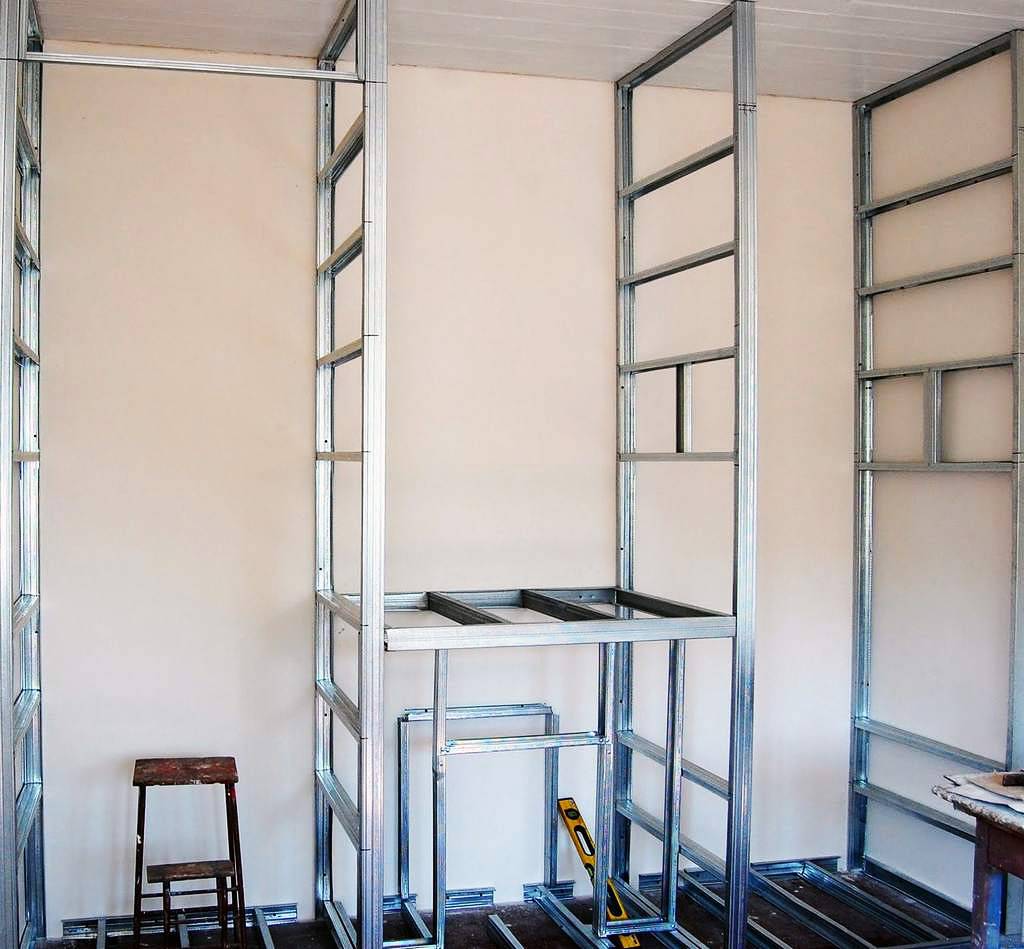

Чем может помочь видео при монтаже оцинкованного профиля под гипсокартон

Совсем недавно установка ГКЛ производилась на не совсем надежные деревянные бруски. Выполнение соединений в такой конструкции представляли собой весьма затруднительный процесс. Нынешние каркасы из металла гораздо надежней, они проще собираются благодаря наличию к ним широкого выбора метизных комплектующих.

На первый взгляд, у начинающего застройщика могут возникнуть множество вопросов, в том числе, как соединять несколько профилей для гипсокартона или как собрать двухуровневый каркас своими руками. Решить поставленные задачи помогут не только книги по строительству, но и видеоматериалы, которые подготовлены опытными мастерами.

Детально изучив подобные советы, каждый мало-мальски способный человек будет в состоянии сделать как простой ремонт комнаты, так и выполнить сложные проекты по обустройству дома. Кроме творческого наслаждения и опыта вы получите ощутимую экономию финансовых средств.

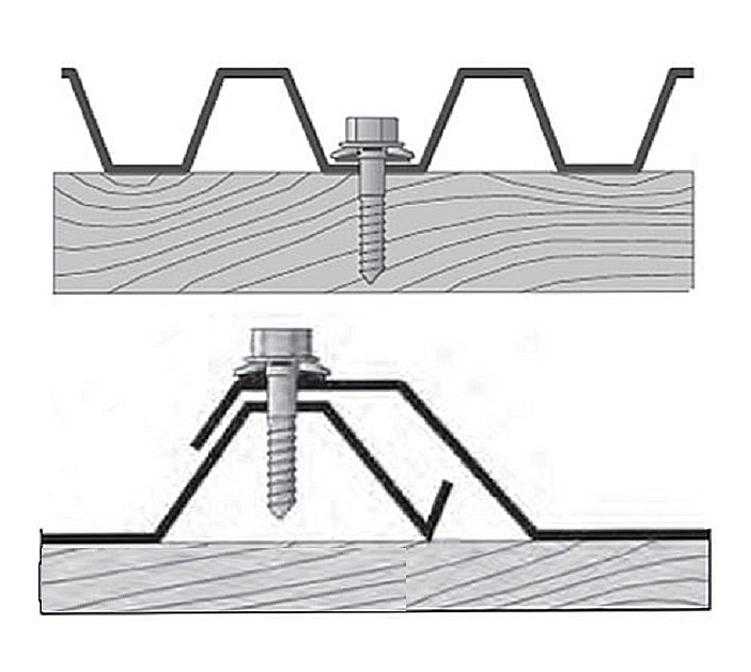

Виды крепления профнастила

В кровельных работах с профилированным листом используются два типа креплений: в изгиб гофры к решетинам и в волну при стыковке листов. Как это делают и с помощью каких крепежных материалов?

Крепление в прогиб

Таким способом располагают основные точки фиксации листа к обрешетке крыши. В качестве материала применяется кровельный саморез 4,8×35 мм с шестигранной шляпкой или стандартной, имеющей крестообразный флянец

Важной особенностью шурупов является наличие резиновой подкладки обеспечивающей герметичность отверстия

Ввинчивают саморез строго перпендикулярно обрешётке в прогиб волны. Нужно следить, чтобы шляпка при затягивании не деформировала прокладку и плотно прижималась к поверхности.

Крепеж в волну

Это второй тип фиксации, он используется для соединения соседних листов в ряду и крепления порядовок между собой.

В качестве крепежа применяют такие же по назначению шурупы, как и при монтаже к обрешетке, но короче – 4,8×20 мм. При ввинчивании такой саморез надежно стягивает два листа металла, но сам не дотягивается до решетин и не деформирует профнастил.

Существует мнение, что ввинчивать саморезы необходимо именно в волну — верхнюю точку профнастила, особенно если небольшой уклон. Таким образом уменьшается вероятность протечки. Кроме того, в весеннее время много циклов замерзания-таяния воды в желобах. В таких условиях резиновые подкладки на шурупах намного быстрее потеряют эластичность и попросту сгниют. Но толщина проката в таком случае должна быть от 0,5 мм. Это маркировки профиля выше — С44, HC-35 и т.д.

Крепежные материалы нужно закупить в необходимом количестве, сделав предварительные расчеты по расходу.

Выбор профнастила

Выбираем подходящий профнастил

Теперь немного о назначение той или иной марки материала. Если в проекте строительства дома заложена фасадная облицовка профилированными листами, то есть установка их на стену дома, то для этой цели есть смысл использовать профнастил марки С8. Не растрачивайте понапрасну свои финансы, покупая более прочный, а соответственно более дорогой материал. Профлист С8 прекрасно подойдет для облицовки стен, здесь и думать не надо.

А вот для забора, который будет ограждать ваш загородный участок, лучше всего использовать, как минимум, профнастил марки С18, который обладает повышенными прочностными качествами. Именно данный материал хорошо справиться с высокими ветровыми нагрузками. Кстати, даже снегопад для него не помеха. И последнее, если уж и выбирать, то только профнастил с полимерным покрытием.

Разметка поверхности

Важный и кропотливый этап. От тщательности проведения разметки будет зависеть внешний вид всей конструкции. Неправильно выставленный металлопрофиль сразу может быть незаметен, но обязательно проявится после завершения работ.

• На поверхности стены ищется самая выступающая точка. Расстояние от нее до внутренней стороны гипсокартона должно быть не меньше ширины используемого металлопрофиля.
• На полу проводится линия, обозначающая внешнюю границу направляющего профиля.
• С помощью отвеса эта линия переносится на потолок. Такая разметка обязательна при креплении гипсокартона к стене на профиль, так как необходимо получить единую плоскость.
• На стене производится разметка для установки стоечных профилей. Лист гипсокартона имеет ширину 1200 мм. Стыковку их надо проводить на поверхности металлопрофиля, поэтому каждый лист должен прикручиваться к 3 или 4 стойкам. Соответственно, шаг между стоечными элементами каркаса должен быть 40 или 60 см. Крайние стойки располагают по краям стены, от них и идет отсчет. В большинстве случаев отдают предпочтение варианту с тремя профилями на лист: два по краям и один посередине.
• На линиях, обозначающих центр вертикальных профилей-стоек, через каждые 60 см размечают места установки прямых подвесов.
• Размечаются места для горизонтальных перемычек и подвесов для их крепления.

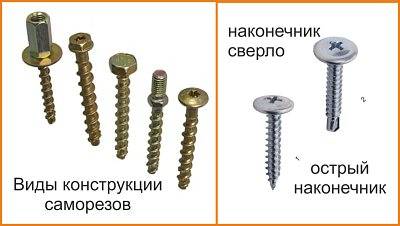

Саморезы (самонарезы) по металлу с металлической шайбой и резиновым уплотнителем

Самонарезающий винт (в обиходе саморез) выполнен в виде стержня с наконечником, напоминающим сверло, треугольной резьбой и головкой под ключ или отвертку. Помимо винтов с наконечником в виде сверла выпускают винты с острым наконечником. Для крепления профнастила в комплекте с винтом используют пресс-шайбу и резиновую уплотнительную прокладку.

• для крепления профлиста к металлическим поверхностям;
• при толщине стали до 12,5 мм;
• без предварительного сверления отверстий;
• для монтажа профнастила на крыши, для облицовки фасадов, фронтонов, изготовления ворот, калиток и т.д.

• для крепления листов на инструментальные и высокоуглеродистые стали;
• для связывания металлических профилированных листов между собой;
• для крепления к деревянным конструкциям;
• для крепления к металлу толщиной меньше 1 мм.

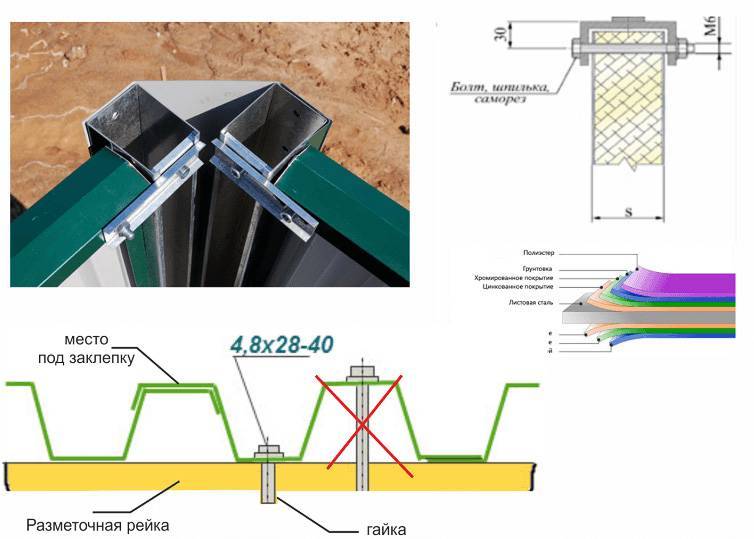

1 Виды крепежа для монтажа профнастила к металлическим прогонам

В настоящее время в качестве крепежа для профлиста применяются самые разнообразные метизы, каждый из которых имеет индивидуальный способ установки и обладает определенной прочностью. Помимо различного материала изготовления они в первую очередь отличаются своей конструкций, что и является главным фактором при выборе конкретного крепежа для использования в тех или иных целях. На сегодняшний день метизная промышленность выпускает такие виды крепежа для профлиста как всевозможные заклепки, кровельные гвозди, саморезы, дюбеля и шурупы. Причем, чтобы выполнить крепление правильно, следует использовать только специально предназначенный для этого крепеж. Применение иного вида крепежных изделий может привести к некачественному монтажу профлиста, что сильно сократит срок службы кровли или забора.

При крепеже профлиста к металлическим прогонам используют саморезы и заклепки. Самым распространенным крепежным элементом является саморез (в том числе при креплении к деревянной обрешетке). Он удобен тем, что, в отличие от заклепки, для его установки не требуется предварительное сверление отверстия. Это возможно благодаря конструкции самореза – кончик его рабочей винтовой части заострен и выполняет роль сверла. Чтобы установить заклепку необходимо сначала просверлить отверстие, а перед этим предварительно накернить профлист (для точности сверления отверстия), что ведет к его деформации и порче защитного покрытия на нем. Саморез еще хорош тем, что его установка, в отличие от заклепки, может проводиться без специального инструмента, более проста и практически не требует особых навыков. Кроме того, в случае демонтажа выкрутить саморез очень просто и метиз может быть еще пригоден для дальнейшего использования, а вот расклепывание заклепки связано с определенными трудностями и неизменно приводит к повреждению профлиста и разрушению метиза.

Выше указанные особенности использования заклепок обусловили более узкую, чем для саморезов, область применения крепления профнастила клепанием. Этот метод актуален только в тех случаях, если по каким-либо причинам другие способы не могут быть применены. К примеру, заклепки незаменимы при крепеже профлиста на металлические каркас или прогоны, изготовленные из труб, уголков либо в виде полых сварных конструкций. В этом случае только клепание обеспечивает максимально качественный и быстрый монтаж профлиста. Это обусловило широкое применение заклепок при возведении заборов, где в качестве стоек используется различный металлический профиль.

Материалы для строительства

Монтаж профнастила

Для монтажа могут потребоваться следующие инструменты:

• шуруповерт;
• уровень строительный;
• ножницы для резки металла;
• дрель;
• рулетка;
• пистолет с герметиком.

Вопреки мнению неопытных мастеров, для укладки профлиста не может использоваться сварка. Под действием высоких температур материал будет разрушаться. При необходимости обрезки листов используются ножницы для металлических изделий, а все срезы после процедуры обрабатываются антикоррозионными составами.

Резка профилированного листа ножницами по металлу

Монтаж профлиста и других элементов кровли

Создание крыши из этого материала предполагает выполнение следующих этапов:

• установку системы стропил;
• гидроизоляцию;
• создание обрешетки;
• укладку утеплителя;
• создание контробрешетки;
• укладку профнастила и его крепление;
• крепление дополнительных планок.

Схема утепления крыши

В качестве утеплителя могут быть использованы стекловата, пенопласт, минеральная вата. Они должны быть уложены очень плотно, в натяг, чтобы под кровлей не образовались мостики холода, пропускающие холодный воздух в помещение. Материал используется такой же толщины, как и ширина стропил.

Закрепление гидроизоляционного материала производится при помощи строительных скоб из степплера или гвоздей, он крепится прямо к стропилам, закрывая собой утеплитель. В качестве гидроизоляционного материала хорошо показал себя рубероид. Сверху на него и монтируется обрешетка.

Перед тем как будут укладываться листы профнастила, монтируется карнизная планка. Она защитит концы стропил от влаги. Монтаж карнизных элементов производится с нахлестом 10 см, а крепление саморезами – с шагом 30 см. А вот после укладки профилированного материала производится крепление коньковых планок и торцевых. Первая закроет оставшийся для вентиляции зазор на стыке двух скатов. Торцевая планка называется также ветровой и устанавливается на торцы крыши. Она необходима для снижения ветровой нагрузки, которую испытывает профнастил.

Установка конька на кровле из профнастила

В качестве уплотнителей, которые укладываются между отдельными листами для лучшего их соединения, выступают изделия из вспененного полиуретана. Также цель использования уплотнителей заключается в снижении уровня шума, который будет исходить от кровли во время дождя, увеличения показателей теплоизоляции. Уплотнитель такого типа крепится под листы на обрешетку. Рекомендуется использовать материал, имеющий специальную перфорацию.

Советы профессионалов

• Монтаж профлиста на самом деле не очень сложен. Тем не менее на практике у новичков могут возникнуть трудности. И связаны они в основном с тонкостями крепления профлистов.
• Саморезы вкручивают строго под углом в 90˚ без каких-либо перекосов, прокладка при этом должна стоять ровно.
• Опытные мастера никогда окончательно не привинчивают первый лист металлопрофиля, пока не будут уложены еще несколько. Дело в том, что в случае необходимости так намного проще будет разворачивать или продвигать целый блок.
• При креплении металлопрофиля к металлическим прогонам саморезы можно заменить на комбинированные заклепки.

• Профлист крепят к верхней и нижней обрешетине в каждую из волн, в то время как к промежуточным – можно через волну.
• Что же касается продольных стыков, расстояние между крепежами в этом случае не должно превышать полметра.
• При расчете нужного количества саморезов исходят из того, что на 1 м2 расходуется 5–8 штук.
• Стыки профлистов таят потенциальную опасность протечек, поэтому их нужно прижать как можно лучше. Для этого крепежи в гофрах, которые наиболее близко расположены к стыку, выполняют со смещением: на верхнем листе центр крепежа смещают на 5 мм по направлению к стыку, а на нижнем, наоборот, от стыка.

• Саморезы обычно прикручивают шуруповертом, однако если вы решили делать это вручную, нужно следовать правилу:
  1. Шуруп нельзя перетянуть, так как в этом случае повредится изоляция.
  2. Нельзя и не докрутить, иначе в этом месте кровля станет протекать.
• Профлист категорически нельзя резать болгаркой, так как абразивный круг в процессе резки может разрушить защитные слои материала. Лучший инструмент для этого – электроножницы, электролобзик или ножовка.
• Обрезанную кромку защищают от коррозии слоем эмали для полимерной поверхности.

Используйте в работе исключительно качественные крепежи. Резиновая прокладка на дешевых саморезах очень быстро трескается и деформируется и как итог — протекающая крыша. Фирменный саморез можно отличить по опознавательному клейму на головке.

Через месяц – два после завершения монтажа желательно вторично провести затяжку саморезов, чтобы исключить возможное ослабление крепежа.

Перекрыть крышу профнастилом вполне можно самостоятельно, но только при условии неукоснительного соблюдения инструкции.

Преимущества профлистов

Одним из преимуществ листов из профнастила является их пластичность: они могут приобретать почти любую форму.

Широкий выбор размеров дает возможность использовать профилированные листы не только в качестве превосходного кровельного материала, но и для устройства несущих перекрытий, облицовки потолков, фасадов зданий.

Небольшой вес профлиста дает возможность его легкой и безопасной транспортировки и подъема на требуемую высоту.

Основными плюсами материала являются:

• устойчивость по отношению к коррозии и длительный срок эксплуатации;
• пластичность, удобство монтажа;
• устойчивость к ультрафиолетовому облучению;
• тонкость листов и одновременно высокая прочность;
• легкость транспортировки;
• доступная цена;
• экологическая безопасность;
• экономичность;
• отсутствие необходимости в дальнейшем уходе и обслуживании;

Виды профнастила

Марки профнастила с обозначением «Н» (Н-60, Н-75) предназначены для установки несъемной опалубки. Их выпускают с дополнительными ребрами жесткости. Профиль используют в качестве крыш дома, бани, навесов, козырьков и т. д. Гофра листа имеет высоту 44–150 мм. Профнастил с маркировкой «НС» применяют для покрытия гаражей, ангаров и промышленных зданий. Волна листа имеет высоту 35-44 мм.

Виды профлистов:

1. Профнастил кровельный (ПК20, С21, ПК35) – используют для покрытия любых крыш. ПК35 применяют для промышленных крыш или ангаров.
2. Профнастил для забора (ПС8, ПС10, ПС14, ПС20, С21) – применяют для фасадов, ограждений и навесов. Предназначен для монтажа складов, автомоек, торговых зданий, ангаров и модульных строений.
3. Профнастил несущий (НС35, НС44, ПК45, Н57, Н60, Н75) – предназначен для кровель с небольшим уклоном ската.

Арочным профнастилом покрывают полукруглую крышу. Он легко гнется как наружу, так и внутрь.

Подготовка материалов и инструментов

Столбы для забора из металла на сегодняшний день являются наиболее популярными в продаже. Они надежные, прочные, долговечные и сравнительно недорогие.

Чтобы ускорить время установки конструкции, следует купить и заранее привезти на участок не только необходимое количество профилированных листов, но и трубы основания, профиль прямоугольного сечения, на который будут монтироваться листы, и крепеж. Для подготовительных работ потребуется также бетон.

Сначала измеряем длину будущего забора, для того чтобы рассчитать необходимое количество материалов. Во-первых, для крепления листов понадобятся столбы (один на каждые 2,5-3 метра), во-вторых, трубы прямоугольного профиля (общий метраж равен длине забора, умноженной на два или три, если хозяин решит, кроме верхней и нижней полосы крепления, пустить третью, среднюю) и, в-третьих, сам профнастил, количество листов которого придется рассчитать непосредственно при покупке или заказе, когда будет выбран конкретный профлист, так как габаритные размеры листов, изготовленных разными фирмами, могут существенно отличаться. Зная длину линии забора, это будет несложно. Рекомендуется к расчетному количеству взять еще один, запасной, профлист. И, конечно, саморезы или заклепки из расчета 8 шт./кв. м профилированного листа. Для окончательной отделки забора понадобятся еще металлические планки, нащельники и коньки того же цвета, что и основной профнастил.

В процессе подготовки и монтажа забора из профлиста потребуются следующие инструменты:

• строительный уровень;
• молоток;
• керн (в качестве керна иногда пользуются гвоздем-соткой);
• шуруповерт (можно затягивать крепеж обычной отверткой соответствующего головке самореза профиля, но это долго и утомительно);
• ножовка по металлу или ножницы.

Преимущества металлопрофиля

Достоинства изделий из металлопрофиля, в сравнении с деревянными, пластиковыми, керамическими и другими аналогами, позволили стать им главным стройматериалом в своем сегменте. Выделяют следующие положительные свойства материала:

1. Надежность, долговечность и прочность. Эти качества металла по наследству передались и изделиям из него. Кроме того, каркасные материалы отличаются наличием ребер жесткости, а листовые панели имеют толщину металла, достаточную для того, чтобы выдержать значительные нагрузки.
2. Устойчивость к коррозии, солнечным лучам и другим внешним воздействиям. Практически все изделия, которые предназначены для использования на улице, имеют защитное покрытие из цинка или полимеров. Если оно не повреждено при транспортировке или монтаже, то металлопрофиль прослужит не один десяток лет, не теряя первоначального внешнего вида.
3. Удобство и легкость при монтаже металлопрофиля. Крепление металлических изделий не требует особых знаний. С этой работой справится любой мастер, умеющий пользоваться универсальными инструментами: шуруповертом, болгаркой, ножовкой.
4. Цена/качество – лучший показатель среди аналогов. Невысокая стоимость при всем многообразии выбора выгодно отличает металлопрофильные изделия от альтернативных вариантов.

Крепеж профлиста

Крепление профнастила – ключевой момент устройства крыши. Прочность покрытия зависит не только от того, насколько правильно уложен профлист

Не в меньшей степени важно и качество крепления листов. Попробуем разобраться, как правильно крепить профнастил

Размеры саморезов

Крепление профлиста, как правило, выполняют на деревянную обрешетку. При этом используют специальные шурупы – кровельные саморезы со следующими размерами (в мм): диаметр варьируется в интервале от 4,8 до 6,3, а длина может колебаться в пределах от 20 до 250. Крепление металлопрофиля всегда выполняется через нижнюю волну, то есть в место, где профиль прилегает к обрешетке. Длину саморезов подбирают из расчета, что резьбовая часть метиза должна быть примерно равна суммарной толщине соединяемых материалов. Однако саморез не должен пробивать обрешетку насквозь. На фото ниже четко видно, что резьбовая часть меньше толщины каркаса. К прогонам профлист крепят при помощи длинных саморезов, чтобы качественно закрепить лист. Такое крепление, как правило, вызывает затруднения, поэтому рекомендуется при расчете обрешетки учитывать ширину волны профиля.

Конструкция

Шляпка кровельных саморезов имеет вид пресс-шайбы. Высоты бортиков должно быть достаточно, чтобы они прочно и правильно удерживались в бите шуруповерта в процессе ввинчивания. Метизы снабжены особой уплотнительной шайбой. Резина из неопрена предотвращает протечки в местах фиксации профилей. Шляпка изолирована не только снизу, но и сверху специальным антикоррозийным покрытием. Крепление профнастила можно осуществлять и при помощи шурупов, имеющих плоскую головку. Под нее обязательно нужно установить уплотнительные прокладки из резины. Конец саморезов имеет форму сверла, поэтому нет необходимости в предварительном просверливании металлических листов или прогонов. Для большей точности крепежа точку крепления рекомендуется сначала накернить.

Особенности укладки профнастила

Во время укладки нужно очень бережно относиться к профилю, и в процессе перемещения по нему необходимо быть максимально осторожным, иначе можно сильно повредить поверхность. Надо обязательно накрыть все досками и надеть специализированную мягкую обувь.

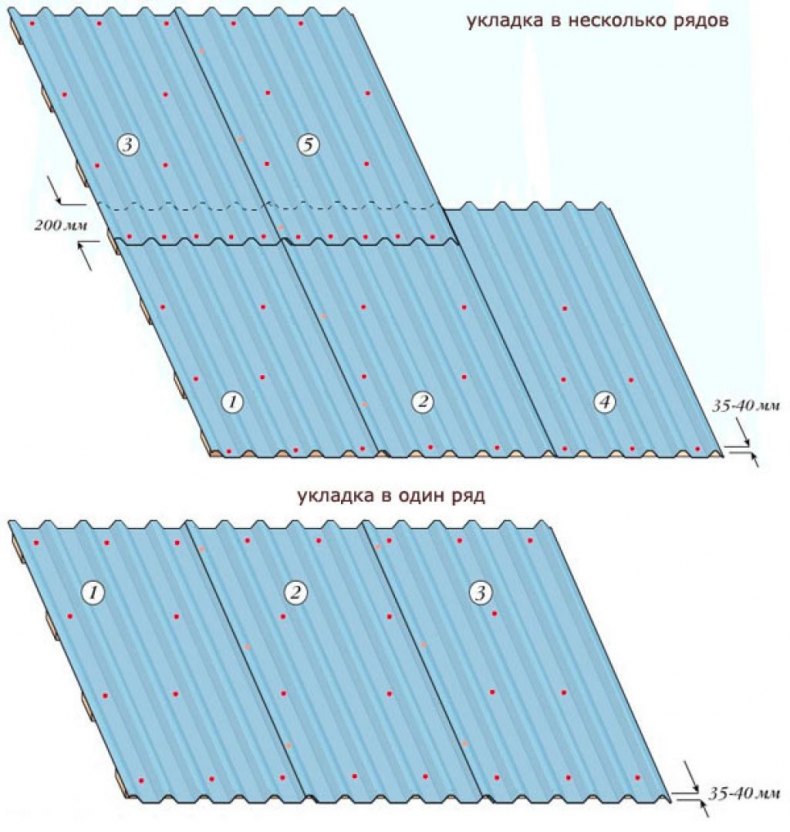

Сама технология монтажа может быть разной, листы устанавливают слева направо или справа налево.

Очень важно, чтобы антикапиллярные пазы всех предыдущих листов были закрыты волной последующих. Край самого первого ряда обязан слегка выступать за пределы карниза, будучи при этом параллельным ему. Край самого первого ряда обязан слегка выступать за пределы карниза, будучи при этом параллельным ему

Край самого первого ряда обязан слегка выступать за пределы карниза, будучи при этом параллельным ему.

Самый первый профлист нужно крепить к обрешетке одним саморезом, расположив его четко посередине. Подобное делается, чтобы его возможно было слегка вращать и выровнять в соответствии с карнизом. В этом листе саморез надо ввинчивать в самый прогиб, а остальные укладывают сначала внахлест, закрепляя аналогичными саморезами в углах. Между крепежами надо соблюдать расстояние в 55 сантиметров. Если применялось вертикальное уплотнение, этот промежуток уменьшается до 30 сантиметров.

Как только будет проведена установка первых четырех листов и они будут выравнены с помощью специализированного шнура, необходимо их надежно закрепить саморезами.

Чтобы правильно установить второй уровень профнастила, надо сначала закрепить первый лист этого ряда к листу на первом ряду, только после выравнивания привинтить его к обрешетке.

Очень важно не только разобраться, как крепится профнастил, но и сделать его безопасным, иначе зимой накопившаяся масса снега может внезапно сойти на людей. Чтобы предупредить подобные проблемы, необходимо установить специализированные снегоулавливатели. Их монтируют по всему периметру главной стены

Их монтируют по всему периметру главной стены.

Перед тем как начать установку профиля, необходимо закрепить специальные опорные доки, сечение которых равно 5х10 сантиметров. Между крепежными основами и самими листами необходимо поместить уплотнительную ленту.

Порядок выбора профилированного листа

Остановимся более подробно на назначении различных марок материала. Если в вашем проекте строительства здания заложена облицовка фасада профнастилом, то есть крепление его на стену строения, то для данной цели необходимо применять профнастил с маркой С8. Не нужно понапрасну тратить свои средства, приобретая более прочный материал, а соответственно и более дорогостоящий. По мнению специалистов, профилированный лист марки С8 отлично подходит для отделки стены.

А вот если вы планируете соорудить забор из профлиста, который должен надежно защищать ваш загородный участок, то для этой цели лучше всего применить, как минимум, материал марки С18, так как он обладает повышенной прочностью. Именно такой материал способен хорошо справиться с высокими нагрузками ветра.

Выбирая профнастил, следует учесть, что приобретать материал необходимо только лишь с полимерным покрытием. На сегодняшний день существует много производителей профнастила, в зависимости от которых покрытие материала может быть исполнено из пурала, пластизола или полиэстера

Следует также уделить некоторое внимание выбору толщине профилированного листа. Профнастил производится со следующими стандартными параметрами материала: 1,00 мм, 0,8 мм, 0,7 мм, 0,55 мм и 0,5 мм

Как правило, выбор толщины материала зависит от климатических характеристик среды его применения. Наибольшую популярность имеют профили толщиной 0,7 мм и 0,5 мм.
