Особенности установки противопожарных дверей

Испытания опытного образца

Для получения нужных показаний берется образец двери противопожарного типа. ГОСТом определены основные результаты предельных состояний.

Утрата целостности (Е) происходит при:

• устойчивом пламени на необогреваемой поверхности продолжительностью от 10 секунд;
• тлении, сопровождающемся свечением тампона из ваты, либо воспламенении под воздействием огня или горючих газов, которые проникают через образовавшиеся трещины, щели, отверстия, притворы;
• щелях размером не меньше 150 мм, отверстиях сквозного типа диаметром 6 (±2) мм, щупах длиной свыше 500 мм в образцах двери;
• выпадении опытного образца из коробки дверной либо самой коробки из ограждающей конструкции стандартного типа.

Утрата теплоизолирующих свойств (I) в результате:

• повышения температуры без обогрева поверхности опытного образца в среднем на 140°С либо в любой точке испытуемой поверхности на 180°С по сравнению с температурными показателями конструкции до проведения испытаний;
• повышения температуры до 300°С на коробке опытного образца независимо от первоначального показателя до проведения испытаний.

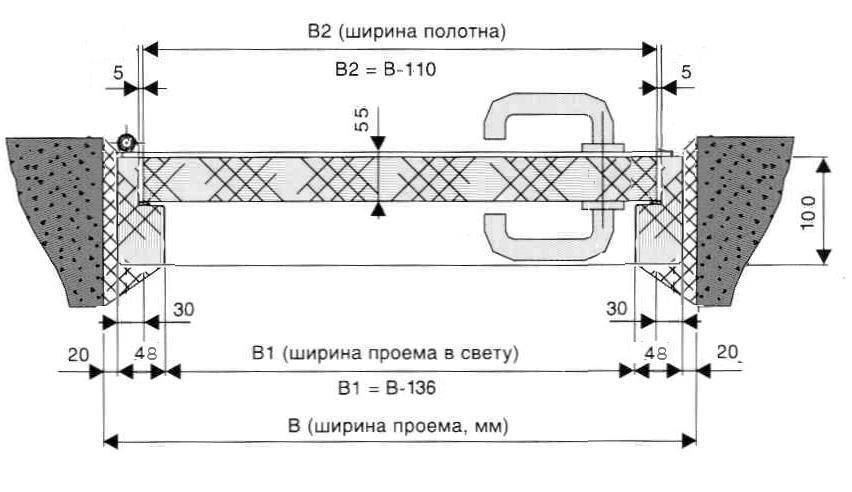

Принципы установки

Первый способ имеет название «в проем». Его используют в большинстве случаев, так как при пожаре он считается самым эффективным.

Второй способ называется «на проушины». Он также является весьма действенным, но этот метод установки требует наличия более широкого проема в дверях.

Ну и последний способ называется «внакладку». Его используют только в тех случаях, когда дверь вставляется в тонкий проем. Если правильно воспользоваться этим методом, то по своим противопожарным и эвакуационным свойствам он будет не хуже предыдущих двух. При установке все эти методы можно использовать совершенно самостоятельно, не заручаясь помощью посторонних лиц.

Нормативы по месту установки

Серьезное влияние на уровень и количество требований к установке противопожарных дверей оказывает функциональное назначение зданий и помещений, на входе в которые они монтируются. Для некоторых категорий построек разработаны специальные правила, призванные обеспечить возможность их безопасной эксплуатации. Некоторые из них следует рассмотреть подробнее.

Лестничные клетки и лифтовые холлы

Необходимость установки противопожарных дверей на входах в лестничные клетки и лифтовые холлы легко объяснима. Дело в том, что указанные части здания в обязательном порядке используются для эвакуации людей.

Поэтому к подобным противопожарным конструкциям предъявляются следующие требования:

• ширина двери – не менее 80 см, а для некоторых категорий построек – 120 см;
• высота конструкции – от 190 см;
• предел огнестойкости – не менее 30 минут, для отдельных зданий и сооружений – 60, 90 или даже 120 минут.

Электрощитовые

Работоспособность системы электроснабжения здания выступает одним из обязательных условий для проведения оперативной эвакуации людей и эффективного использования лифтов, систем дымоудаления и пожаротушения, а также других инженерных сетей. Поэтому на входе в электрощитовые, отвечающие за исправное энергообеспечение постройки, обязательно устанавливаются противопожарные двери.

Требования к ним определятся по схеме, описанной выше для лестничных клеток и лифтовых холлов. Они зависят от назначения постройки, площади электрощитовой и других подобных параметров.

Школы и ДОУ

Большая часть объектов сферы образования относится к местам массового скопления людей. Особенно высокие требования в вопросах пожарной безопасности предъявляются к школам и детским дошкольным учреждениям. Такой подход объясняется необходимостью повышенного уровня защиты жизни и здоровья детей.

Одним из обязательных условий для его обеспечения выступает установка противопожарных дверей. Она осуществляется в соответствии с несколькими стандартными правилами:

• место монтажа – пути эвакуации;
• требования к габаритам огнестойких конструкций – традиционные: высота – не менее 190 см, ширина – от 80 см;
• предел огнестойкости определяется в зависимости от масштабов постройки, но не менее 30 минут.

Проектная документация на строительство ДОУ, школ и других образовательных учреждений проходит обязательную государственную экспертизу. Одним из ее этапов является проверка соответствия принятых проектировщиками решений действующим правилам в области противопожарной безопасности.

Складские помещения

Необходимость установки противопожарных дверных конструкций на входе в складские помещения определяется в зависимости от вида и характеристик товаров, веществ и материалов, хранящихся внутри. В зависимости от этого параметра все объекты делятся на несколько категорий:

• «А» — складские помещения с повышенной взрывопожароопасностью. Пример – станции для хранения легковоспламеняющихся жидкостей, аккумуляторные установки стационарного типа и т.д.;
• «Б» — взрывопожароопасные склады (цеха по изготовлению древесной муки, станции по производству дизельного топлива);
• «В» — пожароопасные помещения. Делятся на 4 группы – от В1 до В4. Примеры – торфяные хранилища, автомастерские, трансформаторные подстанции и подобные постройки;
• «Г» и «Д» — склады с умеренным и пониженным уровнем пожароопасности.

Для складских и производственных помещений первых трех категорий предусматриваются повышенные требования противопожарной безопасности. Одно из них – установка огнестойких дверей. Минимальные характеристики конструкций определяются в зависимости от параметров конкретного здания. Например, для складов категории В3 и В4 требуется монтаж противопожарных дверей с пределом огнестойкости не менее 30 минут.

Пути эвакуации

Монтаж огнестойких дверей на путях эвакуации любых построек, которые относятся к местам массового скопления людей – одно из обязательных правил в области пожарной безопасности. К подобным конструкциям предъявляются стандартные требования, в числе которых:

• открывание по направлению движения людей к эвакуационному выходу из здания;
• минимальные габариты – ширина от 80 см и высота от 190 см;
• предел огнестойкости – 30 минут и выше.

Из каких материалов производят противопожарные двери?

Согласно СНиП, двери могут изготавливаться из тугоплавких металлов, с использованием огнеупорных замков, ручек и защёлок, которые не заклинят при пожаре под воздействием высоких температур. Противопожарные двери могут быть изготовлены только из 3 видов материалов:

1. Металлические двери, способные обеспечить максимальный уровень защиты, благодаря своей тугоплавкости;
2. Деревянные двери. Каркас заполняют, сверху накладывают материю, пропитанную специальным огнестойким веществом;
3. Двери из особого огнестойкого стекла с металлическим каркасом и ручками;

По конструкции двери могут быть двойные простые и с окнами, простые одинарные и с окнами. На дверном блоке должна быть указана цифра, указывающая на количество времени, которое конструкция способна сопротивляться огню.

Материалы и особенности огнестойких дверей

Противопожарные двери обеспечивают защиту под действием высоких температур. На современном рынке лидирующие позиции занимают металлические конструкции. Основной материал стальной металлопрокат, толщина которого составляет более 0,01 см. Еще один вариант алюминиевый профиль. Несмотря на меньшую допустимую температуру плавления, он отвечает всем требованиям СНиП.

Существуют двери с остеклением. В зависимости от процентного соотношения стекла и глухого полотна, различают:

• стеклянные если площадь стекла составляет более 25%;
• остекленные с окном менее 25% от общего размера полотна.

Дверная коробка для светопрозрачных дверей чаще выполняется из алюминия. Недопустимо использовать обычное стекло. Конструкция ПД подразумевает огнестойкий стеклопакет с негорючим гелевым наполнителем.

Не все материалы являются огнеупорными. Полотна из ПВХ, металлопластика не выдержат пламени. Под воздействием высокой температуры пластик начнет плавиться, деформироваться. Кроме того, при горении присутствуют вредные выбросы, что недопустимо согласно нормативам. В некоторых случаях допускается отделка деревянных ПД пластиковым покрытием.

Дополнительная информация

При установке дверного полотна важным показателем считается дверь с необходимой маркировкой для данного типа помещения, а так же имеющая подтверждение, что модель сертифицирована. Сертификат служит качественным показателем, в нем указывают наименование производителя, юридический и фактический адрес организации, коэффициент огнестойкости, номер партии изделия. Только после того, как противопожарная дверь пройдет необходимые испытания, она получит сертификат соответствия. Маркировка обозначается на пожаростойком стекле.

Противопожарную дверь можно производить с применением различных технологий. При изготовлении противопожарных дверей используется даже такой материал, как древесина. Как правило, чтоб двери не пропускали дым и огонь, их оснащают специальными уплотнителями. В производстве коробок для двери используются цельные породы деревьев.

Занимаясь изготовлением стальной двери, для огнеупорного материала выбираются минераловатные плиты, которые несут в себе свойство шумоизоляции и утепления. С помощью минеральной ваты наполняется противопожарная дверь, что создает тепло и звукоизоляцию.

Противопожарные двери имеют широкий ассортимент моделей. Например могут быть со встроенным огнеупорным стеклом стеклом, с обычной или специальной фурнитурой, а также вентилируемой или наоборот.

В некоторых помещениях можно ставить дверь с одностворчатой или двухстворчатой системой. Если дверной проем нестандартный или необычной формы, то в применение идут горизонтальные и вертикальные люки, имеющими достаточно большие размеры, как в длину, так и в высоту.

Основные направления применения

В каких помещениях устанавливаются противопожарные двери? Основным критерием, определяющим необходимость монтажа запирающих огнеупорных систем, является условие, что на территории объекта постоянно находится большое количество людей. С помощью специальных средств снижается интенсивность пожара, а также скорость распространения пламени.

С учетом всего сказанного, установка противопожарных разнотипных дверей целесообразна в помещениях различного целевого назначения. Это может быть гражданский объект, коммерческого типа здание, промышленное предприятие, производственный склад, цех и даже частное жилье. Причем запирающие разновариантные системы монтируются на входе в здание, а также внутри, причем в этом случае основная цель установки таких конструкций – разделение территории на сектора с целью более быстрой локализации пожара. Нередко выполняется монтаж противопожарных дверей на лестничных клетках, в коридорах.

Что такое СНиП на противопожарные двери

Расшифровывается аббревиатура, как «Строительные Нормы и Правила». Таким образом, СНиП на противопожарные двери — это свод правил на основе документов и обязательств компаний. СНиП содержит и правила о пожарной защите любых зданий, на основе которых сегодня происходит установка противопожарных дверей, их приемка комиссией и дальнейшая эксплуатация.

СНиП устанавливает, в частности, что помещения различных классов должны быть разделены ограждающими конструкциями между собой с нормируемыми пределами огнестойкости двери и классами пожарной опасности. Требования к ограждающим конструкциям, фурнитуре для дверей и типам преград устанавливаются с учетом пожарной опасности помещений и степени их огнестойкости .

Разновидности противопожарных дверей и их классификация

Изучать разновидности противопожарных дверей начнем с того, что как и обычные, противопожарные двери могут быть однопольными и двупольными. Их применение обуславливается предполагаемым потоком людей, которые будут проходить через них в процессе эксплуатации. Но это не самое главное в разновидностях подобных дверей. Более важным моментом является время противостояния высоким температурам и открытому огню. В этом отношении можно выделить следующие временные промежутки – как правило, огнестойкость противопожарных дверей может находиться в пределах 15, 30, 45, 60, 120, 150, 180, 240, 360 минут.

Типы противопожарных дверей

Кроме того, разделение противопожарных дверей может осуществляться и по материалам, используемым при их изготовлении – существуют металлические, деревянные и стеклянные противопожарные двери. Также имеются различные комбинации этих материалов, например, остекленные деревянные или металлические противопожарные двери. Что касается габаритов, то размеры противопожарных дверей идентичны обычным и имеют унификацию в пределах 400мм, 600мм, 700мм, 800мм, 900мм, 1000мм и 1200мм. Если нужно шире, тогда используйте двуполые противопожарные двери.

Разновидности противопожарных дверей

Где устанавливаются противопожарные двери: нормы и места

Установка огнеупорных дверей требует соблюдения многих нюансов и правил. По сравнению с обычным монтажом дверного полотна –  это не такой простой процесс. Да и ставятся такие двери не во всех помещениях.

Материалы, из которых изготавливаются противопожарные конструкции, должны не бояться очень высоких температур, но при этом сохранять удобство эксплуатации и полноценную работу замочного механизма.

Чаще всего противопожарные двери устанавливаются в кухнях заведений общественного питания

Существуют специальные места, в которых согласно СНиП, устанавливаются такие перегородки:

• Помещения, где наиболее высока опасность возгорания – например, кухни заведений общественного питания и различные производственные цеха;
• Шахты лифтов и сквозные коридоры;
• Различные электрощиты и подстанции;
• Помещения, где хранятся пожароопасные предметы или какие-либо материальные ценности;
• Площадки выхода на крыши и чердаки;
• Важные инженерные коммуникации;
• Детские сады, школы, больницы, а также иные здания с высокой проходимостью;
• Цокольные этажи жилых домов, в которых располагаются офисы и магазины.
• Запасные лестницы, тамбуры и пожарные выходы, предназначенные для эвакуации людей.

Пошаговое руководство по монтажу

с противопожарными свойствами – это очень серьезное и ответственное занятие. Не стоит думать, что данный ремонтный процесс будет легким или слишком быстрым

Полная установка требует большого количества сил, энергии, выдержки, а также умений, что немаловажно. Итак, чтобы правильно монтировать данное изделие в дверной проем, необходимо делать все именно так, как говорит инструкция:

Перед самой установкой следует учитывать тот факт, что в большинстве случаев такие двери выполняются согласно определенному заказу. Поэтому, чтобы правильно оформить заказ на выполнение, необходимо тщательно измерять дверной проем и все нужные детали.

После изготовления заказанного товара, его нужно проверить на предмет соответствия с замеренными параметрами. Разрешается расхождение в размерах, но не более 5 миллиметров, иначе придется заказывать заново.
Для начала нужно собрать дверную коробку. Для этого необходимо прикрепить к ней все уголки. Прикреплять их нужно маленькими шурупами.
Далее следует подготовить дверной проем. Его обязательно нужно отчистить или оттереть от следов шпаклевки, краски, клея и прочих веществ, которые могут препятствовать установке.
После этого дверная коробка вставляется в проем и с помощью специальных небольших клиньев закрепляется в нужном положении

Очень важно сделать так, чтобы коробка стояла неподвижно, а зазоры между ней и дверным проемом были одинаковых размеров.
После установки коробки ее следует выровнять. Сделать это можно, используя обычный строительный уровень, а также рулетку.
На полотне есть специальные отверстия, которые предназначены для анкерных болтиков

Через эти отверстия надо сделать пометки на стене и просверлить дыры. Должно быть минимум два болта с каждой стороны. Именно в этом моменте следует учитывать узлы установки противопожарных дверей.
Далее в просверленных отверстиях закручивают болты, но не нужно их сильно затягивать.
После всех выполненных действий можно вешать дверное покрытие и регулировать петли.

После этого можно полностью закручивать болты. Завинчивать их необходимо таким образом, чтобы они находились на одном уровне. Не допускается, чтобы одна сторона была выше или ниже другой.
Кроме болтов можно использовать арматурные прутья, забив их в стену и приварив к дверной коробке. Но такой метод используется крайне редко.
Дальше можно убирать клинья, которыми фиксировалась коробка. Щели нужно полностью заполнить противопожарной стойкой пеной.
После этого можно своими руками монтировать замочный механизм и рукоятки.
Дальше все нужно проверить на работоспособность. Ничего не должно скрипеть, шататься, закрываться само по себе. Если все же были замечены какие-то недостатки, то их желательно удалить как можно скорее.
В пазы коробки следует поместить клейкий герметический наполнитель.
На последнем этапе можно смазывать петли и заканчивать недоделанные детали.

После того как установка была полностью закончена, всю проделанную работу обязательно должен осмотреть инспектор пожарной службы. В его обязанности входит проверка того, насколько правильно был произведен монтаж согласно имеющимся официальным правилам. Он должен документально запротоколировать, что дверь является противопожарной и абсолютно безопасной.

В принципе из этих, на первый взгляд труднейших, но вполне выполнимых шагов, состоит весь монтаж противопожарных дверей. Из этого следует, что даже такое ответственное дело можно выполнить, руководствуясь только своими силами и знаниями.

Классификация изделий

Специалисты при классификации противопожарных дверей ориентируются на такие критерии:

1. Основное предназначение

Данный критерий предусматривает то, где именно будут установлены противопожарные двери. По предназначению двери можно условно подразделить на такие подвиды:

• внешние — обычно устанавливаются на входе или выходе помещения, запасного выхода, балкона, эвакуационного выхода;
• технические — используются при установке в складских, технических или производственных помещениях;
• внутренние — устанавливаются в основном внутри офисных или жилых помещений.

2. Степень огнестойкости

Исходя из данного критерия, противопожарные двери по степени огнестойкости делятся на три типа:

• 1-й — способны удерживать огонь на протяжении 30 минут (EI-30);
• 2-й — обладают способностью удерживать распространение огня на протяжении 60 минут (EI-60);
• 3-й — могут удерживать распространение пожара в иные помещения приблизительно до 90 минут (EI-90).

Для того чтобы обладать более полной информацией о типах ПП дверей, необходимо знать значение аббревиатуры:

Е — потеря способности сдерживать конструктивную целостность изделий и сохранять свои эксплуатационные показатели при воздействии высокой температуры.

I — конструкция теряет теплоизолирующие свойства под воздействием высокой температуры.

3. Материала, который используется для изготовления противопожарных дверей

Стальные — это наиболее распространенный вид ПП дверей. В основном они предназначены для установки в жилых помещениях или административных зданиях, торговых или деловых комплексах, учебных заведениях. Для характерны преимущественно 2 типа изделий: EI60 или EI90.

Для их изготовления используются листы стали холоднокатаного типа, которые по ходу производственного процесса изгибаются определенным методом. Их конструкция может быть оснащена наличником или цельногнутой коробкой. Внутренней пространство дверей заполняется специальной базальтовой минеральной плитой. Внешняя поверхность оклеивается противопожарной лентой.

Основным показателем этой ленты является ее способность расширяться под воздействием высокой температуры, заполняя при этом площадь между полотном и дверной коробкой. Стальные ПП двери обладают высокой степенью защиты, благодаря использованию специального покрытия с использованием полимерной порошковой краски.

Деревянные – предназначены для установки в медицинских учреждениях или помещениях с большим скоплением людей (кафе, магазины, рестораны, гостиницы и пр.). Для дверей данного вида характерно два типа огнестойкости: EI60 или EI30.

Отличительной особенностью деревянных ПП дверей является то, что их конструкция состоит из нескольких шаров: наполнитель, поддержка, обвязка, дерево — волокнистая плита, обладающая высоким уровнем плотности.

Для наружной отделки дверей данного вида используется специальный ламинат, для которого характерны такие характеристики, как простота ухода и монтажа, высокий уровень устойчивости к воздействию высокой температуры, проникновению влажности и конденсата, а также устойчивость к механическому воздействию. Для заполнения внутренней полости деревянных противопожарных дверей используется огнестойкая минеральная плита.

Остекленные — устанавливаются в местах, которые нуждаются в высоком уровне проникновения света (торговые центры, офисы, спортивные комплексы и пр.). Для их изготовления используется огнестойкий материал, из которого состоит профиль и коробка дверей, а также многослойное противопожарное стекло.

Перед тем, как остановить свой выбор на том, или ином виде дверей необходимо в первую очередь определиться с местом, в котором они будут устанавливаться и функциями, которые на них будут возложены.

Нормативные требования

Основным документом, регламентирующим применение противопожарных дверей является Федеральный закон ФЗ № 123 «Технический регламент о требованиях пожарной безопасности». Согласно этому закону наличие противопожарных дверей является обязательным требованием для устройсва аварийных выходов, противопожарных преград, ограждений лифтовых шахт, путей эвакуации. По действующим «Сводам правил» и СНИПам в промышленных зданиях — все проходы между складскими помещениями, цехами и комнатами общего пользования должны быть разделены противопожарными дверями. Кроме того, установка противопожарной двери требуется в складских помещениях, а также в тех помещениях, где большая вероятность воспламенения оборудования, в жилых домах, в которых первые этажи предусмотрены под магазины и офисы. Более детально особенности применения огнестойких конструкций определяют следующие нормативные документы:

• Свод Правил СП1.13130.2009 «Системы противопожарной защиты. ЭВАКУАЦИОННЫЕ ПУТИ И ВЫХОДЫ»
• Свод Правил СП2.13130.2009 «Системы противопожарной защиты. ОБЕСПЕЧЕНИЕ ОГНЕСТОЙКОСТИ ОБЪЕКТОВ ЗАЩИТЫ»
• Свод Правил СП4.13130.2009 «Системы противопожарной защиты. ОГРАНИЧЕНИЕ РАСПРОСТРАНЕНИЯ ПОЖАРА НА ОБЪЕКТАХ ЗАЩИТЫ. Требования к объемно-планировочным и конструктивным решениям»
• ГОСТ Р 51136-2008 «Стекла защитные многослойные. Общие технические условия».
• ГОСТ Р 53307-2009 «Противопожарные двери и ворота. Методы испытаний на огнестойкость»
• ГОСТ Р 53308-2009 «Конструкции строительные. Светопрозрачные ограждающие конструкции и заполнения проемов. Методы испытаний на огнестойкость».

Большинство из указанных нормативных документов вступило в действие с 1 января 2010г.

Противопожарные двери изготавливают в соответствии с существующими техническими требованиями. Кроме того, противопожарная дверь должна подлежать обязательной сертификации. Документом, подтверждающим сертификацию данной двери, является сертификат пожарной безопасности, выданный соответствующим органом по сертификации на основании результатов испытаний продукции испытательной лабораторией, аккредитованной в системе сертификации противопожарной безопасности.

В случае поставки контрафактной продукции возникает основание для возбуждения уголовного дела и привлечения виновных по статье 238 УК РФ: «Производство, хранение, перевозка либо сбыт товаров и продукции, выполнение работ или оказание услуг, не отвечающих требованиям безопасности». Статья предусматривает лишение свободы и штраф. Поставщик будет обязан устранить нарушения и заменить двери.

Наиболее важным критерием является огнестойкость противопожарной дверной конструкции

Для обозначения этого качества изделия используются символы E и I. Обычно они указываются парно, так как их показатели равны. Первая из букв указывается на запас прочности полотна, другая – на степень его теплонепроницаемости. Эти характеристики выражаются во временном эквиваленте, и в зависимости от уровня стойкости разделяются на три типа:

• 1 тип. К нему относятся двери класса EI-30, способные сдерживать огонь в течение получаса.
• 2 тип. Модели с обозначением EI-60 рассчитаны на часовую устойчивость к огневому воздействию.
• 3 тип. Показатель EI-90 означает высшую степень надежности конструкции, обеспечивающую защиту помещение не менее чем полтора часа.

Классификация по материалам

Противопожарные двери также классифицируются по материалам, из которых изготовлена их конструкция:

• Металлические (стальные) противопожарные двери.

• Деревянные противопожарные двери (древесина обработана антипиренами).

• Противопожарные двери с частичным или полным заполнением светопрозрачными конструкциям (огнестойкой стекло в каркасе);

Противопожарные входные изделия также подразделяются по размерам и конструкции:

• Двери. Подходят для размещения в обычных проемах в различных помещениях. Могут иметь одностворчатую и двустворчатую конструкцию.
• Ворота. Предназначены для оснащения широких проемов, используемых для въезда техники. Могут быть распашными, сдвижными или секционными.
• Люки. Применяются для оснащения нестандартных по размеру проемов. Могут быть использованы как на вертикальной, так и на горизонтальной плоскостях.

Места установки

Назначение противопожарных дверейПо месту монтажа противопожарные двери делятся на следующие виды:

• Входные (перекрывают входы и выходы по наружному периметру здания: входы в подъезды, эвакуационные выходы, выходы на кровлю и балконы и т.д. );

• Внутренние (офисные, квартирные, лифтовые двери);

• Технические (для помещений с электрооборудованием, мусоросборочных камер, проходов по производственным помещениям и т.д. ).

Установка по нормам

Нормы СНиП предусматривают установку дверей не только в жилых помещениях, но и промышленных объектах. По нормативу их принято определять как пожарную преграду, которая способна удержать распространение огня в другие части здания. Существуют такие модели дверей, которые защищают помещение от дыма или газа.

Только наличие специальной лицензии позволяет специалистам устанавливать противопожарные двери. Замок, открывающийся исключительно с внутренней стороны, категорически запрещен.

Обязательными для установки таких дверей остаются места:

1. помещения, несущие большую опасность (кухня общественного питания, производственный цех);

склад или фонд. Потому как содержимое склада может быть очень ценно или очень опасно;
коридор или шахта лифта. Распространяется огонь за считанные секунды, сквозняки в этих местах могут раздуть пожар до значительных размеров;
места массового скопления людей (медицинские и образовательные учреждения, жилые многоэтажные дома);
помещения, где осуществляется экстренный выход (запасная лестница, ).

Установленные двери по ГОСТу и СНиПу обязаны отвечать следующим требованиям:

• противопожарные двери огнестойкостью до 30 минут могут устанавливаться на лестничных клетках только в строениях 50 метров в высоту, обладающих квартирной площадью на этаже до 500 кв. м;
• огнестойкость дверей складского помещения, в вентиляционной камере должна быть до 30 минут;
• дверные полотна в лифтовом холле должны иметь доводчик и уплотнительный притвор;
• эвакуационный выход в гостиничном комплексе должен быть оснащен дверью с огнестойкость до 30 минут;
• двери в помещения, где расположен архив, также должны обладать огнестойкостью до 30 минут. Относятся такие конструкции ко второму типу пожарной безопасности.

Как пользоваться таблицами — пример

Рассмотрим на примере как с помощью данных таблиц определить дверь, с каким пределом огнестойкости необходимо установить в ту или иную пожарную преграду.

Отметим, что в проектной документации на объект (в нашем случае школу) всегда указывается, где и какие (какого типа) противопожарные преграды должны стоять — это определяет проектировщик.

Каждой преграде соответствует свой тип (согласно ФЗ — №123) – это тоже указано проектировщиком в проекте объекта (здания/сооружения).

То есть специалист (проектировщик) заранее определил для нас какая противопожарная преграда (стена, перегородка, перекрытие) и какого типа эта преграда (1, 2, 3 или 4-го). И мы просто берем эти данные из проектно-технической документации на наш объект (в нашем случае школу).

Итак, из технической документации мы узнали, какая именно противопожарная преграда (стена, перегородка и т.д.) находится на пути эвакуации людей из школы. Например, это пожарная стена.

Таблица №23

Теперь, открываем таблицу №23 Федерального закона №123-ФЗ «Технический регламент о требованиях пожарной безопасности»:

• В первом столбце дан перечень всех пожарных преград. Нас интересует строка «Стены»;
• Из столбца 2 «Типы противопожарных преград» видим, что стены могут быть двух типов: 1-го и 2-го;
• Тип нашей стены, мы тоже уже знаем из проектной документации. Например, это противопожарная стена 1-го типа;
• Из столбца 3 «Предел огнестойкости …» видим, что нашей стене 1-го типа соответствует предел огнестойкости REI 150.

Это значит, что стена в условиях пожара должна сохранять свою несущую способность (R), целостность (E) и свои теплоизолирующие свойства (I) не менее 150 минут.

Далее, смотрим в 4 столбец таблицы «Тип заполнения проемов в противопожарных преградах». Это означает, что тот элемент, которым будет заполнен проем в нашей стене, должен соответствовать указанному в таблице типу (тип заполнения проемов в огнестойких преградах).

Таким образом, в нашей стене 1 типа с пределом огнестойкости REI 150 элемент для заполнения проема должен быть тоже 1-го типа.

Таблица №24

Теперь, узнаем какая дверь, а точнее с каким пределом огнестойкости (15/30/60 и т.д. минут) должна стоять в нашей стене.

Для этого смотрим в Таблицу №24 «Пределы огнестойкости заполнения проемов…»:

Столбец 1 «Наименование элементов заполнения проемов в противопожарных преградах» дает перечень элементов, которыми может быть заполнен проем в противопожарной преграде.

Выбираем из этого перечня, какие двери мы хотим установить:

— огнестойкие двери; — огнестойкие двери с остеклением более 25%; — дымогазонепроницаемые двери; — дамогазонепроницаемые с остеклением более 25%.

Например, мы выбрали «противопожарные двери» (какие именно — ДПМ или ДПД, решать Вам);

• В столбце 2 «Тип заполнения проемов в противопожарных преградах» выбираем цифру «1», так как из таблицы №23 мы уже определи тип заполнения проема в нашей противопожарной стене и выяснили, что он 1-го типа;
• И, наконец, из 3 столбца «Предел огнестойкости» видим, что 1-му типу (типу заполнения проема) соответствует предел огнестойкости ЕI 60.

Это означает, что наша противопожарная дверь 1-го типа, которой будет заполнен проем в стене, должна сохранят свою целостность (E) и свои теплоизолирующие свойства (I) не менее 60 минут.

Итог: в школе на пути эвакуации людей в противопожарной стене 1-го типа нам необходимо установить противопожарную дверь с пределом огнестойкости не менее 60 минут (ЕI 60).

И как уже было указано ранее — конкретный вид дверей выбираете Вы сами — будут это деревянные двери ДПД или металлические ДПМ, решаете только Вы, в данном случае значение играет только предел огнестойкости двери.

Отметим, что данные пределы огнестойкости: «Е», «I» с указанием времени в минутах (15/30/60 и т.д.), присваиваются противопожарным дверям, а также воротам и люкам по результатам испытаний этих конструкций на огнестойкость. Методика проведения данных испытаний установлена и закреплена ГОСТом.

Также хотелось бы отметить то, что пожарный инспектор выдавший то или иное предписание по установке противопожарных дверей — обязан сообщить Вам на основании какого нормативного документа он вынес такое решение. Поэтому не стесняйтесь задавать пожарному инспектору интересующие Вас вопросы.

Обязательные места установки противопожарных дверей.

Согласно СНиП 2.01-85 «Противопожарные нормы» установка противопожарных дверей предусматривается:

• шахты лифта, а также технические помещения лифтов.
• балконные проемы на общих лестницах;
• основной выход из здания;
• коридоры, в том случае, если они соединяются лестничными пролетами;
• на объектах (сооружениях и зданиях) высотой не более 15 метров, если они имеют единственный выход для эвакуации;
• пути сообщения эвакуации;
• в дошкольных учреждениях, в случае их размещения в трехэтажных зданиях.
• тамбур-шлюзы;
• двери в мусорные камеры;
• электрощитовые;
• жилые помещения со встроенными нежилыми;
• пути сообщения между производственными цехами, если технологические процессы в них различны между собой.
