Освещение гаража: на что стоит обратить внимание при устройстве

Бюджетный метод освещения ямы

Перед организацией освещения смотровой ямы нужно вспомнить:

• о факторах повышенной влажности,
• об опасности владельца автомобиля быть заземленным, поскольку во время монтажных работ, мастер находится в мокром бетоне или плиточной отделке, что предрасполагает к получению электротравмы,
• о безвыходности положения при опасных для жизни происшествиях, где практически невозможно быстро выбежать из зоны.

Для повышения усиления безопасности от проявления вышеперечисленных факторов, рекомендуется проводить низковольтные каналы мощностью до 24 В постоянного и до 36 переменного.

Самая оптимальная идея состоит в использовании 12 вольтных систем, которые устанавливаются посредством комплектации и сбора электромагнитного трансформатора, с выпрямителем и 12 вольтным стабилизатором. Запрещено устанавливать какие-либо устройства в полости смотровой ямы. При организации любой системы все детали следует обсудить с профессионалами, или полностью возложить задачи на их плечи, что сохранит ваше здоровье и жизнь.

Обыкновенно в смотровой яме фиксируется герметичная, светодиодная лента, которая не разобьется ни при каких условиях. Эксперты предполагают, что возможно установить низковольтные устройства, защищенные от воздействия влаги

Внимание, автономное освещение можно сделать стационарным и переносным

Также ходовым решением считается монтаж лампочки с автомобильным цоколем H4, посредством которой можно комнату оснастить освещением. Данный элемент функционирует в фарах

Внимание система заземления всегда вводится в щиток

Что включить в схему?

В любом гараже должно быть установлено УЗО (устройство защитного отключения). Хотя стоит этот прибор недешево, он защитит владельца от поражения током. Номинальный ток УЗО должен быть подобран в соответствии с током нагрузки линии электропроводки, иначе прибор может не сработать в нужный момент.

Также не стоит экономить на приобретении автоматических выключателей – лучше, чтобы каждая линия была подключена отдельно. Конечно, надо учесть суммарную мощность подключаемых приборов, чтобы можно было рассчитать сечение укладываемого провода.

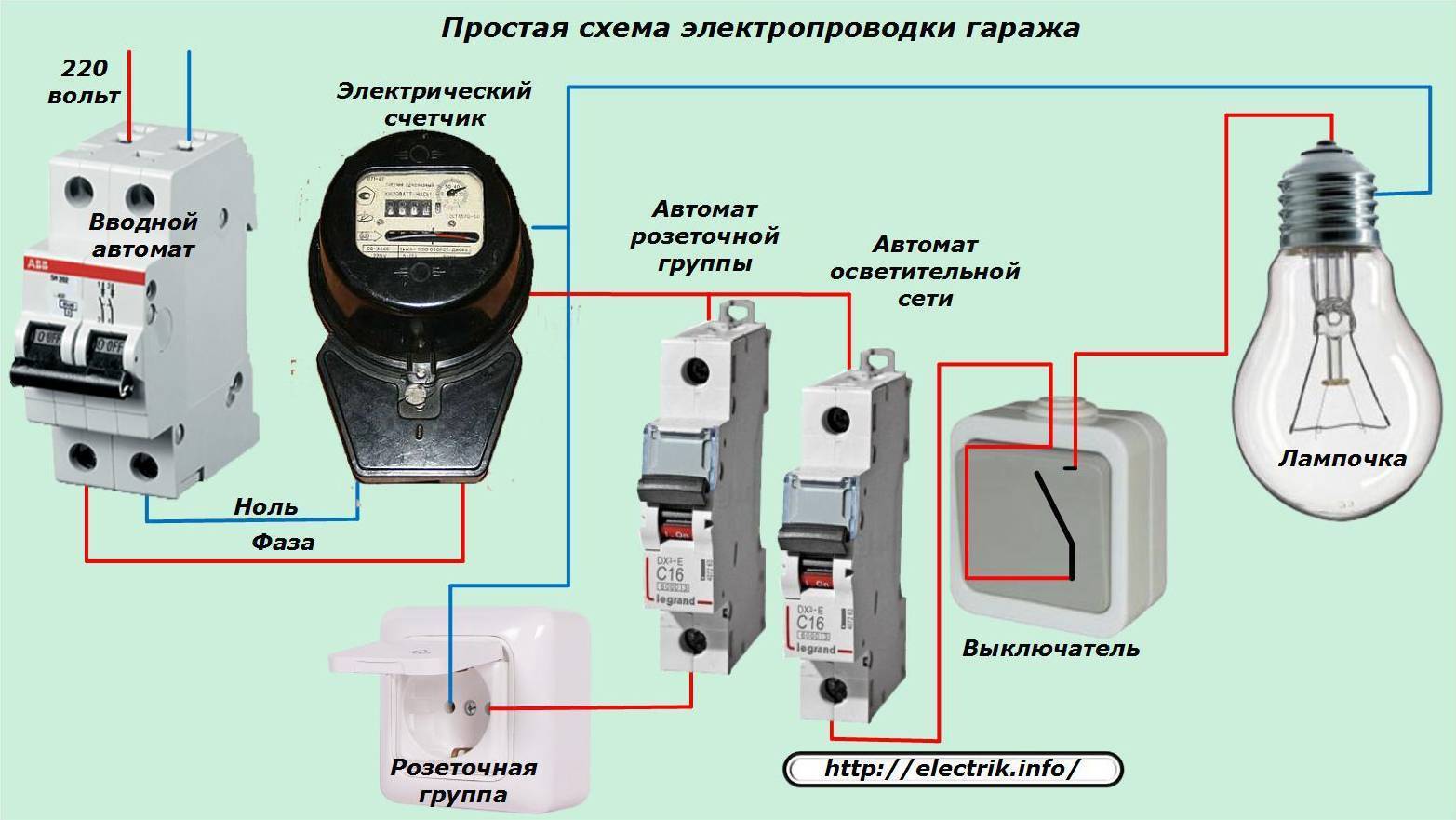

Простая схема

Нередко владельцы гаражей, используемых только для хранения автомобиля, ограничиваются установкой на входе спаренного автоматического выключателя, одной или двумя розетками и несколькими светильниками, управление которыми осуществляется одноклавишным выключателем. В такой схеме есть свои преимущества: чтобы забрать автомобиль из гаража или поставить его туда, достаточно включить один выключатель, – и свет будет гореть во всем помещении.

Одна розетка подключена сразу к автоматам, вторая же включена в одну цепь со светильниками. Уходя из гаража, можно быть уверенным, что, выключив свет, вы обесточили дальнюю розетку. Даже если владелец гаража случайно забудет выключить зарядное устройство, то оно выключится вместе со светом. Простота схемы подразумевает наличие некоторых ограничений. Так, включаться будут одновременно все 4 светильника, а вторая розетка пригодна лишь для того, чтобы через нее запитывать маломощные приборы, иначе сгорят контакты выключателя.

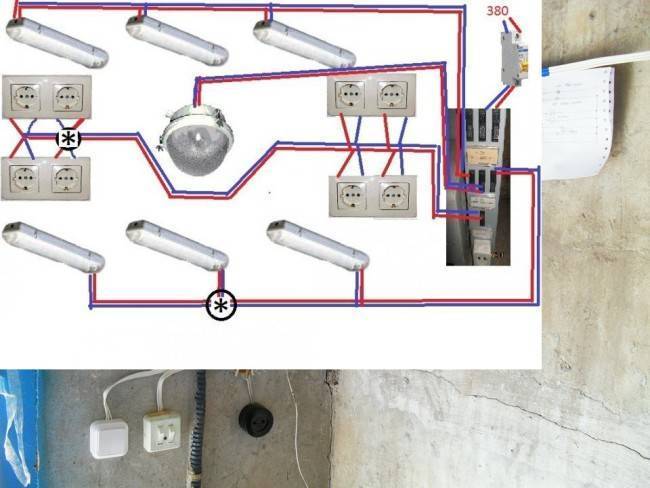

Схема электропроводки гаража со смотровой ямой

Теперь рассмотрим электрическую схему гаража со смотровой ямой. От вводного электрического щитка отходит 5 линий:

1. Группа розеток 1.
2. Группа розеток 2.
3. Группа освещения 1.
4. Группа освещения 2.
5. Освещение смотровой ямы.

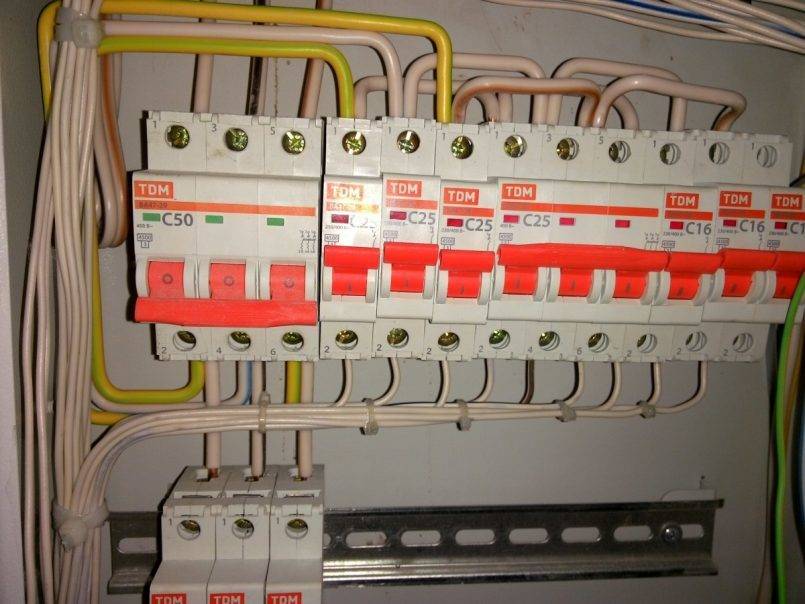

В электрическом щитке установлен вводный автомат, УЗО и несколько автоматических выключателей – каждый для своей группы. Что касается освещения смотровой ямы, то оно осуществляется через трансформатор, понижающий напряжение до 12 или 36V.

Видео: схемы проводки

https://youtube.com/watch?v=fH1TiXScniw

itemprop=”video” >

В Интернете можно найти фото самых разнообразных схем подключения электропроводки в гараже.

Ввод питания

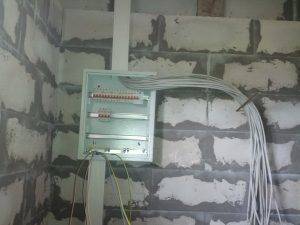

На вводе устанавливается распределительный щиток. В некоторых случаях он монтируется с внешней стороны здания, что может быть обусловлено особенностями подвода электросети к гаражу.

«>

Обычно щиток монтируют рядом со входом для удобства отключения при уходе из объекта. Щиток должен позволять разместить все требующиеся защитные и распределительные приборы. В щитке также размещается прибор учета электроэнергии (счетчик), если гараж находится на территории гаражного кооператива. На загородных участках обычно используется один счетчик на все постройки.

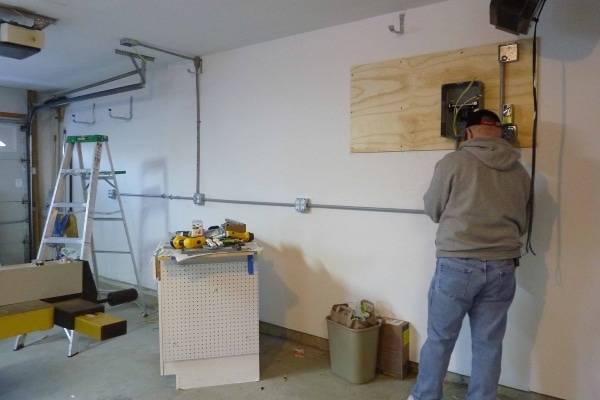

Щиток можно сделать своими руками из профиля и листового металла или приобрести готовое изделие.

Принципы проектирования электрических схем для гаражей

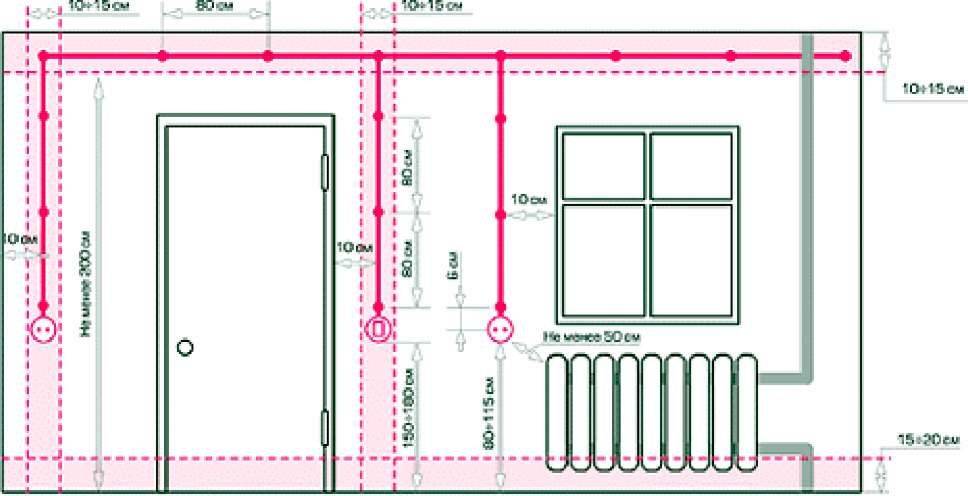

Простая схема электропроводки в гараже предусматривает наружное расположение всех элементов, таких как кабель, розетки, распределительные электрощитки и светильники (см. Светильники для гаража). Многие стараются скрыть кабели, укладывая их в стенах перед штукатуркой или закрывая отделочными материалами.

Но практика показала, что такая электросхема гаража не практична и лучшим вариантом будет поверхностная укладка проводки. Для защиты провода в наиболее вероятных местах повреждения используют пластиковые или металлические гофрированные трубки, а для декоративного сокрытия применяются специальные коробы из пластика.

К сведению. Электрическая схема гаража должна быть проложена таким образом, чтобы обеспечить быстрый доступ ко всем элементам для их удобной замены, поскольку очень часто, при активном и разностороннем использовании гаража возникает потребность переноса розеток или элементов освещения на другое место. Открытая проводка исключает возможность её повреждения при сверлении стен.

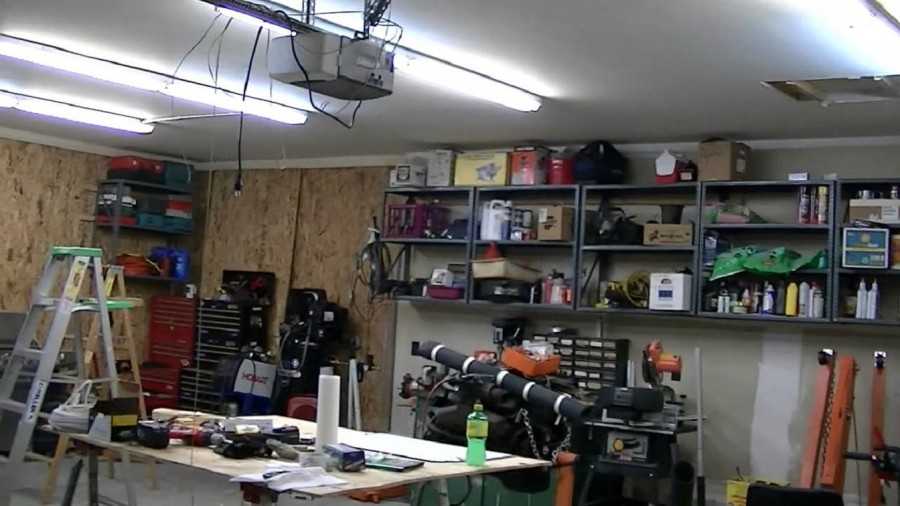

Как сделать свет в гараже: варианты осветительных приборов

Мощность (энергопотребление) светильников и их количество напрямую зависят от способа получения энергии. При подведенной к постройке внешней электросети с нелимитированным потреблением экономить на мощности ламп и их числе не приходится. Если планируется автономное освещение в гараже, необходимо рассчитывать на допустимый расход электроэнергии от аккумулятора или альтернативного источника (ветрогенератор, солнечные батареи и другое).

Работа в замкнутом, неотапливаемом (слабо отапливаемом) и часто сыром помещении требует от источников света:

• высокой светимости при минимальном энергопотреблении;
• прочности, стойкости к случайным ударам и толчкам;
• сопротивляемости влаге, пыли, перепадам температур;
• возможность стабильной работы при нестабильном напряжении;
• соответствии входного напряжения нормативами для централизованных и автономных электросетей (220/380 В).

При выборе лампы учитывается интенсивность светового потока на 1 Вт мощности. Лидеры по этому параметру – светодиодные модели.

Принимаются во внимание и другие параметры источников света (в таблице проведено сравнение для ламп со световым потоком 800…900 Лм)

Важно: при низкой температуре (менее -5о Цельсия) люминесцентные лампы работают нестабильно, проблему создает также недостаточное напряжение в сети. Для галогенных светильников обязательна защита от пыли, прикосновений и перепадов напряжения

Их подключают через блок питания (12 В).

Таким образом, освещение гаража светодиодами – наиболее безопасный и практичный, но не дешевый вариант.

Монтаж светодиодного освещения в гараже своими руками

Имея навыки работы с электрооборудованием и инструментами, а также соблюдая правила электробезопасности, можно смонтировать систему гаражного освещения без привлечения специалистов.

Что понадобится?

Для монтажных работ по обустройству гаражного освещения понадобится целый наборы инструментов и защитная экипировка.

Что необходимо для выполнения работ:

• перфоратор;
• дрель;
• штроборез;
• свёрла в соответствии с материалом стен;
• уровень строительный;
• шуруповёрт;
• отвёртка электроизолированная;
• мультиметр;
• плоскогубцы;
• кусачки;
• строительный нож;
• шпатель;
• вёдра для раствора;
• защитные очки;
• диэлектрические перчатки.

Необходимые материалы:

• кабель;
• гофрированная труба или короб;
• электрические автоматы;
• выключатели;
• светильники и лампы;
• провод ВВГ 1,5х3 или его аналоги, для однофазных линий — ВВГ 3х2,5, для трёхфазных — ВВГ 5х2,5.

Сечение кабелей подбирают по специальным таблицам, учитывающим мощность и номинальный ток.

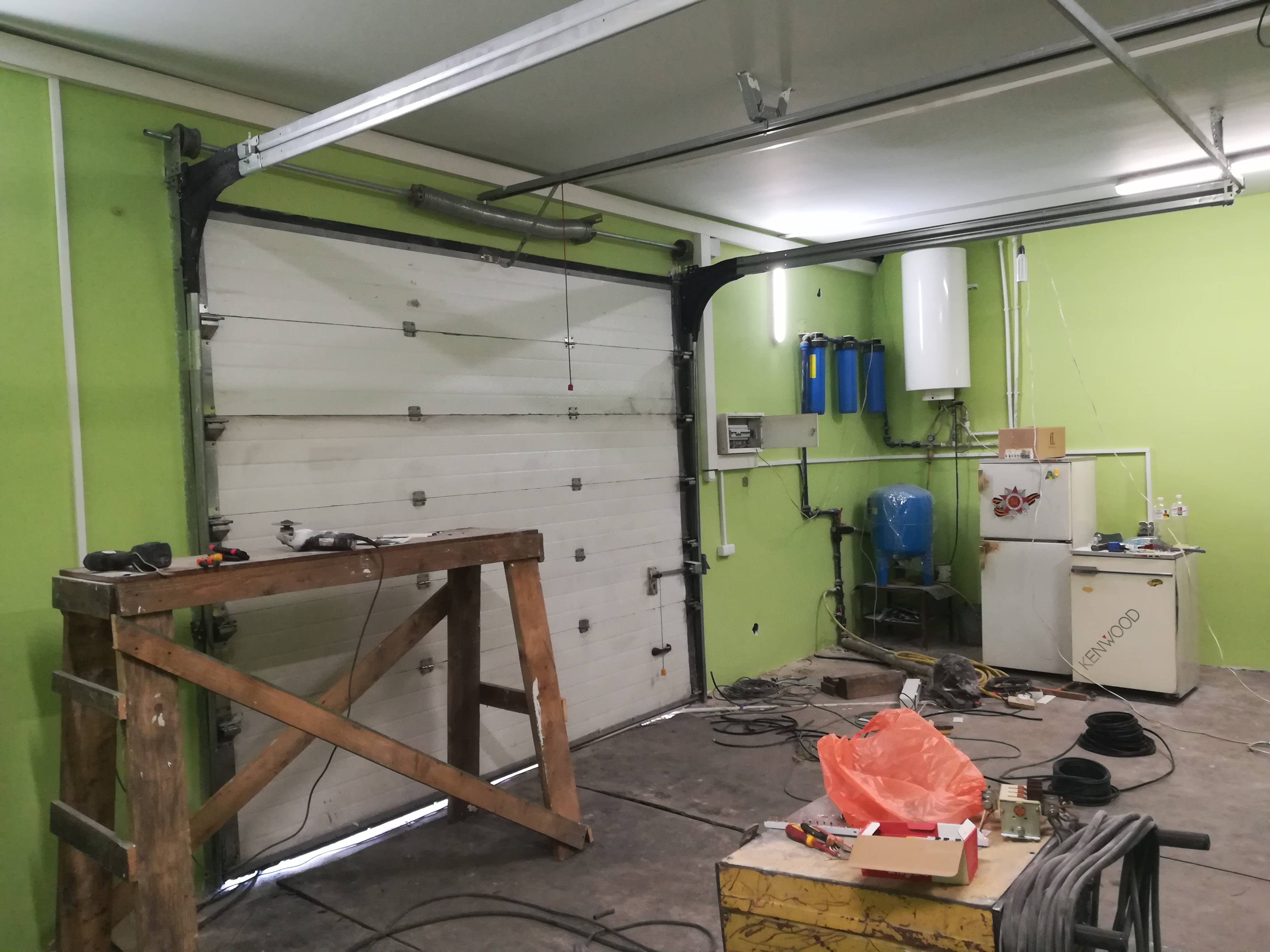

Основные работы пошагово

Когда схема подключения составлена, а инструменты и материалы приготовлены, можно приступать к монтажу системы освещения.

Порядок работ:

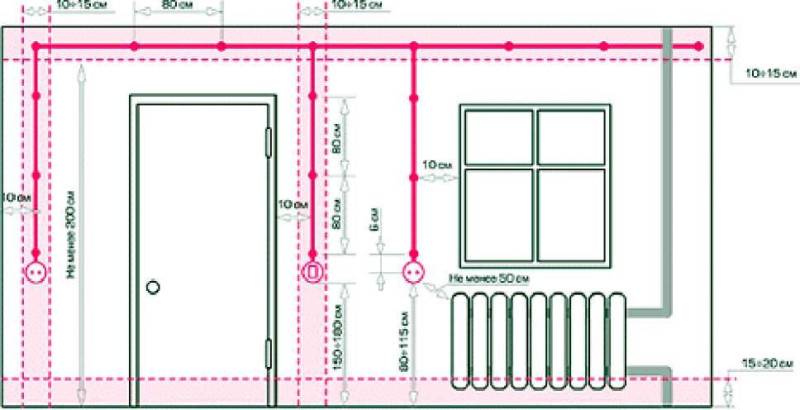

1. Обозначьте на стенках места, где будут расположены светильники, распределительные коробки, выключатели, розетки.
2. Разметьте места прокладки проводки. Убедитесь, что все кабели пролегают по прямой, а места изгиба составляют прямой угол.
3. Выведите автомобиль из гаража. Проверьте наличие всех материалов и инструментов.
4. Проделайте специальным сверлом отверстия под все элементы схемы.
5. Проштробите стены согласно разметке. Очистите отверстия перфоратором. Если проводка будет наружной, канавки можно не делать.
6. Закрепите на стенках гофру/короб. Проденьте в него кабель (в точках расположения светильников концы проводов выводите наружу).
7. Установите вводный щиток, подключите кабели к автоматам.
8. Проверьте — правильно ли подключены автоматы ввода и УЗО. Поочерёдно включите все автоматы, подключив к соответствующим проводам светильник.
9. Поставьте на свои места розетки и осветительные устройства. Проверьте работоспособность схемы.

Монтаж освещения в яме

Монтаж электропроводки в смотровой яме мало отличается от работ в самом гараже. Главное отличие — необходимость защиты проводов от контакта с водой.

Как предотвратить намокание проводки в смотровой яме:

• уложить провода в гофрированный рукав из пластика;
• сделать скрытую проводку в стене;
• уплотнить и герметизировать электрические контакты.

Порядок работы:

1. Определитесь — будет провод идти к щитку по готовому кабель-каналу, или для него будет сооружён отдельный выход.
2. Сделайте разметку под светильники в яме.
3. Вырежьте ниши под светильники.
4. Осветительные устройства соедините проводами, упрятанными в гофру или кабель-канал. Проложите провод до щитка.
5. Подсоедините трансформатор и выключатель. Проверьте работу системы.

Видео о монтаже освещения в смотровой яме:

Монтаж и установка электрического щитка

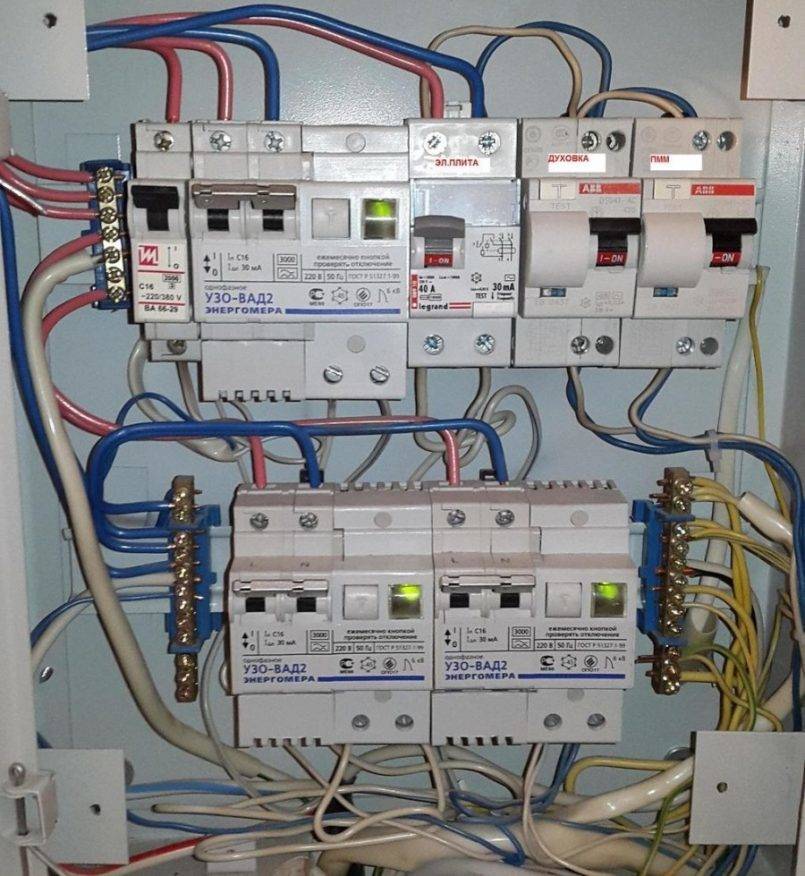

Электрощиток позволяет перераспределять питание по проложенным проводам и защищать систему от коротких замыканий.

Правила монтажа электрощитка:

• Устанавливают его у входа в гараж. Если в нём имеется смотровая яма, в ней можно поставить отдельный электрощит.
• Распределительные щитки — наборные. Для обычного гаража, в котором время от времени проводят сварочные и слесарные работы, хватит 3-х автоматов, а если есть смотровая яма — 4-х.
• В щиток поставьте автоматы требуемого номинала. В соответствии с расчётом нагрузок для каждой группы потребителей.

Рекомендуется ставить отдельный автомат на общее освещение, по автомату на розетки и слесарный уголок. Благодаря принципу секционирования можно будет отключать одну линию — на которой случилось повреждение. При этом всё остальное оборудование в гараже будет получать питание.

Видео о сборке и установке электрощитка:

Использование электрооборудования

Если вы любите долгое время находиться гараже и мастерить что-либо своими руками, то безусловно у вас соберется необходимый минимум электроинструмента. Чтобы быть к этому готовым, лучше заранее запланировать нагрузку на электросеть и учесть ее перед тем, как сделать электропроводку в гараже. А чтобы правильно рассчитать сечение кабеля, необходимо точно определить, какие электроприборы будут использоваться внутри помещения. Суммарную мощность всех электроприборов нужно умножить на коэффициент 1,2 -для обеспечения запаса мощности в 20%.

Примерная мощность электроинструментов:

Источник

Общие положения

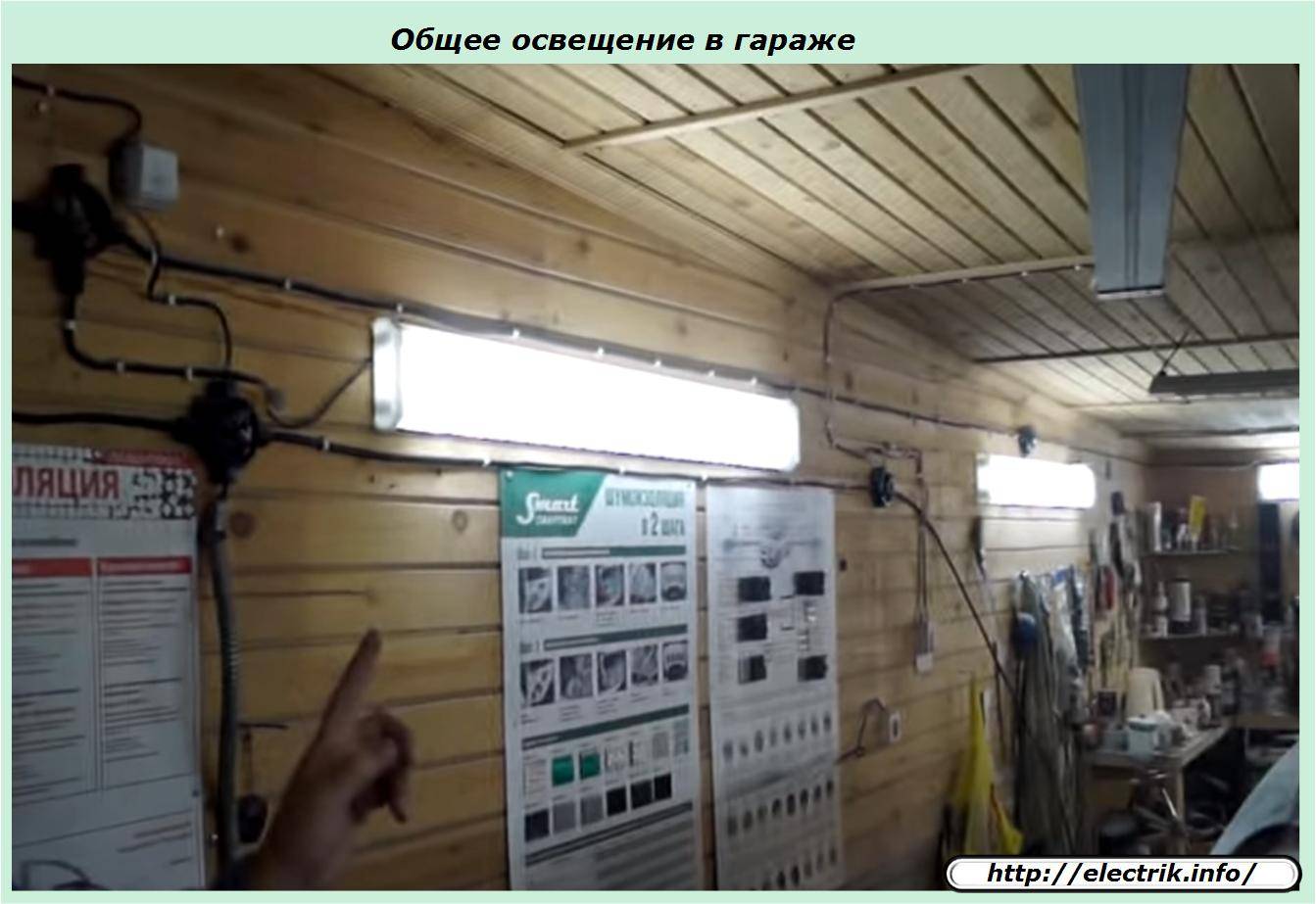

Прежде чем приступить к проектированию и дальнейшей организации света в гараже, нужно учесть важную деталь. Работы, которые в нем выполняются, имеют разный уровень сложности и исполнения, поэтому просто повесить лампочку будет мало. Недостаточная освещенность напрямую может сказаться на здоровье Ваших глаз. О том, как сделать освещение в гараже своими руками грамотно, речь пойдет в следующих пунктах нашей статьи.

Нормы и требования

Правильное освещение гаража предполагает соблюдение некоторых технических и санитарных требований. В соответствии со СНиП 23-05-95, «Естественное и искусственное освещение», для каждого вида зрительных работ предполагается свой уровень освещенности рабочей поверхности

При этом важно понимать, что такое рабочая поверхность. В гараже это — верстак, рабочий стол или/и сам автомобиль

Для стола необходимый уровень освещенности составляет 300 лк, для более мелких работ понадобится 400 лк. Первое требование достигается организацией общего освещения посредством различных источников света. Для локального рекомендуется приобрести настольную лампу на кронштейне, длинной ноге и с несколькими степенями свободы.

Локальное освещение

Если рабочая поверхность – автомобиль, включая борта, днище, подкапотное пространство и салон, потребуется освещенность 300 лк по всей поверхности. Для производства покрасочных работ требуется 400-600 Люкс, чтобы не ошибиться при подборе цвета.

Виды светильников и типы ламп

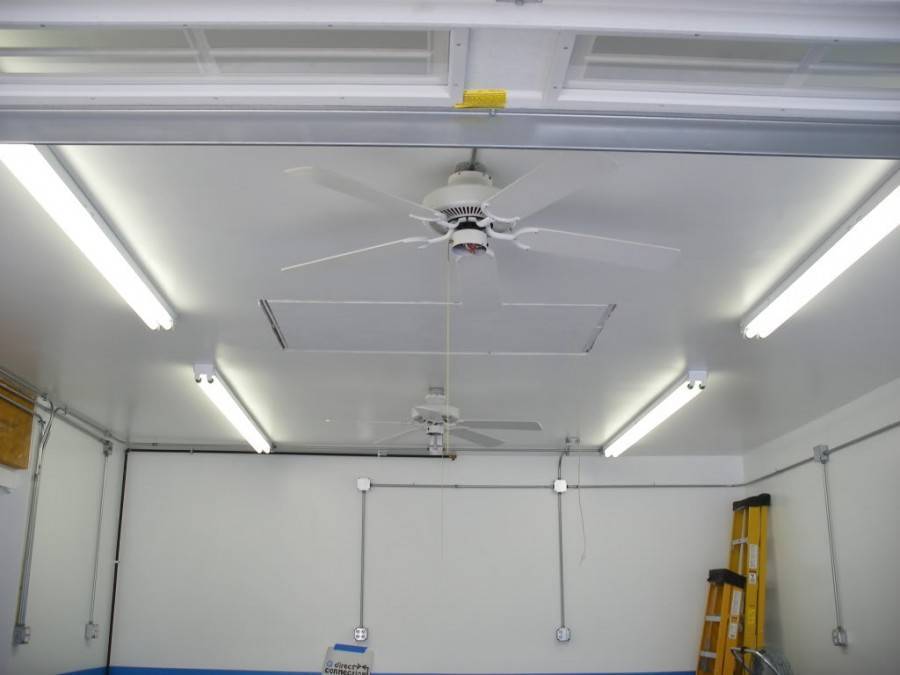

Для реализации нормативных требований уровня освещенности, нужно подобрать правильные светильники и лампы.

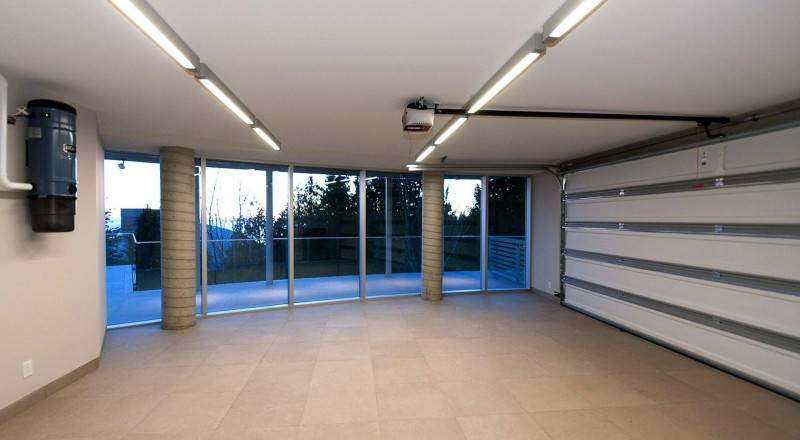

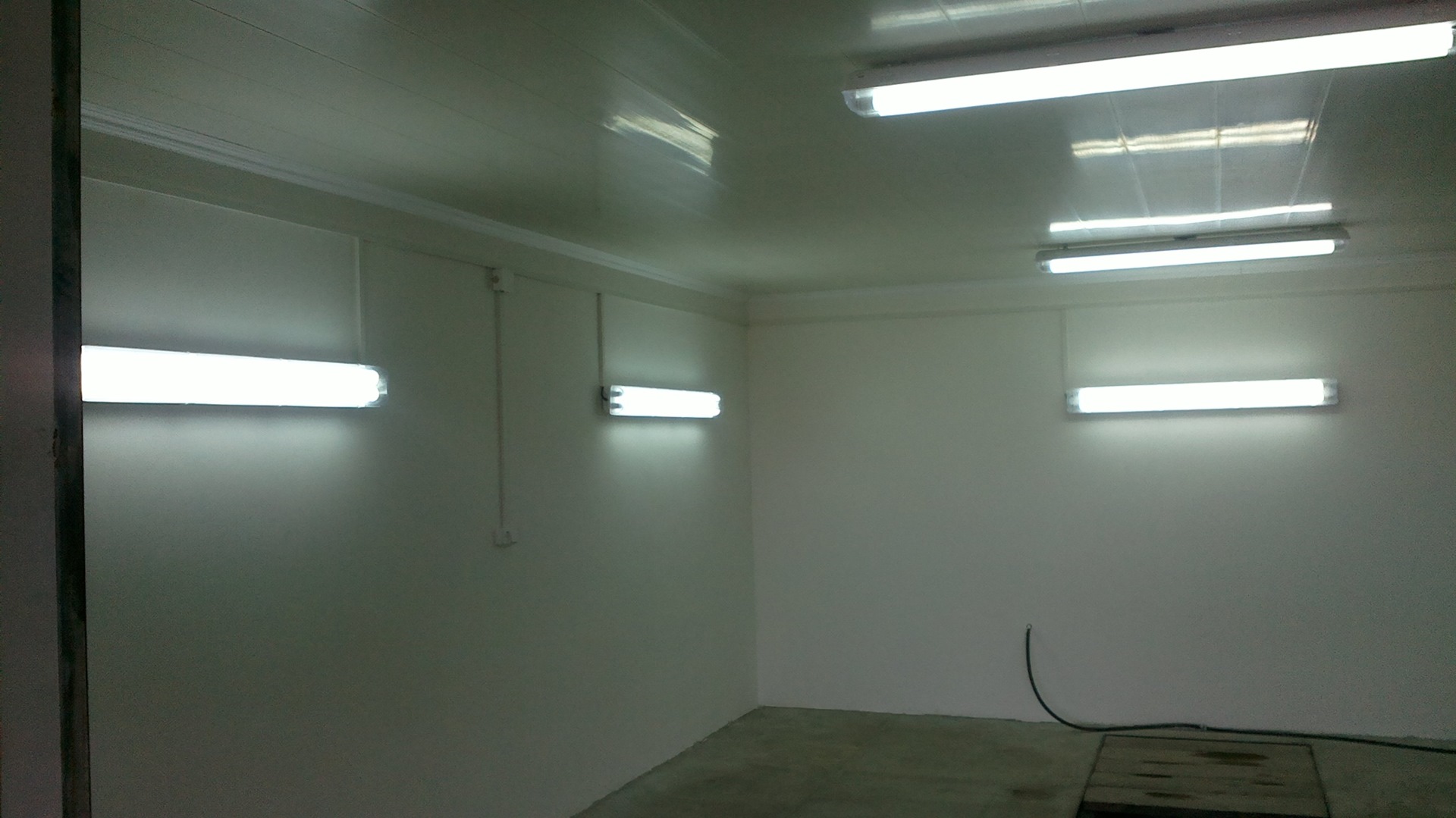

Для гаража рекомендуются линейные или точечные светильники промышленного исполнения с защитой от влаги и пыли на уровне IP 43, а также с равномерным распределением светового потока. В советское время часто применялись светильники с люминесцентными лампами, но так как в них используются пары ртути, рекомендуется использовать современные светильники со светодиодами. Они экономичны, экологичны, с длительным сроком службы и у них нет ограничений по утилизации. Диапазон рабочих температур этого типа ламп позволяет организовать светодиодное освещение гаража и в холодном и в отапливаемом помещении.

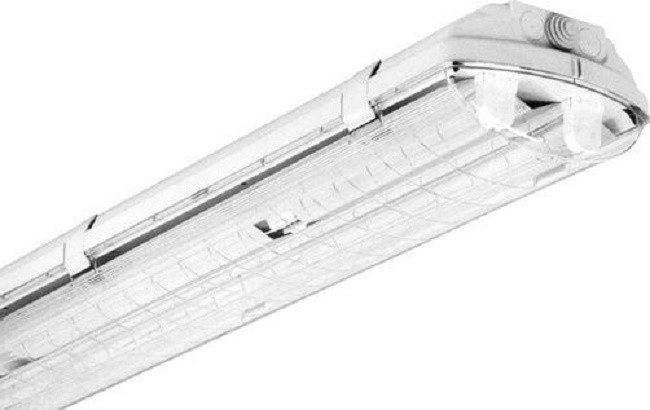

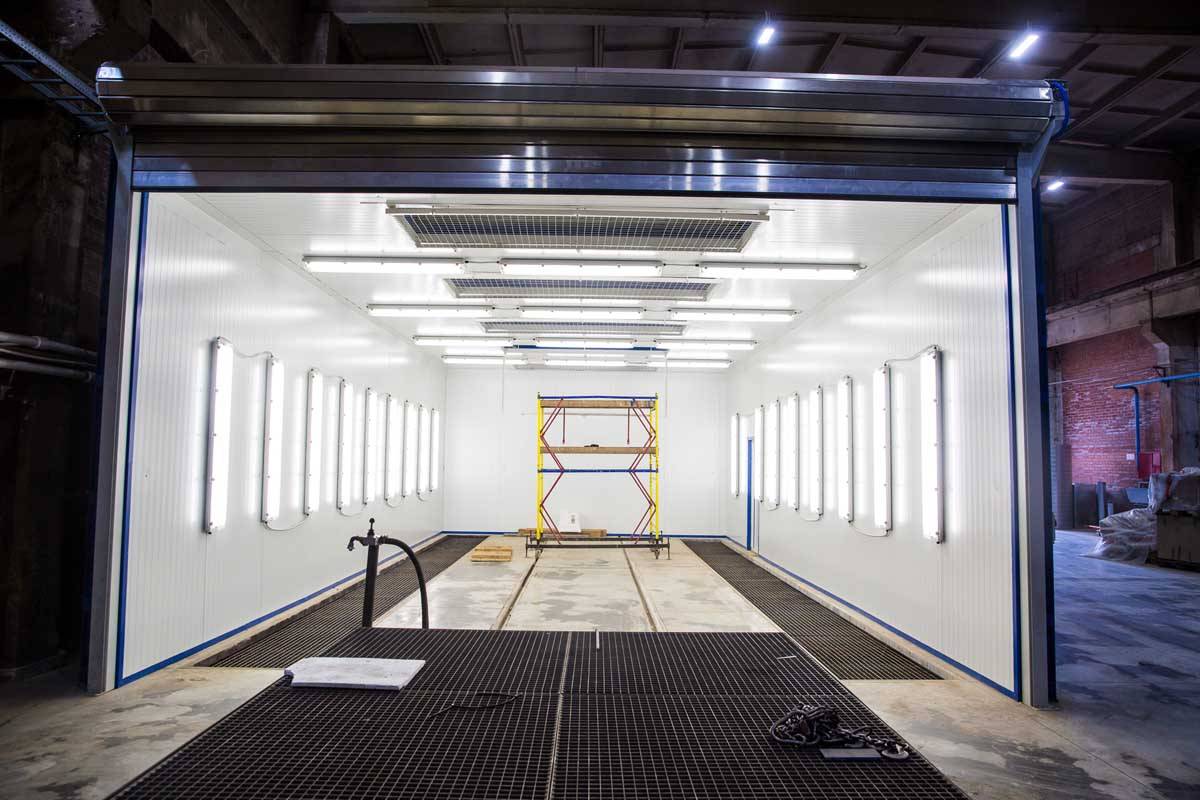

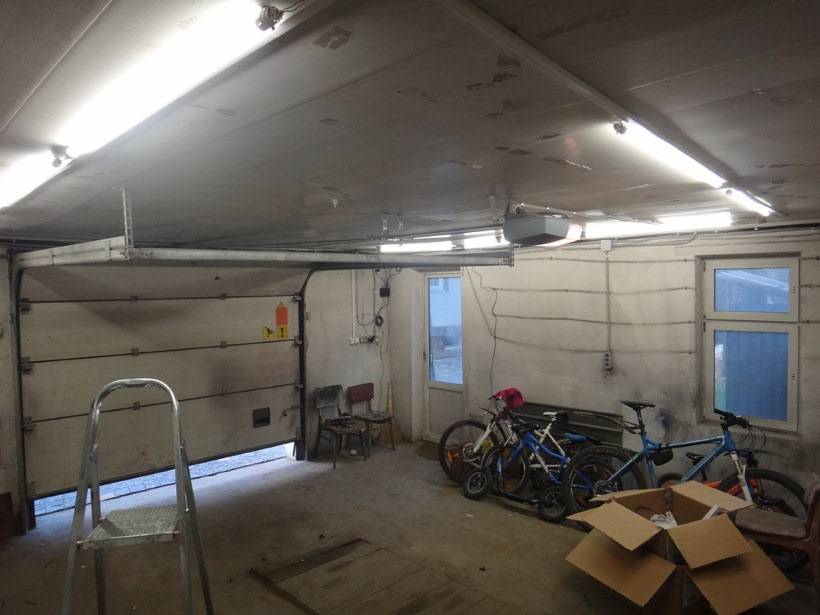

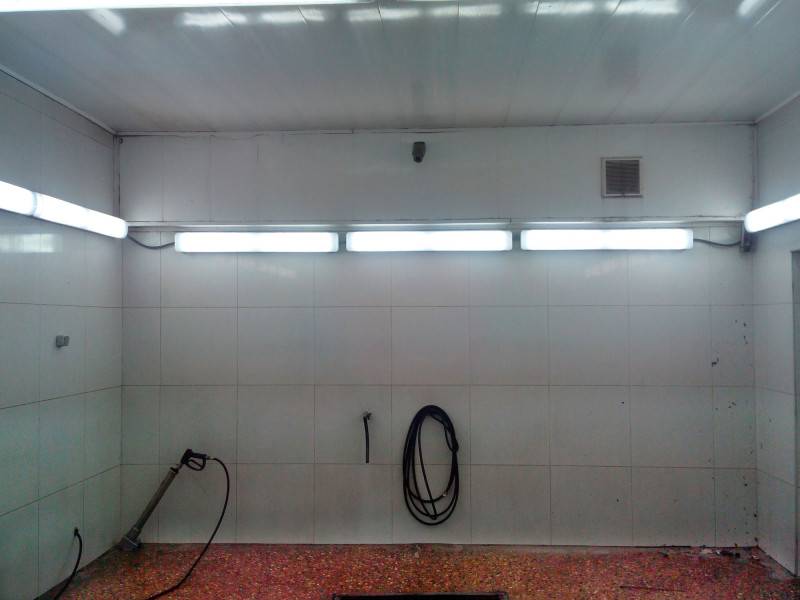

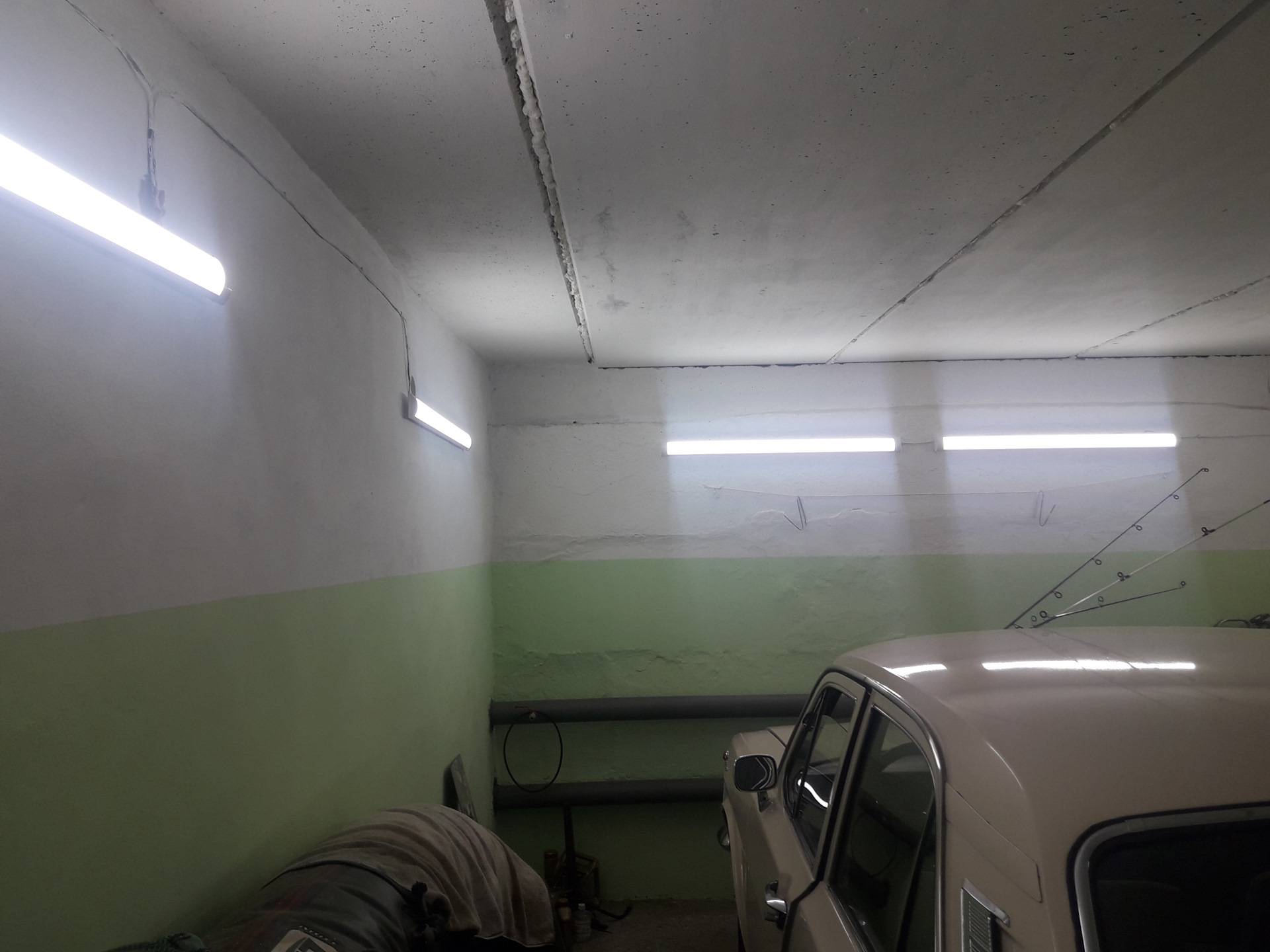

Линейные светильники в гараже

Большую популярность набирает освещение гаража светодиодными прожекторами. У этого типа светильников имеются как преимущества, так и недостатки:

Из основных достоинств можно отметить:

• высокую степень защиты от влаги и пыли
• экономичность за счет использования светодиодов
• простоту в эксплуатации и монтаже

Недостатками являются:

• высокая стоимость относительно других типов светильников
• создают узконаправленный пучок света (подходит не для каждого освещения)

Освещение светодиодными прожекторами

Таким образом, учитывая все особенности прожекторов и необходимость применения в гараже, нужно принимать решение об их покупке.

Световая температура для освещения гаража может составлять 4000 – 6000 Кельвинов. Такой свет по спектру наиболее близок к естественному солнечному

Он позволит не напрягая зрение выполнять самые мелкие работы и грамотно без искажения подобрать цвета, что важно при покраске автомобиля

Принцип зонирования

Гаражное освещение можно условно разделить на несколько зон, в которых используются свои виды светильников и распространяются описанные выше нормы.

Наиболее распространенными зонами являются:

• верстак и панель с инструментами
• место для ремонта автомобиля
• смотровая яма
• въезд в гараж

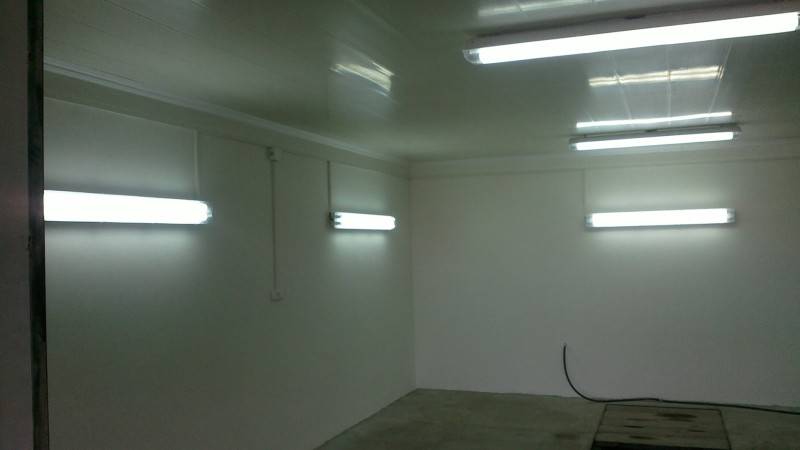

Помимо зонирования, освещение гаража подразумевает еще один нюанс, такой как многоуровневость.

Начиная сверху вниз выделяют следующие уровни освещения:

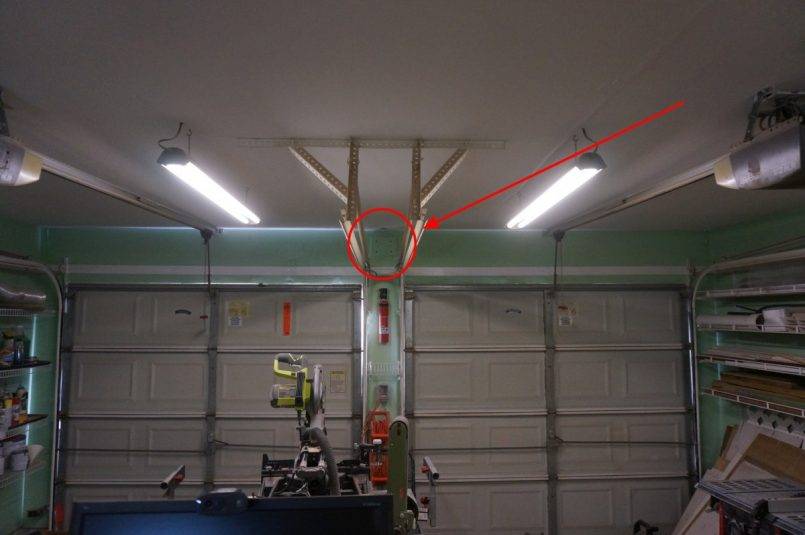

1. Потолочное (общее)
2. Настенное (боковое) на уровне 0.5-1.5 метров от пола
3. Напольное (освещение смотровой ямы)

Реализация каждого уровня имеет свои особенности, которые будут описаны далее в статье.

Какой тип лампы выбрать?

Далеко не все виды ламп подходят для использования в гараже. Наша задача выбрать светильник, который будет:

• Экономным;
• Безопасным;
• Иметь защиту от влаги и пыли;
• Сохранять работоспособность при перепадах температур.

Наиболее часто в гараже можно встретить такие виды ламп:

• Лампа накаливания. Раньше, когда еще не было альтернативных вариантов, абсолютно каждый владелец гаража пользовался именно такой лампой, которая одиноко висела над воротами в колбе из толстого стекла с металлической решеткой вокруг. Таким нехитрым способом лампу защищали от неблагоприятных факторов и случайных механических воздействий. Единственным преимуществом в данном случае является стоимость лампы и простота ее установки. Но нужно помнить про то, что лампы накаливания по сравнению с теми же светодиодами менее экономны и даже при большей мощности создают мене яркий, неравномерный световой поток. Поэтому на сегодняшний день подобный способ изжил себя;
• Отличной альтернативой лампе накаливания будут энергосберегающие лампы, или так называемые экономки. Они имеют долгий срок службы, экономичны, просты в установке, сохраняют работоспособность при любых температурах и имеют три температуры свечения – холодный, теплый, нейтральный. Последний вариант является наиболее комфортным для восприятия нашими органами зрения. Недостатком можно назвать их стоимость;
• Люминесцентная лампа представляет собой стеклянную колбу, заполненную инертным газом, парами ртути и люминофором. Такой источник является энергоэффективным и способен излучать от 45 люмен на 1 ватт электроэнергии. Часто люминесцентные лампы спрятаны в защитный короб из металла и пластика и теоретически могли бы быть идеальным источником света для гаража. Но! Они характеризуются нестабильной работой при низких температурах (ниже +5°С), а точнее, лампа может просто не загореться. Поэтому использовать их допустимо лишь в отапливаемых помещениях. Помимо этого свет лампы будет тусклым, если имеются частые скачки входного напряжения. Эта проблема устраняется использованием стабилизатора. И еще одним недостатком является наличие паров ртути внутри лампы. Если лампа случайно разобьется, они мгновенно распространяться в окружающую среду;
• Галогенные лампы являются не такими мощными, они способны излучать световой поток в 15-22 люмена на ватт. Их преимуществом и одновременно недостатком является работа от источника напряжения 12 вольт, что обязывает использовать блоки питания. Поэтому галогенки лучше использовать в качестве локальной подсветки отдельных зон. Их главным недостатком является незащищенность конструкции от пыли, скачков напряжения и механического воздействия. А если нечаянно прикоснуться к лампе во время работы можно получить ожог. Поэтому их помещают в специальный стеклянный плафон;

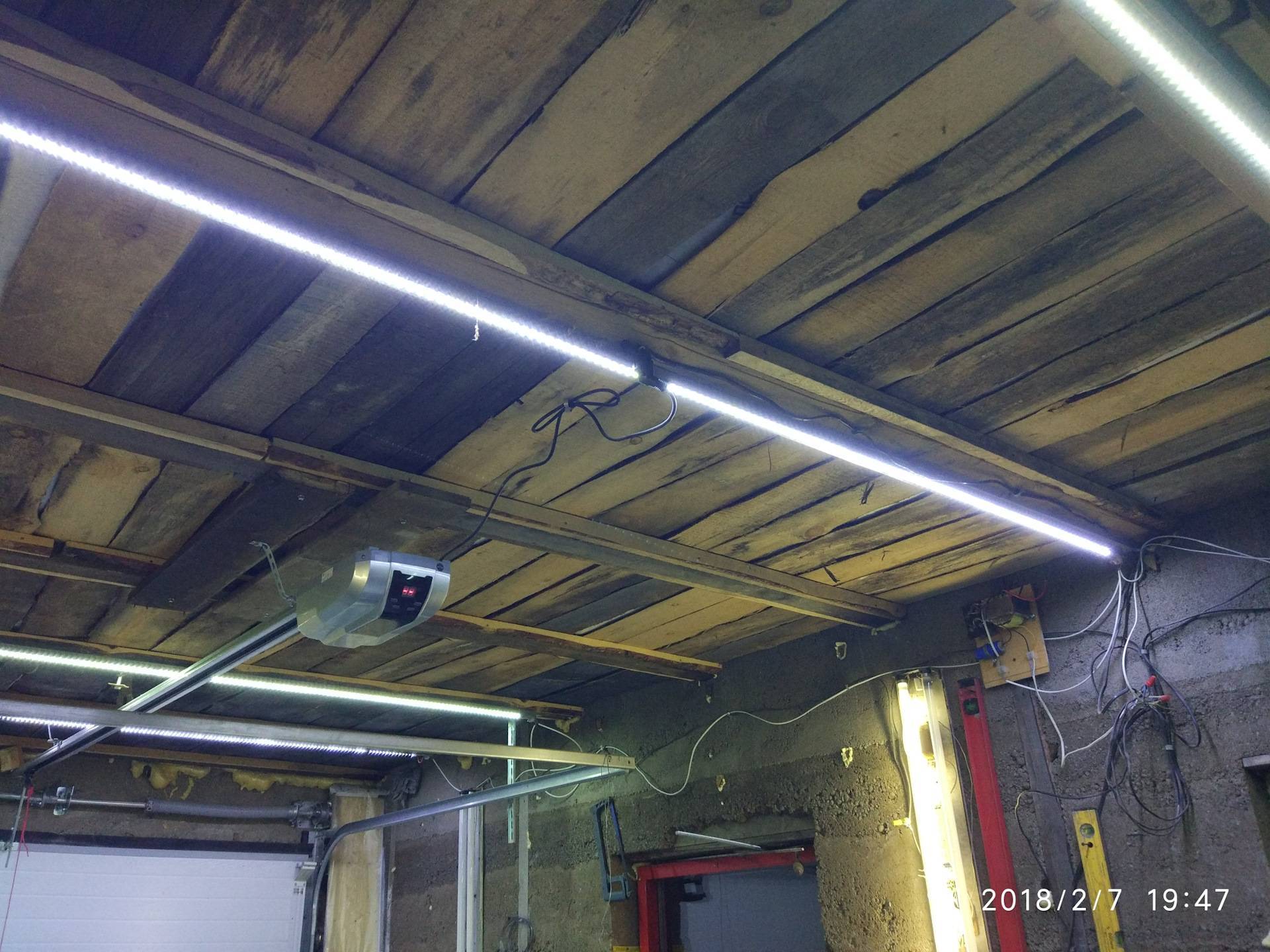

• Наилучшим источником света, который является очень мощным и одновременно экономичным, является светодиод. Они же имеют и самую высокую стоимость, но она более чем оправдана. Светодиод устойчив к механическим воздействиям. Можно использовать различные вариации светильников на светодиодах. Например, круглые светодиодные фонари благодаря форме плафона обеспечивают яркий, рассеянный свет. Светодиодная лента может использоваться как в качестве основного, так и в качестве локального освещения. Для бокового освещения можно использовать светодиодные светильники, которые по форме напоминают галогенные лампы. Отличной альтернативой будет светодиодный дюралайт. Он не только имеет надежную защитную оболочку, защищающую от воздействия влаги и проникновения пыли, но и может подключаться непосредственно к сети 220 вольт без всяких понижающих трансформаторов.

Итак, подведем итоги:

• Более эффективным является комбинированное освещение;
• В отапливаемых помещениях можно использовать люминесцентные лампы в сочетании с галогенными или светодиодными;
• В не отапливаемых гаражах нельзя применять люминесцентные. В данном случае лучше выбрать светодиоды или энергосберегающие лампы;
• Если вы считаете, что использование исключительно диодов является очень затратным, то вы ошибаетесь. Да, возможно на приобретение самих светильников и придется потратить более крупную сумму, но в процессе эксплуатации за счет малого потребления электроэнергии, их стоимость окупится;
• Галогенные лампы обязательно нуждаются в дополнительной защите. При исполнении этого условия они могут быть использованы как дополнительные источники света.

Автономная система

Сегодня приветствуется оснащение гаража питанием энергии от аккумулятора машины мощностью на 12 вольт, от такой системы спектр светодиодов будет бесперебойно функционировать. Но для возведения нужно обратиться за помощью электрикам, которые проведут основные работы, позволяющие связать электрические коммутации, узлы и линии передач. Данная модификация, построенная по гениальной идее мастеров, является вспомогательным освещением, которое не даст равномерное не яркий свет, распределяя лучи по всем поверхностям.

Генератор

Подключение электропитания от генератора поможет снабдить комнату для выполнения технических работ. Более подходит для мастерских, где автовладельцы проводят длительные, регулярные процессы

Внимание генератор нельзя подключать к центральной энергосистеме

Эксперты запаслись современными идеями и предлагают установить солнечные панели, ценник которых немного высоковат. Также подобные устройства подходят только для поддерживания одной лампочки. Чтобы включить инструмент, потребуется генератор или сеть мощностью не менее 220 вольт, хотя проблему можно решить через фиксирования удлинителя и создания последующей фазы подключения в соседней комнате.

Виды ламп для освещения

Неотапливаемая мастерская гаража требует особого подбора ламп для освещения. Вообще в отапливаемом гараже можно устанавливать обычные лампы накаливания, сочетая их с люминесцентными лампами (дневного света), экономными энергосберегающими лампочками и светодиодными.

В неотапливаемом помещении мастерской лампы дневного света могут плохо включаться при морозе. Этим свойством не обладают их компактные «сестры», энергосберегающие лампочки. Как утверждают некоторые автолюбители, лучше приобрести энергосберегающие лампы, имеющие маркировку IP65. 6 — защита от пыли, 5 — защита от влажности.

Если у вас есть достаточно средств на покупку дорогих ламп, лучше купить сразу светодиодные лампы. Они имеют такие преимущества как:

• безопасность (не содержат вредных веществ);
• стабильная работа даже при низких температурах;
• долговечность.

Приобретая лампы, следует обратить внимание на положенную мощность — 15 Вт на квадратный метр площади. Чтобы получить более конкретные цифры, следует померить высоту стен, чтобы немного исправить расчеты

Так, если высота помещения стандартна, не более 2,5-2,7 метров, то правки результат не требует. Однако если стены выше 2,7 м, полученную цифру желательно умножить на 1,5.

Также на выбор мощности влияет отделка стен мастерской гаража. Для подбора нужных по мощности лампочек следуйте такому правилу: более темная отделка требует более интенсивного освещения.

Какие виды осветительных приборов выбрать для установки в неотапливаемом гараже, решать только автовладельцу. По негласной традиции для освещения всего помещения (верхний свет) автолюбители устанавливают либо ртутные лампы, либо светодиоды. Они экономичнее и чаще ярче, чем лампы накаливания. От них отказываются только те, кому высока цена.

На въезде в гараж часто ставят лампу на кронштейне, выбирая для нее плафон для использования снаружи. Иногда вместо такой лампы покупают маленькие прожекторы.

Критерии выбора

Выбирая светодиодные светильники в гараж, выбор моделей следует осуществлять по таким критериям:

• способ установки. В гараже можно установить, как потолочные, так и настенные модели. Здесь выбор зависит от того, какой тип освещения вы хотите организовать: общий (нужны потолочные светильники) или местный (настенные и переносные лампы);
• класс влагозащищенности. Он должен быть выше IP 54;

Влагозащитная лампа для гаража

• повышенная защита от механических повреждений;
• условия эксплуатации. Перед покупкой светильника обязательно нужно поинтересоваться, на какие условия работы рассчитан прибор;
• производитель. Лучше всего покупать продукцию уже проверенных марок, избегая, по возможности китайских моделей. Они не всегда работают качественно и часто выходят из строя в первые месяцы работы;
• стоимость. Светодиодная продукция не самая дешевая, однако можно подобрать такие модели, которые будут отвечать всем вышеперечисленным требованиям и стоить не так уж дорого.

Ориентируясь на эти критерии выбора, вы с высокой долей вероятности подберёте для себя наиболее выгодный и оптимальный вариант. Теперь осталось лишь разобраться с тем, из чего собственно и нужно делать выбор.
