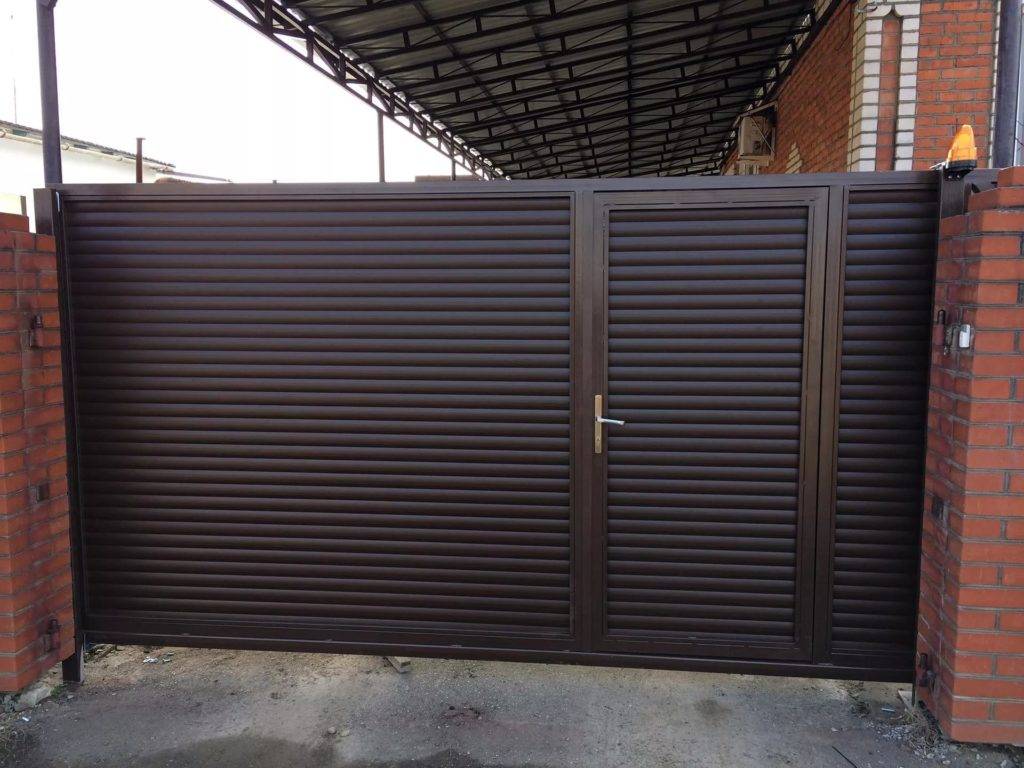

Откатные ворота со встроенной калиткой

Объективная критика

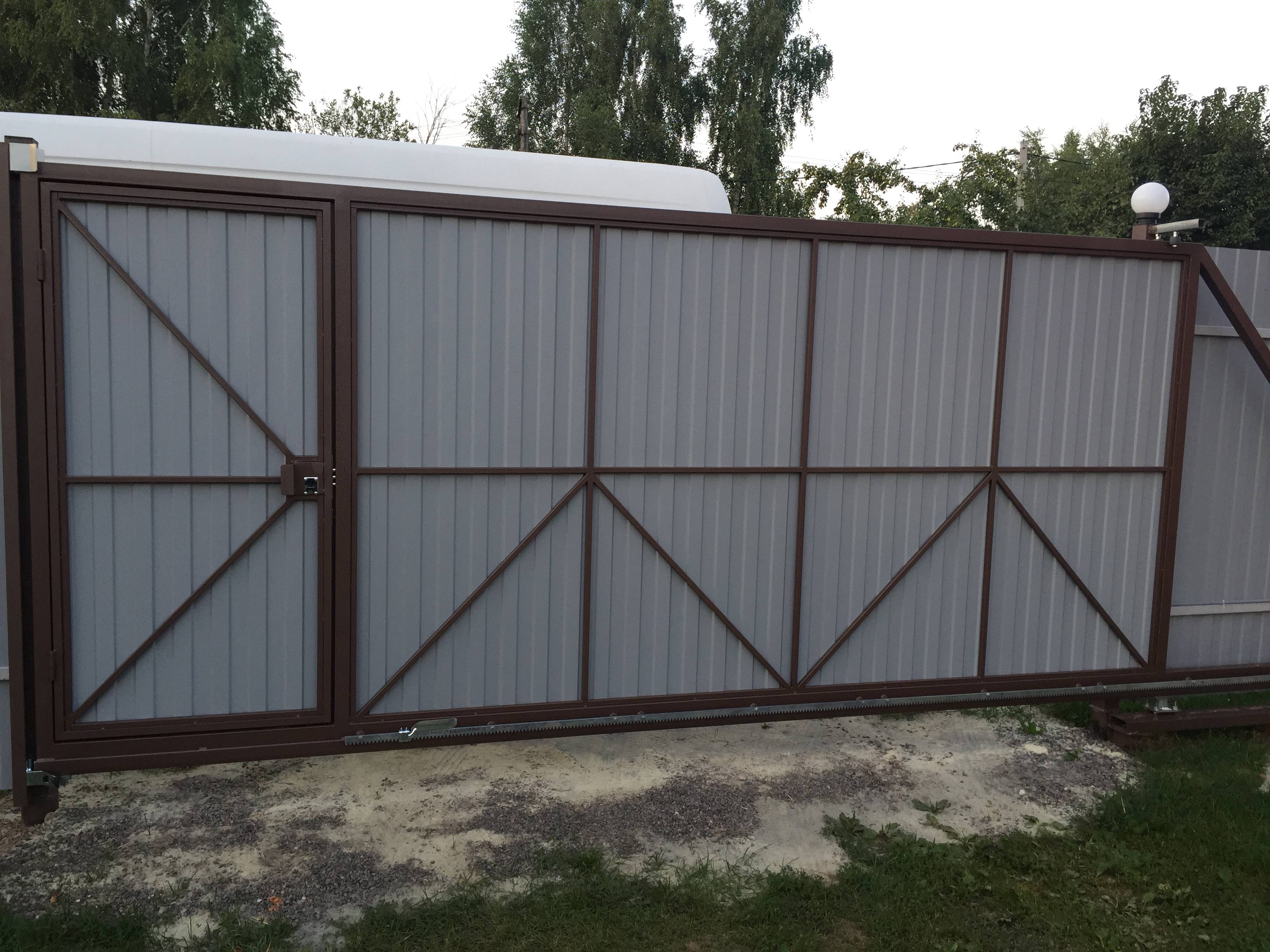

Рама со встроенным открывающимся механизмом

Решение делать калитку в откатных воротах своими руками вроде бы заманчивое и внешне привлекательное, но о некоторых негативных нюансах все-таки стоит знать:

при открытой калитке движение ворот невозможно, поэтому перед открыванием ворот, следует позаботиться о том, чтобы калитка была закрыта;
ограничен выбор замка и дверной ручки, так как расстояние между полотном ворот и несущими элементами невелико;
высокий порог, который препятствует свободному движению, без него никак, так как это часть рамы всей конструкции;
также свободному продвижению, например, высоких людей, мешает присутствие верхней перекладины, опять-таки необходимой части рамы конструкции;
существенное снижение общей жесткости всего полотна ворот, так как вес конструкции значительно увеличивается.

Так что этот вариант обустройства входа и въезда лучше рассматривать в последнюю очередь. Специалисты утверждают, что лучшим выбором может стать отдельно установленная калитка, которую будут перекрывать открытые раздвижные ворота. Если же вы все еще склонны к тому, что такой вариант вас больше всего устраивает, тогда постарайтесь при изготовлении своими руками учесть все нюансы.

Достоинства и недостатки откатных ворот с калиткой

Ворота откатного типа со встроенной калиткой обладают многими преимущества. Обозначим основные из них:

Отпадает необходимость установки дополнительного столба для двери, так как полотно уже является подходящим каркасом.
Полотно ворот, сдвигаясь параллельно забору, не занимает места на площадке.
Имеется возможность управления перемещением створки вручную или при помощи электропривода.
Калитка позволяет хозяевам участка или другим людям заходить на территорию, не откатывая полотно ворот.
Калитку можно установить как на этапе создания проекта, так и на уже готовую створку. Правда, последний вариант является менее предпочтительным.

Данная конструкция также не лишена и недостатков:

Стоимость монтажа, по сравнению с другими типами ворот, оказывается выше.
Процесс установки конструкции достаточно трудоемок и длителен. Необходимо залить мощный фундамент и изготовить сложную систему противовеса.
Схема откатных ворот с калиткой должна предусматривать наличие свободного места рядом с забором для возможности сдвигания створки.
Конструкция занимает много места возле забора. Если там имеются какие-то деревья или кустарники, их придется убрать.

Помимо обычных конструкций, используемых в частных домах, могут изготавливаться противопожарные откатные ворота с калиткой. Они обеспечивают длительную защиту помещений от открытого пламени. Материалом для их производства является исключительно металл, покрытый огнестойкой краской.

Конструкция откатных ворот с калиткой

Типичные откатные ворота с калиткой представляют собой подвижную металлическую створку, которая сдвигается в сторону, параллельно забору. Управление движением створки осуществляется посредством электропривода или вручную. Ворота могут состоять из одной или двух створок. Во втором случае конструкция оборудуется двумя электроприводами, которые раздвигают створки в разные стороны.

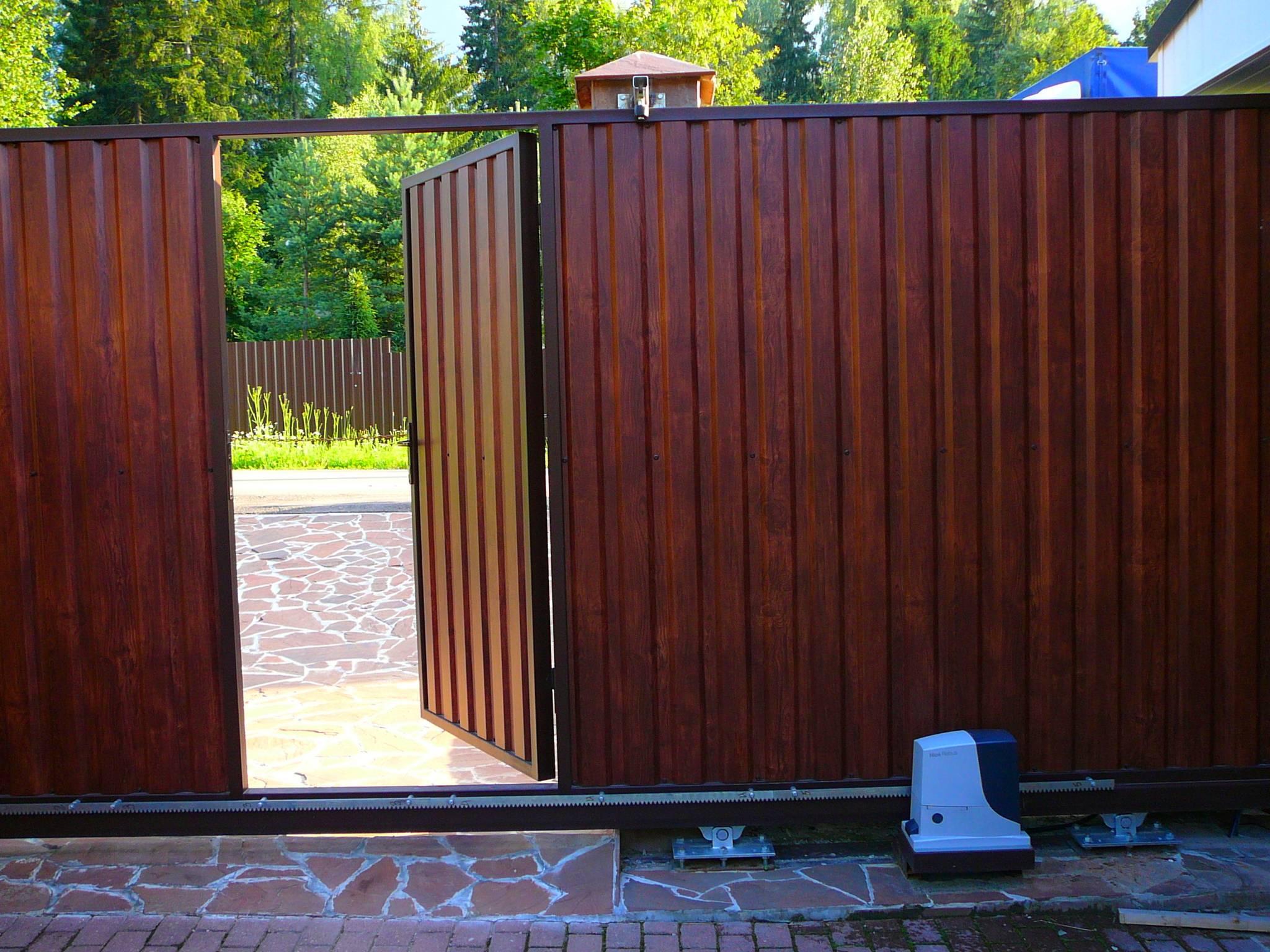

Привод для откатных ворот

Комплектующие для ворот:

Металлическая рама. Чаще всего изготавливается из круглой или профилированной трубы.
Полотно. Рекомендуется использовать профлист, который обладает небольшим весом.
Калитка с собственной рамой. Изготавливается из такого же материала, что и створка. Рама сваривается из уголка или профилированной трубы.
Направляющие, по которым передвигается рама.
Опоры с роликами, вмонтированные в фундамент.
Электропривод.

Нюансы монтажа калитки

Встроенная в ворота калитка существенно облегчает вход на участок и выход с него. Вместе с тем, необходимо учесть ряд нюансов такой конструкции:

Проектировать калитку следует еще на этапе изготовления откатной конструкции. В готовое полотно врезать ее будет намного труднее.
Калитка в откатных воротах врезается не по центру полотна и не с самого края. Оптимальное ее расположение — 1 метр от края полотна с любой стороны.
Открываться калитка должна внутрь участка. В этом случае она не будет мешать перемещающейся створке.
Будет иметь место высокий порог, который создаст неудобства при перешагивании через него, при проезде велосипеда или детской коляски.
Общая жесткость полотна понизится вследствие наличия данного проема.
Увеличится общий вес конструкции.
Может возникнуть проблема с выбором ручки или замка с ручкой, так как слишком выступающая ручка может сделать невозможным открытие створки ворот.
Следует установить блокиратор открытия створки при открытой двери. Тем самым будет предотвращена поломка калитки.

Необходимость во встраивании

Эскиз размещения необходимых элементов с размерами

Чаще откатные ворота возводят своими руками на территориях, где достаточно места и для их отката, и для отдельно стоящей калитки. Этот вариант самый приемлемый и удобный. Две открывающиеся системы не зависят друг от друга, и если с одной из них произойдут какие-либо поломки, вторая будет работать безотказно

Важно правильно рассчитать размеры конструкции и использовать предварительно подготовленные чертежи

Но, в некоторых случаях нет территориальной возможности располагать калитки отдельно, поэтому приходится в откатную систему ее встраивать. Почему так пессимистично?

Встроенный проем для входа имеет несколько недостатков, о которых мы упомянем чуть позже. Ну и такой вариант, несколько проблематичный в изготовлении своими руками, поэтому необходимо продумать и рассчитать все до мелких деталей. А лучше использовать уже готовые профессиональные чертежи.

Без калитки обойтись тоже можно, но зачем эксплуатировать ворота только для того, чтобы одному человеку войти? Особенно если они с автоматикой, которая рассчитана на определенное количество открываний.

Обустройство фундамента

Правильно обустроенный фундамент обеспечит долговечность откатных ворот и их безотказную эксплуатацию. Если габариты фундамента выбраны верно, а также соблюдена технология заливки, воротам не страшны будут подвижки и вспучивания почвы, заморозки и весенние подтопления.

Фундамент для ворот откатного типа заливается со стороны участка, так как его предназначение заключается в удерживании направляющих, по которым скользят ворота откатные с калиткой.

Типичная схема откатных ворот с автоматикой

При строительстве фундамента необходимо принимать во внимание такие рекомендации:

Длина фундамента выбирается равной половине длины проема. Например, если проем имеет длину 4 м, то необходимо залить фундамент длиной 2 м.
Глубина заливки должна выбираться с учетом веса ворот и глубины промерзания грунта в данной местности. Так, если грунт промерзает на 120 см, то заливку выполняют на 150 см. То же самое касается веса створки. Чем створка тяжелее, тем глубже должен располагаться фундамент.
Ширина выбирается не менее 50 см.
В подготовленную ямы погружается каркас, изготовленный из армирующих прутьев. После этого яма заполняется бетонным раствором.

Совет: рекомендуется заливать фундамент для ворот одновременно с бетонированием площадки. Так легче будет вывести фундамент на требуемый уровень.
