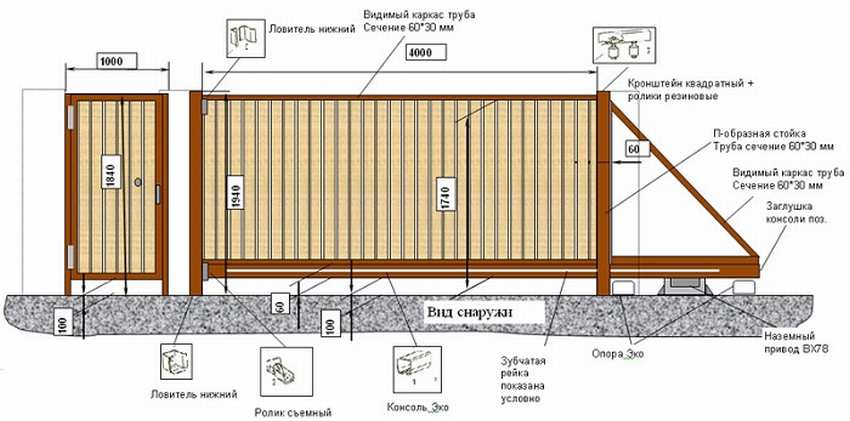

Чертежи откатных ворот из профнастила, изготавливаемых своими руками
Перед началом всех работ и закупкой материалов следует полностью разобраться со всей конструкцией. В этом поможет чертеж или подробная схема, если нет специализированных навыков чертежных работ.
Имея схему, можно посчитать и необходимое количество материалов. Для того чтобы сделать ее качественно, нужно следовать таким указаниям.
- Все размеры на схеме для большей точности расчетов нужно обозначать в миллиметрах.
- Измерить расстояние между опорными столбами, если забор с ними уже смонтирован. Если же нет, то просчитать, какая потребуется ширина проема. Обычно она составляет около 4 м.
- Само полотно будет немного шире, оно «заходит» за опоры. Этот припуск составляет примерно 20 см или немного меньше.
Высота также определяется по столбам и забору. Ворота обычно идут вровень с высотой ограждающей конструкции и на 7–10 см ниже опор.
- Размер противовеса определяется как половина проема. Исходя из этого, общая длина подвижной конструкции будет составлять полтора проема плюс «припуск», то есть примерно 1,6 длины.
- Выполняя чертеж, необходимо помнить о том, что потребуется дорожный просвет около 10 см (можно немного меньше).
- Нужно определиться с направлением движения створки и также указать это на схеме. Выбирать лучше ту сторону, где движению ничего не будет мешать.
- Фундамент со швеллером обозначается на чертеже штриховкой, он располагается под противовесом.
- Желательно сделать несколько схем, на каждой из которых конструкция ворот будет показана по-разному: вид сверху, прямо, в разрезе.
Это делают затем, чтобы была возможность учесть все самые мелкие детали, вплоть до создания отдельного чертежа фундамента с закладной (глубина, размеры, материалы, привязка к ходовому полотну) и раскладки каркаса для полотна.
Начало работ – фундамент
Вначале готовится сама закладная. К швеллеру приваривается арматура. Должна получиться конструкция в виде буквы П или, если нужно придать большую прочность в случае больших размеров, Ш.
Соответственно этому будет меняться конфигурация ямы – 2 либо 3 колонны глубиной не менее 1,5 м, между которыми траншея глубиной в 50 см. Ширина ямы под 20-й швеллер будет около 0,5 м.
Нижний уровень засыпают песком – это «подушка» – и утрамбовывают. Далее установленная конструкция полностью заливается приготовленным раствором.
Верхний уровень фундамента (уровень швеллера) должен быть на несколько сантиметров выше дороги, ведь от этого зависит высота дорожного просвета. Прежде чем производить заливку, делают небольшую опалубку.
Горизонталь фундамента – самое главное в работах. От этого зависит стойкость и ровный ход створки. Располагают его впритык к столбу опоры.
Проследить нужно и за параллельностью забору и ходу отката. После заливки должно пройти не меньше четырех дней до появления возможности продолжать работы.
Плюсы и минусы
Сильные стороны конструкции откатных ворот из металлопрофиля:
- надежность. Благодаря устойчивому фундаменту, прочному металлическому каркасу входная группа хорошо выдерживает эксплуатационные нагрузки, не теряя равновесие. Она имеет больший запас прочности, сопротивление ветру, чем распашная система. При небольших механических повреждениях полотна откатной механизм полностью сохраняет свою функциональность;
- компактность. Данные ворота занимают минимум места, они не загораживают проезд и не создают проблем при парковке транспорта;
- долговечность. Изделия из металла при правильном монтаже и уходе способны прослужить более 50 лет без потери своих технологических, эстетических свойств;
- удобство в использовании. Откатная конструкция уже сама по себе является функциональной, но возможность установки автоматики еще больше упрощает ее эксплуатацию. Благодаря бетонированию, почва под ней не будет вспучиваться от чрезмерной влаги, а зимой не потребуется расчищать проем от снега для того, чтобы открыть полотно;
- разумное соотношение цены и качества. По стоимости откатные ворота находятся наравне с распашными коваными или деревянными. Они не уступают последним по качеству сборки, функциональности, хотя и имеют более упрощенный внешний вид;
- вариативностью дизайна. При необходимости изделие можно перекрасить, полностью изменив восприятие участка.
Несколько недостатков:
- при изготовлении откатных ворот необходимо заложить основательный ленточный фундамент с армирующим слоем, что является весьма трудоемким занятием;
- для установки раздвижной системы потребуется приобрести специальные комплектующие.
Учтите: в зависимости от особенностей участка и сложности системы, изготовление, а также монтаж откатной конструкции может обойтись дороже распашной.
Монтаж откатных ворот своими руками
Производить установку створки откатных ворот можно только после окончательного высыхания фундамента.
Сначала следует выставить ролики на направляющей и выставить створку по уровню. Делать это следует вдвоем или даже втроем, потому что после правильной установки следует прихватывать сваркой роликовые тележки к швеллеру. Конечно, их можно прикрепить при помощьи шпилек и гаек, но такой вариант монтажа в исполнении неопытного мастера займет гораздо больше времени (возможно, несколько дней), чем сварка.
Если в дальнейшем из-за неправильно выставленной тележки потребуется переделка, используйте для подрезания болгарку. Воротам это не нанесет никакого ущерба.
Следующий шаг – приваривание верхних поддерживающих роликов, установка концевого ролика и обоих улавливателей. Если опорные столбы из металла, улавливатели приваривать лучше к ним. В случае опор из другого материала, их следует приваривать к дополнительной трубе, прикрепленной к столбу, любым надежным способом (арматура, дюбеля, закладками).
Советы по установке
Не покупайте для конструкции сломанные листы профнастила. Они недолговечны и не подлежат монтажу. Есть высокая вероятность получить травму во время установки ворот. От толщины материала будет зависеть вес конструкции.
Например, модель с элементами ковки выглядит очень красиво, но нуждается в дополнительных роликах. Лучшим показателем толщины для профнастила считается от 0,5 до 0,8 миллиметра.
Если готовый забор очень тяжелый, то попытайтесь посередине сделать дополнительную балку. Обязательно просмотрите предварительно чертежи на откатные ворота, так вы сможете точно понять особенности конструкции, определиться с приводом и требуемым количеством роликов. Выбранные вами чертежи желательно показать специалистам, чтобы они их одобрили, и в дальнейшем не возникало проблем.
Выбор и расчет материалов с фурнитурой
Виды конструкции
По конструктивным особенностям можно выделить следующие виды ограждений из профнастила, созданные своими руками:
Распашные
Этот вариант устанавливают на самых разных объектах гражданского и военного строительства. Они популярны в сельской местности и частном секторе городов. Сама конструкция проста: на петли двух опорных столбов навешиваются две створки, открывающиеся внутрь или наружу, насколько достанет места. При этом в середине створа устанавливают ограничитель для удержания их в закрытом положении. В качестве запора используется замок, либо простой засов. А в открытом положении их удерживает подпружиненный фиксатор.
Откатные
Откатные ворота из профнастила легки в обращении и практически не требуют ухода.
Чтобы перекрыть чересчур широкие проемы в частных домах или на производстве применяют откатные ворота из профлиста. Они позволяют сэкономить место, при этом не имея ограничений по высоте. Конструкция у них еще проще предыдущих: полотно, укрепленное на консольной балке, скользит по роликам в сторону, открывая проезд. По периметру — уплотнители, предохраняющие ворота от дождя и снега.
Варианты крепления консоли:
- Сверху при прямоугольной верхней кромке полотна глухих ворот.
- Снизу с открытым профилем в случае глухих ворот с остеклением. При этом допустима любая верхняя кромка.
- С нижним расположением при закрытом профиле, когда важнее эстетика.
- Телескопический вариант для уменьшения места для открытия ворот.
Откатные ворота позволяют встраивать замыкающуюся калитку. При этом добавочным преимуществом становится повышенная стойкость конструкции к взлому и ветровой нагрузке. Стоит учесть, что для сдвигания полотна нужно много места сбоку, а сама конструкция стоит дороже.
Сдвижные
Данный тип ворот относится к предыдущему типу, так как полотно передвигается параллельно стене. Из-за отсутствия направляющей у него отсутствуют ограничения по высоте. Ширина таких ворот достигает 15 метров. Это вандалоустойчивый вариант.
При изготовлении ворот из профлиста целесообразно делать подвесную конструкцию, чтобы неровности грунта не влияли на работоспособность.
Кованые
Самые элегантными из ворот, обшитых профнастилом, — кованые. Элементы декора, изготовленные кузнецом, надежно закрепляются при помощи саморезов, либо сварки. Этот вариант удачно соединяет практичность и изящество. Плюсы в этом случае — дополнительная жесткость и долговечность изделия.
Как изготовить стапель
Схема движения откатных ворот.
Если планируется сделать ворота из профнастила, но опыта работы в изготовлении подобной конструкции нет, то понадобится подготовить простейший стапель. В дальнейшем данный элемент понадобится и для сооружения стропил, рам стенок и т.д.
Разметка стапеля производится следующим образом:
- На ровном участке надо отбить по шнуру начальную линию и перпендикуляр.
- Проверяется перпендикулярность треугольником, который можно изготовить из какого-нибудь прочного шнура.
- По перпендикуляру нужно установить скамейку из бруска 100х100 мм, трубки или швеллера. Горизонтальность надо будет выверить строительным уровнем. Если стапель потребуется использовать регулярно, то его скамейки необходимо будет установить на столбы.
- Далее надо будет еще раз проверить перпендикулярность скамейки.
- Устанавливается еще одна скамейка.
- При помощи планки, правила или строительного уровня надо проверить концы скамеек на перекос монтажной плоскости.
- Таким же образом устанавливаются остальные скамейки.
- Если стапель стационарный, то надо будет забетонировать столбы скамеек, после чего проверить все элементы на перекос.
Материалы и инструмент для изготовления откатных ворот
Технические характеристики профнастила.
Материал:
- труба профильная сечением 60х30 мм и 40х20мм — примерно по 20 м каждая;
- труба квадратная сечением 60х60 мм — 5 м (для изготовления опорных столбов);
- профнастил — около 10 кв.м (для обшивки полотна ворот);
- швеллер шириной около 20 см (для установки кареток);
- арматура диаметром 12-14 мм — примерно 10 м;
- саморезы или заклепки — примерно 120 шт.;
- краска по металлу — одна банка;
- растворитель — примерно 1 л;
- грунтовка для металла — одна банка;
- электроды — одна упаковка;
- отрезные круги — примерно 4 шт.;
- круг зачистной;
- раствор бетона — примерно 0,5 куб.м.
Комплектующие и фурнитура:
- балка (направляющая) длиной около 7 метров;
- каретки роликовые — 2 шт.;
- ролик концевой — 1 шт.;
- поддерживающие ролики верхние — 2 шт.;
- нижний захват — 1 шт.;
- верхний захват — 1 шт.;
- заглушки — 2 шт.
Инструмент:
- сварочный аппарат;
- болгарка;
- электродрель;
- ножницы по металлу;
- молоток;
- уровень строительный;
- пульверизатор или кисть;
- лопата штыковая.
Начало работ – фундамент
Вначале готовится сама закладная. К швеллеру приваривается арматура. Должна получиться конструкция в виде буквы П или, если нужно придать большую прочность в случае больших размеров, Ш.
Соответственно этому будет меняться конфигурация ямы – 2 либо 3 колонны глубиной не менее 1,5 м, между которыми траншея глубиной в 50 см. Ширина ямы под 20-й швеллер будет около 0,5 м.
Нижний уровень засыпают песком – это «подушка» – и утрамбовывают. Далее установленная конструкция полностью заливается приготовленным раствором.
Верхний уровень фундамента (уровень швеллера) должен быть на несколько сантиметров выше дороги, ведь от этого зависит высота дорожного просвета. Прежде чем производить заливку, делают небольшую опалубку.
Горизонталь фундамента – самое главное в работах. От этого зависит стойкость и ровный ход створки. Располагают его впритык к столбу опоры.
Проследить нужно и за параллельностью забору и ходу отката. После заливки должно пройти не меньше четырех дней до появления возможности продолжать работы.
Рамы конструкции
Способ сваривания рам
Этот важный элемент откатных ворот состоит из направляющей рельсы, несущей и внутренней рам
Направляющая рельса, собственно, и будет двигаться по роликам, поэтому очень важно, чтобы она была изготовлена из прочной стали. К нему приваривается своими руками низ несущей рамы, изготовленной из трубы 60 Х 30 мм
Некоторые мастера для направляющей рельсы используют трубу квадратного сечения. Если возникнет желание тоже использовать этот материал, то постарайтесь, чтобы его толщина была не менее 2,5 мм, так как изделие обещает быть тяжелым.
Каркас изделия на ровной поверхности
Чтобы придать конструкции жесткости необходимо изготовить внутренний каркас из трубы 40 Х 20 мм. Если вы планируете крепить своими руками профлист с обеих сторон, то внутренняя рама к внутренней части несущей рамы приваривается по центру, тогда крепить профлист будет значительно легче. А если профлист будет находиться только с одной стороны, то внутренний каркас желательно приваривать своими руками ближе к краю.
Сварочные работы проводятся на абсолютно ровной поверхности, так как при сваривании деталей изделие может повести. Кроме того, процесс сварки должен постоянно сопровождаться измерением углов и диагоналей, на ровной поверхности такие измерения будут более точными.
Все сварочные швы следует зачистить болгаркой, прогрунтовать, если есть необходимость, то зашпаклевать автомобильной шпаклевкой, дать подсохнуть, зашкурить и покрасить. Пришло время крепления полотна.
Монтаж своими руками подвесных откатных ворот
Подвесные системы предполагают наличие верхней направляющей балки, закреплённой в верхней части проёма. Роликовый механизм крепится к верхней части створки. При открытии ворот ролики катятся по направляющей. Конструкция обладает высокой прочностью и позволяет сэкономить пространство. Давайте разберёмся более детально, как выполняется установка подобных подвесных откатных конструкций.
Конструкция предполагает наличие верхней направляющей балки
Необходимые для работы инструменты и материалы
Перечень используемых материалов и инструмента зависит от комплектности ворот. Некоторые производители предлагают уже готовые комплекты, при установке которых можно обойтись без сварочного оборудования. Если же своими руками будет выполняться не только монтаж, но и изготовление ворот, кроме сварочника для работы понадобится УШМ, измерительный и стандартный столярный инструмент.
Перечень используемого инструмента зависит от комплектности ворот
Из материалов надо иметь в наличии:
- профильную трубу различного сечения;
- крепёж;
- фурнитуру;
Фурнитура должна быть в достаточном количестве и высокого качества
- бетонный раствор;
- опорные столбы;
- профнастил или другой материал для оформления створок.
Перечень элементов и их размер зависит от конструктивных особенностей конкретной системы
Изготовление каркаса
Изготовление каркаса выполняем в следующей последовательности:
| Иллюстрация | Описание действия |
| Элементы каркаса отрезаем в размер и свариваем между собой. Тщательно контролируем взаимное положение каждой части, а также диагонали формируемой рамы. Элементы сначала прихватываем, контролируя их положение, а затем окончательно свариваем. Для обеспечения достаточной точности желательно использовать несколько измерительных инструментов. | |
| К внешней раме привариваем внутренний профиль, имеющий меньшее поперечное сечение. | |
| Руководствуясь чертежом, привариваем своими руками остальные элементы каркаса откатных ворот. |
Установка полотна и крепление замка
Выполняем облицовку изготовленного каркаса выбранным материалом. Крепёжные элементы должны иметь соответствующий цвет. Устанавливаем замок.
Замок должен иметь подходящую конструкцию
Изготовление и монтаж рамы
У профильной трубы размером 40×40 мм² с толщиной стенки 4 мм пропиливаем продольный паз шириной 6 мм. Она будет использоваться в качестве верхней направляющей, по которой будут перемещаться ролики конструкции. Подготовленную направляющую крепим к опорным столбам, размещённым по обеим сторонам проезда. Длина направляющей должна быть вдвое больше ширины створки.
Паз должен быть идеально ровным
Установка направляющих и фурнитуры
Работы выполняем в следующей последовательности:
| Иллюстрация | Описание действия |
| Из металлического листа толщиной 4-5 мм вырезаем два треугольника со стороной 12 см. В вершинах треугольника просверливаем отверстия и размещаем в них отрезки прутов длиной 2,5 см и диаметром 1 см. | |
| Проверяем соотношение геометрических параметров опорных треугольников и сформированного паза в направляющей. Треугольник должен свободно перемещаться. | |
| На оси опорных треугольников устанавливаем подшипники. Полученная каретка будет перемещаться внутри направляющей, поэтому диаметр наружного кольца опор должен быть соответствующим. | |
| К третьей вершине треугольников крепим опорную часть для ворот. С её помощью каретка будет привариваться к каркасу створки. | |
| Устанавливаем створку. Монтируем ограничители, которые не позволяет створке выйти за пределы направляющей. Проверяем работоспособность системы. |
Что стоит учесть при монтаже распашных ворот?
Особенности устройства откатных ворот
Вплотную к забору крепится подвижная створка – это и есть ворота откатного типа. При эксплуатации такая конструкция продвигается в сторону вдоль ограды. Устройство: подвижная секция, которая удерживается в вертикальном положении посредством несущего блока и фурнитуры (уловители, кронштейны, роликовые опоры).
Устройство откатных ворот и размещение автоматики
Управление осуществляется либо посредством электропривода, либо с помощью механики. В первом случае достаточно нажать на кнопку, чтобы подвижная створка пришла в движение и продвигалась вдоль забора.
Подобные конструкции оснащаются еще и зубчатой рейкой, чтобы можно было передавать усилие от электропривода подвижной секции. Второй вариант придется открывать/закрывать самостоятельно, воздействуя на ворота собственными силами.
Выбор фурнитуры, автоматики
Важная часть конструкции – нижний направляющий блок, на который устанавливается подвижная секция. Длина этого элемента превосходит ширину проема на половину значения данного параметра. Соответственно, направляющая балка подбирается с учетом размера проема, который нужно закрыть воротами. Роликовые опоры и нижний уловитель рассчитывается на определенную нагрузку.
Например, размеры направляющего блока не должны быть меньше 8,5х9,5 см при весе конструкции свыше 300 кг. Толщина металла в таком случае берется примерно 4-5 мм. Для подвижной створки не тяжелее 300 кг достаточно использовать направляющий блок размерами 6х7 см, а толщина металла в данном случае может быть равна 3,5 мм.
Для ворот массой 400-600 кг оптимален привод на 800 кг. А для тяжелых ворот до 1100 кг подойдет модель CAME BK 1200, для легких 300 кг — Doorhan Sliding 300.
На основании таких же параметров делается выбор электропривода: чем более крупногабаритная и тяжеловесная конструкция будет устанавливаться на подвижную фурнитуру, тем более мощным должен быть привод. При этом добавляется еще некоторый запас, так как на забор из профлиста оказывает влияние ветровая нагрузка. Для примера, конструкция весом до 300 кг способен потянуть электропривод мощностью не более 300 Вт.
Обшивка каркаса профилированным листом
После установки и проверки работоспособности каркаса воротного полотна приступают к его обшивке профлистами. Возможно украсить ворота элементами ковки.
Выбор профилированного листа
Толщина профильного покрытия должна составлять не менее 0.45 — 0.50 мм.
Очень желательно приобретать профнастил с защитно-декоративным покрытием, которое сразу решит две проблемы: защиту от коррозии и эстетическую составляющую.
Современные профлисты выпускаются с различным полимерным покрытием. Хорошо зарекомендовал себя матовый полиэстерный профлист – он меньше запыливается, а царапины на нем не очень заметны.
Кроме полиэстера существуют профнастилы следующих разновидностей:
- С пластизолевым покрытием;
- С полиуретановым покрытием;
- С акриловым покрытием;
- С PVDF-покрытием.
Обшивка
Вырезанный по нужным размерам профлист крепится к обрешетке каркаса воротного полотна, а также непосредственно к самому каркасу. Для этого с шагом в 40 — 60 см в необходимых местах просверливаются отверстия.
Для крепежа используют кровельные саморезы (50 мм), которыми профлист прикрепляют к металлу с подкладкой тонких деревянных реек. Для быстрой и надежной закрутки шурупов используется шуруповерт. Обшитые с обеих сторон ворота подкрашиваются в местах шурупного соединения соответственно общей цветовой гамме.
3 этап – материалы и инструмент
Приведем данные по количеству строительного материала, для изготовления откатных ворот из профлиста размером 4 000 х 2 000 мм.
Смета по расходу материалов и средств на устройство откатных ворот
| Материал | Количество | Стоимость |
|---|---|---|
| Профнастил* | 4 листа по 2 м.п. около 10 м.кв. | 150-350 руб. за м.кв. |
| Труба 100х100, толщиной 4 мм. | 2 | 560 руб/м.п. |
| Труба 60х30, толщиной 2 мм. | 2 м.п. – 2 шт. 3,5 м.п. – 1 шт. 4 м.п. – 1 шт. 6 м.п. – 1 шт. | 153 руб/м.п. |
| Труба 60х20, толщиной 2 мм. | В зависимости от места расположения усиливающих перемычек | 147 руб/м.п. |
| Лист металлический, 2 мм. Для усиления каркаса. Устанавливается в случае сильной ветровой нагрузки. | Косынки – 4 шт.150 | 764,80 руб/м.кв. |
| Для обустройства нащельника 150х150 | 2 шт. | |
| Швеллер, длиной 2-3 м.п. Для установки на фундамент под хвостовик | 1 шт. | 300 руб/м.п. |
| Саморезы/заклепки | 80 шт./130 шт. | 1,25 руб./шт. 0,3 руб./шт. |
| Краска для профнастила | 1 шт. | 240 руб./1 кг. |
| Грунтовка антикор: ГФ-021 ЛАКРА Фосфогрунт Цинконол | 1 шт. | 140 руб./кг. 257 руб./кг. 463 руб./кг. |
| Краска для каркаса | 1 шт. | |
| Цемент М 400 | 1 шт. | 200 руб./50 кг. |
| Песок | 85 руб./50 кг. | |
| Арматура, Ø 12 | 20 м.п. | 41 руб./м.п. |
| Ручки | Нужны, если не используется привод | |
| Скрытые петли | ||
| Замки | ||
| Механизм откатных ворот | 1 шт. для откатных 2 шт. для раздвижных ворот | |
| Ролтэк МИКРО | Ширина проема 3 000 Вес створки до 350 кг. | 7530 руб. |
| Alutech | Ширина проема 4 000 Вес створки до 450 кг. | 150 |
| Came | Ширина проема 4 500 Вес створки до 700 кг. | 29330 руб. |
| Came | Ширина проема 4 500 Вес створки до 800 кг. | 33980 руб. |
| Автоматика Alutech | 1 шт. для откатных 2 шт. для раздвижных | 25000 руб. |
* Профнастил. Высота равна высоте створки, ширина зависит от вида. Для стенового профнастила рабочая ширина составляет от 1000 до 1190 мм. Для ворот шириной 4 м. понадобится 4 листа высотой 2 м. Предпочтительно брать окрашенный профлист. Срок его службы намного дольше, а внешний вид красивее.
Комплектующие для откатных ворот
Отдельно остановимся на том, какие элементы включает в себя механизм откатных ворот. В общем виде – это фурнитура и автоматика.
Фурнитура для откатных ворот – это набор (комплект) элементов, обеспечивающих функционирование створки ворот.
Комплектующие для откатных ворот
Балка для откатных ворот (консоль или направляющий рельс)
Продается в размере 6, 7, 8 м.п. Направляющая балка приваривается к трубе каркаса снизу. Внутри консоли размещаются направляющие ролики, которые отвечают за движение створки ворот.
Совет
Покупая консоль, уточните насчет гарантии и обратите внимание на качество металла, его толщину, геометрию. В противном случае рельс прогнется, и створку ворот заклинит. Мастера предостерегают если в сечении консольной балки для откатных ворот квадрат – это подделка
Заводская консоль отличается сложной геометрической формой
Мастера предостерегают если в сечении консольной балки для откатных ворот квадрат – это подделка. Заводская консоль отличается сложной геометрической формой.
Ролики для откатных ворот (роликовые каретки)
Устанавливаются сверху и снизу рамы. Верхний ролик удерживает створку в горизонтальном положении, и предотвращает раскачивание полотна. Нижний опорный – монтируется в торце консоли (балки). Опорные ролики отвечают за удерживание створки в закрытом положении. А также, за предотвращение ее провисания и самопроизвольного открытия. Ролики жестко фиксируются на фундаменте.
Совет. Ролики с пластиковой оболочкой хорошего качества более долговечны. К тому же, они глушат рокот при движении ворот, и защищают основание ролика от повреждения.
Качественным материалом для роликов считается нестираемый пластик или хромованадиевая сталь. Но в большей мере на качество влияет производитель.
Автоматика для откатных ворот
Выбирается на базе технических характеристик, которые указывает производитель. Включает в себя привод, который может быть нескольких видов:
ременный привод – относительно дешевый, но ремень быстро изнашивается, может лопнуть от перепада температур;
цепной привод – чуть дороже, но цепь склонна к провисанию и требует ухода;
зубчатый привод – самый надежный. Зубчатая рейка гарантирует, что ворота не откроют извне, но в тоже время, они не откроются если отключат электричество. Автоматика с зубчатым приводом может устанавливаться на ворота с калиткой из профнастила.
Совет. Мастера рекомендуют покупать механизм для откатных ворот в комплекте. Так проще подобрать комплектацию и учесть его несущую способность. Хорошие отзывы о таких производителях: CAME (Италия), Rolling-Center (Италия), DOORHAN (Россия), РОЛТЕК (Россия).
Чертежи
Перед тем, как начать монтаж, необходимо составить чертеж с указанием спецификации материалов. При составлении чертежа необходимо учитывать:
- ширину и высоту створки;
- тип ворот (стандартные или подвесные);
- запланированные нагрузки и интенсивность эксплуатации;
- тип опорных столбов;
- необходимость использования автоматики.
Также во время составления чертежа учитываются:
- сплошное полотно из профилированного листа используется только для лицевой части с небольшим заходом за забор, остальная часть створки выполняется в виде противовесной части, свариваемой из профилированной трубы и стального уголка;
- длина противовеса должна быть достаточной для обеспечения устойчивости ворот, ее длина должна быть больше 33% от общей длины профлиста;
- при составлении схемы створки учитывается, что рама изготавливается из профилированной трубы с сечением 60*30 мм или 40*40 мм (зависит от габаритов ворот), лаги будут иметь меньшее сечение, например, 40*20 мм.
Для изготовления противовеса можно использовать трубу или уголок, при этом для расчетов используется такая простая формула: длина полотна (листа профнастила) составляет L, общая длина с учетом рамы составляет L + 200, длина противовеса будет равна 0,4 * L. Согласно такой формуле, для изготовления четырехметровых ворот проемная часть будет равна 4200 мм (створка обязательно должна перекрывать проем на 100-200 мм в каждую сторону!). противовес будет иметь длину в 1800 мм, то есть в процентном соотношении консольная часть составляет 45% от общей проемной. Это полностью соответствует техническим требованиям к откатным воротам.
При составлении чертежа также необходимо учесть высоту рамы с направляющими, что можно рассмотреть на таком примере:
- для ворот используется направляющая 70*60 мм;
- ширина дорожного просвета составляет 75 мм;
- высота для направляющей принимается равной 60 мм, при этом высота внешней трубы каркаса равна 30 мм, внутреннего каркаса – 40 мм.
При расчете общей высоты необходимо суммировать такие значения, как высота верхней направляющей, высота листа профнастила и труб каркаса, высота нижней направляющей трубы. Общая высота предполагает, что к полученному значению будет придавлена высота швеллера с роликовой кареткой.
Полотно ворот
Пока устаивается фундамент, можно готовить следующие части. Первым делом сооружается каркас.
Чтобы он получился геометрически верным, можно соорудить с помощью уровня своеобразную платформу, на которой раскладываются все составные. Отрезают трубы так, чтобы при сварке не было никаких щелей и отверстий – встык.
Некоторые внутренние элементы можно делать из трубы 20*20, для несущей конструкции каркаса используют большие размеры. Когда сварка завершена, зачищают швы и хорошо грунтуют все элементы.
Теперь все сооружение можно окрасить в выбранный цвет, лучше в несколько слоев. Монтаж самого профнастила можно производить только после того, как полностью высохнет краска.
На следующем этапе после установки каркаса на балку соединения нижней части обрабатываются дополнительно герметиком.
Типы конструкции
Конструкция ворот разделяется на несколько видов, каждый из которых отличается друг от друга:
- Подвесные. Еще с советских времен эта тяжелая, но в то же время надежная конструкция приобрела огромную популярность. В ней полотно на роликовых тележках закрепляется к балке, которая располагается над проездом, высотой до 5 м. Как следствие эта высота является ограничением при въезде высоких машин.
- Консольные. Этот тип ворот идеален для климатических особенностей России. Эта конструкция не оборудуется балкой над проездом. Такие ворота не смогут вывести из строя заносы снегом, ветер, пыль и тому подобное. Так, полотно закрепляется к балке с помощью роликовых тележек. При этом вся конструкция закреплена на мощном фундаменте, который заливается сбоку проема.
- На винтовых сваях. На глубину 1500 мм в землю закручиваются металлические сваи, которые будут являться несущими всего сооружения. Их изготовление и установка займет до 3 дней.
- Механические. Такие ворота открываются/закрываются вручную. Механические намного дешевле в себестоимости и проще в установке. Подходят они для тех случаев, если дачей или загородным домом пользуются редко.
- Автоматические. Такие ворота – полная противоположность механическим. Они оснащаются электроприводом и ПДУ. Для регулярного использования оптимальный вариант.
Пошаговая инструкция монтажа
Материалы для изготовления опорных столбов
После выполнения земляных работ можно приступать к установке столбов для навешивания створок ворот и калитки. Их можно изготовить из:
- стальных круглых или профильных труб сечением от 150 мм;
- асбестоцементных труб диаметром не менее 200 мм;
- готовых железобетонных изделий соответствующей формы;
- натурального камня;
- строительных блоков;
- красного глиняного или силикатного кирпича.
Самой надежной, красивой и доступной по стоимости конструкцией для ворот из профнастила своими руками считаются опоры из кирпича. Их кладка усиливается металлической стойкой в виде профильной трубы 60х60 мм и сварной арматурной сеткой.
