Печь буржуйка с водяным контуром

Плюсы и минусы

Преимущества буржуек в гараже:

• быстрый нагрев
• универсальность материала для сжигания.

Два этих решающих фактора позволяют буржуйкам держать «пальму первенства» по популярности среди автолюбителей. Из недостатков можно вспомнить то, что материал в подобных агрегатах стремительно прогорает, а сама печка остывает в течение короткого времени.

На сегодняшний день появилась новая генерация «буржуек», у которых тепло не так быстро улетучивается: если использовать баллон емкостью 50 литров для пропана, то подобный аппарат может действенно функционировать долгое время. Это позволяет надежно обогревать помещение.

Особняком стоят печки на отработке. Здесь возникают вопросы, потому что в отработке наличествуют тяжелые металлы, а эти вещества ни в коем случае не должны попадать в организм человека. Такие печки следует обеспечивать сильной тягой, они должны быть сделаны максимально герметично.

Сильные и слабые стороны

Чтобы принять верное решение относительно предпочтения печей длительного горения с водяным контуром перед другими подобными устройствами, работающими на твердом топливе, следует сравнить их преимущества и недостатки.

К сильным сторонам печей можно отнести следующие факторы:

• относительно невысокая стоимость в сравнении с другими видами отопительных приборов;
• равномерность обогрева одного помещения или дома в целом;
• доступность и низкая стоимость разнообразных видов топлива;
• независимость от других источников энергии, в частности, электричества.

Наряду с преимуществами имеются и некоторые недостатки:

• невысокий коэффициент полезного действия в сравнении котлами, работающими от газа или дизельного топлива;
• ручная регулировка режимов работы;
• отсутствие возможности автоматической подачи топлива.

В то же время печи с водяным контуром легко подключаются к системе отопления, способствующей распространению тепла по всему дому.

Оснащение печи-буржуйки гидроконтуром

Чтобы убрать этот значительный конструктивный минус, такие тепловые агрегаты оборудуют добавочной системой отопления.

Цель такой доработки находится в увеличении общей теплоёмкости, что даст возможность длительнее хранить благоприятную температурный режим в помещении и, поэтому, реже топить печь.

Нагрев носителя тепла выполняется конкретно от камеры сгорания печи. Для этого есть несколько вариантов:

1. Обустройство «карманов» на боковых стенках, в которые наливается тепловой носитель.
2. Установка бачка для воды с отводами к системе традиционного отопления.

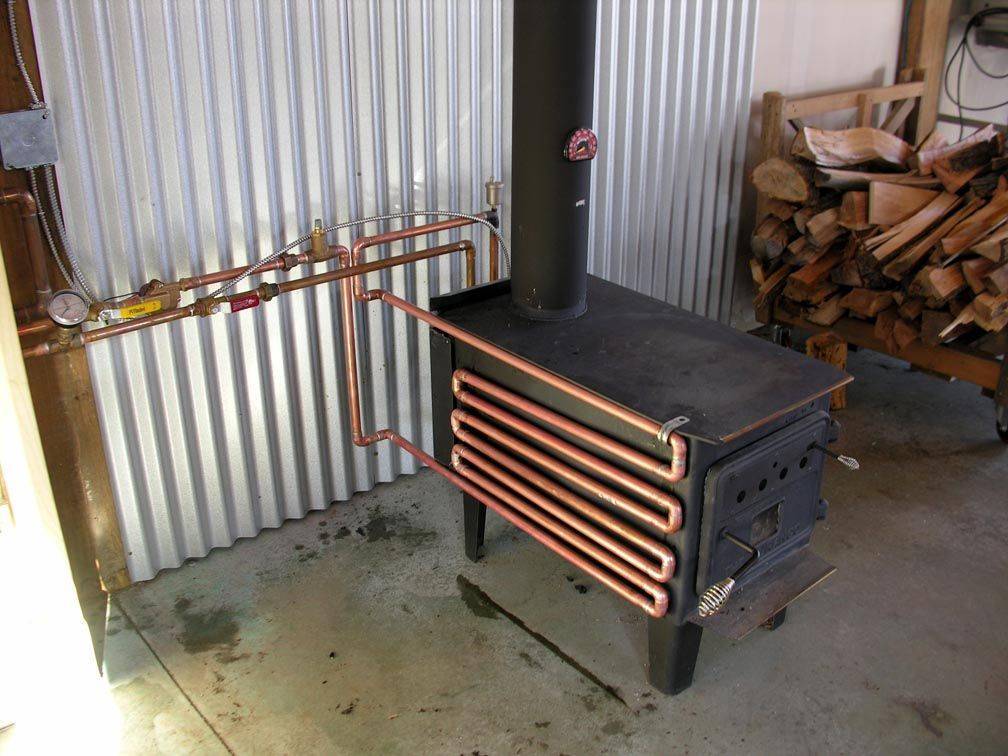

3. Процесс установки коллектора вокруг дымохода очень близко от печи, проходя через который воздух нагревается конкретно от дымоотвода.
4. Установка водогрея в камере сгорания печи.

Буржуйку можно применять для традиционного отопления

Приступая к изготовлению буржуйки с водогреем, домашний умелец ориентируется, в первую очередь, на присущие в наличии материалы и сам определяет способ нагрева.

К плюсам данного устройства теплоснабжения относится её быстродействие. Помещение можно прогреть до подходящей температуры слишком быстро, причём поддерживать необходимый уровень на протяжении долгого времени.

К минусам как правило относят такие моменты:

1. Подобная печь просит непрерывного внимания и своевременного подогрева в течении 24 часов.
2. В доме за городом, где вы появляетесь иногда в виде теплоносителя необходимо применять незамерзающий антифриз или минеральные масла, лучше трансформаторное, однако можно и обычную отработку. В другом случае вода в зимний период замёрзнет и разорвёт детали системы обогрева. Ремонт в холодное время суток нереален.

Печь железная с водяной рубашкой обладает большим уровнем КПД

Уход и обслуживание буржуйки

Печь будет Вам служить долго, если вы будете исполнять правила ухода за ней:

1. Сборник конденсата, устанавливаемый на дымоходе, необходимо открывать еженедельно чтобы сливать воду.
2. в начале отопительного периода дымотвод необходимо вычистить от сажи специализированным инструментом.
3. Во время эксплуатации корпус печи и трубу нужно постоянно смотреть на предмет проникновения дыма в пространство помещения.
4. Контролировать состояние приточной и вытяжной вентиляции.

Своими силами сделанные железные дровяные печки могут быть не только эффектными, но и стать настоящим интерьерным украшением помещения. Но не забывайте про необходимость выполнения всех правил монтажа и эксплуатации.

Делаем водяной контур для буржуйки своими руками: пошаговая инструкция

Буржуйка, которая будет обогревать несколько комнат непременно должна быть смонтирована из долговечных материалов со значительным сроком эксплуатации. Например, это может быть листовая сталь толщиной от трех миллиметров или кирпичная кладка.

Первый этап строительства – подготовка эскиза или чертежа. Для этого выбираем место, где будет размещаться печь, рулеткой снимаем необходимые замеры. После этого вычисляем габариты конструкции и переносим их на чертеж.

Когда чертеж готов, приступают к разметке под фундамент и его кладке.

1. Производим разборку перекрытий пола и копаем котлован прямоугольной формы на глубину 40-50 см.
2. Засыпаем дно ямы бутом (мелкой кирпичной крошкой, песком, щебнем).
3. Заливаем слой бута цементом, проверяя горизонтальность заливки строительным уровнем. Ждем высыхания цемента.
4. На высохший слой цемента укладывают несколько слоев рубероида, выступающего гидроизолятором и предотвращающего влияние влаги из почвы на конструкцию печи.

Создаем змеевик водяного контура

Наиболее практична, долговечна и безопасна буржуйка из кирпича. А главный элемент буржуйки с водяным контуром – это теплоноситель (другие названия: змеевик, регистр или теплообменник). Этот теплоноситель устанавливают непосредственно в топке печи и подключают к системе водяного отопления. Конструкция змеевика может быть различной, выполненной либо из листовой стали толщиной от трех до пяти миллиметров, либо из полых стальных труб. Однако стальные конструкции менее популярны из-за малой поверхности нагрева.

Змеевик водяного отопления для буржуйки

Конструкция самого водяного контура состоит из следующих элементов:

• змеевик;
• трубы (чугунные, стальные, медные, биметаллические и т.п.);
• расширительный бак;
• радиаторы.

В качестве инструментов и дополнительных материалов пригодятся: сварочный аппарат, сверло и болгарка, молоток, кельма и цементный раствор, дюбель-гвозди.

Вода, нагреваясь в змеевике, поступает по трубам в радиаторы, установленные в комнатах, поле чего, остывая, вновь возвращается в змеевик.

Кирпичная буржуйка должна предусматривать отделения для розжига топлива, для сбора золы и пепла, отделение для размещения теплоносителя. В кирпичной кладке по мере строительства делают выводы для дымохода и труб, по которым происходит движение теплоносителя.

Монтаж водяного контура при строительстве кирпичной буржуйки

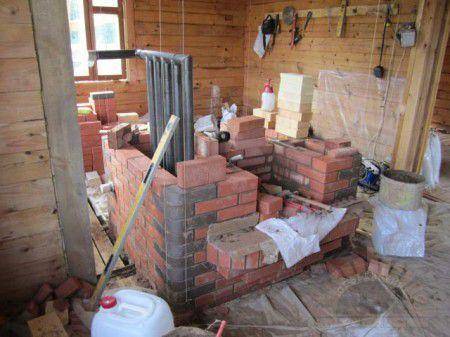

Процесс кладки печи с водяным контуром

Печь кладут из огнеупорного кирпича, скрепляя кладку печной глиной или специальной термостойкой смесью. Первые два ряда делают сплошными, далее выкладывают нишу для зольника (ящик, в который попадет зола), следующий ряд – кладка перекрытия под колосниковую решетку и установка таковой. При этом на фронтовой части буржуйки обязательно оставляют место под печную дверцу – поддувало. После того, как зольник готов, укладывают колосниковую решетку и переходят к кладке топливника, аналогично оставляя пространство для установки дверцы. Их закрепляют между кирпичами на специальные металлические рамки и на металлическую проволоку.

Когда топливник почти готов, в кладку зашивают змеевик и трубы – дымовую и под водяной контур. Верхнее перекрытие выполняют либо из кирпича, либо из толстой чугунной (стальной) плиты, выполняющей роль плиты. Дымовую трубу выводят через крышу, соблюдая противопожарные меры (изоляция металлической трубы от всех способных воспламеняться перекрытий).

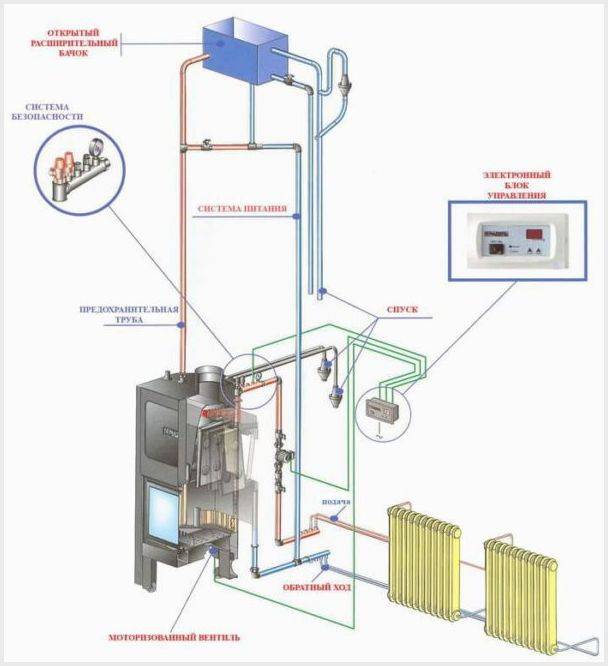

Монтаж системы водяного отопления

Подсоединяем магистральные трубопроводы, ведущие от печи к радиаторам. В случае если трубы проходят через стены, перекрытия ломают в месте прохождения трубы, а впоследствии заделывают цементом. Соединение труб осуществляют в зависимости от материала, из которого они изготовлены.

Радиаторы в помещении вешают на кронштейны под окно и к ним подводят трубы. Размер радиатора вычисляют исходя из подоконного пространства:

• расстояние от пола 10-15 см;
• от стены 2-5 см;
• от подоконника 10 см.

Последовательность монтажа:

• отмечаем на стене местоположение кронштейнов;
• высверливаем отверстия под них;
• крепим кронштейны на стену, строго соблюдая вертикальность;
• собираем все краны радиатора по схеме и вешаем его на стену;
• монтируем отводящую и подводящую трубы.

Монтаж радиаторов к печи

На входе и выходе необходимо установить термодатчики, а также запорную (перекрывать движение воды) и регулирующую фурнитуру.

Обязательно нужно смонтировать расширительный бак, на случай внезапного закипания воды в системе.

При первом включении системы следует внимательно следить за всеми возможными протечками и за температурным режимом в буржуйке.

Выбор формы и составляющих

Буржуйку обычно изготавливают из стальных листов в виде прямоугольного ящика. Можно использовать газовый баллон, но не узкий промышленный, а широкий бытовой. Следует располагать баллон вертикально, поскольку буржуйка рассчитана на плоские свод и под.

При горизонтальной ориентации округлые поверхности соберут дымовые газы в жгут, для дожигания которого длину «борова» (см. ниже) придется увеличить до 12 м.

Кроме того, для обеспечения нормального режима работы буржуйки понадобятся дымоход и экран.

Дымоход

Пропускная способность — несколько меньше производительности топки по продуктам сгорания. Благодаря этому, газы задерживаются, циркулируя в топке.

Эффект двойной:

1. продукты сгорания отдают больше тепла,
2. за счет их циркуляции подсасывается воздух и этим обеспечивается полное сгорание топлива.

Чтобы соблюсти данное условие, диаметр трубы рассчитывают по формуле D = (2.5…3) V, где:

• D — диаметр трубы в мм,
• V — объем топки в литрах.

Идеальное соотношение: D = 2.7 V.

В конструкциях с колосниковой решеткой и горизонтальными перегородками в верхней части (дымовые каналы) за высоту топки принимают расстояние от начала колосников до нижней перегородки.

Экран

Для повышения эффективности буржуйки требуется обеспечить:

• частичный пиролиз (разложение твердого топлива на газообразные вещества),
• догорание циркулирующих в топке дымовых и пиролизных газов.

Эти процессы имеют место при высокой температуре, для чего буржуйку сзади и по бокам окружают экраном. Он возвращает излучаемые корпусом инфракрасные (ИК) лучи, не давая газам быстро остыть. Попутно решает вопросы безопасности: делает печь менее травматичной и уменьшает риск пожара (температура экрана в сравнении с корпусом ниже).

Экран должен огораживать 50% поверхности печи (очень важный показатель). Ширина зазора между ним и корпусом составляет 50-70 мм. Дополнительно экран повышает эффективность печи при растопке: воздух движется в зазоре вдоль всего корпуса, отбирая максимум тепла. В рассматриваемом варианте роль экрана играет емкость для нагрева воды.

Делаем водяной контур для буржуйки своими руками: пошаговая инструкция

Буржуйка, которая будет обогревать несколько комнат непременно должна быть смонтирована из долговечных материалов со значительным сроком эксплуатации. Например, это может быть листовая сталь толщиной от трех миллиметров или кирпичная кладка.

Первый этап строительства – подготовка эскиза или чертежа. Для этого выбираем место, где будет размещаться печь, рулеткой снимаем необходимые замеры. После этого вычисляем габариты конструкции и переносим их на чертеж.

Когда чертеж готов, приступают к разметке под фундамент и его кладке.

1. Производим разборку перекрытий пола и копаем котлован прямоугольной формы на глубину 40-50 см.
2. Засыпаем дно ямы бутом (мелкой кирпичной крошкой, песком, щебнем).
3. Заливаем слой бута цементом, проверяя горизонтальность заливки строительным уровнем. Ждем высыхания цемента.
4. На высохший слой цемента укладывают несколько слоев рубероида, выступающего гидроизолятором и предотвращающего влияние влаги из почвы на конструкцию печи.

Создаем змеевик водяного контура

Наиболее практична, долговечна и безопасна буржуйка из кирпича. А главный элемент буржуйки с водяным контуром – это теплоноситель (другие названия: змеевик, регистр или теплообменник). Этот теплоноситель устанавливают непосредственно в топке печи и подключают к системе водяного отопления. Конструкция змеевика может быть различной, выполненной либо из листовой стали толщиной от трех до пяти миллиметров, либо из полых стальных труб. Однако стальные конструкции менее популярны из-за малой поверхности нагрева.

Змеевик водяного отопления для буржуйки

Конструкция самого водяного контура состоит из следующих элементов:

• змеевик;
• трубы (чугунные, стальные, медные, биметаллические и т.п.);
• расширительный бак;
• радиаторы.

В качестве инструментов и дополнительных материалов пригодятся: сварочный аппарат, сверло и болгарка, молоток, кельма и цементный раствор, дюбель-гвозди.

Вода, нагреваясь в змеевике, поступает по трубам в радиаторы, установленные в комнатах, поле чего, остывая, вновь возвращается в змеевик.

Кирпичная буржуйка должна предусматривать отделения для розжига топлива, для сбора золы и пепла, отделение для размещения теплоносителя. В кирпичной кладке по мере строительства делают выводы для дымохода и труб, по которым происходит движение теплоносителя.

Монтаж водяного контура при строительстве кирпичной буржуйки

Процесс кладки печи с водяным контуром

Печь кладут из огнеупорного кирпича, скрепляя кладку печной глиной или специальной термостойкой смесью. Первые два ряда делают сплошными, далее выкладывают нишу для зольника (ящик, в который попадет зола), следующий ряд – кладка перекрытия под колосниковую решетку и установка таковой. При этом на фронтовой части буржуйки обязательно оставляют место под печную дверцу – поддувало. После того, как зольник готов, укладывают колосниковую решетку и переходят к кладке топливника, аналогично оставляя пространство для установки дверцы. Их закрепляют между кирпичами на специальные металлические рамки и на металлическую проволоку.

Когда топливник почти готов, в кладку зашивают змеевик и трубы – дымовую и под водяной контур. Верхнее перекрытие выполняют либо из кирпича, либо из толстой чугунной (стальной) плиты, выполняющей роль плиты. Дымовую трубу выводят через крышу, соблюдая противопожарные меры (изоляция металлической трубы от всех способных воспламеняться перекрытий).

Монтаж системы водяного отопления

Подсоединяем магистральные трубопроводы, ведущие от печи к радиаторам. В случае если трубы проходят через стены, перекрытия ломают в месте прохождения трубы, а впоследствии заделывают цементом. Соединение труб осуществляют в зависимости от материала, из которого они изготовлены.

Радиаторы в помещении вешают на кронштейны под окно и к ним подводят трубы. Размер радиатора вычисляют исходя из подоконного пространства:

• расстояние от пола 10-15 см;
• от стены 2-5 см;
• от подоконника 10 см.

Последовательность монтажа:

• отмечаем на стене местоположение кронштейнов;
• высверливаем отверстия под них;
• крепим кронштейны на стену, строго соблюдая вертикальность;
• собираем все краны радиатора по схеме и вешаем его на стену;
• монтируем отводящую и подводящую трубы.

Монтаж радиаторов к печи

На входе и выходе необходимо установить термодатчики, а также запорную (перекрывать движение воды) и регулирующую фурнитуру.

Обязательно нужно смонтировать расширительный бак, на случай внезапного закипания воды в системе.

При первом включении системы следует внимательно следить за всеми возможными протечками и за температурным режимом в буржуйке.

Создание буржуйки с гидроконтуром собственными руками

Во время монтажа подобного варианта системы для отопления можно как встроить водяной котел в буржуйку, так и создать саму печь с нуля. Благодаря этому образно говоря процесс можно разделить на 2 этапа.

Развитие печи-буржуйки

Перед тем как начать работы составляются чертежи, включающие все размеры печи, и готовятся ключевые материалы чтобы работать с металлом: инверторный аппарат, молоток, углошлифовальная машинка, а еще плоскогубцы и специальная защитная одежда.

Создавая схему буржуйки с водяной рубашкой собственными руками, важно взять во внимание толщину компонентов грядущего агрегата. Как только была выполнена раскройка металла, приступаем к будущим шагам:

Как только была выполнена раскройка металла, приступаем к будущим шагам:

Объединить днище со стенками, исключая переднюю. Все детали стоит приваривать под прямым углом.

Важно: Низ печи лучше ставить на уровне 25-30 см от пола. Аналогичным образом, при помощи сконструированных железных ножек можно уменьшить воздействие нагрева на напольное покрытие

В пространство между камерой сгорания и поддувалом варится перегородка. В ней нужно высверлить несколько продольных отверстий, через которые будет удаляться зола.

Поддувальный проем обязан быть до 3 см меньше по сравнению с самим поддувалом.

• На передней стенке проделываются проемы для дверок. После чего ее можно поставить к ключевой конструкции;
• По обоим бокам передней части прибавляются выступы крыши, ставят дверки;

Все дверки лучше оборудовать засовами

К части сверху печи варится дымоходная труба.По окончанию работ следует проверять все части на наличие недостатков в швах. Если таких не обнаружено, приступаем ко второму этапу — добавлению гидроконтура.

Добавление гидроконтура в буржуйку

Основу аналогичного вида печи составляет трубный змеевик, который можно соорудить из различных материалов, к примеру, пустотелых труб из стали или стальных листов. Кроме теплообменного аппарата для создания буржуйки с гидроконтуром потребуются:

• Корпус готовой печи.
• Отопительные приборы.
• Трубы.
• Листы металла.

Процесс установки системы выполняется так:

Сверху основы буржуйки проделываются два отверстия для подачи и обратного возвращения воды.

Облегчить выполнение работ сможет помочь составление чертежа будущей буржуйки с гидроконтуром, создаваемой своими силами.

• Из металла или из иных подходящих неприменяемых материалов сформировывается водяной бачок, для него если сравнивать с камерой сгорания и зольником должно быть выделено самое большое пространство. В бачке выполняются отверстия для патрубков, потом он ставится за камерой сгорания. Пространство отсоединяется листом металла.
• Дальше выполняется процесс установки трубной разводки. Он может быть одно-, двухтрубным и коллекторным.

Важно: Двухтрубная конструкция считается более предпочтительной, так как дает возможность менять температуру при помощи установленных кранов и обеспечивает одинаковый прогрев в отличии от однотрубной. Коллекторная же считается очень не простой для самостоятельного строительства

Другим этапом выполняется методичное соединение патрубков с отопительными приборами по всему дому.

Отопительные приборы рекомендуется устанавливать под окнами. Это повысит проводимость тепла буржуйки. Конструкция буржуйки с гидроконтуром исследуется на отсутствие дыр, где вода может вытекать через контур.

К подающей линии ставится расширительный бачок, который исключит подачу холодной воды. Его размер выбирается если исходить из объема воды, который будет располагаться во всей системе — бачок необходимо делать на 20% больше.

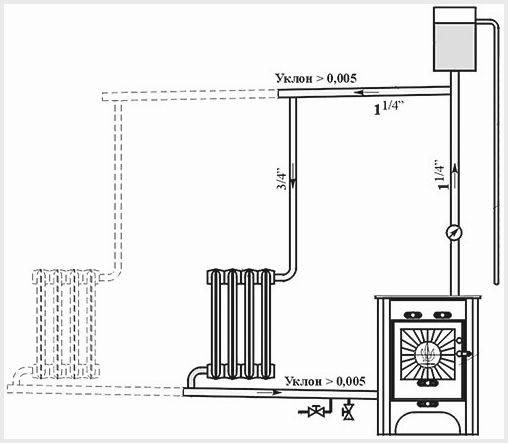

Пример буржуйки с расширительным бачком

При грамотном возведении вода будет разогреваться в теплообменном аппарате, проходить по трубам к отопительным приборам, остывать и опять возвращаться в трубный змеевик.

Рекомендуем подробно прочесть про виды теплообменных аппаратов к этому всему к этому материалу.

Конструкцию которая готова можно покрывать краской или отделывать используя кирпичь в зависимости от того, какой внешний вид для владельца будет предпочтительным.

Видео: проект буржуйки с гидроконтуром

При помощи сконструированной собственными руками буржуйки с водяной рубашкой можно прекрасно сэкономить на отоплении дома загородного. Подобное сооружение способен обеспечить должным количеством тепла любое помещение.

Необходимый материал

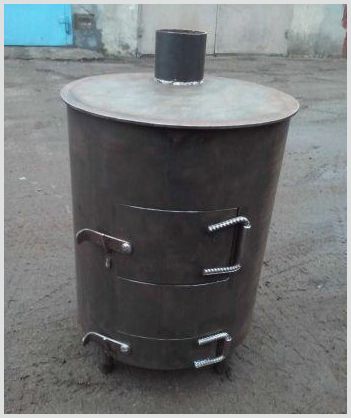

Прежде всего, в зависимости от выбранной модели, понадобятся пустые баллоны из-под газа, один или два.

Кроме них будут нужны:

• Лист стали от 3 мм, для обустройства перемычки между зольником топкой, а также варочная плита.
• Чтобы печь выглядела более солидно, потребуется готовая дверца из чугуна с литым рисунком.
• Если внешний вид изделия не принципиален, то на дверку годится фрагмент металла. Его можно вырезать из стального листа или из самого баллона.
• Труба дымохода. Ее диаметр должен составлять 9-10 см.
• Для колосника и ножек потребуется стальной уголок или арматурный прут d (диаметр) 1,2-1,5 см.
• Готовый чугунный колосник можно купить в специализированном магазине. Также его роль может выполнить дно (в нем просверливают отверстия) лежащего горизонтально баллона.

Что одну, что вторую модель можно сделать из большого баллона, а можно из маленького. Соответственно, результатом станет большая или маленькая буржуйка из баллона. Все зависит, для какого типа и размера помещения она предназначается.

Преимущества и недостатки

Основные достоинства:

• практически моментальный обогрев гаража;
• оборудование мобильное и компактное, его можно перемещать по боксу, устанавливая в нужном месте;
• не зависит от перебоев подачи электроэнергии.

Среди недостатков выделяют:

• при использовании природного газа потребуется много согласований и проверок газового оборудования и подводки трубы в гараж. А высокая цена проектной документации заставит задуматься о целесообразности такого метода отопления бокса;
• устройства с питанием от сжиженного, баллонного газа взрывоопасны;
• тепловая энергия не аккумулируется, поэтому потребуется оснащать поверхности защитными экранами с отражающими поверхностями. В этом случае теплый воздух, отражаясь, будет опускаться вниз, и обогревать бокс, а не греть плиту перекрытия;
• применяя печи открытого горения велик риск головных болей и заболеваний горла. Огонь сжигает кислород и делает воздух сухим. Поэтому потребуется провести систему принудительной вентиляции и поставить увлажнитель воздуха.

Современные газовые печи разработаны с учетом недостатков. Газовые печи каталитического типа не используют сжигание топлива при работе. Для лучшего и ответственного выбора потребуется знание видов устройств для отопления гаража.

Пример газового обогревателя для гаража

Конструкция печи-буржуйки: особенности, принцип действия, устройство теплообменников

Буржуйка с водяным контуром работает следующим образом:

1. В топку загружают дрова.
2. Разжигают огонь, тепло передаётся напрямую баку с водой или змеевику рекуператора.
3. В систему отопления или водоснабжения поступает горячая вода.
4. Остатки тепла и горючих газов через дымоход удаляются из помещения.
5. Пепел через колосники падает в зольник.

В конструкции агрегата с водяным контуром использованы два принципа сбора энергии:

1. Прямой сбор тепловой энергии. Контур теплообменника находится внутри печки. От контакта открытого пламени и трубок бойлера сразу начинается теплопередача. Вода в радиаторе закипает и поступает в систему отопления. Оттуда её направляют в трубы водоснабжения. Теплообменник испытывает большие перепады температуры (контраст между температурой воды и жара внутри печи).

   Теплообменник прямого сбора тепловой энергии располагается прямо в активной зоне

2. Сбор вторичного излучения обогревателя. Контур бойлера расположен вне обогревателя. Находясь снаружи, он собирает вторичное тепловое излучение нагретой металлической поверхности. Степень нагрева теплообменника ниже, чем в предыдущем случае, перепады температур не столь значительны. Вода в контуре устройства начинает нагреваться после разогрева печурки.

   Водяной контур теплообменника нагревается за счёт вторичного излучения тепловой энергии от корпуса печи

Фотогалерея: распространённые виды теплообменников

Внутри бойлера образуются минеральные соли. Поэтому вместо воды целесообразнее использовать антифриз или тосол, в которых содержатся присадки, препятствующие образованию минеральных осадков. Самые распространённые конструкции теплообменников:

• встроенный в печку бак с водой — ёмкостной бойлер;
• трубный котёл — бак в виде водяной рубашки вокруг печки или дымохода — ёмкостной теплообменник;
• магистральные бойлеры — спираль змеевика или водовод, проходящий в активной зоне теплопередачи.

Расчёт основных параметров буржуйки с водяным контуром

Для просчёта размеров печки с водяным контуром необходим рисунок, чертёж или эскиз будущего устройства. Это поможет избежать ошибок при изготовлении.

Выбрав подходящий проект, определяем параметры: длину, высоту, ширину. Считаем размеры топочного отделения, длину и диаметр трубы, высоту над полом. Для буржуйки характерны высокие температуры внутри котла, потому следует использовать металл толщиной более 3 мм. Или раз в 2–3 года проводить плановый ремонт.

При изготовлении буржуйки используют толстостенный легированный металл

Мастерим буржуйку из стального бидона

Запаситесь закаленным зубилом, молотком, дымовой трубой, куском прута диаметром 0,6 – 1,0 см. Подготовьте электродрель со сверлом на один сантиметр в диаметре. Если есть болгарка, вы ускорите сборку в два раза.

В одной части крышки, в самом низу, просверлите 5 – 7 отверстий для будущей тяги. Согните длинный прут змейкой и с ножками, не менее четырех. Это будут колосники, когда вы их вставите в бидон.

Змейку распрямите внутри так, чтобы она легла горизонтально и прочно сразу выше отверстий. На этом «гриле» будут гореть дрова, а сквозь отверстия и с помощью дымовой трубы пойдет хорошая тяга воздуха. Он будет катализатором горения.

Для дымохода приспособьте отрезок водяной трубы, даже б/у, диаметром 7-8 дюймов. Возле днища или на самом донце, строго перпендикулярно колосникам прорубите зубилом или пропилите болгаркой круг.

В него вставьте трубу на несколько сантиметров, а снаружи зафиксируйте крепко хомутом на болтах или приварите к бидону. Бидон-печка рассчитана на горизонтальное положение.

Недостаток печки: на ней даже чайник не нагреете – не на что поставить. И все же это будет эффективная буржуйка своими руками, а об усовершенствованиях читайте ниже.

Как сделать печь-буржуйку собственными руками

В первую очередь, необходимо выразить понятие «буржуйка». Как повелось изначально — это тепловой аппарат, сделанный из металла для применения твёрдого топлива. В основном, применяются дрова. Для отвода печных газов ставится железная труба, выводимая наружу через стенку или форточку.

Преимуществом подобной конструкции считается быстрый нагрев стенок с дальнейшей отдачей тепла в пространство вокруг. Минус заключается в том, что при прекращении подачи дров в топочную камеру, печь быстро стынет, и приходится дополнительно их подкладывать, чтобы сберечь температурный режим в помещении. За ночь подобных операций необходимо делать несколько.

Буржуйки могут быть разного назначения

Какую схему для обогрева гаража выбрать

Есть большое количество вариантов. Для выбора учитываем следующие параметры:

1. Доступность и стоимость источника тепла.
2. Стоимость оборудования.
3. Режим отопления.
4. Соблюдение правил безопасности.
5. Простота монтажа и использования.

Исходя из задач и учитывая особенности помещения, выбирают подходящий вариант отопления. Занятым людям, которым нужен тёплый автомобиль поутру, лучше смонтировать газовое или электрическое центральное отопление.

Любители редких гаражных ремонтов могут обойтись газовой или электрической воздушной пушкой или буржуйкой. Люди, проводящие в гараже большое количество времени, могут смонтировать систему отопления дровами.

Чтобы затраты на отопление были меньше, задумайтесь об эффективном утеплении и грамотной вентиляции.

Как сделать буржуйку с водяным контуром

Для отопления несколько комнат или помещений буржуйкой, печка, прежде всего, должна быть изготовлена из долговечного, надежного материала. В идеальном варианте стоит рассмотреть такой материал, как, листовая сталь или кирпичная кладка.

На первом этапе строительства необходимо разработать эскиз чертежа. Сперва для этого стоит определиться с размещением печи. При помощи рулетки и других измерительных приспособлений необходимо совершить замеры, после которых будет произведен подсчет габаритов самой конструкции. Эти замеры лягут в основу чертежа.

Когда чертеж готов, приступают к разметке под фундамент и его кладке.

Для того чтобы выполнить кладку под фундамент, необходимо произвести разборку перекрытий пола и выкопать прямоугольный котлован глубиной 40-50 см. Дно ямы засыпается бутом, чему может послужить мелкая кирпичная крошка, щебень, песок

Смесь бута заливается цементом, при этом важно сохранять горизонтальность заливки при помощи проверки ее строительным уровнем. На высохший слой цемента укладывают несколько слоев рубероида, который служит в качестве гидроизолятора и материала, предотвращающего влияние влаги из почвы на конструкцию печи

О принципе верхнего горения

На сегодняшний день известно 2 типа отопителей, использующих данный принцип – самодельная Бубафоня и котлы от литовского бренда Stropuva. Суть в следующем: твердое топливо загружается внутрь камеры сгорания, сделанной в виде вертикального цилиндра, после чего разжигается сверху. Оттуда же в зону горения постоянно подается воздух посредством вертикальной трубы, заканчивающейся дисковым грузом с распределителями воздушного потока.

Собственно, традиционная печь Бубафоня состоит всего из 3 деталей, изображенных на фото:

• цилиндрический корпус с дымоходным патрубком, установленный вертикально (бывает с колосниками и без);
• верхняя крышка с прорезанным по центру отверстием для воздуховода;
• поршень – труба с приваренным «блином», оснащенным снизу ребрами – рассеивателями воздуха.

Как уже говорилось, камера заполняется любым твердым топливом – дровами, опилками, щепой или углем. Закладка придавливается грузом поршня, а сверху на трубу надевается крышка. Печка готова к работе. Теперь подробнее о том, как она функционирует:

1. После розжига и установки груза с крышкой воздух в зону горения всасывается через вертикальную трубу за счет тяги дымохода. Выходя снизу, под «блином», поток растекается во все стороны благодаря распределителям, сделанным из стальных полос.
2. Дымовые и пиролизные газы огибают края диска и устремляются в верхнюю зону, к дымоходному отверстию. Сюда же поступает вторичный воздух, проникающий в зазор между крышкой и трубой (он специально не уплотняется). В результате происходит дожигание горючих газов, выделяемых древесиной либо углем.
3. По мере прогорания поленьев поршень опускается, пока не достигнет дна или колосников, после чего требуется новая загрузка топлива.

Схема верхнего сжигания твердого топлива

Проверено на практике, что одной закладки дров в топливник, изготовленный из стандартного газового баллона, хватает примерно на 5 часов, угля – на 10—12 часов. Поэтому Бубафоня по праву считается печью долгого горения.

Как устроена буржуйка с водяным контуром

Если рассматривать покупку готовой буржуйки, нужно приготовиться к довольно значительным затратам. Но можно хорошо сэкономить, если изготовить её самостоятельно. В таком случае перед началом работ нужно изучить несколько теоретических вопросов.

Что такое печь буржуйка с водяным контуром

По сути, буржуйка, оснащённая водяным контуром, работает за счёт нагрева жидкости. Точнее, испарения воды омывают котёл со всех сторон. Получается, что стенки отопительной камеры прогреваются и комфортная температура поддерживается гораздо дольше. Система за счёт водяной рубашки и радиаторов способна подтапливать небольшой жилой дом или дачу.

Вода, нагретая горячими дымовыми газами, подаётся к радиаторам, отдаёт им свое тепло и возвращается в бак

Достоинства и недостатки буржуйки с водонагревателем

Если вы решились соорудить печь-буржуйку с водяным контуром, следует знать о её основных достоинствах:

1. Высокая эффективность. Себестоимость такого агрегата значительно ниже, чем у аналогичных устройств. А при использовании подручного материала себестоимость и вовсе минимизируется. При этом печь быстро нагревается и долго держит тепло.
2. Доступные виды топлива: уголь, торф, дрова и другие растительные отходы.
3. Нет привязки к электросети. Работа основана на природной циркуляции теплового носителя.

Привычные для любой дровяной печи недостатки:

1. Печи из металла даже с водяным контуром уступают современному отоплению по уровню КПД, потому что часть тепла всё равно уходит вместе с дымом в атмосферу.
2. Дом, который отапливается буржуйкой, может прогреваться неравномерно.

Конструкция печи и теплообменников

Главная составляющая этой печи — теплообменник. Он располагается в топочном отсеке и подключается к отопительной сети. Для создания теплообменника могут применяться полые стальные трубы и листовая сталь толщиной 5 мм.

1. Контур. Оптимальный вариант — приобретение готового регистра или его заказ в специальной мастерской. Мастер сделает верные замеры и изготовит подходящий контур для вашей печи.

2. Трубы. Для теплообменника лучше задействовать трубы толщиной минимум 3–5 мм. Такой размер оптимален с точки зрения прочности и долговечности и не допускает перегрева системы.

3. Зазор. Его обязательно нужно оставить между стенкой и рабочим регистром. Это также защитит контур от перегрева и снабдит его должным количеством воздуха. Оптимальная толщина зазора — 1 см. Этот же размер соблюдается при интеграции теплообменника в печь.

Когда теплообменник устанавливается в топку, он сокращает её рабочий объём. Это не так критично, если печь возводится с нуля. А когда дровяная печь переоборудуется под водяную отопительную технику, этот фактор требуется обязательно учесть во всех расчётах, ведь он кардинально воздействует на совокупный объём топлива, вмещающегося во время одной загрузки, и общую производительность системы.
