Переделка шуруповерта на питание от сети

Используя аккумулятор автомобильный

Принцип таковой переделки не отличается от метода с применением зарядки от ноутбука. Благодаря сегодняшним тенденциям на малогабаритные импульсные зарядки, линейные аналоговые приборы неавтоматизированные покупают на авторынке по очень симпатичной стоимости.

Если напряжение на аккуме изменяется плавным образом, то он подойдёт к полностью хоть какому шуруповёрту, и переделка такового инструмента делается так:

Для подключения шуруповёрта к авто аккуму следует использовать дешевые провода с малым сечением, подходят авто провода для прикуривания.
На всех сторонах каждого из проводов отрезать так именуемые «крокодилы», на свободном конце зачистить провод от изоляции на 2–3 см.

Различные варианты выносных блоков питания

Блок питания выносного типа для шуруповерта можно изготовить из следующих устройств:

из компьютерного БП;
используя блок питания от ноутбука;
из зарядки автомобильного аккумулятора;
из инверторного сварочного аппарата.

Выносной источник питания из БП от компьютера или от ноутбука

В данном случае, чтобы сделать блок питания для шуруповерта, понадобится БП от компьютера «АТ» формата мощностью 300-350 Вт. Сила тока на его выходе напряжением 12 V будет составлять около 16 А, чего вполне хватит для работы электроинструменту средней мощности. Деталь можно снять со старого системного агрегата или приобрести, например, в компьютерном магазине. При этом она уже оснащена кнопкой включения, охлаждающим вентилятором, а также защитой от перегрузок.

Основные рабочие характеристики компьютерного БП содержатся на табличке его корпуса.

Работу по приспосабливанию устройства для работы совместно с шуруповертом выполняют в такой последовательности:

разбирают корпус компьютерного БП;
убирают защиту от включения, соединив для этой цели зеленый проводок с любым из черных, входящих в состав данного разъема;
затем от разъема MOLEX отрезают провода, которые не нужны: оставляют только желтый (+12 V) с черным (земля) проводки;

припаивают к желтому и черному проводам один конец шнура;
разбирают шуруповерт;

подсоединяют к его соответствующим клеммам второй конец провода от БП;

в обратном порядке собирают инструмент.

В итоге получится оборудование примерно как на фотографии ниже.

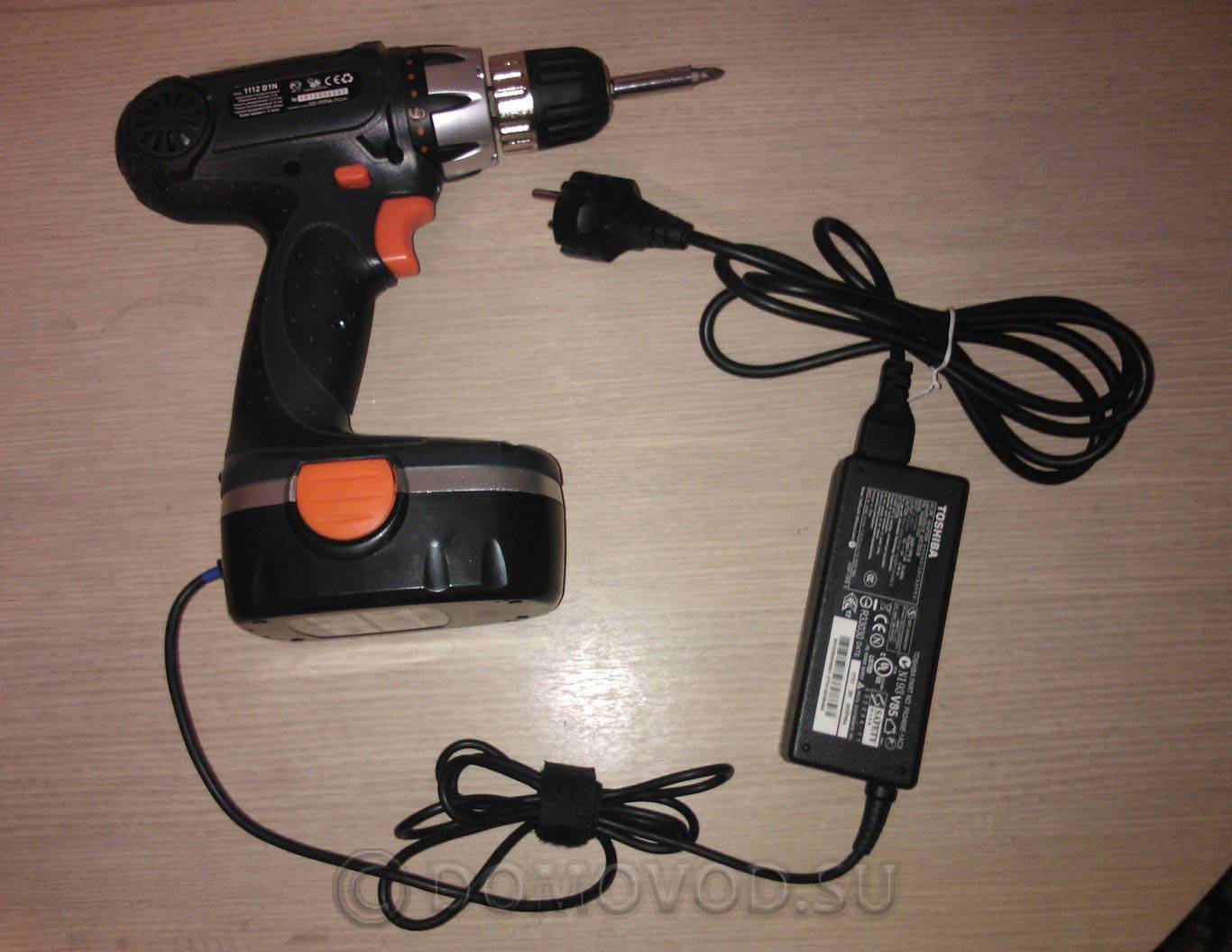

Использование зарядного устройства от ноутбука в качестве источника питания для эксплуатируемого инструмента – это очень простой вариант. При этом особые переделки не потребуются. Подойдет зарядка с выходным напряжением от 12 до 19 V.

Доработку устройства выполняют так:

от выходного шнура зарядки срезают кусачками разъем;
оголяют концы проводов;
разбирают шуруповерт;
припаивают проводки зарядки к соответствующим контактам инструмента;
собирают электроинструмент;
проверяют его работоспособность.

Можно также подключить шнур к шуруповерту через аккумулятор. Из него предварительно вытаскивают батареи, а в корпусе делают отверстия под питающий кабель.

Концы шнура присоединяют к аккумуляторным клеммам.

Переделывание зарядки автомобильного аккумулятора и инверторного сварочного аппарата

Переделка зарядного устройства от автомобильных аккумуляторных батарей в зарядку для шуруповерта выполняется сходным способом с модернизацией ИП от ноутбука. На авторынке понадобится приобрести не импульсный блок питания, а прибор аналогового типа (если дома нет старого, который не используется) с возможностью ручного регулирования силы тока и напряжения на выходе при зарядке батарей. Стоит такое устройство недорого. Внешний вид его представлен на фотографии ниже.

Алгоритм переделывания следующий:

подбирают 2 многожильных проводка нужного сечения;
к одному концу каждого из них приделывают специальные контактные зажимы («крокодилы»), а с оставшихся снимают 2-3 см изоляции;

сгибают зачищенные концы в виде крючка;

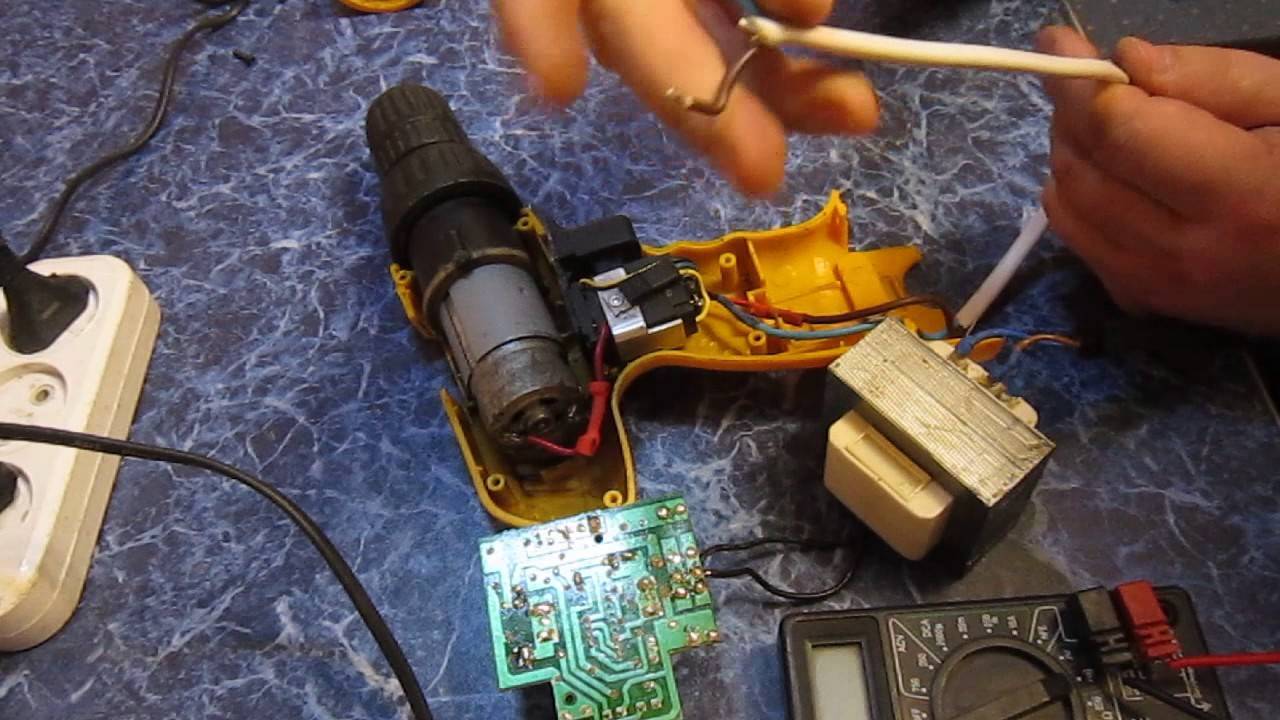

разбирают шуруповерт;

к его контактным клеммам подсоединят согнутые концы, припаивая их с помощью паяльника либо стягивая пластиковыми хомутами (стяжками);

хорошо изолируют электрические соединения, чтобы не было короткого замыкания;

выполняют сборку электроинструмента, обязательно проверяя его работоспособность после.

Чтобы правильно подключать переделанный инструмент к зарядке, «крокодилы» отмечают любым приемлемым способом, например, определенным цветом или надписями («+», «-»).

Создание внешнего источника питания из инверторного сварочного аппарата – это более сложная, по сравнению с рассмотренными выше способами переделки, операция. Из-за несоответствия выходных токов агрегата нужной величине понадобится изменять конструкцию оборудования. Для этого нужно проводить сопутствующие расчеты. Здесь без хороших познаний в электротехнике не обойтись.

Схема сетевого шуруповерта принципиально ничем не отличается от его аккумуляторного аналога. По этой причине переделка самого электроинструмента состоит в аккуратном подсоединении его к внешнему источнику питания либо в модернизации накопителя. Кроме рассмотренных вариантов, существует еще много других способов переделать шуруповерт на работу от сети. С этой целью используют даже детали от старых ламповых телевизоров. Но во всех случаях следует помнить о безопасности — самым простым вариантом будет использование предохранителей.

https://youtube.com/watch?v=zwxsg9lxbKo

Простое восстановление инструмента

Основным преимуществом аккумуляторного шуруповерта является его мобильность. Применяется в таких инструментах литий-ионный аккумулятор, который защищен от перегрузки и полной разрядки. Кроме того, существует защита и от перезарядки в виде отдельной схемы, встроенной в сам элемент. Основным источником питания (первичным) является 220 В, выполняется и подзарядка аккумуляторной батареи.

В зависимости от модели шуруповерта на аккумулятор поступает напряжение зарядки от 14 В до 21 В. На выходе батареи получается напряжение питания от 12 до 18 В. Этот тип АКБ служит долго, но если инструментом не пользоваться продолжительное время, не поможет и встроенная защита от разрядки элементов батареи: разрядка происходит постоянно.

Для увеличения срока службы необходимо постоянно разряжать и заряжать батарею. Если по какой-то причине не удалось «уследить» за инструментом, часто выходит из строя какой-либо конкретный элемент аккумулятора. Существуют основные способы решения этой проблемы:

Заменить батарею на новую.
Приобрести новый инструмент.
Переделать шуруповерт с питанием от сети.

При замене аккумулятора необходимо учесть, что новый достаточно сложно найти. Инструменты делают так, чтобы тяжело было найти для них запчасти. Фирме невыгодно производить свое изделие с высокой ремонтоспособностью, так как ей нужны доходы от покупки продукции. Найти новый аккумулятор возможно только у дилеров. Кроме того, возможен еще вариант: разобрать аккумуляторную батарею и поменять неисправный элемент питания.

При покупке нового инструмента пользователь стремится купить модель более качественного образца, забывая о правилах эксплуатации аккумуляторов литий-ионного типа. Основные правила, которые помогут надолго сохранить срок службы инструмента:

При покупке в зимний период «запускать» инструмент сразу категорически запрещается. Нужно подождать около часа, пока он не «прогреется» до уровня комнатной температуры.
Поставить батарею на зарядку.
Цикл зарядки и разрядки АКБ выполнить около 3 раз.

Если ни один из вариантов решения проблемы не подходит, нужно приступить к переделке шуруповерта на сетевой своими руками. Сделать это просто. Существует множество простых и сложных способов. Изменение модели инструмента имеет несколько положительных сторон:

Нет необходимости подзарядки батареи.
Снижается нагрузка на механическую часть.
Множество вариантов блоков питания.
Увеличение качественных характеристик изделия.

Это интересно: Шлифовальная машинка для паркета, пола — рассматриваем во всех подробностях

Виды поломок энергосберегающих ламп

Энергосберегающая лампа может выйти из строя в двух случаях:

разбилась колба лампы;
вышел из строя электронный балласт (ЭБ) (преобразователь напряжения высокой частоты), отвечающий за преобразование переменного тока в постоянный, постепенный нагрев электродов и предотвращающий мерцание прибора во время включения.

Комплектация электронного балласта энергосберегающей лампы
Большинство ЭБ ламп являются высокочастотными преобразователями напряжения, собранными на полупроводниковых триодах (транзисторах).
Более дорогие приборы укомплектованы сложной схемой ЭБ, соответственно, более дешевые – упрощенной.
Электронный балласт «укомплектован» следующими электрическими элементами:

биполярным транзистором, работающем на напряжениях до 700 В и токах до 4А;
защитными диодами (в основном, это элементы типа D4126L или аналогичные им);
импульсным трансформатором;
дросселем;
двунаправленным динистором, аналогичным сдвоенному КН102;
конденсатором 10/50В
некоторые схемы ЭБ комплектуют полевыми транзисторами.

На рисунке ниже приведен состав электронного балласта лампы с функциональным описанием каждого элемента.

Функциональное описание

Отдельные схемы преобразователей работают на электролитических конденсаторах или содержат специализированную микросхему. Такие схемы ЭБ лучше не использовать, ведь именно они часто являются источниками отказов многих электронных устройств.

Схема

Вот несложная схема блока, схема была нарисована на скорую руку, может позже уделю ей время и перерисую в более понятный вид. Картинка увеличивается по нажатию.

Прототипом взята схема из советских времен и усовершенствована с помощью советов обитателей форума «Радиокот». По сути это схема электронного трансформатора с «лишними» для китайских производителей деталями. Добавлен узел обратной связи по напряжению, он выделен красным. В идеале эта часть схемы не задействована, но это в процессе наладки.

Транзисторы взяты SBW13009

с запасом, это повышает надежность блока в целом. Схема обладает весьма полезным свойством: благодаря резисторам в эмиттерных цепях, блок во время холодных пусков, когда токи значительно превышают номинальные — повышает частоту преобразования. Благодаря этому импульсы больших токов ему не страшны. Запуск выполнен на VS1 и блокируется диодом VD5, когда устройство выходит на автогенераторный режим. В процессе опытов с блоком было решено отказаться от узла защиты, которая блокирует запуск при перегрузке — с шуруповертом она будет только мешать.

По совету «радиокотов» был введен снаббер C5R3, он снижает обший уровень помех от блока, уменьшает потери на коммутацию транзисторов и предотвращает появление сквозных токов. Выпрямление во вторичной цепи происходит по схеме со средней точкой, благодаря такому решению количество диодов уменьшено до 2 (диодная сборка) и уменьшены потери на тепло. Так же, для уменьшения потерь взята сборка из диодов Шоттки.

В отличие от электронного трансформатора (ЭТ) в схеме реализованы две обратные связи, по току и по напряжению. Благодаря этому блок запускается без нагрузки. Однако практика показывает, при работе вхолостую нагреваются силовые ключи, поэтому если удается добиться уверенного пуска шуруповерта без ОС по напряжению — C15 попросту не впаивается в схему.

Конденсаторный баян на выходе, вместо одного электролита необходим по причине тех же больших пусковых токов. Когда у меня стоял один конденсатор, его выводы плавились при определенном положении кнопки шурика. То есть выводы одного конденсатора не рассчитаны на такие токи, в принципе, как и сам одиночный конденсатор.

Резистор R8 выполняет две роли: первая — это не позволяет на холостом ходу развиться напряжению выше номинального, вторая — с отключенной ОС по напряжению дает пусковой ток во вторичной цепи и позволяет запуститься ШИМ-у шуруповерта.

Перемычка «П» используется в процессе наладки блока, при первом пуске и настройке вместо нее подключается лампа накаливания 100Вт, при испытании на шуруповерте просто замыкается перемычкой или предохранителем.

Подключение шуруповёрта к зарядному устройству

Последовательность действий:

Припаять или прицепить зажимами «крокодил» к клеммам зарядного устройства два провода.
Разобрать старый аккумулятор и вынуть из него севшие элементы.
Просверлить в корпусе аккумулятора отверстие для кабеля, продеть кабель в отверстие. Желательно уплотнить соединение изолентой или термоусадочной трубкой, чтобы провод не вырвался из корпуса.
Удалённые из аккумулятора элементы нарушат развесовку шуруповёрта — рука будет уставать. Чтобы восстановить баланс, в корпус следует поместить груз — это может быть плотное дерево или кусок резины.
Припаять кабель к клеммам бывшего аккумулятора, подключаемым к шуруповёрту.
Собрать корпус аккумулятора.
Остаётся испытать обновлённый инструмент в работе.

Монтаж готового блока питания в корпусе старого аккумулятора

Порядок действий:

Разобрать старый аккумулятор и вынуть из него неработающие элементы.
Установить блок питания в корпус аккумулятора. Подключить контакты высокого напряжения и клеммы низкого напряжения.
Собрать и закрыть корпус аккумулятора.
Установить аккумулятор в шуруповёрт.
Включить вилку блока питания в розетку и проверить обновлённый сетевой инструмент в работе.

Самодельный блок питания

Пошаговая инструкция:

Разобрать корпус старого аккумулятора, вынуть из него севшие батареи.
Установить элементы электрической схемы блока питания на монтажную плату, припаять контакты.
Установить собранную плату в корпус. Проверить тестером наличие напряжения на выходе.
Подключить провода низкого напряжения к клеммам старого аккумулятора. Собрать корпус.
Подключить шуруповёрт к электрической сети и проверить его работу.

Подключение к внешнему блоку питания

Что делать:

Разобрать шуруповёрт и найти внутри провода питания мотора. Установить в корпус разъём для источника питания и припаять провода к разъёму. Закрепить провода термоклеем.
Подобрать подходящий блок питания, например, от ноутбука. Подобрать к нему переходник для разъёма низкого напряжения.
Подключить шуруповёрт к новому блоку питания и проверить его работу.

Подключение к блоку питания от компьютера

Инструкция:

Найти или купить блок питания от компьютера, мощностью не менее 300 Вт.
Разобрать корпус шуруповёрта. Найти внутри провода питания двигателя. Припаять к проводам разъёмы для компьютерного блока питания.
Вывести из корпуса разъёмы для подключения компьютерного блока питания.
Подключить шуруповёрт к новому блоку питания.
Включить блок питания в сеть и проверить работу прибора.

Как переделать шуруповерт под блок питания

В первую очередь нужно определиться с блоком питания. Можно взять обычный китайский БП. Продаются они в магазинах радиодеталей. Практически все современные шуруповерты рассчитаны на работу от 12 или 18 В, поэтому следует понизить выходное напряжение. В этом нет ничего сложного, если человек разбирается в теме.

Вам это будет интересно Пломба на счетчик

Модернизация происходит следующим образом:

Из покупного блока выпаивают резистор на постоянное сопротивление 2320 Ом, который и отвечает за выходную характеристику напряженности.
На это место впаивают резистор на 10 кОм с возможностью регулирования.
Выставляют параметр сопротивления на отметку 2300 Ом, чтобы при включении ничего не сгорело.
Подключают прибор в сеть.
Устанавливают необходимое сопротивление через регулятор.

Остается лишь поместить БП на место аккумуляторной батареи или придумать, как и где он будет располагаться.

Важно! Во время всего процесса необходимо контролировать напряжение с помощью мультиметра или тестера. После этого остается припаять выводы БП к контактам шуруповерта, которые касались аккумуляторной батареи

После этого остается припаять выводы БП к контактам шуруповерта, которые касались аккумуляторной батареи.

БП компактно уместится на место АКБ

Техника безопасности

Место для работы при переделке устройства должно быть достаточно освещенным. Наиболее эффективны лампы дневного освещения или светодиодные одновременно с дневным светом, падающим из окна слева. Блики или прямое попадание света в глаза нужно исключить.

Чтобы избежать удара электрическим током, лучше беречься от контакта с заземленными предметами, это батареи отопления, газовые плиты. Рабочий стол, стул, пол не должны иметь токопроводящих поверхностей.

При работе с радиодеталями нужно проверять отсутствие на них напряжения, для этого подойдет индикаторная отвертка. После отключения от электропитания нужно снять заряд с конденсаторов цепей. Заряд снимать, например, вольтметром.

Подключение оборудования производить только после проверки прочности соединений. Проверять лучше не только визуально, но и механически.

Рабочее место должно быть проветриваемым или снабжено вытяжкой.

https://amperof.ru/elektropribory/peredelka-shurupoverta-pitanie-ot-seti.html
https://metmastanki.ru/peredelat-akkumulyatornyy-shurupovert-v-setevoy
https://100uslug.com/neskolko-sposobov-peredelat-akkumulyatornyj-shurupovyort-v-setevoj/
https://kraska.guru/instrumenty/elektro/kak-perevesti-akkumulyatornyj-shurupovert-na-pitanie-ot-seti.html
https://tehnika.expert/dlya-remonta/shurupovert/peredelka-akkumuljatornogo-na-setevoj.html
https://tool-and-tools.ru/dreli-i-shurupoverty/peredelyvaem-shurupovert-na-setevoj.html
https://100uslug.com/kak-sdelat-shurupovyort-napryamuyu-ot-zaryadki/
https://CleverDIY.ru/kak-sdelat-shurupovert-ot-seti-svoimi-rukami
https://DomZastroika.ru/instrumenty/kak-peredelat-akkumuljatornyj-shurupovert.html
https://intehstroy-spb.ru/elektroinstrument/peredelka-shurupoverta-na-pitanie-ot-seti.html
https://my-class.ru/kak-podklyuchit-shurupovert-napryamuyu-k-yego-zaryadnomu-ustroystvu/
https://morflot.su/podkljuchenie-shurupoverta-k-zarjadnomu-ustrojstvu/
https://m-strana.ru/articles/peredelka-shurupoverta-na-pitanie-ot-seti/
https://MegaBattery.ru/articles/info/zaryadnye-ustrojstva-shurupovertov/mozhno-li-podklyuchit-shurupovert-napryamuyu-k-zaryadke/

Как правильно использовать переделанный шуруповерт?

Пользоваться таким переделанным шуруповертом можно практически как и обычным, работающим от сети

Но все же рекомендуется соблюдать определенные меры предосторожности

Не работайте устройством без перерыва. Делайте небольшие промежутки для отдыха каждые 20 минут.
Регулярно чистите блок питания от скапливающейся внутри пыли.
Не используйте переделанный шуруповерт слишком высоко от земли или пола (выше 2 м).
Контролируйте состояние проводов — во время работы они не должны быть пережаты или слишком натянуты.

Соблюдайте правила использования переделанного шуруповерта

Вот так относительно легко и просто можно подарить вторую жизнь вашему любимому шуруповерту с окончательно умершей батареей. Это хороший способ продлить срок его службы и сэкономить деньги на покупке нового прибора. Главное — запастись терпением и внимательно выполнить все рекомендации, приведенные в инструкции выше.

Выносные блоки питания

Есть несколько видов блоков питания, которые можно использовать в качестве источника питания для аккумуляторного шуруповёрта. Рассмотрим некоторые из них.

Блок питания от персонального компьютера. Вам понадобится блок питания от ПК формата «АТ». Такой блок питания отличается от других тем, что на нём всегда присутствует кнопка включения сети 220 В. Также такие блоки питания выгодно отличаются тем, что указанная на нём мощность всегда соответствует действительной, кроме того, такие блоки питания имеют хорошую защиту от перегрузок и вентилятор охлаждения. Нам нужен блок питания, мощность которого составляет 300–350 Вт, а ток в цепи 12 V должен быть не менее 16 А. Чтобы переделать такой блок питания необходимо, во-первых, раскрутив корпус БП снять защиту от включения. Для выполнения этой работы на разъёме блока питания необходимо найти провод зелёного цвета и соединить его перепайкой или перемычкой с любым чёрным проводом, находящимся на том же разъёме. Во-вторых, в разъёме типа MOLEX (он поменьше) оставляем только жёлтый (+12 V) и чёрный (корпус) провод, красный провод (+5 V) удаляем. Далее, гибким проводом сечением не менее 2.5 мм и необходимой вам длины соединяем провода блока питания с клеммами шуруповёрта

Здесь очень важно соблюсти правильную полярность, поэтому кабель предварительно нужно промаркировать.

Зарядное устройство для автомобильного аккумулятора. Если у вас имеется аналоговое зарядное устройство с ручной регулировкой напряжения и тока заряда, то переделка не требуется, достаточно его подключить через кабель к клеммам шуруповёрта и отрегулировать напряжение согласно напряжению шуруповёрта

И также нельзя забывать про полярность поданного напряжения.

Зарядное устройство от ноутбука. Этот метод отличается простотой, так как почти не требует технических знаний. Если имеется подходящее по напряжению ненужное зарядное устройство от ноутбука, то проверив его выходное напряжение, можно подключать зарядку к контактам шуруповёрта. Для этого нужно разобрать аккумуляторный блок шуруповёрта и извлечь оттуда пришедшие в негодность аккумуляторные батареи. Сделав в корпусе аккумуляторного блока отверстие, пропустить туда провода от зарядного устройства и соединить их с контактами шуруповёрта, соблюдая при этом нужную полярность. Подав на зарядное устройство сеть 220 вольт, можно начать работы шуруповёртом.

Автомобильный аккумулятор. Этот способ применяется, когда из шуруповёрта выведены провода для подключения от сетевого устройства. Достаточно соединить их соблюдая полярность с клеммами автомобильного аккумулятора, чтобы продолжить работу шуруповёртом.

Самодельный блок питания. Для того чтобы самому изготовить переносной самодельный блок питания нужны знания в области радиотехники, а также уметь читать электрические принципиальные схемы. Для того чтобы сделать самодельный блок питания понадобится силовой трансформатор. Такие трансформаторы ранее использовались в ламповых телевизорах, а также в другой подобной бытовой технике. Мощность трансформатора по первичной обмотке должна составлять 205–300 Вт. Напряжение вторичной обмотки нужно подобрать в пределах 18–30 V. Сечение проводов вторичной обмотки должно выдерживать ток не менее 15 ампер. Диодный мост или мост, собранный из отдельных диодов также должен быть рассчитан на соответствующий ток. Потери на диодном посту составляют приблизительно 1,5 вольта, соответственно на выходе получится близкое к требуемому напряжение. Практически подобрать требуемое напряжение можно с помощью обычной лампы накаливания напряжением 220 V и мощностью 100 ватт. Подключив её в качестве нагрузки, количеством витков провода на вторичной обмотке трансформатора нужно добиться требуемого напряжения. Далее, собранный блок питания нужно поместить в корпус и вывести низковольтные провода на разъем для подключения к шуруповёрту. А также важно в первичной и вторичной цепях трансформатора установить предохранители, сделав, таким образом, защиту БП от короткого замыкания.

Виды батарей

Аккумуляторы неодинаковы по типам и режимы заряда у них могут быть разными. Никель-кадмиевые (Ni-Cd) батареи являются очень хорошим источником энергии, способны отдавать большую мощность. Однако, по экологическим причинам их производство прекращено и они будут встречаться все реже и реже. Сейчас всюду их вытеснили литий-ионные аккумуляторы.

Сернокислотные (Pb) свинцовые гелевые аккумуляторы имеют неплохие характеристики, но утяжеляют инструмент и поэтому не пользуются особой популярностью, несмотря на относительную дешевизну. Поскольку они гелевые (раствор серной кислоты загущается силикатом натрия), то никаких пробок в них нет, электролит из них не вытекает и ими можно пользоваться в любом положении. (Кстати, и никель-кадмиевые аккумуляторы для шуруповертов тоже относятся к классу гелевых.)

Литий-ионные аккумуляторы (Li-ion) являются сейчас наиболее перспективными и продвигаемыми в технике и на рынке. Их особенностью является полная герметичность ячейки. Они имеют весьма высокую удельную мощность, безопасны в обращении (благодаря встроенному контроллеру заряда!), выгодно утилизируются, являются наиболее экологически чистыми, имеют малый вес. В шуруповертах в настоящее время применяются очень часто.

Переделка шуруповерта своими руками

Рассмотрим вариант с выносным блоком питания

Использование блока питания от персонального компьютера. На радиорынке за небольшую стоимость можно приобрести старый блок питания от персонального компьютера. Нужен вариант формата «АТ», который нужно было выключать клавишей после выхода из операционной системы.

Пользователи со стажем помнят такие системные блоки. Преимущество такого БП еще и в том, что там указана честная мощность. Если написано 300W – значить можно смело снять с 12-вольтового выхода 15-16 ампер (снова обращаемся к закону Ома). Этого вполне достаточно для питания среднего шуруповерта.

Такие блоки имеют в комплекте кнопку включения. Еще одно преимущество – наличие вентилятора охлаждения и продвинутой системы защиты от перегрузки. Если вы будете прятать источник питания в красивый корпус – не забудьте оставить отверстие для вентиляции.

Подключение очень простое. Черный провод (-), желтый провод (+12V).

Ограничения – шуруповерт с напряжением питания выше 14 вольт, работать не будет.

ВАЖНО! Применяйте только блоки питания мощностью 300-350W и выходным током по 12 вольтам не ниже 16 ампер. Спецификация указана на заводской наклейке

Использование зарядного устройства для автомобильного аккумулятора.

Хорошо, если напряжение можно регулировать плавно – в таком случае, ваш импровизированный блок питания подойдет к любому шуруповерту. Переделка его на сетевой инструмент сводится к подключению входа электромотора к силовым клеммам зарядного устройства.

Популярное: Как выбрать шуруповерт для дома? На что обратить внимание?

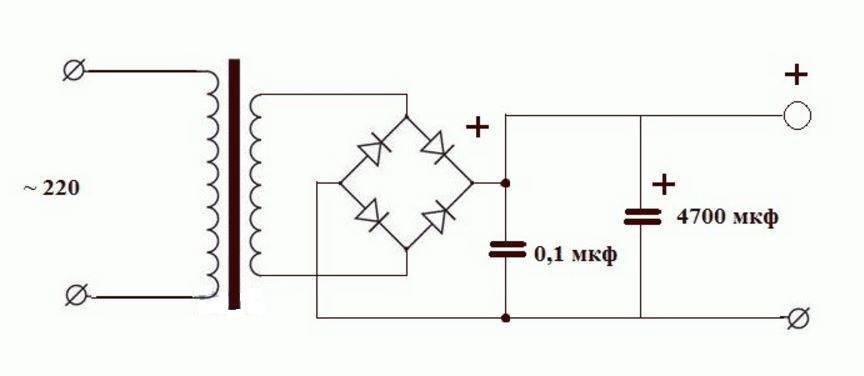

Изготовление самодельного блока питания. Если вы знакомы с принципами построения электрических схем – можно самостоятельно изготовить блок питания. Схема, дающая общие понятия – на иллюстрации.

Трансформатор можно подобрать от старого лампового телевизора, или другой бытовой техники. Мощность по 220 вольтам 250-350W. Главное, блок питания – донор не должен быть импульсным.

Напряжение на вторичной обмотке 24-30 вольт. Вторичная обмотка выполняется из провода соответствующего сечения. Впрочем, если ток выходной обмотки будет не менее 15 ампер (см. спецификацию трансформатора) – беспокоиться не о чем. После потерь на диодном мосту (1-1,5 В на диоде) вы получите требуемое значение на выходе.

Если вы имеете электротехническое образование – произведите расчет самостоятельно. Или практическим способом: подключив в качестве нагрузки лампу накаливания 220 вольт 100W, замерьте напряжение на выходе. Если оно превышает потребности шуруповерта – уменьшите количество витков вторичной обмотки трансформатора.

ВАЖНО! Самодельный блок питания необходимо выполнить в корпусе. При изготовлении помните об опасности поражения электротоком и возможности короткого замыкания

Все входные и выходные цепи оснащаются предохранителями.

Способы переделывания шуруповёрта

К этому моменту корпус уже должен быть открыт, поэтому можно приступать к переделыванию бокса, в котором до этого располагалась АКБ. Последовательность действий будет следующая:

1. Отделить от вилки шнур с выводами (необходимо воспользоваться паяльником).2. Разместить «голый» сетевой блок питания на место бывшей аккумуляторной батареи.3. Подвести шнур для питания к БП через специальное отверстие в корпусе.4. Припаять шнур к БП.

Основная задача сводится к перепаиванию проводов от контактов, которые соединяются с аккумуляторной батареей, к контактам нового блока питания. В итоге ток пойдёт сразу на них, позволяя запускать мотор при нажатии кнопки.

Выход блока соединяется клеммами с обязательным соблюдением полярности. Вся эта конструкция должна уместиться на месте бывшего аккумулятора, который теперь уже не нужен. Если что-то не сходится по размерам, тогда лучше встроить новое гнездо в рукоятку инструмента.

Обязательное условие – это подключение блока питания параллельно питающим выводам, а в разрыве провода на плюс установить специальный диод. Если этого не сделать, то питание во время работы может пойти на батарею. Диод в свою очередь встраивается в схему минусом в сторону электродвигателя инструмента.

Устройство шуруповерта

Этот механизм состоит из следующих частей:

Электродвигатель постоянного тока. Имеет форму цилиндра, в корпусе вместо обмотки возбуждения находятся постоянные магниты. Это упрощает конструкцию и обеспечивает достаточный крутящий момент при низких оборотах. На вал электромотора надета ведущая (солнечная) шестерёнка планетарного редуктора;
Реверсивный регулятор числа оборотов. Схема регулировки собрана на ШИМ-контроллере и полевовом транзисторе. Реверс осуществляется переключением полярности подключения питания к щёткам двигателя;
Планетарный редуктор. Выполнен в отдельном корпусе. Своё название получил из-за сходства с Солнечной системой. Состоит из кольцевой шестерни, центральной (солнечной) шестерёнки, сателлитов и водила. Кольцевая шестерёнка передаёт усилие через подпружиненные шарики регулятора нагрузки. Есть модели с двухскоростными редукторами. Повышенная скорость включается при использовании устройства в качестве дрели;
Механизм ограничения усилия вращения. Служит для ограничения усилия при закручивании шурупов. Передаёт вращающий момент через шарики, прижимаемые регулируемой пружиной;
Съёмный аккумулятор. Состоит из отдельных элементов в одном корпусе. Напряжение в разных моделях составляет от 9 до 18 вольт.

Способы восстановления работоспособности шуруповерта

В случае выхода аккумуляторов из рабочего состояния необходимо искать пути решения проблемы. Возможные пути следующие:

приобрести новые аккумуляторные блоки. Часто цена на подобные изделия не намного меньше, чем та, которую придется заплатить за покупку нового инструмента. Поэтому покупают для дорогого профессионального шуруповерта;
купить сами аккумуляторы. Разобрать аккумуляторный блок и спаять его заново. Вариант немного дешевле предыдущего, но помогает восстановить работоспособность;
переделка аккумуляторного шуруповерта на сетевой. Обычно затраты невысоки. Проблема в покупке новых накопителей электричества отпадает навсегда.

Как переделать?

Рассмотрим, как переделать аккумуляторный шуруповерт в сетевой, используя блок питания от компьютера. Но прежде чем отправляться разбирать старый системник или в магазин, чтобы купить новый БП, почитайте, что написано на корпусе шуруповерта. Обычно там указано рекомендуемое напряжение, чаще всего это 12 В. Для такого варианта блок питания отыскать проще простого. Но вот если указано большее значение, то к некоторых случаях поиски могут затянуться. Словом, переделывайте только 12-вольтовый шуруповерт, чтобы не усложнять себе жизнь.

Шаг 1. Снимите б/у блок питания на 500 Вт со старого системника или купите самый дешевый в любом магазинчике или сервисе по ремонту компьютеров.

Приобретите блок питания

Шаг 2. Всю подробную информацию о технических характеристиках компьютерного блока вы сможете прочитать на наклейке, которая находится на боку этой детали.

Изучите характеристики блока питания

Шаг 3. Затем можно приступать к переделке. Разберите родную, но закончившую работать батарею и выньте из него все питающие элементы.

Разберите старую батарею

Шаг 4. Аккумуляторы нам уже не нужны, но сохраните клеммодержатели и клеммы. Аккуратно снимите последние с батарей.

Снимите клеммодержателиАккуратно снимите клеммы

Шаг 5. К клеммам припаяйте провод сечением 3 мм² , предварительно зачистив его.

Припаяйте к клеммам проводВот так должно получиться

Шаг 6. Закрепите клеммы на клеммодержателе.

Закрепите клеммы на клеммодержателе

Шаг 7. Запомните, что «минусовой» провод у вас — синий (например). Вставьте клеммы согласно этой информации и символам на корпусе батареи в сам корпус.

Вставьте клеммы внутрь корпуса

Шаг 8. Удерживая клеммодержатель внутри, просверлите корпус бывшей батареи в верхней части сверлом диаметром 3 мм.

Сделайте отверстие в корпусе

Шаг 9. Снимите фаску сверлом побольше, чтобы шуруп на 3 мм легко утапливался в пластике (его шляпка не должна выступать).

Снимите фаску и вкрутите шуруп

Шаг 10. Затяните шуруп. Таким образом вы зафиксируете внутри корпуса от батареи сами клеммы и провод.

Зафиксируйте шурупом клеммодержатели внутри корпуса

Шаг 11. В корпусе от батареи просверлите еще одно отверстие, чтобы вывести провод питания из него.

Сделайте второе отверстие в корпусе батареи

Шаг 12. Рекомендуем зафиксировать провод внутри корпуса, чтобы он не тянул клеммы, когда во время работы вы будете натягивать шнур. Для этого на определенном расстоянии на выходе провода из корпуса намотайте несколько слоев изоленты. Она не даст проводу вылезать из отверстия на большее чем нужно расстояние.

Изолента поможет зафиксировать провод

Шаг 13. Соберите корпус батареи назад, скрутите все детали. Батарея-заглушка с возможностью подключения шуруповерта к сети готова.

Соберите корпус батареи

Шаг 14. Но это еще не все. Теперь нужно подключить нашу заглушку к блоку питания. Еще раз посмотрите на информационную наклейку на нем: там будет указано, каким цветом провода дают напряжение на 12 вольт. Здесь это желтый и черно-желтый провода.

Посмотрите цвета проводов

Шаг 15. Соедините параллельно один черно-желтый и один желтый провод, а также два черных («земля»). Если у вас только одна линия на 12 В, то возьмите просто два желтых провода и два черных.

Скрутите параллельно нужные проводаВот так должно получиться

Шаг 16. Припаяйте провода к силовому разъему XT60.

Припаяйте провода к XT60

Шаг 17. Припаяйте провод, идущий от батареи-заглушки, к другой части разъема.

Провод от батареи тоже припаяйтеВот так должно получиться

Шаг 18. Чтобы запустить блок питания от компьютера без самого системника, замкните зеленый провод на черный — на землю. Это можно сделать перемычкой из обычной скрепки.

Замкните контакты скрепкой

Шаг 19. Блок питания готов к работе. Можно его включать. Лишние провода можно отрезать или смотать в пучок, чтобы не мешали.

Лишние провода можно отрезать. Не забудьте про изоляцию

Шаг 20. Проверьте работоспособность системы. В целом шуруповерт готов к работе от сети. А так как была изготовлена батарея-заглушка для такого подключения, то есть провода не были напрямую подключены к прибору, то при желании на такой шуруповерт можно купить новый аккумулятор и пользоваться и им, и этой системой.

Шуруповерт переделан и готов к работе

Блок питания для шуруповерта 12в своими руками
