Виды запоров и классификация

Классификацию запорных устройств и требования к ним определяет ГОСТ 5089-2011 “Замки, защёлки, механизмы цилиндровые. Технические условия”.

Документ выделяет три типа устройств:

• Замки — изделия, предназначенные для запирания защитных конструкций, обладающее охранными свойствами.
• Защёлки для фиксации полотна двери в закрытом положении.
• Защёлки с механизмом запирания: изделия, служащее для фиксирования двери в закрытом положении, оснащённые механизмом блокирования.

Защёлки, в свою очередь, классифицируются по следующим признакам:

• способу установки: врезные или накладные;
• правые, левые, универсальные;
• одно- и двухсторонние в зависимости от возможности открывания;
• принципам работы — механические, электромеханические, электронные, магнитные;
• исполнению засова — прямоугольные, с несколькими прутками прямоугольного или круглого сечения и со скошенным торцом (засов-защёлка).

Разновидности

Современные виды запоров для ворот различаются по особенностям крепления, типам конструкции, внешнему виду.

Тип конструкции

По особенностям установки выделяют горизонтальные, вертикальные и дополнительные запоры для ворот.

Горизонтальные устанавливаются в верхней, нижней, а также в центральной части створок. Используются преимущественно для ворот и калиток.

Запорные устройства с вертикальным принципом действия ставят сверху, снизу и в середине. Устанавливают в гаражах на приусадебных участках, сдвижных воротах дома.

Дополнительные используются в калитках, дверях небольших подсобных помещений и хозяйственных построек.

Легкость в монтаже

Особенности установки

Запирающие устройства могут быть врезного, поворотного, накладного сдвижного, винтового вида, а также с фиксацией. Последние виды запорных устройств имеют пружинный, поворотный или пазовый механизм.

Элементы запорного приспособления устанавливают на специальных рамах или непосредственно на дверном полотне.

Виды моделей

1. Вертушки. Ось вращения расположена посередине. Крутя засов, запирают оба полотна. Этот простой механизм прекрасно защищает от проникновения в помещение во время отсутствия хозяев. В течение долгого времени считалось, что открыть такое устройство невозможно.
2. Шлагбаумный тип запора. Данная модель устройства является видом вертушки. Ось вращения находится на краю.
3. Шпингалет. Это самый распространенный вид засова. Их покупают, но часто изготавливают самостоятельно. В последнем случае обычно делают очень прочными, однако при этом значительно страдает внешний вид. Запор используют для закрывания и удерживания полотен в необходимом положении. Шпингалет с пружинной основой подходит для откатных ворот.
4. Конструкция фляжного типа. В механизме этого вида запоров выделяют петлю, фиксирующую рычаг, и сам рычаг. Засов крепится на полотно. Закрывая ворота, закрепляют петлю и перекидывают до конца рычаг. Считается, что если двери закрыты, все напряжение воспринимается фляжным механизмом. Открыть засов можно усилием, которое оценивается в несколько тысяч килограммов. Другое преимущество в том, что в таком запоре нет полых труб, поэтому они не засоряются.
5. Поворотные стоечные. Этот механизм представляет собой вертикальную стойку в форме трубки. Ее крепят на четырех петлях к полотну. Посередине устанавливается рычаг, его делают на болтовом соединении, чтобы была возможность складывать. Рычаг позволяет стойке вращаться вокруг своей оси.
6. Запоры с фиксацией. Такие приспособления применяются в грузовиках, контейнерах. По аналогии делают вертикальную блокировку также для дверей и ворот.
7. Сейфовое устройство. Блокировка происходит в верхней и нижней частях.

Самыми надежными являются фляжный запор, поворотное стоечное устройство, засовы, устанавливаемые на сварной раме, вертушка.

Как соорудить упор собственноручно

Самостоятельное изготовление стопоров на ворота требует предварительной подготовки. Поэтому надо заранее ознакомиться с основными нюансами создания и установки воротных упоров.

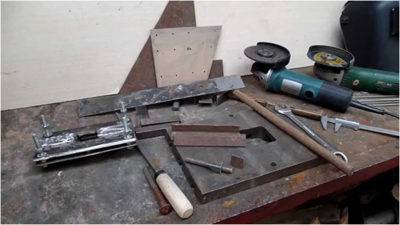

Подбор деталей и подготовка инструмента

Сначала подготавливаются все инструменты и материалы, которые понадобятся для изготовления фиксатора.

При создании большинства разновидностей упоров используются следующие детали:

• железные трубы;
• металлическая пластина толщиной 3-5 миллиметров;
• железные уголки 5-7 сантиметров в длину;
• прутья.

Среди инструментов, при помощи которых выполняется работа, выделяют:

• Сварочный аппарат. Незаменимое устройство, использующееся для крепления деталей, изготовленных из металла.
• Дрель. Таким инструментом пользуются для создания отверстий, в которые будут вкручиваться крепежные шурупы или болты.
• Тиски. Их используют для фиксации обрабатываемых металлических или деревянных деталей.

Сборка комплектации

Изготовление стопоров осуществляется в несколько этапов:

• Установка труб. Все металлические трубы привариваются к железным пластинам, после чего в конструкции делают крепежные отверстия под шурупы.
• Создания рычага. Для изготовления рукоятки к верхней части упора приваривают прут.
• Крепление штыря. Чтобы закрепить его, придется открыть створку и вбить штырь на глубину сорок сантиметров.

Монтаж на ворота

На конечном этапе создания упора его устанавливают на ворота. Для этого между петлями просверливают отверстия, которые будут использоваться для установки фиксатора. Затем отверстия сверлят на стопоре, после чего его прикручивают к воротам. Закрепленную конструкцию упора надо проверить на надежность крепежа и только после этого использовать для фиксации ворот.

Откатная калитка – самостоятельное конструирование

В сравнении с конструкциями из дерева, профнастила, откатные виды – новое направление, в связи с чем сделать их своими руками становится труднее.

Профнастил

Инструменты, материалы

Для сборки и монтажа нужны:

• швеллер 200 мм;
• арматура;
• труба под каркас 60×40;
• лист профилированный;
• направляющие для роликов;
• 2 роликовые тележки;
• механизм для открытия/закрытия;
• шуруповерт;
• саморезы;
• аппарат для сварки;
• болгарка;
• угольник, уровень;
• дрель.

Инструменты

Организация фундамента

Это самая ответственная часть работы, также очень трудоемкая. Закладка фундамента позволяет закрепить консольные блоки, всю конструкцию. Фундамент оформляется в виде прямоугольного блока с армированием из металла.

Фундамент из блоков

Ставится фундамент изнутри забора, куда будет открываться калитка.

Еще до момента земляных работ требуется внимательно рассчитать и перепроверить размеры для закладной части.

Правила выбора размеров такие:

• длина прямоугольника из бетона составляет половину ширины прохода;
• ширина минимум 50 см;
• глубина будет зависеть от типа грунта, его промерзания, плюс сверху еще 20 см.

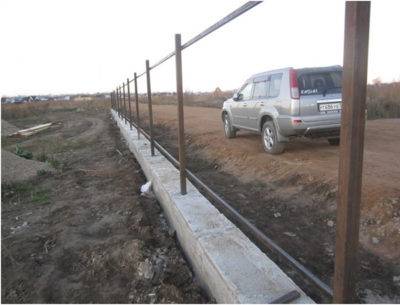

Вариант фундамента под забор

Ширина проема должна равняться 4 м. Это позволит въехать на территорию даже начинающему водителю, грузовой машине. По итогу длина составит 2 м. На территории России глубина промерзания земли в среднем составляет 140 см, значит, заглубить блок нужно на 160 см.

Намного проще соорудить фундамент только под опоры – ямы выкапываются на такую же глубину, то есть в среднем 160 см. Столбы ставятся с уровнем, заливаются раствором цемента. Без техники и помощников обойтись не получится.

Упрощенный фундамент только под опору

Этапы сооружения фундамент и основы под калитку будут такими:

• Расчет размера. Высота калитки должна равняться высоте имеющегося ограждения, ворот. Ширина – более независимая величина, но лучше не делать ее меньше 1 м, также обязательно оставлять по 2 см на зазоры двери с опорными столбами.
• Грунт выкапывается в глубину 1,3 – 1,5 м в местах, отмеченных под установку балок. Их рекомендуется сварить друг с другом нижней перекладиной, чтобы не произошло перекоса с наступлением весны.

Схематичная установка глубины опор

• Концы столбов заранее обрабатываются битумом с целью снижения рисков формирований коррозий, которую потом очень сложно брать и исправить, не затрагивая конструкцию. Нижнюю перекладину располагают под землей.
• Выставить балки, контролируя процесс уровнем, залить бетонным раствором. Время от времени в процессе заливки примешивать гравий с целью улучшения адгезии с металлом.

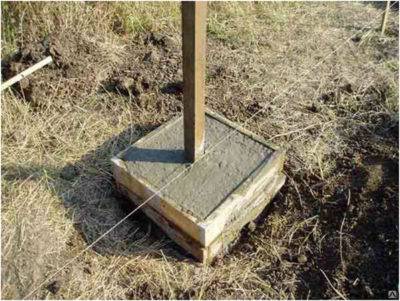

Заполнение ямы с опорой

Крепление основных элементов

Крепление основных деталей конструкции проводится в такой последовательности:

• На полотно монтируются петли, заранее для них высверливаются отверстия, также можно закрепить их способом приваривания.
• Наметить места под петли на опорах, затем усилить отмеченные области уголками.

Петли

• Между полотном двери и грунтом оставляют зазор не менее 10 см, иначе можно столкнуться со сложностью открывания зимой после заносов.
• Зафиксировать полотно в проеме.

Фиксация

• При применении врезного замка нужно в предполагаемом месте его размещения с двух сторон от профиля приварить закладные детали.
• После завершения рекомендуется дополнительно обработать все детали антикоррозийным составом.

Покраска

Сборка

Теперь стоит подробнее остановиться на сборке именно откатной конструкции. Делают это также поэтапно:

Сборка

1. Саморезами соединить профиль и каркас.
2. Надеть получившееся цельное полотно на ролики.
3. Сверху столба прикрепить скобу, которая не даст двери покачиваться в ветряную погоду.
4. К роликовой направляющей с внутренней стороны забора болтами фиксируется зубчатая направляющая.
5. С противоположной стороны устанавливается столб-ловитель, обязательно его верхняя, нижняя скоба.
6. Проводится проверка плавности движения системы.
7. Болты крепко затягиваются.
8. Проверяется правильность монтажа всех элементов конструкции.

Проверка конструкции

После завершения всех этапов работы остается поставить ручку, замок, затем дождаться затвердевания бетона и начинать пользоваться входом.

Установка ручки на дверь

Нередко возникают случаи, когда сломалась дверная ручка, а замок работает отлично и менять его целиком не целесообразно и не дешево. Большинство дорогих замков импортного производства комплектуются фурнитурой по отдельности: корпус замка, цилиндр и ручки. Поэтому, установка ручки в дверь отдельно, позволит существенно сэкономить. При установке новой ручки в дверь с замком, заказчику необходимо определиться с фирмой-производителем, цветовым решением и моделью: на планке или раздельная. Однако, если сломалась ручка на планке, то и устанавливаемая модель должна быть на планке.

Установка ручек на железную дверь имеет свои особенности:

• модель новой ручки должна быть не меньше старой, иначе останутся видны старые отверстия;
• при установке дверной ручки большей ширины необходимо просверлить новые отверстия для стяжек или винтов;
• квадрат или поворотный механизм в ручке не всегда совпадает со старыми размерами, придется обрезать.

Наши работы: Монтаж дверной ручки на планке вместо установки раздельной ручки на розетке Внимание. Главным критерием для подбора размера ручки на планке под ваш замок является межосевое расстояние между ручкой и замочной скважиной

Особенности упоров

Назначение стопоров – служить своеобразной задвижкой в открытом состоянии створок ворот. В рабочем положении упоры для гаражных ворот не позволяют ветру закрыть створку. Стержень упирается в грунт, фиксируя на месте раму. При закрывании упорный механизм поднимается и не мешает свободному движению. Магазины предлагают упор для ворот DMX 8822 350 мм и аналогичную конструкцию с коротким стержнем 250х14 мм st250.

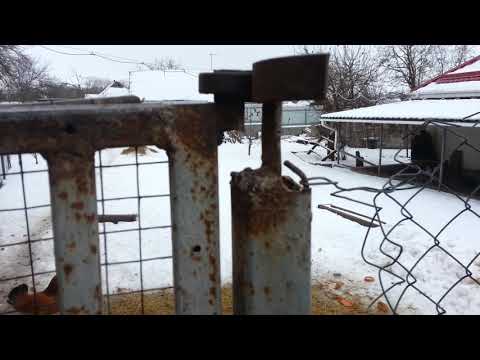

Модель на воротах

Механизмы состоят из следующих элементов:

• скоба с отверстиями для крепления к створке саморезами;
• штырь;
• пружина.

Скоба представляет круглую пластину, согнутую П-образно. Внутрь ее вставлена трубка толщиной 14 мм. К П-образной пластине она крепится болтом, выполняющим роль оси вращения. Пружина закреплена в месте прилегания скобы к двери и зафиксирована на трубке упора. На нижнем конце штыря надета резиновая накладка. В нерабочем состоянии ножка поднимается и удерживается пружиной. Упоры выпускаются с размером штыря 350 мм и 250 мм. Последняя модель с коротким штырем, дверная.

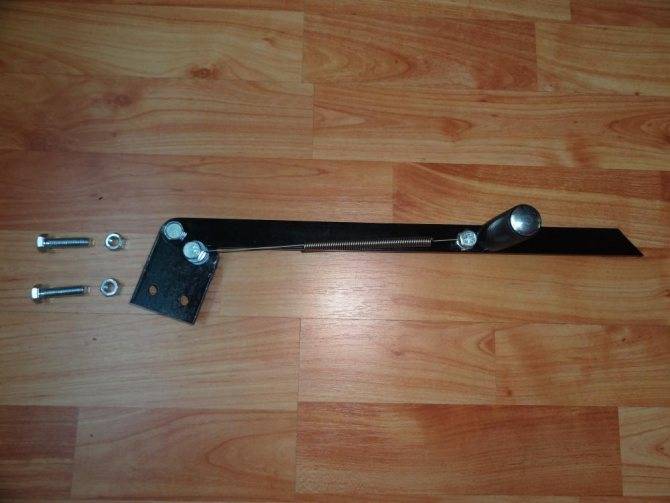

Пружинный стопорный механизм

По аналогии с готовыми моделями делается самодельный упор для гаражных ворот. Он под углом упирается в землю, не позволяя закрыться створке ворот от ветра.

Готовые антиветры имеют красивый вид, покрытие под позолоту. Их можно установить за считанные минуты. Стоимость покупки менее 500 руб. Благодаря резиновым накладкам, ножки не царапают пол и не скользят по грунту.

Самодельные стопорные конструкции для ворот гаража выглядят хуже, но прочнее покупных и способны выдержать большие нагрузки. Их можно приваривать к металлическим рамам.

Схема монтажа на ворота гаража

Покупные, а также большинство самодельных упоров не дают створке закрыться. Если ворота открыты не полностью, то ветер может распахнуть их.

Модели фирмы DMX для распашных ворот не выдерживают сильных порывов ветра и скользят по поверхности асфальта и бетона.

Заводские изделия

Производственные механизмы схожи с изготовленными собственноручно. Они тоже надёжны и просты в обращении. Однако вместо потраченного на изготовление времени, придётся расплачиваться финансами. Сейчас наиболее популярны следующие модели:

• Ручки. Могут использоваться поворотные либо нажимные. Функции у таких ручек схожи — обеспечивать открытие/закрытие ворот и фиксировать их положение в закрытом состоянии. Исключения лишь в том, что первые необходимо поворачивать, а вторые — вдавливать. Для изготовления такого механизма понадобится специальное оборудование, поэтому производят их только на фабриках, а поставляют в комплекте или отдельно.
• Накладные замки. Как понятно из названия, их устанавливают на дверь или ворота. Главное преимущество при монтаже — небольшой фронт работ. Здесь достаточно закрепить устройство на одной створке, а на вторую поставить заглушку.
• Кодовые замки. Такие защитные механизмы были популярны в подъездах многих жилых домов до наступления «эры домофонов». И действительно, достаточно нажать на 2–3 кнопки и дверь сразу откроется. Однако значительный недостаток в том, что злоумышленники могут без труда разгадать код замка, если тот используется долгое время. Поэтому рекомендуется приобретать кодовый замок, в котором также есть запор на ключ. Стоит сказать, что несмотря на недостатки и сложность в установке, такие устройства до сих пор встречаются повсеместно на воротах и дверях гаражей.

Чтобы засовы служили долго: совет

Без защиты от внешних проявлений любой запор вряд ли долго прослужит. Понадобится потайная ниша из металла или другого материала, чтобы на сам механизм не поступала влага. Применение машинного масла для смазывания рабочих механизмов будет нелишним.

Для изготовления запора для откатных ворот с калиткой нужно всего лишь точно измерить будущую конструкцию и начертить верный чертеж. Только при таких условиях защелку изготовит любой мастер, имеющий набор необходимых инструментов для точных работ.

Пример задвижки из дерева

В случае если замок, который понравился, изготовить своими силами не удалось, можно всегда обратиться в надежную компанию, где за вполне доступную цену сделают качественный монтаж запора.

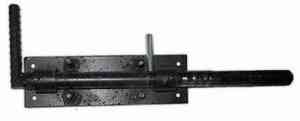

Изготовление шпингалета

Шпингалеты служат в качестве дополнительной защиты участка от проникновения посторонних в ночное время или когда все хозяева находятся дома.

Шпингалеты закрывают калитку с одной стороны.

Простейшее устройство состоит из нескольких деталей:

• корпуса-направляющей;
• засова;
• ответной планки;
• ручки для манипуляций;
• ограничителя хода.

Изготавливают шпингалет из подручных материалов: металлической пластины, подходящего отрезка гладкой арматуры. Для крепления понадобятся саморезы, шурупы или болты с гайками.

Алгоритм работы:

1. Замеряют расстояние между створкой калитки и противоположным столбом, чтобы вырезать рабочий орган необходимой длины. Размеры выбирают таким образом, чтобы у засова был достаточный запас хода, и он минимум на 2 см перекрывал ответную планку в закрытом состоянии.
2. Соединяют детали шпингалета сваркой.
3. Приваривают ограничитель хода, чтобы детали задвижки не выпадали из корпуса.
4. Окрашивают детали.
5. Монтируют шпингалет на дверь.

Устройство готово к работе.

Двусторонний шпингалет

Если калитка изготовлена из металлического профиля, засов можно скрыть внутри поперечины. Для этого в трубе вырезают необходимые отверстия для хода ручки. Такую же прорезь выполняют в профнастиле.

Заканчивают работу привариванием ручек изнутри и снаружи калитки.

Недостаток в том, что закрываться дверь на замок не будет, тем самым путь на участок окажется свободен для любого человека. В то же время такие запоры надёжно фиксируют калитку от воздействия животных и ветра.

Шпингалет может закрываться на навесной замок, для чего на него приваривают проушины.

Делаем запорный механизм собственноручно

Можете самостоятельно соорудить запор для калитки в домашних условиях. Для удобства рекомендуется использовать самый простой механизм в виде горизонтальной щеколды на пружинной основе.

Перед тем как приступить к делу, определите место на калитке для монтажа задвижки, с помощью рулетки и карандаша обозначьте точные пометки. Теперь начертите схему будущей конструкции, наиболее полный и понятный рисунок представлен ниже.

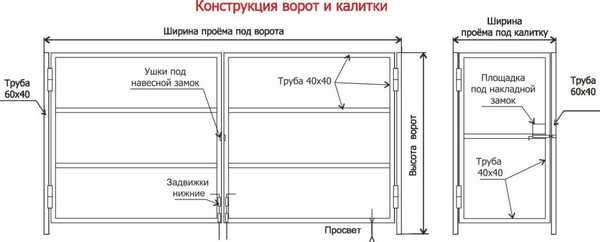

Схема засова на ворота

Затем подготовьте все необходимые материалы и инструменты, такие как:

• металлические пластины подходящего размера;
• стальной стержень с ушком;
• пружина;
• тиски;
• ножовка по металлу;
• молоток, отвертки или гаечные ключи;
• шуруповерт, дрель, сварочный аппарат.

Вначале вам следует смастерить каркас запора. Для этого возьмите металлическую пластину и приварите к ней держатели для стержня. Затем укрепите на стержне ручку и вставьте его вместе с пружиной в готовый каркас. Теперь пришло время заняться монтажом готового изделия.

Если у вас металлическая калитка, прикрепите к указанному месту замок с помощью сварочного аппарата или затяните крепления винтами и гайками.

Ну а если у вас деревянные ворота можно применить монтаж на саморезах. Напротив запорного стержня в соответствующем месте несущего столба или профиля ворот проделайте отверстие для фиксации затвора в закрытом состоянии.

Засов на железные ворота

Теперь ваш затвор практически готов. Однако, вы сможете его отворять только с внутренней стороны, поэтому лучше соорудить торсионный механизм. Для этого возьмите тонкий металлический трос нужной длины, проделайте для него небольшое отверстие в боковой нижней части ворот.

Прикрепите трос к ушку задвижки, протяните его на внешнюю сторону через отверстие и закрепите где-нибудь в закрытом месте. Потянув за него, вы сможете открыть калитку с внешней стороны.

Итак, в самостоятельном изготовлении и монтаже этой важной детали нет ничего сложного. Главное, перед началом работ нужно сделать точные замеры места для монтажа будущего изделия, правильно составить схему конструкции и иметь при себе определенный набор инструментов и материалов

Главное, перед началом работ нужно сделать точные замеры места для монтажа будущего изделия, правильно составить схему конструкции и иметь при себе определенный набор инструментов и материалов

Главное, перед началом работ нужно сделать точные замеры места для монтажа будущего изделия, правильно составить схему конструкции и иметь при себе определенный набор инструментов и материалов.

Пружина

Плюсами конструкции являются:

1. Цена. Стоимость пружин для уличных калиток начинается от 80 рублей, хотя прежде всего стоит заглянуть на балкон или в гараж, возможно, там завалялось несколько экземпляров.
2. Простота. Механизм состоит из одной детали, установить пружину можно буквально на любой тип двери без дополнительных креплений.

Пружина — элементарное приспособление для возврата дверцы в исходное положение

Однако такое устройство далеко от совершенства. Закрытие двери происходит шумно, калитку приходится придерживать, а скорость закрытия зависит от силы ветра. Все эти проблемы решает доводчик.

защелка на калитку своими руками .

Защелка на калитку своими руками.

Нажми для просмотра	Сделал на даче новую калитку и простую самодельну ю запорку-за елку.       Тэги:

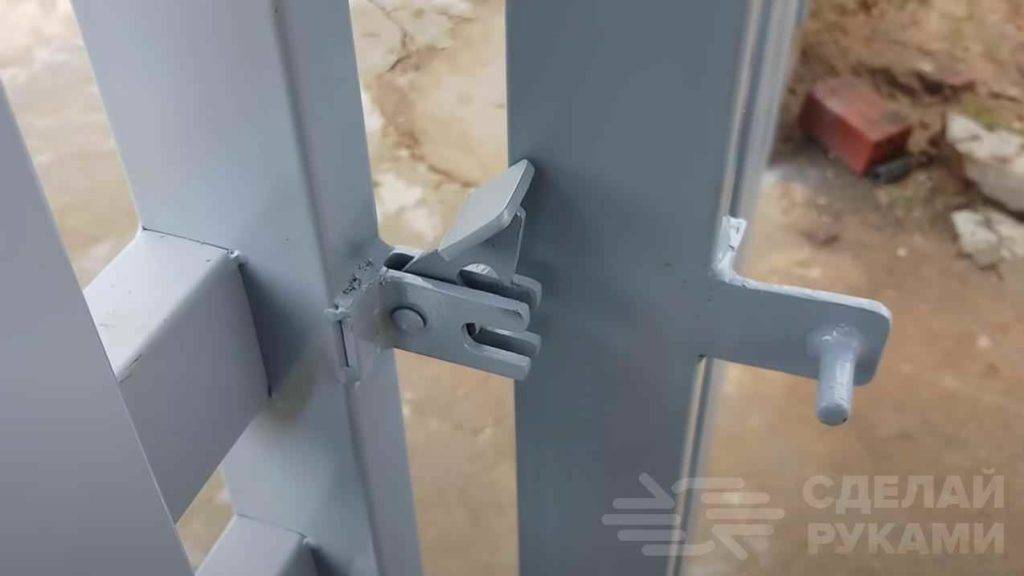

Защёлка на калитку простая в исполнении

Нажми для просмотра	На этом видео представля ю как я за полчаса сделал защёлку на калитку своими руками или же засов (замок)…       Тэги:

Секрет на входной калитке во двор, потайной секретный замок.

Нажми для просмотра	Видео о скрытом замке без ключа во входной калитки во двор. Секреты замка калитки.       Тэги:

Калитка с секретом своими руками.

Нажми для просмотра	Калитка с секретом – очень удобно на практике. Проверено! Не обязательн о писать в комментари ях о том как…       Тэги:

Просто закрыто. Но открыто. (ЛАЙФХАК от IV. Мне интересно)

Нажми для просмотра	Несложная защелка для калитки системы свой – чужой. Одна подвижная деталь, эффективна я работа. Для…       Тэги:

замок на калитку

Нажми для просмотра	видео о сделанном своими руками замке на калитку.       Тэги:

ЗАЩЁЛКА для калитки

Нажми для просмотра	П̲о̲д̲п̲и̲ с̲ы̲в̲а̲е̲ м̲с̲я̲ ̲,̲ ̲ч̲т̲о̲б̲ы ̲ ̲н̲е̲ ̲п̲о̲т̲е̲р ̲я̲т̲ь̲с̲я ̲ ̲:̲)̲ ̲ …       Тэги:

Автоматическая защелка на калитку

Нажми для просмотра	Совсем просто но, срабатывае т чётко и надежно фиксирует.       Тэги:

Сугробы в гараже или защелка для ворот?

Нажми для просмотра	Надоело постоянно выгребать зимой снег из гаража. От порывов ветра гаражные ворота потеряли геометрию.. .       Тэги:

Защелка на калитку (шариковая)

Нажми для просмотра	Это скорее ответ понтовому блогеру у которого все Львы Толстые и на “вот”. По сути все старо как мир. Но лучше…       Тэги:

Автоматическая защелка для гаражных ворот

Нажми для просмотра	Из ничего, за 30 минут, толковый атрибут для гаражных ворот, калиток, технологич еских дверей.       Тэги:

Задвижка. Оригинальная идея.

Нажми для просмотра	Очень простая, надежная полуавтома тическая задвижка своими руками.       Тэги:

Эксклюзивная защёлка на калитку своими руками.

Нажми для просмотра	Иногда нужно мыслить не так как все,- нестандарт но.       Тэги:

изготовление защелки на калитку

Нажми для просмотра	изготовлен ие защелки на калитку.       Тэги:

Простая защёлка из метала на двери своими руками

Нажми для просмотра	Простая защёлка из метала на двери своими руками Подписывай тесь на канал , ставьте лайки и оставляй…       Тэги:

Двери и защёлка.

Нажми для просмотра	Это может вам пригодится в гараже.       Тэги:

Защелка на калитку без лишних движений

Нажми для просмотра	На этом видео мы показываем как легко и быстро изготовить из материалов который каждый может найти у себя…       Тэги:

ВЕЧНАЯ ЗАЩЕЛКА НА ВОРОТА ГАРАЖА , ДВЕРИ , КАЛИТКИ

Нажми для просмотра	Снимаю как я сделал замок на калитку с секретом.       Тэги:

Замок на калитку от честных людей.The lock on the gate

Нажми для просмотра	Как сделать засов своими руками на дверь, калитку, ворота.Вре енная дверь быстро и просто.       Тэги:

Временная дверь. Засов своими руками.” rel=”spf-prefetch

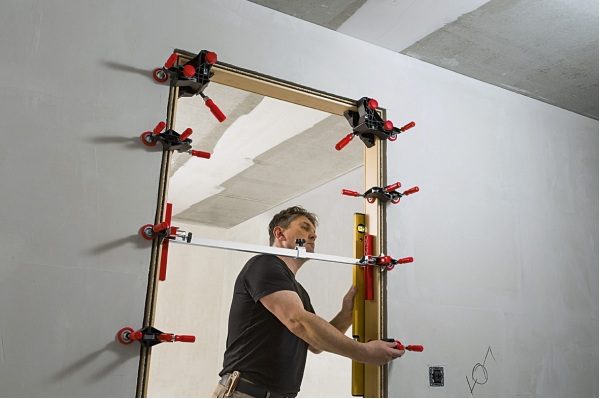

Какие инструменты требуются для установки дверей

Приобретать инструмент для установки межкомнатной двери лучше фирменный, ведь от него зависит качество выполненной работы.

Перед тем, как установить дверь, выберите инструменты и расходные материалы:

• анкерные болты Ø 12 мм * 130 мм под гайку 15 мм;
• сверло Ø 2,5 мм;
• торцевой ключ-головка по размеру анкерных болтов;
• перфоратор или бур;
• гвоздодер;
• шуруповерт;
• отвертки;
• молоток.

Также понадобятся:

• профессиональная или бытовая монтажная пена (1-2 баллона в зависимости от ширины монтажного шва);
• монтажные подкладки и распорные клинья;
• пузырьковый строительный уровень;
• измерительная рулетка;
• бытовой пульверизатор;
• сегментный строительный нож;
• карандаш.

С таким набором можно установить входные двери любой сложности.

Электромагнитные запоры

Если есть возможность подвести к калитке постоянное напряжение 12 Вольт, своими руками можно изготовить электромагнитный замок. Для этого применяют автомобильные активаторы дверей

Важно уточнить, при подаче или снятии напряжения активатор перемещает шток замка

Устройство необходимо установить скрытно под обшивку калитки или в какой-либо корпус для защиты от осадков и обледенения.

Используя ненужную или самую дешёвую автомобильную сигнализацию, делают замки с дистанционным открыванием.

Электрический магнит замка срабатывает при подаче напряжения от блока управления или работает от скрытой кнопки.

Недостатком конструкции является невозможность замозащёлкивания — при каждом закрытии необходимо активировать перемещение штока активатора.
