Петли для распашных ворот и калиток

Усовершенствованные петли в форме капли на опорном подшипнике

Сегодня такая каплевидная фурнитура получила еще одну не малозначительную особенность. Теперь створки регулируются и по высоте крепления. Такую особенность шарнир приобрел благодаря применению следующих коррективов в производстве:

нижняя половина фурнитуры, как и верхняя, теперь полая, но имеет сквозное отверстие;
нанесение резьбы в отверстии нижней детали снизу;
петлевой стержень в полости нижней детали плотно упирается во вкрученный в резьбу снизу винт;
применяется промежуточный фланец между роликоподшипником и шарнирным элементом.

Благодаря последней особенности полотнище приваривают и регулируют по высоте или выполняют компенсацию усадки за эксплуатационное время.

Инструкция по установке петель на гаражные ворота

Рассмотрим установку на примере самой распространенной цилиндрической петли на шарикоподшипнике. Сначала надо приварить ушки к петлям, на которые и будем крепить их к полотну и коробу ворот:

вырезаем болгаркой металлические пластины ушки по размеру петель, которые усилят жесткость крепления;
две крепежные пластины кладем горизонтально, зазор между ними 2 – 3 мм;
по центру между пластинами укладываем петлю;
крепим с двух сторон петлю к пластинам сваркой;
аналогично готовим и все остальные петли ворот;
теперь надо выставить строго по уровню ворота и закрепить их подпорками.

Очень важно при установке выставлять петли строго по уровню, поэтому лучший вариант лазерный уровень, а не обычный водяной

прикладываем петли и отмечаем места крепления на полотне и на каркасе ворот;
начинаем приваривать петли с нижней петли, сразу шов не свариваем, а лишь прихватываем, чтобы была возможность выставить по уровню;
порядок точечной сварки на прихватке – верх, низ, центр;
вначале крепеж привариваем к полотну, а потом к коробу ворот;
еще раз выставляем ворота и проверяем на свободное открытие и закрытие.

Если все нормально, то можно окончательно приварить петли горизонтальным и вертикальным сплошным швом. Вертикальный шов – движение всегда снизу вверх.

Проще, но не надежней, сначала приварить петли к каркасу ворот, а потом выставлять створки и приваривать верхнюю часть петли. Проще и понятней посмотреть процесс на видео инструкции и послушать важные рекомендации профессионалов.

Монтаж шарниров

Шарниры крепятся к воротам с помощью сварки или прикручиваются болтами, саморезами. И в том, и в другом случае навесы фиксируются на столбах и передней части створок.

Монтаж шарниров с помощью сварки

Работу по привариванию шарниров к воротам производят следующим образом:

Ворота выкладывают на ровную поверхность и отмечают места крепления навесов.
Петли смазывают солидолом или маслом.
Берут створку и ставят ее по отвесу в вертикальном положении.
С помощью точечной сварки прихватывают две части петли.
Проверяют расположение осей петель и прихватывают верхнюю петлю.
Смотрят на наличие зазоров и щелей, качество хода створок. Если все в порядке, то петли приваривают окончательно.
Все места сварки зачищают угловой шлифовальной машиной и окрашивают в тон основного полотна.

Валерий
дизайнер

В процессе приваривания подвижных деталей следует помнить о технике безопасности и следить за прохождением тока. Производить соединение лучше всего с помощью крестовой варки, чтобы шов был крепче, а погрешности, сделанные во время крепления, были менее заметны.

— Валерий дизайнер

Монтаж шарниров с помощью болтов или саморезов

Для тех, кто хотя бы раз устанавливал дома межкомнатные двери, прикрепить к воротам петли с помощью саморезов не составит труда. Ведь оба эти способа схожи между собой.

Процесс врезки петель в межкомнатные двери

Монтаж петель производят в следующей последовательности:

Сначала петли прикрепляют к передней части полотна с помощью саморезов.
После этого ворота укладывают вместе с опорными столбами на ровную поверхность и отмечают места для монтажа вторых частей петель.
При необходимости на воротах делают углубления для размещения механизма.
Ворота крепят с помощью саморезов на опорные столбы.

Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com

Болтами или саморезами прикрепляют петли к малогабаритным воротам с небольшой массой. Исходя из размеров ворот, каждую створку можно навесить на две, три или даже четыре петли.

— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

Как врезать петли в деревянную дверь

Врезку петель в деревянную дверь можно выполнить своими руками и совсем не обязательно вызывать на дом мастера. Перед тем, как врезать петли, дверное полотно необходимо подогнать по коробке, то есть сделать ровные и достаточные зазоры по ширине и высоте. Как правило по ширине двери зазоры с обеих сторон не должны быть меньше 3мм. иначе со временем дверь начнет цепляться за коробку и придется ее пристрагивать. Оптимальными считаются зазоры:

По ширине двери. Со стороны петель 2-3мм. Со сторы замка 3-4мм.
По высоте. Вверху не менее 3-4мм. Внизу 4-6мм (для входных дверей) и 3-4мм для межкомнатных. Нижний зазор как правило делается немного большим верхнего в силу того, нижняя часть полотна наиболее подвержена механическим воздействиям, влаге, что в свою очередь может вызвать разбухание доски и уменьшение общей величины зазора.

Если дверное полотно и коробка покупались в магазине и последующей возможности подгонки двери по зазору нет, то коробку необходимо собирать уже с учетом будующих зазоров. Если у вас есть возможность подогнать дверь и ее конструкция и отделка это позволяет сделать, тогда лучше воспользоваться электрическим рубанком.

Так же заранее определитесь и с тем, в какую сторону будут открываться у вас двери, ибо петли различаются:

Если дверь будет открываться в влево, петли соответственно будут левые и наоборот.

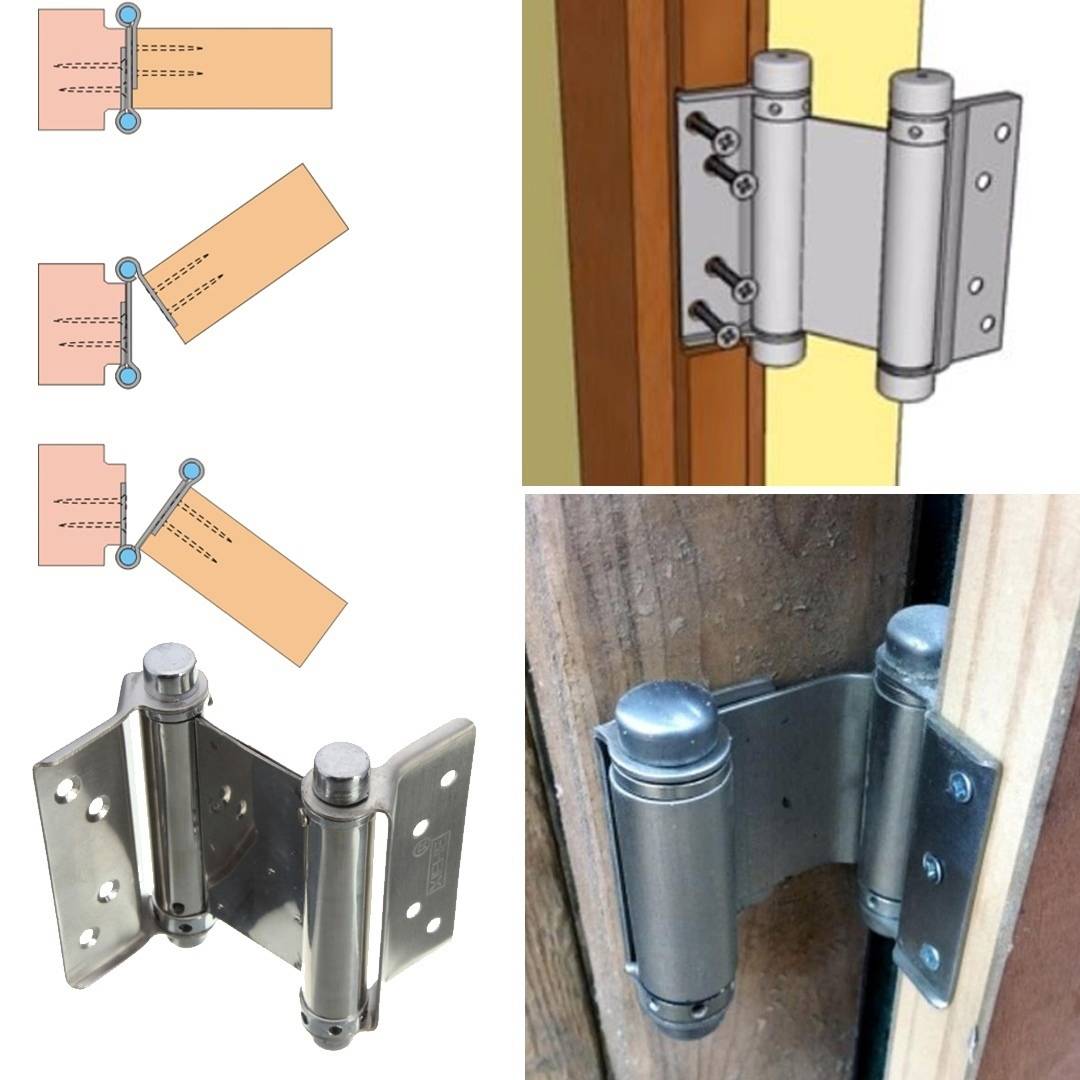

Так же можно взять универсальные петли, которые работают и на левую, и на правую стороны.

И так, коробка собрана и дверь подогнана по размеру. Теперь можно приступать к врезке. Порядок врезки петель выглядит следующим образом:

Первым делом врежем петли непосредственно на дверное полотно. Для этого необходимо выполнить разметку. Выставляем петлю ровно за под лицо с плоскостью двери и очерчиваем ее контур карандашом. Высота от верха как правило берется в размере двух полных петель. То есть прикладываем петлю к верху полотна и отбиваем два таких же отрезка по ее длине и на третьем уже будет непосредственно врезка.
Очерченный контур петли при необходимости подправьте с помощью угольника, после чего продублируйте полученный контур острым угловым ножом, сделав неглубокий надрез. Надрез нам понадобится при последющей фрезеровке паза, чтобы небыло сколов волокна.
Таким же образом сделайте разметку нижней петли.
Теперь можно приступать к фрезеровке. Чтобы сделать паз нам понадобится ручной фрезер с пальчиковой фрезой. Величину выборки делаем равной по толщине петли. Если ручного фрезера в вашем арсенале не имеется, то паз выдалбливаем стамеской, которую предварительно остро заточите.
После того, как паз сделан, подправьте его ножом, подогнав петлю, чтобы она садилась без перекоса.
Плоскость посаженной петли должна быть на одном уровне с плоскостью ребра двери. Если петля села не глубоко, утопите глубину паза. Если петля наоборот глубоко сидит, то есть паз получился несколько глубже, то под петлю положите обычную картонку, например от коробки с петлями. Добейтесь одинаковой глубины посадки обоих петель, тем самым вы добьетесь ровного зазора между дверью и коробкой.
Закрепите петли саморезами. Как правило в стандартной комплектации петель, саморезы подобраны под цвет, но их качество несколько ниже, шляпки выполнены из мягкого металла. Прежде, чем их вворачивать необходимо засверлить тонким сверлом отверстия. В первую очередь крепите крайние саморезы. При крепление, соблюдайте равномерность, чтобы петля сидела без перекосов.

На следующем этапе необходимо врезать петли в дверную коробку. Для этого проделайте следующее:

Положите дверное полотно в коробку и выставите равномерные зазоры. Дверная коробка должна лежать на ровной плоскости и не играть.
Оденьте вторые части петель и на коробке отметьте их размеры.
Снимите петли и дверное полотно.
К полученным отметкам на коробке приложите петли и очертите их контур.
Так же продублируйте контур острым ножом и фрезеруйте паз. Глубину выборки пальчиковой фрезы делайте равной глубине четверти коробки плюс толщину петли. Полученный паз почистите стамеской, прикиньте петли, при необходимости подгоните его под размеры петли.
Закрепите петли на крайние саморезы. Крепить на все пока нет необходимости, так как еще будет требоваться регулировка и возможно петли придется снимать.

После врезки возможно придется немного подрегулировать зазоры. Регулировка выполняется на петлях коробки, вот для этого мы их крепили только на два самореза. Вся регулировка сводится к перемещеню петель — утапливание или наоборот подъем, перемещение вверх или вниз, если дверь цепляется за края коробки верхним или нижним торцом. После регулировки затяните оставшиеся саморезы крепления. На этом процесс врезки петель в деревянную дверь завершен, можно приступать к установке.

Основные виды шарниров

Технический прогресс не стоит на месте. Если еще несколько десятилетий назад фурнитура для ворот была примитивной и однообразной, то сегодня на полках магазинов можно найти множество различных видов шарниров, которые отличаются друг от друга материалом изготовления, строением, размерами и некоторыми другими особенностями.

Цилиндрические с подшипником (шариком)

Такие шарниры имеют форму цилиндра, состоящего из двух частей. На верхней половине цилиндра есть штырь, на нижней — отверстие с подшипником. Верхняя часть со штырем вставляется в отверстие и опирается на подвижный шарик. За счет этого петли легко открываются и закрываются.

В некоторых моделях шарик расположен посередине петли и две части цилиндра скользят по нему, обеспечивая плавное открытие и закрытие створок.

Цилиндрические петли с подшипником крепятся к створкам с помощью сварки. Каждая такая петля выдерживает вес не более 400 кг, поэтому данный вид креплений подходит исключительно для легких распашных ворот. На массивных воротах они прослужат недолго и быстро выйдут из строя.

Цилиндрические с крыльями (усиленные)

Петля цилиндрическая с крыльями

Эти петли представляют собой усовершенствованный вариант цилиндрических шарниров с подшипником (шариком).

Они имеют улучшенную конструкцию и отличаются наличием дополнительной пластины крепления, которая более равномерно распределяет нагрузку по петлям.

Несущая способность шарниров с крыльями увеличена за счет более прочного металла и усиленных стенок. Каждая петля легко выдерживает нагрузку до 600 кг, что делает ее пригодной для установки на тяжелых воротах.

Сквозные (навесные)

Навесные шарниры по ряду причин нельзя монтировать с помощью сварки. Для установки таких петель насквозь просверливают опорную колонну ворот, а затем вставляют в полученное отверстие штырь и закрепляют его с помощью саморезов и гаек. Существуют варианты навесных шарниров с более сложным строением.

Сквозные шарниры рассчитаны на скромную нагрузку, которая не превышает 200 кг. Они могут быть левосторонними или правосторонними. Для защиты штыря от вынимания снизу устанавливают заглушку. Если ее нет, то сверху на штырь приваривают специальный ограничитель.

Накладные

Накладной шарнир

Это самый востребованный тип шарниров, который пользуется популярностью у покупателей благодаря своей прочности, высокой надежности и износостойкости.

У накладных петель есть одно солидное преимущество — они не скрипят при открывании.

Такая фурнитура полностью принимает на себя нагрузку и не позволяет воротам провисать. Кроме того, она обеспечивает повышенную защиту от взлома.

Трехсекционные накладные (магнитные)

Петля трехсекционная для массивных ворот

Их применяют для очень массивных, крупных ворот. Шарниры отличаются высокой износостойкостью, не скрипят во время открывания и закрывания ворот, имеют хорошую защиту против взлома.

В центре шарниров находятся два стержня, направленных в противоположных направлениях. Стержни надежно крепятся с помощью сварки.

Скрытые

Чертеж скрытого шарнира

Скрытые шарниры имеют особую конструкцию, благодаря которой их можно легко спрятать за закрытыми воротами. Эти элементы крепятся к боковой части опорных столбов и внутренней части рамы.

Скрытые шарниры имеют высокую защиту от взлома, поскольку их можно демонтировать только с помощью специальных инструментов.

Форма и крепление петель на распашные ворота

Современный вариант завеса

Внешний вид завес может быть самый разный, выбор зависит от индивидуальных характеристик ворот. Выделяют следующие формы:

Для того чтобы прикрепить завесы к воротам, необходимо обзавестись строительными инструментами. А именно, сварочный аппарат при выборе такого вида крепления, шлифовочная машинка, уровень, молоток и неплохо иметь рулетку. Когда под рукой есть все необходимое, можно уверенно переходить к креплению завесов.

Лучше всего использовать горизонтальный метод, для того чтобы легче разметить места для приваривания или прикручивания петель

Важно вымерять все размеры, чтобы они соответствовали требованиям ГОСТ. Необходимо обеспечить в каркасе проем створок с зазором не менее 2 миллиметров

Перед непосредственной работой, завесы смазывают солидолом. Далее следуют сварочные работы. Завесы должны привариваться навстречу друг другу, таким хитрым приемом можно предотвратить опасность снятия ворот с каркаса. После крепления нижнего завеса можно переходить и к верхнему

Здесь важно контролировать размеры в соответствии с требованиями ГОСТ. Не должно быть зазоров между полотнами, и следует всегда контролировать плавность хода

Петли для распашных ворот привариваются намертво одним сплошным швом, благодаря такому подходу обеспечивается надежная фиксация конструкции. Необходимо защитить сварочные швы от разрушения. Заключительный этап − закрасить петли под цвет распашных ворот.

Тонкости установочных процедур

Для ворот гаража петли можно установить самостоятельно. Всего существует 3 способа крепления петель к воротам:

При помощи сварки. Это наиболее надежный способ. Петля просто приваривается к створке и раме. Рекомендуется использовать усиление в виде пластин для повышения надежности крепления.
Болтовым соединением. Применяется такой способ в случаях, если нет возможности воспользоваться сваркой или нет такой необходимости. Петли имеют несколько отверстий, через которые они крепятся к раме и створкам болтами. С обратной стороны болты фиксируются гайками. Недостаток состоит в том, что головки болтов можно сбить зубилом или срезать.
С использованием саморезов по металлу. Если створки изготовлены из тонкого металла, то допускается их крепление на саморезах по металлу. Такие саморезы оснащены сверлами, имеют шестигранные головки для удобства закручивания. В этом случае детали должны иметь лепестки с просверленными в них отверстиями.
С использованием саморезов по дереву. Применяются исключительно в тех случаях, когда ворота деревянные.

Особенности распашных ворот

Список преимуществ, которыми обладают распашные ворота, достаточно велик. Они практичны и долговечны. К основным плюсам таких конструкций стоит отнести:

Простота изготовления. Соорудить створки своими руками достаточно просто. Для этого понадобится просто сбить между собой доски, закрепить на раме листы металлопрофиля или прутья арматуры.
Удобство. Комфортность открытия – одно из основных достоинств, благодаря которым такие конструкции завоевали всеобщую популярность. Также распашные ворота крайне редко ломаются.
Вариативность установки замков. Для конструкций распашного типа можно использовать запорные устройства, совершенно разные по своему типу и функционалу.
Простота автоматизации.
Возможность контролировать радиус открытия створок.
Невысокая стоимость материалов.

В списке недостатков находится только одно обстоятельство – распашные ворота во время открытия занимают достаточно большое пространство. Оно должно быть всегда свободным.

Характеристики профнастила — достоинства и недостатки

Профилированные листы производят в заводских условиях по технологии холодного ката из стального листа. Лист оцинковывается с двух сторон, и это защищает его от воздействия внешних факторов и коррозии. В целях декоративности и дополнительной защиты профнастил также покрывают тонким слоем полимера самых разных расцветок.

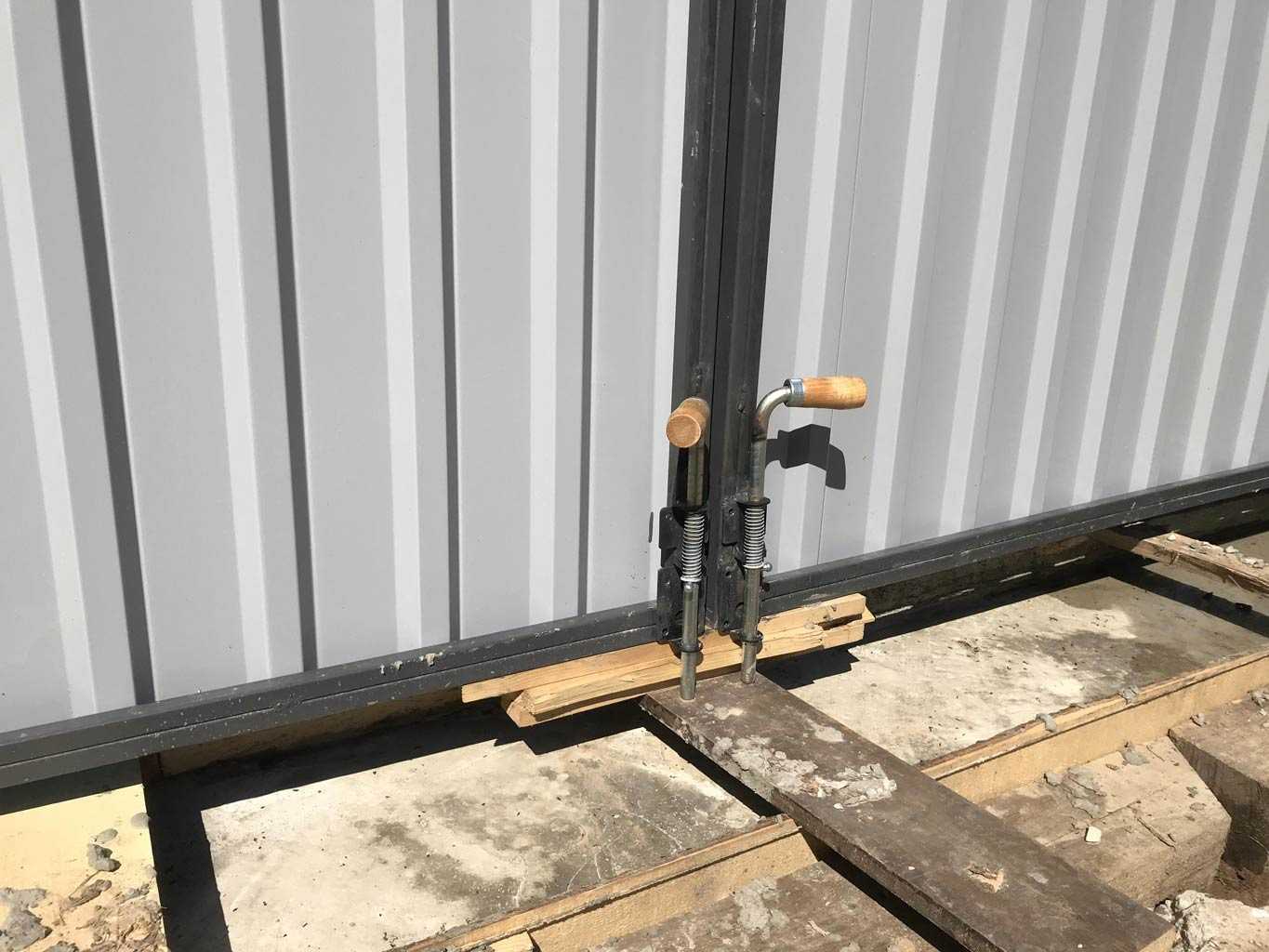

Ворота из профнастила можно украсить коваными элементами

Профлист обладает разнообразными преимуществами:

долговечность. Качество материала обеспечивает срок службы до 50 лет;
внешний вид. Изделия из профнастила смотрятся основательно и привлекательно, хорошо сочетаются с любым материалом. Благодаря широкой гамме текстур и расцветок можно экспериментировать с дизайном изделия;
небольшой вес и, соответственно, малая нагрузка на опоры. Эта особенность облегчает доставку и монтаж материала. Более того, для лёгкой обшивки не требуются массивные опорные столбы, что сокращает затраты;
простота в уходе и эксплуатации. Ворота из профилированного листа не нуждаются в покраске, не выгорают и не тускнеют от воздействия погодных факторов;
доступная цена. С учётом вышеперечисленных характеристик стоимость материала в сравнении с другими подкупает.

Недостатками можно считать:

необходимость свободного места для открывания;
вероятность стукнуть створкой автомобиль;
повышенную ветровую нагрузку в регионах со сложными метеоусловиями.

Помимо профлиста, для создания ворот понадобится профилированная труба прямоугольного сечения. Конструкция представляет собой прямоугольную раму из профиля, к которой крепятся створки из профлиста. Размер створок определяет вид транспорта, который будет проезжать через ворота. Если это легковая машина, то достаточно общей ширины 3–4 м. Для грузового автомобиля воротный проём должен быть не меньше 5 м.

Какие же выбрать?

Исходя из этих данных, опирайтесь при выборе на материал полотна, вес и размеры. Вы можете взять крепление с максимальным весом 200 кг и поставить их на ворота потяжелее, но тогда они быстро выйдут из строя. По этой причине советуем устанавливать универсальные модели, которые выдержат любой вес

Немаловажно и расположение петель. Самые распространенные – внутренние и скрытые

Петли для распашных ворот должны выполнять следующие функции:

Обеспечить открытие без шума.
Удерживать полотно так, чтобы не было провисаний.
Легкое проворачивание петель.
Высокая износостойкость.
Устойчивость ко взломам.

Идеальный вариант – петли, в которых есть шарик и подшипник. Такие модели отличаются высоким качеством и длительным сроком эксплуатации. Не менее хорошо регулируемые модели благодаря удобству. Еще выбор петель может быть обусловлен, прежде всего, привлекательным внешним видом. К примеру, оформленные под старину петли с инкрустацией резьбой или коваными элементами.

Иногда возникает ряд вопросов по отличительным особенностям для ворот и калитки. Они не сильно отличаются друг от друга, так как на калитку их выбирают по функциональным особенностям воротных петель.

Выбираем форму петель

Современные петли для ворот изготавливаются в различных форм-факторах, которые имеют как достоинства, так и недостатки. Можно классифицировать гаражную фурнитуру на три вида:

Цилиндрические. Наиболее распространенный выбор несмотря на свой довольно непривычный вид. Для установки таких петель необходимо использовать сварку, причем перед привариванием петель требуется приварить ушки для их надежного крепления.
Квадратные. Такие петли очень легко и надежно привариваются к основанию за счет большой площади контакта поверхностей благодаря своей квадратной форме.
Шестигранные. Петли, которые не нашли широкого применения на практике, однако их все же можно встретить в продаже. Мало чем отличаются от круглых, для их приваривания также потребуется заняться предварительным привариванием ушек для установки петель.

Петли разной формы

Каплевидные. Такая форма присуща только петлям с подшипником. Помимо эстетичного внешнего вида, данный тип отличает два неоспоримых достоинства – равномерный сварочный шов и удобство в установке, которые достигаются за счет особой формы.

Каплевидное сечение петли с подшипником

Петли-стрелы. Могут использоваться на как на воротах из дерева, так и на металлических изделиях. Особая форма позволяет петле иметь запас прочности, а также придает ей достаточно колоритный внешний вид.

Виды петель-стрел

Из представленных форм-факторов петель лучшим вариантом будет цилиндрическая гаражная петля с шариком. Несмотря на необходимость проведения дополнительных работ при монтаже, такие петли отличаются хорошими эксплуатационными характеристиками и надежностью.

Монтаж петель: особенности крепления

От того, насколько качественно прикреплены пели, зависит и общий срок эксплуатации калитки или ворот.

Схема крепления петли

Существует только два основных способа монтажа:

с помощью сварки;
с помощью саморезов.

Когда дело касается калиток, то сварка – это чаще всего необходимый этап. На нем к основе привариваются ушки – металлические пластины, благодаря которым будет происходить крепление с помощью саморезов.

Если речь идет о полностью металлических конструкциях, то крепления можно приварить прямо к столбам – это не только обеспечит дополнительную взломоустойчивость, но и повысит надежность.

Пример приваренной петли

Сам принцип варки прост. Для этого нужно:

аппарат для сварки;
сухие электроды с диаметром 3;
щетка для металла.

Также потребуются средства защиты.

Сначала крепится одна часть навеса, после чего с помощью измерений определяется место крепления второй части. Для удобства можно приложить полотно к проему, обеспечив ему поддержку с помощью деревянного бруска нужного размера.

К саморезам стоит прибегать только в том случае, если материал крепления не оставляет возможности приварить ушки, или же сама петля имеет иной способ монтажа. В зависимости от размера, процесс установки может быть как полностью аналогичен установке петель на межкомнатные двери, так и иметь некоторые отличия. К примеру, для некоторых случаях используются «нахлесты» – удлиненные ушки, которые увеличивают площадь удержания полотна. Являются необходимостью для тяжелых полотен из дерева или металла.
