Как построить смотровую яму своими руками в гараже быстро и недорого?

Продуманная планировка котлована — залог успеха

Если гаражное помещение небольшое само по себе, то вариантов расположения будет не так уж много. В таком случае яма может находиться только в одном месте — там же, где припаркован автомобиль во время стоянки. Если размеры помещения позволяют, то можно продумать отдельную рабочую зону для транспортного средства и отдельные участки для хранения инструментов.

Конечно, чтобы получилась отдельная смотровая яма в гараже, размеры у него должны быть подходящими. Зато это обеспечивает один очень полезный эффект: под днищем нет постоянной влажности, так что снижен и риск ускоренной коррозии. А между тем высокая влажность — главный недостаток ямы, ведь располагается она обычно ниже уровня грунта.

Размеры самой ямы также следует продумывать заранее. Два фактора, которые на это влияют:

• размеры транспортного средства, которое предполагается хранить, осматривать и обслуживать;
• комплекция и рост владельца автомобиля — вопреки стереотипам, также значимые показатели.

Важно, чтобы проводить техосмотр и техобслуживание было удобно. Классические размеры ямы планируют примерно следующим образом:

ширина — от 0,7 до 0,9 метра, чуть меньше или чуть больше в зависимости от ширины транспортного средства и расположения его колёс;
длина — столько же, сколько составляет в длину само транспортное средство, плюс ещё примерно метр, чтобы было проще маневрировать;
высота — важно, чтобы стены были хотя бы на пятнадцать, а лучше на двадцать сантиметров выше, чем составляет рост автовладельца, в таком случае пригибаться и сутулиться точно не придётся.

Продумывая, как сделать смотровую яму в гараже, нужно учитывать каждую мелочь

В частности, важно принимать в расчёт, каким именно будет спуск — по стационарным ступенькам или же по приставной лестнице. Если пользоваться ямой предполагается всего по несколько раз ежегодно, то следует заняться изготовлением специальной крышки — её можно будет опереть на рейку для подстраховки

Многие владельцы, продумывая планировку, предусматривают для инструмента и расходных материалов отдельные ниши внутри ямы. Это позволяет, проводя в котловане ремонт авто и плановое обслуживание, не отвлекаться: всё, что может потребоваться в процессе, располагается в неглубоких нишах, то есть всегда под рукой.

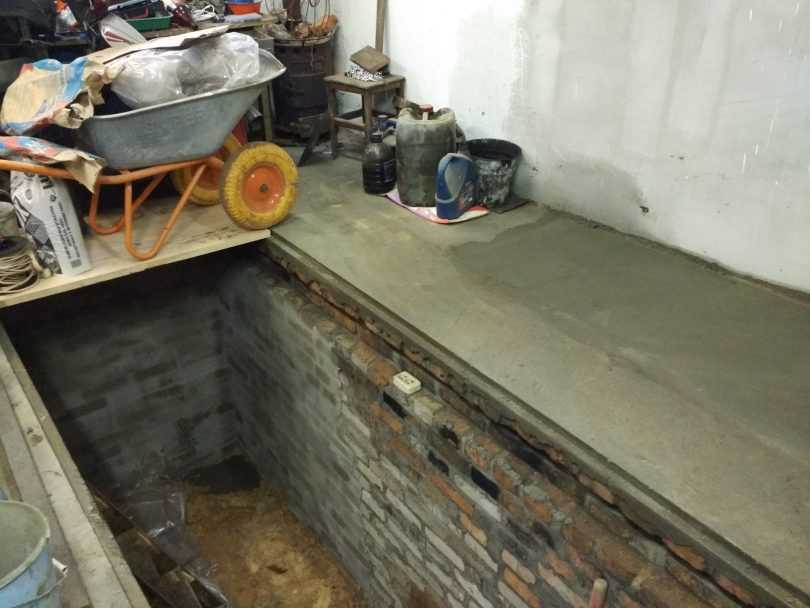

Пример того, как правильно сделать смотровую яму в гараже

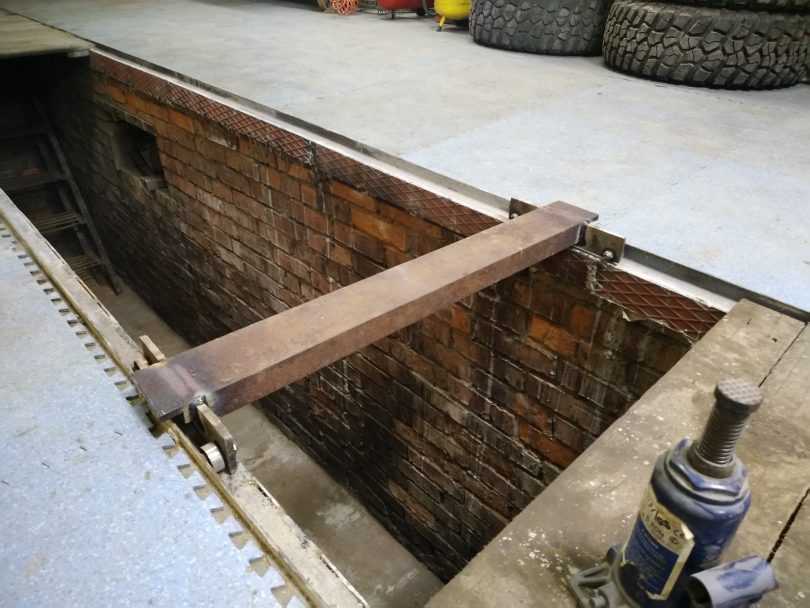

Отдельный пример того, как можно обустроить яму внутри гаража

Технология сооружения смотровой ямы

Не будем рассказывать, как сооружать гараж с ямой, который возводится. Это не так сложно. Расскажем о том, как сделать смотровую яму в уже эксплуатируемом гараже.

Выкапывание котлована

Будем считать, что с размерами Вы определились. Их наносят на пол в гараже, к примеру, обозначив мелом. Основное требование – яма должна располагаться посередине гаражной постройки.

Разметка котлована внутри гаража Источник parki48.ru

Обычно пол в гараже – это толстая бетонная стяжка, в которую уложен армирующий каркас в виде решетки из стальной арматуры. Поэтому по разметке надо раздолбить бетон и срезать по периметру котлована арматуру.

Из образовавшегося проема лопатами удаляют песчано-гравийную подушку и грунт. Стенки и дно котлована лопатами выравнивают по максимуму. Это трудоемкая работа, которая может затянуться на два дня. Хотя многое будет зависеть от состава грунта под строением и активности мастеров. Есть одно преимущество при строительстве смотровой ямы в эксплуатируемом гараже. Стройплощадка находится под навесом, так что дождь в данном случае не помеха.

Выкапывание котлована (выемка грунта) Источник ok-berta.ru

Вентиляция смотровой ямы

Ошибку делает тот, кто не задумывается о вентиляционной системе. А ведь ее назначение не только удалять влажный воздух. Затхлые запахи от промасленных тряпок, бензина заполнят небольшое пространство быстро, постепенно перемещаясь в сам гараж. Так что лучше затратить немного времени и денег, но вентиляцию соорудить.

По сути это пластиковая труба диаметром 100 мм, которую выводят за пределы постройки. Для этого выкапывают горизонтальную траншею, которую выводят или под фундаментом, или через стену. В нее засыпают песок и укладывают трубу с выводом выше крыши гаража. Нижний конец должен располагаться у дна ямы.

Вентиляционная труба внутри смотровой ямы Источник drive2.ru

Обустройство смотровой ямы

Итак, переходим к основным работам, связанным со строительством самой ямы. В первую очередь подготавливают дно:

1. Засыпают слой песка толщиною 15-20 см, который трамбуют с поливкой воды.
2. Засыпают щебень средней или мелкой фракции толщиною 10 см, который тоже утрамбовывают.
3. Проводится гидроизоляция всей ямы: пол и стенки.

Гидроизоляция

Гидроизоляция смотровой ямы в гараже – ответственный этап. Поэтому разберитесь в этом процессе.

Для проведения гидроизоляционных работ используют рулонный материал. Это может быть полиэтиленовая пленка толщиною не менее 0,2 мм, уложенная рукавом. Для этого используют рубероид или современные гидроизоляционные материалы на основе битума.

Полосы гидроизоляции укладывают полосами от стены до стены внахлест относительно друг друга со смещением в 10-15 см. Битумные изделия в местах нахлеста крепятся битумной мастикой. Полиэтиленовая пленка скрепляется самоклеящимися лентами. На фото ниже как раз показан вариант с полиэтиленом

Обратите внимание, что края гидроизоляции заводят за пределы ямы и прижимают грузом

Гидроизоляция смотровой ямы в гараже с помощью полиэтиленовой пленки Источник martand.ru

Формирование пола и стен

Подготовленное дно заливают стяжкой толщиною 3-7 см. Никакого армирующего каркаса в него закладывать не надо, потому что нагрузкам конструкция не подвергается, кроме веса человека

Поэтому основное внимание сооружению стенок

Как уже было сказано выше, здесь два варианта:

• использовать кирпичи или блоки;
• возвести монолитную конструкцию.

В первом случае блочный стеновой материал укладывают по периметру подготовленного котлована, укладывая элементы кладки с перевязью. То есть со смещением в половину блока или кирпича. Для скрепления используется обычный кладочный раствор с рецептурой 1:2 (цемент-песок).

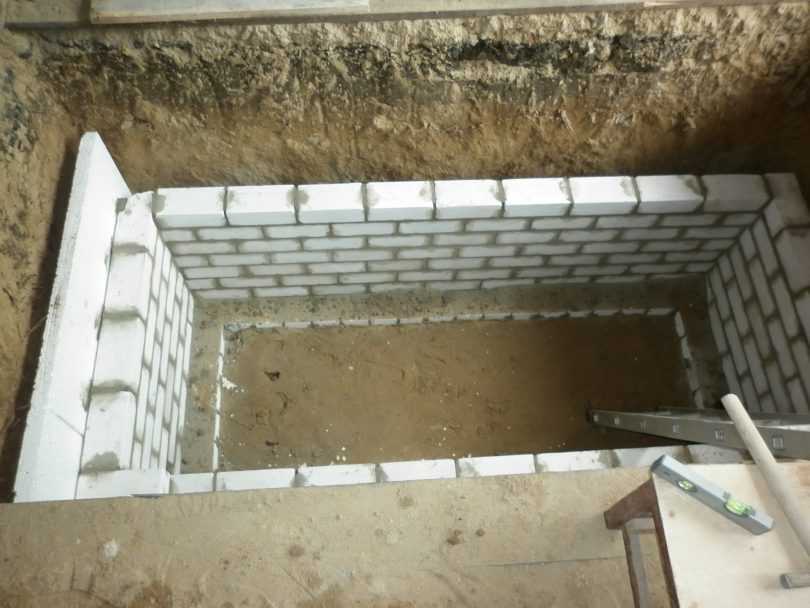

Яма из блоков или кирпича Источник drive2.ru

Если сооружают монолитную конструкцию, то для этого собирают опалубку. Изготавливают ее из досок, плитных или листовых ровных и прочных материалов. К примеру, из металлического листа или профнастила, фанеры или плит ОСП.

Основная задача – собрать опалубку так, чтобы она не разъехалась под действием достаточно большого веса заливаемого бетона. Если грунт под гаражом глинистый, то опалубку монтируют как один слой ограждений с внешней стороны. Покрытая гидроизоляцией стенка котлована сама сможет спокойно выдержать любые нагрузки. Если грунт песчаный, неплотный и непрочный, тогда опалубку устанавливают в два слоя, оставляя между ними пространство для заливки бетонного раствора.

Бетон заливают за один раз, не оставляя на следующий день. Перерыв может быть между заливками, но не более 4 часов. Посмотрите на фото, вот так выглядит опалубка с залитым в нее бетонным раствором.

Смотровая яма, как монолитная бетонная конструкция Источник azowo.ru

Габариты

Перед тем, как сделать смотровую яму в гараже, надо оценить свой автомобиль. Ведь габариты ямы, ее длина и ширина полностью зависит от ширины и длины техники, расстояния между колесами.

Если Вы не хотите вдаваться в такие детали, то помните, что во всех деталях есть свои установленные стандарты. В нашем случае универсальная ширина ровняется 80-85 сантиметрам. Длина, как правило, берется на один метр больше длины самого транспортного средства.

Однако, это всего лишь стандарты. ГОСТ размеров смотровой ямы в гараже хозяин определяет сам. При определенных условиях яму можно делать гораздо длинней, все зависит от желания и планов каждого автомобильного владельца.

Утепление смотровой ямы

Для работы зимой производят утепление ямы. К тому же надо экономить электричество на нагревание гаража. Еще при расчете работ по яме должны предусмотреть ее утепление в основном полистиролом.

Он владеет такими качествами:

• никак не гниёт;
• никак не поддерживает горение;
• никак не упускает воду, отлично крепится к бетонным плоскостям с поддержкою клея;
• недорого стоит;
• не опасен для самочувствия.

Для стенок традиционно советуют применять пенополистирол марки ПСБ-С-25, для пола — ПСБ-С-35. Его устанавливают слоем шириной 50 мм. Для крепления употребляют клей на цементной базе. Многие экономят на теплоизоляции ямы в результате зимой часто болеют.

Расчет требуемого количества блоков

Для начала необходимо узнать периметр стен. Нам потребуется сложить длину и ширину постройки и умножить их сумму на 2. Для гаража стандартных размеров 3х6 м периметр будет равен (3 + 6) х 2 = 18 м.

Теперь требуется определить площадь стен. Допустим, их высота составляет 2,3 м. Умножаем периметр стен на высоту здания. Площадь будет равна 18 х 2,3 = 41,4 кв. м.

Стандартный размер шлакоблока 0,19 х 0,39 м. Перемножаем эти цифры. Боковая его площадь будет составлять 0,0741 кв. м. Теперь осталось узнать количество блоков, требуемых для укладки стен гаража размером 3х6 м. Периметр 41,4 кв. м делим на площадь одного блока 0,0741 кв. м. Получаем 558,7 штук. Округляем число до 559. Брать шлакоблоки необходимо с запасом 5-10% на резку и брак. Прибавляем к полученному числу 559 еще 56 блоков. Получаем 615 штук. Учтите, что данный расчет ведется без учета полнотелых блоков, идущих на возведение фундамента. Для него расчет следует произвести отдельно.

Для расчета требуемого количества шлакоблоков можно использовать и онлайн-калькуляторы. К примеру, этот:

Определение уровня грунтовых вод перед тем, как построить гараж

Начинать строительство следует с определения типа почвы и уровня грунтовых вод.

Самый точный и самый дорогой способ сделать это – воспользоваться услугами профессионалов и провести серьёзные исследования. Но далек не все готовы к необходимым для этого расходам.

Возможно, что-то подобное делали соседи, и они располагают нужной вам информацией. Кроме того, стоит поинтересоваться состоянием всех ближайших построек. Нужно узнать как и когда их возводили, осмотреть фундаменты на предмет трещин.

Если рядом есть подвалы, погреба, колодцы – их тоже нужно тщательно исследовать. Поинтересуйтесь, возможно, грунтовые воды подтапливали их. Узнайте, как часто это происходило.

Пред тем как построить гараж, проверьте уровень воды в ближайшем колодце

Уровень воды в колодце следует за уровнем грунтовых вод. Изменения уровня воды оставляют на стенах колодца характерные следы. Эти следы подскажут вам, каким в обозримом прошлом был максимальный уровень грунтовых вод.

Если же местность пока не освоена, перед тем как построить гараж, можно просто пробурить несколько скважин метра два глубиной на участке. Возможно, это поможет вам выбрать более подходящее место для гаража. Вы узнаете уровень грунтовых вод на текущий момент. Если они в течение нескольких дней будут оставаться сухими – проблем с грунтовыми водами нет. Но это не означает, что их уровень не может подняться во время выпадения обильных осадков или таяния снега. Поэтому скважины лучше бурить тога, когда уровень грунтовых вод должен быть максимальным.

Вода в скважине — грунтовые воды близко

Существуют довольно необычные способы определить уровень грунтовых вод перед тем, как строить гараж, по косвенным признакам, например, по видовому составу произрастающих на участке растений. Есть растения, например, рогоза, которые растут там, где грунтовые воды очень близки к поверхности. А вот песчаная полынь означает, что грунтовые воды залегают глубоко. Но на практике применить такой способ неспециалисту очень трудно.

Шаг четвертый: дополнительное обустройство

Для того чтобы внутри смотровой ямы было комфортно трудиться, нужно выполнить ряд дополнительных работ:

Для осмотра автомобиля необходимо достаточное освещение

1. 1. 1. Освещение. Естественно, необходимо достаточное количество света, чтобы проводить осмотр автомобиля. Для этого можно использовать либо переносной светильник, либо проложить провода внутри стены и установить стационарный осветительный прибор. Рекомендуемое напряжение для смотровой ямы не должно превышать 36 В. Если все же используется стандартное напряжение 220 В, электрические провода нужно укладывать в гибкий шланг из стали. Розетки и выключатели следует выбирать во влагозащищённом исполнении УР5 Х по ГОСТ 17677-82Е и ГОСТ 14254-80;

      2. Перекрытие. Настил из крепких досок сверху смотровой ямы предохранит владельца гаража от падения в неё, а днище автомобиля от конденсата. Оптимальная толщина досок — 40 мм. По сравнению с более тонкими, такие доски не треснут, если на них случайно наедет автомобиль. Из них можно соорудить несколько удобных щитов. Не стоит только делать их слишком тяжёлыми;

      3. Вентиляция. Несмотря на все меры защиты от влаги, воздух в смотровой яме может быть сырым и затхлым, поэтому нелишним будет оборудовать вентиляцию. Для этого под землёй прокладывается гибкий воздуховод, который выводится на 20–25 см выше поверхности земли. От засорения воздуховод можно защитить специальной крышечкой;

      4. Лестница. Чтобы внутрь было удобно спускаться, необходимо сделать прочную лестницу сбоку. Обычно её выкладывают из кирпича или бетона, либо сваривают из металлических труб или бруса. Второй вариант более компактен, подойдёт наилучшим образом, если длина ямы небольшая;

      5. Упоры для автомобиля. Даже если гараж не находится на видимом уклоне, установить упоры под колеса необходимо. Это вопрос безопасности;
      6. Инструмент. В нишах смотровой ямы желательно разместить наборы гаечных ключей, растворители, ветошь, ёмкость для смены моторного масла, а также другие инструменты и приспособления. Пусть всё будет под рукой в нужный момент.

Укрепление котлована

Стенки необходимо соответствующим образом укрепить. Для этого выполняется кладка в половину или четверть кирпича. Это зависит от вида техники, обслуживаемой в яме. Для грузового транспорта толщина остается большей, чтобы обеспечить целостность конструкций при значительных нагрузках.

Альтернативный и менее дорогостоящий, но более трудоемкий способ – забетонировать стены. Для этого монтируется рама из уголка и арматурных стержней, устанавливается опалубка. Верхние края опалубки закрепляются распорками. Затем пространство внутри опалубки заполняется бетоном. Необходимо обеспечить надлежащее качество бетонной смеси и полное заполнение опалубки, без образования пустот.

Для приготовления одного кубического метра бетонного раствора потребуется:

• шесть пятидесяти килограммовых мешков цемента;
• семьсот килограммов песка;
• двести литров воды;
• тысячу двести килограммов щебня.

Раствор тщательно замешивается вручную или с использованием бетономешалки. Ручной замес потребует большего количества воды.

Поверху выполняется цементная стяжка и окантовка из стального уголка. Если после заливки бетона между стенками и грунтом остается зазор, он уплотняется посредством глины, оставшейся от рытья котлована.

Подготовка

В первую очередь понадобится провести комплексные подготовительные работы. Сейчас мы выделим все наиболее важные моменты.

Грунтовые воды

Большое значение имеет один фактор риска – уровень подъема грунтовых вод. От этого во многом зависит конечный успех работы по строительству смотровой ямы. В некоторых случаях приходится отказаться от устройства такой ямы или погреба. Нужно быть заранее готовым к тому, что уровень вод окажется критичным.

К сожалению, в некоторых населенных пунктах вовсе нет геологических специализированных служб, где производят соответствующие изыскания. Но вы можете самостоятельно определить уровень подъема грунтовых вод с достаточно высокой точностью. Это делается следующим образом. Вам нужно выкопать шурф глубиной 2,5 метра. Следите, до какого уровня поднимется вода. Когда подтверждаются худшие прогнозы, то есть воды залегают слишком близко к уровню земли, от строительства смотровой ямы лучше отказаться. Конечно, чисто теоретически, можно обеспечить гидроизоляцию даже в такой ситуации, но тогда яма будет напоминать больше бункер, потребуются большие усилия и вложения в строительство, а опасность затопления все равно сохранится.

Еще один вариант, который поможет справиться с природным фактором риска, заключается в обустройстве дренажа. Бывает так, что автолюбитель занимается своей машиной профессионально, смотровая яма ему необходима, а возможности выбрать другой участок нет. В таком случае следует сделать качественный дренаж подпочвенных вод. Выкапывается специальный дренажный колодец за пределами гаражного помещения, куда и отводится вода. Но такая работа трудоемкая, требует существенных вложений.

Грамотно определяем размеры смотровой ямы

Очень важно сразу точно определить оптимальные параметры смотровой ямы. Она не должна быть слишком большой, но в тесноте работать тоже неудобно

Все должно быть грамотно подобрано, безусловно, в соответствии с габаритами автомобиля.

Все должно быть грамотно подобрано, безусловно, в соответствии с габаритами автомобиля.

Остановимся на методах определения ключевых параметров.

• Длина ямы. Учитывайте параметры автомобиля. Обычно стандартная длина смотровой ямы для легковой машины составляет примерно 4-5 метров. Чтобы обустроить удобный спуск с приставной или монолитной лестницей, надо добавить еще один метр. Это хорошие параметры, которые ориентированы на комфортное, рациональное использование смотровой ямы. Вам уже не понадобится регулярно передвигать автомобиль в ходе проведения ремонтных работ, как это бывает, если яма слишком маленькая, короткая.
• Ширина. Здесь для вас ключевую роль играет расстояние между колесами машины. Стандартный параметр для современных легковых автомобилей – яма с шириной 75-80 см. Такой ширины будет вполне достаточно, при этом она не слишком большая.
• Глубина. Тут все строго индивидуально. Конечно, в смотровой яме работают стоя. Некоторые выкапывают неглубокие ямы, чтобы не провоцировать давление и протекание грунтовых вод, однако работать сидя на табуретке неудобно. Лучше сделать хорошую глубокую смотровую яму. К росту автолюбителя прибавляется примерно 15 см. Когда возникают какие-то сомнения относительно глубины (например, когда в яме планируется работа нескольких людей с разным ростом), разумеется, лучше сделать ее больше. Ведь при необходимости под ноги просто можно сделать небольшой помост.

Когда параметры определены, надо сделать чертеж, а на нем прописать все точные размеры. Потом эта схема переносится на место строительства, выкапывания котлована.

Методы строительства

Процесс строительства во многом будет зависеть от метода обустройства смотровой ямы. Оптимальный вариант – закладывать основу сразу, еще на этапе возведения ленточного фундамента и цоколя гаража. В таком случае и котлован тоже выкапывает экскаватор. Параллельно идут и работы по гидроизоляции, вентилированию и утеплению ямы с гаражным помещением в целом.

Но достаточно часто приходится заниматься строительством уже после возведения коробки гаража. Конечно, тогда и копать котлован приходится вручную.

Обратите внимание на один существенный момент. Вам понадобится грунт от разработки, чтобы потом засыпать им пазухи, а также повышать уровень пола в помещении

Дело в том, что пол гаража делают по отметке выше, чем дорога, на которую автомобиль выезжает

Дело в том, что пол гаража делают по отметке выше, чем дорога, на которую автомобиль выезжает.

Основная технология постройки

После того, как яма вырыта, надо качественно выровнять стенки и дно лопатами. После этого в первую очередь обустраивается пол. Сначала дно засыпается песком слоем примерно равным 20 см. Песок хорошо утрамбовывают, при необходимости поливая водой.

Поверх утрамбованной песчаной подушки укладывается щебень. Его слой не должен быть меньше 10 сантиметров. Щебень так же хорошо утрамбовывается. Сверху щебня укладываются и вяжутся проволокой хлысты металлической или пластиковой арматуры (6-8 мм) вдоль и поперек ямы, образуя квадраты со стороной примерно 150 мм.

Для армирования можно использовать и строительную решетку. Заключительным этапом дно ямы заливается бетоном. Толщина слоя при этом должна быть не менее 80 мм.

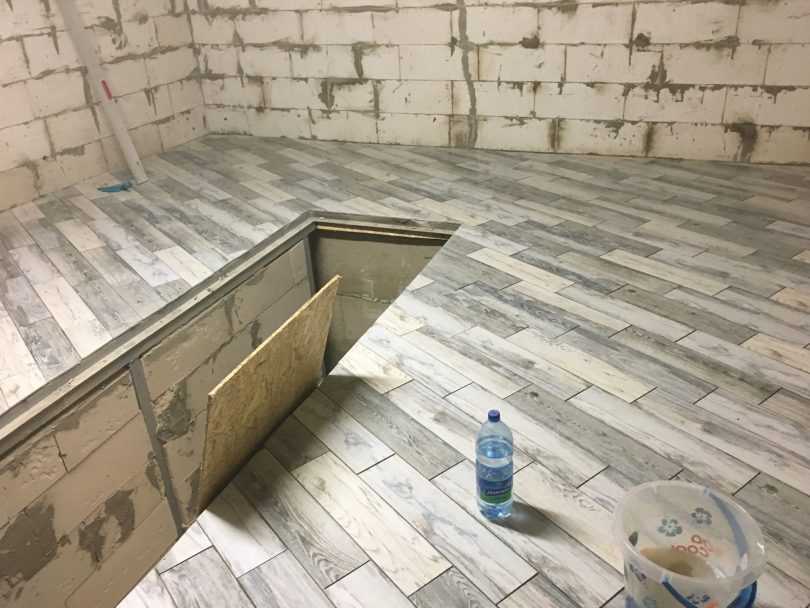

Как и чем закрыть смотровую яму

Крышка из досок, скрепленных вместе

При обустройстве котлована необходимо продумать, чем закрыть яму в гараже на время, пока она не используется. Еще до обустройства стеновых конструкций (кладки блоков или заливки бетона) нужно сделать закладную раму. Ее монтируют на борт, находящийся на одном уровне с полом гаража или несколько выше. Сырьем для рамы служит уголок из стали. При изготовлении используются аппарат для сварки и дисковая пила с подходящими для материала насадками.

Габариты рамы подбирают по наружному или внутреннему периметру стенок. Уголок должен располагаться так, как требует плоскость покрышки. Фиксируют ее посредством дюбелей или анкеров. Отверстия для крепежных элементов придется проделывать заранее. Если предполагается закрывать яму приготовленным полотном, рамку разворачивают углом книзу. Чтобы она не заржавела, перед установкой ее шлифуют наждачной бумагой, грунтуют и окрашивают.

Крышку, которой будет закрываться яма, можно сделать из разных материалов. Распространенные варианты – конструкции из металлической рамки с сетчатым полотном и из дерева.

Крышку из обрезных досок можно сделать так:

1. Из брусков с квадратным сечением (со стороной не менее 4 см) выкладываются лаги по габаритам идентичные дистанции между торцевыми стенками.
2. Нарезаются доски. Ширина их подбирается так, чтобы покрышка легла в заранее смонтированную раму. Минимальная толщина – 3,5 см. Излишне толстыми их делать также не следует, иначе полотно будет тяжело поднимать.
3. Перед тем как фиксировать бруски и доски, их пропитывают антисептическим составом и покрывают лаком.

После этого можно скреплять компоненты конструкции друг с другом. Для этого подойдут простые гвозди или саморезы с цинковым покрытием.

Зачем нужна смотровая яма и какой она должна быть

Ключевое место в гараже занимает смотровая яма

Клиренс большинства моделей легковых автомобилей мал для того, чтобы человек мог свободно забраться под днище, осмотреть механизмы и провести какие-либо работы. Иметь собственный подъемник слишком дорого, да и места он занимает слишком много. Также нельзя назвать целесообразным строительство во дворе железобетонной эстакады или ямы под отдельным навесом. Такие сооружения не впишутся ни в один ландшафтный дизайн. Если их делать в глубине двора, придется прокладывать подъездной путь, что дорого и не эстетично. Единственный выход — построить гараж со смотровым колодцем.

Данное сооружение предназначено для выполнения следующих задач:

• планово-предупредительный осмотр техники;
• очистка днища и ходовой части от грязи;
• замена технических жидкостей;
• мелкий ремонт.

Гаражный блок строится на десятилетия и каждая его часть должна отслужить весь срок эксплуатации здания.

Яма должна быть достаточно глубока, чтобы работать в ней в полный рост

Исходя из этого, к смотровой яме предъявляются следующие требования:

• герметичность, даже если дно ниже или на уровне глубины залегания грунтовых вод;
• прочность стенок и пола, которые должны выдерживать давление почвы, в том числе и при пучении;
• достаточная высота, обеспечивающая свободное передвижение человека в полный рост;
• приемлемая ширина, необходимая для безопасности и удобства проведения работ;
• долговечность применяемых материалов.

Постройка смотровой ямы

Когда все расчеты будут выполнены, можно начать разметку смотровой ямы. Для этого по ее углам вбивают колья, а между ними натягивают веревку. По выполненной разметке необходимо начать рытье котлована. Земля обычно выносится и хранится перед входом в гараж. Ширину и глубину смотровой ямы следует определить до начала выкапывания котлована.

Стены из кирпича

Во время рытья котлована для смотровой ямы необходимо следить за уровнем влажности. Проектная глубина учитывает толщину стяжки пола. Если она будет достигнута, а воды еще не предвидится, можно не выполнять гидроизоляцию. Однако, чтобы не рисковать, следует сразу застелить смотровую яму гидроизоляционной пленкой.

Затем следует выровнять стенки. Необходимо удалять ямы и земляные горбы. Дно тоже следует выровнять и утрамбовать. Грунт должен быть хорошо уплотнен. На дно следует засыпать щебень, а сверху – песок (5 см). Песок во время трамбовки необходимо смачивать. Трамбовка осуществляется до состояния высокой плотности материала. Нога после наступания не должна в нем отпечатываться. Затем смотровую яму устилают пленкой гидроизоляции.

Материал тщательно разравнивают, заправляют в углы. Полотнища следует укладывать с перехлестом в 15 см. Их проклеивают при помощи двустороннего скотча. Для исключения скатывания краев их следует прижимать подручными средствами.

На дно смотровой ямы необходимо монтировать утеплитель, а сверху – сетку армирования. Сверху заливают бетон М200. Его минимальная толщина должна равняться 5 см. Для более простого ориентирования в процессе укладки на пленку наносят специальные отметки. При использовании цемента М400 необходимо следовать таким пропорциям:

• 5 частей щебня – он должен быть мелким или средним;
• 3 части песка;
• 1 часть цемента.

После необходимо подождать несколько суток, пока бетон не приобретет 50% прочности. Более точную дату можно определить с учетом температуры. При показателе около +20 градусов нужно ждать около 6 дней. Если температура равна +17 градусам, придется оставить бетон на 2 недели.

После застывания пола можно приступать к устройству стен смотровой ямы. Многие автовладельцы решают выполнять их в полкирпича. До уровня локтя можно пользоваться круговым методом укладки. Когда кладка стен смотровой ямы достигнет уровня 1,2 м, следует выполнить нишу для различных инструментов. Ее высота равняется 3 рядам кирпичей. Сверху углубления укладывается обработанная доска.

Затем стенки гонятся до уровня пола гаража. Сверху на стены кладут уголки сталь лучше выбирать толщиной 5 мм. Уголок необходимо развернуть таким образом, чтобы одна из его полок свешивалась вниз, а вторая закрывала собой верх кирпича. Исключить обрушение стен можно, приварив к уголку закладные, связывающиеся с поясом армирования.

Стены из бетона

Чтобы отлить качественные бетонные стены смотровой ямы, понадобится соорудить прочную опалубку. Ее обычно возводят из фанеры с влагостойкой структурой. Толщина листового материала должна быть 16 мм. Могут использоваться панели ОСП. Щиты нужных габаритов следует сбить между собой и укрепить с внешней стороны брусками. Это необходимо, чтобы они не прогибались под действием бетона.

После этого понадобится установить внутренние щиты. Толщина бетонных стенок смотровой ямы должна быть минимум 15 см. Для исключения деформации щитов опалубки необходимо укрепить их распорками. Заливку следует производить за 1 раз. Залитое пространство обязательно штыкуется. Для более качественного выгона воздуха из раствора следует применять глубинный вибратор. Опалубка снимается спустя 3 недели после заливки раствора. Затем можно начинать монтаж пола.

Размеры смотровой ямы в гараже

Строгих рекомендаций по размерам ямы для гаража вы не найдете. Основываются в основном на параметрах машины и собственном росте. Габариты гаражной ямы выбираются из следующих соображений:

• Ширина должна быть достаточной, чтобы вам в ней было удобно работать. В то же время она ограничивается расстоянием между колесами автомобиля — у каждого колеса должно быть пространство для маневра. В среднем ширина смотровой ямы от 80 см и больше.
• Ее длина зависит от длины автомобиля. К размеру авто добавляют 1 метр. Этого достаточно для комфортного проведения работ.
• Глубина считается в зависимости от роста: ваш рост + 10-15 см. В этом случае можно не беспокоиться о том, что ударитесь головой. При необходимости долговременной работы с поднятыми руками, можно сбить специальную табуретку небольшой высоты и становиться на нее. Еще немного поднять пол в смотровой яме можно за счет деревянных трапов.

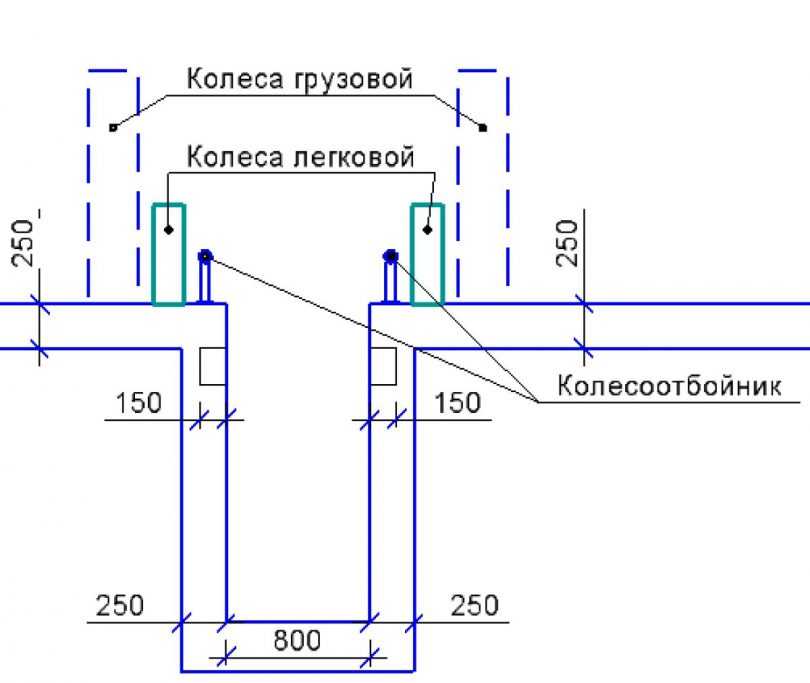

Смотровая яма в разрезе

Это все далеко не догмы. Каждый делает так, как считает нужным. Некоторым глубокие ямы кажутся неудобными и они делают их практически ровно в рост, а иногда и ниже — в 1,5 метра. Если учесть клиренс авто, от пола ямы до дна авто получится порядка 1,7-1,8 метра. Можно сделать и так.

Еще момент по длине. Иногда длинную яму сделать не удается. Тогда ее делают примерно вполовину длины автомобиля, загоняя его передом или задом, в зависимости от того, какая часть машины нуждается в осмотре или ремонте.

Теперь о том, где располагать яму в гараже. Обычно ее немного смещают к одной из стен, оставляя широкую сторону под установку оборудования, складирование запчастей и т.д. При этом от края ямы до ближней стены должно быть не менее 1 метра.

На этом параметры все

Только обратите внимание, что речь шла о чистовых размерах ямы. При разметке котлована необходимо будет добавить толщину на стенок, а копать глубже на высоту стяжки пола (если будете ее делать)

Как сделать смотровую яму в гараже

После того как вы определились с размерами и тем, из какого материала будете делать стенки, какой они будут толщины, можно приступать к разметке котлована. Это можно сделать при помощи колышков,вбитых по периметру. Второй вариант — между кольями, вбитыми по углам, натянуть бечевку/веревку. По разметке начинаем копать котлован. Землю обычно выносят и временно складируют возле ворот.

Из кирпича: пошаговый фотоотчет

Начали копать котлован

Попутно с земляными работами отслеживайте влажность грунта. Если вы достигла проектной глубины (необходимая + толщина стяжки пола), а влаги так и нет, можно обойтись и без гидроизоляции. Тем, кто не хочет рисковать, можно посоветовать сразу стелить пленку.

Ровняем стенки. Идеальной геометрии добиваться не надо, но заметных горбов и ям быть не должно. Дно котлована тоже выравниваем, трамбуем, хорошо уплотняя грунт. Используют обычно ручную трамбовку. На дно насыпают слой щебня (два раза по 5 см), каждый слой тоже тщательно трамбуют. Далее идет слой песка. Его достаточно 5 см. Песок смачивают, трамбуют до высокой плотности — чтобы нога не отпечатывалась. Далее настилаем гидроизоляционную пленку.

Выстилаем дно и стенки гидроизоляционной пленкой

Ее хорошо разравниваем, заправляя в углы. Полотнища укладываем с перехлестом в 15 см, которые проклеиваем двусторонним скотчем. Чтобы края не скатывались, прижимаем подручными материалами — досками, камнями.

На дно укладываем слой утеплителя, на него — армирующую сетку из проволоки. Все это заливаем бетоном марки М 200. Толщина слоя — не менее 5 см. Чтобы при укладке проще было ориентироваться, на пленке делаем отметки, по которым можно контролировать толщину слоя.

Если использовать портландцемент М 400, пропорции будут следующие — цемента 1 часть, песка — 3, щебня средней и мелкой фракции — 5 частей.

Строится смотровая яма в гараже: пол залит бетоном

Ждем несколько дней, пока бетон не наберет 50% прочности. Точный срок зависит от температуры. Если она в районе +20°C, ждать придется дней 5-6. Если +17°C это уже две недели.

Приступаем к выкладке стенок. Решено делать в полкирпича. Использовали кирпич б/у, пошло порядка 850 штук (размер ямы 4,2*0,8*1,7 м). До уровня локтя выкладывали стенки по кругу.

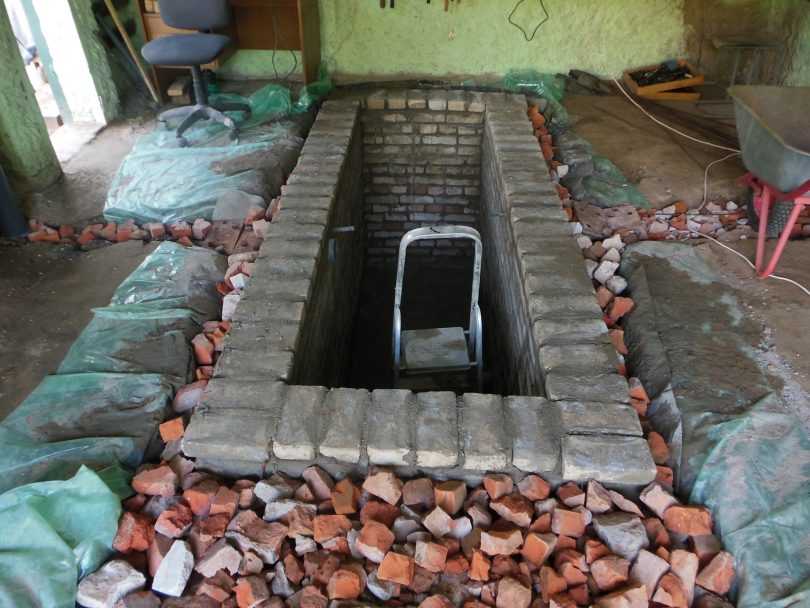

Возводим стенки в плокирпича

На уровне 1,2 метра от пола решено сделать нишу для инструмента. Высота ее в 3 ряда кирпича, верх перекрыт обработанной доской.

Как сделана нища в яме

Чтобы не пришлось выкладывать нишу из кирпича, вставлен вкладыш из металла. Сварен короб, подходящий по размерам.

Короб из металла

Далее стенки выгонялись почти в уровень с полом гаража. Часть стен была заменена двумя отрезками швеллеров. В низ при необходимости упираются домкраты. На верхний ряд укладывается металлический уголок с полкой 50 мм, толщина стали 5 мм.

Швеллера с двух сторон смотровой ямы в гараже

Уголок разворачивается так, чтобы одна его полка была свешены вниз, вторая закрывала часть верхней поверхности кирпича. Чтобы при нагрузке стенка не обрушилась, к этому уголку приваривают закладные, которые затем связываются с армирующим поясом бетонного пола в гараже.

Уголок уложен приварены закладные

Далее проведены подготовительные работы по устройству бетонного пола и он залит бетоном.

Заливка пола в гараже — уровень бетона по верхней кромке уголка

Забетонирована вторая сторона

Особенности изготовления стенок из бетона

При отливке бетонных стенок необходимо изготовить опалубку. Проще ее делать из листового материала — строительной влагостойкой фанеры толщиной от 16 мм, ОСП. Сбивают щиты необходимого размера, укрепляют брусками по наружной стороне. Они необходимы, чтобы под давлением бетона фанера или ОСП не выгибались. Сначала ставят наружные части опалубки. Если стенки котлована ровные, проблем не возникнет. Их просто прислоняете, ставите ровно.

Затем выставляется внутренние щиты опалубки. Между ними должно быть расстояние не меньше 15 см. Чтобы в процессе заливки стенки не деформировались, между ними ставят распорки.

Пример опалубки для бетонной смотровой ямы в гараже

Заливку желательно проводить за один раз. Залитые порции надо обязательно штыковать или обрабатывать погружным вибратором для бетона. Снимают опалубку через два-три дня. После можно установить уголок с приваренными закладными прутами (полосами) и приступать к заливке пола.
