Петли и навесы для ворот: накладной усиленный тип для калитки распашной

Выбор механизма

Основные виды гаражных петель

Стремительный технический процесс затрагивает многие аспекты нашей жизни, и даже петли для деревянных ворот (как и металлических) не являются исключением. Если раньше фурнитура для гаражных дверей была очень простой и однообразной, то сегодня можно найти множество видов различных петель, которые отличаются своими особенностями и достоинствами.

В таблице представлены основные виды.

Шарнирные петли. В середине изделия, выполненного из стали, находится шарик, благодаря которому и осуществляется движение петли. Более подробно данный вид будет рассмотрен ниже.

Цилиндрические. Также эта фурнитура называется петлями с подшипником. Она крепится к специальной опоре посредством сварки металлов. Ввиду особенностей конструкции и крепления на воротах, цилиндрические петли с опорным подшипником хорошо подходят лишь для распашных ворот с небольшой массой – суммарная нагрузка не должна быть более 400 килограмм на каждую петлю. В противном случае высока вероятность поломки.

Цилиндрические усиленные. Эти приварные петли являются улучшенным вариантов рассмотренных ранее петель – они отличаются более усовершенствованной структурой и оптимальным распределением нагрузки. Максимальная масса, которую может держать одна такая петля без каких-либо последствий составляет порядка 600 килограмм, поэтому усиленные цилиндрические петли можно использовать для монтажа тяжелых ворот.

Сквозные. В том случае, если петли для гаражных ворот по определенным причинам нельзя установить путем сварки или привинчивания к поверхности, используются петли сквозного типа. Для установки такой фурнитуры в конструкции ворот высверливаются на всю длину монтажные колонны, в которые продевается часть петли. После этого она прочно закрепляется при помощи гаек подходящего размера. Из-за такой схемы крепления сквозные гаражные петли рассчитаны на нагрузку не более 200 килограмм.

Накладные. Это наиболее востребованные среди владельцев гаражей петли для ворот, которые получили такую популярность благодаря своей высокой надежности, прочности и износостойкости. Еще одно достоинство накладных петель – полное отсутствие скрипа при открывании и закрывании створок. Такая фурнитура полностью берет на себя нагрузку от дверных створок и не дает им провисать. Также накладные петли еще и взломостойкие.

Кованые. Это старинный вид гаражных петель, который появился на свет многие столетия назад и применялся для удержания створок деревянных ворот. Несмотря на это, петли кованого типа часто используются и сейчас, в том числе и для создания дизайнерских решений. Некоторые современные модели кованых петель ничуть не уступают другим.

Какие петли на ворота выбрать из такого разнообразия? Если у вас уже плывет перед глазами от широкого ассортимента современных магазинов, читайте дальше, чтобы узнать правила выбора.

Почему шарнирные петли так хороши

Нельзя не отметить тот факт, что шарнирные воротные петли отличаются высокой популярностью. Она во многом обусловлена многочисленными достоинствами таких петель, которые приведены ниже:

• Легкость, плавность и бесшумность поворота при условии регулярного смазывания.
• Шарнирные петли для металлических ворот обладают высокой стойкостью ко взлому.
• Способность выдерживать большую нагрузку, особенно у петель с большим шарниром.
• Отсутствие вероятность самопроизвольного закрывания и открывания (при условии правильной установки ворот для гаража в вертикальной плоскости).

Указанные выше положительные качества позволяют устанавливать шарнирные петли на ворота из профнастила. Так, шарниры, которые устанавливаются внутри петель, изготавливаются из прочных и надежных металлов с достойными эксплуатационными характеристиками. Благодаря этому увеличивается не только возможная нагрузка на петли со стороны тяжелых дверных створок ворот, но и продолжительность их службы.

Цилиндрические гаражные петли разных размеров

Важно правильно подобрать количество и параметры шарниров, исходя из массы двери ворот, например:

• Для легкой калитки из профнастила достаточно одного шарнира на петлю с диаметром 25 мм.
• Для стандартной воротной двери придется выбирать петли с шарнирами диаметром от 35 мм.
• В случае, если планируется установить массивную гаражную дверь, необходимо увеличивать не только диаметр шарнира, но и количество таких шариков в одной петли (до 2-3 штук на створку).

Плюсы и минусы распашных ворот

Среди плюсов ворот с распашной конструкцией следует отметить:

1. Простоту конструкции. Ее вполне можно изготовить самостоятельно. Достаточно использовать лист металла, металлопрофиля или скрепить между собой доски, чтобы получить створки для ворот;
2. Удобство. Оно состоит в том, что из-за простоты конструкции вы всегда сможете открыть свои ворота. Они крайне редко заедают или еще как-то ломаются;
3. Широкий выбор замков — подойдет любой, можно использовать даже простую задвижку;
4. Возможность легкой автоматизации;
5. Долгий срок эксплуатации;
6. Возможность регулирования открытия створок;
7. Низкую стоимость.

Минус у распашных ворот только один: очень много пространства требуется для открытия и закрытия. Вся эта территория не может быть как-то иначе использована.

Технология приваривания

Правильно приварить петли будет намного проще, если соблюдать правила последовательность технологического процесса. Последовательность работ такова:

1. установка платиков;
2. установка ворот;
3. приваривание петель.

Теперь разберем каждый из этапов по отдельности, на примере петель круглого сечения (точеных).

Видео: Как правильно приварить петли, своими руками.

Установка платиков

Платик – это металлическая монтажная пластинка, которая служит как для равномерного распределения нагрузки, так и упрощения сварочных работ. Размер пластинки и ее форма зависит от веса и габаритов створок.

Получается, чтобы правильно установить петлю, к ней нужно приварить такую пластинку. Делается это сплошным, без пропусков, швом. Опытные сварщики могут варить и без платиков, что вполне допустимо, однако крепление уже будет не таким надежным.

Какие же выбрать?

Исходя из этих данных, опирайтесь при выборе на материал полотна, вес и размеры. Вы можете взять крепление с максимальным весом 200 кг и поставить их на ворота потяжелее, но тогда они быстро выйдут из строя. По этой причине советуем устанавливать универсальные модели, которые выдержат любой вес

Немаловажно и расположение петель. Самые распространенные – внутренние и скрытые

Петли для распашных ворот должны выполнять следующие функции:

1. Обеспечить открытие без шума.
2. Удерживать полотно так, чтобы не было провисаний.
3. Легкое проворачивание петель.
4. Высокая износостойкость.
5. Устойчивость ко взломам.

Идеальный вариант – петли, в которых есть шарик и подшипник. Такие модели отличаются высоким качеством и длительным сроком эксплуатации. Не менее хорошо регулируемые модели благодаря удобству. Еще выбор петель может быть обусловлен, прежде всего, привлекательным внешним видом. К примеру, оформленные под старину петли с инкрустацией резьбой или коваными элементами.

Иногда возникает ряд вопросов по отличительным особенностям для ворот и калитки. Они не сильно отличаются друг от друга, так как на калитку их выбирают по функциональным особенностям воротных петель.

Пошаговое руководство по установке ворот из профлиста

1. Первым делом осуществляется разметка места для ворот.
2. Далее выкапываются ямы для столбов глубиной не менее одного метра. Перед вкапыванием опоры обрабатываются грунтовкой против коррозии.

Ямы для столбов можно выкапывать вручную или с использованием бура

Раствор для укрепления столбов необходимо хорошо утрамбовать

Чтобы ворота стояли ровно, перед установкой нужно выставить створку и подложить под неё камень или кирпич

Замки, украшения, кованые элементы устанавливаются на ворота из профнастила в последнюю очередь

Профлист хорош тем, что не требует покраски. Зато можно приобрести уже готовый материал, стилизованный под дерево или камень. Можно украсить ворота коваными элементами или другим декором — сверху или по полотну створок. Чтобы украсить ворота, можно фигурно обрезать верхний край, но потом его необходимо защитить профилем. При желании профлист можно разрисовать специальными красками, устойчивыми к внешним воздействиям. Свободно пользоваться воротами можно только через месяц после установки.

Основные виды шарниров

Технический прогресс не стоит на месте. Если еще несколько десятилетий назад фурнитура для ворот была примитивной и однообразной, то сегодня на полках магазинов можно найти множество различных видов шарниров, которые отличаются друг от друга материалом изготовления, строением, размерами и некоторыми другими особенностями.

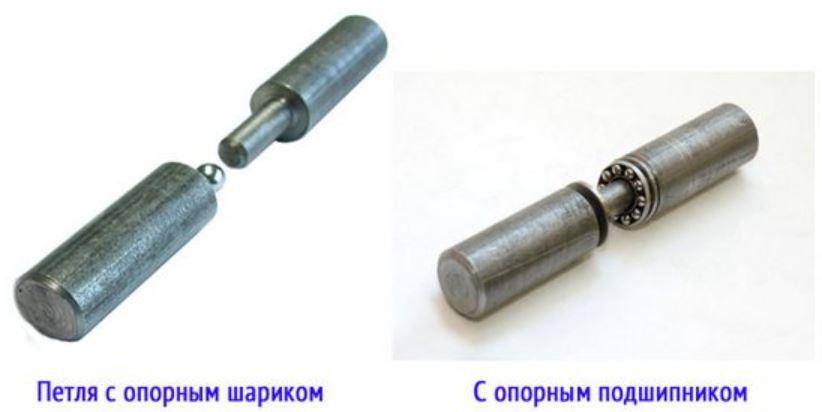

Цилиндрические с подшипником (шариком)

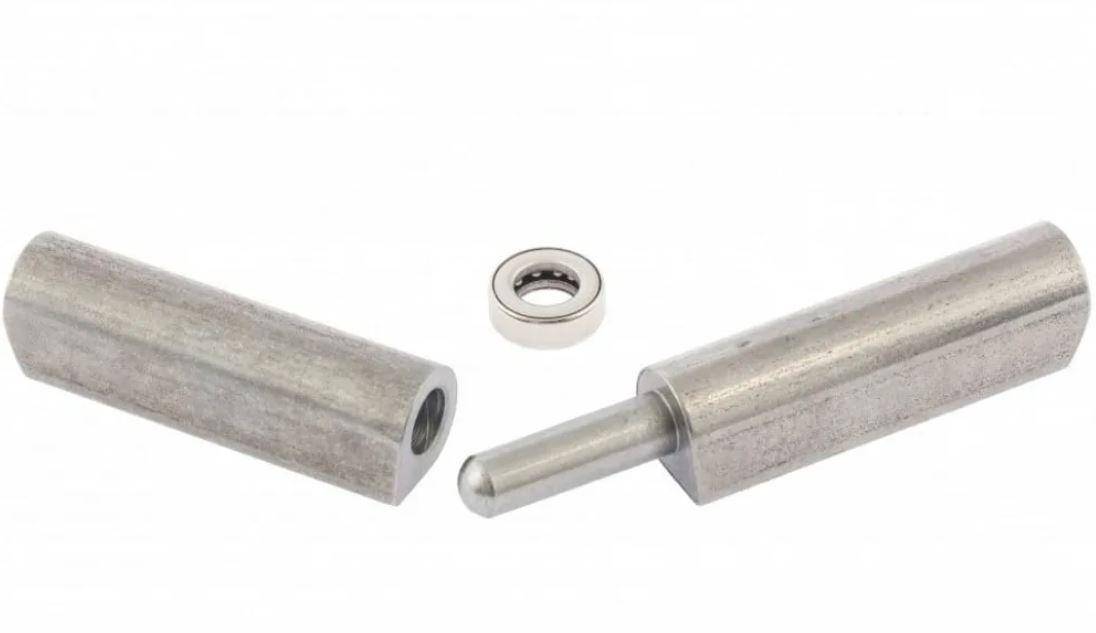

Такие шарниры имеют форму цилиндра, состоящего из двух частей. На верхней половине цилиндра есть штырь, на нижней — отверстие с подшипником. Верхняя часть со штырем вставляется в отверстие и опирается на подвижный шарик. За счет этого петли легко открываются и закрываются.

В некоторых моделях шарик расположен посередине петли и две части цилиндра скользят по нему, обеспечивая плавное открытие и закрытие створок.

Цилиндрические петли с подшипником крепятся к створкам с помощью сварки. Каждая такая петля выдерживает вес не более 400 кг, поэтому данный вид креплений подходит исключительно для легких распашных ворот. На массивных воротах они прослужат недолго и быстро выйдут из строя.

Цилиндрические с крыльями (усиленные)

Петля цилиндрическая с крыльями

Эти петли представляют собой усовершенствованный вариант цилиндрических шарниров с подшипником (шариком).

Они имеют улучшенную конструкцию и отличаются наличием дополнительной пластины крепления, которая более равномерно распределяет нагрузку по петлям.

Несущая способность шарниров с крыльями увеличена за счет более прочного металла и усиленных стенок. Каждая петля легко выдерживает нагрузку до 600 кг, что делает ее пригодной для установки на тяжелых воротах.

Сквозные (навесные)

Навесные шарниры по ряду причин нельзя монтировать с помощью сварки. Для установки таких петель насквозь просверливают опорную колонну ворот, а затем вставляют в полученное отверстие штырь и закрепляют его с помощью саморезов и гаек. Существуют варианты навесных шарниров с более сложным строением.

Сквозные шарниры рассчитаны на скромную нагрузку, которая не превышает 200 кг. Они могут быть левосторонними или правосторонними. Для защиты штыря от вынимания снизу устанавливают заглушку. Если ее нет, то сверху на штырь приваривают специальный ограничитель.

Накладные

Накладной шарнир

Это самый востребованный тип шарниров, который пользуется популярностью у покупателей благодаря своей прочности, высокой надежности и износостойкости.

У накладных петель есть одно солидное преимущество — они не скрипят при открывании.

Такая фурнитура полностью принимает на себя нагрузку и не позволяет воротам провисать. Кроме того, она обеспечивает повышенную защиту от взлома.

Трехсекционные накладные (магнитные)

Петля трехсекционная для массивных ворот

Их применяют для очень массивных, крупных ворот. Шарниры отличаются высокой износостойкостью, не скрипят во время открывания и закрывания ворот, имеют хорошую защиту против взлома.

В центре шарниров находятся два стержня, направленных в противоположных направлениях. Стержни надежно крепятся с помощью сварки.

Скрытые

Чертеж скрытого шарнира

Скрытые шарниры имеют особую конструкцию, благодаря которой их можно легко спрятать за закрытыми воротами. Эти элементы крепятся к боковой части опорных столбов и внутренней части рамы.

Скрытые шарниры имеют высокую защиту от взлома, поскольку их можно демонтировать только с помощью специальных инструментов.

Виды петель

Петли для крепления распашных ворот могут различаться формой, количеством секций и способом крепления. Самым надежным, и поэтому самым популярным, способом фиксации является сварка.

Все остальные параметры петель зависят от из вида:

1. Петли цилиндрической формы – оснащены опорным подшипником, предназначены для ворот небольшой массы. Допустимая нагрузка – 400 кг. Крепятся сваркой.
2. Цилиндрические с усилением – от предыдущих отличаются наличием специальной пластины для распределения нагрузки между створкой и стойкой. Максимальная нагрузка – 600 кг. Крепление – сваркой и винтами.
3. Сквозные петли применяются там, где отсутствует возможность использовать сварку или винтовое соединение. Крепятся следующим образом – стойка просверливается насквозь, соединение со створкой происходит гайками. Максимальная нагрузка – 200 кг.
4. Трехсекционные накладные – предназначены для массивных створок, с ними отсутствует риск провисания створок, появления скрипа, а открывание будет плавным. Кроме того, такие конструкции славятся повышенной взломоустойчивостью.
5. Жиковины (кованые петли) – кроме своего прямого назначения, служат еще и украшением, придавая воротам особый колоритный вид. В основном используются для деревянных конструкций.
6. Петля — стрела, шарнирная или полушарнирная – используется для тяжелых и толстых ворот, дверей или калиток. Выпускаются: обычные, фигурные и съемные. Оптимальный вариант для массивных гаражных ворот.
7. Регулируемые – конструкционные особенности позволяют изменять положение створки по высоте. Используются если велика вероятность, при каких-либо обстоятельствах, смещения опорных стоек. Выдерживаемая нагрузка – до 200 кг.

Приварить петли, как уже было сказано, можно самостоятельно, если к процессу подойти ответственно и соблюдать все правила и технологию. Однако, если нет необходимых навыков для установки или вы не уверены в своих возможностях, лучше воспользоваться услугами специалистов.

Видео: Как приварить точёную петлю

Распашные ворота из профнастила

Предыдущая запись

Забор из волнового шифера

Следующая запись

Выбор по форме

Как‌ ‌сделать‌ ‌отверстия‌ ‌под‌ ‌мебельные‌ ‌петли‌

Петли для распашных ворот имеют свои достоинства и недостатки, и этот фактор требует внимания.

Крепление к калитке

Некоторые особенности:

В некоторых случаях требуется отдельно приваривать ушки для обеспечения надежности крепления. Если ворота – трехметровые и обшиты профнастилом, то можно установить цилиндрические конструкции, в том числе кованые петли. С использованием опорных петель с подшипником каплевидной формы шов от сварки получается равномерным, поэтому процесс их установки прост

Петля-стрела применяется на воротах, выполненных неважно из каких материалов, будь то дерево или металл. Причем вратам придаются дополнительная прочность и особая эластичность

Если петли цилиндрические, то монтаж воротного полотна будет сложным

Этот конструктивный элемент считается наиболее надежным. Накладные петли следует выбирать после произведенного расчета действующей нагрузки. Калитка с успехом прикрепляется на механизм с эксцентриком. Если ворота имеют массу более 200 кг, то используются петли с крыльями. В автоматизированных системах применяются индукционные петли, в основе которых заложен магнит.

Чертеж для изготовления своими руками

Крепление петель

Сегодня применяются 2 основных метода крепления петель:

1. Саморезы используются для легких конструкций ворот с небольшой массой и калиток.
2. Сварка подойдет для тяжелых металлических конструкций.

С использованием саморезов

Если вы сами хоть раз устанавливали двери, тогда монтаж створок ворот на саморезы будет для вас простым занятием. Он очень похож на установку межкомнатных дверей. Воротные петли крепятся к фасадной части створок и столбам, поэтому являются дополнительным декоративным элементом конструкции. Лучше всего использовать для деревянных и легких металлических ворот.

Монтаж с помощью сварочного аппарата

Разобраться со сварочным аппаратом «с наскока» не получится, поэтому лучше это сделать профессионалу. Если же у вас было несколько положительных опытов сварки, тогда вам легко удастся приварить петли на ворота. Для этого существует 2 способа:

1. Сначала приваривается навес к створке. Потом вторую часть петли приваривают к столбу. Все должно быть строго вымерено, чтобы конструкция идеально сошлась и ворота спокойно открывались и закрывались.
2. Приваривается навес к створке и устанавливается в зоне проема. Чтобы приподнять конструкцию используются деревянные бруски. Отмечается место для сварки второй части петель. После установки конструкции делается проверка плавности открытия и закрытия створок.

Что делать, если петли заржавели

Под воздействием погодных факторов петли редко открываемых ворот могут заржаветь. Также коррозии могут быть подвержена конструкция, в которой отсутствует смазка. В большинстве случаев снять створки с петель является трудно разрешимой или вообще невыполнимой без демонтажа створки с опор задачей. Чтобы избавиться от коррозии, не снимая створки, необходимо приобрести в строительном магазине любой очиститель от ржавчины и обильно полить им каждую петлю. С помощью шприца с набранным в него очистителем следует закачать смывающий состав внутрь механизма, после чего несколько раз произвести открывание и закрывание. Подождать 10-15 минут до завершения химической реакции и затем смыть очиститель ржавчины Уайт-спиритом. Очищенную таким способом петлю необходимо смазать любым машинным маслом, добившись, чтобы ее внутренняя часть была полностью заполнена маслом.

Выбор петель

При выборе петель следует учитывать такие параметры, как:

• вид петли. Для ворот с разными техническим параметрами (массой, материалом изготовления и так далее) применяются различные виды фурнитуры. Правильный подбор может существенно отразится на работе ворот и долговечности фурнитуры;
• размеры петель. Параметр определяется в зависимости от веса створок ворот.

Разновидности петель

На распашные ворота могут быть установлены следующие виды петель:

цилиндрические петли. Работа фурнитуры основана на вращении подшипника, расположенного в металлическом корпусе. Петли цилиндрические можно установить на ворота, изготовленные из разных материалов, в том числе и ворота из профнастила, но нагрузка на одну петлю не должна составлять более 400 кг;

Цилиндрическая петля с опорным подшипником

цилиндрические усиленные петли. В отличие от предыдущего вида могут быть установлены на массивные металлические ворота, так как максимальная нагрузка увеличена до 600 кг. Усиление достигнуто путем добавления пластин, при помощи которых производится фиксация устройства. Усиленные петли оптимально подходят для гаражных ворот и ворот, отделяющих промышленные территории, так как отличаются и высоким уровнем надежности;

Петля с опорными планками для фиксации

шарнирные петли. Являются наиболее распространенным видом и преимущественно устанавливаются на ворота дачных и загородных владений. Принцип работы основан на вращении металлического шарика. К достоинствам данного вида можно отнести простоту конструкции фурнитуры, что обуславливает длительность ее использования и невысокую стоимость;

Петля для распашных ворот с опорным шариком

сквозные или навесные петли. Отличительной особенностью такого вида является возможность выполнения монтажных работ без сварки. Однако минимальная нагрузка на петлю (не более 200 кг) значительно снижает возможности ее использования;

Навесные петли на распашные ворота

Навесные петли могут изготавливаться методами штамповки и ковки. Кованые изделия отличаются более эстетичным видом и высокой стоимостью.

трехсекционные петли. Еще один вид фурнитуры, для монтажа которого не требуется сварочный аппарат. Изделия такого вида устойчивы к перепадам температуры, атмосферным осадкам и иным негативным факторам. Кроме этого ворота распашные на петлях данного вида плавно и бесшумно открываются и закрываются.

Бесшумная фурнитура для ворот

Все петли для распашных ворот можно также разделить на регулируемые и нерегулируемые.  Регулируемые позволяют устранить некоторые огрехи монтажных работ и небольшое провисание, но стоимость такой фурнитуры значительно выше.

Усиленная цилиндрическая петля с возможностью регулировки

Подбор размеров петли

Каждая петля рассчитана производителем на определенные параметры, которые должны быть указаны в технической документации к элементу фурнитуры ворот.

При определении размеров, например, шарнирной петли, рекомендуется руководствоваться следующими правилами:

• для ворот, изготовленных из легких материалов, таких как профнастил, подойдут петли диаметром 25 мм. При этом достаточно 1 шарикоподшипника;
• для ворот средней массы, например, изготовленных из стали толщиной до 2 – 3 мм, необходимо использовать петли диаметра 35 мм и более. При этом количество шариков существенного значения не имеет;
• для массивных конструкций приобретаются петли более 35 мм и с 2 – 3 шарикоподшипниками.

При выборе размеров фурнитуры рекомендуется воспользоваться помощью продавцов-консультантов, обладающих большей информацией, чем обычный пользователь.

Применение внутренних петель

Несмотря на некоторые разногласия среди пользователей по поводу скрытой фурнитуры для гаражей, внутренние петли отличаются следующими преимуществами:

1. Более высокий уровень безопасности и взломоустойчивости, что особенно актуально, если в гараже у вас хранится весьма дорогое и ценное для вас имущество.
2. Длительный срок службы, который на практике исчисляется многими десятилетиями.
3. Высокая устойчивость к нагрузкам, благодаря которой на скрытые петли можно без особых последствий для общей конструкции навесить двери массой до 400-500 кг каждая.

Если вы цените безопасность своего имущества, скрытые петли станут для вас отличной инвестицией и обеспечат вам спокойствие за свои владения.

Внутренние петли для гаража

Навесы, петли и их виды

Есть множество разновидностей петель:

1. Усиленные шарнирные — осевой стержень внутри их прикреплен в обеих половинках карты. Вследствие этого образуется соединение по типу цилиндра, которое способно вращаться.
2. Полушарнирные. В них стержень оси присутствует лишь в единственной половинке карты, который соединяется с шарнирным колпачком во 2 половине карты. Данный вид позволяет без труда снимать створки, значит, не очень устойчив ко взлому.
3. Двусторонние. Предназначены для установки на любой стороне воротной системы.
4. Имеющие стопор. Способны предотвратить расшатывание створок, упростить открывание ворот, независимо от погодных условий.
5. Регулируемые. Позволяют настраивать по высоте положение створок. Их стоит использовать, если присутствует возможность перемещения опор. Но минусом этих петель является то, что максимальная масса, которую они могут выдержать, не должна превышать 200 кг.
6. Кованые. Это старый вид воротных петель, который возник много лет назад, но и по сей день применяется для удерживания створок деревянных ворот. Сегодня чаще всего петли кованого типа применяются для создания оригинальных решений по дизайну. Но некоторые современные петли кованого типа не уступают по прочности их аналогам.

Чтобы ворота долго служили и соответствующим образом выполняли функции, необходимо правильным образом выбрать петли. Детали для любой распашной системы являются одним из наиболее значимых компонентов. Петли на ворота необходимо выбирать, учитывая следующие факторы: массы створок, груза, который они способны претерпевать (также зависит от данного фактора изменение числа петель), материала ворот, габаритов дверей.

Воротные петли различаются также методом крепления, они могут быть закручены на винт, приварены или закреплены на гайки с саморезами.

При отборе петель и навесов требуется учитывать некоторые факторы:

1. Уровень шума необходимо свести к минимуму. Безупречно, если ворота раскрываются совсем бесшумно.
2. Полотно от створок не должно провисать.
3. Они обязаны быть качественными и крепкими, чтобы избежать их взлома.
4. Легкость поворачивания.
5. Уровень ширины размаха створок.
